常用主轴轴承介绍
各类轴承的作用
推力球轴承推力球轴承是可分离型轴承,只能承受轴向载荷.单向轴承只能承受一个方向的轴向载荷,双向轴承能承受两个方向的交变轴向载荷.推力球轴承在工作中必须加以轴向予紧.它们主要适用于车床顶心,汽车离合器,减速机等.双向推力角接触轴承适用于机床主轴,单向推力角接触适用于丝杠支承.推力轴承分为推力球轴承和推力滚子轴承.推力球轴承又分为推力球轴承和推力角接触球轴承.由带滚道的垫圈与球和保持架组件构成与轴配合的滚道圈称做轴圈,与外壳配合的滚道圈称做座圈.双向轴承则将中圈与轴配合.单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷.座圈的安装面呈球面的轴承具有调心性能,可以减少安装误差的影响.此类轴承主要应用于汽车转向机构,机床主轴.推力滚子轴承分为推力圆柱滚子轴承,推力调心滚子轴承,推力圆锥滚子轴承,推力滚针轴承.推力圆柱滚子轴承主要应用于石油钻机,制铁制钢机械.推力调心滚子轴承该类轴承主要应用于水力发电机,立式电动机,船舶用螺旋桨轴,塔吊,挤压机等.推力圆锥滚子轴承此类轴承主要用途:单向:起重机吊钩,石油钻机转环.双向:轧钢机辊颈.平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
虽然推力轴承安装操作比较简单，但实际维修时仍常有错误发生，即轴承的紧环和松环安装位置不正确，结果使轴承失去作用，轴颈很快地被磨损。
紧环安装在静止件的端面上，即错误装配。
紧环内圈与轴颈为过渡配合，当轴转动时带动紧环，并与静止件端面发生摩擦，在受到轴向作用力(Fx)时，将出现摩擦力矩大于内径配合阻力矩，导致紧环与轴配合面强制转动，加剧轴颈磨损。
因此，推力轴承安装时应注意以下几点。
(1)分清轴承的紧环和松环(根据轴承内径大小判断，孔径相差O.1～O.5mm)。
(2)分清机构的静止件(即不发生运动的部件，主要是指装配体)。
(3)无论什么情况，轴承的松环始终应靠在静止件的端面上。
NTN圆锥滚子的类型:1.NTN单列圆锥滚子轴承:单列圆锥滚子轴承分为公制系列和英制系列两种。
轴承的特点有哪些分类
轴承的特点有哪些分类轴承的特点有哪些分类轴承是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
下面是店铺给大家整理的轴承的特点，希望能帮到大家!轴承的特点1、特点：滑动轴承为滑动摩擦，其接触面大、结构简单、体积小、承载能力强、抗振性好、但摩擦系数大、易发热、需要充分的润滑，适宜低速重载。
滚动轴承为滚动摩擦，与滑动轴承相比，其接触面小(球轴承为点接触、滚子轴承为线接触)、摩擦系数小、发热少;磨损少、精度保持性好;适宜较高的转速下运转。
但承载能力稍差、抗振性较差。
2、轴承(Bearing)是当代机械设备中一种重要零部件。
它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。
其中滚动轴承已经标准化、系列化，但与滑动轴承相比它的径向尺寸、振动和噪声较大，价格也较高。
轴承的挑选辨别设备轴承的质量，我们通常从以下几个方面进行：1，外包装是否明晰一般情况下，正规厂家生产的品牌都有自己专门的设计人员对外包装进行设计，并且安排生产条件过关的工厂进行制作生产，因此，产品的包装无论从线条到色块都应该是非常清晰，毫不含糊。
2，钢印字是否清晰每一个轴承产品都会在轴承产品体上印有其品牌字样、标号等。
虽然字体非常小，但是正规厂家生产的产品都采用了钢印技术印字，而且在未经过热处理之前就进行压字，因此其字体虽然小，但是凹得深，非常清晰。
而通常情况下，仿冒产品的字体非但模糊，由于印字技术粗糙，字体浮于表面，有些甚至轻易地就可以用手抹去或者手工痕迹严重。
3，是否有杂响左手握住轴承体内套，右手小幅度的往复拨动外套使其旋转，听轴承运转过程中是否有杂响。
由于大部分仿冒产品的生产条件落后，完全手工作坊式操作，在生产过程中轴承体内难免会掺进灰尘、沙子一类的杂质，所以在轴承旋转的时候会出现杂响或者运行不顺畅的现象。
这一点是判断产品是否出自生产标准严格，并且用机器操作的正规厂商的品牌产品的关键。
LFK 轴承介绍
265～295
260
工作温度 ℃ -50～120
-50～150 -29～177 -25～120 -20～120 -45～180 -50～120 -60～130 -50～150
-30～130
球轴承的径向游隙和轴向游隙 之间有一定的对应关系
17
使轴承寿命最大的工作游隙值，是一个比零稍小的载值。 合理的轴承游隙的选择，应在原始游隙的基础上，考虑因配合、内外圈温度 差以及载荷等因素所引起的游隙变化，以使工作游隙接近于最佳状态。
1）径向游隙的减小量Δμ（mm）可由下式估算 Δμ=Δtα（d + D）1/2
18系列： 61800 ～ 61809
28系列：628/8、628/9、62800
19系列：619/6～619/9、61900～61907
英制系列：R3、R4、R6、R8、R10、R14
12
• 轴承性能参数及检测
公差等级代号有P0、P6、P5、P4、P2等，其轴承 精度要求依次增高，LFK轴承常用的有P0、P6、P5。
28 260 190 150 180 125 100 130 100 75 80 60 45 60 35 40
30 300 240 190 200 150 130 150 120 100 90 75 60 70 35 40
32 300 240 190 200 150 130 150 120 100 90 75 60 70 35 40
-40～200
产品特性
高速、低噪音润滑脂
一般长寿命润滑脂 高速、高温脂润滑脂 高质量、常规载荷、低 噪音工业润滑脂 一般润滑脂 耐热低转矩润滑脂 低转矩润滑脂 低温启动，低噪音润滑 脂 高温、高负载、高速润 滑脂
轴承的种类和类型
轴承的种类和类型轴承是工业生产中常用的一种零部件，用于支撑和减少机械设备运动时的摩擦。
根据其结构和工作原理的不同，轴承可以分为多种类型。
下面将详细介绍轴承的种类和类型。
1.深沟球轴承深沟球轴承是最常见的一种轴承，具有结构简单、使用方便、使用寿命长等特点。
它适用于高速和高温环境下的工作，广泛应用于机械设备中。
2.接触角球轴承接触角球轴承主要用于承受径向和轴向负载的同时，具有较高的转速。
它可分为单列、双列和四点接触角球轴承，适用于高速度和高精度的工作环境。
3.圆柱滚子轴承圆柱滚子轴承的滚子与内外圈之间的接触线是线状接触，因此能承受更高的负载。
圆柱滚子轴承具有高刚度和高精度的特点，适用于承受大负荷和高速度的工作环境。
4.锥形滚子轴承锥形滚子轴承主要用于承受径向和轴向负载的同时，具有较高的刚度和较大的承载能力。
它适用于重载和转矩较大的工作环境，广泛应用于汽车和机械设备中。
5.调心球轴承调心球轴承的内圈和滚子通过两个球面接触，在承受大的偏心和轴向负荷时能自动调节偏差。
它具有自动对中性和较高的转速，适用于高速度和高精度的工作环境。
6.调心滚子轴承调心滚子轴承与调心球轴承类似，但其滚子与内外圈之间的接触线是面状接触。
调心滚子轴承能够承受更高的负载和更大的偏心，适用于重载和振动较大的工作环境。
7.细节轴承细节轴承是一种在微小空间内承受高精度和高速度的轴承。
它适用于微型电机和精密仪器等工作环境。
8.滑动轴承滑动轴承依靠滑动摩擦来支撑和导向轴承运动。
根据润滑方式的不同，滑动轴承可分为液体润滑轴承和固体润滑轴承。
9.方形轴承方形轴承是由两个同心圆圈组成，中间由轴组成，能够承受径向和轴向负载。
它适用于较大负荷和转速较低的工作环境。
10.球面滚子轴承球面滚子轴承具有较大的承载能力和调心能力，适合于偏心负荷和振动负荷较大的工作环境，广泛应用于起重机和挖掘机等大型机械设备中。
除了以上介绍的主要轴承类型外，还有很多其他类型的轴承，如推力球轴承、交叉滚子轴承、水轮机主轴滚子轴承等。

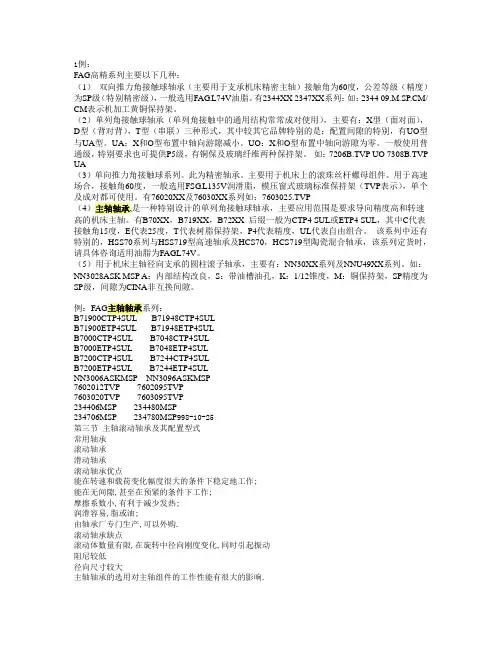

主轴滚动轴承及其配置型式
(完整版)实用轴承基础知识手册
第一章轴承的几种分类方法一、）轴承按其外径尺寸大小分为：(1) 微型轴承----外径尺寸范围为26mm以下的轴承(2) 小型轴承----外径尺寸范围为28-55mm的轴承(3) 中小型轴承----外径尺寸范围为60-115mm的轴承(4) 中大型轴承----外径尺寸范围为120-190mm的轴承(5) 大型轴承----外径尺寸范围为200-430mm的轴承(6) 特大型轴承----外径尺寸范围为440mm以上的轴承二、）按工作的摩擦性质可分为滑动轴承和滚动轴承如图：三、）按滚动体不同可分为球轴承和滚子轴承（仅指滚动轴承）如图：四、）按载荷方向分为向心轴承（绝大多数滚动轴承）和推力轴承。
五、）其它还有专用轴承、非标轴承、冲压轴承、塑料轴承、陶瓷轴承、不锈钢轴承等等。
第二章滚动轴承滚动轴承最为常见，滚动轴承的分类结构如下图：下面进行分类详细介绍：1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。
它主要用于承受径向载荷，也可承受一定的轴向载荷。
当轴承的径向游隙加大时，具有角接触轴承的功能。
可承受较大的轴向载荷。
2、圆柱滚子轴承圆柱滚子与滚道为线接触轴承。
负荷能力大，主要承受径向负荷。
滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。
该轴承是内圈、外圈可分离的结构。
圆柱滚子轴承的滚子通常由一个轴承套圈的两个挡边引导。
保持架、滚子和引导套圈组成一组合件，可与另一个轴承套圈分离，属于可分离轴承。
此种轴承安装，拆卸比较方便此类轴承一般只用于承受径向载荷，只有内、外圈均带挡边的单列轴承可承受较小的定常轴向载荷或较大的间歇轴向载荷。
内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。
在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。
ZYS精密轴承介绍
双向推力角接触球轴承图示
12
双向推力角接触球轴承组件
13
双向推力角接触球轴承的公称 外径和与其配套的双列圆柱滚子轴 承的外径相同，但其偏差较小，故 与箱体孔的配合有一定间隙。因此， 双向推力角接触球轴承不能承受径 向载荷。
14
随着数控机床高速化的发展， 双向推力角接触球轴承其转速性能 有时不能满足数控机床高速化的需 求，这时可用两套背靠背、接触角 为30º或40º的角接触球轴承组（高 速推力角接触球轴承）替代。
高速精密轴承
洛阳轴研科技股份有限公司
2008年10月10日
1
前言
高速精密轴承作为洛阳轴研科技股份 有限公司支柱产品之一，已形成以精密机 床主轴轴承、滚动丝杠轴承、转台轴承、 高速电主轴轴承、高速木工机械轴承、印 刷线路板高速钻铣床专用轴承以及船舶用 涡轮增压器专用轴承等为主导产品的轴承 生产体系。
15
高速推力角接触球轴承图示
16
单列圆锥滚子轴承： 可承受径向载荷和一个方向的 轴向载荷。常用另一圆锥滚子轴承 与之配合使用。圆锥滚子轴承可承 受较大的轴向载荷，但其转速性能 较低。另外，由于内外圈可分离， 所以，圆锥滚子轴承的安装和拆卸 十分方便。
17
圆锥滚子轴承图示
18
机床滚动丝杠专用滚动
27
宽 敞 明 亮 生 产 车 间 一 角
28
成 检 装 配 洁 净 间 一 角
29
特 有 的 精 密 轴 承 检 测 仪 器
30
精 密 轴 承 部 分 荣 誉
31
32
33
谢谢大家！
34
7
70
H70
B70
B70-2RZ
ZYS角接触球轴承类型
轴承型号含义说明
轴承型号含义说明 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】滚动轴承型号含义现在网络上一般所写的轴承型号含义的文章都为介绍的滚动轴承型号含义的文章，滚动轴承型号含义一般有3部分组合：基本代号、前置代号和后置代号，关于这部分内容航五瑞在以前的文章中写过一篇“”，可以参考，这篇文章主要介绍了滚动轴承的基本代号构成，类型代号、尺寸系列代号和内径代号。
在这里补充一下常见的滚动轴承前置代号和后置代号含义：常见轴承前置代号含义•L：可分离轴承的可分离内圈或外圈•R：不带可分离内圈或外圈的轴承（滚针轴承仅适用于NA型）•K：滚子和保持架组件•WS：推力圆柱滚子轴承轴圈•GS：推力圆柱滚子轴承座圈•F：凸缘外圈的向心球轴承（仅适用于内径小于等于10mm）•KOW-：无轴圈推力轴承•KIW-：无座圈推力轴承•LR：带可分离的内圈或外圈与滚动体组件轴承轴承后置代号含义轴承保持架代号含义，包括了保持架材料、结构等内容。
1，轴承保持架材料•F：钢、球墨铸铁或粉末冶金实体保持架，用附加数字表示不同的材料。
•F1：碳钢；•F2：石墨钢；•F3：球墨铸钢；•F4：粉末冶金。
•Q：青铜实体保持架，用附加数字表示不同的材料。
•Q1：铝铁锰青铜；•Q2：硅铁锌青铜；•Q3：硅镍青铜；•Q4：铝青铜。
•M：黄铜实体保持架。
•L：轻合金实体保持架，用附加数字表示不同的材料。
•L1：LY11CZ•L2：LY12CZ•T：酚醛层压布管实体保持架。
•TH：玻璃纤维增强酚醛树脂保持架（筐型）。
•TN：工程塑料模注保持架，用附加数字表示不同的材料。
•TN1：尼龙；•TN2：聚砜；•TN3：聚酰亚胺；•TN4：聚碳酸酯；•TN5：聚甲醛。
•J：钢板冲压保持架，材料有变化时附加数字区别。
•Y：钢板冲压保持架，材料有变化时附加数字区别。
•SZ：保持架有弹簧丝或弹簧制造。
2，轴承保持架结构型式及表面处理•H：自锁兜孔保持架。
