三坐标测量机使用过程中注意事项
蔡司三坐标测量机作业指导书
蔡司三坐标测量机作业指导书夹中选择需要测量的零件文件，点击打开。
3.1在测量前，先使用无尘布将测量台面和测头擦拭干净。
3.2将测头放在测量台面上，按下测量按钮开始测量。
3.3测量完成后，关闭测量程序，关闭电脑主机。
3.4关闭仪器，按下紧急停止按钮，将测头放回原位。
九、安全注意事项1.操作人员必须经过专业培训或经制造部允许方可入内测量。
2.测量室内不得带入易燃、易爆物品，不得吸烟、喝酒等影响工作的行为。
3.操作人员必须佩戴防静电手套、鞋套，防止静电对测量结果的影响。
4.操作人员在使用仪器时，必须注意安全，不得随意触碰机器内部部件。
5.如遇到紧急情况，必须按下紧急停止按钮，及时报告相关人员处理。
为了保证蔡司三坐标测量机的测量精度并延长其使用寿命，制定了本作业指导书。
只有经过蔡司专业培训或经制造部允许的操作人员才能进入测量室进行测量。
三坐标测量机是一种能够根据测头系统返回的点数据，通过三坐标的软件系统计算各类几何形状、尺寸等测量能力的仪器，也称为三坐标测量仪或三坐标量床。
仪器对环境的基本要求包括温度和湿度，仪器保养需要定期擦拭和点检，同时仪器持续运行三天后必须重新启动后再继续测量。
操作人员在使用仪器时必须注意安全，遵守相关规定和注意事项。
To start measuring the product。
open the corresponding are program in the folder and double-click to run the measuring program.___ and there are no more products to be measured。
click on the red X button in the top right corner to exit the program。
Then gently press the button on the left (①) to turn off the measuring instrument.Here ___:1.If the pressure reading is above 0.6.it means that the instrument is ___.2.When measuring。
三坐标测量机三坐标安全操作及保养规程
三坐标测量机三坐标安全操作及保养规程1. 引言三坐标测量机是一种精密的测量工具，用于测量物体的尺寸、形状和位置等参数。
为确保测量的准确性和设备的长时间使用，必须遵守一定的操作和保养规程。
本文档将详细介绍三坐标测量机的安全操作和保养规程，以确保使用者能够正确操作设备并保持其良好状态。
2. 安全操作规程为了确保使用者的安全和设备的正常运行，以下是三坐标测量机的安全操作规程：2.1. 设备供电•确保设备的电源线连接良好且插头处于接地状态。
•在操作设备之前，检查电源开关是否在关闭状态，以防止意外开启设备。
•在设备故障或停电时，立即断开电源，并通知相关维修人员。
2.2. 操作环境•保持测量环境干燥、清洁，并远离易燃物品和化学品。
•锁定测量区域，以防止未经授权的人员进入。
•确保操作员在使用设备时站在稳定的位置，并远离移动部件以避免受伤。
2.3. 操作流程•在进行任何操作前，操作员应仔细阅读操作手册，并按照指导进行操作。
•使用正确的夹具和测试夹具，以确保待测物体的稳定性和准确性。
•遵循正确的操作顺序，如启动设备、选择测量模式、加载待测零件等。
•在设备故障、异常声音或其他异常情况下，应立即停止操作，并通知相关维修人员。
2.4. 维护保养•定期检查设备的电线、插头和连接件，确保其正常工作，并完成必要的维修和更换。
•定期清洁设备的外部表面和测量区域，以去除灰尘、污垢和其他杂质。
•定期润滑移动部件和轴承，以确保设备的顺畅运转。
•注意避免设备受潮或暴露在过高温度或湿度环境中，以保护设备的电气元件和传感器。
•定期校准设备，以确保其准确性和精度。
3. 保养规程为了保持三坐标测量机的良好状态和正常运行，以下是一些建议的保养规程：3.1. 日常保养•每天使用前清洁设备的工作面和夹具表面，以确保测量精度不受污染的影响。
•定期检查夹具和测试夹具的状态，如损坏、变形和松动等，及时更换和维修。
•定期检查仪器的液压油和冷却液的液位，并根据需要进行添加和更换。
三坐标 操作
操作一. 三坐标测量仪的使用注意事项查看零件图纸，了解测量要求和方法，规划检测方案或调出设计好的检测程序：1.工件吊装前，要将探针退回坐标原点，为吊装位置预留较大的空间；工件吊装要平稳，不可撞击三坐标测量机任何构件。
2.正确安装零件，安装前确保符合零件与测量机的等温要求，恒温条件下，提前四个小时以上放入被测工件。
3.建立正确的坐标系，保证所建立的坐标系符合图纸的要求，才能确保所测数据准确。
4.当编好程序自动运行时，要防止探针与工件的干涉，故需注意要增加拐点。
5.对于一些大型较重的模具、检具，测量结束后应及时吊下工作台，以避免工作台长时间处于承载状态。
6.检测完毕后，清洁三坐标测量仪工作台台面。
二. C AD 在三坐标测量中的应用之虚拟测量三坐标测量机作为一种高精度的通用测量设备，已经有了几十年的发展历史，其在航天航空、汽车及教育等领域中的使用越来越为广泛，也越来越受到众多企业的重视。
而三坐标测量软件中对CAD 功能的引入，更是将三坐标测量机的应用领域和易用性推到一个新的高度。
虚拟测量就是在没有实际工件的情况下，结合CAD 模型在软件中进行虚拟编程测量。
AC-DMIS测量软件拥有强大的CAD 编程检测功能。
当需进行虚拟测量时，打开软件，选择脱机工作模式，然后导入所要测量工件的CAD 模型，并将CAD模型对应到选定的坐标系中进行测量。
根据所要测量的几何元素，使用鼠标在CAD 模型上点击所要测量元素的位置，此时CAD 模型上会显示该元素及其相关参数。
根据所测量的几何要素的需要，可进行多次采点。
当设置完毕后，在窗口中点击测量，系统将会驱动虚拟测头进行采点，并拟和出要测的几何元素及其图形。
虚拟测量可以通过对没有尺寸数据的CAD 模型进行测量，确定其各种尺寸参数。
但这不是虚拟测量的主要目的，虚拟测量的主要功能是在脱机状态下为进行自动测量编程做服务三. C AD 在三坐标测量中的应用之脱机编程测量三坐标测量软件中对CAD 功能的引入，将三坐标测量机的应用领域和易用性推到一个新的高度。

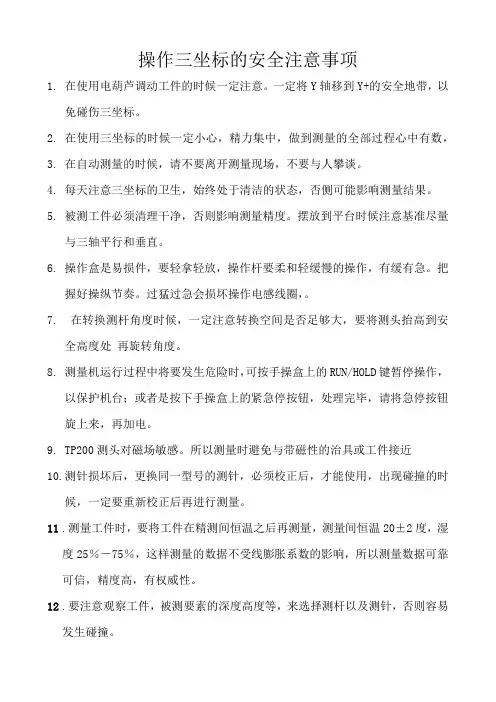

操作三坐标的安全注意事项
操作三坐标的安全注意事项1.在使用电葫芦调动工件的时候一定注意。
一定将Y轴移到Y+的安全地带，以免碰伤三坐标。
2.在使用三坐标的时候一定小心，精力集中，做到测量的全部过程心中有数，3.在自动测量的时候，请不要离开测量现场，不要与人攀谈。
4.每天注意三坐标的卫生，始终处于清洁的状态，否侧可能影响测量结果。
5.被测工件必须清理干净，否则影响测量精度。
摆放到平台时候注意基准尽量与三轴平行和垂直。
6.操作盒是易损件，要轻拿轻放，操作杆要柔和轻缓慢的操作，有缓有急。
把握好操纵节奏。
过猛过急会损坏操作电感线圈，。
7.在转换测杆角度时候，一定注意转换空间是否足够大，要将测头抬高到安全高度处再旋转角度。
8.测量机运行过程中将要发生危险时，可按手操盒上的RUN/HOLD键暂停操作，以保护机台；或者是按下手操盒上的紧急停按钮，处理完毕，请将急停按钮旋上来，再加电。
9.TP200测头对磁场敏感。
所以测量时避免与带磁性的治具或工件接近10.测针损坏后，更换同一型号的测针，必须校正后，才能使用，出现碰撞的时候，一定要重新校正后再进行测量。
11.测量工件时，要将工件在精测间恒温之后再测量，测量间恒温20±2度，湿度25％－75％，这样测量的数据不受线膨胀系数的影响，所以测量数据可靠可信，精度高，有权威性。
12.要注意观察工件，被测要素的深度高度等，来选择测杆以及测针，否则容易发生碰撞。
13.加长杆和测杆一定要上紧，并且吸盘安装的位置一定要与主体一致对应。
安装拆卸的时候要轻拿轻放。
14.始终保持导轨以及光栅尺的清洁，否则容易引起精度问题。
15.测量机在连续使用4小时后，需要重新启动计算机以便释放内存。
16.PC-DIMIS4.3CAD++开启的时候一定注意尽量不要开启其他软件，否则容易引起内存冲突，软件干扰，造成死机现象。
17.定期整理测量文件，整理测量数据，18.三坐标是比较昂贵的设备，操作编程时候一定精力集中，万分小心，特备是自动运行时，一定注意安全平面的设置以及运行路线的安全，做到心中有数，处处谨慎。
三坐标精密测量使用及安全注意事项
实训事务须知一．上课时间：正常班（上午8:00-11:30 下午2:30-4:30），早班（7:30-12:30），中班（12:30-17:30）；实训期间如有特殊情况需要请假，一定要有班主任及学生管理科长签名的请假条。
二．未经实训指导老师的允许，请勿擅自使用其它相关测量机设备或其它物品，严禁随意删除或安装计算机软件或文档。
三．遵守学校规章制度和实训中心的内务管理，工作区域内严禁吸烟和随地乱扔杂物，随时整理好自己的物品，不要随意摆放物品，自觉保持环境卫生，在结束一天的实训离开时，关掉测量机，整理好物品，注意关灯和空调，不要造成浪费。
四．不允许将早餐、零食、饮料等影响环境卫生的物品带入实训场地。
五．请勿在实训室和教师办公区域内随意走动或玩手机、打电话。
六．请注意维护自身及实训室内公共财产的安全，每天在开机学习之前，要先检查电源、机器设备是否安全正常，若发现异常应及时向指导老师报告，切勿擅自处理或机器带病工作。
七．实训期间，请严格遵循安全技术操作规程，做到安全文明实训。
各位同学必须佩戴校卡、穿好工服、带好安全帽方可进入实训室；不准穿拖鞋、背心、短裤，手机应持于关机或调至振动、静音状态。
八．工件应轻拿轻放，工件及其它工具物不得碰敲撞击测量平台，工件表面清除干净，以免平面受伤影响基准精度；一定要读懂图纸，弄清结构，绝不可盲目操作，对各部件不得乱敲、乱扔乱丢，以免零部件损伤，多人操作时一定要指定专人统一指挥。
九．实习完毕后要收拾清点工量具，清洁场地及设备并做好保养工作。
十．实训结束时，将对每位同学进行笔试和操作应用考核，考核成绩作为本项实训内容的期末成绩。
测量机使用与安全注意事项一．安全警告◆严禁擅自拆开外罩，防止损坏设备。
◆严禁擅自拆开测头，防止元件损坏。
◆严禁带电插拔读数卡。
◆严禁带电插拔插头。
◆严禁将异物置于大理石导轨上。
二、实训学习方法◆学会“举一反三”，掌握主要功能。
◆相互学习，经验互补。
◆多想多练，多讨论，多重复。
大行程三坐标测量机安全操作及保养规程
大行程三坐标测量机安全操作及保养规程为保障大行程三坐标测量机的正常使用和延长其使用寿命，操作人员须遵守以下安全操作规程和保养规程。
一、安全操作规程1.操作前必须清理测量机，包括工作台面、测头、夹具和台座等部位，以确保测量机在无尘和干净的环境下运作。
2.操作人员必须穿戴符合安全要求的工作服、鞋子和手套等个人防护装备，并确认自身健康状态良好，不得饮酒、吸烟等影响操作安全的行为。
3.在操作大行程三坐标测量机时，必须确保其周围没有任何障碍物。
一旦有异物或人员进入测量机周围，必须立即停止操作。
4.在操作过程中，操作人员应严格按照工艺流程和操作步骤执行，并配合相关工程师进行协调。
5.操作人员应当在安全范围内站立，保持安全距离，并适时调整站姿姿势，以防止长时间站立造成疲劳。
6.大行程三坐标测量机操作过程中，必须遵守相关安全条例，确保正常安全运作。
二、保养规程1.定期对大行程三坐标测量机进行清洁，包括外表、内部丝杆、导轨、夹具等部位，以确保精度和质量。
2.定期对测量机进行检查，包括紧固螺丝、电线接头、传感器和夹具的连接等部位。
如有松动或脱落现象，需即刻紧固或更换。
3.定期对测量机进行润滑，包括皮带、链条、各部位轴承和滑动部件等。
润滑剂的使用需符合相关规定，并确保不会污染测量机。
4.定期对测量机进行校准，包括系统设备校准和工位设备校准等，以确保测量机的准确度和稳定性。
5.定期更换测量机内部电线和传感器等易损部件，以确保长期使用的可靠性和稳定性。
6.在大行程三坐标测量机正常运作期间，经常观察测量机周围环境、声响和部件磨损情况，发现问题及时上报，并予以处理。
三、结语以上是大行程三坐标测量机的安全操作规程和保养规程，相信只要操作人员严格遵守这些规程，在操作和使用过程中将能够确保测量机的正常和稳定运作。
三坐标操作规程及注意事项-海克斯康
三坐标操作规程及注意事项- •设备使用条件1、电源：电源为220V± 10V 50HZ,要求有稳压装置或UPS电源；2、气源：无水、无油，压缩空气压力0.4MPa〜0.6MPa；3、使用环境温度：20±2C；4、使用环境湿度：40%〜60% :二•操作步骤1、未经专业培训及非操作人员禁止使用该测量机。
2、开机前用高织纱纯棉布（或医用脱脂棉花）沾无水酒精清洁三轴导轨面，待导轨面干后才能运行机器。
严禁用酒精清洁喷漆表面及光栅尺，光栅尺请用高织纱纯棉布（或医用脱脂棉花）轻轻擦拭，切记不可用任何有机溶剂。
3、检测环境温度，环境湿度，以及气源，电压是否达到设备使用要求，一切正常后，打开电源，再打开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。
4、检查工作台及导轨面是否有阻碍机器运行的测量件，以免机器回零及操作过程中检测件与导轨碰撞，影响测量值及损伤机器；5、运行软件，根据软件提示首先使机器正确回零点。
在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。
6、根据测量需求定义测头，校准测头。
在拆装测头、测杆时要使用随机提供的专用工具,校准值在允许范围内方可继续测量。
7、程序第一次运行时要将速度降低至10~30%并注意运行轨迹是否符合要求。
8、操作过程中测量速度不易过快，测头运行要稳，测量完成后必须取消手动控件，以免Z轴自由运动与测件碰撞。
9、测量完成后，需清理台面，移除不必要的物件，保证台面干净整洁，减少物件给台面施加过重的压力。
10、关闭系统时，首先将Z轴运动到安全的位置和高度，避免造成意外碰撞；退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关以避免浪费气源及保证安全。
三、注意事项1、在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。
2、工作台面不要堆放杂物，保证测量工件表面清洁。
3、离开操作台后，必须将移动速度按钮移动至最低速度。
4、为保持仪器的精确度，除工作移动的部件外，其余部分的拆卸修理应专业人员进行。
思瑞三坐标测量机安全操作及保养规程
思瑞三坐标测量机安全操作及保养规程一、前言本文档是针对思瑞三坐标测量机（以下简称“测量机”）的使用和保养方式进行总结和归纳。
本文的目的是帮助用户正确地使用和保养测量机，以确保其正常运转和延长使用寿命。
二、测量机安全操作规程2.1 熟悉操作手册和安全警示在使用测量机之前，用户必须仔细阅读操作手册和安全警示。
操作手册包含了测量机的详细操作步骤，以及使用中需要注意的事项。
安全警示则包括使用中的危险及其避免方法，以确保用户在使用测量机过程中的人身安全和设备安全。
2.2 确保操作环境安全在使用测量机时，应确保操作环境的安全。
包括但不限于：•使用妥善的支撑结构和地基；•避免在振动较大或电磁干扰较强的地方使用；•避免在高温、潮湿或粉尘较大的环境下使用。
2.3 正确连接电源在连接电源之前，应确保电源符合测量机要求。
连接电源时，应先将测量机与电源断开，并仔细阅读操作手册中的操作步骤。
切勿随意更换电源设备或接入不符合要求的电源。
2.4 正确操作测量机在使用测量机时，应根据操作手册中的步骤进行操作，切勿随意更改或拆卸设备。
使用前应检查各部件是否正常，如有异常应及时停机并排除故障。
2.5 妥善保管测量机在使用完毕后，应停止使用测量机并妥善保管。
其中包括但不限于：•关闭电源；•清洁测量机并避免长期暴露在阳光下；•定期检查测量机的各项指标，并及时维护和保养。
三、测量机保养规程3.1 清洁测量机在每次使用后，应清洁测量机。
其中，涉及到电气接点部位和光学部件。
电气接点部位可用专用清洁器清洁。
而光学部件，则需指定的工作人员进行清洁。
3.2 检查零部件在日常使用中，需要定期检查测量机的零部件。
其中包括轴承、用油部位和防护装置。
如有异常，应及时维修或更换零部件。
3.3 确保定期保养除了日常的检查和清洁之外，还需要进行定期的保养。
其中包括：•更换润滑油；•检查外观并维修和涂漆；•测量仪器的校准。
以上保养应按照保养手册进行。
如测量机长期不用，应进行相应的保养措施，以保证设备在下一次使用前处于良好的工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三坐标测量机使用过程中注意事项
1、查看零件图纸，了解测量要求和方法，规划检测方案或调出检测程序。
2、吊装放置被测零件过程中，要注意遵守吊车安全的操作规程，保护不损坏测量机和零件，零件
安放在方便检测、阿贝误差最小的位置并固定牢固。
3、按照测量方案安装探针及探针附件，要按下“紧急停”按钮在进行，并注意轻拿轻放，用力适
当，更换后试运行时要注意试验一下测头保护功能是否正常。
4、实施测量过程中，操作人员要精力集中，首次运行程序时要注意减速运行，确定编程无误后再使
用正常速度。
5、一旦有不正常情况，应立即按“紧急停”按钮，保护现场，查找出原因后，再继续运行或通知维
修人员维修。
6、检测完成后，将测量程序和程序运行参数及测头配置等说明存档。
7、拆卸（更换）零件，清洁台面。
三坐标测量机日常维护中注意事项
1. 三坐标测量机每日维护
在完成保养步骤和纠正所有的偏差之前请不要操作三坐标测量机测量机。
请检查测量机中是否有松动或损坏的外罩，如果需要，请紧好任何松动的外罩，并修理任何损坏的外罩。
用酒精和干净、不掉纤维的高支纱布清洁空气轴承导轨滑动通道的所有裸露表面。
在对空气过滤器，调节阀或者供气管道执行任何保养之前，请确保到测量机的供气装置已经
关闭，并且系统气压指示为零。
检查两个空气过滤器是否有污染。
如果需要，请清理过滤碗或者更换过滤器元件。
检查供气装置是否存在松动或损坏。
如果需要，紧固任何松动的连接并更换任何损坏的管道。
2. 三坐标测量机每月维护
请检查测量机外部，查看是否有松动或损坏的组件。
视实际情况，紧固松动的组件，替换或修理损坏的组件。
在对三联体过滤器实施保养之前，一定要关闭供气设备。
检查三联体过滤器是否积聚了过多的油和水。
如果发现严重污染，可能需要附加的空气过滤器和空气干燥剂来减少过滤器中积聚的污染物总量。
拆除平衡支架的前罩，检查传动带和传动轮带的磨损和破裂情况。
必要时替换传动带和传动轮带。
3. 三坐标测量机每季度维护
在完成保养步骤和纠正所有的偏差之前，请不要操作三坐标测量机。
只有经过培训并通过审定的人员才能保养电气组件。
在对控制系统和测量机进行下列任何保养之前，一定要关闭电源。
检查控制系统内的污染物，松动或毁坏的布线。
如果存在故障，必须对机器进行维修。
拆除它们的入口外罩，检查气动系统的管道，查看有无收缩和破裂。
如果存在故障，必须对机器进行维修。
执行完季度保养清单的内容之后，通过运行简单的三坐标测量机精度程序(测试重复性，量块几何尺寸，线性精度等)进行功能性检查。
注意在对供气系统进行任何保养工作之前，必须关闭气源。
在打开气源前，过滤器必须牢固连接。
