高中物理第1章电与磁第5节奥斯特实验的启示2课时作业粤教版选修1_0

教育最新K122018-2019学年高中物理第一章电与磁第五节奥斯特实验的启示课时巩固粤教版选修1-1

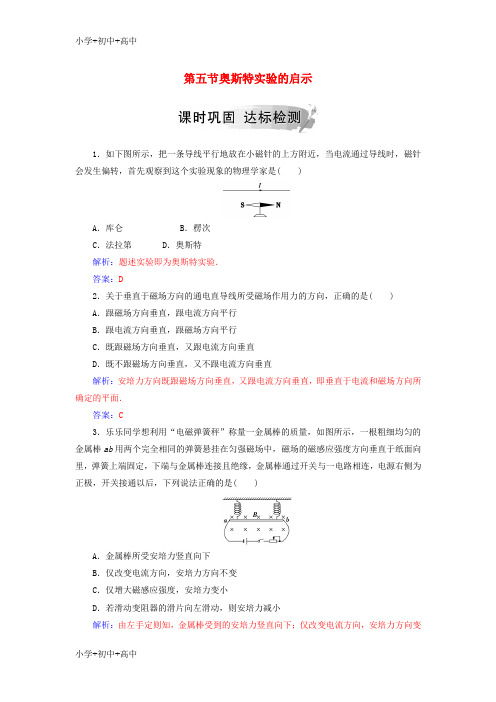

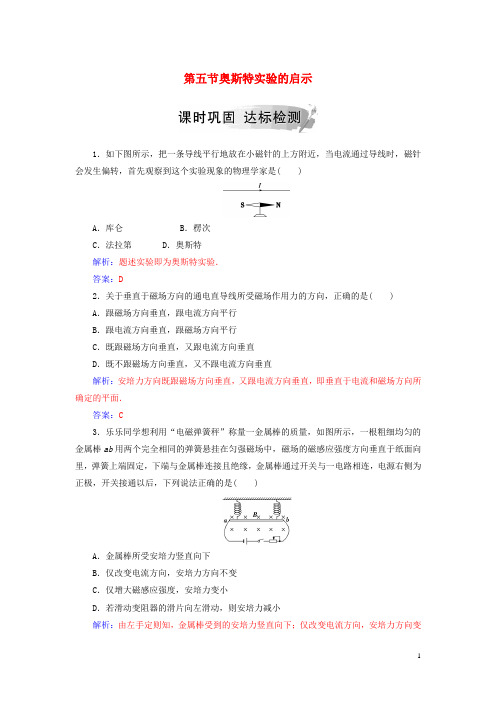

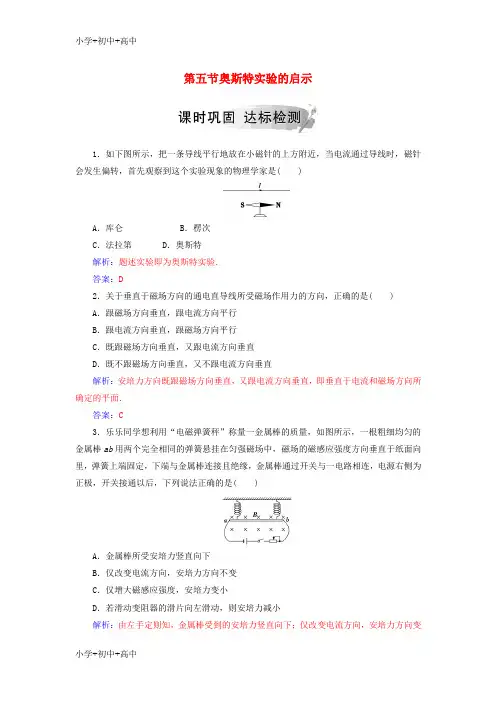

第五节奥斯特实验的启示1．如下图所示，把一条导线平行地放在小磁针的上方附近，当电流通过导线时，磁针会发生偏转，首先观察到这个实验现象的物理学家是( )A．库仑B．楞次C．法拉第D．奥斯特解析：题述实验即为奥斯特实验．答案：D2．关于垂直于磁场方向的通电直导线所受磁场作用力的方向，正确的是( )A．跟磁场方向垂直，跟电流方向平行B．跟电流方向垂直，跟磁场方向平行C．既跟磁场方向垂直，又跟电流方向垂直D．既不跟磁场方向垂直，又不跟电流方向垂直解析：安培力方向既跟磁场方向垂直，又跟电流方向垂直，即垂直于电流和磁场方向所确定的平面．答案：C3．乐乐同学想利用“电磁弹簧秤”称量一金属棒的质量，如图所示，一根粗细均匀的金属棒ab用两个完全相同的弹簧悬挂在匀强磁场中，磁场的磁感应强度方向垂直于纸面向里，弹簧上端固定，下端与金属棒连接且绝缘，金属棒通过开关与一电路相连，电源右侧为正极，开关接通以后，下列说法正确的是( )A．金属棒所受安培力竖直向下B．仅改变电流方向，安培力方向不变C．仅增大磁感应强度，安培力变小D．若滑动变阻器的滑片向左滑动，则安培力减小解析：由左手定则知，金属棒受到的安培力竖直向下；仅改变电流方向，安培力方向变为竖起向上；由F＝BIL，知B增大，F增大，滑片向左滑动R减小，I增大，F增大；故选A.答案：A4．如下图所示，一通电直导线与匀强磁场方向垂直，导线所受安培力的方向是( )A．向上B．向下C．垂直纸面向里D．垂直纸面向外解析：安培力的方向用左手定则来判断，伸开左手，使大拇指与其余四指垂直，并且都跟手掌在同一平面内，把手放入磁场中，让磁场垂直穿过手心，四个指头所指的方向与电流方向相同，大拇指所指的方向就是通电导线在磁场中所受的安培力的方向．因此C选项正确．答案：C5．如下图所示，电流为I的一段通电直导线处于匀强磁场中，受到的安培力为F，图中正确标示I和F方向的是( )解析：由左手定则可判断A对．答案：A6．电流的磁效应揭示了电与磁的关系．若直导线通有方向垂直纸面向外的恒定电流，则电流的磁感线分布正确的是( )分析：在判断电流和电流激发磁场的磁感线方向时，要利用安培定则(或叫右手螺旋定则)，不要和电场线混淆．解析：根据安培定则可知，当电流方向向外时，所形成的磁感线为逆时针方向闭合的曲线，故A、B、C错误，D正确．答案：D7．如下图所示，通有直流电的两平行金属杆MN和PQ放置在匀强磁场中，杆与磁场垂直，受到的安培力分别为F1、F2，关于力的方向，下列判断正确的是( )A．F1、F2都向下B．F1、F2都向上C．F1向下，F2向上D．F1向上，F2向下答案：D8．在磁场中的通电导线( )A．一定受到安培力的作用B．可能受到安培力的作用C．一定不受安培力的作用D．以上说法均不正确解析：电流与磁场间的夹角也会影响安培力的大小．当两者平行时，安培力等于零，此时不受安培力的作用，故B对．答案：B9．如图所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向右的恒定电流，不计其他磁场的影响，则下列说法正确的是( )A．小磁针保持不动B．小磁针的N极向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动解析：根据右手螺旋定则，水平通电直导线下方的磁场垂直纸面向里，磁场方向与小磁针N极的受力方向相同，因此小磁针的N极将垂直于纸面向里转动，C选项正确．答案：C10．把一条通电直导线垂直于磁场方向放入匀强磁场中，若导线长为0.5 m，电流为4 A，磁场的磁感应强度为1×10－2 T，该导线受到的安培力大小为( )A．2×10－3 N B．5×10－2 NC．2×10－2 N D．4×10－3 N解析：当B⊥I时，F＝BIL＝1×10－2×4×0.5 N＝2×10－2 N.答案：C11．(多选)如图所示，在磁感应强度为B的匀强磁场中，有一根用绝缘线悬挂的通电金属棒MN，电流由M流向N，欲使线的张力变小，下列措施有效的有( )A．只改变磁场方向 B．只改变电流方向C．只增大电流强度 D．只增大磁感应强度解析：由左手定则可知，MN受安培力向下，根据平衡条件可知：mg＋BIL＝F；则要使F 减小，可以改变安培力的方向，即改变磁场的方向或电流的方向；若增大电流强度则安培力变大，拉力一定变大，同理可知若增大磁感应强度则也增大了安培力，从而使拉力变大，故A、B正确，C、D错误．故选AB.答案：AB12．(多选)下列图示为通电直导线置于匀强磁场中的不同方式，其中导线能受到安培力作用的是( )分析：本题比较简单，考查了通电导体在磁场中受安培力的条件，当通电导体电流方向与磁场方向不在同一方向上时，将受到安培力作用，安培力的方向可以通过左手定则进行判断．解析：A图中电流方向与磁场垂直，因此受安培力作用，故A正确；B图中电流方向与磁场方向相反，不受安培力作用，故B错误；C图中电流方向与磁场方向垂直，受到安培力作用，故C正确；D图中电流方向与磁场方向相同，不受安培力作用，故D错误．答案：AC点评：当通电导体中电流方向与磁场方向不共线时才受到安培力作用，这与电荷在电场中受电场力不同，在学习过程中可以类比学习．13．(多选)如图所示，匀强磁场中有一通电直导线，关于导线受到的安培力F，下列判断正确的有( )A．F方向向上B．F与电流大小有关C．F与磁感应强度大小有关D．F与导线在磁场中的长度有关解析：如题图可知，通电导线与磁场垂直，由左手定则可知，安培力向下，故A错误；由F＝BIL可知，F与电流、磁感应强度、导线的长度有关，故B、C、D正确．答案：BCD。

2021-2022学年粤教版物理选修1-1课后习题：第5课时奥斯特实验的启示 Word版含解析

课时训练5奥斯特试验的启示基础夯实1.发觉电流磁效应的科学家是()A.库仑B.奥斯特C.法拉第D.安培答案:B2.奥斯特试验表明白()A.导线具有磁性B.小磁针放在导线下方就会发生偏转C.电流的四周存在磁场D.电流的磁场方向跟电流的方向有关答案:C3.某通电直导线产生的磁场方向如图所示,则该直导线中电流的方向()A.向上B.向下C.可能向上也可能向下D.无法推断解析:由安培定则可得电流的方向向上.答案:A4.关于通电直导线四周磁场的磁感线分布,下列示意图正确的是() (导学号51110058)解析:依据右手螺旋定则推断,A对.答案:A5.如图所示,在水平直导线正下方,放一个可以自由转动的小磁针.现给直导线通以向右的恒定电流,不计其他磁场的影响,则()A.小磁针保持不动B.小磁针的N极将向下转动C.小磁针的N极将垂直于纸面对里转动D.小磁针的N极将垂直于纸面对外转动解析:导线下方,纸面内磁场的方向是垂直纸面对里,N极的受力方向与磁场方向全都,小磁针的N极将垂直于纸面对里转动,C对.答案:C6.与磁场方向垂直的通电直导线,它受到的磁场作用力的方向是()A.跟电流方向垂直,跟磁场方向垂直B.跟电流方向垂直,跟磁场方向平行C.跟电流方向平行,跟磁场方向垂直D.跟磁场方向相同解析:由左手定则可知通电直导线受到安培力的方向跟电流方向垂直,也跟磁场方向垂直,选项A正确.答案:A7.如图所示,一通电直导线与匀强磁场方向垂直,导线所受安培力的方向是()A.向上B.向下C.垂直纸面对里D.垂直纸面对外解析:用左手定则推断,C对.答案:C8.如图所示,在匀强磁场中有一通电直导线,电流方向垂直纸面对里,则直导线受到安培力的方向是()A.向上B.向下C.向左D.向右解析:电流的方向是垂直纸面对里,依据左手定则可知,C对.答案:C9.某同学画的表示磁场B、电流I和安培力F的相互关系如图所示,其中正确的是()(导学号51110059)解析:由左手定则可知只有选项D正确.答案:D10.一段直导线悬挂在蹄形磁铁的两极间,通以如图所示的电流后,该直导线所受安培力的方向是()A.向上B.向下C.向左D.向右解析:运用左手定则推断,D对.答案:D11.如图所示,环形导线中通有顺时针方向的电流I,则该环形导线中心处的磁场方向为()A.水平向右B.水平向左C.垂直于纸面对里D.垂直于纸面对外解析:用右手螺旋定则推断,C对.答案:C12.发电机和电动机的创造使人类步入电气化时代.其中电动机依据的物理原理是()A.磁场对电流的作用B.磁铁间的相互作用C.惯性定律D.万有引力定律解析:电动机是利用安培力作为动力的一种机器,所以A对.答案:A13.某同学利用如图所示装置争辩磁与电的关系,请认真观看图中的装置、操作和现象,然后归纳得出初步结论.比较甲、乙两图可知:;比较甲、丙两图可知:.答案:通电导体四周有磁场通电导体四周的磁场方向与电流方向有关14.依据图中各状况的电流方向,指出通电导线所受到的磁场力方向.解析:由左手定则可得(a)图中磁场力的方向竖直向上;(b)图中磁场力的方向垂直导线斜向下;(c)图中磁场力的方向水平向右;(d)图中电流方向与磁场方向平行,不受磁场力.答案:(a)竖直向上(b)垂直导线斜向下(c)水平向右(d)不受磁场力作用力量提升15.如图所示,在“争辩影响通电导体棒所受磁场力的因素”试验中,要使导体棒摇摆幅度增大,以下操作中可行的是()A.削减磁铁的数量B.更换成磁性较弱的磁铁C.转变导体棒中的电流方向D.增大导体棒中的电流解析:安培力的大小与B、I、L以及B与L的夹角等因素有关,增大B、I都可能增大安培力,导致导体棒摇摆幅度增大,所以A、B错,D对;转变导体棒中的电流方向,会转变安培力的方向,但不会转变安培力的大小,导体棒摇摆幅度不会增大,C错.答案:D16.如图所示,电流为I的一段通电直导线处于匀强磁场中,受到的安培力为F,图中正确表示I和F方向的是()解析:由左手定则可知选项A是正确的.答案:A17.如图所示,将一根长L=2 m的直导线,水平放在磁感应强度B=0.4 T的匀强磁场中,磁场方向垂直纸面对外,导线与磁场方向垂直.若要使导线受到方向向上且大小F=4 N的安培力的作用,应当在导线中通入多大的电流?电流的方向如何?(导学号51110060)解析:由F=BIL知,I=A=0.5 A,依据安培定则可以判定电流的方向从右到左.答案:5 A从右到左。

物理粤教版教材高二年级选修1-1第5节奥斯特实验的启示课堂练习2

高中物理粤教版教材高二年级选修1-1第一章第5节《奥斯特实验的启示》课堂练习21、关于通电直导线所受安培力F ，磁感应强度B 和电流I 三者方向之间的关系，下列说法正确的是( B)A.F 、B 、IB.F 必定垂直于B 、I ，但B 不一定垂直于IC.B 必定垂直于F 、I ，但F 不一定垂直于ID.I 必定垂直于F 、B ，但F 不一定垂直于B2、下列说法中正确的是( D )A.磁场中某处的磁感应强度大小，就是通以电流I 、长为l 的一小段导线放在该处时所受磁场力F 与I 、lB.C.一小段通电导线放在磁场中Ａ处时受磁场力比放在Ｂ处大，则Ａ处磁感应强度比Ｂ处的D. 小磁针N 极所受磁场力方向就是该处磁感应强度的方向3、一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图1 —5—1所示，如果直导线可以自由地运动且通以由a 到b 的电流，则判断导线ab 受磁场力后的运动情况( D) A.图1—5—1B.C.从上向D.4、下列说法错误．．的是( C )A.电荷处在电场强度为零的地方，受到的电场力一定为零B.一小段通电导线放在磁感应强度为零的地方，受到的磁场力一定为零C.一小段通电导线在某处不受磁场力的作用，则该处磁感应强度为零D.电荷在某处不受电场力的作用，则该处电场为零5、有一束电子流沿x轴正方向高速运动，如图所示，电子流在Z轴上的P点处所产生的磁场方向是沿（ A ）A、y轴正方向B、y轴负方向C、Z轴正方向D、Z轴负方向6、某同学做奥斯特实验时，把小磁针放在水平的通电直导线的下方，当通电后发现小磁针不动，稍微用手拨动一下小磁针，小磁针转动180°后静止不动，由此可知通电直导线的电流方向是（ A）A.自东向西B.自南向北C.自西向东D.自北向南。

2019高中物理第一章电与磁第五节奥斯特实验的启示课时巩固粤教版选修1-1

第五节奥斯特实验的启示1．如下图所示，把一条导线平行地放在小磁针的上方附近，当电流通过导线时，磁针会发生偏转，首先观察到这个实验现象的物理学家是( )A．库仑B．楞次C．法拉第D．奥斯特解析：题述实验即为奥斯特实验．答案：D2．关于垂直于磁场方向的通电直导线所受磁场作用力的方向，正确的是( )A．跟磁场方向垂直，跟电流方向平行B．跟电流方向垂直，跟磁场方向平行C．既跟磁场方向垂直，又跟电流方向垂直D．既不跟磁场方向垂直，又不跟电流方向垂直解析：安培力方向既跟磁场方向垂直，又跟电流方向垂直，即垂直于电流和磁场方向所确定的平面．答案：C3．乐乐同学想利用“电磁弹簧秤”称量一金属棒的质量，如图所示，一根粗细均匀的金属棒ab用两个完全相同的弹簧悬挂在匀强磁场中，磁场的磁感应强度方向垂直于纸面向里，弹簧上端固定，下端与金属棒连接且绝缘，金属棒通过开关与一电路相连，电源右侧为正极，开关接通以后，下列说法正确的是( )A．金属棒所受安培力竖直向下B．仅改变电流方向，安培力方向不变C．仅增大磁感应强度，安培力变小D．若滑动变阻器的滑片向左滑动，则安培力减小解析：由左手定则知，金属棒受到的安培力竖直向下；仅改变电流方向，安培力方向变为竖起向上；由F＝BIL，知B增大，F增大，滑片向左滑动R减小，I增大，F增大；故选A.答案：A4．如下图所示，一通电直导线与匀强磁场方向垂直，导线所受安培力的方向是( )A．向上B．向下C．垂直纸面向里D．垂直纸面向外解析：安培力的方向用左手定则来判断，伸开左手，使大拇指与其余四指垂直，并且都跟手掌在同一平面内，把手放入磁场中，让磁场垂直穿过手心，四个指头所指的方向与电流方向相同，大拇指所指的方向就是通电导线在磁场中所受的安培力的方向．因此C选项正确．答案：C5．如下图所示，电流为I的一段通电直导线处于匀强磁场中，受到的安培力为F，图中正确标示I和F方向的是( )解析：由左手定则可判断A对．答案：A6．电流的磁效应揭示了电与磁的关系．若直导线通有方向垂直纸面向外的恒定电流，则电流的磁感线分布正确的是( )分析：在判断电流和电流激发磁场的磁感线方向时，要利用安培定则(或叫右手螺旋定则)，不要和电场线混淆．解析：根据安培定则可知，当电流方向向外时，所形成的磁感线为逆时针方向闭合的曲线，故A、B、C错误，D正确．答案：D7．如下图所示，通有直流电的两平行金属杆MN和PQ放置在匀强磁场中，杆与磁场垂直，受到的安培力分别为F1、F2，关于力的方向，下列判断正确的是( )A．F1、F2都向下B．F1、F2都向上C．F1向下，F2向上D．F1向上，F2向下答案：D8．在磁场中的通电导线( )A．一定受到安培力的作用B．可能受到安培力的作用C．一定不受安培力的作用D．以上说法均不正确解析：电流与磁场间的夹角也会影响安培力的大小．当两者平行时，安培力等于零，此时不受安培力的作用，故B对．答案：B9．如图所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向右的恒定电流，不计其他磁场的影响，则下列说法正确的是( )A．小磁针保持不动B．小磁针的N极向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动解析：根据右手螺旋定则，水平通电直导线下方的磁场垂直纸面向里，磁场方向与小磁针N极的受力方向相同，因此小磁针的N极将垂直于纸面向里转动，C选项正确．答案：C10．把一条通电直导线垂直于磁场方向放入匀强磁场中，若导线长为0.5 m，电流为4 A，磁场的磁感应强度为1×10－2 T，该导线受到的安培力大小为( )A．2×10－3 N B．5×10－2 NC．2×10－2 N D．4×10－3 N解析：当B⊥I时，F＝BIL＝1×10－2×4×0.5 N＝2×10－2 N.答案：C11．(多选)如图所示，在磁感应强度为B的匀强磁场中，有一根用绝缘线悬挂的通电金属棒MN，电流由M流向N，欲使线的张力变小，下列措施有效的有( )A．只改变磁场方向 B．只改变电流方向C．只增大电流强度 D．只增大磁感应强度解析：由左手定则可知，MN受安培力向下，根据平衡条件可知：mg＋BIL＝F；则要使F 减小，可以改变安培力的方向，即改变磁场的方向或电流的方向；若增大电流强度则安培力变大，拉力一定变大，同理可知若增大磁感应强度则也增大了安培力，从而使拉力变大，故A、B正确，C、D错误．故选AB.答案：AB12．(多选)下列图示为通电直导线置于匀强磁场中的不同方式，其中导线能受到安培力作用的是( )分析：本题比较简单，考查了通电导体在磁场中受安培力的条件，当通电导体电流方向与磁场方向不在同一方向上时，将受到安培力作用，安培力的方向可以通过左手定则进行判断．解析：A图中电流方向与磁场垂直，因此受安培力作用，故A正确；B图中电流方向与磁场方向相反，不受安培力作用，故B错误；C图中电流方向与磁场方向垂直，受到安培力作用，故C正确；D图中电流方向与磁场方向相同，不受安培力作用，故D错误．答案：AC点评：当通电导体中电流方向与磁场方向不共线时才受到安培力作用，这与电荷在电场中受电场力不同，在学习过程中可以类比学习．13．(多选)如图所示，匀强磁场中有一通电直导线，关于导线受到的安培力F，下列判断正确的有( )A．F方向向上B．F与电流大小有关C．F与磁感应强度大小有关D．F与导线在磁场中的长度有关解析：如题图可知，通电导线与磁场垂直，由左手定则可知，安培力向下，故A错误；由F＝BIL可知，F与电流、磁感应强度、导线的长度有关，故B、C、D正确．答案：BCD。

高中物理第1章电与磁第5节奥斯特实验的启示1课时作业粤教版选修1_9(1)

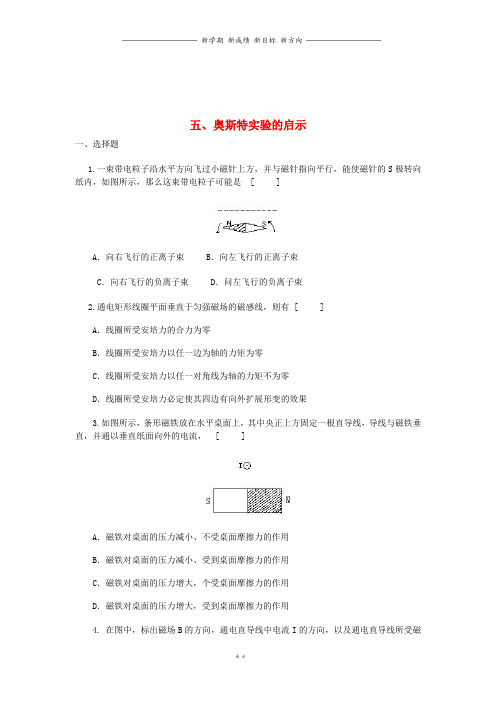

五、奥斯特实验的启示一、选择题1.一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的S极转向纸内，如图所示，那么这束带电粒子可能是[ ]A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束 D．问左飞行的负离子束2.通电矩形线圈平面垂直于匀强磁场的磁感线，则有 [ ]A．线圈所受安培力的合力为零B．线圈所受安培力以任一边为轴的力矩为零C．线圈所受安培力以任一对角线为轴的力矩不为零D．线圈所受安培力必定使其四边有向外扩展形变的效果3.如图所示，条形磁铁放在水平桌面上，其中央正上方固定一根直导线，导线与磁铁垂直，并通以垂直纸面向外的电流，[ ]A．磁铁对桌面的压力减小、不受桌面摩擦力的作用B．磁铁对桌面的压力减小、受到桌面摩擦力的作用C．磁铁对桌面的压力增大，个受桌面摩擦力的作用D．磁铁对桌面的压力增大，受到桌面摩擦力的作用4. 在图中，标出磁场B的方向，通电直导线中电流I的方向，以及通电直导线所受磁场力F的方向，其中正确的是[ ]5. 如图所示, 在水平放置的光滑绝缘杆ab上, 挂有两个相同的金属环M和N．当两环均通以图示的相同方向的电流时，分析下列说法中，哪种说法正确[ ]A．两环静止不动 B．两环互相靠近C．两环互相远离 D．两环同时向左运动6. 关于安培力的方向，下列说法正确的是 [ ]A．安培力F的方向不总是垂直于由I与B所构成的平面\parB．安培力F的方向由I的方向和B的方向共同决定C．如果I和B其中一个量的方向变为原来方向的反方向；则安培力F的方向也变为原来方向的反方向D．若I和B两个量的方向都变为原来方向的反方向，则安培力F的方向不变7. 如图所示, 空间各处都有匀强磁场, 将一导线AO放在XOY面上通以电流I, 导线与OX夹角为45°．已知AO导线受的磁场力方向沿Z轴的负方向．若将此导线改放在OZ轴上，并通以沿ZO方向的电流，这时导线受的磁场力方向沿X轴正向，则磁场方向可能是[ ]A．沿X轴正方向 B．沿Y轴正方向C．沿Z轴正方向 D．与AO不垂直二、填空题8. 接触的磁体间的相互作用力，是通过____而发生的.发现电流磁效应的实验是由物理学家________完成的.9. 强磁场中有一段长为0.2m的直导线，它与磁场方向垂直，当通过3A的电流时，受到60×10-2N的磁场力，则磁场的磁感强度是______特；当导线长度缩短一半时，磁场的磁感强度是_____特；当通入的电流加倍时，磁场的磁感强度是______特．10. 如图，通电导线ab紧靠着竖直导轨恰能匀速下滑，已知ab和导轨间的摩擦系数为0.50，匀强磁场方向竖直向上，ab质量为0.010kg，则通过ab的电流方向为______，ab受的磁场力为__________(g取10m/s2)三、计算题11．如图所示，ab，cd为两根相距2m的平行金属导轨，水平放置在竖直向下的匀强磁场中，通以5A的电流时，棒沿导轨作匀速运动；当棒中电流增加到8A时，棒能获得2m/s2的加速度，求匀强磁场的磁感强度的大小；参考答案一、选择题1．BC 2．AB 3．A 4．C 5．B 6．BCD 7.BD二、填空题8. 磁场，奥斯特9.10. b→a；0.2N三、计算题11. 1.2T。

高中物理选修1-1粤教版检测第一章第五节奥斯特实验的启示含答案

第五节奥斯特实验的启示1．如下图所示，把一条导线平行地放在小磁针的上方附近，当电流通过导线时，磁针会发生偏转，首先观察到这个实验现象的物理学家是( )A．库仑B．楞次C．法拉第D．奥斯特解析：题述实验即为奥斯特实验．答案：D2．关于垂直于磁场方向的通电直导线所受磁场作用力的方向，正确的是( )A．跟磁场方向垂直，跟电流方向平行B．跟电流方向垂直，跟磁场方向平行C．既跟磁场方向垂直，又跟电流方向垂直D．既不跟磁场方向垂直，又不跟电流方向垂直解析：安培力方向既跟磁场方向垂直，又跟电流方向垂直，即垂直于电流和磁场方向所确定的平面．答案：C3．(20xx·广东学业水平考试)如下图所示，两根通电金属杆MN 和PQ平行放置在匀强磁场中．关于各自所受安培力的方向，下列说法正确的是( )A．两者都向下B．两者都向上C．MN的向下，PQ的向上D．MN的向上，PQ的向下解析：两根通电金属杆MN和PQ平行放置在匀强磁场中，根据左手定则可知，MN所受安培力的方向向上，PQ所受安培力的方向向下，D正确．答案：D4．如下图所示，一通电直导线与匀强磁场方向垂直，导线所受安培力的方向是( )A．向上B．向下C．垂直纸面向里D．垂直纸面向外解析：安培力的方向用左手定则来判断，伸开左手，使大拇指与其余四指垂直，并且都跟手掌在同一平面内，把手放入磁场中，让磁场垂直穿过手心，四个指头所指的方向与电流方向相同，大拇指所指的方向就是通电导线在磁场中所受的安培力的方向．因此C选项正确．答案：C5．如下图所示，电流为I的一段通电直导线处于匀强磁场中，受到的安培力为F，图中正确标示I和F方向的是( )解析：由左手定则可判断A对．答案：A6．电流的磁效应揭示了电与磁的关系．若直导线通有方向垂直纸面向外的恒定电流，则电流的磁感线分布正确的是( )分析：在判断电流和电流激发磁场的磁感线方向时，要利用安培定则(或叫右手螺旋定则)，不要和电场线混淆．解析：根据安培定则可知，当电流方向向外时，所形成的磁感线为逆时针方向闭合的曲线，故A、B、C错误，D正确．答案：D7．(20xx·广东学业水平考试)如下图所示，通有直流电的两平行金属杆MN和PQ放置在匀强磁场中，杆与磁场垂直，受到的安培力分别为F1、F2，关于力的方向，下列判断正确的是( )A．F1、F2都向下B．F1、F2都向上C．F1向下，F2向上D．F1向上，F2向下答案：D8．在磁场中的通电导线( )A．一定受到安培力的作用B．可能受到安培力的作用C．一定不受安培力的作用D．以上说法均不正确解析：电流与磁场间的夹角也会影响安培力的大小．当两者平行时，安培力等于零，此时不受安培力的作用，故B对．答案：B9．如图所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向右的恒定电流，不计其他磁场的影响，则下列说法正确的是( )A．小磁针保持不动B．小磁针的N极向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动解析：根据右手螺旋定则，水平通电直导线下方的磁场垂直纸面向里，磁场方向与小磁针N极的受力方向相同，因此小磁针的N极将垂直于纸面向里转动，C选项正确．答案：C10．把一条通电直导线垂直于磁场方向放入匀强磁场中，若导线长为0.5 m，电流为4 A，磁场的磁感应强度为1×10－2 T，该导线受到的安培力大小为( )A．2×10－3 N B．5×10－2 NC．2×10－2 N D．4×10－3 N解析：当B⊥I时，F＝BIL＝1×10－2×4×0.5 N＝2×10－2 N.答案：C11．(20xx·广东学业水平考试)(多选)如右图所示，金属棒MN放置在处于匀强磁场中的两条平行金属导轨上，与金属导轨组成闭合回路，当回路通有电流(电流方向如图中所示)时，关于金属棒受到安培力F的方向和大小，下列说法中正确的有( )A．F方向向右B．F方向向左C．增大电流强度，F增大D．增大磁感应强度，F减少解析：由题图可知金属棒MN上的电流方向为由N到M，根据左手定则可判断安培力的方向为水平向右，A对，B错；由安培力公式F＝BIL知，增大电流强度和磁感应强度都可以使安培力F增大，C对，D 错．答案：AC12．(多选)下列图示为通电直导线置于匀强磁场中的不同方式，其中导线能受到安培力作用的是( )分析：本题比较简单，考查了通电导体在磁场中受安培力的条件，当通电导体电流方向与磁场方向不在同一方向上时，将受到安培力作用，安培力的方向可以通过左手定则进行判断．解析：A图中电流方向与磁场垂直，因此受安培力作用，故A正确；B图中电流方向与磁场方向相反，不受安培力作用，故B错误；C 图中电流方向与磁场方向垂直，受到安培力作用，故C正确；D图中电流方向与磁场方向相同，不受安培力作用，故D错误．答案：AC点评：当通电导体中电流方向与磁场方向不共线时才受到安培力作用，这与电荷在电场中受电场力不同，在学习过程中可以类比学习．13．(多选)如图所示，匀强磁场中有一通电直导线，关于导线受到的安培力F，下列判断正确的有( )A．F方向向上B．F与电流大小有关。

精选2019-2020年粤教版物理选修1-1[第一章电与磁第五节奥斯特实验的启示]习题精选[含答案解析]第十七篇

精选2019-2020年粤教版物理选修1-1[第一章电与磁第五节奥斯特实验的启示]习题精选[含答案解析]第十七篇第1题【单选题】如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流( )A、磁铁对桌面压力减小，不受桌面的摩擦力作用．B、磁铁对桌面压力减小，受到桌面的摩擦力作用．C、磁铁对桌面压力增加，不受桌面的摩擦力作用．D、磁铁对桌面压力增加，受到桌面的摩擦力作用．【答案】：【解析】：第2题【单选题】如图两个同样的导线环同轴平行悬挂，相隔一小段距离，当同时给两导线环通以同向电流时，两导线环将( )A、吸引B、排斥C、保持静止D、边吸引边转动【答案】：【解析】：第3题【单选题】如下叙述是有关安培力的说法，则正确的是( )A、安培力的方向既垂直电流方向，又垂直磁感应强度方向B、将通电导体置于磁场中，导体必将受到安培力的作用C、将通电导体置于与磁感线平行时，增大电流强度，则安培力也随着增大D、将通电导体置于与磁感线垂直时，导体可能不受安培力的作用【答案】：【解析】：第4题【单选题】显像管原理的示意图如图所示，当没有磁场时，电子束将打在荧光屏正中的O点，安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转．设垂直纸面向里的磁场方向为正方向，若使高速电子流打在荧光屏上的位置由a点逐渐移动到b点，下列变化的磁场能够使电子发生上述偏转的是( )A、B、C、D、【答案】：【解析】：第5题【单选题】如图所示，一根长为L的金属细杆通有电流时，水平静止在倾角为θ的光滑绝缘固定斜面上。

斜面处在方向竖直向上、磁感应强度大小为B匀强磁场中。

若电流和磁场的方向均不变，电流大小变为0.5I，磁感应强度大小变为4B，重力加速度为g。

则此时金属细杆( )A、电流流向垂直纸面向外B、受到的安培力大小为2 BILsinθC、对斜面压力大小变为原来的2倍D、将沿斜面加速向上，加速度大小为gsinθ【答案】：【解析】：第6题【单选题】如图所示，通有直流电的两平行金属杆MN和PQ放置在匀强磁场中，杆与磁场垂直，受到的安培力分别为F1、F2 ，关于力的方向，下列判断正确的是( )A、F1、F2都向下B、F1、F2都向上C、F1向下，F2都向上D、F1向上，F2都向下【答案】：【解析】：第7题【单选题】如图所示，在“研究影响通电导体棒所受磁场力的因素”实验中，要使导体棒摆动幅度增大，以下操作中可行的是( )A、减少磁铁的数量B、更换成磁性较弱的磁铁C、改变导体棒中的电流方向D、增大导体棒中的电流强度【答案】：【解析】：第8题【解答题】一束粒子中有带正电荷的、带负电荷的以及不带电荷的粒子。

2020高中物理第一章电与磁第五节奥斯特实验的启示课时巩固粤教版选修1-1

第五节奥斯特实验的启示1．如下图所示，把一条导线平行地放在小磁针的上方附近，当电流通过导线时，磁针会发生偏转，首先观察到这个实验现象的物理学家是( )A．库仑B．楞次C．法拉第D．奥斯特解析：题述实验即为奥斯特实验．答案：D2．关于垂直于磁场方向的通电直导线所受磁场作用力的方向，正确的是( )A．跟磁场方向垂直，跟电流方向平行B．跟电流方向垂直，跟磁场方向平行C．既跟磁场方向垂直，又跟电流方向垂直D．既不跟磁场方向垂直，又不跟电流方向垂直解析：安培力方向既跟磁场方向垂直，又跟电流方向垂直，即垂直于电流和磁场方向所确定的平面．答案：C3．乐乐同学想利用“电磁弹簧秤”称量一金属棒的质量，如图所示，一根粗细均匀的金属棒ab用两个完全相同的弹簧悬挂在匀强磁场中，磁场的磁感应强度方向垂直于纸面向里，弹簧上端固定，下端与金属棒连接且绝缘，金属棒通过开关与一电路相连，电源右侧为正极，开关接通以后，下列说法正确的是( )A．金属棒所受安培力竖直向下B．仅改变电流方向，安培力方向不变C．仅增大磁感应强度，安培力变小D．若滑动变阻器的滑片向左滑动，则安培力减小解析：由左手定则知，金属棒受到的安培力竖直向下；仅改变电流方向，安培力方向变为竖起向上；由F＝BIL，知B增大，F增大，滑片向左滑动R减小，I增大，F增大；故选A.答案：A4．如下图所示，一通电直导线与匀强磁场方向垂直，导线所受安培力的方向是( )A．向上B．向下C．垂直纸面向里D．垂直纸面向外解析：安培力的方向用左手定则来判断，伸开左手，使大拇指与其余四指垂直，并且都跟手掌在同一平面内，把手放入磁场中，让磁场垂直穿过手心，四个指头所指的方向与电流方向相同，大拇指所指的方向就是通电导线在磁场中所受的安培力的方向．因此C选项正确．答案：C5．如下图所示，电流为I的一段通电直导线处于匀强磁场中，受到的安培力为F，图中正确标示I和F方向的是( )解析：由左手定则可判断A对．答案：A6．电流的磁效应揭示了电与磁的关系．若直导线通有方向垂直纸面向外的恒定电流，则电流的磁感线分布正确的是( )分析：在判断电流和电流激发磁场的磁感线方向时，要利用安培定则(或叫右手螺旋定则)，不要和电场线混淆．解析：根据安培定则可知，当电流方向向外时，所形成的磁感线为逆时针方向闭合的曲线，故A、B、C错误，D正确．答案：D7．如下图所示，通有直流电的两平行金属杆MN和PQ放置在匀强磁场中，杆与磁场垂直，受到的安培力分别为F1、F2，关于力的方向，下列判断正确的是( )A．F1、F2都向下B．F1、F2都向上C．F1向下，F2向上D．F1向上，F2向下答案：D8．在磁场中的通电导线( )A．一定受到安培力的作用B．可能受到安培力的作用C．一定不受安培力的作用D．以上说法均不正确解析：电流与磁场间的夹角也会影响安培力的大小．当两者平行时，安培力等于零，此时不受安培力的作用，故B对．答案：B9．如图所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向右的恒定电流，不计其他磁场的影响，则下列说法正确的是( )A．小磁针保持不动B．小磁针的N极向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动解析：根据右手螺旋定则，水平通电直导线下方的磁场垂直纸面向里，磁场方向与小磁针N极的受力方向相同，因此小磁针的N极将垂直于纸面向里转动，C选项正确．答案：C10．把一条通电直导线垂直于磁场方向放入匀强磁场中，若导线长为0.5 m，电流为4 A，磁场的磁感应强度为1×10－2 T，该导线受到的安培力大小为( )A．2×10－3 N B．5×10－2 NC．2×10－2 N D．4×10－3 N解析：当B⊥I时，F＝BIL＝1×10－2×4×0.5 N＝2×10－2 N.答案：C11．(多选)如图所示，在磁感应强度为B的匀强磁场中，有一根用绝缘线悬挂的通电金属棒MN，电流由M 流向N，欲使线的张力变小，下列措施有效的有( )A．只改变磁场方向 B．只改变电流方向C．只增大电流强度 D．只增大磁感应强度解析：由左手定则可知，MN受安培力向下，根据平衡条件可知：mg＋BIL＝F；则要使F减小，可以改变安培力的方向，即改变磁场的方向或电流的方向；若增大电流强度则安培力变大，拉力一定变大，同理可知若增大磁感应强度则也增大了安培力，从而使拉力变大，故A、B正确，C、D错误．故选AB.答案：AB12．(多选)下列图示为通电直导线置于匀强磁场中的不同方式，其中导线能受到安培力作用的是( )分析：本题比较简单，考查了通电导体在磁场中受安培力的条件，当通电导体电流方向与磁场方向不在同一方向上时，将受到安培力作用，安培力的方向可以通过左手定则进行判断．解析：A图中电流方向与磁场垂直，因此受安培力作用，故A正确；B图中电流方向与磁场方向相反，不受安培力作用，故B错误；C图中电流方向与磁场方向垂直，受到安培力作用，故C正确；D图中电流方向与磁场方向相同，不受安培力作用，故D错误．答案：AC点评：当通电导体中电流方向与磁场方向不共线时才受到安培力作用，这与电荷在电场中受电场力不同，在学习过程中可以类比学习．13．(多选)如图所示，匀强磁场中有一通电直导线，关于导线受到的安培力F，下列判断正确的有( )A．F方向向上B．F与电流大小有关C．F与磁感应强度大小有关D．F与导线在磁场中的长度有关解析：如题图可知，通电导线与磁场垂直，由左手定则可知，安培力向下，故A错误；由F＝BIL可知，F 与电流、磁感应强度、导线的长度有关，故B、C、D正确．答案：BCD。

高中物理第1章电与磁第5节奥斯特实验的启示2课时作业粤教版选修1_120171025520

五、奥斯特实验的启示一、选择题1、如图所示，条形磁铁放在水平桌面上，其中央正上方固定一根直导线，导线与磁铁垂直，并通以垂直纸面向外的电流，（）A．磁铁对桌面的压力减小、不受桌面摩擦力的作用B．磁铁对桌面的压力减小、受到桌面摩擦力的作用C．磁铁对桌面的压力增大，个受桌面摩擦力的作用D．磁铁对桌面的压力增大，受到桌面摩擦力的作用２、如图所示，将通电线圈悬挂在磁铁N极附近：磁铁处于水平位置和线圈在同一平面内，且磁铁的轴线经过线圈圆心，线圈将（）A．转动同时靠近磁铁B．转动同时离开磁铁C．不转动，只靠近磁铁D．不转动，只离开磁铁３、通电矩形线圈平面垂直于匀强磁场的磁感线，则有（）A．线圈所受安培力的合力为零B．线圈所受安培力以任一边为轴的力矩为零C．线圈所受安培力以任一对角线为轴的力矩不为零D．线圈所受安培力必定使其四边有向外扩展形变的效果4、下列说法正确的是：A．奥斯特首先发现了电流的磁效应；B．安培发现了电流产生的磁场的方向的判定方法；C．安培首先提出了分子电子假说；D．安培首先提出了磁场对运动电荷有力作用。

5、一根通有电流I的直铜棒用软导线挂在如图所示匀强磁场中，此时悬线中的张力大于零而小于铜棒的重力．欲使悬线中张力为零，可采用的方法有（）A．适当增大电流，方向不变B．适当减小电流，并使它反向C．电流大小、方向不变，适当增强磁场D．使原电流反向，并适当减弱磁场6、如图所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于竖直平面内，为使MN垂直纸面向外运动，不可以的是（）A．将a、c端接在电源正极，b、d端接在电源负极B．将b、d端接在电源正极，a、c端接在电源负极C．将a、d端接在电源正极，b、c端接在电源负极D．将a、c端接在交流电源的一端，b、d接在交流电源的另一端7、带电为+q的粒子在匀强磁场中运动，下面说法中正确的是（）A．只要速度大小相同，所受洛仑兹力就相同B．如果把+q改为-q，且速度反向大小不变，则洛仑兹力的大小，方向均不变C．洛仑兹力方向一定与电荷速度方向垂直，磁场方向一定与电荷运动方向垂直D．粒子只受到洛仑兹力作用，其运动的动能、动量均不变8、关于磁现象的电本质，下列说法中正确的是（）A．有磁必有电荷，有电荷必有磁B．一切磁现象都起源于电流或运动电荷，一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用C．除永久磁铁外，一切磁场都是由运动电荷或电流产生的D．根据安培的分子环流假说，在外界磁场作用下，物体内部分子电流取向大致相同时，物体就被磁化，两端形成磁极二、填空题9、安培力的方向由判定，方法是：伸开，使大拇指跟其余四个手指垂直，并且都跟手掌在一个平面内，把手放入磁场中，让磁感线垂直穿入手心，并使伸开的四指指向电流的方向，那么，大拇指所指的方向就是通电导线在磁场中所受的的方向。

2019版高中物理第1章电与磁第5节奥斯特实验的启示学业分层测评5 粤教版选修1-1

2019版高中物理第1章电与磁第5节奥斯特实验的启示学业分层测评5 粤教版选修1-11.如图159所示，关于奥斯特实验的意义，下列说法中正确的是( )图159A．发现电流的热效应，从而揭示电流做功的本质B．指出磁场对电流的作用力，为后人进而发明电动机奠定基础C．发现电磁感应现象，为后人进而发明发电机奠定基础D．发现通电导体周围存在磁场，从而把磁现象和电现象联系起来【解析】奥斯特实验发现通电导体周围存在磁场，从而把磁现象和电现象联系起来。

【答案】 D2．某同学做奥斯特实验时，把小磁针放在水平的通电直导线的下方，当通电后发现小磁针不动，稍微用手拨动一下小磁针，小磁针转动180°后静止不动．由此可知，通电直导线产生的磁场方向是( )【导学号：75392034】A．自东向西B．自南向北C．自西向东D．自北向南【解析】通电前小磁针指南北，通电后小磁针不动，说明通电直导线产生的磁场还在南北方向，稍微用手拨动一下小磁针，小磁针转动180°后静止不动，说明通电直导线产生的磁场与地磁场方向相反，故D正确.【答案】 D3．在做“奥斯特实验”时，下列操作中现象最明显的是( )A．沿电流方向放置磁针，使磁针在导线的延长线上B．沿电流方向放置磁针，使磁针在导线的正下方C．导线沿南北方向放置在磁针的正上方D．导线沿东西方向放置在磁针的正上方【解析】导线南北放置时，其正下方的磁场恰好沿东西方向，磁针偏转比较明显．【答案】 C4．摩擦产生静电，会给人们生活带来许多麻烦，甚至对人的生命构成危害．一些高大的建筑物都装有避雷针就是为了防止雷电的危害．假设在赤道上某处有一竖直的避雷针，当带有正电的乌云经过避雷针的上方时，避雷针开始放电，则地磁场对避雷针的作用力方向为( ) 【导学号：75392035】A．正南B．正东C．正西D．正北【解析】当带有正电的乌云经过避雷针的上方时，在避雷针上端产生的感应电荷是负电荷，它会通过针尖逐渐放出，比较缓慢地中和云层所带的正电荷，即避雷针中电流向下．赤道上空的磁感线由南向北，据左手定则可判断地磁场对避雷针的作用力方向指向正东．【答案】 B5．关于通电直导线所受安培力F，磁感应强度B和电流I三者方向之间的关系．下列说法正确的是( )A．F、B、I三者必定均保持垂直B．F必定垂直于B、I，但B不一定垂直于IC．B必定垂直于F、I，但F不一定垂直于ID．I必定垂直于F、B，但F不一定垂直于B【解析】由安培力的特点知B正确．【答案】 B6．(多选)如图1510所示，金属棒MN放置在处于匀强磁场中的两条平行金属导轨上，与金属导轨组成闭合回路，当回路通有电流(电流方向如图中所示)时，关于金属棒受到安培力F的方向和大小，下列说法中正确的有( )【导学号：75392036】图1510A．F方向向右B．F方向向左C．增大电流强度，F增大D．增大磁感应强度，F减小【解析】根据左手定则知F的方向向右．增大电流强度或增大磁感应强度，都能使F 增大。
