2013届高考物理一轮复习第六章静电场6.2电场能的性质教学案)

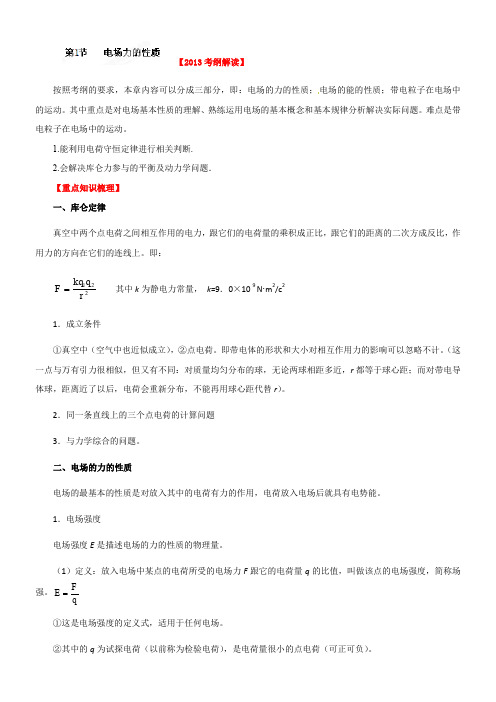

2013届高考物理一轮复习第六章-静电场-6.1-电场力的性质-教学案
【2013考纲解读】按照考纲的要求，本章内容可以分成三部分，即：电场的力的性质；电场的能的性质；带电粒子在电场中的运动。
其中重点是对电场基本性质的理解、熟练运用电场的基本概念和基本规律分析解决实际问题。
难点是带电粒子在电场中的运动。
1.能利用电荷守恒定律进行相关判断.2.会解决库仑力参与的平衡及动力学问题． 【重点知识梳理】 一、库仑定律真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。
即：221rq kq F =其中k 为静电力常量， k =9．0×10 9 N m 2/c 2 1．成立条件①真空中（空气中也近似成立），②点电荷。
即带电体的形状和大小对相互作用力的影响可以忽略不计。
（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r 都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r ）。
2．同一条直线上的三个点电荷的计算问题 3．与力学综合的问题。
二、电场的力的性质电场的最基本的性质是对放入其中的电荷有力的作用，电荷放入电场后就具有电势能。
1．电场强度电场强度E 是描述电场的力的性质的物理量。
（1）定义：放入电场中某点的电荷所受的电场力F 跟它的电荷量q 的比值，叫做该点的电场强度，简称场强。
qFE =①这是电场强度的定义式，适用于任何电场。
②其中的q 为试探电荷（以前称为检验电荷），是电荷量很小的点电荷（可正可负）。
③电场强度是矢量，规定其方向与正电荷在该点受的电场力方向相同。
（2）点电荷周围的场强公式是：2rkQE =，其中Q 是产生该电场的电荷，叫场电荷。
⑶匀强电场的场强公式是：d U E =，其中d 是沿电场线方向上的距离。
2．电场线要牢记以下6种常见的电场的电场线注意电场线的特点和电场线与等势面间的关系：①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
高考物理总复习第六章静电场第2讲电场能的性质教案选修3_1
第2讲 电场能的性质知识排查电势能、电势1.电势能(1)电场力做功的特点 电场力做功与路径无关，只与初、末位置有关。
(2)电势能 ①定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功。
②电场力做功与电势能变化的关系：电场力做的功等于电势能的减少量，即W AB ＝E p A －E p B ＝－ΔE p 。
2.电势(1)定义：试探电荷在电场中某点具有的电势能E p 与它的电荷量q 的比值。
(2)定义式：φ＝E p q 。
(3)矢标性：电势是标量，有正、负，其正(负)表示该点电势比零电势高(低)。
(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同。
3.等势面(1)定义：电场中电势相等的各点组成的面。
(2)四个特点 ①等势面一定与电场线垂直。
②在同一等势面上移动电荷时电场力不做功。
③电场线方向总是从电势高的等势面指向电势低的等势面。
④等差等势面越密的地方电场强度越大，反之越小。
电势差 1.定义：电荷在电场中，由一点A 移到另一点B 时，电场力做功与移动电荷的电荷量的比值。
2.定义式：U AB ＝W AB q。
3.电势差与电势的关系：U AB ＝φA －φB ，U AB ＝－U BA 。
匀强电场中电势差与电场强度的关系1.电势差与电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积。
即U ＝Ed ，也可以写作E ＝Ud。
2.公式U＝Ed的适用范围：匀强电场。
小题速练1.思考判断(1)电场力做功与重力做功相似，均与路径无关。
( )(2)电场中电场强度为零的地方电势一定为零。
( )(3)电场强度处处相同的区域内，电势一定也处处相同。
( )(4)A、B两点的电势差是恒定的，所以U AB＝U BA。
( )(5)电场中电势降低的方向，就是电场强度的方向。
( )(6)电势有正负之分，因此电势是矢量。
( )(7)电势的大小由电场的性质决定，与零电势点的选取无关。
电场能的性质教案
1.3 电场能的性质教学目标：知识与技能：1、掌握电势差的概念。
会应用电势差的概念求解静电力对电荷所做的功。
2、理解电势的概念，知道电势是描述电场的能的性质的物理量。
明确电势能、电势、静电力的功、电势能的关系。
3、了解电势与电场线的关系，了解等势面的意义及与电场线的关系。
过程与方法：通过类比法教学，使学生理解电势差的概念；应用所学知识推导静电力做功与电势差的关系式，培养逻辑思维能力。
情感态度和价值观：体验推理探究的过程，提高分析问题、解决问题的能力。
进一步培养学生学习物理的兴趣。
教学重点：应用电势差的概念求解静电力对电荷所做的功。
理解掌握电势能、电势、等势面的概念及意义。
教学难点：对基本概念的理解及应用，掌握电势能与做功的关系，并能用此解决相关问题。
教学方法：讲练结合，总结归纳法，计算机辅助教学教学过程：引入：电势、电势差是高中物理中的重要概念，电场力做功与电势能变化的关系是高中物理学习中的一个难点，复习本节时重点应放在电场力做功的计算、电势的判断以及电势能的计算上，且注意将其与重力势能、重力做功与重力势能的关系进行类比，加深理解. 知识梳理一、电势能1.定义：电荷在静电场中由于相对位置而具有的能量，其大小等于把该电荷从该位置移到零势能参考面电场力所做的功，即E A=W A→0.2.决定因素：与电荷量q、零势能参考面的选取及其相对位置有关.3.与电场力做功的关系：电势能的改变只由电场力做功决定，有ΔE AB=E B-E A=-W AB(1)场源电荷判断法——离场源正电荷越近，试探正电荷的电势能越大，试探负电荷的电势能越小.(2)电场线法——正电荷顺着电场线的方向移动时，电势能逐渐减小；逆着电场线的方向移动时，电势能逐渐增大.(3)做功判断法——无论正负电荷，电场力做正功，电荷的电势能就一定减小；电场力做负功，电荷的电势能就一定增大.二、电势1.定义：电场中某点的电势，等于单位正电荷从该点移到零电势参考面电场力所做的功， .（这里的q 根据电性带正负号） 2.单位：伏特（V ），1 V=1 J/C.3.决定因素：与该点在电场中的位置以及零势面的选取有关，与检验电荷无关.若空间某处的电场由几个电荷共同产生，则该点电势等于各电荷单独存在时该点电势的代数和.4.关于零电势面：由电势的定义知它与零电势能参考面重合，和其他零势面一样可以根据问题最简化的原则来选取.在实际应用中我们常会取大地和无限远处为零电势面.5.电场中沿电场线的方向电势越来越低.三、电势差1.定义：电荷q 在电场中由一点A 移动到另一点B 时，电场力所做的功与电荷量的比值,叫做A 、B 两点间的电势差，用U AB 表示.其定义式为：2.决定式：U AB =Ed ,适用于匀强电场.3.电势差的单位为导出单位，在国际单位制中为伏特，简称伏；符号为V.1 V=1 J/C,即1 C 的正电荷在电场中由一点移到另一点,电场力所做的功为1 J,则这两点间的电势差就是1 V.4.电势（差）与电场强度的关系四、等势面1.定义：电场中电势相等的点构成的面.2.特点：（1）在同一等势面上移动电荷时电场力不做功，说明电场力方向与电荷移动方向相互垂直，即等势面必定与电场线相互垂直.（2）沿着电场线的方向，电势越来越低，电场线总是由电势高的等势面指向电势低的等势面.（3）等势面的疏密表示电场的强弱，等势面密的地方，电场强；等势面疏的地方，电场弱. 五、对公式 的理解及应用 ϕ→A 0A A W E ==q q ϕϕAB AB A B W U ==-q U E =d公式 反映了电场强度与电势差之间的关系,由公式可知:电场强度的方向就是电势降低最快的方向. 公式 只适用于匀强电场,且应用时注意d 的含义是表示某两点沿电场线方向的距离，或两点所在等势面之间的距离. 高考连线1.（2009年上海物理卷）位于A 、B 处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线,则( )A.a 点和b 点的电场强度相同B.正电荷从c 点移到d 点，电场力做正功C.负电荷从a 点移到c 点，电场力做正功D.正电荷从e 点沿图中虚线移到f 点，电势能先减小后增大【解析】电场线的疏密可以表示电场的强弱，可见A 错误；正电荷从c 点移到d 点，电场力做负功,负电荷从a 点移到c 点，电场力做正功，所以B 错误，C 正确；正电荷从e 点沿图中虚线移到f 点，电场力先做正功，后做负功，但整个过程电场力做正功，D 正确.【答案】CD2.（2009年广东物理卷）如图所示,在一个粗糙水平面上,彼此靠近地放置两个带同种电荷的小物块.由静止释放后,两个物块向相反方向运动,并最终停止.在物块的运动过程中,下列表述正确的是（ ）A.两个物块的电势能逐渐减少B.物块受到的库仑力不做功C.两个物块的机械能守恒D.物块受到的摩擦力始终小于其受到的库仑力【解析】由于两电荷的电性相同，则二者之间的作用力为斥力，因此在远离过程中，电场力做正功，电势能逐渐减少，A 正确，B 错误；由于运动过程中有重力以外的力(电场力和摩擦力）做功，故机械能不守恒，C 错误；在远离过程中，开始时电场力大于摩擦力，后来电场力小于摩擦力，D 错误.【答案】A 题型方法一、与带电粒子轨道有关的问题例1 如图44-4甲所示，实线是一族未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点.若带电粒子在运动过程中只受电场力作用，根据此图可以判断的是( )A.带电粒子所带电荷的符号B.带电粒子在a 、b 两点的受力方向C.带电粒子在a 、b 两点的速度何处较大D.带电粒子在a 、b 两点的电势能何处较大 【解析】带电粒子在电场中所受电场力必沿电场线，根据轨迹UE =d U E =d的弯曲方向，看出a 、b 两点的电场力方向如图44-4 乙所示（类向心力）.由于电场线有两种可能，因此粒子所带电荷量可能为正，也可能为负.当粒子从a 点进入时，速度方向与受力方向的夹角大于90°，电场力做负功，动能减小，电势能增加；粒子从b 点进入时，速度方向与受力方向的夹角小于90°，电场力做正功，动能增加，电势能减小.正确选项为B 、C 、D.【答案】BCD【点评】带电粒子的运动轨迹一旦给定，那么粒子在a 、b 两点的受力方向、速率大小、电势能大小将唯一确定，与粒子所带的电荷量无关.方法概述高考中为了考查学生的分析推理能力，经常出一些给出带电粒子运动轨迹要求学生分析求解相关问题.求解这一类题的具体步骤是：先画出入射点的轨迹切线，即画出初速度的方向；再根据轨迹的弯曲方向，确定电场力的方向；进而利用分析力学的方法来分析粒子的带电性质、电场力做功的正负、电势能的增减、电势高低的变化、电场力的大小变化等有关问题.二、求匀强电场中的电场强度的大小和方向例2 如图44-5所示，A 、B 、C 三点都在匀强电场中，已知AC ⊥BC ，∠ABC =60°，BC ＝20 cm.把一个电荷量q =1×10-5 C 的正电荷从A 移到B ，静电力做功为零；从B 移到C ，静电力做功为-1.73×10－3 J .则该匀强电场的场强大小和方向是( )A.865 V/m ，垂直AC 向左B.865 V/m ，垂直AC 向右C.1000 V/m ，垂直AB 斜向上D.1000 V/m ，垂直AB 斜向下【解析】把电荷q 从A 点移到B 点时,电场力不做功，说明A 、B 两点在同一等势面上.因该电场为匀强电场，等势面应为平面，故图中直线AB 即为等势线，电场方向应垂直于等势面，可见选项A 、B 错误. ，B 点电势比C 点低173 V ，因电场线指向电势降低的方向，所以场强方向必垂直于AB 斜向下.场强大小 【答案】D【点评】本题涉及匀强电场中电势差与场强的关系、等势面、电场线与等势面的关系、电场力做功等较多知识,题目情境比较复杂，全面考查考生理解、分析、解决电场类问题的能力. 方法概述已知电荷在某几点间移动过程中电场力做功，求电场强度的方法： (1)根据 确定各点间的电势差，注意在匀强电场中沿直线方向电势均匀变化. (2)连接电势相等的点构成等势面.(3)与等势面垂直的方向为场强方向，画出电场线. (4)根据 求场强的大小. W U =q U E =d⨯-3-5-1.7310V -173V 10BC BC W U ===q =1000V/m 60CB CB o U U E ===d BCsin三、运用功能关系解决电场中的有关问题例3如图44-7甲所示，水平绝缘光滑轨道AB的B端与处于竖直平面内的圆弧形光滑绝缘轨道BCD平滑连接，圆弧的半径R=0.50 m.轨道所在空间存在水平向右的匀强电场，电场强度E=1.0×104 N/C.现有一质量m=0.06 kg的带电小球（可视为质点）放在水平轨道上与B端距离s=1.0 m 的位置，由于受到电场力的作用，带电体由静止开始运动.已知带电体所带的电荷量q=8.0×10-5 C，取g=10 m/s2，试问：（1）带电小球能否到达圆弧最高点D？（2）带电小球运动到何处时对轨道的压力最大？最大值为多少？【答案】（1）能（2）当小球滑至P点，∠POB=53°时，小球对圆弧的压力最大 5 N方法概述解答这一类力、电综合性问题的关键在于对物体进行受力分析，认真分析题目的物理过程.由于电场力做功与路径无关，只与始末位置有关，因此要特别注意对始末位置的分析.这一类题目常用动能定理求解.小结：探究：1、类比电场和重力场中力的情况、能量的情况、电势和高度看是否有相似之处？2、注意电场中几种特殊的电场线和等势面，分析其场强和电势情况。
高三物理一轮复习电场能的性质教学设计
《电场能的性质》中国书法艺术说课教案今天我要说课的题目是中国书法艺术，下面我将从教材分析、教学方法、教学过程、课堂评价四个方面对这堂课进行设计。
一、教材分析：本节课讲的是中国书法艺术主要是为了提高学生对书法基础知识的掌握，让学生开始对书法的入门学习有一定了解。
书法作为中国特有的一门线条艺术，在书写中与笔、墨、纸、砚相得益彰，是中国人民勤劳智慧的结晶，是举世公认的艺术奇葩。
早在5000年以前的甲骨文就初露端倪，书法从文字产生到形成文字的书写体系，几经变革创造了多种体式的书写艺术。
1、教学目标：使学生了解书法的发展史概况和特点及书法的总体情况，通过分析代表作品，获得如何欣赏书法作品的知识，并能作简单的书法练习。
2、教学重点与难点：（一）教学重点了解中国书法的基础知识，掌握其基本特点，进行大量的书法练习。
（二）教学难点：如何感受、认识书法作品中的线条美、结构美、气韵美。
3、教具准备：粉笔，钢笔，书写纸等。
4、课时：一课时二、教学方法：要让学生在教学过程中有所收获，并达到一定的教学目标，在本节课的教学中，我将采用欣赏法、讲授法、练习法来设计本节课。
（1）欣赏法：通过幻灯片让学生欣赏大量优秀的书法作品，使学生对书法产生浓厚的兴趣。
（2）讲授法：讲解书法文字的发展简史，和形式特征，让学生对书法作进一步的了解和认识，通过对书法理论的了解，更深刻的认识书法，从而为以后的书法练习作重要铺垫！（3）练习法：为了使学生充分了解、认识书法名家名作的书法功底和技巧，请学生进行局部临摹练习。
三、教学过程：（一）组织教学让学生准备好上课用的工具，如钢笔，书与纸等;做好上课准备，以便在以下的教学过程中有一个良好的学习气氛。
（二）引入新课，通过对上节课所学知识的总结，让学生认识到学习书法的意义和重要性！（三）讲授新课1、在讲授新课之前，通过大量幻灯片让学生欣赏一些优秀的书法作品，使学生对书法产生浓厚的兴趣。
2、讲解书法文字的发展简史和形式特征，让学生对书法作品进一步的了解和认识通过对书法理论的了解，更深刻的认识书法，从而为以后的书法练习作重要铺垫！A书法文字发展简史：①古文字系统甲古文——钟鼎文——篆书早在5000年以前我们中华民族的祖先就在龟甲、兽骨上刻出了许多用于记载占卜、天文历法、医术的原始文字“甲骨文”；到了夏商周时期，由于生产力的发展，人们掌握了金属的治炼技术，便在金属器皿上铸上当时的一些天文，历法等情况，这就是“钟鼎文”（又名金文）；秦统一全国以后为了方便政治、经济、文化的交流，便将各国纷杂的文字统一为“秦篆”，为了有别于以前的大篆又称小篆。
高三物理一轮复习 第6章 静电场 2 电场能的性质课件
[练一练]
如图所示，在平面直角坐标系中，有方向平行于坐标平
面的匀强电场，其中坐标原点处的电势为0 V，点A处的电势
为6 V，点B处的电势为3 V，则电场强度的大小为( )
A. 200 V/m
B．200 3 V/m
C. 100 V/m
D. 100 3V/m
【解析】 匀强电场的电场线与等势面都是平行、等间
_零__电__势__点__的___不同而不同．
2．等势面 (1)定义：电场中__电__势__相__等__的各点组成的面．
(2)四个特点 ①等势面一定与_电__场__线___垂直． ②在__同__一__等__势__面____上移动电荷时电场力不做功． ③电场线方向总是从__电__势__高____的等势面指向__电__势__低___
依据电场线方向
沿电场线方向电势逐渐降低
依据电场力做功 根据 UAB＝WqAB，将 WAB、q 的正负号代 入，由 UAB 的正负判断 φA、φB 的高低
判断角度
依据场源电荷 的正负
判断方法
取无穷远处电势为零，正电荷周围电势为 正值，负电荷周围电势为负值；靠近正电 荷处电势高，靠近负电荷处电势低
[填一填] 1．静电力做功 (1)特点：静电力做功与___路__径___无关，只与__初__末__位__置___ 有关． (2)计算方法 ①W＝qEd，只适用于匀强电场，其中d为沿__电__场__方__向___ 的距离． ②WAB＝qUAB，适用于_任___何__电__场_．
2．电势能 (1)定义：电荷在_电__场__中具有的势能，数值上等于将电荷 从该点移到__零__势__能___位置时静电力所做的功．
提示：EP＞EQ，φP＞φQ.
[填一填]
1．电势 (1)定义：试探电荷在电场中某点具有的__电__势__能__E_p__与它 的__电__荷__量__q___的比值． (2)定义式：φ＝____E_p_/q__. (3Байду номын сангаас矢标性：电势是__标__量____，有正负之分，其正(负)表示 该点电势__比__零__电__势__高(低)． (4)相对性：电势具有____相__对__性____，同一点的电势因选取
高考物理一轮复习 电场的能的性质教学案
电场的能的性质1．电场力做功和电势能 ⑴ 电场力做功特点：电场力做功与 无关，只与初、末 有关．匀强电场中计算公式W = （d 为沿电场方向的距离）；任何电场中的计算公式W AB = ．电场中的功能关系：① 若只有电场力做功，电势能与 能之和保持不变；② 若只有电场力和重力做功，电势能与 能之和保持不变；③ 除重力、弹簧弹力之外，其他各力对物体做的功等于物体 的变化． ⑵ 电势能：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功．电场力做功与电势能变化的关系：电场力做的功等于电势能的减少量，即W AB = = –ΔE p ．电势能的相对性：电势能是相对的，通常把电荷在离场源电荷远穷远处的电势能规定为零，或把电荷在地球表面的电势能规定为零． 2．电势：试探电荷在电场中某点具有的电势能E p 与它的电荷量q 的比值．定义式φ = ．电势是标量，有正负之分，其正（负）表示该点电势比零电势高（低）；电势具有相对性，同一点的电势因选取零电势点的不同而不同． ⑴ 等势面：电场中电势相等的各点组成的面．① 等势面一定与电场线 ；② 在同一等势面上移动电荷时电场力 功；③ 电场线方向总是从电势 的等势面指向电势 的等势面；④ 等差等势面越密的地方电场强度越 ，反之越小；⑤ 几种常见的电场的等势面分布 ⑵ 电势差：电荷在电场中，由一点A 移到另一点B 时，电场力做功与移动电荷的电荷量的比值；定义式U AB = ．① 电势差与电势的关系：U AB = ，U A B = –U BA ；② 影响因素：电势差U AB 由电场本身的性质决定，与移动的电荷q 及电场力做的功W AB 关，与零电势点的选取 关． ⑶ 匀强电场中电势差和电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积．即U = ，也可以写作E = （只适用于匀强电场）．电场中，场强方向是指电势降低 的方向．在匀强电场中，场强在数值上等于沿电场方向每单位距离上1．在电场中，下列说法正确的是 （ ）A ．某点的电场强度大，该点的电势一定高B ．某点的电势高，试探电荷在该点的电势能一定大C ．某点的场强为零，试探电荷在该点的电势能一定为零D ．某点的电势为零，试探电荷在该点的电势能一定为零2．下列说法正确的是 （ ）A ．A 、B 两点的电势差等于将正电荷从A 点移到B 点时静电力所做的功B ．电势差是一个标量，但是有正值和负值之分C ．由于静电力做功跟移动电荷的路径无关，所以电势差也跟移动电荷的路径无关，只跟这两点的位置有关D ．A 、B 两点的电势差是恒定的，所以U AB = U BA3．如图所示是某电场中的一组等势面，若A 、B 、C 、D 相邻两点间距离均为2 cm ，A 和P 点间的距离为1.5 cm ，则该电场的场强E 和P 点的电势φP 分别为 （ ） A ．500 V/m 、–2.5 V B ．1 00033 V/m 、–2.5 V C ．500 V/m 、2.5 V D ．1 00033V/m 、2.5V 〖考点1〗电场线、电场强度、电势、等势面之间的关系 【例1】如图所示，在点电荷Q 产生的电场中，将两个带正电的试探电荷q 1、q 2分别置于A 、B 两点，虚线为等势线．取无穷远处为零电势点，若将q 1、q 2移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是 （ ） A ．A 点电势大于B 点电势 B ．A 、B 两点的电场强度相等C ．q 1的电荷量小于q 2的电荷量D ．q 1在A 点的电势能小于q 2在B 点的电势能 【变式跟踪1】如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点．一带负电的粒子以速度v A 经过A 点向B 点运动，一段时间后，粒子以速度v B 经过B 点，且v B 与v A 方向相反，不计粒子重力，下列说法正确的是 （ ） A ．A 点的场强小于B 点的场强 B ．A 点的电势高于B 点的电势 C ．粒子在A 点的速度小于在B 点的速度 D ．粒子在A 点的电势能大于在B 点的电势能 〖考点2〗电场中的功能关系 【例2】如图所示为一匀强电场，某带电粒子从A 点运动到B 点．在这一运动过程中克服重力做的功为2.0 J ，电场力做的功为1.5 J ．则下列说法正确的是（ ） A ．粒子带负电 B ．粒子在A 点的电势能比在B 点少1.5 J C ．粒子在A 点的动能比在B 点多0.5 J D ．粒子在A 点的机械能比在B 点少1.5 J 【变式跟踪2】如图所示为空间某一电场的电场线，a 、b 两点为其中一条竖直向下的电场线上的两点，该两点的高度差为h ，一个质量为m 、带电荷量为 +q 的小球从a 点静止释放后沿电场线运动到b 点时速度大小为3gh ，则下列说法中正确的是（ ） A ．质量为m 、带电荷量为 +q 的小球从a 点静止释放后沿电场线运动到b 点的过程中动能增加量等于电势能减少量 B ．a 、b 两点的电势差U = mgh /2q C ．质量为m 、带电荷量为 +2q 的小球从a 点静止释放后沿电场线运动到b 点时速度大小为gh D ．质量为m 、带电荷量为–q 的小球从a 点静止释放后沿电场线运动到b 点时速度大小为gh 〖考点3〗电势高低与电势能大小的比较 【例3】如图所示，真空中M ，N 处放置两等量异号电荷，a ，b ，c 表示电场中的3条等势线，d 点和e 点位于等势线a 上，f 点位于等势线c 上，df 平行于MN .已知：一带正电的试探电荷从d 点移动到f 点时，试探电荷的电势能增加，则以下判断正确的是 （ ）A ．M 点处放置的是正电荷B ．若将带正电的试探电荷沿直线由d 点移动到e 点，则电场力先做正功、后做负功C ．d 点的电势高于f 点的电势D ．d 点的场强与f 点的场强完全相同【变式跟踪3】如图所示，虚线a ，b ，c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab ＝U bc ，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P ，R ，Q是这条轨迹上的三点，R同时在等势面b上，据此可知（）A ．三个等势面中，c 的电势最高B ．带电质点在P 点的电势能比在Q 点的小C ．带电质点在P 点的动能与电势能之和比在Q 点的小D ．带电质点在P 点的加速度比在Q 点的加速度小 〖考点4〗公式E = U /d 的拓展及应用技巧 【例4】如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0 V ，点A 处的电势为6 V ，点B 处的电势为3 V ，则电场强度的大小为 （ ） A ．200 V/m B ．200 3 V/m C ．100 V/m D ．100 3 V/m 【变式跟踪4】在匀强电场中建立一直角坐标系，如图所示．从坐标原点沿 +y 轴前进0.2 m 到A 点，电势降低了10 2 V ，从坐标原点沿 +x 轴前进0.2 m 到B 点，电势升高了102V ，则匀强电场的场强大小和方向为 （ ） A ．50 V/m ，方向B → A B ．50 V/m ，方向A → BC ．100 V/m ，方向B → AD ．100 V/m ，方向垂直AB 斜向下 〖考点5〗综合应用动力学和动能观点分析电场问题【例5】)如右图所示，两块平行金属板MN 、PQ 竖直放置，两板间的电势差U = 1.6×103V ，现将一质量m = 3.0×10－2 kg 、电荷量q = +4.0×10－5 C 的带电小球从两板左上方的A 点以初速度v 0 = 4.0 m/s 水平抛出，已知A 点距两板上端的高度h = 0.45 m ，之后小球恰好从MN 板上端内侧M 点进入两板间匀强电场，然后沿直线运动到PQ 板上的C 点，不计空气阻力，取g = 10 m/s 2，求： ⑴ 带电小球到达M 点时的速度大小； ⑵ C 点到PQ 板上端的距离L ； ⑶ 小球到达C 点时的动能E k ．【变式跟踪5】如图所示，在绝缘水平面上，有相距为L 的A 、B 两点，分别固定着两个带电荷量均为Q的正电荷. O 为AB 连线的中点，a 、b 是AB 连线上两点，其中Aa = Bb = L /4．一质量为m 、电荷量为 +q 的小滑块（可视为质点）以初动能E k0从a 点出发，沿AB 直线向b 运动，其中小滑块第一次经过O 点时的动能为2E k0，第一次到达b 点时的动能恰好为零，小滑块最终停在O 点，已知静电力常量为k ．求：⑴ 小滑块与水平面间滑动摩擦力的大小；⑵ 小滑块刚要到达b 点时加速度的大小和方向； ⑶ 小滑块运动的总路程l 路．1．【2011·江苏卷】一粒子从A 点射入电场，从B 点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力．下列说法正确的有 （ ） A ．粒子带负电荷 B ．粒子的加速度先不变，后变小C ．粒子的速度不断增大D ．粒子的电势能先减小，后增大【预测1】如图所示，在两等量异种点电荷连线上有D 、E 、F 三点，且DE = EF ．K 、M 、L 分别为过D 、E 、F 三点的等势面．一不计重力的带负电粒子，从a 点射入电场，运动轨迹如图中实线所示，以|W ab |表示该粒子从a 点到b 点电场力做功的数值，以|W bc |表示该粒子从b 点到c 点电场力做功的数值，则 （ ） A ．|W ab | = |W bc | B ．|W ab | < |W bc |C ．粒子由a 点到b 点，动能减少D ．a 点的电势较b 点的电势低1．如图所示，竖直平面内的同心圆是一点电荷在真空中形成电场的一簇等势线，一带正电的小球从A 点静止释放，沿直线到达C 点时速度为零，以下说法正确的是 （ ） A ．此点电荷为负电荷 B ．场强E A > E B > E CC ．电势φ A > φ B > φCD ．小球在A 点的电势能小于在C 点的电势能 2．如图所示，实线为某孤立点电荷产生的电场的几条电场线，虚线是某一带电粒子通过该电场区域的运动轨迹，a 、b 是轨迹上的两点．若带电粒子在运动中只受电场力的作用，下列说法中正确的是 （ ） A ．该电场是由负点电荷所激发的电场 B ．电场中a 点的电势比b 点的电势高C ．带电粒子在a 点的加速度比在b 点的加速度大D ．带电粒子在a 点的动能比在b 点的动能大3．空间中P 、Q 两点处各固定一个点电荷，其中P 点处于正电荷，P 、Q 两点附近电场的等势面分布如图所示，a 、b 、c 、d 为电场中的4个点，则 （ ） A ．P 、Q 两点处的电荷等量同种 B ．a 点和b 点的电场强度相同 C ．c 点的电势低于d 点的电势 D ．负电荷从a 到c ，电势能减少4．如图所示，在绝缘的斜面上方，存在着匀强电场，电场方向平行于斜面向上，斜面上的带电金属块在平行于斜面的力F 作用下沿斜面移动．已知金属块在移动的过程中，力F 做功32 J ，金属块克服电场力做功8 J ，金属块克服摩擦力做功16 J ，重力势能增加18 J ，则在此过程中金属块的 （ ）A ．动能减少10 JB ．电势能增加24 JC ．机械能减少24 JD ．内能增加16 J5．如图所示，在光滑绝缘的水平面上，存在一个水平方向的匀强电场，电场强度大小为E ，在水平面上有一个半径为R 的圆周，其中PQ 为直径，C 为圆周上的一点，在O 点将一带正电的小球以相同的初速率向各个方向水平射出时，小球在电场力的作用下可以到达圆周的任何点，但小球到达C 点时的速度最大．已知PQ 与PC 间的夹角为θ = 30°，则关于该电场强度E 的方向及PC 间的电势差大小说法正确的是（ ） A ．E 的方向为由P 指向Q ，U PC = 3ER B ．E 的方向为由Q 指向C ，U PC = 3ER /2 C ．E 的方向为由P 指向C ，U PC = 2ER D ．E 的方向为由O 指向C ，U PC = 3ER /2 6．如图所示，固定于同一条竖直线上的A ，B 是两个带等量异种电荷的点电荷，电荷量分别为+Q 和–Q ，A ，B 相距为2d .MN 是竖直放置的光滑绝缘细杆，另有一个穿过细杆的带电小球p ，其质量为m ，电荷量为 +q （可视为点电荷，不影响电场的分布）．现将小球p 从与点电荷A 等高的C 处由静止开始释放，小球p 向下运动到距C 点距离为d 的O 点时，速度为v ，已知MN 与AB 之间的距离为d ，静电力常量为k ，重力加速度为g .求： ⑴ C ，O 间的电势差U CO ；⑵小球p在O点时的加速度；⑶小球p经过与点电荷B 等高的D 点时的速度参考答案：1．路径 位置 AB 动 重力势能和动 机械能 E pA –E pB2．E p /q 垂直 不做 高 低 大 W AB /q φA – φB 无 无 Ed U /d 最快 电势1．D ；电势虽然由电场本身决定，但它的大小与场强无因果关系，A 错；电势高低由电场决定，而电势能的大小由电场和电荷共同决定，负电荷在电势较高处的电势能较小，故B 错；场强为零的点，电势和电势能都不一定为零，故C 错；由电势的定义式可知，电势为零和电势能为零是同一个点，D 正确． 2．BC3．B ；由E = U /d 得：E = U CB /(BC sin60°) = 1 00033V/m ，U BP = E ·PB sin 60° =2.5 V ，由于φB =0，所以φP = –U BP = –2.5 V ，故B 正确．例1 C ；由于电场力做负功，所以Q 应带负电荷，由负点电荷产生电场的电场线的分布规律可判断出φ B >φA ，故A 项错误；由E = kQ /r 2，r 不相等，所以E A ≠ E B ，B 项错误；由φA = W A∞/q 1、φB = W B ∞/q 2，因为W A∞ = W B ∞，φ A < φ B < 0，所以 1/q 1 > 1/q 2，即q 1 < q 2，故C 项正确；由于克服电场力做功相等，且无穷远处电势能为零，所以q 1在A 点的电势能等于q 2在B 点的电势能，故D 项错误．变式1 B ；如果电场为匀强电场并且场强方向向右，也可出现题干所述情况，A 错误；带负电的粒子先向右减速后向左加速，其受力向左，电场线方向向右，故A 点的电势高于B 点的电势，B 正确；带负电的粒子受到向左的力，由A 到B 电场力做负功，动能减小，速度减小，粒子在A 点的速度大于在B 点的速度，粒子在A 点的电势能小于在B 点的电势能，C 、D 错误． 例2 CD ；从粒子的运动轨迹可以看出，粒子所受的电场力方向与场强方向相同，粒子带正电，A 错误；粒子从A 点运动到B 点，电场力做功1.5 J ，说明电势能减少1.5 J ，B 错误；对粒子应用动能定理得：W 电 + W 重 = E kB - E kA ，代入数据解得E kB - E kA = 1.5 J – 2.0 J = – 0.5 J ，C 正确；粒子机械能的变化量等于除重力外其他力做的功，电场力做功1.5 J ，则粒子的机械能增加1.5 J ，D 正确． 变式2 BD ；质量为m 、带电荷量为 +q 的小球从a 点静止释放后沿电场线运动到b 点的过程中，机械能与电势能之和守恒，其动能增加量等于重力势能、电势能的减少量之和，选项A 错误；设a 、b 之间的电势差为U ，由题意，质量为m 、带电荷量为 +q 的小球从a 点静止释放后沿电场线运动到b 点时速度大小为3gh ，根据动能定理，mgh + qU = (1/2)m ·3gh ，解得qU = mgh /2，a 、b 两点的电势差U = mgh /2q ，选项B 正确；质量为m 、带电荷量为 +2q 的小球从a 点静止释放后沿电场线运动到b 点时，由动能定理得mgh + 2qU = mv 12/2，解得v 1 = 2gh ，选项C 错误；质量为m 、带电荷量为– q 的小球从a 点静止释放后沿电场线运动到b 点时，由动能定理得mgh – qU = m v 22/2，解得v 2 = gh ，选项D 正确．例3 B ；根据题意，带正电的试探电荷在f 点的电势能高于d 点的电势能，又因为正电荷的电势能越高，代表这个点的电势越高，所以f 点的电势高于d 点的电势，选项C 错误；因为f 点的电势高于d 点的电势，这说明c 等势线上各点电势高于a 等势线上各点电势，又因为顺着电场线方向电势越来越低，所以连接M ，N 处两点的电场线由N 指向M ，故N 点处放置的是正电荷，选项A 错误；据等量异种电荷周围电场线的分布情况，可知，d 点的场强方向与f 点的场强方向肯定不同，所以选项D 错误；由于电场线由N 指向M ，所以正电荷在沿直线由d 点移动到e 点的过程中，电势能先减小后增大，即电场力先做正功、后做负功，或者根据电场力方向与运动方向间的夹角判断，选项B 正确．变式3 A ；由于带点质点做曲线运动，其所受电场力的方向必定指向轨迹的凹侧，且和等势面垂直，考虑到质点带负电，所以电场线方向是从c 指向b 再指向a ，根据沿着电场线的方向电势逐渐减小，可知U c > U b > U a ，故选项A 正确；质点带负电，且P 点的电势低于Q 点，根据负电荷在电势越低的地方电势能越大，可知带电质点在P 点的电势能比在Q 点的大，选项B 错误；根据能量守恒定律，带电质点在运动过程中各点处的功能与电势能之和保持不变，选项C 错误；由于相邻等势面之间的电势差相等，P 点处的等势线较密，所以E P > E Q ，qE p > qE Q ，根据牛顿第二定律，带电质点在P 点的加速度比在Q 点的加速度大，选项D 错误．本题答案为A ．例4 A ；在匀强电场中，沿某一方向电势降落，则在这一方向上电势均匀降落，故OA 的中点C 的电势φC = 3 V ，如图所示，因此B 、C 为等势面．O 点到BC 的距离d = OC sin α，而sin α = OB /(OB 2 + OC 2)1/2= 0.5，所以d = OC /2 = 1.5×10－2m.根据E = U /d 得E = U /d = 200 V/m ，故选项A 正确、选项B 、C 、D 错误．变式4 C ；如图所示，连接A 、B 两点并找到AB 的中点C ，由题意知φC = φO ，连接OC ，则OC 为等势面．由几何关系可知，l AB = 2l OA = 2l OB = 0.22m ，OC 垂直于AB ，AB 就是匀强电场中的一根电场线，则U BA = 202V ，故E = U BA /l BA = 100 V/m ，方向由B 指向A ，故选项C 正确．例5 ⑴ 设小球到达M 点时的速度大小为v ，从A 到M 的过程中，由机械能守恒，有：12mv 2 – 12mv 20 = mgh 得v = v 20＋2gh = 5.0 m/s ．⑵ 如图所示，设小球到达M 点时的速度方向与MN 板间的夹角为θ，则有：sin θ = 0.8．在两平行板间运动时，小球受水平方向的静电力和竖直向下的重力作用，因为小球在电场内做直线运动，由动力学知识可知，小球受到的静电力方向水平向右，合力方向与速度的方向一致．设极板间的电场强度为E 、极板间距离为d ，则有tan θ = v 0/v = qE /mg 、U = Ed ，L = d cot θ，联立①②③④式，代入数据，可解得C 点到PQ 板上端的距离L = 0.12 m ．⑶ 从M 到C 的过程中，由动能定理，有：E k –12mv 2= qU + mgL 代入数据，可求得小球到达C 点时的动能E k = 0.475 J ．变式5 ⑴ 由Aa = Bb = L /4，O 为AB 连线的中点可知a 、b 关于O 点对称，则a 、b 之间的电势差为U ab＝0，设小滑块与水平面间摩擦力的大小为F f ，滑块从a →b 的过程，由动能定理得：q ·U ab – F f L /2＝0 – E k0，解得：F f = 2E k0/L ．⑵ 根据库仑定律，小滑块刚要到达b 点时受到的库仑力的合力为：F =kQq L 2 - kQqL2 = 128kQq 9L 2，根据牛顿第二定律，小滑块刚要到达b 点时加速度的大小为a = F ＋F f m = 128kQq 9mL 2 + 2E k0mL ，方向由b 指向O （或向左）．⑶ 设滑块从a →O 的过程中电场力做功为W ，由动能定理得：W –F f ·L /4 = 2E k0–E k0，解得W ＝1.5E k0．对于小滑块从a 开始运动到最终在O 点停下的整个过程中，由动能定理得：W - F f ·lL ．1．AB ；电场线如图所示，由于受力总指向运动轨迹的凹侧，故粒子带负电荷，A 对；由电场线分布知电场力先不变，后越来越小，由a = F /m 知B 对；电场力一直做负功，粒子速度一直减小，电势能一直增加，C 、D 错． 预测1 C ；由等量异种点电荷的电场线特点可知靠近电荷处电场强度大，类比公式U = Ed 知|U ab | > |U bc |，而W = qU ，所以|W ab | > |W bc |，则A 、B 均错误；从带负电粒子的运动轨迹可知该粒子从a点到c 点受到大体向左的作用力，故左侧为正电荷，从左向右电势降低，则D 错误；粒子由a 点到b 点，电场力做负功，电势能增加，动能减少，则C 正确． 1．D ；小球从A 点由静止释放到达C 点时速度为零，说明电场方向由C 点指向A 点，此点电荷为正电荷，选项A 错误；从题图可以看出C 点的电场线的密度大于A点，故C点的场强大于A 点的场强，且E C > E B > E A ，选项B 错误；沿电场线的方向电势逐渐降低，C 点的电势高于A 点的电势，φC > φB >φA ，选项C 错误；小球从A 点到C 点，电场力做负功，电势能增加，小球在A 点的电势能小于在C 点的电势能，选项D 正确．2．CD ；根据题图示以及题干条件，无法判断场源电荷的正负，也不能判断出电场线的方向，a 点、b 点电势的高低无法判断，A 、B 错误；根据电场线密处电场强度大，电场线疏处电场强度小的特点，得出E a >E b ，利用牛顿第二定律可知a = F /m = qE /m ，带电粒子在a 点的加速度比在b 点的加速度大，C 正确；若粒子从a 点运动到b 点，电场力做负功，带电粒子的动能减小；若粒子从b 点运动到a 点，电场力做正功，带电粒子的动能增大，D 正确．3．D ；由题中所给的等势面分布图是对称的及电场线与等势面垂直可得，P 、Q 两点应为等量的异种电荷，A 错；a 、b 两点的电场强度大小相等，但方向不同，故B 错；因P 处为正电荷，因此c 点的电势高于d 点的电势，C 错；因P 处为正电荷，故Q 处为负电荷，负电荷从靠Q 较近的a 点移到靠P 较近的c 点时，电场力做正功，电势能减小，D 对．4．AD ；由动能定理可知ΔE k = 32J – 8J – 16J – 18J = – 10J ，A 正确；克服电场力做功为8J ，则电势能增加8 J ，B 错误；机械能的改变量等于除重力以外的其他力所做的总功，故应为ΔE = 32J – 8J – 16J = 8J ，C 错误；物体内能的增加量等于克服摩擦力所做的功，D 正确．5．D ；由题意知，过C 点的切面应是圆周上离O 点最远的等势面，半径OC 与等势面垂直，E 的方向为由O 指向C ，OC 与PC 间的夹角为θ = 30°，U PC = E ×d PC cos 30° = E ×3R ×32= 3ER /2． 6．⑴ 小球p 由C 运动到O 时，由动能定理得：mgd + qU CO = 12mv 2 – 0，∴U CO = mv 2－2mgd2q．⑵ 小球p 经过O 点时受力如右图所示：由库仑定律得：F 1＝F 2＝kQq2d2，它们的合力为：F = F 1cos45° + F 2cos45° = 2kQq 2d 2，∴p 在O 点处的加速度a = F ＋mgm=2kQq2d 2m+ g ，方向竖直向下． ⑶ 由电场特点可知，在C ，D 间电场的分布是对称的，即小球p 由C 运动到O 与由O运动到D 的过程中合外力做的功是相等的，运用动能定理W 合 = 12mv 2D – 0 = 2mv 2/2，解得v D = 2v ．。
(新课标)高考物理一轮复习 第六章 静电场 第1讲 电场的力的性质教案-人教版高三全册物理教案
第六章静电场[研透全国卷]高考对本章知识的考查主要以选择、计算为主，主要考点有：(1)电场的基本概念和规律；(2)牛顿运动定律、动能定理及功能关系在静电场中的综合应用问题；(3)带电粒子在电场中的加速、偏转等问题.2018年的高考中，对本章知识的考查仍将是热点之一，主要以选择题的方式考查静电场的基本知识，以综合题的方式考查静电场知识与其他知识的综合应用.考点内容要求题型一、电场力的性质物质的电结构、电荷守恒Ⅰ选择静电现象的解释Ⅰ点电荷Ⅰ库仑定律Ⅱ静电场Ⅰ电场强度、点电荷的电场强度Ⅱ电场线Ⅰ二、电场能的性质电势能、电势Ⅰ选择电势差Ⅱ三、电容器、带电粒子在电场中的运动匀强电场中电势差与电场强度的关系Ⅰ选择、计算带电粒子在匀强电场中的运动Ⅱ示波管Ⅰ常见电容器Ⅰ电容器的电压、电荷量和电容的关系Ⅰ第1讲电场的力的性质知识点一点电荷电荷守恒库仑定律1.点电荷：当带电体本身的对研究的问题影响可以忽略不计时，可以将带电体视为点电荷.点电荷是一种理想化模型.2.电荷守恒定律(1)内容：电荷既不会创生，也不会消失，只能从一个物体到另一个物体，或者从物体的一部分到另一部分，在转移的过程中，电荷的总量.(2)三种起电方式：、、.3.库仑定律(1)内容：中两个静止点电荷之间的相互作用力与它们的成正比，与它们的成反比，作用力的方向在.(2)表达式：F＝，式中k＝9.0×109N·m2/C2，叫静电力常量.(3)适用条件：中的.答案：1.大小和形状 2.(1)转移转移保持不变(2)摩擦起电接触起电感应起电 3.(1)真空电荷量的乘积距离的平方它们的连线上(2)k q1q2r2(3)真空静止点电荷知识点二静电场电场强度电场线1.静电场：静电场是客观存在于电荷周围的一种，其基本性质是对放入其中的电荷有.2.电场强度(1)定义式：E＝，是矢量，单位：N/C或V/m.(2)点电荷的场强：E＝.(3)方向：规定在电场中某点为该点的电场强度方向.3.电场线(1)电场线的特点：①电场线从正电荷出发，终止于，或来自无穷远处，终止于.②电场线在电场中.③在同一电场中，电场线越密的地方电场强度越大.④电场线上某点的切线方向表示该点的______________.(2)几种典型电场的电场线：答案：1.物质 力的作用 2.(1)F q (2)kQ r2 (3)正电荷 受力的方向 3.(1)①负电荷或无穷远处 负电荷 ②不相交 ④电场强度方向(1)任何带电体所带的电荷量都是元电荷的整数倍.( ) (2)点电荷和电场线都是客观存在的.( ) (3)根据F ＝kq 1q 2r 2，当r →0时，F →∞.( ) (4)电场强度反映了电场力的性质，所以电场中某点的电场强度与试探电荷在该点所受的电场力成正比.( )(5)电场中某点的电场强度方向即为正电荷在该点所受的电场力的方向.( ) (6)由静止释放的带电粒子(不计重力)，其运动轨道一定与电场线重合.( ) 答案：(1) (2) (3) (4) (5) (6)考点电荷守恒定律和库仑定律1.在用库仑定律公式时，无论是正电荷还是负电荷，均代入电荷量的绝对值；根据同种电荷相斥、异种电荷相吸判断库仑力的方向.2.两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反.3.库仑力存在极大值，由公式F ＝k q 1q 2r 2可以看出，在两带电体的间距及电荷量之和一定的条件下，当q 1＝q 2时，F 最大.4.不能根据公式错误地推论：当r →0时，F →∞.其实，在这样的条件下，两个带电体已经不能再看成点电荷了.考向1 对库仑定律的理解[典例1] 如下图，两个质量均为m 的完全相同的金属球壳a 与b ，其壳层的厚度和质量分布均匀，将它们固定于绝缘支架上，两球心间的距离为l ，l 为球壳外半径r 的3倍.假设使它们带上等量异种电荷，电荷量的绝对值均为Q ，那么，a 、b 之间的万有引力F 1与库仑力F 2为( )A.F 1＝G m 2l 2，F 2＝k Q 2l 2B.F 1≠G m 2l 2，F 2≠k Q 2l 2C.F 1≠G m 2l 2，F 2＝k Q 2l 2D.F 1＝G m 2l 2，F 2≠k Q 2l2[解析] 虽然两球心间的距离l 只有球壳外半径r 的3倍，但由于其壳层的厚度和质量分布均匀，两球壳可看做质量集中于球心的质点，因此，可以应用万有引力定律求F 1；而此题中由于a 、b 两球壳所带异种电荷相互吸引，使它们各自的电荷分布不均匀，即相互靠近的一侧电荷分布比较密集，又因两球心间的距离l 只有其外半径r 的3倍，不满足l 远大于r 的要求，故不能将两带电球壳看成点电荷，所以库仑定律不适用，D 正确.[答案] D考向2 库仑定律与电荷守恒定律的综合[典例2] (2017·河南安阳调研)两个分别带有电荷量－Q 和＋5Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F ，两小球相互接触后将其固定距离变为r2，那么两球间库仑力的大小为( ) A.5F 16 B.F5 C.4F5D.16F 5[解析] 两球相距r 时，根据库仑定律F ＝kQ ·5Qr 2，两球接触后，带电荷量均为2Q ，那么F ′＝k 2Q ·2Q ⎝ ⎛⎭⎪⎫r 22，由以上两式可解得F ′＝16F5，D 正确.[答案] D完全相同的带电体接触后电荷的分配原那么(1)假设两带电体带同种电荷q 1、q 2，那么接触后电荷量平均分配，即q 1′＝q 2′＝q 1＋q 22.(2)假设两带电体带异种电荷q 1、q 2，那么接触后电荷量先中和后平分，即q 1′＝q 2′＝|q 1＋q 2|2，电性与带电荷量大的带电体相同. 考点库仑力作用下的平衡问题1.静电场中带电体平衡问题的解题思路(1)确定研究对象.如果有几个物体相互作用时，要依据题意，适当选取“整体法〞或“隔离法〞，确定研究对象.(2)受力分析.注意多了一个库仑力⎝⎛⎭⎪⎫F ＝kq 1q 2r 2. 2.三个自由点电荷的平衡问题(1)条件：两个点电荷在第三个点电荷处的合场强为零，或每个点电荷受到的两个库仑力必须大小相等，方向相反.(2)规律“三点共线〞——三个点电荷分布在同一直线上； “两同夹异〞——正负电荷相互间隔； “两大夹小〞——中间电荷的电荷量最小； “近小远大〞——中间电荷靠近电荷量较小的电荷.考向1 “三个自由点电荷平衡〞的问题[典例3] 如下图，在一条直线上有两个相距0.4 m 的点电荷A 、B ，A 带电＋Q ，B 带电－9Q .现引入第三个点电荷C ，恰好使三个点电荷均在电场力的作用下处于平衡状态，那么C 的带电性质及位置应为( )A.正，B 的右边0.4 m 处B.正，B 的左边0.2 m 处C.负，A 的左边0.2 m 处D.负，A 的右边0.2 m 处[解析] 要使三个电荷均处于平衡状态，必须满足“两同夹异〞、“两大夹小〞的原那么，所以选项C 正确.[答案] C考向2 共点力作用下的平衡问题[典例4] (2016·浙江卷)(多项选择)如下图，把A 、B 两个相同的导电小球分别用长为0.10 m 的绝缘细线悬挂于O A 和O B 两点.用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定.两球接触后分开，平衡时距离为 0.12 m.已测得每个小球质量是8.0×10－4kg ，带电小球可视为点电荷，重力加速度取g ＝10 m/s 2，静电力常量k ＝9.0×109N·m 2/C 2，那么( )A.两球所带电荷量相等B.A 球所受的静电力为1.0×10－2N C.B 球所带的电荷量为46×10－8 C D.A 、B 两球连线中点处的电场强度为0[解题指导] 两球接触后分开，带电量相等，根据平衡条件结合几何关系可求出静电力及电荷量.[解析] 因A 、B 两球相同，故接触后两球所带的电荷量相同，故A 项正确；由题意知平衡时A 、B 两球离悬点的高度为h ＝0.102－0.062m ＝0.08 m ，设细线与竖直方向夹角为θ，那么tan θ＝0.060.08＝34，由tan θ＝F mg ，知A 球所受的静电力F ＝mg tan θ＝6.0×10－3N ，B项错误；由库仑定律F ＝k Q 2r 2，得B 球所带的电荷量Q ＝rFk ＝0.12× 6.0×10－39.0×109 C ＝46×10－8C ，那么C 项正确；A 、B 两球带同种电荷，那么A 、B 两球连线中点处的电场强度为0，故D 项正确.[答案] ACD[变式1] (多项选择)如下图，用两根长度相同的绝缘细线把一个质量为0.1 kg 的小球A 悬挂到水平板的M 、N 两点，A 上带有Q ＝3.0×10－6C 的正电荷.两线夹角为120°，两线上的拉力大小分别为F 1和F 2.A 的正下方0.3 m 处放有一带等量异种电荷的小球B ，B 与绝缘支架的总质量为 0.2 kg(重力加速度取g ＝10 m/s 2；静电力常量k ＝9.0×109N·m 2/C 2，A 、B 球可视为点电荷)，那么( )A.支架对地面的压力大小为2.0 NB.两线上的拉力大小F 1＝F 2＝1.9 NC.将B 水平右移，使M 、A 、B 在同一直线上，此时两线上的拉力大小F 1＝1.225 N ，F 2＝1.0 ND.将B 移到无穷远处，两线上的拉力大小F 1＝F 2＝0.866 N答案：BC 解析：A 、B 间库仑力为引力，大小为F ＝k Q 2r 2＝0.9 N ，B 与绝缘支架的总重力G 2＝m 2g ＝2.0 N ，由力的平衡可知，支架对地面的压力为1.1 N ，A 项错.由于两线的夹角为120°，根据对称性可知，两线上的拉力大小相等，与A 的重力和库仑力的合力大小相等，即F 1＝F 2＝G 1＋F ＝1.9 N ，B 项正确；将B 水平右移，使M 、A 、B 在同一直线上，此时库仑力为F ′＝kQ 2r ′2＝0.225 N ，没有B 时，F 1、F 2上的拉力与A 的重力相等，即等于1.0 N ，当B 水平右移，使M 、A 、B 在同一直线上时，F 2上拉力不变，那么根据力的平衡可得F 1＝1.0 N ＋0.225 N ＝1.225 N ，C 项正确；将B 移到无穷远处，B 对A 的作用力为零，两线上的拉力等于A 球的重力大小，即为1.0 N ，D 项错误.共点力作用下平衡问题的分析方法考点 电场强度和电场线的理解及应用1.电场强度的性质矢量性电场强度E 是表示电场力的性质的一个物理量，规定正电荷受力方向为该点场强的方向唯一性电场中某一点的电场强度E 是唯一的，它的大小和方向与放入该点的电荷q 无关，它决定于形成电场的电荷(场源电荷)及空间位置叠加性如果有几个静止电荷在空间同时产生电场，那么空间某点的场强是各场源电荷单独存在时在该点所产生的场强的矢量和2.电场强度的三个计算公式公式 适用条件 说明定义式E ＝Fq 任何电场某点的场强为确定值，大小及方向与q 无关决定式E ＝kQ r 2真空中点 电荷的电场 E 由场源电荷Q 和场源电荷到某点的距离r 决定关系式 E ＝U d匀强电场d 是沿电场方向的距离3.电场线的特点(1)电场线上每一点的切线方向与该点的场强方向一致. (2)电场线从正电荷或无穷远出发，终止于无限远或负电荷. (3)电场线在电场中不相交、不闭合、不中断.(4)在同一电场中，电场线越密集的地方场强越大，电场线越稀疏的地方场强越小. (5)沿电场线的方向电势逐渐降低，匀强电场中电场线方向是电势降落最快的方向.考向1 对电场强度的理解[典例5] 如图甲所示，在x 轴上有一个点电荷Q (图中未画出)，Q 、A 、B 为轴上三点.放在A 、B 两点的检验电荷受到的电场力跟检验电荷所带电荷量的关系如图乙所示.以x 轴的正方向为电场力的正方向，那么( )甲乙A.点电荷Q 一定为正电荷B.点电荷Q 在A 、B 之间C.A 点的电场强度大小为2×103N/C D.同一电荷在A 点受到的电场力比B 点的大[解题指导] 此题的关键是对图象的理解.A 点场强为正，即沿x 轴正方向；B 点场强为负，即沿x 轴负方向，且E A >E B ，可用假设法分析.[解析] 由图乙知，两直线都是过原点的倾斜直线，由场强的定义式可知，其斜率的绝对值大小为各点的场强大小，那么E A ＝2×103N/C ，E B ＝0.5×103N/C ＝E A4，同一电荷在A 点受到的电场力比B 点的大；由图中电场力的方向可得A 、B 两点电场强度方向相反，那么点电荷Q 在A 、B 之间，且为负电荷，应选项B 、C 、D 正确.[答案] BCD考向2 对电场线的理解及应用[典例6] P 、Q 两电荷的电场线分布如下图，a 、b 、c 、d 为电场中的四点，c 、d 关于PQ 连线的中垂线对称.一个离子从a 运动到b (不计重力)，轨迹如下图，那么以下判断正确的选项是( )A.P 带负电B.c 、d 两点的电场强度相同C.离子在运动过程中受到P 的吸引力D.离子从a 到b ，电场力做正功[解析] 由电场线的方向可知选项A 错误；c 、d 两点的场强大小相同，但方向不同，选项B错误；离子所受电场力的方向应该指向曲线的凹侧，故可以判断出离子在运动过程中受到P电荷的吸引力，选项C正确；离子从a到b，电场力做负功，选项D错误.[答案] C[变式2] 某静电场中的电场线方向不确定，分布如下图，带电粒子在电场中仅受静电力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的选项是( )A.粒子必定带正电荷B.该静电场一定是孤立正电荷产生的C.粒子在M点的加速度小于它在N点的加速度D.粒子在M点的速度大于它在N点的速度答案：C 解析：带电粒子所受静电力沿电场线的切线方向或其反方向，且指向曲线弯曲的内侧，静电力方向大致向上，因不知电场线的方向，粒子的电性无法确定，所以选项A错误.电场线是弯曲的，那么一定不是孤立点电荷的电场，所以选项B错误.N点处电场线密，那么场强大，粒子受到的静电力大，产生的加速度也大，所以选项C正确.因静电力大致向上，粒子由M运动到N时，静电力做正功，粒子动能增加，速度增加，所以选项D错误.电场线、运动轨迹、电荷正负的判断方法(1)“运动与力两线法〞——画出“速度线〞(运动轨迹在初始位置的切线)与“力线〞(在初始位置电场线的切线方向)，从二者的夹角情况来分析曲线运动的情况.(2)“三不知时要假设〞——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向，是题意中相互制约的三个方面，假设其中的任一个，可顺次向下分析判定各待求量；假设三个都不知(三不知)，那么要用“假设法〞分别讨论各种情况.考点电场强度的叠加与计算1.叠加原理：多个电荷在空间某处产生的电场为各电荷在该处所产生的电场强度的矢量和.2.运算法那么：平行四边形定那么.3.计算电场强度常用的五种方法(1)电场叠加合成法.(2)平衡条件求解法.(3)对称法.(4)补偿法.(5)等效法.考向1 点电荷电场的叠加[典例7] 直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如下图.M 、N 两点各固定一负点电荷，一电量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零.静电力常量用k 表示.假设将该正点电荷移到G 点，那么H 点处场强的大小和方向分别为( )A.3kQ 4a 2，沿y 轴正向 B.3kQ 4a 2，沿y 轴负向 C.5kQ4a2，沿y 轴正向 D.5kQ4a2，沿y 轴负向 [解题指导] (1)分析正点电荷Q 在G 点产生的场强大小和方向.(2)根据场强的矢量合成法那么判断M 、N 两点固定的负点电荷在G 点产生的场强大小和方向.(3)根据对称性判断出M 、N 两点固定的负点电荷在H 点产生的场强大小和方向. (4)计算出正点电荷移到G 点时，该正点电荷在H 点产生的场强大小和方向. (5)将二者按照矢量合成法那么进行合成.[解析] 处于O 点的正点电荷在G 点处产生的场强E 1＝k Q a2，方向沿y 轴负向；又因为G 点处场强为零，所以M 、N 处两负点电荷在G 点共同产生的场强E 2＝E 1＝k Q a2，方向沿y 轴正向；根据对称性，M 、N 处两负点电荷在H 点共同产生的场强E 3＝E 2＝k Q a2，方向沿y 轴负向；将该正点电荷移到G 处，该正点电荷在H 点产生的场强E 4＝k Q2a 〕2，方向沿y 轴正向，所以H 点的场强E ＝E 3－E 4＝3kQ4a2，方向沿y 轴负向.[答案] B考向2 点电荷的电场与匀强电场的叠加[典例8] 如下图，在水平向右、大小为E 的匀强电场中，在O 点固定一电荷量为Q 的正电荷，A 、B 、C 、D 为以O 为圆心、半径为r 的同一圆周上的四点，B 、D 连线与电场线平行，A 、C 连线与电场线垂直.那么( )A.A 点的场强大小为E 2＋k 2Q 2r4B.B 点的场强大小为E －k Q r2 C.D 点的场强大小不可能为0 D.A 、C 两点的场强相同[解析] ＋Q 在A 点的电场强度沿OA 方向，大小为k Q r2，所以A 点的合电场强度大小为E 2＋k 2Q 2r 4，A 正确；同理，B 点的电场强度大小为E ＋k Q r 2，B 错误；如果E ＝k Qr2，那么D 点的电场强度为0，C 错误；A 、C 两点的电场强度大小相等，但方向不同，D 错误.[答案] A考向3 点电荷与均匀带电体场强的叠加[典例9] 如下图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷.b 点处的场强为零，那么d 点处场强的大小为(k 为静电力常量)( )A.k 3q R2B.k 10q 9R 2C.kQ ＋qR 2D.k 9Q ＋q 9R2[解题指导] b 点处场强为零是a 点的点电荷和带电圆盘在b 点叠加的结果，即a 点的点电荷在b 点的场强与带电圆盘在b 点场强等大反向，再应用对称性可求d 点场强.[解析] 由于b 点处的场强为零，根据电场叠加原理知，带电圆盘和a 点处点电荷在b 点处产生的场强大小相等、方向相反.在d 点处带电圆盘和a 点处点电荷产生的场强方向相同，所以E ＝kq 3R 〕2＋k q R 2＝k 10q9R2，所以选项B 正确. [答案] B1.点电荷电场、匀强电场场强叠加一般应用合成法即可.2.均匀带电体与点电荷场强叠加一般应用对称法.3.计算均匀带电体某点场强一般应用补偿法或微元法.1.[点电荷场强计算]如下图，真空中O 点有一点电荷，在它产生的电场中有a 、b 两点，a 点的场强大小为E a ，方向与ab 连线成60°角，b 点的场强大小为E b ，方向与ab 连线成30°角.关于a 、b 两点场强大小E a 、E b 的关系，以下结论正确的选项是( )A.E a ＝33E b B.E a ＝13E bC.E a ＝3E bD.E a ＝3E b答案：D 解析：由题图可知，r b ＝3r a ，再由E ＝kQ r 2可知，E a E b ＝r 2br 2a＝3，故D 正确.2.[库仑力作用下的平衡问题]在光滑绝缘的水平地面上放置着四个相同的金属小球，小球A 、B 、C 位于等边三角形的三个顶点上，小球D 位于三角形的中心，如下图.现让小球A 、B 、C 带等量的正电荷Q ，让小球D 带负电荷q ，使四个小球均处于静止状态，那么Q 与q 的比值为( )A.13 B.33C.3D. 3答案：D 解析：设等边三角形的边长为a ，由几何知识可知，BD ＝a ·cos 30°·23＝33a ，以B 为研究对象，由平衡条件可知，kQ 2a 2cos 30°×2＝kQq BD 2，解得Qq＝3，D 正确.3.[电场的叠加]均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场.如下图，在半球面AB 上均匀分布着正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球面顶点与球心O 的轴线，在轴线上有M 、N 两点，OM ＝ON ＝2R .M 点的场强大小为E ，那么N 点的场强大小为( )A.kq 4R 2 B.kq2R 2－E C.kq4R2－E D.kq4R2＋E 答案：B 解析：假设将带电荷量为2q 的球面放在O 处，均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场.那么在M 、N 点所产生的电场为E ＝k ·2q2R 〕2＝kq 2R 2，由题知当半球面如题图所示在M 点产生的场强为E ，那么N 点的场强为E ′＝kq 2R2－E ，选项B 正确.4.[电场力、速度、轨迹的关系]如下图，实线表示电场线，虚线表示带电粒子运动的轨迹，带电粒子只受电场力的作用，运动过程中电势能逐渐减少，它运动到b 处时的运动方向与受力方向可能的是( )答案：D 解析：由于带电粒子只受电场力的作用，而且运动过程中电势能逐渐减小，可判断电场力做正功，即电场力与粒子速度方向夹角为锐角，且两者在轨迹两侧，综上所述，可判断只有D 项正确.5.[共点力平衡]如下图，水平天花板下用长度相同的绝缘细线悬挂起来的两个相同的带电小球A 、B ，左边放一带正电的固定球P 时，两悬线都保持竖直方向.下面说法正确的选项是( )A.A 球带正电，B 球带负电，并且A 球带电荷量较B 球带电荷量大B.A 球带正电，B 球带负电，并且A 球带电荷量较B 球带电荷量小C.A 球带负电，B 球带正电，并且A 球带电荷量较B 球带电荷量小D.A 球带负电，B 球带正电，并且A 球带电荷量较B 球带电荷量大答案：C 解析：存在固定球P 时，对A 、B 球受力分析，由于悬线都沿竖直方向，说明水平方向各自合力为零，说明A 球带负电而B 球带正电.由于A 、B 球在水平方向各受两个力，而A 、B 之间的库仑力大小相等，方向相反，可得P 对A 、B 的水平方向的库仑力大小相等，方向相反.根据F ＝kQqr 2以及A 离P 近，可知A 球带电荷量较小，B 球带电荷量较大，故C 正确.。
高三一轮复习：电场能的性质(含答案)
第二讲电场能的性质一、静电力做功的特点在电场中将电荷夕从A点移动到3点,静电力做功与路径无关,只与A、8两点的位置有关.说明：〔1〕静电力做功的特点不仅适用于匀强电场,而且适用于任何电场；〔2〕只要初、末位置确定了,移动电荷q做的功就是叱3就是确定值.二、电势能1、定义：电荷在电场中具有的势能叫电势能.类似于物体在重力场中具有重力势能.用Ep表示©2、静电力做功与电势能变化的关系1匕8 = -AE p = E pA- EpB3、电势能与重力势能的类比重力势能电势能〔1〕重力做功与路径无关,只与始末位置有关, 引出了重力势能〔1〕电场力做功与路径无关,只与始末位置有关,引出了电势能〔2〕重力做功是重力势能转化为其他形式的能的量度〔2〕电场力做功是电势能转化为其他形式的能的量度〔3〕= ->Ep = mgh A -mgh B⑶=-△/=E P A -E P B〔4〕重力势能的数值具有相对性,可以是正值, 也可以是负值.〔4〕电势能的数值具有相对性,可以是正值, 也可以是负值1、定义：电荷在电场中某一点的电势能与它的电荷量的比值,叫做这一点的电势,用伊表示.电势是表征电场中某点能的性质的物理量,仅与电场中某点性质有关,与电场力做功的值及试探电荷的电荷量、电性无关.E2、定义式：夕=一匕q3、单位：电势的单位是伏特〔V〕, 1V=1J/C4、电势上下与电场线的关系：沿电场线方向,电势降低,四、等势面1、定义：电场中电势相同的各点构成的面,叫做等势而.2、等势而的特点:〔1〕在同一等势而上各点电势相等,所以在同一等势而上移动电荷,电场力不做功;〔2〕电场线跟等势面一定垂直,并且由电势高的等势而指向电势低的等势而: 〔3〕等势面越密,电场强度越大:〔4〕等势而不相交,不相切.3、几种电场的电场线及等势面 〔1〕孤立正点电荷〔3〕等量同种电荷匀强电场 的等势而注意：①等量同种电荷连线和中线上 连线上：中点电势最小②等量异种电荷连线上和中线上连线上：由正电荷到负电荷电势逐渐减小, 中线上：各点电势相等且都等于零. 五、电势差1、定义：电荷夕在电场中A 、8两点间移动时,电场力所做的功也is 跟它的电荷量夕 的比值,叫做A 、8间的电势差,也叫电压.3、单位：伏(V)4、电势差与电势的关系：U AB =(p A - (p,,电势差是标量,可以是正值,也可以是负 值. 六、电场强度的另一种表述中线上：由中点到无穷远电势逐渐减小, 无穷远电势为零.〔2〕等量异种电荷〔4〕匀强电场:电场线、等学面1、表述：在匀强电场中,电场强度的大小等于两点间的电势差与两点间沿电场强度方向距离的比值.2、公式：石=巴也d3、数值：电场强度在数值上等于沿电场方向每单位距离上降低的电势.4、单位：伏特每米(V/m),且lV/m=lN/C.注恚：(1)电场强度的方向就是电势降低最快的方向,但是,电势降落的方向不一定是电场强度的方向.(2)电场线与等势而处处垂直,并且电场线由高等势面指向低等势面.(3)在同一幅图中,等差等势而越密(即相邻等势而间距越小)的地方,场强越大.(4)电场强度与电势无直接关系.、物理量内容电场强度E电势. 电势差U区别定义放入电场中某一点的电荷受到的电场力跟它的电荷量的比值电荷在电场中某一点的电势能与它的电荷量的比值在电场中两点间移动电荷时,电场力所做的功跟电荷量的比值定义式E=r q9上 q W U= —q 方向规定为正电荷在该点所受电场力的方向标量,无方向标量,无方向大小数值上等于单位电荷受到的力数值上等于单位正电荷具有的电势能数值上等于单位正电荷从一点移到另一点时,电场力所做的功物理意义描述电场的力的性质描述电场的能的性质描述电场的能的性质联系①场强的方向是电势降落最快的方向,但电势降落的方向不一定是场强的方向②电势与场强大小之间不存在任何关系,电势为零的点,场强不一定为零；电势高的地方,场强不一定大：场强为零的地方,电势不一定为零：场强大的地方,电势不一定高③场强的大小等于沿场强方向每单位长度上的电势降落,即石=2或U=E4(匀强电场) d④电势差等于电场中两点电势间的差,即%-6【例1】如下图,在.点处放置一个正电荷.在过.点的竖直平面内的A 点,自由释放一个带正电的小球,小球的质量为〃人电荷量为小小球落下的轨迹如图中虚线所示,它 与以.为圆心、H 为半径的圆〔图中实线表示〕相交于8、.两点,.、.在同一水平线上, N8OC=30° , A 距离0c 的竖直高度为人假设小球通过8点的速度为%那么以下说法中正确 的是〔〕A.小球通过.点的速度大小是历B.小球通过.点的速度大小是"GC.小球由A 到C 电场力做功是2D.小球由A 到C 机械能的损失是机 22解析：B 、C 两点电势相等,5-C 电场力不做功. 由动能定理,B —C, 1/2 WP C 2-1/2 ,nv 2 =mgRsin 300小球由A 到C 机械能的损失即克服电场力做功是」E=mgh-l/2 m*「=〃gS-R/2〕 - 1/2 〃八「 答案：BD 【练习1］如下图,竖直向上的匀强电场中,绝缘轻质弹簧竖直立于水平地面上,上 而放一质量为,〃的带正电小球,小球与弹簧不连接,施加外力厂将小球向下压至某位置静 止.现撤去R 小球从静止开始运动到离开弹簧的过程中,重力、电场力对小球所做的功分 别为明和1%,小球离开弹簧时速度为打不计空气阻力,那么上述过程中〔〕A.小球与弹簧组成的系统机械能守恒 /B.小球的重力势能增加一叱 1 1 Q Ec.小球的机械能增加W/+L 〞/叁2 D.小球的电势能减少W,■解析：此题考查势能大小和机械能守恒.由于电场力做正功,故小球与弹簧组成的系统 机械能增加,机械能不守恒,故A 选项错误；重力做功是重力势能变化的量度,由题意知 重力做负功,重力势能增加,故B 选项正确；小球增加的机械能在数值上等于除重力和弹 力外,外力所做的功即卬2.故C 选项错误；根据电场力做功是电势能变化的量度,电场力做 正功电势能减少,电场力做负功电势能增加,故D 选项正确.答案：BD【方法总结】电场中的功能关系： 1 .功能关系〔1〕假设只有电场力做功,电势能与动能之和保持不变；(2)假设只有电场力和重力做功,电势能、重力势能、动能之和保持不变； (3)除重力之外,其他各力对物体做的功等于物体机械能的变化；vj =i 广+&R(4)所有力对物体所做的功,等于物体动能的变化.2 .带电粒子在电场中做曲线运动时正负功的判断(1)粒子速度方向一定沿轨迹的切线方向,粒子受力方向一定沿电场线指向轨迹凹侧；⑵电场力与速度方向间夹角小于90.,电场力做正功；夹角大于90.,电场力做负功.3 .电场力做功的计算方法(1)由公式计算,此公式只适用于匀强电场,可变形为(2)由W=*U来计算,此公式适用于任何形式的静电场⑶由动能定理来计算：叱也场力+卬其他力⑷由电势能的变化计算：W t^=E pl-E p2【例2】如下图,在竖直平面内固定的圆形绝缘轨道的圆心在.点,半径为八内壁光滑,A、8两点分别是圆弧的最低点和最高点.该区间存在方向水平向右的匀强电场,一质量为〃人带负电的小球在轨道内侧做完整的圆周运动(电荷量不变),经.点时速度最大, 0、C连线与竖直方向的夹角8=60.,重力加速度为g. --------- -ff --------- -(1)求小球所受到的电场力大小：(.,女一(2)小球在A点速度小多大时,小球经B点时对轨道的压力最小？年号沙匚^解析：(1)对小球受力分析如下图,小球在C点速度最大,那么"在该点电场力与重力的合力沿半径方向,所以小球受到的电场力大小F=/nj?tan 8=小〃发_______ 口(2)小球要到达8点,必须到达.点时速度最小；在.点速度一D 最小时,小球经8点时对轨道的压力也最小.设在.点轨道 .童/ ), 对小球的压力恰为零,那么有--- 3^ ------------ *施=心得丫=痂由轨道上A点运动到.点的过程,由动能定理得〃?g・r(l+cos 6)+F・rsin 0=^nv(r—^mv2解得：%=2也获答案：(2)2•7茄【练习2】如下图,在场强大小为E的匀强电场中,一根不可伸长的绝缘细线一端拴一个质量为,〃电荷量为g的带负电小球,另一端固定在.点,把小球拉到使细线水平的位置A,然后将小球由静止释放,小球沿弧线运动到细线与水平成分60.的位置8时速度为零.以下说法正确的选项是〔〕A.小球重力与电场力的关系是=J5功力一^77B.小球重力与电场力的关系是“=C.球在8点时,细线拉力为7 =D.球在8点时,细线拉力为7=2%解析：从 A 到8 由动能定理得/^/sin60o^E/〔l-cos600〕=0 /. Eq =旧mg由圆周运动规律得T - mg sin 60s - qEcos6O0 = 0 ,7 =答案：BC【例3】某静电场中的电场线如下图,带电粒子在电场中仅受电场力作用,其运动轨迹如图中虚线所示,由M运动到N,以下说法正确的选项是〔〕A.粒子必定带正电荷/ / /B.粒子在M点的加速度大于它在N点的加速度/C.粒子在M点的加速度小于它在N点的加速度/D.粒子在时点的动能小于它在N点的动能解析：根据电荷运动轨迹弯曲的情况,可以确定点电荷受电场力的方向沿电场线方向, 故此点电荷带正电,A选项正确.由于电场线越密,场强越大,点电荷受电场力就越大,根据牛顿第二定律可知其加速度也越大,故此点电荷在N点加速度大,C选项正确.粒子从M 点到N点,电场力做正功,根据动能定理得此点电荷在N点动能大,故D选项正确.答案：ACD【练习3】如下图,xQv平面内有一匀强电场,场强为E,方向未知,电场线跟x轴的负方向夹角为仇电子在坐标平面xOy内,从原点.以大小为vo方向沿x正方向的初速度射入电场,最后打在y轴上的M 点.电子的质量为加,电荷量为e,重力不计.那么〔〕A..点电势高于M点电势B.运动过程中电子在M点电势能最大C.运动过程中,电子的电势能先减少后增加D.电场对电子先做负功,后做正功\\\\\解析：由电子的运动轨迹知,电子受到的电场力方向斜向上,故电场方向斜向下,M点电势高于O点,A 错误,电子在M点电势能最小,B错误,运动过程中,电子先克服电场力做功,后电场力对电子做正功,故C 错误,D正确.答案：D【方法总结】4 .比拟电势上下的方法(1)沿电场线方向,电势越来越低.(2)判断出U AB的正负,再由U48=(P.— %,比拟%、%的大小,假设U ,、8>0 ,那么%假设U A8<°,那么% V%.5 .电势能大小的比拟方法(1)做功判断法电场力做正功时电势能减小；电场力做负功时电势能增大.(对正、负电荷都适用).(2)依据电势上下判断正电荷在电势高处具有的电势能大,负电荷在电势低处具有的电势能大.【例4】图示的实线为某电场中的电场线,虚线是一个负的检验电荷在这个电场中运动的轨迹,假设电荷是从a处运动到〃处,不计重力作用°以下判断正确的选项是()A.电荷从〃到〃加速度减小B.电荷在〃处的电势能比〃处小C.,,处电势比“处高D.电荷在〃处速度比a处小解析：此题考察的是电场线的相关知识答案：D【练习4】如下图,实线为不知方向的三条电场线,从电场中M点以相同速度飞出“、〃两个带电粒子,运动轨迹如图中虚线所示.那么A. “、〃的电性一定相反B. “的速度将减小,〃的速度将增加C. “的加速度将减小,8的加速度将增加D.两个粒子的电势能一个增加一个减小答案：AC【例5】如下图,虚线,八乐c代表电场中的三个等势面,相邻等势而之间的电势差相等,即“月⑨篦,实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹,P、 . .是这条轨迹上的两点.据此可知()A.三个等势而中,.的电势最高B.带电质点通过P点时的电势能较.点大C.带电质点通过尸点时的动能较.点大D.带电质点通过尸点时的加速度较.点大解析：等差等势面密集的地方场强大,稀疏的地方场强小,由图知尸点的场强大,那么质点通过尸点时的加速度大,应选项D对.根据电场线与等势面垂直,定性画出过P、.两点的电场线,假设质点从.向尸运动,根据初速度的方向和轨迹偏转方向可判定质点在Q 点所受电场力F的方向如下图,可以得出等势面.的电势最高,选项A正确.由.向尸运动过程中,电场力做负功,动能减少,电势能增加,应选项B对C错.假设质点从尸向. 运动,也可得出选项B正确.答案：ABD【练习5】某同学研究电子在匀强电场中的运动时,得到了电子由〃点运动到b点的轨迹(虚线所示),图中一组平行实线可能是电场线,也可能是等势而,那么以下说法正确的选项是 ()A.不管图中实线是电场线还是等势面,“点的电势都比〃点的电势低B.不管图中实线是电场线还是等势而,〞点的场强都比〃点的场强小C.如果图中实线是电场线,电子在〃点动能较大D.如果图中实线是等势面,电子在点动能较小解析：如果实线是电场线,由运动轨迹判断,电子受水平向右的电场力,场强方向水平向左,“点的电势低于〃点的电势,电子在“点动能较小；如果实线是等势面,由运动轨迹判断,电子受竖直向下的电场力,场强方向竖直向上,〃点的电势高于〃点的电势,电子在〃点动能较小.故D项正确,其他三项都不正确.答案：D【例6】如图甲所示,ABCD是匀强电场中一正方形的四个顶点,己知A、B、C三点的电势分别是%=15V,%=3V,外.=-3V,由此可以推断D点电势..是多少伏？4 ------------------- 线 ---------------- 不DI I 、// «! ：!y J；! M \।! I s'!: ：、工可•：；：“/、；I __________ 上二 ........ .....B C B C甲乙解析：解法一：由于等势面跟电场线垂直,匀强电场的等势面和电场线都是等间距的平行的直线,所以可以先选取一条直线,在直线上找出与A、B、C、D四点对应电势相等的点,由此确定与D点等势的点,从而确定D点的电势.根据A、B、C三点电势的特点,连接AC并在AC连线上取三分点M、N两点,使AM = MN=NC,如图乙所示,尽管AC不一定是场强方向,但可以肯定AM、MN、NC在场强方向上的投影长度相等.由U"一一〕V = 6V .= Ed 可知, U AM = U MN =U NC =％=由此可知,9N=3V,9“ =9V, B、N两点在同一等势线上,根据几何知识不难证实MD平行于BN,即MD也为等势线,所以〔P D=〔P M=9V.解法二：在匀强电场中,任何一条直线上两点间〔等势面除外〕的电势差一定与这两点间的距离成正比.如图丙所示,连接AC、BD交于O点那么有U M =Uoc , U BO = U O］〕,…=y = fv = 9V, (p o =(p s -9V = 15V -9V = 6V .9B一 % = %所以°.=2夕.一%=2乂6丫-3丫 = 9丫 .解法三：由匀强电场的特点知,在匀强电场中,相互平行的相等的线段的两端点电势差 相等.故有U"=U QC =9八一% =..一%,所以8〃=9V.答案：9V【练习6］如下图匀强电场中只有“、b 、c 三点.在以它们为顶点的三角形中,N 〞 = 30.,Zc=90° .电场方向与三角形所在平面平行.〃、b 和c 点的电势分别为 〔2-JJ 〕V 、〔2 + JJ 〕V 和2V.该三角形的外接圆上最低、最高电势分别为〔〕解析：在匀强电场中,沿某一方向电势是均匀变化的.由以=〔2 —J2〕V, %=〔2 + J5〕V 知,在匀强电场中连线ab 的中点O 处电势%="善 = 2V,又 Q =2V,所以连线Oc 是一条等势线,过O 点作Oc 的垂线即是一条电场线,如下图.由题知电场线E 与圆的交点d 处电势最低,且有电二线■,二 8厂? 解得外=ov,同R R ・ cos30理知点e 处电势最高,0=4V.答案：B【例7】如下图,一电场的电场线分布关于〕,轴〔沿竖直方向〕对称,0、M 、N 是〕,轴上的三个点,且0M=MN° P 点在〕,轴右侧,MP_LON .贝女 〕一 A. M 点的电势比P 点的电势高//B.将负电荷由.点移动到尸点,电场力做正功C. M 、N 两点间的电势差大于O 、M 两点间的电势差 '修 ,D.在.点静止释放一带正电粒子,该粒子将沿y 轴做直线运动।解析：此题考查由电场线的分布确定电场的任意位置场强大小、电势上下及带电粒子在 电场中力与运动的关系,意在考查考生对电场线、场强、电势、电势差等根本概念的理解能A. (2-我V 、(2 + x/3)VB. 0V 、 4VD. 0V 、2/V力.在静电场中,沿着电场线方向,电势降低,A 项正确；负电荷在电场中受力方向与电场 线的切线方向相反,故由O 向尸运动时,电场力做负功,B 项错；由电场线的疏密程度可 知,OM 段的任意点场强均大于MN 段任意点场强,故移动同一正电荷在OM 段和MN 段间 运动,电场力在OM 段做功较多,故.W 两点间电势差大于MN 两点间电势差,C 项错；根 据电场线关于y 轴对称,故〕,轴上场强方向处处沿〕,轴正方向,故带正电粒子受力始终沿y 轴正方向,故粒子做直线运动,D 项正确.答案：AD【练习7】如图是匀强电场遇到空腔导体后的局部电场线分布图,电场方向如图中箭头 所示,m 、N 、.是以直电场线上一点O 为圆心的同一圆周上的三点,OQ 连线垂直于MN.以 下说法正确的选项是〔 〕E । A. O 点电势与.点电势相等\ / B.将一负电荷由M 点移到.点,电荷的电势能增加\ ：\°\—pyc..、M 间的电势差小于N 、.间的电势差D.在.点释放一个正电荷,正电荷所受电场力将沿与0.垂直的方向竖直向上 答案：B 课后作业1.空间有一匀强电场,在电场中建立如下图的直角坐标系O —xyz, M 、N 、P 为电场 中的三个点,M 点的坐标为〔0, ", 0〕, N 点的坐标为Q, 0, 0〕, P 点的坐标为〔",米；〕. 电场方向平行于直线MM M 点电势为0, N 点电势为IV,那么尸点的电势为〔〕解析：MN 间的距离为血尸点在MN 连线上的投影点离M 点的距离为坐,所以P4 3点的电势为：-^j=^-xl=^V, D 正确.答案：D2 . 一个正电荷从无穷远处〔电势为0〕移入电场中的M 点,电场力做功8.0x10-9焦耳, 假设将另一个等量的负电荷从无穷远处移入同一电场中的N 点,必须克服电场力做功9.0x10-9 焦耳,那么M 、N 两点的电势大小的关系是〔 〕范2 出2 14Vh A.B.CD.A. 9N<〔pM<0B. 0<〔p,Kf<q〕NC. 0MV0N<OD. 0<g〕N<〔PM答案：A3 .如下图,光滑绝缘细杆AB,水平放置于被固定的带负电荷的小球的正上方,小球的电荷量为.,可视为点电荷.〃、b是水平细杆上的两点,且在以带负电小球为圆心的同一竖直圆周上.一个质量为,〃、电荷量为g的带正电的小圆环〔可视为质点〕套在细杆上,由〃点静止释放,在小圆环由“点运动到〃点的过程中,以下说法中正确的选项是〔〕A.小圆环所受库仑力的大小先增大后减小.a,/、b 〃B.小圆环的加速度先增大后减小 --- <一B；.㊀；C.小圆环的动能先增加后减少、、、D.小圆环与负电荷组成的系统电势能先增加后减少解析：库仑力的大小先增大后减小；加速度先减小后增大；由动能定理,电场力先做正功后做负功,因而动能先增加后减少,电势能先减少后增加.答案：AC4 .如图,A、8两点各放一电荷量均为.的等量异种电荷,有一竖直放置的光滑绝缘细杆在两电荷连线的垂直平分线上,“、b、c是杆上的三点,且心=bc=h b、.关于两电荷连线对称.质量为小、带正电荷g的小环套在细杆上,自“点由静止释放,贝水〕A.小环通过b点时速度为传乜刈十.B.小环通过c点时速度为炳bA BC.小环从b到c速度可能先减小后增大? ........... ㊀Q c QD.小环做匀加速直线运动解析：中垂线上各点的合场强均为水平向右,与环的运动方向垂直不做功,故小环做自由落体运动.答案：AD5.如下图,平行线代表电场线,但未标明方向,一个带正电、电荷量为10—2c的微粒在电场中仅受电场力作用,当它从A点运动到B点时动能减少了0.1 J,A点的电势为一10V,那么①8点的电势为10V .. ....2 / /②电场线方向从右向左7 y~♦ / ③微粒的运动轨迹可能是轨迹1 /……④微粒的运动轨迹可能是轨迹2以上说法正确的选项是〔A. ®@C. 〔gX3〕解析：因微粒仅受电场力作用,且由A 点到8点时动能减少,故电场力做负功,电场力 的方向水平向左,轨迹应为虚线1;由叱w=Uwq=-0.1J,可得：&8=-10V,由U M = 9八一可得〔pH - 〔pA ~ yAB = 0 V,综上所述选项C 正确.答案：C6.如下图,某区域电场线左右对称分布,M 、N 为对称线上的两点.以下说法正确的 是〔〕A. M 点电势一定低于N 点电势,nJ N I B. M 点场强一定大于N 点场强JlHl Ut//C,正电荷在M 点的电势能大于在N 点的电势能胪觥D.将电子从M 点移动到N 点,电场力做正功 ； 解析：从图示电场线的分布示意图可知,MN 所在直线的电场线方向由M 指向N,那么M 点电势一定高于N 点电势；由于N 点所在处电场线分布密,所以N 点场强大于M 点场强； 正电荷在电势高处电势能尢故在M 点电势能大于在N 点电势能；电子从M 点移动到N 点, 要克服电场力做功.综上所述,C 选项正确.答案：C7 .位于A 、8处的两个带有不等量负电的点电荷在平而内电势分布如下图,图中实线 表示等势线,贝女 〕A."点和"点的电场强度相同B .正电荷从.点移到〃点,电场力做正功C.负电荷从“点移到c 点,电场力做正功D.正电荷从e 点沿图中虚线移到了点电势能不变解析：同一检验电荷在〃、b 两点受力方向不同,所以A 错误；由于A 、8两处有负电 荷,所以,等势线由外向内表示的电势越来越低.将正电荷从.点移到,/点,正电荷的电势 能增加,静电力做负功,B 错误；负电荷从“点移到.点,电势能减少,静电力做正功,C 正确；正电荷沿虚线从e 点移到了点的过程中,电势先降低再升高,电势能先减小后增大, D 错误.答案：C8 .如下图,真空中有一个固定的点电荷,电荷量为+..图中的虚线表示该点电荷形 成的电场中的四个等势而.有两个一价离子股、M 不计重力,也不计它们之间的电场力〕先B. D. ®®后从〃点以相同的速率诙射入该电场,运动轨迹分别为曲线qm和“狼,其中〃、夕分别是它们离固定点电荷最近的位置.以上说法中正确的选项是〔〕……•-］、A. M 一定是正离子,N一定是负离子/三不B. M在〃点的速率一定大于N在q点的速率\层黑产：C. M在b点的速率一定大于N在.点的速率 a •、：以二3；* ..D. M从p-b过程电势能的增量一定小于N从a-q电势能的增量解析：根据轨迹向合外力的方向弯曲可知,M一定是负离子,N 一定是正离子,A错误;M离子从“到〃静电力做正功,动能增加,N离子从4到g静电力做负功,动能减少,而初速度相等,故M在〃点的速率一定大于N在g点的速率,B正确；“灰•在同一等势面上, 离子由“到〃和由"到.电场力都不做功,故M在.点的速率等于N在.点的速率,C错误；由等势面可知仰＞00,所以财从〃一〃过程电势能的增量小于N从a-q电势能的增量, 故D正确.答案：BD9 .图中虚线为匀强电场中与场强方向垂直的等间距平行直线,两粒子V、N质量相等, 所带电荷的绝对值也相等.现将M、N从虚线上的.点以相同速率射出,两粒子在电场中运动的轨迹分别如图中两条实线所示.点"、b、C为实线与虚线的交点,.点电势高于c点.假设不计重力,那么〔〕A. M带负电荷,N带正电荷B. N在a点的速度与M在c点的速度大小相等C. N在从.点运动至a点的过程中克服电场力做功D. M在从.点运动至〃点的过程中,电场力对它做的功等于零解析：由.点电势高于c点电势知,场强方向垂直虚线向下,由两粒子运动轨迹的弯曲方向知N粒子所受电场力方向向上,M粒子所受电场力方向向下,故M粒子带正电、N粒子带负电,A错误.N粒子从.点运动到4点,电场力做正功.M粒子从.点运动到c点电场力也做正功.由于Uao=U〃,且M、N粒子质量相等,电荷的绝对值相等,由动能定理易知B正确.因.点电势低于4点电势,且N粒子带负电,故N粒子运动中电势能减少, 电场力做正功,C错误.0、.两点位于同一等势线上,D正确.答案：BD10 .如下图,在粗糙的斜而上固定一点电荷.,在M点无初速度地释放带有恒定电荷的小物块,小物块在.的电场中沿斜而运动到N点静止,那么从M到N的过程中〔〕A.小物块所受的电场力减小B.小物块的电势能可能增加C.小物块电势能变化量的大小一定小于克服摩擦力做的功D.时点的电势一定高于N点的电势解析：.为点电荷,由于M点距点电荷.的距离比N点小,所以小物块在N点受到的电场力小于在M点受到的电场力,选项A正确.由小物块的初、末状态可知,小物块从M 到N的过程先加。
高考物理复习第六章静电场第2讲电场能的性质市赛课公开课一等奖省名师优质课获奖PPT课件
37/75
例3 如图10所表示，在平面直角坐标系中，有方向平行于坐标平面匀
强电场，其中坐标原点O处电势为0，点A
处电势为6 V，点B处电势为3 V，则电
场强度大小为
√A.200 V/m
C.100 V/m
B.200 3 V/m D.100 3 V/m
图10
解析 答案 38/75
变式8 如图11为某匀强电场等势面分布图，每两个相邻等势面相距2 cm，
27/75
例2 如图5所表示，P是固定点电荷，虚线是以P为圆心两个圆.带电粒 子Q在P电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上 三个点.若Q仅受P电场力作用，其在a、b、c点加速度大小分别为aa、ab、 ac，速度大小分别为va、vb、vc，则 A.aa>ab>ac，va>vc>vb B.aa>ab>ac，vb>vc>va C.ab>ac>aa，vb>vc>va
φB－φA＝φC－φD，得φD＝－2 V， 又O是AC中点， 则 φO＝φA＋2 φC＝2 V.
解析 答案 41/75
拓展点 静电场φ－x图象问题 1.电场强度大小等于φ－x图线斜率大小，电场强度为零处，φ－x图线存 在极值，其切线斜率为零. 2.在φ－x图象中能够直接判断各点电势大小，并可依据电势大小关系确 定电场强度方向. 3.在φ－x图象中分析电荷移动时电势能改变，可用WAB＝qUAB，进而分 析WAB正负，然后作出判断.
则该匀强电场场强大小和方向分别为
A.E＝100 V/m，竖直向下
B.E＝100 V/m，竖直向上
√C.E＝100 V/m，水平向左
D.E＝100 V/m，水平向右
高考物理一轮复习 第六章 静电场 第2讲 电场的能的性质教案
第2讲 电场的能的性质知识点一 电场力做功和电势能 1．电场力做功(1)特点：静电力做功与________无关，只与________有关． (2)计算方法①W ＝qEd ，只适用于匀强电场，其中d 为沿________的距离． ②W AB ＝qU AB ，适用于________． 2．电势能(1)定义：电荷在________中具有的势能，数值上等于将电荷从该点移到________位置时静电力所做的功．(2)静电力做功与电势能变化的关系：静电力做的功等于________，即W AB ＝E p A －E p B ＝－ΔE p .(3)电势能具有相对性．答案：1.(1)实际路径 初末位置 (2)①电场方向 ②任何电场 2.(1)电场 零势能 (2)电势能的减少量 知识点二 电势、等势面、电势差 1．电势(1)定义：电荷在电场中某一点的________与它的________的比值． (2)定义式：φ＝E p q.(3)相对性：电势具有相对性，同一点的电势因________的选取不同而不同． 2．等势面(1)定义：电场中________的各点构成的面． (2)特点①在等势面上移动电荷，电场力不做功．②等势面一定与电场线垂直，即与场强方向________．③电场线总是由电势________的等势面指向电势________的等势面． ④等差等势面的疏密表示电场的强弱(等差等势面越密的地方，电场线越密)． 3．电势差(1)定义：电荷在电场中，由一点A 移到另一点B 时，电场力所做的功W AB 与移动的电荷的电量q 的比值．(2)定义式：U AB ＝________.(3)电势差与电势的关系：U AB ＝________，U AB ＝－U BA . (4)电势差与电场强度的关系匀强电场中两点间的电势差等于电场强度与这两点沿________的距离的乘积，即U AB ＝Ed . 答案：1.(1)电势能 电荷量 (3)零电势点 2．(1)电势相等 (2)②垂直 ③高 低 3．(2)W ABq(3)φA －φB (4)电场方向(1)电场力做功与重力做功相似，均与路径无关．( ) (2)电场中电场强度为零的地方电势一定为零．( ) (3)沿电场线方向电场强度越来越小，电势逐渐降低．( )(4)A 、B 两点间的电势差等于将正电荷从A 移到B 点时静电力所做的功．( ) (5)A 、B 两点的电势差是恒定的，所以U AB ＝U BA .( ) (6)电势是矢量，既有大小也有方向．( )(7)等差等势线越密的地方，电场线越密，电场强度越大．( ) (8)电场中电势降低的方向，就是电场强度的方向．( ) 答案： (2)× (3)× (4)× (5)× (6)×(8)×点电荷的电势电势的叠加遵守标量的加法，如果知道了点电荷的电势表达式，在分析电势叠加问题时会更得心应手．推导：规定无穷远处电势为零，根据静电力做功和电势能变化的关系W AB ＝E p A －E p B ，可把点电荷Q 形成电场中的A 点写为E p A ＝E p A －0＝W A →∞，其中W A →∞表示把电荷q 从A 点移动到无穷远处的过程中，Q 对q 的静电力所做的功，即W A →∞＝＝kQqr A，则φA＝E p A q ＝kQ r A.考点电势高低及电势能大小的比较1．电势高低的判断考向1 场强与电势的判断[典例1] 如图所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O.下列关于x轴上的电场强度和电势的说法中正确的是( )A．O点的电场强度为零，电势最低B．O点的电场强度为零，电势最高C．从O点沿x轴正方向，电场强度减小，电势升高D．从O点沿x轴正方向，电场强度增大，电势降低[解题指导] O点场强可用微元法判断；电势高低可应用做功法判断．[解析] 圆环上均匀分布着正电荷，可以将圆环等效为很多正点电荷的组成，同一条直径的两端点的点电荷的合场强类似于两个等量同种点电荷的合场强，故圆环的中心的合场强一定为零．x轴上的合场强，在圆环的右侧的合场强沿x轴向右，左侧的合场强沿x轴向左，电场强度都呈现先增大后减小的特征，由沿场强方向的电势降低，得O点的电势最高．综上知选项B正确．[答案] B考向2 电势、电势能的判断[典例2] (多选)如图所示，在x 轴上相距为L 的两点固定两个等量异种点电荷＋Q 、－Q ，虚线是以＋Q 所在点为圆心、L2为半径的圆，a 、b 、c 、d 是圆上的四个点，其中a 、c 两点在x轴上，b 、d 两点关于x 轴对称．下列判断正确的是( )A ．b 、d 两点处的电势相同B ．四个点中c 点处的电势最低C ．b 、d 两点处的电场强度相同D ．将一试探电荷＋q 沿圆周由a 点移至c 点，＋q 的电势能减小[解析] 由等量异种点电荷的电场线分布及等势面特点知，A 、B 正确，C 错误．四点中a 点电势最高、c 点电势最低，正电荷在电势越低处电势能越小，故D 正确．[答案] ABD1．电场线与等势面的关系：电场线与等势面垂直，并从电势较高的等势面指向电势较低的等势面．2．电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强度大的地方，电势不一定高．3．电势能与电势的关系：正电荷在电势高的地方电势能大；负电荷在电势低的地方电势能大．考点电势差与电场强度的关系1．公式E ＝U d的三点注意 (1)只适用于匀强电场．(2)d 为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离． (3)电场强度的方向是电势降低最快的方向． 2．两个重要推论推论1：匀强电场中的任一线段AB 的中点C 的电势，等于φC ＝φA ＋φB2，如图甲所示．甲 乙推论2：匀强电场中若两线段AB ∥CD ，且AB ＝CD ，则U AB ＝U CD (或φA －φB ＝φC －φD )，如图乙所示．考向1 匀强电场中场强与电势差的关系[典例3] 如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为零，点A 处的电势为6 V ，点B 处的电势为3 V ，则电场强度的大小为( )A ．200 V/mB ．200 3 V/mC ．100 V/mD ．100 3 V/m[解题指导] 在OA 上找到与B 点等电势的C 点，连接B 、C 为等势线→由电场线与等势线垂直，方向由高电势点指向低电势点，确定电场线→根据电场强度与电势差的关系U ＝Ed 计算．[解析] 匀强电场的电场线与等势面都是平行、等间距排列的，且电场线与等势面处处垂直，沿着电场线方向电势均匀降落，取OA 中点C ，则C 点电势为3 V ，连接BC 即为电场中的一条等势线，作等势线的垂线，即电场中的电场线．E ＝U d ＝3 VOC ·sin 30°＝200 V/m.[答案] A[变式1] 如图所示，在光滑绝缘的水平面上，存在一个水平方向的匀强电场，电场强度大小为E ，在水平面上有一个半径为R 的圆周，其中PQ 为直径，C 为圆周上的一点，在O 点将一带正电的小球以相同的速度向各个方向水平射出时，小球在电场力的作用下可以到达圆周的任何点，但小球到达C 点时的速度最大．已知PQ 与PC 间的夹角为θ＝30°，则关于该电场强度E 的方向及PC 间的电势差大小说法正确的是( )A ．E 的方向为由P 指向Q ，U PC ＝3ERB ．E 的方向为由Q 指向C ，U PC ＝3ER 2C ．E 的方向为由P 指向C ，U PC ＝2ERD ．E 的方向为由O 指向C ，U PC ＝3ER2答案：D 解析：由题意知，过C 点的切面应是圆周上离O 点最远的等势面，半径OC 与等势面垂直，E 的方向为由O 指向C ，OC 与PC 间夹角为θ＝30°，则连线OC 与PC 间夹角也为30°，因此直线d PC ＝3R ，则电场方向的长度为3R cos 30°，则U PC ＝E ×3R ×32＝3ER2，选项D 正确．考向2 非匀强电场中场强与电势差的关系[典例4] (多选)如图所示，实线表示电场线，下列关于电势差的说法中正确的是( )A ．若AB ＝BC ，则U AB >U BC B ．若AB ＝BC ，则U AB ＝U BC C ．若AB ＝BC ，则U AB <U BCD ．在匀强电场中，与电场垂直的方向上任意两点间的电势差为零[解析] 由电场线的疏密可知，A 、B 之间比B 、C 之间的平均电场强度大，由U ＝E d 可知，AB ＝BC 时，U AB >U BC ，即A 对，B 、C 错．等势面与电场线始终相互垂直，故D 对．[答案] ADE ＝Ud在非匀强电场中的应用 (1)解释等差等势面的疏密与电场强度大小的关系，当电势差U 一定时，电场强度E 越大，则沿电场强度方向的距离d 越小，即电场强度越大，等差等势面越密．(2)定性判断非匀强电场电势差的大小关系，如距离相等的两点间的电势差，E 越大，U 越大；E 越小，U 越小．(3)利用φx 图象的斜率判断沿x 方向电场强度E x 随位置的变化规律．在φx 图象中斜率k ＝ΔφΔx ＝U d＝E x ，斜率的大小表示电场强度的大小，正负表示电场强度的方向．考点电场线、等势线(面)及带电粒子的运动轨迹问题1．几种常见的典型电场的等势面比较(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负．(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等．考向1 电场线与运动轨迹的关系[典例5] 如图所示，实线表示电场线，虚线表示带电粒子只在电场力作用下的运动轨迹，a 、b 为其运动轨迹上的两点，可以判定( )A ．粒子在a 点的速度大于在b 点的速度B ．粒子在a 点的加速度大于在b 点的加速度C ．粒子一定带正电荷D ．粒子在a 点的电势能大于在b 点的电势能 [解题指导] 解答本题的一般方法为： (1)任意假设粒子的运动方向．(2)从轨迹上任选一点，一般选在与电场线的交点． (3)确定该点速度方向，即轨迹切线方向．(4)确定粒子在该点所受电场力的方向(根据轨迹介于力和速度两个方向之间判断)．(5)确定其他量的变化．[解析] 该粒子在电场中做曲线运动，则电场力应指向轨迹的凹侧且沿电场线的切线方向，设粒子由a向b运动，则其所受电场力方向和速度方向的关系如图所示，可知电场力做正功，粒子速度增加，电势能减小，A选项错，D选项对；b点处电场线比a点处电场线密，即粒子在b点所受电场力大，加速度大，B选项错；因电场线方向不确定，所以粒子的电性不确定，C选项错．(假设粒子由b向a运动同样可得出结论)[答案] D考向2 等势线与运动轨迹的关系[典例6] 两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中( )A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小[解析] 带电粒子在A处时，由于电场线与等势面垂直，所以粒子所受电场力方向与速度方向垂直，由此可知粒子做曲线运动，带电粒子在进入电场时的电势能εA＝qφA，离开电场时的电势能ε∞＝qφ∞，φA＝φ∞＝0，所以εA＝ε∞.粒子在A点时所受电场力方向与速度方向垂直，所以电场力要做正功，电势能要减小，由此可以判断电势能先减小后增大，C正确．[答案] C[变式2] 如图所示，虚线a、b、c表示电场中的三个等势面，相邻等势面间的电势差相等，实线为一个带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是轨迹上的两点．下列说法中正确的是( )A．三个等势面中，等势面a的电势最高B．带电质点一定是从P点向Q点运动C．带电质点通过P点时的动能比通过Q点时的小D．带电质点通过P点时的加速度比通过Q点时的小答案：C 解析：电场线和等势面垂直，可以根据等势面来画出某处的电场线．又质点做曲线运动所受电场力的方向指向曲线的凹侧，由此可以判断出电场线的方向大致是从c 指向a，而沿着电场线的方向电势逐渐降低，a、b、c三个等势面的电势关系为φc>φb>φc，故选项A错误．无法从质点的受力情况来判断其运动方向，选项B错误．质点在P点的电势能大于在Q点的电势能，而电势能和动能的总和不变，所以，质点在P点的动能小于在Q点的动能，选项C正确．P点的等势面比Q点的等势面密，故场强较大，质点受到的电场力较大，加速度较大，选项D错误．带电粒子运动轨迹类问题的解题技巧(1)判断速度方向：带电粒子运动轨迹上某点的切线方向为该点处的速度方向．(2)判断电场力(或场强)的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹曲线的凹侧，再根据粒子的正负判断场强的方向．(3)判断电场力做功的正负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加．考点电场力做功与功能关系1．求电场力做功的四种方法(1)定义式：W AB＝Fl cos α＝qEd cos α(适用于匀强电场)．(2)电势的变化：W＝qU AB＝q(φA－φB)．(3)动能定理：W电＋W其他＝ΔE k.(4)电势能的变化：W AB＝－ΔE p BA＝E p A－E p B.2．电场中的功能关系(1)若只有电场力做功，电势能与动能之和保持不变．(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变．(3)除重力外，其他各力对物体做的功等于物体机械能的增量．(4)所有外力对物体所做的总功，等于物体动能的变化．[典例7] (多选)如图所示，半圆槽光滑、绝缘、固定，圆心是O，最低点是P，直径MN 水平．a、b是两个完全相同的带正电小球(视为点电荷)，b固定在M点，a从N点静止释放，沿半圆槽运动经过P点到达某点Q(图中未画出)时速度为零．则小球a( )A．从N到Q的过程中，重力与库仑力的合力先增大后减小B．从N到P的过程中，速率先增大后减小C．从N到Q的过程中，电势能一直增加D．从P到Q的过程中，动能减少量小于电势能增加量[解题指导] 解答本题可从以下三方面进行分析：(1)a球的受力情况；(2)在运动过程中每个力做功情况；(3)在运动过程中能量转化情况．[解析] 如图所示，根据三角形定则不难看出，在重力G大小和方向都不变、库仑力F 变大且与重力之间的夹角θ由90°逐渐减小的过程中，合力F合将逐渐增大，A项错误；从N 到P的运动过程中，支持力不做功，而重力与库仑力的合力F合与速度之间的夹角α由锐角逐渐增大到90°，再增大为钝角，即合力F合对小球a先做正功后做负功，小球a的速率先增大后减小，B项正确；小球a从N到Q靠近小球b的运动过程中，库仑力一直做负功，电势能一直增加，C项正确；P到Q的运动过程中，小球a减少的动能等于增加的重力势能与增加的电势能之和，D项错误．[答案] BC[变式3] (多选)如图所示为一匀强电场，某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为2.0 J，电场力做的功为1.5 J．则下列说法正确的是( )A．粒子带负电B．粒子在A点的电势能比在B点少1.5 JC．粒子在A点的动能比在B点多0.5 JD．粒子在A点的机械能比在B点少1.5 J答案：CD 解析：从粒子的运动轨迹可以看出，粒子所受的电场力方向与场强方向相同，粒子带正电，A错误；粒子从A点运动到B点，电场力做功1.5 J，说明电势能减少1.5 J，B 错误；对粒子应用动能定理得：W电＋W重＝E k B－E k A，代入数据解得E k B－E k A＝1.5 J－2.0 J＝－0.5 J，C正确；粒子机械能的变化量等于除重力外其他力做的功，电场力做功 1.5 J，则粒子的机械能增加1.5 J，D正确．处理电场中能量问题的基本方法在解决电场中的能量问题时常用到的基本规律有动能定理、能量守恒定律，有时也会用到功能关系．(1)应用动能定理解决问题需研究合外力的功(或总功)．(2)应用能量守恒定律解决问题需注意电势能和其他形式能之间的转化．(3)应用功能关系解决该类问题需明确电场力做功与电势能改变之间的对应关系．(4)有电场力做功的过程机械能一般不守恒，但机械能与电势能的总和可以不变．1．[场强、电势、电势能的判断]如图所示，对于电场线中的A、B、C三点，下列判断正确的是( )A．A点的电势最低B．B点的电场强度最大C．同一正电荷在A、B两点受的电场力大小相等D．同一负电荷在C点具有的电势能比在A点的大答案：D 解析：根据电场线的特点，沿着电场线方向电势逐渐降低，则φA>φC>φB，又知同一负电荷在电势越低处电势能越大，则同一负电荷在C点具有的电势能比在A点的大，所以A错误，D正确；因在同一电场中电场线越密，电场强度越大，则知A点电场强度最大，所以B错误；因电场中E A>E B，则同一正电荷在A、B两点所受电场力大小关系为F A>F B，所以C 错误．2．[匀强电场中场强与电势差的关系]如图所示，等边三角形ABC处在匀强电场中，其中电势φA＝φB＝0，φC＝φ.保持该电场的大小和方向不变，让等边三角形以A点为轴在纸面内顺时针转过30°，则此时B点的电势为( )A.33φ B.12φ C ．－33φ D ．－12φ答案：C 解析：设等边三角形的边长为L ，则匀强电场E ＝φ32L .若让等边三角形以A 点为轴在纸面内顺时针转过30°，则B 1点(转动后的B 点)到AB 的距离为L 1＝L 2，所以U ＝Ed ＝φ32L ×L 2＝3φ3，故转动后B 点的电势为－3φ3，选项C 正确．3．[电场中力和运动的关系]电场中某三条等势线如图中实线a 、b 、c 所示．一电子仅在电场力作用下沿直线从P 运动到Q ，已知电势φa >φb >φc ，这一过程电子运动的v t 图象可能是下图中的( )答案：A 解析：结合φa >φb >φc ，由题图等势线的特点可确定此电场为非匀强电场，且Q 点处电场强度小于P 点处电场强度，电子仅在电场力作用下沿直线从P 运动到Q ，将做加速度越来越小的加速运动，A 正确．4．[电场力做功与电势能变化](多选)图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a 、b 、c 三点是实线与虚线的交点．则该粒子( )A ．带负电B ．在c 点受力最大C ．在b 点的电势能大于在c 点的电势能D ．由a 点到b 点的动能变化量大于由b 点到c 点的动能变化量答案：CD 解析：由粒子的运动轨迹可知，粒子所受的电场力指向曲线的凹侧，故粒子带正电，故A 错误；在c 点，粒子离点电荷最远，根据库仑定律可知，粒子受力最小，故B 错误；从b 到c ，电场力做正功，电势能减小，所以粒子在b 点的电势能大于在c 点的电势能，故C 正确；ab 间的电势差大于bc 间的电势，粒子由a 到b 电场力做功多，动能变化大，故D 正确．5．[匀强电场的性质](多选)如图所示，A 、B 、C 、D 、E 、F 为匀强电场中一个边长为10 cm 的正六边形的六个顶点，已知A 、B 、C 三点电势分别为1.0 V 、2.0 V 、3.0 V ，正六边形所在平面与电场线平行．下列说法中正确的是( )A ．CD 和AF 为电场中的两条等势线B ．匀强电场的场强大小为10 V/mC ．匀强电场的场强方向为由C 指向AD ．将一个电子由E 点移到D 点，其电势能将减少1.6×10－19J答案：ACD 解析：A 、B 、C 三点的电势分别为 1.0 V 、2.0 V 、3.0 V ，由于匀强电场中任一直线上的电势分布都是均匀的，连接AC 如图所示，则AC 中点G 的电势为2.0 V ，因此BE 连线为一条等势线，因此平行于BE 的CD 、AF 为等势线，选项A 正确；正六边形边长为10 cm ，则由几何关系知CG ＝5 3 cm ，由E ＝U d 求得E ＝2033V/m ，选项B 错误；电场线垂直于等势线且由高电势指向低电势，选项C 正确；将一个电子从E 点移到D点，电场力做功W＝－eU ED＝1.6×10－19J，根据电场力做功与电势能变化的关系知，电势能减少1.6×10－19 J，选项D正确．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【重要知识梳理】一、电势能1．定义：因电场对电荷有作用力而产生的由电荷相对位置决定的能量叫电势能。
2．电势能具有相对性，通常取无穷远处或大地为电势能的零点。
3．电势能大小：电荷在电场中某点的电势能在数值上等于把电荷从这点移到电势能为零处电场力所做的功4．电场力做功是电势能变化的量度：电场力对电荷做正功，电荷的电势能减少；电荷克服电场力做功，电荷的电势能增加；电场力做功的多少和电势能的变化数值相等，这是判断电荷电势能如何变化的最有效方法。
二、电势1．电势：电场中某点的电势，等于单位正电荷由该点移动到参考点（零电势点）时电场力所做的功。
电势用字母φ表示。
①表达式：qW AO A =ϕ 单位：伏特（V ），且有1V=1J/C 。
②意义：电场中某一点的电势在数值等于单位电荷在那一点所具有的电势能。
③相对性：电势是相对的，只有选择零电势的位置才能确定电势的值，通常取无限远或地球的电势为零。
④标量：只有大小，没有方向，但有正、负之分，这里正负只表示比零电势高还是低。
⑤高低判断：顺着电场线方向电势越来越低。
三、等势面：电场中电势相等的点构成的面。
①意义：等势面来表示电势的高低。
②典型电场的等势面：ⅰ匀强电场； ⅱ点电荷电场； ⅲ等量的异种点电荷电场； ⅳ等量的同种点电荷电场。
③等势面的特点： ⅰ同一等势面上的任意两点间移动电荷电场力不做功；ⅱ等势面一定跟电场线垂直；ⅲ电场线总是从电势较高的等势面指向电势较低的等势面。
四、电势差1．电势差：电荷q 在电场中由一点A 移动到另一点B 时，电场力所做的功W AB 与电荷量的q 的比值。
U AB = qW AB 注意：电势差这个物理量与场中的试探电荷无关，它是一个只属于电场的量。
电势差是从能量角度表征电场的一个重要物理量。
电势差也等于电场中两点电势之差②电势差由电场的性质决定，与零电势点选择无关。
2．电场力做功：在电场中AB 两点间移动电荷时，电场力做功等于电量与两点间电势差的乘积。
W AB = q •U AB注意： ①该式适用于一切电场； ②电场力做功与路径无关③利用上述结论计算时，均用绝对值代入，而功的正负，借助于力与移动方向间关系确定。
五、电势差与电场强度关系1．电场方向是指向电势降低最快的方向。
在匀强电场中，电势降低是均匀的。
2．匀强电场中，沿场强方向上的两点间的电势差等于场强和这两点间距离的乘积。
U=E •d在匀强电场中，场强在数值上等于沿场强方向每单位距离上降低的电势。
dU E注意：①两式只适用于匀强电场。
②d 是沿场方向上的距离。
3．电场线和等势面要牢记以下6种常见的电场的电场线和等势面：注意电场线、等势面的特点和电场线与等势面间的关系：①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
②电场线互不相交，等势面也互不相交。
③电场线和等势面在相交处互相垂直。
④电场线的方向是电势降低的方向，而且是降低最快的方向。
⑤电场线密的地方等差等势面密；等差等势面密的地方电场线也密。
六、电荷引入电场1．将电荷引入电场将电荷引入电场后，它一定受电场力Eq，且一定具有电势能φq。
2．在电场中移动电荷电场力做的功在电场中移动电荷电场力做的功W=qU，只与始末位置的电势差有关。
在只有电场力做功的情况下，电场力做功的过程是电势能和动能相互转化的过程。
W= -ΔE=ΔE K。
⑴无论对正电荷还是负电荷，只要电场力做功，电势能就减小；克服电场力做功，电势能就增大。
⑵正电荷在电势高处电势能大；负电荷在电势高处电势能小。
⑶利用公式W=qU 进行计算时，各量都取绝对值，功的正负由电荷的正负和移动的方向判定。
⑷每道题都应该画出示意图，抓住电场线这个关键。
（电场线能表示电场强度的大小和方向，能表示电势降低的方向。
有了这个直观的示意图，可以很方便地判定点电荷在电场中受力、做功、电势能变化等情况。
）【高频考点解读】【例1】电量q=-2.0×10-5C 的电荷在匀强电场中由A 点移动至B 点时电场力做的功为6．0×10-4J ，若把它从A 点移至电场中的C 点，电场力做的功为-3．0×10-4J ，已知A 、B 连线与A 、C 连线夹角为1200，AB=9 cm ，AC=4.5cm ，求 A 、B 两点的电势差和电场强度．【解析】据题意作出示意图如图A-9-39-6所示， 得V V q W U AB AB30100.2100.654-⨯-⨯==--＝ V V q W U AC AC 15100.2100.354=⨯-⨯-==--. 延长BA 至D ，使AD=AB ／2=(9.0／2)cm=4.5 cm ．由于在匀强电场中一直线上任意两点的电势差与它们之间的距离成正比，故有CD 是等电势点，连接C 和D ，CD 即为此电场中的一条等势线，过A 作CD 的垂线与CD 交于P ，根据电场线和等势面(线)垂直，且指向低电势一方，故应有一条电场线沿此垂线，且场强方向由A 指向P ，由AP AP /d U E =，其中030cos AC d AP =，故场强E 的大小为m /108.330cos 20V AC U E AP⨯==.【例2】如图A-9-39-7所示，在粗糙水平面上固定一点电荷Q ，在M 点无初速释放一带有恒定电量的小物块，小物块在Q 的电场中运动到N 点静止，则从M 点运动到N 点的过程中A ．小物块所受电场力逐渐减小B ．小物块具有的电势能逐渐减小C ．M 点的电势一定高于N 点的电势D ．小物块电势能变化量的大小一定等于克服摩擦力做的功【解析】本题的四个选项相对独立，分项进行讨论，从题干提供的信息可知，小物块与电荷Q 带同种电荷（均为正电或均为负电）。
小球远离电荷Q ，据库仑定律判断，A项正确，图A-9-39-7图A-9-35-6小物体从M →N ，电场力做正功，电势能减小，B 项正确；若电荷Q 为正电，则电势N M ϕϕ>，若电荷Q 为负电，则N M ϕϕ>，故C 错误；据动能定理或功能关系，D 正确。
【例3】图A-9-39-8中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0，一带正电的点电荷在静电力的作用下运动，经过a 、b 点时的动能分别为26eV 和5eV 。
当这一点电荷 运动到某一位置，其电势能变为-8eV 时，它的动能应为（ ）A ．8eVB ．13eVC ．20eVD ．34eV【解析】设相邻等势面之间的电势差大小为U ，正电荷从a 运动到b 动能减少，可知b 点电势高于a 点，则Ua=－2U ，U b =U ，设正电荷的电量为q ，则正电荷在a 点、b 点的电势能E pa =－2qU ，据能量守恒定律E ka +E pa =E kb +E pb ，代入数据得qU=7eV设点电荷运动到c 点时，其动能、电势能分别为Ｅkc 、E pc据能量守恒定律Ｅka +E pa =E kc +E pc 有26eV+(-14eV)=E kc +(-8eV)得：Ｅkc =20eV【高考真题精析】【2012高考】（2012•重庆）空间中P 、Q 两点处各固定一个点电荷，其中P 点处为正电荷，P 、Q 两点附近电场的等势面分布如图所示，a 、b 、c 、d 为电场中的4个点，则()A ．P 、Q 两点处的电荷等量同种B ．a 点和b 点的电场强度相同C ．c 点的电势低于d 点的电势D ．负电荷从a 到c ，电势能减少【答案】D【解析】由图中等势面的对称性知，P 、Q 两处为等量异种电荷，A 错误；由于电场线与等势面垂直，所以ab 两处的电场强度方向不同，B 错误；P 处为正电荷，c 在离P 更近的等势面上，c 点的电势高于d 点的电势，C 错误；从a 到c ，电势升高，负电荷电势能减少，D 正确．图A-9-39-8【考点定位】电场（2012·山东）19．图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷。
一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a 、b 、c 三点是实线与虚线的交点。
则该粒子（ ）A ．带负电B ．在c 点受力最大C ．在b 点的电势能大于在c 点的电势能D ．由a 点到b 点的动能变化大于有b 点到c 点的动能变化【答案】CD3. （2012·海南）如图，直线上有o 、a 、b 、c 四点，ab 间的距离与bc 间的距离相等。
在o 点处有固定点电荷，已知b 点电势高于c 点电势。
若一带负电电荷的粒子仅在电场力作用下先从c 点运动到b 点，再从b 点运动到a 点，则A ． 两过程中电场力做的功相等B ． 前一过程中电场力做的功大于后一过程中电场力做的功C ． 前一过程中，粒子电势能不断减小D ． 后一过程中，粒子动能不断减小【答案】C【解析】根据题述，ab 之间电场强度大于bc 之间电场强度，前一过程中电场力做的功小于后一过程中电场力做的功，选项AB 错误；前一过程中，电场力做正功，粒子电势能不断减小，动能不断增大；后一过程中，电场力做正功，粒子动能不断增大，选项C 正确D 错误。
（2012·福建）15、如图，在点电荷Q 产生的电场中，将两个带正电的试探电荷1q 、2q 分别置于A 、B 两点，虚线为等势线。
取无穷远处为零电势点，若将1q 、2q 移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是A ．A 点电势大于B 点电势B ．A 、B 两点的电场强度相等C ．1q 的电荷量小于2q 的电荷量 D ．1q 在A 点的电势能小于2q 在B 点的电势能 【答案】C【解析】由点电荷形成的电场电场线分布规律可知A 点的场强大于B 点，再由电场线 和电势的关系可知A 点电势低于B 点，所以答案A B 均错；又因为两电荷移到无穷远处电场力做功一样，表明电势能相同，而U AO 于U BO 点,所以q 1的电量小于q 2答案C 正确。
【2011高考】1．（上海）两个等量异种点电荷位于x 轴上，相对原点对称分布，正确描述电势 随位置x 变化规律的是图【答案】A.【解析】等量异种点电荷电场线如图所示，因为沿着电场线方向电势降低，所以，以正电荷为参考点，左右两侧电势都是降低的；因为逆着电场线方向电势升高，所以副电荷为参考点，左右两侧电势都是升高的。
可见，在整个电场中，正电荷所在位置电势最高，负电荷所在位置电势最低，符合这种电势变化的情况只有A 选项.2.（海南）关于静电场，下列说法正确的是A 电势等于零的物体一定不带电B 电场强度为零的点，电势一定为零C 同一电场线上的各点，电势一定相等D负电荷沿电场线方向移动时，电势能一定增加答案：D解析：电势为零的点是人为选取的，就像重力势能为零的问题一样，与物体带不带电是无关的，与电场强度的大小也无关，因此A、B选项是错误的；电势沿电场线方向降低，C选项错误；负电荷所受电场力方向与电场线方向相反，若电荷沿电场线方向移动，电场力做负功，电势能增加，D选项正确。
