静电环操作规范
静电环测试仪使用方法

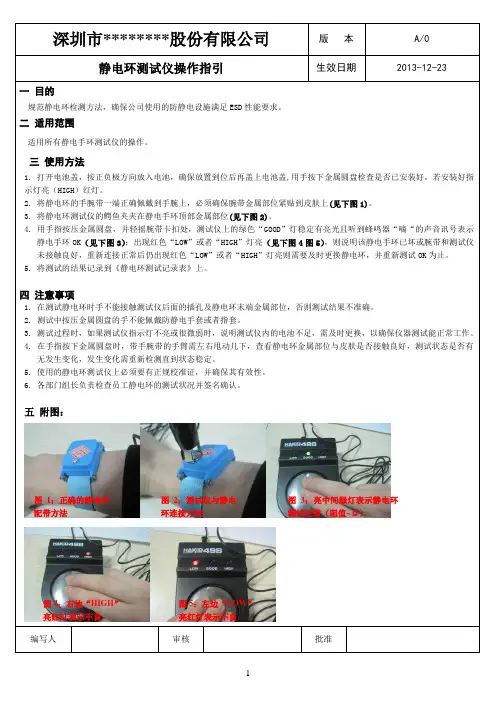

1 深圳市********股份有限公司版 本 A/0 静电环测试仪操作指引生效日期 2013-12-23一 目的规范静电环检测方法，确保公司使用的防静电设施满足ESD 性能要求。
二 适用范围适用所有静电手环测试仪的操作。
三 使用方法1. 打开电池盖，按正负极方向放入电池，确保放置到位后再盖上电池盖,用手按下金属圆盘检查是否已安装好，若安装好指示灯亮（HIGH ）红灯。
2. 将静电环的手腕带一端正确佩戴到手腕上，必须确保腕带金属部位紧贴到皮肤上(见下图1)。
3. 将静电环测试仪的鳄鱼夹夹在静电手环顶部金属部位(见下图2)。
4. 用手指按压金属圆盘，并轻摇腕带卡扣处，测试仪上的绿色“GOOD ”灯稳定有亮光且听到蜂鸣器“嘀“的声音讯号表示静电手环OK （见下图3）；出现红色“LOW ”或者“HIGH ”灯亮（见下图4图5），则说明该静电手环已坏或腕带和测试仪未接触良好，重新连接正常后仍出现红色“LOW ”或者“HIGH ”灯亮则需要及时更换静电环，并重新测试OK 为止。
5. 将测试的结果记录到《静电环测试记录表》上。
四 注意事项1. 在测试静电环时手不能接触测试仪后面的插孔及静电环末端金属部位，否则测试结果不准确。
2. 测试中按压金属圆盘的手不能佩戴防静电手套或者指套。
3. 测试过程时，如果测试仪指示灯不亮或很微弱时，说明测试仪内的电池不足，需及时更换，以确保仪器测试能正常工作。
4. 在手指按下金属圆盘时，带手腕带的手臂需左右甩动几下，查看静电环金属部位与皮肤是否接触良好，测试状态是否有无发生变化，发生变化需重新检测直到状态稳定。
5. 使用的静电环测试仪上必须要有正规校准证，并确保其有效性。
6. 各部门组长负责检查员工静电环的测试状况并签名确认。
五 附图：编写人审核批准 图1：正确的静电环配带方法 图2：测试仪与静电环连接方法 图3：亮中间绿灯表示静电环测试正常（阻值~Ω） 图4：右边“HIGH ”亮红灯表示不良 图5：左边“LOW ”亮红灯表示不良。

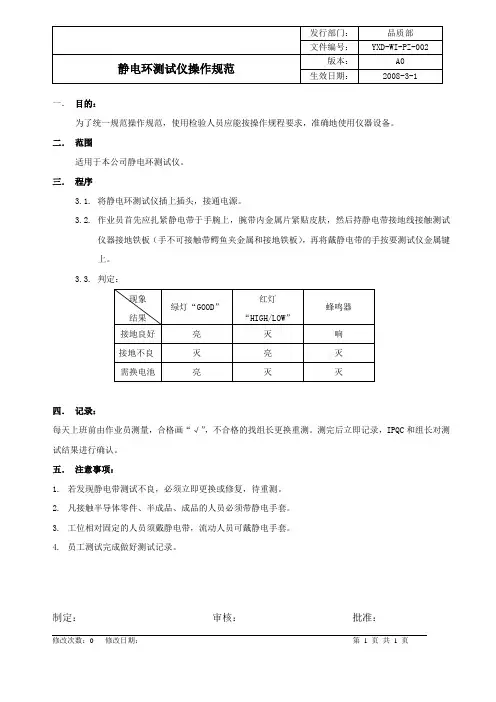

静电环测试仪操作规范
一．目的：
为了统一规范操作规范，使用检验人员应能按操作规程要求，准确地使用仪器设备。
二．范围
适用于本公司静电环测试仪。
三．程序
3.1.将静电环测试仪插上插头，接通电源。
3.2.作业员首先应扎紧静电带于手腕上，腕带内金属片紧贴皮肤，然后持静电带接地线接触测试
仪器接地铁板（手不可接触带鳄鱼夹金属和接地铁板），再将戴静电带的手按要测试仪金属键
上。
3.3.判定：
四．记录：
每天上班前由作业员测量，合格画“√”，不合格的找组长更换重测。
测完后立即记录，IPQC和组长对测试结果进行确认。
五．注意事项：
1.若发现静电带测试不良，必须立即更换或修复，待重测。
2.凡接触半导体零件、半成品、成品的人员必须带静电手套。
3.工位相对固定的人员须戴静电带，流动人员可戴静电手套。
4.员工测试完成做好测试记录。
制定：审核：批准：
修改次数：0 修改日期：第 1 页共1 页。
静电手环测试仪校验规程
静电手环测试仪校验规程1、目的规范静电手环测试仪之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。
2、适用范围本公司各种型号之静电手环测试仪均适用之。
3、权责3.1品质部QE：静电手环测试仪之校准，仪器异常之处理。
4、定义校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。
测量准确度：测量结果与被测量真值之间的一致程度。
相对标准偏差：标准偏差与平均值的比值。
5、内容Ω±10%;1MΩ±10%;2MΩ±10%之电阻各1只,利用标准数字电表确认其规格。
检查待测静电手环测试仪之外观，应无影响其准确性的损伤。
Ω的电阻,一端用插在静电手环测试仪之香蕉插座上的导线夹子端夹住,一端可用拇指按压在“PUSH BOTTOM”上面,此时静电手环测试仪之“L0”灯要亮。
Ω的电阻,参照5.2之方法进行量测,此时静电手环测试仪之“PASS”/“GOOD”指示灯要亮。
5.4 选取阻值为2MΩ的电阻,参照5.2之方法进行量测,此时静电手环测试仪之“HI”灯要亮。
5.5校准完成后,作好相应记录.如有超差,即行依说明书调整其电位器,并重新校准。
5.6 其它类型的静电测试仪可根据其量程选定适当的校准点，参照以上方法校准。
5.7校准合格者贴上合格标签；部分功能不合格且仍可使用者贴限用标签, 并注明限用范围；严重不合格者贴禁用标签,视情况提出异常报告并作追踪处理。
做好有关记录。
6、校准周期校准周期为一年。
7、参考文件JJF 1071国家计量校准规范编写规则JJF 1001 通用计量术语及定义GBT/T 8170 数值修约规则与极限数值的表示和判定8、记录表格《测试设备校验记录表》。
防静电手腕带检测规范
防静电手腕带检测规范1目的保证防静电手腕带有效工作。
2范围所有防静电手环3参考文件阻抗测试仪操作指导书4程序4.1检测环境温度：15℃~30℃湿度：30% ~70%4.2检测设备静电测量仪(型号：41201-19250)4.3检验方法4.3.1将手环带在手上，手环内的铁片紧贴皮肤。
4.3.2将静电手环插头插至静电环测试器插口中.4.3.3脚踏于地板上.4.3.4按下静电测试按钮.4.4判别方法（信号灯显示）A．FAIL HI (红):阻抗值太高,容易聚集静电.B．PASS (绿) :阻抗值未超过规格C．FAIL LO (红) :阻抗值太低,仪器可能有故障.4.5静电失效可能原因与后续处理方法：4.6记录测量结果。
4.7检验值范围<3.5x107Ω4.8检测频率4.8.1新购：IQC针对每批次来料包数抽样检验5%，4.8.2日常检验：工作前检测4.8.3抽样检验：每周抽样检验20个。
（生产线员工使用中的）静电手环、工鞋测试记录月／年部门班次姓名日期审核人手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋123456789101112131415161718192021222324252627282930备注：1.合格打“√”，不合格打“×”，休息打“O ”，不需测试打“/”2.每班指派专人进行审核。
静电防护作业规范
有限公司文件编号文件名称版本/次E/01 制定单位工程部静电防护作业规范页次1/12 分发对象管制编号分发对象管制编号总经理 1 行政部7 管理代表 2 工程部8 品保处 3 生技部9 代管部 4 文管中心10 资材部 5 采购课11 制造部 6 IE 课12 修订记录修订日期修订内容摘要页次版本生效日期2006.03.01 三合一整版后第一次发行10 页C/00 2006.03.10 2006.10.23 修订内容10 页C/01 2006.11.03 2007.12.06 组织调整后整版第一次发行10 页C/02 2007.12.21 2008.10.10 修改文件封面10 页D/00 2008.10.15 2009.03.19 修正5.1.18 项内容11 页D/01 2009.03.25 2009.08.06 修正5.3.2 项内容11 页E/00 2009.08.20 2010.07.17 修正5.1.13；5.1.18；5.3.2 项内容12 页E/01 2010.07.20 制/修定者审核生技部工程部行政部制造部资材部代管部品保处采购课管理代表总经理有限公司文件编号文件名称版本/次E/01 制定单位工程部静电防护作业规范页次2/12 1.目的建立并定义对台湾表面黏著科技股份有限公司不同等级的静电敏感区域内的管制规范，以提供一个合适的准则以保护所有对静电敏感之元件(IC、电晶体等主动元件)，使其免於静电之破坏, 使其免於静电之破坏，为使本厂各站别使用静电防护工具(静电环，静电手套，手指套)统一化，更好的管控好品质，特制订此规范。
2.适用范围适用於所有可能接触静电敏感零件的区域和须防静电的制程站别。
3.名词定义3.1 静电敏感区的定义及保护 3.1.1 第一级静电敏感区30V 以下激光头静电气耐力在30V 以下的半导体(部品静电气耐力在30V,已搭载半导体(部品)的PCB Assy 以及半成品. 3.1.2 第二级静电敏感区50V 以下搭载激光头的搭载激光的TM的后工程.搭载激光头的半成品(DVD、CDR、以及业务用静电气耐力在50V 以下的半导体(部品静电气耐力在50V 以下,已搭载半导体(部品)的PCB Assy 以及半成品. 3.1.3 第三级静电敏感区100V 以下、50V 对象品以外的半导体、50V 以下,已搭载半导体(部品)的PCB Assy 以及半成品、50V 对象品以外的半成品有接近的可能性.或可能接近到的物体、场所以及设备. 3.1.4 第四级静电敏感区200V 以下其他组装生产线及包装线被动元件库房 3.1.5 名词解释工业工程)：测试工程): Test En产品工程制程品质控制): In-标准作业指导书)：Standard Operation Procedure 有限公司文件编号文件名称版本/次E/01 制定单位工程部静电防护作业规范页次ESD(静电放电)：（静电防护区）：ESDS(静电放电敏感)：Electrostatic Discharge Sensitive 3.2 静电敏感区内静电压的管制标准静电敏感区等级管理C.D.M EOS/ESD/ S5.3 第一级静电敏感区CLASS CO <30V 第二级静电敏感区CLASS C1 <50V 第三级静电敏感区CLASS C2 <100V 第四级静电敏感区CLASS C3 <200V 3.3 静电敏感区内的保护措施第一级静电敏感区第二级静电敏感区第三级静电敏感区第四级静电敏感区1M阻抗的手环V V V V (被动元件库房免配戴) 静电鞋V V V V 抗静电桌垫V V V V (被动元件库房免铺设) 导电地板V V V V (被动元件库房免铺设) 离子风扇V V 静电衣、帽V V V V 抗静电椅V V V V 静电防护标示及贴纸V V V V ESD PCB 手推车V V V V ESD 搬运小台车V V V V 静电箱V V V V ESD 料盒V V V V 静电袋V V V V 接地系统V V V V(被动元件库房依实际需求) 有限公司文件编号文件名称版本/次E/01 制定单位工程部静电防护作业规范页次4/12 4.职责4.1 制造、维修工程等：负责本部门防静电工具的发放、管理，静电防护之日常的每日、每周、每月检测及记录、静电防护工具使用的实施。
静电环操作规范
三阶文件
深圳市风普利电子科技有限公司
文件编
号 WI-QC-13
版本
A0 静电环操作规范
生效日
期 2018-1-1
页码
1/2
1.0目的：
正确使用、维护和保养静电环 2.0适用范围：
适用于所有使用静电环（无线、有线）。
3.0静电测试仪图：
操作步骤：
1、静电测试仪如图1所示，仪器顶端引出一黑色测试连线及夹钳，上部有三个指示灯分别为LOW-红色低电平指示灯、GOOD-绿色正常指示灯、HIGH-红色高电平指示灯，仪器中下部为一圆形测试按键。
测试连线及夹钳
LOW 红色低电平指示灯
GOOD 绿色正常指示灯
HIGH 红色高电平指示灯
测试按键
2、将待测静电手环戴在手腕上，并将静电测试仪测试连线夹钳夹
紧在静电手环正面一圆形镙丝上，如图2所示。
3、确认静电手环与手腕皮肤紧密接触以及测试连线接触良好后，
用
三阶文件深圳市风普利电子科技有限公司
文件编
号
WI-QC-1
版本A0静电环操作规范
生效日
期
2018-1-1
页码2/2
另一只手按下测试仪上测试按键，如中间绿色指示灯亮则表示静电手环良好，如两边红色指示灯亮则表示静电手环没带好，或静电手环已坏，必须进行更换或修理。
4、每天上午上班前各班组做好检测，并将检测结果记录在检测记录表上，
如图所示
（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。
静电手环点检操作规范
四川凯越光电科技股份有限公司
静电环点检操作规范
文件编号:SCKY-SC-SMT-005
版 本/次: 页 码: 生效日期:
A 第 12 页 共 4 页 2010 年 03 月 11 日
1、目的
静电环点检操作规范 保证与产品直接接触的人员所使用的静电环处于 OK 状态，以确保品质。
2．范围
适版用次于所有修使订用说静明电环工撰序写。日期
撰写人
审查人
备注
3．职责A
初版
2010. 3. 11
杨超
3.1 使用静电环部门负责检测静电环是否 OK，若发现异常及时更换。
3.2 品质部负责静电环检测仪的校准工作。
3.3 维修组负责对接地线进行定期检测，保证接地线处于良好接地状态。
4．内容 4.1 静电环使用部门要将所有静电环编号，列出清单以便区分管理。
足，则说明静电环不良，应及时更换 OK 的静电环使用。
4.3 作业员检测完毕后，要在《静电环点检确认表》上对应的栏内作相应标识，在签名栏
内确认；如果有部分静电环当天未使用，则在相应栏内作未使用的标识；不良的静
电环要在备注栏内注明详细情况。
4.4 各部门管理人员负责监查每天的检测工作是否进行，并确认效果。
版 本/次: 页 码: 生效日期:
A 第 3页 共 4页 2010 年 03 月 11 日
1．首先戴好静电环。
2．静电环和检测仪夹在一起。
3．用手按压检测仪金属检测区域。
4．绿灯（GOOD）亮表示 OK。
4.6.2 接地线点检方法： 校正绝缘电阻表：将绝缘电阻表的两根连接线夹住，使其导通（见下图 2）；用手握住绝 缘电阻表的把手往顺时针方向摇动（见图 4）。确认指针指在‘0’的位置。
静电手环点检操作指导书
静电手环点检操作指导书一、引言静电手环是一种用于防止静电积累的设备，主要用于在电子制造、工业生产和实验室等环境中保护人员和设备免受静电电荷的影响。
为了确保静电手环能够正常使用并有效地发挥作用，进行点检操作是至关重要的。
本指导书将详细介绍静电手环点检操作的步骤和要点。
二、点检前的准备1. 准备工具：在进行点检操作之前，需要准备以下工具：- 静电手环- 静电检测仪- 清洁布或棉垫- 静电消散器2. 安全措施：在进行点检操作之前，确保在安全环境中操作，避免触电事故的发生。
同时，注意保护自身设备和电子制品的安全。
三、点检操作步骤1. 检查静电手环的连接：确保静电手环和接地装置之间的连接牢固可靠。
检查手环上的金属接地扣和导电材料是否完整，无损坏。
2. 检查静电手环的导电性能：使用静电检测仪测量静电手环的电阻值。
正常情况下，手环的电阻值应在合理范围内，如10^3〜10^6欧姆之间。
若电阻值过大或过小，可能会导致静电手环无法正常工作，需要进行维修或更换。
3. 清洁静电手环：使用清洁布或棉垫轻轻擦拭静电手环的金属接地扣和导电材料，确保其表面干净无尘。
注意不要使用含有化学物质的清洁剂，以免对手环造成损伤。
4. 检查周围环境：确保点检操作的周围环境干净无尘，尽量避免静电产生和积累。
如果周围环境存在静电问题，可以适当使用静电消散器进行消除。
5. 定期检测：进行静电手环的点检操作应该是定期的，建议每周执行一次，以确保其长期有效地工作。
四、点检后的记录和处理1. 记录点检结果：将每次点检操作的结果记录下来，包括电阻值、清洁情况和任何发现的问题。
这样可以追踪手环的使用情况，并及时处理问题。
2. 处理问题：如果在点检过程中发现手环存在问题，比如导电材料受损、电阻值异常等，应立即停止使用，并及时联系相关人员进行维修或更换。
3. 提醒使用者：在点检后，务必向使用者提醒静电手环的正确使用方法和注意事项，以确保其能够正确佩戴和使用。
