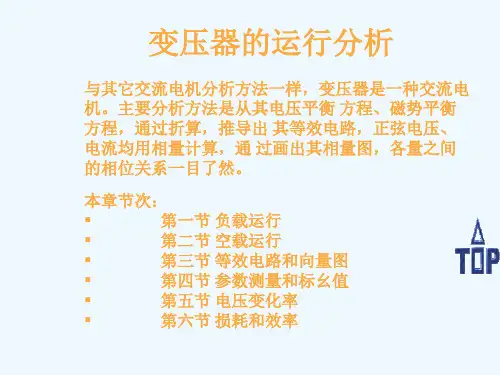

变压器的运行分析4
变压器节能运行措施分析
变压器节能运行措施分析随着社会的不断发展，节能减排成为了当前的热门话题之一。
作为能源的重要转换设备，变压器在电力系统中具有重要的地位。
传统变压器的工作效率较低，导致较大的能量损耗。
为了实现节能减排以及提高能源利用效率，变压器节能运行措施的分析显得尤为重要。
1.选用高效变压器高效变压器是指在电能转换过程中更有效地减少电能损失的变压器。
为了节能降耗，我们可以选用高效变压器代替传统变压器。
相较于传统变压器，高效变压器的铁损和铜损等损耗都要小得多。
经考虑后发现，高效变压器优于传统变压器，且在经济效益上也十分有价值。
2.调整变压器负载为了降低变压器损耗以及优化能源的利用效率，我们可以尝试调整变压器的负载。
通过同样的电能输入条件下提高负载率，可以有效地节约负荷电量，实现电力资源的最大化利用。
可采取措施如：降低无功功率、提高变压器的适行负荷等。
3.维护变压器的干燥系统变压器的绝缘材料在湿润环境下会引起事故，因此变压器的干燥非常重要。
变压器的干燥系统主要是通过升高局部温度或通入干燥气体实现的。
关于干燥技术，有多种干燥技术可用于变压器，例如加温干燥法、烘烤干燥法、真空干燥法等，但每种干燥技术都有其适用范围和优缺点，需根据实际情况选择适合的干燥技术。
4.控制变压器温度变压器的温度对其电能转换效率等有很大的影响。
如果温度过高，变压器就会出现温度升高的情况，从而导致铁损和铜损等电能转换过程中的损耗增加，从而导致能源的浪费。
为了保证变压器的运行效率，我们需要控制变压器的温度。
典型的控制方法是：在变压器油箱顶部安装温度控制器，并对温度进行实时监测，以保证温度处于良好的运行水平。
5.保护变压器的换热系统变压器换热管道系统在变压器运行的整个过程中都起着重要的作用，因此保护变压器的换热系统非常重要。
变压器换热管道系统在清洗维护的过程中，应尽量采用清洗液剂的环保型。
此外，在日常使用中可定期对热交换器进行清洗，确保热交换器表面无污物堵塞。
变压器运行中的各种异常与故障原因分析报告
变压器运行中的各种异常与故障原因分析报告变压器作为电力输配系统中的重要设备，承担着电能变压、分配和传输的任务。
然而，在长期的运行过程中，由于外部环境的影响、设备自身的老化和故障等原因，变压器可能会出现各种异常和故障。
本报告将对变压器运行中的各种异常与故障原因进行分析。
一、异常现象1.温升过高：变压器温升过高是非常常见的异常现象，可能是由于过负荷、通风不良、冷却系统故障等原因导致。
2.油位异常：变压器油位过高或过低都属于异常现象，可能是由于泄漏、泄油孔堵塞、油泵故障等原因引起。
3.噪音过大：变压器在正常运行过程中会产生一定的噪音，但若声音过大则属于异常现象，可能是由于过载、磁通密度过高、绝缘老化等引起。
4.漏油：变压器漏油是一种严重的异常现象，可能是由于油封老化、压力过高、杂质侵入等原因导致。
二、故障原因分析1.设备老化：长期使用会导致变压器内部材料老化，绝缘性能下降，容易引起漏电和故障。
2.浪涌电流：在电力输配系统中，可能出现突然的大电流冲击，如雷击、设备突然开关等，这会导致变压器受损。
3.短路故障：线圈内部的短路会导致变压器短路故障，可能是由于线圈绝缘老化、异物进入等原因引起。
4.过压故障：当输入电压超过设备额定电压时，会导致变压器受损，产生过压故障。
5.泄漏故障：变压器内绝缘油泄漏会导致局部放电，增加设备损坏的风险。
6.渗漏故障：设备长期处于高温高压状态，容易导致绝缘材料和接头的渗漏，引起故障。
7.绝缘老化：变压器长期使用导致绝缘材料老化，绝缘性能下降，容易引起漏电和设备损坏。
8.环境影响：变压器在恶劣的环境条件下，如高温、潮湿、腐蚀等，容易导致设备故障。
以上是变压器运行中常见的异常与故障原因分析。
为了确保变压器的正常运行，必须定期进行检查和维护，并采取措施来预防和避免潜在的故障。
电机学：变压器第二章变压器的运行分析 04
用一台副绕组匝数等于原绕组匝数的假想变压器来模拟实际变压器，假想变压器与实际变压器在物理情况上是等效的。
2)3) 有功和无功损耗不变。
2I实际上的二次侧绕组各物理量称为实际值或折合前的值。
折合后，二次侧各物理量的值称为其折合到一次绕组的折合值。
当把副边各物理量归算到原边时，凡是单位为伏的物理量（电动势、电压等）的归算值等于其原来的数值乘以k；凡是单位为欧姆的物理量（电阻、电抗、阻抗等）的归算值等于其原来的数值乘以k2；电流的归算值等于原来数值乘以1/k。
参数意义220/110V,1R m E 0I 2I ′ U 2I简化等效电路R k 、X k 、Z k 分别称为短路电阻、短路电抗和短路阻抗，是二次侧短路时从简化等效电路一次侧端口看进去的电阻、电抗和阻抗。
R k ＝R 1＋2R ′， X k ＝X 1＋2X ′ Z k ＝R k ＋j X k应用基本方程式作出的相量图在理论上是有意义的，但实际应用较为困难。
因为，对已经制造好的变压器，很难用实验方法把原、副绕组的漏电抗x 1和x 2分开。
因此，在分析负载方面的问题时，常根据简化等效电路来画相量图。
短路阻抗的电压降落一个三角形ABC ，称为漏阻抗三角形。
对于给定的一台变压器，不同负载下的这个三角形，它的形状是相似的，三角形的大小与负载电流成正比。
在额定电流时三角形，叫做短路三角形。
讨论：变压器的运行分析感性负载时的简化相量图2U ′− 21I I ′−= 2ϕ 1kI r kx I j 1 1U ABC()()1111111121111210211220m2211P U I E I R jX I E I I RE I I I R I R E I I R =⎡⎤=−++⎣⎦=−+′=−−+′′=++ i i i i i()em 222222222222P E I U I R jX I U I I R ′′=′′′′′⎡⎤=++⎣⎦′′′′=+ i i i 有功功率平衡关系，无功功率平衡关系例题一台额定频率为60Hz的电力变压器，接于频率等于50Hz，电压等于变压器5/6倍额定电压的电网上运行，试分析此时变压器的磁路饱和程度、励磁电抗、励磁电流、漏电抗以及铁耗的变化趋势。
变压器的基本结构和运行分析
第七章变压器的基本结构和运行分析在工农业生产及社会生活的各个方面，存在着千差万别的用电设备，不同的用电设备常常需要接在各种不同等级电压的电源上。
例如，家用电器一般接在电压为220V的电源上；三相异步电动机一般接在电压为380V的电源上；我国电力机车接在电压为25KV的接触网上。
为了供电、输电、配电的需要，就必须使用一种电气设备把发电厂内交流发电机发出的交流电压变换成不同等级的电压。
这种电气设备就是变压器。
变压器是在法拉第电磁感应原理的基础上设计制造的一种静止的电气设备，它可以将输入的一种等级电压的交流电能变换成同频率的另一种等级电压的交流电能输出。
本章在介绍变压器基本结构和工作原理的基础上，分析变压器空载运行、负载运行的电磁关系，得出变压器的各种平衡方程、等效电路和运行特性。
并简要介绍自耦变压器和互感器的原理和作用。
第一节变压器的基本结构、分类及铭牌变压器的基本结构部件是铁心和绕组，由它们组成变压器的器身。
为了改善散热条件，大、中容量变压器的器身浸入盛满变压器油的封闭油箱中，各绕组与外电路的连接则经绝缘套管引出。
为了使变压器安全可靠地运行，还设有储油柜、气体继电器和安全气道等附件，如图7-1所示。
图7-1 电力变压器外型一、变压器的基本结构变压器由铁心、绕组、油箱及附件等3大部分组成。
下面以油浸式电力变压器为例来分别介绍。
1．铁心铁心既作为变压器的磁路；又作为变压器的机械骨架。
为了提高导磁性能、减少交变磁通在铁心中引起的损耗，变压器的铁心都采用厚度为0.35-0.5ｍｍ的电工钢片叠装而成。
电工钢片的两面涂有绝缘层，起绝缘作用。
大容量变压器多采用高磁导率、低损耗的冷轧电工钢片。
电力变压器的铁心一般都采用心式结构，其铁心可分为铁心柱（有绕组的部分）和铁轭（联接两个铁心柱的部分）两部分。
绕组套装在铁心柱上，铁轭使铁心柱之间的磁路闭合，如图7-2所示。
在铁心柱与铁轭组合成整个铁心时，多采用交叠式装配，使各层的接缝不在同一地点，这样能减少励磁电流，但缺点是装配复杂，费工费时。
变压器运行中的各种异常及其故障原因分析
变压器运行中的各种异常及其故障原因分析变压器是电力系统中重要的设备之一，其主要功能是调整电压，将输电电压调整为适合用户的电压。
在运行中，变压器可能会出现各种异常情况及故障。
下面将详细分析变压器运行中的各种异常情况及其故障原因。
1.短路故障：短路是指变压器中两个绕组或两个回路之间出现直接连接。
短路故障通常由以下原因引起：a.路径不良：绝缘损坏、绝缘材料老化、损伤或绕组接触不良等。
b.外部过电压：雷击或过电压冲击导致绝缘击穿。
c.异常操作：例如错误接线、关闭接地开关等。
2.开路故障：开路是指变压器的绕组或回路之间发生中断。
开路故障可能由以下原因导致：a.路径中断：例如绕组绝缘击穿、开关断开等。
b.绝缘老化：绝缘材料老化、变压器长时间不使用等导致绝缘破裂。
c.错误操作：例如关闭开路开关或更换开路开关时未正确操作。
3.过载故障：过载是指变压器长时间承受超过额定负荷的电流。
过载故障可能由以下原因引起：a.设备故障：例如电机短路、电网故障等。
b.负荷变化：突然增加的负荷或负荷异常波动引起的过载。
c.额定负荷超出：由于错误设计、选择不当等造成额定负荷超载。
4.绝缘损坏：绝缘损坏是指变压器绝缘元件（绕组、绝缘材料等）的损坏。
绝缘损坏可能由以下原因导致：a.温度过高：变压器长时间过载或系统故障可能导致绝缘材料温度升高，损坏绝缘。
b.湿度：变压器环境潮湿，导致绝缘性能下降。
c.电气应力：电站暂态过电压、雷电冲击等可能导致绝缘损坏。
5.介质泄漏：介质泄漏是指变压器绝缘介质（如油或干型绝缘材料）泄露。
介质泄漏可能由以下原因导致：a.封装老化：变压器密封不良、设计不合理或使用寿命过长导致泄漏。
b.外部损伤：例如机械振动、损伤导致绝缘材料破裂。
c.温度变化：变压器内部介质的膨胀和收缩可能引起泄漏。
6.冷却系统故障：冷却系统故障可能导致变压器温度过高，进而引起其他故障。
冷却系统故障可能由以下原因引起：a.冷却剂泄漏：冷却剂泄漏可能导致冷却效果降低。
变压器的运行分析
一
变压器的折算法
将变压器的副边绕组折算到原边，就 是用一个与原绕组匝数相同的绕组， 去代替匝数为N2的副绕组，在代替的 过程中，保持副边绕组的电磁关系及 功率关系不变。
二 变压器的等效电路（见图）
折算后方程 U1=－E1＋I1（R1＋jX1σ U2'=E2'－I2'（R2＋jX2σ I1+I2'=Im≈I0 －E1=－E2=Im(Rm+jXm)=ImZm
2 空载等效电路
用一个支路Rm+jXm的压降来表示主磁通对 变压器的作用，再将原绕组的电阻R1和漏电抗X1σ 的压降在电路图上表示出来，即得到空载时变压 器的等效电路。
第二节 变压器的负载运行
一 负载运行定义，电压，电流，磁通的正 二 方向 (见图） 二 磁势平衡方程式
I. II. III. IV. V. VI. VII. 式6.21 u1≈4.44fN1Φm 式6.22 I1=I0+I1L 式6.23 N1I1L+N2I2=0 式6.24 F1+F2=F0≈Fm 式6.25 I1N1+I2N2=ImN1≈I0N1 式6.26 I1=I2＋(－I2/k)=I0+I1L，I1L=－I2/k 式6.28 I1L＋I2/k＝0
N1为原绕组匝数，f1为磁通变化的频率，根据同 样的原理推导出e2瞬时值公式、最大值及有效值 公式。 e2=E2msin(ωt－90°) E2m=N2Φmω e2=4.44f1N2Φm 同理，漏磁通电势被求出。写成相量形式或电抗 压降的形式。 那么e1σ=－N1dΦ1σ/dt=N1Φ1σmωsin(ωt－90°)=－ j4.44fN1Φ1σm=－ji0x1σ 式中x1σ=ωL1σ E1σ=4.44f N1Φ1σm (6.13) x1σ为对应于漏磁通的漏电抗。
变压器运行中的各种异常与故障原因分析报告
变压器运行中的各种异常与故障原因分析报告变压器是电力系统中重要的电气设备，其正常运行对于电力系统的稳定供电至关重要。
然而，在变压器运行过程中，可能会出现各种异常与故障，本文将分析变压器运行中的常见异常与故障原因，并提出相应的解决方案。
1.温度异常温度是变压器正常运行的重要指标，过高或过低的温度都可能导致变压器故障。
温度异常的原因主要包括：（1）绕组过载：当变压器负载超过额定负载时，会导致绕组发热，从而使变压器温度升高。
（2）冷却系统故障：变压器的冷却系统异常工作或故障，如冷却风扇故障、散热器堵塞等，都会导致变压器温度异常升高。
解决方案：（1）合理负载分配：避免变压器过载，根据变压器的额定容量合理分配负载。
（2）定期检查冷却系统：保证变压器冷却系统的正常工作，清洗散热器、检查风扇等。
2.油介质异常油介质是变压器中的重要绝缘材料，其异常可能导致变压器故障。
油介质异常的原因主要包括：（1）氧化：油介质长时间使用或油质不合格，容易出现氧化现象，导致介质失去绝缘能力。
（2）污染：外界杂质或内部绝缘材料老化、变质等原因，会导致油介质污染。
解决方案：（1）定期检测油质：定期检测变压器中油质的氧化程度和污染程度，并及时更换变质的油介质。
（2）加强绝缘材料保护：避免外界杂质进入变压器，并定期检查绝缘材料的老化情况。
3.绕组短路绕组短路是变压器常见的故障之一，主要原因包括：（1）绝缘损坏：绝缘材料老化、绝缘接头松动等情况会导致绕组绝缘损坏。
（2）接线故障：错误的接线或接线松动会导致绕组短路。
解决方案：（1）加强绝缘材料保护：定期检查绝缘材料的老化情况，并及时更换损坏的绝缘材料。
（2）定期检查接线：定期检查绕组的接线情况，确保接线正确紧固。
4.黑烟、火花和爆炸变压器出现黑烟、火花和爆炸等异常情况，可能由以下原因引起：（1）过载：变压器长时间工作于过载状态会导致绕组发热、产生黑烟等。
（2）绝缘损坏：绕组绝缘材料破损、老化等情况可能引起火花和爆炸。
变压器运行分析报告
变压器运行分析报告1. 概述本文档旨在对变压器的运行情况进行分析，并提供相应的结论和建议。
采用Markdown文本格式输出，便于阅读和编辑。
2. 背景介绍变压器作为电力系统的重要组成部分，承担着电能传输和分配的重要任务。
因此，对变压器的运行情况进行分析和评估，能够提高电力系统的安全性和可靠性。
3. 数据采集和处理为了进行变压器的运行分析，我们首先需要采集和处理相应的数据。
数据的采集可以通过变压器监控系统或者传感器进行，包括变压器的温度、电流、电压等参数。
采集到的数据需要进行预处理，包括去除异常值、进行数据清洗等。
4. 运行分析方法在进行变压器的运行分析时，可以采用以下方法：4.1 温度分析温度是变压器运行过程中的一个重要指标，过高的温度可能导致变压器的故障和损坏。
通过对温度数据的分析，可以判断变压器的运行状态是否正常，并及时采取相应的措施。
4.2 电流分析电流是变压器运行过程中的另一个重要参数，通过对电流数据的分析，可以判断变压器的负荷情况和运行状态。
异常的电流波动可能表明变压器存在故障或者负荷过重的情况。
4.3 功率因数分析功率因数是衡量电能质量的一个指标，通过对功率因数数据的分析，可以判断变压器的运行效率和电能质量是否正常。
异常的功率因数可能表明存在电能损耗或者负荷不平衡的情况。
5. 结论和建议根据对变压器的运行分析，得出以下结论和建议：1.温度分析显示，变压器的温度在正常范围内波动，不存在明显的温度异常情况。
2.电流分析显示，变压器的负荷情况较为稳定，不存在明显的负荷过重或者故障情况。
3.功率因数分析显示，变压器的功率因数在合理范围内，电能质量较好。
4.建议定期对变压器进行维护和检修，以确保其正常运行和安全可靠。
6. 总结本文档对变压器的运行情况进行了分析，并给出了相应的结论和建议。
通过运用温度分析、电流分析和功率因数分析等方法，可以全面评估变压器的运行状态。
这有助于提高电力系统的安全性和可靠性，减少故障的发生。
