锅炉脱硝方案
节能环保锅炉脱硝工程施工方案
一、工程概况本工程为某电厂锅炉烟气脱硝改造工程，主要针对电厂原有锅炉烟气脱硝系统进行升级改造，以满足国家对环保排放的要求。
工程包括锅炉烟气脱硝系统改造、配套设备安装及调试等。
二、施工准备1. 施工组织（1）成立项目部，明确项目管理人员及施工队伍；（2）制定施工方案，明确施工工艺、质量要求、进度安排等；（3）组织施工人员培训，提高施工人员技能水平；（4）做好施工现场的布置，确保施工安全、有序进行。
2. 材料准备（1）核对工程所需材料清单，确保材料齐全；（2）对进场材料进行验收，确保材料质量符合要求；（3）对材料进行分类存放，方便施工使用。
3. 施工设备准备（1）检查施工设备性能，确保设备完好；（2）对施工设备进行调试，确保设备运行正常；（3）对施工设备进行维护保养，确保设备在施工过程中正常运行。
三、施工工艺1. 施工流程（1）拆除原有脱硝系统；（2）安装脱硝系统；（3）连接管道；（4）调试系统；（5）验收。
2. 施工要点（1）拆除原有脱硝系统：严格按照拆除方案进行，确保拆除过程安全、有序；（2）安装脱硝系统：按照设计要求进行，确保安装质量；（3）连接管道：严格按照设计要求连接管道，确保管道连接牢固、密封；（4）调试系统：对脱硝系统进行调试，确保系统运行正常；（5）验收：按照国家环保排放标准进行验收，确保排放达标。
四、质量控制1. 施工质量控制（1）严格按照施工方案进行施工，确保施工质量；（2）加强施工过程控制，确保施工质量符合要求；（3）对施工过程中的质量问题进行及时处理，确保施工质量。
2. 材料质量控制（1）对进场材料进行验收，确保材料质量符合要求；（2）对材料进行分类存放，确保材料在使用过程中不受污染；（3）对材料进行跟踪管理，确保材料在施工过程中使用得当。
五、进度安排1. 施工进度计划（1）施工前期准备：1个月；（2）拆除原有脱硝系统：1个月；（3）安装脱硝系统：2个月；（4）连接管道：1个月；（5）调试系统：1个月；（6）验收：1个月。
15吨锅炉脱硫脱硝方案设计
15吨锅炉脱硫脱硝方案设计
锅炉脱硫脱硝是一种重要的环保措施，旨在减少锅炉燃烧过程中产生
的二氧化硫和氮氧化物的排放。
在设计15吨锅炉的脱硫脱硝方案时，需
要考虑以下几个方面：设备选择、工艺流程、操作参数以及运行维护等。
首先，设备选择是脱硫脱硝系统设计的重要环节。
常见的脱硫设备有
石灰石-石膏法、海水脱硫法、氨吸法等，而脱硝设备主要包括选择性催
化还原法（SCR）和选择性非催化还原法（SNCR）。
根据实际情况和需求，可以选择适合的脱硫脱硝设备。
其次，设计工艺流程是关键步骤之一、脱硫工艺流程一般包括烟气净化、吸收塔、氧化器、除尘器等。
在脱硝工艺流程中，SCR需要添加还原
剂（如氨水或尿素）进行反应，而SNCR则直接通过高温将氨气或尿素喷
入燃烧区，实现氮氧化物的还原。
根据实际情况选择适合的工艺流程，满
足脱硫脱硝的要求。
操作参数的设定也是设计中需要注意的问题。
脱硫脱硝系统中，操作
参数包括烟气温度、氨气或尿素的投加量、催化剂浓度等。
正确设定操作
参数可以提高脱硫脱硝的效率，降低能耗，并确保系统的稳定运行。
在锅炉脱硫脱硝方案设计过程中，需要考虑系统的运行维护。
定期检
查设备的运行情况，清洗吸收塔等关键设备，及时更换催化剂或还原剂，
保证系统的长期稳定运行。
总之，设计15吨锅炉的脱硫脱硝方案需要综合考虑设备选择、工艺
流程、操作参数以及运行维护等因素。
合理设计方案可以有效减少锅炉燃
烧过程中产生的排放物，保护环境，促进可持续发展。
(完整版)15吨锅炉脱硫脱硝方案设计
15吨锅炉脱硫脱硝方案1.企业概述贵公司一台15t/h锅炉、主要是贵公司生产车间使用,原已上布袋除尘器却未装上脱硫脱硝器。
为了达到国家和当地环保规定的锅炉大气排放标准,贵公司领导十分重视，现决定对一台15t/h流化床锅炉烟气进行布袋除尘后,安装一套湿法脱硫脱硝器一体化技术治理, 要求烟气经脱硫系统处理后,SO2/NO X和烟尘都能达到国家和当地环保超低规定排放标准。
我公司是一家集环保、科研设计、生产销售、改装维护为一体的综合高新技术企业。
铸威环保主要从事治理大气污染烟气有害物质超标排放高新技术研发等，在国内同行业中具有明显的技术领先优势。
公司自成立以来，以独特的技术，先进的工艺，严谨的态度和不断创新的理念，坚持深入客户现场，了解客户实情和需求，倡导环境友好型的生产、生活、销售方式，向用户提供更多更好的优质技术和产品。
依托强大的技术服务和完备的售后服务，为您解决身边的环境问题，为人类社会环境健康做出更大的贡献。
我公司的产品目前在国内烟气中脱硫脱硝有明显的技术领先优势。
脱硫脱硝保持全天24小时零排放的净化效果。
国家实施CO2减排政策时还可去除CO295%以上，为企业解难，为政府排忧，为治理大气污染气候变暖作出贡献。
公司奉行以科技成就未来，以诚信回馈客户的经营理念，坚持从污染源头控制与末端治理相结合，致力于现代科技与实际应用的完美创新技术，获得了国家优秀发明专利。
概述社会要发展，人民需健康，我们每一分钟都在呼吸，空气被严重污染，有害物质随时被我们吸入，不同程度伤害着各个气管，造成多种疾病等待发生，世界卫生组织证实，人类68%的疾病由空气污染引起，空气污染还是18种致癌因素之首，2015年10月17日央视新闻报道：“2012年全国337万人得癌症，211万人死亡”，国际权威医学杂志数据显示，我国每年因空气污染导致的过早死亡人数超过200万人，给人民身体健康带来了严重伤害，气候变化更不能忽视，全球变暖给人类生存带来了严重挑战，气候变暖得不到有效遏制，动植物面临生存危机，导致大量物种因不能适应新的生存环境而灭绝。

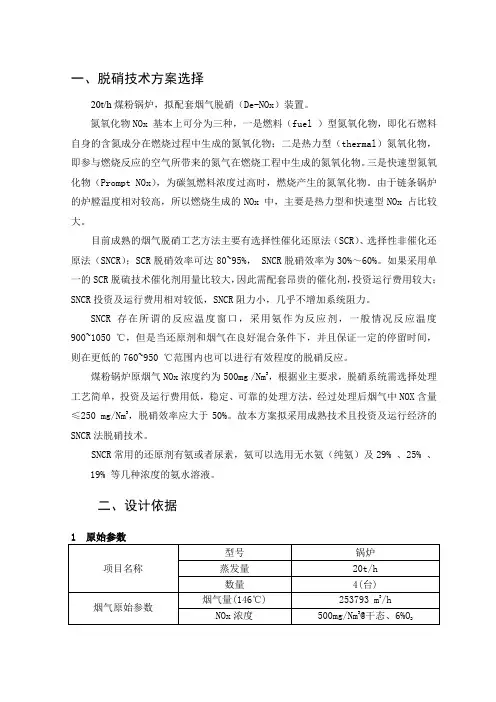

20t锅炉脱硝方案
一、脱硝技术方案选择20t/h煤粉锅炉，拟配套烟气脱硝（De-NOx）装置。
氮氧化物NOx 基本上可分为三种，一是燃料（fuel ）型氮氧化物，即化石燃料自身的含氮成分在燃烧过程中生成的氮氧化物；二是热力型（thermal）氮氧化物，即参与燃烧反应的空气所带来的氮气在燃烧工程中生成的氮氧化物。
三是快速型氮氧化物（Prompt NOx），为碳氢燃料浓度过高时，燃烧产生的氮氧化物。
由于链条锅炉的炉膛温度相对较高，所以燃烧生成的NOx 中，主要是热力型和快速型NOx 占比较大。
目前成熟的烟气脱硝工艺方法主要有选择性催化还原法（SCR）、选择性非催化还原法（SNCR）；SCR脱硝效率可达80~95%， SNCR脱硝效率为30%～60%。
如果采用单一的SCR脱硫技术催化剂用量比较大，因此需配套昂贵的催化剂，投资运行费用较大；SNCR投资及运行费用相对较低，SNCR阻力小，几乎不增加系统阻力。
SNCR 存在所谓的反应温度窗口，采用氨作为反应剂，一般情况反应温度900~1050 ℃，但是当还原剂和烟气在良好混合条件下，并且保证一定的停留时间，则在更低的760~950 ℃范围内也可以进行有效程度的脱硝反应。
煤粉锅炉原烟气NOx浓度约为500mg /Nm3，根据业主要求，脱硝系统需选择处理工艺简单，投资及运行费用低，稳定、可靠的处理方法，经过处理后烟气中NOX含量≤250 mg/Nm3，脱硝效率应大于50%。
故本方案拟采用成熟技术且投资及运行经济的SNCR法脱硝技术。
SNCR常用的还原剂有氨或者尿素，氨可以选用无水氨（纯氨）及29% 、25% 、19% 等几种浓度的氨水溶液。
二、设计依据1 原始参数2 工艺指标（1）设计脱硝效率≥50%（2）脱硝后烟气NOx浓度≤250mg/Nm3（3）氨逃逸≤15 ppm三、脱硝设计原则1 脱硝工程总体设计应符合下列要求：a）工艺流程合理。
b）还原剂使用便捷。
c）方便施工，有利于维护检修。
煤矿锅炉烟气脱硝技术方案
***煤矿1×10t/h、2×20t/h锅炉脱硝除尘工程技术方案***保科技有限公司联系人：***电话：*******-5目录第一部分项目概况 (1)一、项目概况 (1)二、项目污染物分析 (1)三、锅炉工况参数 (1)第二部分烟气脱硝方案 (3)一、设计、制造及检验标准 (3)二、主要技术参数及性能保证 (4)2.1 SNCR设计主要条件参数 (4)2.2 性能保证 (4)2.3脱硝效率保证 (4)三、脱硝原理及特点 (4)3.1 SNCR烟气脱硝技术原理 (4)3.2 SNCR脱硝技术特点 (7)3.3 SNCR工艺设计要点 (8)四SNCR部分工程方案设计 (10)4.1以尿素为还原剂的SNCR工艺 (10)4.2以氨水为还原剂的SNCR工艺 (14)五、技术服务和培训 (17)5.1现场技术服务 (17)5.2培训 (18)第三部分烟气尘方案 (20)第四部分、工程报价 (27)一、以尿素为还原剂的SNCR系统报价 (27)二、以氨水为还原剂的SNCR系统报价 (28)三、烟气除尘系统报价 (28)第一部分项目概况一、项目概况项目名称：1×10t/h、2×20t/h锅炉脱硫脱硝系统工程项目性质：烟气脱硝项目项目地址：***煤矿项目承办单位：***保科技有限公司二、项目污染物分析主要污染物为燃煤尘、S0酸性气体及具有光化学污染的NOx。
2，会造粉尘粒径小、比重轻，属可吸入颗粒物，威胁居民生命健康；烟气中的SO2成酸雨污染排放大气造成环境污染；以一氧化氮和二氧化氮为主的氮氧化物是形成光化学烟雾和酸雨的一个重要原因，光化学烟雾具有特殊气味,刺激眼睛,伤害植物,并能使大气能见度降低，另外,氮氧化物与空气中的水反应生成的硝酸和亚硝酸是酸雨的成分。
二氧化硫、氮氧化物以及可吸入颗粒物这三项是雾霾主要组成，前两者为气态污染物，最后一项颗粒物才是加重雾霾天气污染的罪魁祸首。
锅炉烟气脱硝治理工程方案
锅炉烟气脱硝治理工程方案一、工程背景随着我国工业化进程的加快，能源需求急剧增加，大量的燃煤锅炉被广泛应用于工业生产和民用供暖领域。
然而，燃煤锅炉燃烧产生的烟气中含有大量的氮氧化物（NOx），对环境和人体健康造成了严重的危害。
为了减少大气污染，我国环保部门对燃煤锅炉的烟气排放标准也不断加大了限制，要求锅炉烟气中NOx的排放浓度不得超过一定的限值。
因此，燃煤锅炉烟气脱硝成为了一项重要的环保治理工程。
二、工程目标本工程的主要目标是通过脱硝技术手段，降低燃煤锅炉烟气中NOx的排放浓度，符合国家环保要求，减少大气污染，改善环境质量。
三、工程方案1. 脱硝技术选择根据工程实际情况和烟气排放要求，本工程选择了SCR（Selective Catalytic Reduction，选择性催化还原）技术作为烟气脱硝的主要手段。
SCR技术利用催化剂将氨气和NOx在一定的温度和压力下进行催化还原反应，将NOx转化为无害的氮气和水蒸气。
此外，为了提高脱硝效率和保证装置的运行稳定性，还会采用SNCR（Selective Noncatalytic Reduction，选择性非催化还原）技术进行辅助脱硝。
2. 工程设计（1）SCR脱硝装置设计SCR脱硝装置主要由催化剂反应器、氨气喷射系统、氨水喷射系统、脱硝剂输送系统、脱硝剂储存系统等部分组成。
催化剂反应器采用高温、耐腐蚀、耐磨损的材料制造，以承受高温高压、腐蚀性气体的作用。
氨气喷射系统和氨水喷射系统通过精确的脱硝剂喷射控制，保证了反应剂和脱硝剂的最佳比例，提高了脱硝效率。
（2）SNCR脱硝装置设计SNCR脱硝装置主要由喷射系统、脱硝剂输送系统等部分组成。
喷射系统通过精确的控制喷射位置和喷射时机，实现了对高温、高速烟气进行脱硝剂喷射，降低了NOx的排放浓度。
脱硝剂输送系统通过精确的控制脱硝剂的输送率，保证了脱硝剂的充分利用和脱硝效率。
3. 工程施工脱硝工程施工主要包括设备安装、管道连接、电气控制系统安装、系统调试等工序。
10t锅炉脱硫脱硝方案
10t锅炉脱硫脱硝方案一、方案概述为了满足环保要求，保护环境，提高10t锅炉的脱硫脱硝效率，本方案旨在详细介绍使用湿法脱硫脱硝技术进行污染物处理的方法。
本方案包括脱硫脱硝原理、设备选择、操作参数控制、废水处理等内容。
二、脱硫脱硝原理湿法脱硫主要通过往烟气中喷洒脱硫剂来吸收和氧化烟气中的硫氧化物，从而达到脱硫的目的。
而脱硝则通过在燃烧过程中加入适量的氨水或尿素来还原并脱除烟气中的氮氧化物。
这种湿法脱硫脱硝技术被广泛应用于工业锅炉的废气处理中。
三、设备选择1.脱硫设备选择针对10t锅炉的脱硫需求，建议采用石灰石-石膏法湿法脱硫工艺。
该工艺具有较高的脱硫效率和运行稳定性，适用于中小型锅炉脱硫。
2.脱硝设备选择对于脱硝设备的选择，建议采用选择性催化还原（SCR）技术。
该技术通过将氨水或尿素与烟气在催化剂催化下反应，将烟气中的氮氧化物转化为无害的氮气和水。
SCR技术在高效脱硝的同时，对烟气中的其他成分几乎没有影响，操作稳定可靠。
四、操作参数控制1.脱硫操作参数控制（1）石灰石浆液浓度：控制在10%~20%之间，过高的浓度会增加脱硫剂的消耗，过低的浓度则会降低脱硫效率。
（2）石灰石进料量：根据锅炉负荷和石灰石的硫含量，合理调节进料量，以保证脱硫效果。
2.脱硝操作参数控制（1）氨水或尿素投加量：根据烟气中氮氧化物的浓度和反应催化剂的性能，确定适当的投加量，以达到高效脱硝效果。
（2）催化剂活性：定期检测催化剂的活性，确保其在反应过程中的稳定性和催化效果。
五、废水处理在脱硫脱硝过程中产生的废水需要进行处理，以减少对环境的影响。
废水处理包括初期的固液分离和后续的中和、沉淀、过滤等处理过程。
处理后的废水达到排放标准后，可安全排放或进行再利用。
六、总结本方案详细介绍了10t锅炉脱硫脱硝方案，包括脱硫脱硝原理、设备选择、操作参数控制、废水处理等内容。
通过采用湿法脱硫脱硝技术，结合适当的设备选择和操作参数控制，可以实现高效、稳定的脱硫脱硝效果，满足环保要求，保护环境。
锅炉SNCR烟气脱硝技术方案
一、项目总说明1.1、项目背景现有220t/h锅炉三台，脱硫除尘系统已经投运。
烟气脱硫运行过程中存在脱硫率低下以及运行成本过高等诸多问题。
现如今随着人们对环境的要求越来越高，以及环保部门对从锅炉烟囱排出的废气物的排放监控越来越严格，排放标准也越来越严厉。
根据环保有关规定，SO2的排放浓度要低于100mg/m3,粉尘颗粒物排放浓度要低于30mg/m3, 氮氧化合物排放浓度要低于100mg/m3,污染物排入大气必须达标排放。
1.2、项目目标本工程的目的就是在上述建设背景和有关法规要求下对该项目原有污染物治理和工艺系统进行改造，在不影响现有锅炉工况条件下，使该系统能有效减少中各项污染物的排放，保证尾气达标排放，实现良好的经济效益和环保效益，并尽可能利用现有设施资源，把项目改造费用降到最低。
1.3、概述本工程针对现有3台220t/h流化床锅炉脱硫系统采用亁峰顺驰烟气脱硫技术进行改造，将原有简易双碱法系统改为石灰石石膏法系统，三套烟气脱硫塔装置改造、一套新型工艺系统设备、改造配套电气仪表系统。
锅炉出口到引风机出口之间工艺系统的所有设备；详细分工界线内容如下（暂定，最终以招标文件为准）：a、220T流化床炉脱硫电气仪表系统1套。
b、制浆系统1套。
c、改建水泥脱硫塔3台。
d、脱硫塔工艺循环系统1套。
e、土建改造系统1套。
f、脱水系统1套。
g、管道系统3套。
脱硫前烟气中SO2原始排放浓度：设计时按工况下最大SO2浓度6043mg/m3考虑，烟气脱硫后达到如下指标：SO2浓度≤100mg/m3。
工程改建后脱硫系统运行时采用石灰石做为脱硫剂。
1.3.1、主要特点本除尘脱硫系统主要特点如下：1)改建后脱硫系统采用3×220t/h流化床锅炉和配一套脱硫系统脱硫的处理方式。
2)脱硫系统采用石灰石-石膏湿法烟气脱硫方法，脱硫系统副产物为硫酸钙沉淀物。
3)改造后的脱硫系统采用空塔喷淋塔吸收技术，塔内喷淋及布流装置采用最优化设计，液气比远远低于传统的石灰石-石膏法烟气脱硫技术，液气比仅为4.85L/Nm3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
●脱硝方案
1. 设计条件
1.1 项目概况
现有10t/h煤粉炉锅炉，目前锅炉NOx排放浓度约为≦mg/Nm3，为节能减排，现对该机组进行脱硝改造，将NOx排放浓度降低到＜mg/Nm3。
本方案为10t/h煤粉炉锅炉SNCR烟气脱硝技术方案。
本方案对SNCR系统的工艺流程，电气及控制方案，平面布置、设备配置、运行费用等内容都进行简要介绍。
1.2 工程地点
有限公司指定厂区内。
1.3 设计原则
本项目的主要设计原则：
（1）脱硝技术采用SNCR工艺。
（2）还原剂采用尿素或氨水方案。
（3）控制系统使用PLC单独控制。
（4）SNCR入口NOx浓度为≦mg/Nm3，SNCR出口NOx浓
度≦mg/Nm3，脱硝效率70/80%。
（5）SNCR工艺NH3逃逸量≤10ppm。
1.4 设计条件
1.4.2 设备安装条件：主厂房室外安装；
1)还原剂：以20%浓度的氨水和高分子剂作为SNCR烟
气脱硝系统的还原剂；
2)主燃料：煤；
3)运行方式：每天24小时连续运行；
4)年累计工作时间：不小于8000小时；
2.还原剂、工艺水、电源及压缩空气参数
2.1还原剂
本采用以稀释水为溶剂的氨水+高分子剂为脱硝还原剂，氨水浓度为20%。
2.2工艺水
作为氨水稀释剂的水应是具有除盐水质量的软化水，并且满足下列条件，详见下表。
2.3电源
用于脱硝系统的电源，为AC 380V和AC 220±2%V、50±0.2Hz、波形失真率<5%的电源至设计界区。
2.4压缩空气
雾化使用的压缩空气由甲方提供至锅炉附近，应满足如下要求：
仪用压缩空气，干燥、无油；压力露点：-20℃；运行压力：0.5~0.7MPa；
3. 技术要求
3.1 工程范围
3.1.1 设计范围
本次烟气脱硝系统设计范围是SNCR系统内的所有设备、管道、电控设备等全部内容。
系统所需的还原剂、水、冷却空气和电源等由业主方输送至本次脱硝系统内。
3.1.2 供货范围
本项目工程范围为EPC交钥匙工程，包括一台机组SNCR 脱硝系统的设计、设备供货、土建工程、安装、系统调试和试运行、配合考核验收、培训等。
3.2 脱硝系统性能保证值
性能保证值如下：
3.2.1 脱硝系统装置出口NOx浓度
在设计工况下正常运行时脱硝装置出口NOx浓度不超过260mg/Nm3(干基，标况，含氧量6%），且NOx脱除率不低于70%
浓度
原烟气入口浓度
脱硝装置出口浓度原烟气入口脱除率NOx NOx NOx -NOx
×100%
3.2.2系统物料及动力消耗指标（脱硝还原剂采用20%浓度的氨水）（1台炉）
3.2.3 SNCR 脱硝装置可用率
整套装置的可用率在正式移交后的一年中大于98%。
脱硝装置的可用率定义：
A ：脱硝装置统计期间可运行小时数。
B ：脱硝装置统计期间强迫停运小时数。
C ：脱硝装置统计期间强迫降低出力等有效停运小时数。
3.2.4 脱硝装置运行后并达到NO x 排放要求时NH 3逃逸率≤10ppm 。
3.2.5 脱硝装置的服务寿命为30年以上。
3.2.6脱硝装置满足全天24小时连续运行，年运行时间大于8000时；
3.2.7系统装置先进、安全、可靠、便于运行维护；
3.2.8脱硝装置的调试过程（包括启/停和运行），不能影响锅炉的正常工作。
能可靠和稳定地连续运行，并具有下列运行特性：
(1) 脱硝装置能适应锅炉的正常负荷变动，快速投入与停止，跟随能力强。
(2) 脱硝装置能在锅炉40～100%BMCR负荷条件下持续、安全地运行。
(3) 脱硝装置的检修时间间隔与锅炉的要求一致，不应增加维护和检修期。
4. 技术方案
4.1 技术原理
用氨水作为还原剂的SNCR技术原理是将稀释后的氨水
溶液喷入炉内与NOx进行选择性反应，不使用催化剂，在炉膛温度为750～850℃的区域内，NH3与烟气中的NOx进行SNCR 反应生成N2和水。
NH3还原NOx的主要化学反应方程式为：
4NH3+4NO+O2 → 4N2+6H2O
SNCR系统烟气脱硝过程由下面四个基本过程完成：
1）还原剂接收和储存；
2）还原剂的计量输出、与水混合稀释；
3）在锅炉合适位置喷入稀释后的还原剂；
4）还原剂与烟气混合进行脱硝反应。
（2）脱硝效率的影响因素
1、温度范围；
2、停留的时间；
3、反应剂和烟气混合的程度；
4、未控制的NOx浓度水平；
5、喷入的反应剂与未控制的NOx的摩尔比－NSR；4.2 工艺描述
4.2.1 工艺描述
氨水槽车将氨水送至厂区内氨水储罐后，由氨水加注泵打入氨水储罐内以供后续SNCR脱硝使用。
需要SNCR脱硝时，使用氨水溶液输送泵将储罐中的氨水溶液抽出，并在静态混合器中和工艺水混合稀释成5%~10%的氨水稀溶液，然后再输送到炉前SNCR喷枪处。
氨水溶液
通过喷枪雾化后，喷入炉膛合适的位置（温度窗口），与烟气中的氮氧化物发生氧化还原反应，生成氮气和水，从而达到脱硝目的。
我公司将根据锅炉实际状况，选取最佳的温度窗口，采用专用的雾化喷枪，合理设计，保证足够的穿透深度和覆盖面，使氨水与氮氧化物充分反应。
本工程在安装前已将各脱硝设备组装为模块，工艺系统如下图所示。
脱硝系统的供货范围
注：压缩空气气源甲方提供。
