⑥桩内照明用电采用36V安全电压，孔内照明灯泡 用专用防水灯泡，确保安全。 • ⑦安全措施：锁口处预埋爬梯挂件，待一定深度 时方便挂设脚手爬梯，施工人员上下时必须由脚 手爬梯上下，桩口上搭防雨护棚，桩口周围还应 设防护栏。孔下必须保证通风，并随时检测有无 有害气体，一旦发现有害气体时，施工人员必须 马上撤离，采取通风来稀释有害气体的浓度，在 确定绝对安全后，方可继续施工。 • ⑧检查：成桩后对桩身尺寸、孔底标高、桩位 中线、井壁垂直度进行全面测定，作好施工记录。 经监理及有关质检人员共同逐孔检查鉴定，符合 设计要求后，办理好隐蔽工程验收，再制作、吊 放钢筋笼、浇筑砼。 •
ppt课件
29
•④严把材料关，钢筋应有出厂质量保证书或试验报
告单，并作机械性能试验，对进场的钢筋进行抽验， 遵守“先试验，后使用”的原则，对严重锈蚀及其 它不合规范的钢筋，坚决不予验收、使用。 •⑤严格控制钢筋的加工质量，加强对加工后的钢筋 存放管理，保证钢筋的绑扎和焊接质量。 •
ppt课件
30
§2.5 施工中应注意的问题 •预加固桩安全要求及防控措施： •（1）现场技术负责人在施工前对施工班组进行全 面、具体和有针对性的安全技术交底，内容包括工 作场所和安全防护措施、安全操作规程、安全注意 事项，开展经常性地安全自查，严禁使用手动提升 设备。 •（2）施工现场挂设安全标志，特别是主要施工部 位，作业点和危险区域，主要通道口均挂设相关的 安全标志。施工机械设备随机挂设安全操作规程。
边坡抗滑桩施工方案
边坡抗滑桩施工方案1. 引言1.1 背景边坡是指山体或土方边界与水平地面之间的斜坡面，其稳定性是保证道路、建筑物等基础设施安全运行的重要因素之一。
然而，由于地形、地质等原因，边坡往往存在滑坡的风险，从而给周边环境带来巨大的破坏和安全隐患。
为了增强边坡的稳定性和抗滑性能，常常需要在边坡中采用抗滑桩。
抗滑桩通过钻孔预埋或挖孔后安放钢筋混凝土或钢管等材料，以增加边坡的抗滑能力，从而有效预防和控制滑坡的发生。
1.2 目的本文档旨在提供一份边坡抗滑桩施工方案，详细描述了抗滑桩的选择、设计、施工程序和质量控制，以确保边坡的稳定性和安全性。
2. 抗滑桩的选择在选择抗滑桩时，需要全面考虑边坡的地质条件、设计要求、施工限制等因素。
常用的抗滑桩类型包括钢筋混凝土灌注桩、钢筋混凝土钻孔灌注桩、钢管桩等。
以下是一些常见抗滑桩类型的特点和适用条件：2.1 钢筋混凝土灌注桩•特点：钢筋混凝土灌注桩具有抗压能力强、自重轻、施工方便等特点。
•适用条件：适合边坡土质较坚硬，要求承载力较高，且不易施工的边坡。
2.2 钢筋混凝土钻孔灌注桩•特点：钢筋混凝土钻孔灌注桩施工灵活，适应性强，承载能力高。
•适用条件：适合边坡土质较松散，孔壁不稳定，需要提高边坡的抗滑性能。
2.3 钢管桩•特点：钢管桩安装便捷，适应性强，经济实用。
•适用条件：适合边坡土质坚硬，不易沉积，较小的边坡工程。
根据边坡的具体情况，选择合适的抗滑桩类型进行设计和施工。
3. 抗滑桩的设计3.1 抗滑桩的布置密度抗滑桩的布置密度是指在边坡上每单位长度内抗滑桩的数量。
布置密度的高低会直接影响抗滑桩的抗滑能力。
一般来说，边坡的设计要求越高，抗滑桩的布置密度也要相应提高。
3.2 抗滑桩的长度和直径抗滑桩的长度和直径是根据边坡的高度、土质条件和设计要求等因素来确定的。
一般情况下，抗滑桩的长度应超过边坡的滑动面深度，并确保抗滑桩的贯穿性、稳定性和承载能力。
3.3 抗滑桩的间距和排列方式抗滑桩的间距和排列方式决定了抗滑桩的整体性能。
抗滑桩设计与施工
02
应变计
用于监测桩身应变。
03
土压力计
用于监测土压力变化。
04
水准仪
用于监测桩身沉降。
监测频率与周期
施工阶段
每2小时监测一次，确保施 工安全。
运营阶段
每天监测一次，确保抗滑 桩稳定运行。
特殊情况
如遇到地震、暴雨等自然 灾害时，应增加监测频率， 确保抗滑桩安全。
维护与保养
定期检查设备
定期对监测设备进行检查，确保设备正常运行。
抗滑桩设计与施工
contents
目录
• 抗滑桩概述 • 抗滑桩设计 • 抗滑桩施工 • 抗滑桩的监测与维护 • 抗滑桩案例分析
01 抗滑桩概述
定义与作用
定义
抗滑桩是一种用于防止滑坡、泥 石流等地质灾害的工程结构，通 过在滑坡体中设置抗滑桩来增加 滑坡体的稳定性。
作用
抗滑桩通过提供锚固力，将滑坡 体锚固在稳定的地层中，防止滑 坡体的滑动，从而保护坡下建筑 物、道路、农田等的安全。
抗滑桩的应用场景
山区
城市建筑
山区是滑坡、泥石流等地质灾害的高 发地区，因此抗滑桩在山区道路、桥 梁、隧道等工程建设中广泛应用。
城市中的高层建筑、地铁、隧道等工 程建设中也需要设置抗滑桩来防止地 质灾害的发生。
水利工程
水库大坝、水电站等水利工程周边地 区容易发生滑坡体，因此需要设置抗 滑桩来保护工程安全。
。
计算分析
静力分析
采用有限元法或有限差分法等数 值分析方法，对桩身、锚固区土 体进行静力分析，计算桩身的内
力和变形。
动力分析
根据地震、车辆等动荷载作用下的 动力响应，分析桩身的承载能力和 稳定性。
优化分析
边坡防护之抗滑桩类型、设计及计算

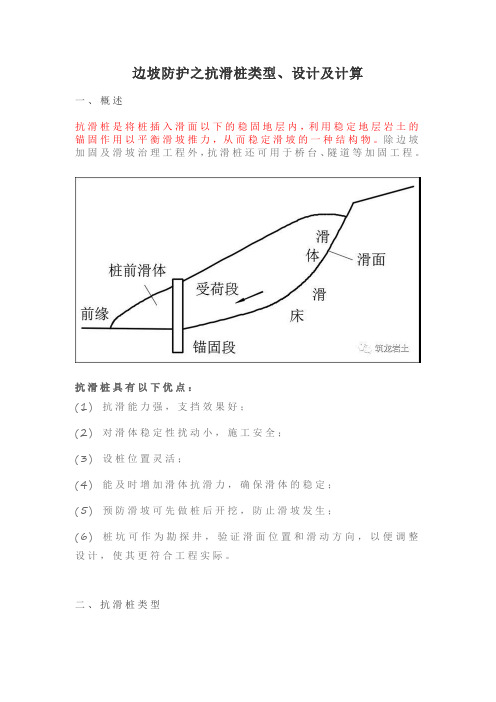

边坡防护之抗滑桩类型、设计及计算一、概述抗滑桩是将桩插入滑面以下的稳固地层内，利用稳定地层岩土的锚固作用以平衡滑坡推力，从而稳定滑坡的一种结构物。
除边坡加固及滑坡治理工程外，抗滑桩还可用于桥台、隧道等加固工程。
抗滑桩具有以下优点：(1) 抗滑能力强，支挡效果好；(2) 对滑体稳定性扰动小，施工安全；(3) 设桩位置灵活；(4) 能及时增加滑体抗滑力，确保滑体的稳定；(5) 预防滑坡可先做桩后开挖，防止滑坡发生；(6)桩坑可作为勘探井，验证滑面位置和滑动方向，以便调整设计，使其更符合工程实际。
二、抗滑桩类型实际工程应用中，应根据滑坡类型及规模、地质条件、滑床岩土性质、施工条件和工期要求等因素具体选择适宜的桩型。
三、抗滑桩破坏形式总体而言，抗滑桩破坏形式主要包括：(1)抗滑桩间距过大、滑体含水量高并呈流塑状，滑动土体从桩间挤出；(2) 抗滑桩抗剪能力不足，桩身在滑面处被剪断；(3) 抗滑桩抗弯能力不足，桩身在最大弯矩处被拉断；(4) 抗滑桩锚固深度及锚固力不足，桩被推倒；(5)抗滑桩桩前滑面以下岩土体软弱，抗力不足，产生较大塑性变形，使桩体位移过大而超过允许范围；(6)抗滑桩超出滑面的高度不足或桩位选择不合理，桩虽有足够强度，但滑坡从桩顶以上剪出。
对于流塑性地层，滑体介质与抗滑桩的摩阻力低，土体易从桩间挤出。
此时，可在桩间设置连接板或联系梁，或采用小间距、小截面的抗滑桩，因流塑体的自稳性差，当地下水丰富时，开挖截面过大的抗滑桩易造成坍塌，对处于滑移状态的边坡，还可能会加速边坡的滑移速度，甚至造成边坡失稳。
四、抗滑桩设计01基本要求抗滑桩是一种被动抗滑结构，只有当边坡产生一定的变形后，才能充分发挥作用。
因此，抗滑桩宜用于潜在滑面明确、对变形控制要求不高的土质边坡、土石混合边坡和碎裂状、散体结构的岩质边坡。
抗滑桩宜布置在滑体下部且滑面较平缓的地段；当滑面长、滑坡推力大时，可与其它加固措施配合使用，或可沿滑动方向布置多排抗滑桩，多排抗滑桩宜按梅花型布置。
抗滑桩设计讲解
抗滑桩设计讲解1、抗滑桩的优点抗滑桩的主要优点有：抗滑能力强，圬工数量小；桩位灵活，可以设在滑坡体中最有利于抗滑的部位；可以沿桩长根据弯矩大小合理地布置钢筋；施工方便，设备简单；间隔开挖桩孔，不易恶化滑坡状态，利于整治正在活动中的滑坡，利于抢修工程；通过开挖桩孔，能够直接校核地质情况，进而可以检验和修改原来的设计，使之更切合实际。
发现问题，易于补救。
2、抗滑桩的结构型式1）排式单桩：即在滑坡的适当部位，每隔一定距离挖掘一竖井，再放置钢筋或型钢，最后灌注混凝土，形成一排或数排的若干单桩。
这是我国抗滑桩的基本型式。
2）台式抗滑桩：将若干单桩的顶端用混凝土板或钢筋混凝土板联成一组共同抗滑，这种桩组叫承台式抗滑桩。
图1 台式抗滑桩3）排架抗滑桩：由两根竖桩与两根横梁联结组成，下横梁仿效隧洞导坑掘进法施工。
排架抗滑桩刚度大，内桩受拉，外桩受压，受力条件较排式单桩有明显改善，因而减小了桩的弯矩、锚固深度和桩的截面，提高了承载力。
图2 排架抗滑桩4）椅式桩墙：由内桩、外桩、承台、上墙和拱板五部分组成。
其工作原理是，用拱板支承滑动土体，并将推力通过内、外两桩传给稳定地层。
因用刚性承台将内、外两桩联成整体框架，转动惯量大，承受弯矩的总刚度较同等截面的单桩大5-10倍，故抗滑能力大，而桩壁应力只有单桩的17-31%，在软弱地层更可显示其优越性。
图3 椅式桩墙5）桩拱墙：桩拱墙是在悬臂单桩之间直接砌筑水泥砂浆片石的拱墙而成。
桩在路基面以上的部分，系带梗肋的“T”形截面，两侧翼缘即为拱座。
图4 桩拱墙6）桩板式抗滑桩：与桩拱墙相仿，但结构更简单，它是由半埋式单桩及在两桩之间逐层安设或浇注的挡土板而组成。
图5 桩板式抗滑桩7）预应力锚索抗滑桩：由预应力锚索（杆）组成，主要由锚索（杆）受力，改变了悬臂的受力状态和单纯靠桩侧向地基反力抵抗滑坡的推力机理。
图6 预应力锚索抗滑桩3、抗滑桩使用条件由于抗滑桩是一种特殊的侧向受荷桩，在滑坡推力作用下，桩依靠埋入滑动面以下部分的锚固作用和被动抗力，以及滑动面以上桩前滑体的被动抗力来维持稳定。
第六章 抗滑桩

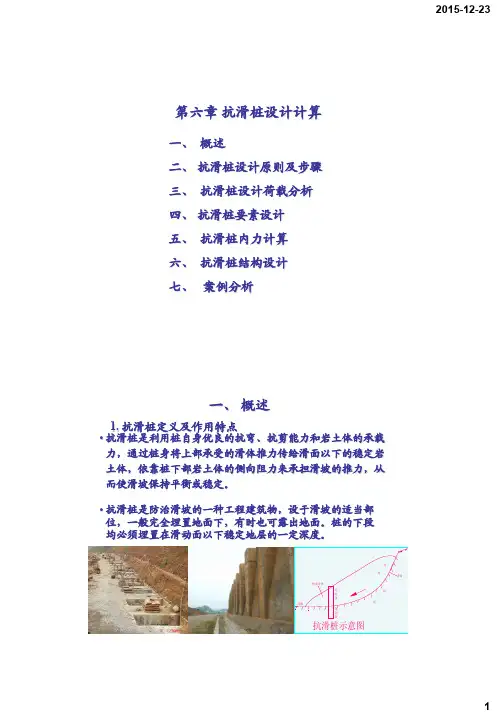

第六章抗滑桩设计计算一、概述二、抗滑桩设计原则及步骤三、抗滑桩设计荷载分析四、抗滑桩要素设计五、抗滑桩内力计算六、抗滑桩结构设计七、案例分析一、概述•抗滑桩是防治滑坡的一种工程建筑物，设于滑坡的适当部位，一般完全埋置地面下，有时也可露出地面。
桩的下段均必须埋置在滑动面以下稳定地层的一定深度。
•抗滑桩是利用桩自身优良的抗弯、抗剪能力和岩土体的承载力，通过桩身将上部承受的滑体推力传给滑面以下的稳定岩土体，依靠桩下部岩土体的侧向阻力来承担滑坡的推力，从而使滑坡保持平衡或稳定。
1. 抗滑桩定义及作用特点抗滑桩示意图受荷段锚固段桩前滑体前缘滑体滑床滑面施工方式打入桩钻孔桩挖孔桩材料木桩钢桩钢筋混凝土桩截面形状圆形桩管形桩矩形桩桩土相对刚度刚性桩弹性桩结构形式排式单桩承台式桩排架桩… …锚索桩桩身埋置情况悬臂桩全埋桩2. 抗滑桩分类a)c)d)f)e)b)抗滑桩的结构类型(a)一般抗滑排桩；(b)椅式桩墙；(c)门型抗滑桩；(d)排架抗滑桩；(e)h型排架抗滑柱；(f)预应力锚索抗滑桩三峡库区水田坝滑坡-抗滑桩抗滑桩排（兰青公路享堂滑坡）滑坡治理-抗滑桩滑坡治理-抗滑桩3. 抗滑桩的优点（1）抗滑能力强，圬工数量小，在滑坡推力大、滑动带深的情况下，能够克服抗滑挡土墙难以克服的困难。
（一般情况下挡土墙20t以下的推力，20t以上用抗滑桩；超过200t，桩长超过35m时需做可行性论证）（2）桩位灵活，可以设在滑坡体中最有利抗滑的部位。
（3）施工方便，设备简单。
采用混凝土或少量钢筋混凝土护壁，安全、可靠。
（4）施工方便、安全、迅速，可以间隔地同时进行，工作面多而干扰少，施工开挖量少而不易在施工过程中造成滑体稳定条件的恶化；（5）通过开挖桩孔，能够直接校核地质情况，进而可以检验和修改原来的设计，施工中发现问题，易于补救。
4. 抗滑桩的适用条件由于抗滑桩是一种特殊的侧向受荷桩，在滑坡推力作用下，桩依靠埋入滑动面以下部分的锚固作用、被动抗力，以及滑动面以上桩前滑体的被动抗力来维持稳定，因此，使用抗滑桩应该满足以下最基本的使用条件：（1）滑坡具有明显的滑动面；（2）滑坡体为非流塑性，桩能形成土拱效应；（3）滑动面以下为较完整的岩层或密实土层，能够提供足够的锚固力。
抗滑桩
应用抗滑桩应注意的问题
1 、对于正在活动的滑坡，应尽量避免打抗滑桩；而在间歇型滑 坡的静止时期抗滑桩施工效果最好。 2 、对于抗滑桩应选择一个合理的位置，不能过上也不能过下； 对于很厚的坡体，可采用潜桩。 3 、用抗滑桩防治坡体，必须具备以下条件：有明显的滑动面， 滑动面以上为非塑流性地层，能够被桩稳住；滑动面一下较完整 地基岩或密实土层，能够提供足够的嵌固力。 4 、滑坡前缘受水流冲刷时，在使用抗滑桩的同时还应设支档防 护工程。
抗滑桩
定义：
抗滑桩是穿过滑坡体深入于滑床的桩柱，用以支挡滑坡体 的滑动力，起稳定边坡的作用，适用于浅层和中厚层的滑坡， 是一种抗滑处理的主要措施。
抗滑桩
使用抗滑桩，土方量小，省工省料，施工方便，工期短，
是广泛采用的一种抗滑措施。根据滑坡体厚度、推力大小，防 水要求和施工条件等，可选用木桩、钢桩、混凝土桩或钢筋 （钢轨）混凝土桩等。
抗滑桩
抗滑桩
抗滑桩
抗滑桩
抗滑桩
抗滑桩
挖孔桩施工工艺流程图
抗滑桩型
1、按材质分为木桩、钢桩、钢筋混凝土桩； 2、按成桩方法分为打入桩、静压桩、钻桩、挖孔就地灌浆桩； 3、按桩与土的相对刚度分为刚性桩、弹性桩； 4、按结构形式分为单桩、排桩、群桩、有锚桩。
抗滑桩的特点及适用条件
木桩：就地取材，方便，易于施工，但桩长有限，桩身强度不高。 用于临时浅层滑坡治理，临时工程或抢险。 钢桩：强度高，施工容易、快速，但受桩身断面尺寸限制，横向刚 度较小，造价高。 钢筋混凝土；桩断面刚度大，抗弯能力高，施工方式多样，可打入、 静压、钻孔或挖孔就地灌浆，应用广泛，但混净土抗拉能力有限。
[最新]抗滑桩施工资料
![[最新]抗滑桩施工资料](https://img.taocdn.com/s3/m/289efa4da76e58fafab003bc.png)
§2 抗滑桩的施工
§2.1 施工一般程序
抗滑桩施工多采用机械成孔或人工成孔，现场 灌注混凝土施工。
灌注桩是一项质量要求高，施工工序较多，并 须在一个短时间内连续完成的地下隐蔽工程。因此， 施工应按程序进行。备齐技术资料，编制施工组织 设计，做好施工准备。应按设计要求、有关规范、 规程及施工组织设计，建立各工序的施工管理制度。 施工、监理、设计和业主各方管理到位、监控到位、 技术服务和技术跟踪到位。保证施工有序、快速、 高质地进行。
③挖桩：在粘土层用短柄铁锹锄头挖土施工；进入 砂岩层用风镐施工；如遇坚石风镐难以施工的，采 用钻眼爆破施工。
④运输：在桩孔上架立垂直运输支架，用卷扬机 作为提升运土设备，提升上来的渣土及时运输到指 定的弃土场，避免造成环境污染。 ⑤护壁施工：护 壁混凝土采用机械拌合，人工浇筑，振动棒捣实的 方法。塌落度控制在8～10cm。采取开挖一节支护 一节原则，其下挖深度不得超过2m，往下施工以 每一节为一施工循环。护壁C20钢筋混凝土，厚度 为20cm。在节与节之间插竖直钢筋（入下节 25cm），以提高护壁的整体性。模板之间用卡具、 扣件连接固定，确保刚度。护壁砼灌注8小才可进 行拆模工作。
单桩是抗滑桩的基本型式，也是常用的结构型 式，其特点是简单，受力和作用明确。当边坡的推 力较大，用单桩不足以承担其推力或使用单桩不经 济时，可采用排桩。排架桩的特点是转动惯量大， 抗弯能力强，桩壁阻力较小，桩身应力较小，在软 弱地层有较明显的优越性。有锚桩的锚可用钢筋锚 杆或预应力锚索，锚杆(索)和桩共同工作，改变桩 的悬臂受力状况和桩完全靠侧向地基反力抵抗滑坡 推力的机理，使桩身的应力状态和桩顶变位大大改 善，是一种较为合理、经济的抗滑结构。但锚杆或 锚索的锚固端需要有较好的地层或岩层，对锚索而 言，更需要有较好的岩层以提供可靠的锚固力。
