SA型单级双吸中开离心泵
云南SA型单级双吸中开离心泵型号,SA型中开泵生产厂家,SA中开泵原理,三昌泵业

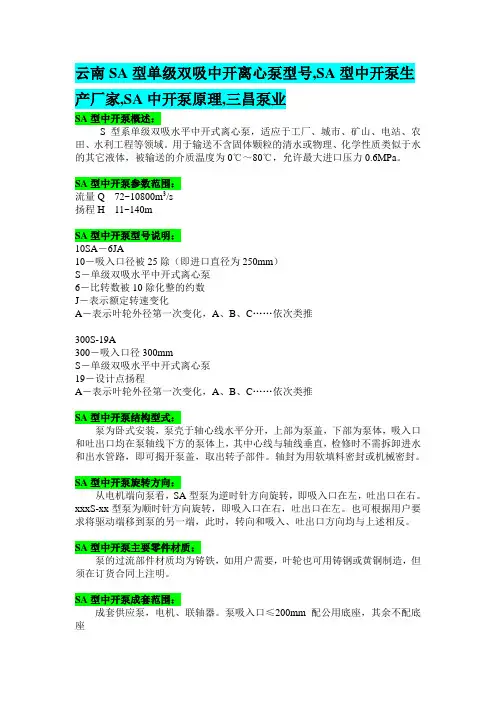

云南SA型单级双吸中开离心泵型号,SA型中开泵生产厂家,SA中开泵原理,三昌泵业SA型中开泵概述：S型系单级双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。
用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。
SA型中开泵参数范围：流量Q 72~10800m3/s扬程H 11~140mSA型中开泵型号说明：10SA－6JA10－吸入口径被25除（即进口直径为250mm）S－单级双吸水平中开式离心泵6－比转数被10除化整的约数J－表示额定转速变化A－表示叶轮外径第一次变化，A、B、C……依次类推300S-19A300－吸入口径300mmS－单级双吸水平中开式离心泵19－设计点扬程A－表示叶轮外径第一次变化，A、B、C……依次类推SA型中开泵结构型式：泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
轴封为用软填料密封或机械密封。
SA型中开泵旋转方向：从电机端向泵看，SA型泵为逆时针方向旋转，即吸入口在左，吐出口在右。
xxxS-xx型泵为顺时针方向旋转，即吸入口在右，吐出口在左。
也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。
SA型中开泵主要零件材质：泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢或黄铜制造，但须在订货合同上注明。
SA型中开泵成套范围：成套供应泵，电机、联轴器。
泵吸入口≤200mm配公用底座，其余不配底座4849505152535455565758596061。
350S26A中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵
350S26A 单级双吸离心泵350S26A350 ——泵进口直径为350mmS ——卧式单级双吸清水离心泵26 ——泵设计点扬程26mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）350S26A 1116 310 21.5 1480 78.8 110 83 6.7工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
长沙水泵湘泵SA系列单级双吸离心泵选型说明
长沙水泵湘泵SA系列单级双吸离心泵选型说明一、用途说明SA型泵为单级双吸中开式离心泵，供输送清水或物理化学性质类似于水的液体之用。
SAP型泵是在SA型泵的基础上，进行结构优化设计而形成的新系列产品，其水力性能与SA型泵一致，在结构上综合了KSB公司和IR公司等国外双吸泵的技术并作了新改进，使之更合理、更可靠。
液体的最高温度不得超过80℃，可作为工厂、矿山、城市、电站、水利工程等的排水或给水泵。
泵的进口允许压力不超过0.6MPa。
二、结构说明SA、SAP型泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。
如根据用户特殊订货需要也可改为顺吋针旋转。
本型泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。
除轴的材料为优质碳素钢外，其馀多为铸铁制成。
泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。
叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。
泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。
水泵通过联轴器由电动机直接传动。
轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。
三、型号说明例：10SA-6JA10——吸入口径被25整除（即吸入口径为250mm）SA——单级双吸离心泵6——比转数被10整除的约数J——表示泵额定转速变化A——叶轮经过第一次切割四、性能参数。
中开式单级双吸离心泵的结构
中开式单级双吸离心泵的结构中开式单级双吸离心泵是一种常见的离心泵，其结构设计使其具有高效、稳定、可靠的特点，广泛应用于工业、农业、建筑等领域。
以下将详细介绍中开式单级双吸离心泵的结构。
一、泵体结构中开式单级双吸离心泵的泵体通常采用铸铁或钢板焊接而成，具有较高的强度和刚性。
泵体采用对称式结构，具有两个吸口和一个出口。
吸口和出口之间的设计使得泵能够平衡叶轮的径向力，从而减少轴承的负荷，提高了泵的稳定性和可靠性。
二、叶轮结构中开式单级双吸离心泵的叶轮通常采用双吸式设计，即具有两个吸口。
叶轮由多个叶片组成，叶片的形状和数量会影响泵的性能。
叶轮与泵轴通过键连接，确保叶轮能够与泵轴同步旋转，并通过轴承支撑叶轮的转动。
三、密封装置中开式单级双吸离心泵通常采用机械密封装置，以防止泵体内的介质泄漏。
机械密封由固定环、活动环和填料组成，通过密封油脂的润滑和冷却来减少摩擦和磨损。
同时，也可以根据实际需求采用其他形式的密封装置，如填料密封或磁力密封。
四、轴承支撑为了保证泵的稳定运行，中开式单级双吸离心泵采用了双向轴承支撑。
这种支撑方式能够减小泵的振动和噪音，延长轴承的使用寿命。
同时，轴承还起到了支撑泵轴和叶轮的作用，使其能够平稳旋转。
五、进出口管道中开式单级双吸离心泵的进出口管道通常由铸铁或钢板焊接而成，具有较高的强度和耐腐蚀性。
进口管道通过吸口与泵体相连，将介质引入泵体；出口管道通过出口与泵体相连，将介质排出。
进出口管道的设计合理与否直接影响泵的工作效率和性能。
六、基座和驱动装置中开式单级双吸离心泵通常安装在基座上，以确保泵的稳定性和可靠性。
基座通常由铸铁或钢板焊接而成，具有较高的强度和刚性。
驱动装置通常采用电动机，通过联轴器将电动机与泵轴连接，从而实现泵的驱动。
中开式单级双吸离心泵的结构设计合理，能够实现高效、稳定、可靠的运行。
无论是在工业生产中的循环水系统、供水系统，还是在农田灌溉、建筑工程中的输送介质等领域，中开式单级双吸离心泵都发挥着重要的作用。
300S58A中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵
300S58A 单级双吸离心泵300S58A300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵58 ——泵设计点扬程58mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S58A720 200 49 1480 118 160 81 5.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
SG300-90单级双吸中开泵-卧式双吸泵-立式双吸泵
GS300-90GS300-90MAGS—高效单级双吸离心泵300—泵进口直径300mm90—设计点扬程M—改型叶轮（标准叶轮不标注）A-叶轮外径切割代号（A、B、C分别表示第一、二、三次切割）设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）GS300-90790 219 90 1480 228 315 85 3.4工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：GS系列单级双吸离心泵是我公司在广泛吸收国内外同类产品先进技术的基础上，创新研制的第三代高效节能的双吸泵产品。
其型谱范围广，水力性能好，结构新颖，具有高效率和高可靠性，低汽蚀余量和低维护的显著特点。
本系列产品的设计、制造和质量符合GB/T5657《离心泵技术条件Ⅲ类》标准，其效率指标达到GB19762《清水离心泵能效限定值及节能评价值》标准。
用途本系列产品用于输送清水或物理化学性质类似清水的其它液体。
采用耐腐或耐磨材料，可输送工业废水、海水或含少量颗粒的浑水。
广泛应用于钢铁、石油化工、火力发电、矿山等工矿企业的给排水系统或冷却循环水系统，也可应用于城市自来水、供热系统循环水和农田排涝灌溉及各类水利工程等。
结构特点：泵壳：圆形压水室设计，效率高。
双蜗壳压水室结构，平衡径向力，强度好，轴承和密封受力小、寿命长。
吸水室带分流筋设计，进口无旋涡，运行平稳，无噪音，汽蚀性能好。
进出水流道涂耐磨耐腐光滑涂料，水力损失小。
自动校正泵盖，安装方便。
外壳加强筋设计，刚性好，造型美观。
2-SG型单级双吸水平中开离心泵样本
采用有专利的公用底座，通过优化设计，在保证其强度的情况下合理 的减轻底座的重量；所有底座均设有调节耳，非常方便安装与对中。
⑿.材料搭配
多种材料组合使泵可以用于更广泛的领域；材料按照工况和介质等要
-3-
高效节能中开循环水泵最优搭配,也可根据用户需要进行适当调整。
2．型号说明： SGA400×300IJ SG－双吸高效中开式离心泵 A－模型代号 400－进口口径（mm） 300－出口口径（mm） I－更换叶轮 J－降速
3．适用范围： 流量：Q=800～40000m3/h 扬程: H=6～140m 工作温度：≤80℃ 工作允许压力：≤2.5MPa 进口压力：≤0.6MPa
(1)常规型（从动力端向泵看，泵逆时针方向旋转）
(2)特殊型（从动力端向泵看，泵顺时针方向旋转）
-7-
高效节能中开循环水泵
长沙福斯水泵泵业有限公司
SG 型泵主要由泵体，泵盖，转子部件（叶轮，轴，轴承体等），密封环， 联轴器；及其附件：水封管部件，冷却水管部件，泄漏水接收部件，地脚螺 栓，联轴器罩，电机，公用底座等零部件组成。
长沙福斯水泵泵业有限公司
11
高效节能中开循环水泵
四．SG 型泵性能表
长沙福斯水泵泵业有限公司
型号 SGA400×300 SGB400×300 SGB400×300I SGC400×350 SGC400×350I SGD400×350 SGE400×400 SGA400×300J SGB400×300J SGC400×350J SGD400×350J SGE400×400J
⑶ 环保
综合用户多年的使用经验，采用具有专利的冷却水接管部件及轴封泄 漏水排泄部件，保证泵房干净，无泄漏，符合环保要求。泵运行时噪声低、 振动小，能确保舒适的工作环境。
28SA-10高效节能环保中开泵
28SA-10高效节能环保中开泵 一、28SA-10高效节能环保中开泵概述 28SA-10高效节能环保中开泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。
它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。
28SA-10高效节能环保中开泵是S型泵基础上采用耐腐蚀材质及机械密封结构而设计的新产品，用于各类腐蚀介质和油品的输送。
二、28SA-10高效节能环保中开泵性能范围： 泵出口直径 100~1200mm 流量 Q: 70~22392m3/h 扬程 H: 8~150m 工作温度 T: -20℃~200℃ 固体颗粒 ≤80mg/L 工作许用压力 ≤4Mpa 也可以根据用户要求设计性能参数。
三、28SA-10高效节能环保中开泵型号意义 例500SF35A 500—泵的吸入口径(mm ) SF—单级双吸，耐腐蚀中开离心泵 35—设计点扬程(m)。
A—叶轮第一次切割。
四、28SA-10高效节能环保中开泵结构说明 ﹒S型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。
检修时无需拆卸进出口水管及电动机。
从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
﹒泵的主要零件有;泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。
﹒泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。
进出水法兰的下部，装有放水的管螺纹孔。
﹒经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。
﹒泵轴承为向心球轴承。
轴承装在轴承体内、安装在泵体两端，用黄油润滑。
﹒双吸密封环用以减少水泵压力室的水漏回吸水室。
﹒泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SA型单级双吸中开离心泵
概述
SA型单级双吸中开式离心泵用于输送介质温度为-20℃~80℃，适用于输送各种工业用水、生活用水、自来水及水利工程，农田排灌等用途。
结构特点
SA型泵为卧式安装，吸入口与吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进、出水管路。
轴承：泵两端均为滚动轴承（其中24SA-18、16SA-90可选用滑动轴承）支撑转子部件，稀油式油脂润滑。
轴封：1、软填料密封；2、机械密封
泵的旋转方向：从电机端看，泵逆时针旋转，也可按用户要求制成顺时针旋转。
用途
SA型不锈钢中开泵系单级双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。
用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。
型号说明
例：10SA-6A
10——吸入口径被25除（即吸入口径为250mm）
SA——单级双吸离心清水泵
6——比转数被10除化整的约数
J－表示额定转速变化
A－表示叶轮外径第一次变化，A、B、C……依次类推
性能范围(设计点)
流量：Q=90~6300m3/h
扬程：H=9.5～105m
装配注意事项
1﹒装配转子部件、依次将键、叶轮、轴套、轴套螺母、填料环装在上。
套上双吸密封环，然后装上轴承部件和联轴器
2﹒分别检查转子部件上叶轮密封部件的外圈的径向跳动应不超过下表的规定
名义直径≤50
＞50～
120 ＞120～
260
＞260～
500
＞500～
800
＞800
跳动量0.06 0.08 0.10 0.12 0.15 0.17 3﹒将转子部件和螺栓装在泵体上轴。
.安装好轴承体压盖，并用螺栓固紧.。
然后用轴套螺母调整叶轮的轴向位置到泵体流道的中间，并加以固紧。
4﹒装上填料,放好中开面纸垫盖上泵盖。
打紧螺尾锥销后拧紧泵盖螺母,再装上填料盖.
5﹒用手转动转子,无卡察、轻滑均匀即可。
拆卸可按上述装配相反顺序进行。
安装
1﹒检查水泵和电机应无损坏。
2﹒水泵的安装要保证装置提供的汽蚀余量大于给顶的汽蚀余量。
基础尺寸应符合泵机组的安装尺寸。
3﹒安装顺序：有带底座和不带底座两种，安装原则一样。
这里只叙述带底座的。
（1）将底座套上地脚螺栓，戴上螺母，放在预留地脚螺孔的混凝土基础上用调整其间楔形垫铁的方法校正水平，然后将地脚孔灌满混凝土。
（2）待混凝土干固后，再检查一下水平度，同时紧固地脚螺母。
（3）检查电机旋向与泵相符合后，上好泵和电机的螺栓、螺母和螺母座。
同时使两联轴器间隙留有一定间隙，校正泵与电机轴的同轴度。
在两联轴器外圆上校正误差不大于0.1两端间隙沿圆角不均匀度允差0.3。
（4）进、出水管应另设支架支撑，不得借泵体支承。
（5）水泵与管路之间的结合面应保证良好的密封性，尤其是进水管路必须严格保证不漏气，并且在装置上应无窝存空气的可能性。
（6）如果泵装置在进水位以上时，为了灌水起动，应装底阀，也可采用抽真空引水的方法。
起动、停止和运行
1 起动与停止
（1）起动前，转动机组转子，应轻滑均匀。
（2）关闭出水闸阀，灌引水（如无底阀可用真空泵抽气引水），要保
证泵内充满水，无空气窝存。
（3）如果泵上装有真空表，要关闭其与未连接管路上的旋塞，再起动电机，待转速正常后再打开。
（4）均匀地柠紧填料压盖上的螺母，使液体少量渗出。
同时注意填料腔处的温升。
（5）当停止水泵动转时，要先关闭真空表压力表的旋塞和排水管路上的闸阀，然后停止电机。
所处环境较低时，应将泵体下部的四方螺塞打开放掉剩水，以免冻裂。
（6）长期停止使用时，应拆开水泵将零件上的水擦干，再在表面上涂防锈油，保管好。
2﹒运行
（1）水泵轴承温度最高不得超过75℃。
（2）润滑轴承用的钙基黄油的数量，以占轴承体空间的1/3～1/2为宜
（3）填料磨损时，适当压紧填料压盖，若磨损过多应更换。
（4）定期检查联轴器部件，注意电机轴承温升。
（5）运转过程中如发现噪声或其他不正常声音时，应立即停车，检查原因，加以消除。
（6）不得任意提高水泵的转速，但可降低转速使用。
降速后水泵工作性能参数的变化如下；
Q降速=Q（n降速/n）； H降速=（n降速/n）2 ; P(n降速/n)3
可能发生的故障及其解决方法
故障原因解决方法
1、泵不出水，压力表及真空表指针剧烈跳动注入泵的水不够，进水管漏
气。
再往泵内注水，堵塞漏气
处。
2、泵不出水，但真空表指示高度真空底阀没全开或淤塞，吸水管
阻力太大，吸水高度太高
校平或更换底阀，清洗或
更换吸水管，降低吸水高
度
3、泵不出水，出水处压力表显示有压力。
泵轴旋转向不对，出水管阻
力太大，叶轮淤塞，转速不
够.
改正转向，检查水管长度
或淤塞，清洗叶轮，增加
转速。
4、泵流量减少或扬程下降。
叶轮或进出管阻塞，密封环
或叶轮磨损严重，转速低于
规定值。
清洗叶轮或管路，更换损
坏的零件，调整到额定转
速
5、泵消耗的功率过大。
填料压得太紧，叶轮与双吸
密封环磨损，流量过大。
拧松填料压盖。
消除机械
摩擦关小出水闸阀
6、泵内声音反常，吸不上水吸水阻力大，吸水高度过
高，吸水管漏气，流量过大，
发生汽蚀。
查水管及底阀，减少吸水
高度，堵塞漏气处，调节
出水闸阀在规定工况内。
7、泵振动厉害泵发生汽蚀，叶轮不平衡，
泵轴与电机不同心，地脚螺
栓松动
消除汽蚀，叶轮校静平衡，
校泵轴和电机轴的同轴
度，拧紧地脚螺栓
8、轴承过热。
润滑油不足或过多，或变
质，泵轴与电机轴不同心。
检查油量，清洗轴承并换
油，校正泵轴与电机轴的
同轴度
SA型单级双吸中开离心泵
SA型单级双吸中开离心泵结构图。
