jAAA4 隧道施工质量检测
21
四、初期支护施工质量检测
• 初期支护是指隧道开挖后，用于控制隧道围岩 变形及防止坍塌及时施作的支护
• 基本方法：锚杆、喷混凝土、钢筋网、钢架等， 可分别使用，也可具体条件综合使用；锚杆与 喷射混凝土结合使用较多，统称为锚喷支护
22
• 锚杆的作用表现为：悬吊、组合梁、加固拱等 • 锚杆检测：
• 超前小导管预注浆—超前加固与预支护；适用于自稳 时间短的砂层、砂砾石层、断层破碎带、软弱围岩浅 埋段及塌方段；
• 超前围岩深孔预注浆—超前预加固；极其松散、破碎、 软弱地层，或在大量涌水带，可加固地层和封堵水源。 可在地表和开挖面进行。
9
注浆材料
• 注浆材料进入空隙后凝结硬化后起到防水和加固作用 • 理想的注浆材料特点：
锚杆材料检测：抗拉强度、延展性与弹性、 锚杆规格及加工质量
安装尺寸：锚杆位置、锚杆方向、钻孔深 度、钻孔直径与形状
抗拔力检测：抗拔力是材料、加工、施工 安装质量的综合反映，是锚杆质量检测的基本 内容
砂浆锚杆注满度检测
23
喷射混凝土质量检测 • 喷射混凝土作用：支撑、填补、粘结、封闭 • 强度检测：应包括抗压、抗拉、抗剪、疲劳、 粘结强度等多种，一般检测抗压强度 样品：现场喷样；现场凿取；
12
3、凝胶时间—参加反应的全部成分从混合起， 到凝胶发生，不再流动。凝胶时间长的用维卡仪， 短的用手持玻璃棒搅拌至感觉不再流动。
4、渗透系数—浆液固化后结石体透水性的高低 或其抗渗性的强弱。
5、抗压强度—应考虑注浆材料与加固体两者。
13
不同材料相应指标对比表
名称 性能
纯水泥浆
水泥-水玻璃
粘度（Pa·s） 凝结时间
19
三、开挖质量检测
• 开挖质量是控制隧道施工工期和造价的关键 超挖：增加出渣量和衬砌量；产生局部应力
集中，影响围岩稳定； 欠挖：影响衬砌厚度，对工程质量和安全产
生隐患，处理费时、费力、费物。
20
• 开挖质量检测包括两项内容
开挖断面的规整度—一般可用目测法 超欠挖控制—需要准确细致测量实际轮廓线，得 出超欠挖的大小和部位
7
• 常用的方法包括对地层预支护（超前支护）和 预加固两大类，主要有：
• 地表砂浆锚杆或地表注浆加固—对浅埋、洞口 段、偏压地段地层进行加固；锚固砂浆需达一 定设计强度方可进行下方隧道开挖；
• 超前锚杆或超前小导管支护—超前预支护；浅 埋松散破碎地层；
8
• 管棚钢架超前支护—超前预支护；极破碎地层、塌方 体、岩堆；流塑状岩体或岩溶、严重流泥地段；辅以 灌浆效果更好；
17
• 超前钢管检测： 钢管型号、规格、数量；超前钢管与钢架配合； 孔位；钻孔深度； 检测数量不少于总数的10%
18
• 注浆效果检测：
1、分析法 分析注浆记录，查看注浆压力，注浆 量；漏浆、跑浆情况、估算浆液扩散半径 2、检查孔法 用钻机按设计孔位和角度钻孔检查， 提取岩心鉴定，同时测定孔的吸水或漏水量 3、声波监测法 用声波探测仪测量注浆前后岩体 声速、振幅及衰减系数等来判断注浆效果 注浆效果如未达到设计要求时，应补充钻孔再注 浆
3、山岭公路隧道检测技术内容
• 按修建过程分：材料质量、超前支护与预加固 围岩施工质量、开挖质量、初支、防排水、衬 砌、通风检测、照明等
• 按类别分：材料检测、施工检测、环境检测
6
二、超前支护与围岩预加固施工质量检测
超前支护与围岩加固是隧道开挖前或开挖中采 用的辅助施工方法，用以增强隧道稳定性; 适用范围： 浅埋自稳性差的软弱破碎地层； 严重偏压、岩溶流泥地段； 砂（土、卵、砾）石层、断层破碎带； 大面积淋水或涌水地段； 初支强度不够而失稳产生的冒顶、坍塌带处理；
• 厚度检测： 方法：凿孔、激光断面仪
数量：每10m至少检查一个断面，再从拱顶中 线起，每隔2m凿孔检查一个点
标准：每个断面拱、墙分别统计，全部检查 孔60%以上不小于设计厚度，平均厚度不小于 设计厚度，最小厚度不应小于设计厚度的1/2
24
数量：每10m在拱部和边墙各取一组，每组 至少三个试块 标准：1）同一配合比的试块抗压强度平均 值不低于设计强度；2）任意一组3-5组时， 低于设计强度的试块组数不得多于1组；试块 为3-6组时，不得多于2组；17组以上，不得 多于总组数的15%
25
10
• 注浆材料分类： 水泥浆—单液水泥浆，双液浆（水泥浆-水玻璃） 化学浆—水玻璃类、聚氨酯类、铬木素类、丙
烯酰胺类等等
11
注浆材料的主要性质：
1、粘度—粘度大小影响浆液扩散半径、注浆 压力、 流量等参数（Pa·s, CP）；粘度增长有 逐渐增加型和突变型；现场可用简易粘度计测 量。 2、渗透能力—浆液进入岩层的难易程度。对于 悬浊液， 取决于颗粒大小，对于溶液，取决于 粘度。 根据试验，注入系数K≥3 才能注入 3、水泥细度检测方法：筛析法。
1、粘度低，渗透力强，流动性好，能进入细小裂隙和粉 细砂层，达到理想的范围，确保注浆效果； 2、可调节并准确控制浆液的凝固时间，以避免浆液流失， 达到定时注浆的目的； 3、凝固时，体积不收缩，能牢固粘结砂石，结合率高， 强度大； 4、稳定性好，长期存放不变质，便于保存运输，货源充 足，价格低廉； 5、无毒、无臭，不污染环境，对人体无害，非易燃易爆;
渗透系数 结合体抗压强度
（cm/s）
（MPa）
15-140 12-24h 10-1~10-3 5~25
十几秒/分钟 10-2~10-3 5~20
水玻璃 丙烯酰胺
（3-4）×10-3 瞬间-几十分 钟
1.2×10-3
十几秒/分钟
10-2 10-5~10-6 0.4~0.6
聚氨酯类
几十—几百 十几秒/分钟 10-4~10-6 6~10
14
• 隧道施工特点是地质、水文情况复杂多变，施 工场地狭小，环境较差，难度大；对于不良地 质地段的围岩加固要做到安全、经济、合理， 确保施工质量，其技术要求高，难度大，责任 重。
15
施工质量检测基本内容： 超前锚杆 超前钢管 注浆效果
16
• 超前锚杆检测： 锚杆材质、规格；外插角；长度；与钢架的配合； 孔位；钻孔深度；锚杆插入长度；锚杆搭接长度 检查锚杆数量不少于总数的10%
隧道质量检测实施方案
隧道质量检测实施方案隧道质量检测是保障隧道工程安全和质量的重要环节，也是隧道工程施工后的一项重要工作。
隧道质量检测的实施方案应当科学合理，确保检测结果准确可靠，对隧道工程的安全运行起到保障作用。
一、检测前准备工作。
在进行隧道质量检测前，需要做好充分的准备工作。
首先是对隧道的施工资料进行归档整理，包括设计图纸、施工记录、材料报验等相关资料的整理和归档，确保检测工作有充分的依据和参考资料。
其次是对检测设备进行检查和调试，确保设备的正常运行和准确性。
同时，还需要对检测人员进行培训和技术交流，提高检测人员的专业水平和技术能力。
二、检测方案制定。
针对不同类型的隧道工程，需要制定相应的检测方案。
首先是确定检测的内容和范围，包括对隧道结构、支护体系、排水系统、通风系统等方面的检测内容进行明确和具体的划分。
其次是确定检测的方法和工艺，包括对隧道结构的无损检测、支护结构的静载试验、排水系统的水压试验等方面的检测方法进行科学选择和合理安排。
最后是确定检测的时机和周期，包括对隧道工程的建设阶段、运营阶段和维护阶段的不同时期进行检测的时机和周期的确定。
三、检测过程控制。
在进行隧道质量检测的过程中，需要严格控制检测的过程，确保检测的结果准确可靠。
首先是对检测的环境和条件进行控制，包括对检测的环境温度、湿度、光照等条件进行控制和调节，确保检测的准确性和可比性。
其次是对检测的数据和记录进行控制，包括对检测数据的采集、处理和分析进行严格控制，确保检测结果的真实性和可靠性。
最后是对检测的人员和设备进行控制，包括对检测人员的操作规范和设备的准确性进行严格控制，确保检测工作的科学性和规范性。
四、检测结果分析。
在完成隧道质量检测后，需要对检测结果进行分析和评价。
首先是对检测结果进行数据分析，包括对检测数据的统计、比对和分析，得出结论和评价。
其次是对检测结果进行现场验证，包括对检测结果的真实性和可靠性进行现场验证和确认。
最后是对检测结果进行报告和归档，包括对检测结果的报告和归档，确保检测工作的成果得到有效的保存和利用。
隧道施工质量检测与安全措施分析
隧道施工质量检测与安全措施分析摘要：而近几年，随着隧道修建的全面展开，隧道修建的质量问题和安全问题已经成为人们关注的焦点。
本文就从隧道修建施工的特点，以及如何加强质量检测保证和从隧道施工的现场安全措施，包括现场的机械设备的使用，现场用电的安全以及现场爆破的注意事项这几个方面来阐述关键字：隧道施工，质量，安全随着我国经济的发展，我国开始了大规模的路桥修建工程。
但是收地理环境和城市规划的影响，在修路的成中，不可能都在一望无际的平原上，有很多都必须通过山地甚至于到水底下。
这就对我们隧道修建技术提出了相应的要求。
而近几年，随着隧道修建的全面展开，隧道修建的质量问题和安全问题已经成为人们关注的焦点。
本文就从隧道修建施工的特点，以及如何加强质量检测保证和从隧道施工的现场安全措施，包括现场的机械设备的使用，现场用电的安全以及现场爆破的注意事项这几个方面来阐述。
望各位提出指正。
一：隧道施工的特点我国是个多山地丘陵的国家，在西部的很多地方，包括中部的平原地区，修建道路通畅都会遇到山地的问题。
隧道施工主要有以下特点：第一：隧道施工中通常会遇到许多不可控制的因素，隐蔽性较大；同时因为受其空间的影响，作业面往往都比较的狭窄，所以工人在施工的时候，在身体的活动范围和工作的开展会受到诸多的限制；第二：正因为隧道施工有如此多的未知因素，所以在施工过程中，工人都必须按照既定的程序进行施工，而不能随意的改变施工工序，否则将会造成不可设想的后果；第三：隧道施工是一项综合性的施工，并不是简单的开挖工作，比如说，要进行掘进，支护，通风换气，照明，出渣，排水等工序。
在某些特殊的环境下，这些工序都必须在同一工作环境下进行同时施工，这就对工人的施工素质以及技术提出了更高的要求；第四：隧道施工之所以需要格外的在质量检测和安全控制方面加强关注，是因为受其地质因素的影响。
不同地方的地质环境是不一样的，岩石的形态以及风化程度也不各不相同，而且岩石的力学会根据周围的环境变化而变化，所以恶劣的环境给隧道施工带来了更大的难度和风险系数；第五：也就是隧道施工中的用电安全问题，这点特别提到是因为在施工过程中，机械用电和照明用电都是有不同电压需求的，所以要有其注意现场用电安全。
如何进行隧道施工质量检测和评估
如何进行隧道施工质量检测和评估隧道施工质量检测和评估是确保隧道施工质量和安全的重要环节。
隧道作为一种重要的交通工程建筑，关系到交通运输的畅通和人民生活的安全。
为了保证隧道建设的质量标准，有效的质量检测和评估方法必不可少。
一、施工前的准备工作在进行隧道施工质量检测和评估之前，需要进行一系列的准备工作。
首先，要对隧道施工的设计图纸进行详细的审查，确保施工过程中遵守相关规范和标准。
其次，要对施工所需的材料进行严格的把关，确保质量合格。
同时，要制定详细的施工方案和施工计划，明确各项工程的工作流程和时间节点。
二、施工过程的质量监控隧道施工过程中的质量监控是确保隧道施工质量的重要手段。
在施工过程中，需要采取多种措施来监控各个环节的质量。
首先，要进行现场的实地勘察，对施工场地的地质环境进行分析和评估，以确保施工的可行性。
其次，要进行施工工艺的监督，对施工过程中的各个环节进行监测和记录，以确保施工符合设计要求。
此外，还需要进行材料的抽样检测，对施工材料进行质量检验，以保证施工的质量。
三、施工后的质量评估隧道施工完成后，需要对其进行全面的质量评估。
首先，要对施工工程的各项指标进行检测和测量，如隧道的几何尺寸、结构强度等。
其次，要对施工质量进行全面评估，包括质量缺陷的排查、安全隐患的评估等。
同时，还需要进行质量验收，对施工工程进行验收，确保其符合相关的技术规范和标准。
四、质量检测和评估的技术手段质量检测和评估的技术手段是隧道施工质量控制的关键。
近年来，随着科技的进步，出现了许多新的技术手段，如无损检测技术、遥感技术等。
无损检测技术能够对施工材料进行非破坏性的检测，判断材料的质量情况。
遥感技术通过航空或卫星对隧道进行遥感观测，能够获取到隧道的表面形态和内部结构信息。
这些技术手段的应用，能够提高施工质量的控制水平，确保施工的质量和安全。
综上所述，隧道施工质量的检测和评估是确保隧道施工质量的重要环节。
通过施工前的准备工作、施工过程的质量监控和施工后的质量评估，能够全面掌握施工的质量情况，及时发现和纠正问题，确保隧道工程的质量和安全。
工程类隧道施工质量检测
添加标题
添加标题
添加标题
添加标题
遵循相关行业标准和规范，确保 检测工作的科学性和准确性。
检测报告的编制应符合相关规范 和标准，确保内容的真实性和完 整性。
保证检测设备的准确性和可靠性
选择经过认证的设备，确保其精度和可靠性。 定期进行设备校准和维护，确保其处于良好的工作状态。 使用可靠的电源和电缆，避免设备因电源问题而出现误差。 在使用前应检查设备的各项功能，确保其正常工作。
优化施工工艺和 资源配置，降低 施工成本，提高 经济效益。
隧道施工质量检测的主要内容
02
隧道结构检测
隧道衬砌检测： 包括厚度、密实 度、裂缝等
隧道支护结构检 测：包括锚杆、 钢拱架等
隧道防排水系统 检测：包括防水 层、排水沟等
隧道围岩稳定性 检测：包括位移、 收敛等
隧道材料检测
隧道建筑材料检测：包括混凝土、钢筋等材料的性能检测，确保符合设计要求和安全标准。
隧道支护材料检测：对锚杆、钢拱架等支护材料的规格、质量进行检测，确保支护结构的 稳定性和安全性。
隧道防水材料检测：对防水卷材、防水涂料等防水材料的性能进行检测，保证隧道结构的 耐久性和防水性能。
隧道通风材料检测：对通风设备、管道等材料的性能和安全性进行检测，确保隧道内部的 空气质量和安全性。
隧道施工工艺检测
编写检测报告
检测报告应包括隧道施工过程的质量控制情况 检测报告应包括隧道施工质量的检测结果 检测报告应包括隧道施工质量的评价标准 检测报告应包括隧道施工质量的改进建议
隧道施工质量检测的注意事项
05
遵守相关法律法规和标准规范
遵守国家及地方关于隧道施工质 量检测的法律、法规和规章。
在进行隧道施工质量检测前，应 了解并遵守相关安全操作规程。
隧道质量检测的方案及措施
隧道质量检测的方案及措施1.1质量检测的目的隧道进行检测的目的体现在以下几方面：(1) 公路隧道工程出现的种种质量问题，大部分都是在施工过程埋下的质量隐患，如初支脱空、衬砌开裂、渗漏水和界限受侵等，因此必须对施工过程进行质量检测，对可能存在的隐患做及时处理，确保隧道施工质量。
(2) 检测数据让隧道施工方及设计方可以及时了解隧道结构在试验荷载作用下的实际工作状态，判定隧道结构的承载能力和使用条件，检验设计施工质量；(3) 检测数据让业主可以客观真实地了解工程质量程度和安全状态，掌握主体工程部分的关键性安全和质量指标，确保隧道工程按照设计要求顺利完成；(4) 检测结果是处理工程合同纠纷的重要依据，它可以防止工程承包方提供虚假的资料和数据隐瞒工程安全和质量真相，并为业主进行设计、施工变更预案编制时提供确凿的证据；(5) 对于新型隧道及运用新材料、新工艺等的复杂隧道结构，通过系统的荷载试验，可以了解和掌握结构在荷载作用下的实际受力状态，验证结构计算图式，并探索具有普遍意义的规律，为充实和发展隧道结构的计算理论和施工工艺累积科学资料。
1.2质量检测的内容施工过程中隧道安全质量检测项目严格按照《公路工程质量检验评定标准第一册土建工程》（JTG F80/1-2017）中相关要求进行，本项目我司检测项目及参数主要包括喷射混凝土支护（喷层厚度、喷层与围岩接触状况）、锚杆（锚杆长度、锚杆砂浆饱满度、锚杆拔力）、钢架（钢架数量、安装间距）、混凝土衬砌（衬砌厚度、衬砌背部密实状况）等，本项目检测工作重要侧重点如下：1、锚杆检测（1）锚杆长度及锚杆砂浆饱满度检测；（3）锚杆拉拔力测试。
2、喷射混凝土支护检测（1）喷层厚度；（2）喷层与围岩接触状况。
3、混凝土衬砌（1）衬砌厚度；（2）衬砌背部密实状况。
1.3工作方法及手段采用探地雷达技术和声波测试技术对隧道衬砌结构进行检测，特别是在建设施工中进行实时质量监控，将施工中存在的质量隐患排除在建设施工过程中，对确保工程的施工质量具有重要意义。

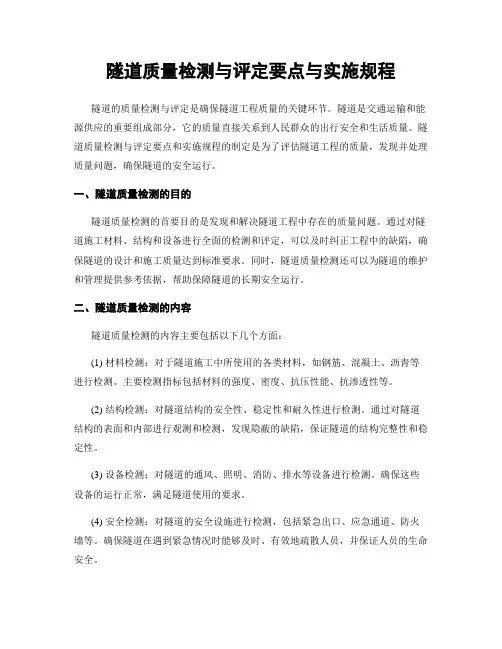

隧道质量检测与评定要点与实施规程
隧道质量检测与评定要点与实施规程隧道的质量检测与评定是确保隧道工程质量的关键环节。
隧道是交通运输和能源供应的重要组成部分，它的质量直接关系到人民群众的出行安全和生活质量。
隧道质量检测与评定要点和实施规程的制定是为了评估隧道工程的质量，发现并处理质量问题，确保隧道的安全运行。
一、隧道质量检测的目的隧道质量检测的首要目的是发现和解决隧道工程中存在的质量问题。
通过对隧道施工材料、结构和设备进行全面的检测和评定，可以及时纠正工程中的缺陷，确保隧道的设计和施工质量达到标准要求。
同时，隧道质量检测还可以为隧道的维护和管理提供参考依据，帮助保障隧道的长期安全运行。
二、隧道质量检测的内容隧道质量检测的内容主要包括以下几个方面：(1) 材料检测：对于隧道施工中所使用的各类材料，如钢筋、混凝土、沥青等进行检测。
主要检测指标包括材料的强度、密度、抗压性能、抗渗透性等。
(2) 结构检测：对隧道结构的安全性、稳定性和耐久性进行检测。
通过对隧道结构的表面和内部进行观测和检测，发现隐蔽的缺陷，保证隧道的结构完整性和稳定性。
(3) 设备检测：对隧道的通风、照明、消防、排水等设备进行检测。
确保这些设备的运行正常，满足隧道使用的要求。
(4) 安全检测：对隧道的安全设施进行检测，包括紧急出口、应急通道、防火墙等。
确保隧道在遇到紧急情况时能够及时、有效地疏散人员，并保证人员的生命安全。
三、隧道质量评定的要点隧道质量评定的要点是根据国家相关标准和规范，结合隧道工程的具体情况，对隧道的各个方面进行评估和判断，综合考虑隧道工程的质量水平。
(1) 技术指标：评定隧道工程的技术指标是否符合设计要求和规范规定。
如隧道的截面形状、几何尺寸、纵横坡以及洞口的布设等是否满足要求。
(2) 施工工艺：评定隧道工程的施工工艺是否正确、合理和科学。
包括施工方法、工艺流程、施工设备和材料的选择以及作业人员的技术水平等。
(3) 质量标准：评定隧道施工过程中的质量控制是否符合标准要求。
隧道施工质量检测方案
隧道施工质量检测方案单位名称XX20 年月目录1、检测内容 (1)2、检测依据 (1)3、检测项目及频率 (1)4、检测方法及仪器 (2)5、检测程序 (4)6、检测管理制度 (5)附件：检测资质简介 (6)1单位名称1、检测内容（1）初支检测：钢架间距、数量；初支背后空洞。
（2）二次衬砌检测：二衬厚度、背后回填密实度和内部缺陷。
2、检测依据（1）《公路工程竣（交）工验收办法》交通部2010年第六十五号令；（2）中华人民共和国交通部颁发《公路工程质量检验评定标准》（JTG F80/1－2004）；（3）《公路隧道施工技术规范》JTG F60—2009；（4）《公路工程地质勘察规范》JTJ064-98；（5）及其它国家颁布、国家部门颁布、地方颁布的有关规范和规章；（6）工程设计图纸文件等。
3、检测项目及频率根据《公路工程质量检验评定标准》（JTG F80/1－2004）对隧道工程洞身开挖、喷射混凝土支护、锚杆支护、混凝土衬砌和钢支撑各项目的基本要求和实测项目规定，拟定隧道工程施工质量检测项目和频率。
详细的检测项目和检测频率见下表1。
隧道工程施工质量检测项目和频率表11单位名称3 检测方法及仪器（1）喷射混凝土、二次衬砌密实度和背后空洞探测采用地质雷达对喷射混凝土内部缺陷和背后空洞进行探测。
地质雷达是通过天线将雷达波（脉冲电磁波）发射入被测物体，由接收天线接收不同的介质和界面反射的雷达波形，检测人员以此影象资料进行分析，得出隧道二次衬砌的厚度和衬砌背后的回填状况（是否密实、有无空洞等）。
仪器：瑞典产的RAMAC/GPR型地质雷达（主机编号为CUⅡ），选用500MHz和1000MHz屏蔽天线各一套。
其技术参数为：采样频率：8000～12000MHz；采样点数：480点；叠加次数：4次；2单位名称窗口时间：60～90（ns）；触发方式：距离触发。
（2）喷射混凝土厚度检测采用钻孔（φ16～φ20）酚酞溶液染色，用钢卷尺直接丈量喷射混凝土厚度。
【精编版】4 隧道施工质量检测共50页
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒ቤተ መጻሕፍቲ ባይዱ无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
【精编版】4 隧道施工质量检测
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
隧道施工质量安全主要检查表
4
仰拱填充
1.施工缝、变形缝的位置和处理
符合设计要求
2.厚度
符合设计要求，不得侵入二衬，要做出横向排水坡
3.养护
要及时，表面无裂纹
5
监控
量测
1.量测点埋设
测点在开挖面施工后及时安设，并尽快取得初读数据
测点布置要牢固可靠、易于识别，并注意保护
浅埋隧道，地表必须设置监测网点并实施监测
2.量测点距离及数量
3.施工作业时
必须通风
4.风管
无破损，无漏风，风管布置直顺，尽量减少弯头，接头。
10
文明
施工
1.洞内“三管两路”（通风管、供水管、排水管，供电线路、运输道路）敷设平顺，固定牢固；照明保证亮度充足，污水经处理排放
2.洞内路面整洁，无积水、淤泥和杂物
3.洞内里程标、警示标志、消防器材标识准确齐全。
11
机械设备
3.开挖方法
符合设计要求
4.台阶法施工
上台阶每循环开挖支护进尺:Ⅴ、Ⅵ级围岩1榀钢架间距，Ⅳ级围岩2榀钢架间距
Ⅳ级及以下围岩边墙每循环开挖支护进尺为2榀钢架间距
上台阶长度不超过7m
5.超挖
拱部：Ⅰ级围岩20cm，Ⅱ～Ⅳ级25cm，Ⅴ、Ⅵ级15cm
边墙：允许平均超挖10cm
6.欠挖
隧道不应欠挖，只有当围岩完整、石质坚硬时，个别突出部分允许侵限10cm，拱脚和墙脚以上1m内严禁欠挖
3.防水板搭接、焊接
防水板搭接不小于15厘米、采用双缝焊接，焊接要牢固，上下搭接时，上部防水板在外，下部防水板在内
纵向搭接位置在施工缝1-2米位置
隧道开挖支护首件施工质量检测的重点有哪些
隧道开挖支护首件施工质量检测的重点有哪些在隧道工程建设中，隧道开挖支护首件施工质量检测至关重要。
它不仅是对施工工艺和质量控制措施的首次检验，也为后续大规模施工提供了重要的参考和依据。
那么，隧道开挖支护首件施工质量检测的重点有哪些呢？下面我们就来详细探讨一下。
一、初期支护1、锚杆施工质量检测锚杆是隧道初期支护中的重要组成部分，其作用是加固围岩，提高围岩的稳定性。
在检测时，首先要检查锚杆的长度是否符合设计要求。
可以通过测量锚杆外露长度，并结合钻孔记录来推算锚杆的实际长度。
其次，要检测锚杆的锚固力。
通常采用锚杆拉拔仪进行拉拔试验，以确定锚杆的锚固力是否达到设计值。
此外，还要检查锚杆的布置间距和角度是否符合设计规范。
2、喷射混凝土施工质量检测喷射混凝土的质量直接影响到隧道初期支护的效果。
检测时，要关注混凝土的强度。
可以在施工现场制作混凝土试块，然后在标准养护条件下进行抗压强度试验。
同时，要检查喷射混凝土的厚度。
一般采用钻孔或凿孔的方法，测量喷射混凝土的实际厚度，看其是否满足设计要求。
另外，还要观察喷射混凝土的表面平整度和密实度，有无裂缝、空鼓等缺陷。
3、钢筋网施工质量检测钢筋网主要用于增强喷射混凝土的整体性和抗裂性能。
检测时，要检查钢筋网的规格、尺寸是否符合设计要求，钢筋的间距是否均匀。
同时，要查看钢筋网与锚杆或其他支护构件的连接是否牢固，有无松动现象。
二、钢架支护1、钢架的制作质量检测钢架的制作质量直接关系到其在隧道中的支护效果。
要检查钢架所用钢材的材质、规格是否符合设计要求。
同时，要检测钢架的尺寸，包括钢架的长度、宽度、高度以及各部件的连接尺寸等，看其是否符合设计图纸的要求。
此外，还要检查钢架的焊接质量，焊缝是否饱满、均匀，有无夹渣、气孔等缺陷。
2、钢架的安装质量检测在安装钢架时，要检测其位置是否准确。
包括钢架的纵向间距、横向间距以及与隧道中心线的相对位置等，都要符合设计规范。
同时，要检查钢架的垂直度和水平度，看其是否安装稳固。
