轻质石膏板墙裂缝控制措施
轻质墙体防止裂缝的措施
一、轻质墙体防止裂缝的措施本工程新增墙体为100厚为舒乐舍板。
为防止裂缝，须做到：1、应根据设计要求进行排板，板块大小要均匀，到场后要立排堆放，直立搬运，防止板面变形。
2、轻质墙体安装必须严格按规范和行业标准执行，周边用角钢和U形码固定，其数量、质量和牢固程度等要满足设计和规范要求。
具体包括以下内容：（1）垂直墙体连接处，用90度转角网片加固；（2）墙体转角处采用内转角和外转角网片加固；（3）门头板和门侧立板用Φ12钢筋插在网片里加固，（4）墙体之间用Φ12钢筋插在网片里连接加固；以上附加网片应和板网捆牢，宜用卡箍捆紧，外墙板缝应垫10mm 厚聚苯条。
3、抹灰用强度等级不小于32.5的硅酸盐水泥或普通硅酸盐水泥；水泥砂浆配合比为1：3；淡水、中砂粒，一次抹灰不能太厚<10MM，分批分次进行。
4、装饰抹灰应与水、电、暖卫和通讯等密切配合，各专业预埋要全部完成并经检查验收合格后才能进行，禁止事后凿洞、打眼和剔槽。
5、施工时只能单面进行，施工一面时，另一面用支撑支牢，另一面抹灰应待48h后进行。
抹灰后及时养护。
3d内禁止一切碰撞。
6、面层抹灰按常规方法施工,同一墙面两边不可同时施工。
二、（八）环保施工严格遵照《民用建筑工程室内环境污染控制规范》、《关于加强建筑工程室内环境质量管理的若干意见》和《关于实施室内装饰装修材料有害物质限量10项强制性国家标准的通知》的要求，选择“绿色建材”，组织“绿色施工”。
绿色环保饰材毒性少、污染少甚至具有抑菌功能。
施工过程中，及装修入驻后散发的有害气体、有害辐射都很少，抗霉防蚀，有阻燃特性。
针对本工程建筑装饰材料，我们将选用国内知名度较高的品牌，从正宗渠道进货，并现场材质取样分别对内墙涂料、粘合剂，木制品，人造板的有机化合物、甲醛、苯等TVOC含量进行检测，大理石和花岗岩防辐射检测，工程验收时，室内空气质量检测。
采用科学可行的施工方案，减少污染。
选用无机水性涂料、聚酯类漆，施工采用高压无气喷涂施工技术，其挥发快，成膜快，日后挥发少。
轻质隔墙开裂防治措施
轻质隔墙开裂防治措施一、轻质隔墙开裂原因1.板材不够龄期就送到施工现场、湿板上墙，安装后条板产生干燥收缩裂缝。
2.轻质隔墙板与板、板与墙之间嵌缝材料不饱满。
3.企口处或接缝处没有挂网就抹灰。
二、开裂防治措施1、设计防治措施（1）条板优先选用材料收缩率小的板材。
（2）设计单位应明确轻质隔墙板的防开裂措施。
（3）应明确轻质隔墙的吊挂重物要求，并采取相应的加固措施。
（4）隔墙长度超过6m 时，应设置构造柱，构造柱的间距不应大于4m。
2、施工管理防治措施（1）施工单位不得使用不足龄期的板材。
（2）安装前应对安装工人进行培训，经过培训检验合格后方可上岗。
（3）加强对进场板材的验收，不得使用不合格的板材；材料转运过程中做好成品的保护措施。
（4）安装前，应绘制排板图，排板图应明确板材的种类、规格尺寸、门窗洞品等。
安装的过程中必须严格按照排板图进行安装。
（5）不大于100mm厚的板材接板安装高度不应大于3.6m；120mm、125mm厚板材接板安装高度不应大于4.5m；150mm厚板材接板安装高度不应大于4.8m；180mm厚板材接板安装高度不应大于5.4m。
（6）条板隔墙与结构梁、顶板的连接应采用专用金属卡件固定，固定应牢固、不得出现松动、变形情况。
钢卡的间距不应大于600mm。
（7）条板隔墙与主体墙、柱的接缝处，钢卡可间断布置，且间距不应大于1m。
（8）条板隔墙下端与楼地面结合处宜预留安装空隙，且预留空隙在40mm及以下的宜填入1：3水泥砂浆，40mm以上的宜填入干硬性细石混凝土，撤除木楔后的遗留空隙应采用1：3的水泥砂浆或干硬性细石混凝土填塞，捣实。
（9）应在板与板之间对接缝隙内填满、灌实粘结材料，企口接缝处应采取抗裂措施；条板隔墙阴阳角处以及条板与建筑主体结构结合处应作专门防裂处理。
（10）板材接缝处应进行清理，去除表面的灰尘、油污，加铺玻纤网格布，最后抹抗裂砂浆。
（11）必要时可在隔墙墙面满挂玻纤网格布。
石膏板墙防开裂措施

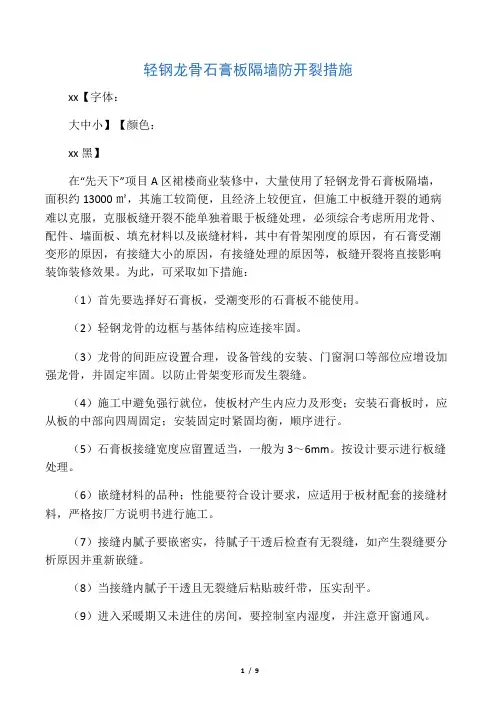

轻钢龙骨石膏板隔墙防开裂措施xx【字体：大中小】【颜色：xx黑】在“先天下”项目A区裙楼商业装修中，大量使用了轻钢龙骨石膏板隔墙，面积约13000㎡，其施工较简便，且经济上较便宜，但施工中板缝开裂的通病难以克服，克服板缝开裂不能单独着眼于板缝处理，必须综合考虑所用龙骨、配件、墙面板、填充材料以及嵌缝材料，其中有骨架刚度的原因，有石膏受潮变形的原因，有接缝大小的原因，有接缝处理的原因等，板缝开裂将直接影响装饰装修效果。
为此，可采取如下措施：（1）首先要选择好石膏板，受潮变形的石膏板不能使用。
（2）轻钢龙骨的边框与基体结构应连接牢固。
（3）龙骨的间距应设置合理，设备管线的安装、门窗洞口等部位应增设加强龙骨，并固定牢固。
以防止骨架变形而发生裂缝。
（4）施工中避免强行就位，使板材产生内应力及形变；安装石膏板时，应从板的中部向四周固定；安装固定时紧固均衡，顺序进行。
（5）石膏板接缝宽度应留置适当，一般为3～6mm。
按设计要示进行板缝处理。
（6）嵌缝材料的品种；性能要符合设计要求，应适用于板材配套的接缝材料，严格按厂方说明书进行施工。
（7）接缝内腻子要嵌密实，待腻子干透后检查有无裂缝，如产生裂缝要分析原因并重新嵌缝。
（8）当接缝内腻子干透且无裂缝后粘贴玻纤带，压实刮平。
（9）进入采暖期又未进住的房间，要控制室内湿度，并注意开窗通风。
（10）超过12m长的墙体要按设计要求控制变形缝，以防止因温度、湿度变化的影响产生墙体变形、开裂。
（11）在龙骨施工中，安装石膏板前，土建与水电安装密切配合，对预埋管道及附墙设备采取局部加强措施。
（12）施工中的每道工序都应进行自检和验收，以确保过程安装质量。
面石膏板接缝不开裂控制技术一、石膏板接缝开裂的主要原因1、石膏板体积稳定的特性一般装修材料都怕水，都存在湿胀干缩的现象，但石膏板却可以说是建筑装修各类板材中性能较好的材料。
这是因为工业上用石膏是将二水石膏加热，排出结晶水而形成。
轻质抹灰石膏开裂的解决方法
轻质抹灰石膏开裂的解决方法
轻质抹灰石膏开裂可能是由多种因素导致的，包括石膏本身的质量问题、施工厚度不均匀、基层吸水过快等。
以下是解决轻质抹灰石膏开裂的几个步骤：
1. 确保石膏砂浆的质量。
工地应选用质量合格的产品，并注意填充料的细度不能太高，高细度的填料需要更多的胶结处理来黏结，从而可能会导致轻质抹灰石膏砂浆膜开裂。
2. 清理基层。
在批刮施工前，应将基层的凹陷处浮灰清理干净，当凹陷处过于大时，应用稠的轻质抹灰石膏砂浆分层填平。
3. 控制施工厚度。
避免批刮得太厚或者批刮的厚薄不均匀，这样可以减少开裂的可能性。
4. 控制石膏加水量。
测量III型无水石膏含量，适当进行陈化。
同时确认是
标准的标稠和稠度，颗粒过细可加入减水剂以减少拌合用水量。
5. 加入适量水泥或灰钙（不超过总配方的5%）。
6. 提高保水剂的掺量。
7. 基层涂刷界面剂，以提高基层与轻质抹灰石膏砂浆之间的黏结力。
8. 在批刮施工完成后，待轻质抹灰石膏砂浆完全干后，在其表面滚涂一层防渗透界面剂，界面剂干后即可进行下道工序内墙腻子层的施工。
请注意，以上措施需要根据具体情况进行调整和优化，建议在专业人士的指导下进行操作。
石膏板墙裂缝主要原因和控制方法
石膏板墙裂缝主要原因和控制方法轻钢龙骨纸面石膏板顶棚由于成本低、易造型、防火性能好等优点而被广泛运用在各类建筑装饰工程上。
但是，石膏板接缝处开裂的问题存在也很普遍，特别是在大面积的顶棚上，尤其突出，严重影响建筑装饰的艺术效果和使用寿命。
一、石膏板开裂的主要原因1.石膏板本身材质纸面石膏板具有较强的抗湿性，在安装施工过程中，对于较长时间或连续受潮浸湿，会导致纸面石膏板的强度的降低。
高温对纸面石膏板的强度有一定影响。
当石膏的环境温度达到42℃时，凝固的石膏会开始改变结晶结构，使强度受损。
由于运输、进场、存放、安装的过程中，未能妥善管理保护，使其损坏、变形、受潮、高温、污染，从而间接的造成其质量和安全隐患。
2.轻钢龙骨骨架结构的设计和施工影响龙骨架的合理设计、采用合格的材料和零件、严格把握施工质量，是确保墙体、吊顶不变形、不开裂的重要保证。
其中任何一个环节的差错、疏忽都会导致变形和开裂。
例如纸面石膏板与龙骨之间的固定，若不按顺序或固定不牢固，使板产生内力，板缝处受剪，便引起变形和裂缝；轻钢龙骨的刚度和直线度不够，间距不当，必会产生变形开裂。
3.轻钢龙骨纸面石膏板天棚结构体自身重力及之间应力的影响主龙骨的安装应作整体校正其位置和标高，并应在跨中按规定起拱，起拱的高度应小于室内空间短向跨度的1/200～1/300，層高较低时取前值；对于天棚附属物体设施，如果质量大于3KG，应单独设立吊筋悬挂，并用高于物体设施质量1.2～1.5倍重物作挂吊受力试验。
4.嵌缝工艺是接缝处理成败的直接因素目前，对嵌缝用料设计没有明确规定，施工单位大多任意选用嵌缝腻子，其强度不能满足要求；有的施工单位采用高档胶料，但价格昂贵；有的施工单位用双层穿孔纸带加强，或用网格布加强，取得良好的效果。
因此，如何把握住嵌缝工艺是十分重要的。
5.不按工序及不文明施工的影响当嵌缝工序完成后，甚至墙纸涂料贴刷完毕后，墙内吊顶上的水、电、风等安装作业尚未完成，安装人员踩在龙骨架上或把已固定的板橇动，都会造成接缝开裂。
轻质隔墙板裂缝防治措施
优选文档轻质隔墙板裂缝防治措施（一）条板生产过程中，必定具备完满、有效的质量保证系统，能够全过程控制原资料采买、板材生产等各个环节，同时对付购进原资料进行复检。
（二）、严格控制原资料及配套资料的质量用于生产轻质条板的胶凝资料、骨料、增强资料、水、外掺料（包括外加剂、发泡剂、粉煤灰等）应吻合国家现行国家标准或行业标准。
（1）填充用的水泥砂浆或细石混凝土、条板接缝的密封、嵌缝、粘结资料（如：聚合物水泥浆、弹性胶结料、泡沫密封胶、聚合物水泥砂等）及条板的防裂盖缝资料（如：防裂纸带、胶带或挂胶玻璃纤维网格布或带、聚丙烯纤维水泥砂浆等）的技术要求均应吻合相应资料标准的规定。
（2）预埋件应做防腐办理。
垫块可用水泥砂浆制成。
（3）配合安装使用的镀锌钢卡和一般钢卡、销钉，拉接钢筋、钢板预埋件等应吻合建筑用钢材标准的规定。
钢卡厚度不宜小于 2mm ，一般钢卡应做防锈办理。
（4）条板接缝的密封、嵌缝、粘结资料的性能应与条板资料性能相适应。
（5）现场配制的用于条板与条板嵌缝、条板与主体结构的粘结，以及条板悬挂件、预埋件开洞后填实补强的粘结资料、专用砂浆，应满足工程设计要求及相应资料标准的规定并吻合环保要求。
（6）减少轻质条板的干缩率，应使其含水量满足规范要求；并增大墙板的强度，以便抵抗墙板失水而产生的干缩应力。
（三）、严格控制施工工艺1、隔墙板安装前，应依照工地现场情况编制轻质条板安装施工专项方案，经监理、业主审察后推行；2、安装企业对付安装工人进行培训，培训合格后方可上岗。
做到文明施工、安全施工。
3、安装企业应建立墙板安装质量保证系统，严格质量管理，可设专人对各工序进行查收并保存查收记录，特别是隐蔽项目（管、线施工等）、预埋件、拉接钢筋做法、防水层、防潮层的查收纪录。
4、按排板图及安装工艺安装条板。
5、管、线安装的裂缝应按排板图施工，不得随意开槽、凿洞。
铺设管线应稳当在预埋件或板的实心部位上。
电器连结盒、插座周围应用粘结资料填实、粘牢，其表面应与隔墙面平。
浅谈轻质条板隔墙裂缝的控制措施
浅谈轻质条板隔墙裂缝的控制措施随着墙体材料的不断更新和节能建筑的大力推广，一大批新型建筑材料应运而生，轻质墙板材料以其质轻、保温、隔热、隔音、防火、抗震、节能以及施工方便、工效高等优点，日益得到广泛的应用，尤其在建筑物的填充墙、非承重间隔墙及旧房改造非承重墙领域倍受青睬。
但由于与新型材料相应的标准、施工操作规程不完善及施工不规范等原因，导致轻质墙板类间隔墙、填充墙出现裂缝等质量适病。
笔者结合近几年对轻质板墙的施工管理，就目前常用的轻质墙板材料的类型及特性进行总结分析，找出轻质板隔墙裂缝的主要原因.并提出一些有效的防治措施，与广大建筑同行共飨。
1.常用的轻质墙板材料及特性分析近年来，从建筑发展的国际化趋势看，以轻质墙板取代粘土实心砖是大势所趋，各种绿色新型轻质墙板发展十分迅速。
如：GRC圆孔隔墙板、石膏圆孔隔墙板、陶粒隔墙板、夹心式隔墙板，以及各种外墙内保温板均已在建筑工程中大量使用，目前常用的轻质墙板材料有：（1）玻纤增强水泥珍珠岩（陶粒）轻质墙板是以耐碱玻璃纤维与硫铝酸盐为主要原料的非承重轻质多孔内隔墙条板。
它具有自重轻、耐火性好、工效高等优点。
（2）钢丝网架水泥夹心板，又名泰柏板。
该板是一种新型建筑材料，选用强化钢丝焊接而成的三维笼式构架，阻燃EPS泡沫塑料芯材组成，是目前取代轻质墙体最理想的材料。
主要用于建筑的围护外墙、轻质内隔断等。
（3）轻质节能彩钢夹芯板，是以彩色钢板（铝合板、不锈钢板等）为面层，内填阻燃型发泡聚苯乙烯，通过成型机，用高强度粘合剂粘结并加工而成，它具有自重轻、隔热防火、防潮、外形美观、色泽鲜艳、结构新颖、轻质高强、安装快捷等优点。
（4）植物纤维水泥复合板是一种有一定的强度且比重较小的轻质复合材料，以普通水泥，以切碎的植物秸杆为主要材料，它具有自重轻、保温、隔热性能及耐久性较好，现场加工方便，原材料低廉、充足等特点。
（5）纸面石膏板是以建筑石膏为主要原料加工制成的板材。
纸面石膏板具有重量轻、隔声、隔热、加工性能强、施工方法简便的特点，主要用于非承重内墙、复合保温层，应用范围较小。
轻钢龙骨纸面石膏板隔墙通病防治措施
【1.1】轻钢龙骨纸面石膏板隔墙通病防治措施
通病1：墙板与结构连接不牢。
防治措施：边龙骨预粘木块时，应控制其厚度不得超过龙骨翼缘，安装边龙骨时，翼缘边部顶端应满涂801胶水泥砂浆，使之粘结严密。
通病2：门口上角墙面裂缝。
防治措施：注意板的分块，把面板接缝与门口立缝错开。
通病3：板缝开裂。
防治措施：根据施工经验采取以下三种做法：
(l)选用专用接缝材料：选用与石膏板相配套的接缝材料。
(2)合理节点构造的标准做法：清除缝内杂物，嵌缝腻子填至板倒角边，待腻子初凝时(约2-3天)再刮一层较稀的腻子(约厚IMM)，随即贴穿孔纸带，纸带贴好后放置一段时间，待水分蒸发后，在纸带上再刮一层腻子，将纸带压住，同时把接缝板面找平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纸面石膏板接缝不开裂控制技术
一、石膏板接缝开裂的主要原因
1、石膏板体积稳定的特性
一般装修材料都怕水，都存在湿胀干缩的现象，但石膏板却可以说是建筑装修各类板材中性能较好的材料。
这是因为工业上用石膏是将二水石膏加热，排出结晶水而形成。
石膏板加工定型，在燃烧与研磨好的半水石膏中添加水，再次形成二水石膏结构的重要特性。
它从石膏浆中分离出呈针毡状结晶体，在干燥过程中，形成了微孔，使石膏建材具有“石膏呼吸”特性，即在空气湿度变化时，可以吸收湿气，也能迅速地再散发出去。
气干状态下石膏板的线性膨胀和收缩是微乎其微的，即使空气湿度达到90％，在24小时情况下，石膏板伸缩率最大的横向也只有0.015％，因此，这微小的伸缩量不是引起板面变形和接缝开裂的主要原因。
2、纸面石膏板的强度对变形的影响
纸面石膏板的构造是以石膏芯子与护面纸牢固地粘合在一起的板材，护面纸起到承受拉力和加固作用，护面纸层对板材质量有很大的影响，粘贴不牢的板材是不能使用的。
面纸纵横二向纤维的强度与弹性不一，纵向比横向大些，纵向的抗弯和抗变形能力也强些。
纸面石膏板具有较强的抗湿性，纸面层可延长板吸入水的时间，但并不能阻止吸水。
在安装施工过程中，对于较长时间或连续受潮浸湿，纸面石膏扳的强度会降低。
因此，潮湿的板材决不能施工安装。
但受潮的板材经通风干燥后，其强度和抗变形能力仍可得以恢复。
高温对纸面石膏板的强度有一定影响。
当石膏的环境温度达到42℃时，凝固的石膏会开始改变结晶结构，使强度受损，所以纸面石膏板不能与加热器等直接连接。
3、轻钢龙骨骨架结构的设计和施工影响
骨架的合理设计、采用合格的材料和零件、严格把握施工质量，是确保QST体系墙面和吊顶不变形、不开裂的重要保证。
其中任何一个环节的差错、疏忽都会导致变形和开裂。
例如纸面石膏板与龙骨之间的固定，若不按顺序或固定不牢固，使板产生内力，板缝处受剪，便引起变形和裂缝；轻钢龙骨的刚度和直线度不够，间距不当，必会产生变形开裂。
4、嵌缝工艺是接缝处理成败的直接因素
建筑隔墙和吊顶处于多种受力状态，因此，纸面石膏板的纵横接缝处相应受到各种应力的影响，这就要求板之间应适当留缝，嵌缝材料自身有足够的强度和粘结力，还要有合理的接缝施工工艺和较高的操作技能，以抵衡拉应力，避免裂缝的产生。
目前，对嵌缝用料设计没有明确规定，施工单位大多任意选用嵌缝腻子，其强度不能满足要求；有的施工单位采用高档胶料，但价格昂贵；有的施工单位用穿孔纸带加强，或用网格布加强，施工工艺也有差异，施工季节和环境不一。
因此，如何把握住嵌缝工艺是十分重要的。
5、不按顺序、不文明施工的影响
常见当嵌缝工序完成后，甚至墙纸涂料贴刷完毕后，墙内吊顶上的水、电、风等安装作业尚未完成，安装人员踩在龙骨架上或把己固定的板橇动，都会造成接缝开裂，甚至使板面变形。
有的吊顶设计是不上人的，一些操作人员还踩在次龙骨上，使骨架变形产生挠度，这种情况尤其在抢进度工程屡见不鲜，必须加强管理，予以克服。
二、避免变形和裂缝的设计要点
1、合理选用轻钢龙骨及配件
隔墙的骨架用轻钢龙骨构成，其强度、刚度、平整度是衡量骨架质量的指标。
如果龙骨直线度不好，将使骨架不平整，那么石膏板安装在龙骨上后，就会产生内应力，内应力
在释放的过程中必然导致板接缝处开裂。
所以，设计在选定主次龙骨规格的同时，应根据国家标准，在图纸上对其刚度和直线度提出要求。
不要忽视主次龙骨的吊挂件、连接件和接长件，应选择可靠的规格产品。
保证安装好的骨架处于无应力状态，有效地避免石膏板接缝的开裂。
2、纸面石膏板的选择
纸面石膏板有普通型、防水型和防火型三种，设计可根据不同使用要求，不同地区和施工季节选择。
隔墙一般采用12厚，吊顶龙骨间距与石膏板厚度有关系，吊顶采用12厚，如采用9.5厚，龙骨间距应缩小。
对防潮性能有高要求时，如在板面作喷涂等，应在板面增做防水层，可刮一层耐水腻子或刷无色防水剂。
纸面石膏板是隔墙的覆面材料，是靠高强自攻螺钉与轻钢龙骨紧密地固定在一起的，如果石膏板和龙骨之间不能牢固地固定，当有外力作用时，石膏板接缝处会产生剪切力，导致板接缝开裂，因此石膏板的强度和边部成形的好坏是很重要的因素。
民族文化宫选用龙牌石膏板，具有强度高、韧性好、发泡均匀、边部成型饱满的特点。
3、嵌缝材料
嵌缝材料包括接缝带和嵌缝腻子。
接缝带有良好的自粘结能力和强度，在板接缝处起加强筋的作用。
嵌缝腻子不但要有很好的强度、粘结性，而且还要有一定的韧性和好的施工性能。
如果达不到以上要求，不可避免地要产生裂缝。
三、避免变形和裂缝的施工要点
1、施工环境
施工时不得将石膏板堆放在潮湿不通风的地方。
相关湿作业未完成前，避免安装纸面石膏板。
2、安装轻钢龙骨架
施工时必须严格按图和规范施工，不得随意加大龙骨、吊筋的间距。
安装好的骨架一定要处于无应力状态(自重影响除外)，施工完后，必须进行中间验收，对查出的问题认真落实并整改后才能进行安装纸面石膏板的工序。
安装隔墙龙骨时必须防止天地龙骨不在同一平面内，应避免采用直线度不合格的竖龙骨，靠外力强行就位，从而引起整个龙骨侧面不在同一平面，影响石膏板与龙骨的固定质量。
吊顶安装时，必须按规定起拱，同时避免吊点受力不均现象。
覆面龙骨底边必须处于同一平面，决不能用底面挠曲的材料。
需要接长龙骨时，插接部位不能安排在一条直线位置上，要合理错位。
对隔墙的接点也同样要求。
3、安装纸面石膏板
(1)铺设方向，横向与纵向固定
纸面石膏板的强度性能与变形是依方向而定的，板纵向的各项性能要比横向优越，因此吊顶时不允许将石膏板的纵向与覆面龙骨平行，应与龙骨垂直，这是防止变形和接缝开裂的重要措施。
但在安装隔墙板时应纵向铺设，因板纵向长度与层高相同或接近，并与竖向龙骨固定具有优点，另外纵向铺设的接缝有利于提高防火能力。
(2)板安装和连接固定
]纸面石膏板必须在无应力状态下进行安装，要防止强行就位。
安装墙面和吊顶板时用木支撑临时支撑，并使板与骨架压紧，待螺钉固定完才可撤销支撑。
安装固定板时，从板中间向四边固定，不得多点同时作业。
固定完一张后，再顺序安装固定另一张。
板与轻钢龙骨的连接采用高强自攻螺钉固定，不能先钻孔后固定，要采用自攻枪垂直地一次打入紧固，螺钉头表面埋入石膏板纸面约0.5mm。
(3)纸面石膏板接口处理
板接口处需装横撑龙骨，不允许接口处板“悬空”。
墙面尽可能选择板长与房间高度相同的规格。
如不能避免横向接缝，应错位设缝，隔墙的板横向接缝位置应错开，不能落在同一根龙骨上。
吊顶横向接缝同样不能在同一直线上。
纸面石膏板安装时四周需离缝，吊顶：板与四周墙边离缝约5mm，面纸包封的板边间距约3～5mm，切割板边间距约3～5mm；隔墙：板与隔墙周围留有小于3mm的缝，板与板间距同吊顶。
(4)接缝处理
纸面石膏板的接缝需用专门的方法进行处理，接缝处理得好，能使整个结构成为一体，板缝不明显。
(5)板边处理
面纸包封的板纵向边是无需处理的，切割的板边应在嵌缝前做如下处理：在板安装之前，将正面纸板边上口轻轻倒角，在板固定后再用小刀将倒角连的面纸层挑开，并小心把挑开的面纸撕去，但石膏芯子不能外露。
(6)嵌缝工序
建筑隔墙和吊顶处于多种应力状态，因此纸面石膏板的纵横接缝处相应受到各种应力的影响，这就要求板之间应适当留缝，嵌缝材料自身有足够的强度和粘结力，还要有合理的接缝施工工艺和较高的操作技能，以抵衡拉应力，避免裂缝的产生。
a. 每种嵌缝腻子都有自己特殊的工艺，了解和掌握嵌缝腻子的使用方法是正确进行嵌缝处理的前提。
b. 所有接缝处理工序尽量迟一点进行，让阿嚏工序都完成后再实施。
c. 在嵌缝施工时要避免穿堂风，否则该部位的接缝很容易产生裂缝。
d. 嵌缝施工需精心施工，对工人操作技能有较高的要求。
e. 在使用功能上有震动的部位，建议采用铝合金压条明缝处理。
总之，只要做到设计合理、原材料合格、施工符合规范，就完全能够避免。
