简述齿轮式机油泵的工作原理
1、简述齿轮式机油泵的工作原理。
答：在凸轮轴式齿轮驱动下，齿轮开始转动，进油腔的容积因齿轮脱离啮合而增大，使腔内产生一定的真空度，机油从进油口被吸入并充满进油腔。
齿轮旋转时，把齿间所充满的机油带到出油腔，由于出油腔一侧齿轮进入啮合，出油腔容积减小，油压升高，机油便从出油口被送到内燃机油道中。
机油泵连续不断地工作，从而使机油在润滑系中不断循环。
2.气缸磨损后有什么特点？
答：从气缸的纵断面看磨损最大部位一般在活塞到达上止点时，第一道环所对应的气缸壁处，使气缸磨损形成了上大下小的形状，俗称锥形。
从气缸的横断面看，气缸磨损后失去了原来的正圆形状，一般在进气门的对面磨损较大，俗称“失圆”。
从气缸的纵断面看气缸上口活塞环不接触的部位几乎没有磨损，形成一名显“台阶”，俗称“缸阶”或“缸肩”。
在特殊情况下，气缸可能出现中部磨损最大，俗称“腰鼓形”。
3.风扇皮带过紧或过松会有什么危害？怎样检查和调整风扇皮带的松紧度？
答：过松皮带易打滑磨损，影响散热效果；过紧会加重皮带和各轴承的负荷，使之易与损坏。
在正常情况下，用39.2-49.0N的力压下皮带时，其挠度在15-20mm范围
内，否则，可改变发电机的位置进行调整。
4.活塞裙一般制成椭圆形，其长轴垂直于活塞销座方向。
原因
①侧压力的作用
②销座处金属堆积
③气体压力P的作用
选择题
1.气门锥角角度大小一般为（D ）
A.20°或30°
B.30°或40°
C.35°或40°
D.35°或45°
2.25Y-6100Q 汽油机25表示（D ）
A.缸径B气缸排列形式 C.汽油喷入量 D.载重量。
齿轮油泵的物理原理
实际上齿谷的容积要比轮齿的体积稍大,故上式中的π常以3.33代替,则式(3-10)可写成：
齿轮泵的流量q(1/min)为：
面公式可以看出流量和几个主要参数的关系为:
这就是齿轮油泵的工作原理
当齿轮泵的主动齿轮由电动机带动不断旋转时，轮齿脱开啮合的一侧，由于密封容积变大则不断从油箱中吸油，轮齿进入啮合的一侧，由于密封容积减小则不断地排油
制作工艺上的尺寸及要求
泵的前后盖和泵体由两个定位销17定位，用6只螺钉固紧如图。
为了保证齿轮能灵活地转动，同时又要保证泄露最小，在齿轮端面和泵盖之间应有适当间隙（轴向间隙），对小流量泵轴向间隙为0.025~0.04mm，大流量泵为0.04~0.06mm。
与此同时，在提高流量后同时会带来一些问题
01
影响齿轮泵ηv的主要因素
密封间隙 (内漏)
齿轮端面和盖板间的轴向间隙 齿顶和泵体内侧的径向间隙 轮齿的啮合线 这些漏泄量约占总漏泄量的70％～80％， 漏泄量的大小是与间隙值的立方成正比，故密封间隙特别是轴向间隙对泵的ηv影响甚大。
排出压力 吸入压力
齿轮油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为吸入腔，B为排出腔。
被吸入的液体充满齿轮的各个齿谷而带到排出侧（B），齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。
齿轮油泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧（A）就形成局部真空，液体被吸入。
油泵内部齿轮结构简化图
按上图内部结构所示
在术语上讲，齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械性地挤排出来。
有关油泵的机械原理介绍

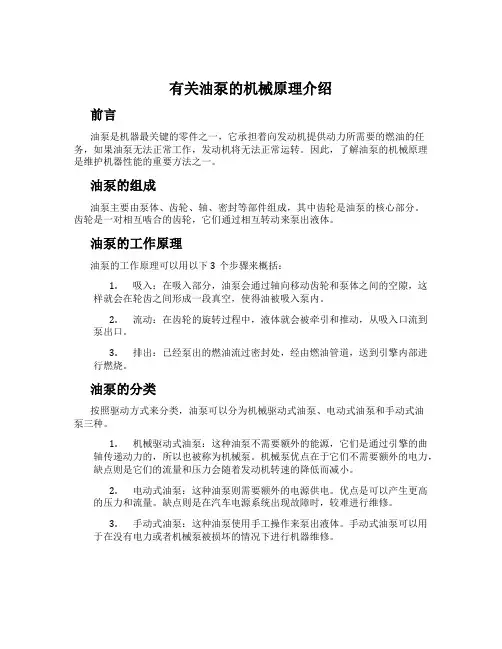

有关油泵的机械原理介绍前言油泵是机器最关键的零件之一，它承担着向发动机提供动力所需要的燃油的任务，如果油泵无法正常工作，发动机将无法正常运转。
因此，了解油泵的机械原理是维护机器性能的重要方法之一。
油泵的组成油泵主要由泵体、齿轮、轴、密封等部件组成，其中齿轮是油泵的核心部分。
齿轮是一对相互啮合的齿轮，它们通过相互转动来泵出液体。
油泵的工作原理油泵的工作原理可以用以下3个步骤来概括：1.吸入：在吸入部分，油泵会通过轴向移动齿轮和泵体之间的空隙，这样就会在轮齿之间形成一段真空，使得油被吸入泵内。
2.流动：在齿轮的旋转过程中，液体就会被牵引和推动，从吸入口流到泵出口。
3.排出：已经泵出的燃油流过密封处，经由燃油管道，送到引擎内部进行燃烧。
油泵的分类按照驱动方式来分类，油泵可以分为机械驱动式油泵、电动式油泵和手动式油泵三种。
1.机械驱动式油泵：这种油泵不需要额外的能源，它们是通过引擎的曲轴传递动力的，所以也被称为机械泵。
机械泵优点在于它们不需要额外的电力，缺点则是它们的流量和压力会随着发动机转速的降低而减小。
2.电动式油泵：这种油泵则需要额外的电源供电。
优点是可以产生更高的压力和流量。
缺点则是在汽车电源系统出现故障时，较难进行维修。
3.手动式油泵：这种油泵使用手工操作来泵出液体。
手动式油泵可以用于在没有电力或者机械泵被损坏的情况下进行机器维修。
油泵的使用过程中需注意的事项1.确认使用正确的油泵：使用错误类型的油泵有可能导致性能下降并可能损坏设备。
根据设备需求选择正确的油泵非常重要。
2.定期维护：油泵应该定期进行维护和保养，以确保它们的性能和可靠性，在使用过程中避免油尽而泵空的情况。
3.安装正确：安装应该遵守安全使用原则，在安装过程中应该落实悬挂和装配细节，避免过度紧固造成损坏。
结论油泵作为机器中重要的组成部分，需要通过理解油泵的机械原理来确保机器的优秀性能。
正确选择和使用油泵，遵守使用安全原则，和定期维护保养可以确保油泵的使用寿命和机器性能的最大化。
齿轮式油泵的工作原理
齿轮式油泵的工作原理
齿轮式油泵是一种常见的液压传动装置，其主要工作原理如下：
1. 齿轮组件：齿轮式油泵通常由驱动轴和从动轴上的齿轮组成。
驱动轴通过传动装置（如电机）提供动力，驱动从动轴上的齿轮旋转。
2. 吸油过程：当驱动轴转动时，从动轴上的齿轮也会随之旋转。
从动轴上的齿轮在与之配合的驱动轴齿轮的作用下，形成吸油腔和压油腔。
在吸油腔中，驱动轴齿轮和从动轴齿轮的齿谷之间形成一个负压，吸引外部液体（通常是液体油）进入吸油腔。
3. 推油过程：当齿轮旋转到一定位置时，齿轮的齿顶与齿谷之间形成封闭腔，将吸入的液体油封闭在压油腔中。
随着从动轴的继续旋转，压油腔的容积逐渐减小，同时油液被迫挤压，沿着压油腔的出口管道流出。
4. 循环过程：随着齿轮的继续转动，压油腔的容积逐渐增大，压力减小。
当压力低于外部压力时，外部液体油会再次进入吸油腔，循环再次开始。
总的来说，齿轮式油泵通过齿轮间的密封传动，实现了油液的吸入和排出，从而实现液体的输送。
齿轮油泵的物理原理课件
直齿齿轮油泵主要用于高压、 大流量和低粘度的场合，具有 结构简单、维护方便等优点。
斜齿齿轮油泵适用于中压、中 流量和高粘度的场合，其优点
是运转平稳、噪声低。
锥齿齿轮油泵适用于高压、大 流量和低粘度的场合，其特点 是密封性好、容积效率高等。
02
齿轮油泵的工作过程
吸油过程
总结词
吸油过程是齿轮油泵工作的起始阶段，通过特定 结构实现油液的吸入。
间隙优化
合理调整齿轮和侧板之间的间隙，以减小泄漏和提高容积效率。同时 要考虑间隙过小导致的摩擦和发热问题。
转速和排量优化
根据实际需求和工作条件，对齿轮油泵的转速和排量进行优化，以实 现高效、稳定的工作状态。
润滑和冷却系统优化
对齿轮油泵的润滑和冷却系统进行优化，以保证良好的润滑效果和有 效的热量散发，提高油泵的可靠性和使用寿命。
性能提升措施
减少摩擦损失
提高抗振性能
通过改进齿轮和轴承的设计、选用合 适的润滑油等措施，减少齿轮油泵内 部的摩擦损失，提高机械效率。
通过优化结构设计、加强零部件的刚 度和提高装配精度等措施，提高齿轮 油泵的抗振性能，减小振动和噪声， 保证油泵的稳定运行。
加强密封性能
采用高性能的密封材料和密封结构， 加强齿轮油泵的密封性能，防止油液 泄漏和空气进入，提高容积效率和使 用寿命。
材料选择
有限元分析
根据工作条件和要求选择合适的材料，如 高强度、耐磨、耐腐蚀等材料，以提高齿 轮油泵的使用寿命和可靠性。
利用有限元分析方法对齿轮油泵进行应力、 应变、振动等方面的分析，以优化其结构 设计和提高性能。
设计参数优化
齿轮参数优化
根据实际工况和性能要求，对齿轮的齿数、模数、压力角等参数进行 优化，以提高齿轮油泵的容积效率、机械效率和可靠性。
齿轮泵的原理
齿轮泵的原理
齿轮泵是一种常用的液压传动装置，其原理基于两个相互啮合的齿轮在齿廓间形成密封腔，通过齿轮的旋转将介质吸入腔体并压缩排出。
其工作原理如下：
1. 吸入阶段：当齿轮泵的正齿轮（驱动齿轮）旋转时，负齿轮（从动齿轮）也随之旋转。
随着驱动齿轮的旋转，吸入腔体逐渐形成，因为驱动齿轮的齿廓与从动齿轮齿廓之间的间隙逐渐增大，将介质吸入腔体。
2. 排出阶段：随着齿轮的旋转，吸入腔体逐渐闭合，从动齿轮的齿廓将介质压缩并排出腔体。
由于从动齿轮与驱动齿轮的啮合关系，介质被逼入到两齿轮的齿廓间，随着两齿轮间状态的变化，介质被压缩并排出。
3. 密封阶段：在齿轮的旋转过程中，由于驱动齿轮和从动齿轮的啮合，其齿廓间形成的密封腔起到了防止介质回流的作用。
这样，介质只能被吸入和排出的方向。
4. 润滑阶段：为了保证齿轮泵的正常工作，润滑油或润滑脂等润滑介质一般需要加入到齿轮泵的密封腔，以减少齿轮之间的磨损，并起到密封的作用。
总结起来，齿轮泵的工作原理可以归纳为利用两个相互啮合的齿轮在齿廓间形成密封腔，通过齿轮的旋转来吸入介质并压缩排出。
这种工作原理的特点是结构简单、体积小巧、传递流量大，广泛应用于液压系统、油田抽油和工业自动化等领域。
齿轮式机油泵的设计
齿轮式机油泵的设计
齿轮式机油泵的结构分析
齿轮式机油泵的结构机油泵传动齿轮泵体从动轴衬垫泵盖出油腔进油腔限压弹簧限压阀主动齿轮从动齿轮半圆键主动轴销。
齿轮式机油泵的结构简单，制造方便，工作可靠。
泵盖上装有限压阀，限压阀一端与出油腔相通，另一端与进油腔相连。
其作用是将主油道内的油压控制在额定范围内。
泵体上的进油口经进油管与集滤器相连。
整个机油泵用螺栓固定在曲轴箱内一侧，并淹没在润滑油中。
机油泵齿轮与泵体内壁之间的间隙较小，以保证机油泵可靠工作。
在泵体与泵盖之间有衬垫，既可以防止漏油，又可以用来调整齿轮与泵盖之间的端面间隙。
齿轮式机油泵的分类
按齿轮的啮合可分为外啮合式机油泵和内啮合式机油泵两种，一般前者称为齿轮式机油泵。
齿轮式机油泵的工作原理
在汽车润滑系及其它系统中，为了实现如曲轴的主轴颈、连杆轴颈、凸轮轴轴颈和摇臂轴等与各自对应的轴承(或座孔)之间的润滑，必须采用机油泵装置。
齿轮式机油泵为汽车上广泛使用的外啮合式机油泵。
如下图所示的齿轮式机油泵由机油泵体内的一个主动齿轮和一个从动齿轮，齿轮的端面由机油泵盖封闭，齿轮和泵体之间的间隙很小，泵体、泵盖和齿轮的各个齿槽间组成的工作腔。
当齿轮按图示方向旋转时，进油腔的容积由于齿轮逐渐脱离啮合而增大，使进油腔内产生一定的真空度，在真空吸力的作用下，润滑油被吸入进油腔，随后又被齿轮带到出油腔；出油腔的容积由于齿轮逐渐进入啮合而减小，使油压升高，润滑油经出油口被不断地压入发动机的主油道中。
如此循环就能达到润滑的效果了。
齿轮泵的工作原理
齿轮泵齿轮泵的结构是很简单的，即它的最基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“ 8字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。
来自于挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。
在术语上讲，齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械性地挤排出来。
因为液体是不可压缩的，所以液体和齿就不能在同一时间占据同一空间，这样，液体就被排除了。
由于齿的不断啮合，这一现象就连续在发生，因而也就在泵的出口提供了一个连续排除量，泵每转一转，排出的量是一样的。
随着驱动轴的不间断地旋转，泵也就不间断地排出流体。
泵的流量直接与泵的转速有关。
实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到100%，因为这些流体被用来润滑轴承及齿轮两侧，而泵体也绝不可能无间隙配合，故不能使流体100%地从出口排出，所以少量的流体损失是必然的。
然而泵还是可以良好地运行，对大多数挤出物料来说，仍可以达到93%〜98%的效率。
对于粘度或密度在工艺中有变化的流体，这种泵不会受到太多影响。
如果有一个阻尼器，比如在排出口侧放一个滤网或一个限制器，泵则会推动流体通过它们。
如果这个阻尼器在工作中变化，亦即如果滤网变脏、堵塞了，或限制器的背压升高了，则泵仍将保持恒定的流量，直至达到装置中最弱的部件的机械极限（通常装有一个扭矩限制器）。
对于一台泵的转速，实际上是有限制的，这主要取决于工艺流体，如果传送的是油类，泵则能以很高的速度转动，但当流体是一种高粘度的聚合物熔体时，这种限制就会大幅度降低。
推动高粘流体进入吸入口一侧的两齿空间是非常重要的，如果这一空间没有填充满，则泵就不能排出准确的流量，所以PV值（压力X 流速）也是另外一个限制因素，而且是一个工艺变量。
由于这些限制，齿轮泵制造商将提供一系列产品，即不同的规格及排量（每转一周所排出的量）。
齿轮式机油泵的工作原理
齿轮式机油泵的工作原理齿轮式机油泵是一种常见的润滑系统元件，其主要作用是将机油从油底壳中吸取并压送到发动机内部各个润滑点，以保证发动机的正常运转。
下面将详细介绍齿轮式机油泵的工作原理。
一、齿轮式机油泵的结构齿轮式机油泵由驱动齿轮、从动齿轮、泵体和配流器等组成。
其中，驱动齿轮由发动机曲轴带动旋转，从而带动从动齿轮旋转，使得泵体内的机油被吸入，并通过配流器被压送至发动机润滑系统。
二、齿轮式机油泵的工作原理1. 吸入阶段当发动机启动时，曲轴带动驱动齿轮旋转，从而带动从动齿轮旋转。
在此过程中，因为两个相互啮合的齿轮之间存在空隙，所以在其啮合点附近形成了一定大小的容积。
当从动齿轮与驱动齿轮之间形成容积时，泵体内的机油就会被吸入到齿轮之间的空隙中。
2. 压送阶段当从动齿轮继续旋转时，其啮合点逐渐向泵体的出口方向移动，从而使得齿轮之间的容积逐渐减小。
因为机油是不可压缩的，所以在容积减小的过程中，机油会受到一定的压力作用，并通过配流器被压送至发动机润滑系统。
3. 排出阶段当从动齿轮完全旋转一周后，其啮合点回到了起始位置。
此时，在驱动齿轮和从动齿轮之间仍然存在一定大小的容积，但是其中已经没有机油了。
因此，在下一个工作周期开始前，需要将这部分空气排出泵体，以便下一次工作时能够正常吸入机油。
三、齿轮式机油泵的优缺点1. 优点（1）结构简单：由于齿轮式机油泵只由少量部件组成，因此其结构相对简单。
（2）工作稳定：由于其工作原理比较简单，在使用过程中很少出现故障。
（3）压力稳定：齿轮式机油泵在压送机油时，由于齿轮之间的容积是固定的，因此其压力相对稳定。
2. 缺点（1）噪音大：由于齿轮之间存在空隙，因此在工作过程中会产生一定的噪音。
（2）易磨损：由于齿轮之间需要相互啮合，因此在长期使用过程中容易磨损。
（3）润滑不足：由于齿轮式机油泵本身就是用来压送机油的，因此其自身润滑不足。
如果长时间使用不加润滑油，则会导致泵体内部的齿轮磨损加剧。
简述齿轮式机油泵的工作原理
1、简述齿轮式机油泵的工作原理。
答：在凸轮轴式齿轮驱动下，齿轮开始转动，进油腔的容积因齿轮脱离啮合而增大，使腔内产生一定的真空度，机油从进油口被吸入并充满进油腔。
齿轮旋转时，把齿间所充满的机油带到出油腔，由于出油腔一侧齿轮进入啮合，出油腔容积减小，油压升高，机油便从出油口被送到内燃机油道中。
机油泵连续不断地工作，从而使机油在润滑系中不断循环。
2.气缸磨损后有什么特点？答：从气缸的纵断面看磨损最大部位一般在活塞到达上止点时，第一道环所对应的气缸壁处，使气缸磨损形成了上大下小的形状，俗称锥形。
从气缸的横断面看，气缸磨损后失去了原来的正圆形状，一般在进气门的对面磨损较大，俗称“失圆”。
从气缸的纵断面看气缸上口活塞环不接触的部位几乎没有磨损，形成一名显“台阶”，俗称“缸阶”或“缸肩”。
在特殊情况下，气缸可能出现中部磨损最大，俗称“腰鼓形”。
3.风扇皮带过紧或过松会有什么危害？怎样检查和调整风扇皮带的松紧度？答：过松皮带易打滑磨损，影响散热效果；过紧会加重皮带和各轴承的负荷，使之易与损坏。
在正常情况下，用39.2-49.0N的力压下皮带时，其挠度在15-20mm范围内，否则，可改变发电机的位置进行调整。
4.活塞裙一般制成椭圆形，其长轴垂直于活塞销座方向。
原因①侧压力的作用②销座处金属堆积③气体压力P的作用选择题1.气门锥角角度大小一般为（D ）A.20°或30°B.30°或40°C.35°或40°D.35°或45°2.25Y-6100Q 汽油机25表示（D ）A.缸径B气缸排列形式 C.汽油喷入量 D.载重量。
摩托车机油泵工作原理
摩托车机油泵工作原理
摩托车机油泵是发动机油润滑系统中的关键组成部分，其工作原理如下：
1. 主轴与齿轮：机油泵由一个主轴与齿轮组成。
主轴连接到发动机，驱动齿轮旋转。
2. 吸油过程：齿轮的旋转引起油泵腔体内的压力下降，使机油从油箱中通过吸油管道被吸入泵腔。
3. 排油过程：当齿轮旋转时，油泵腔体的容积变小，从而增加了内部的压力。
这使得通过油泵的出口，油液被推送到发动机的润滑系统中。
4. 滤网：在吸油管路中通常会安装一个滤网，用于过滤机油中的杂质，以保护发动机免受污染。
这样，机油泵只会将干净的机油送入发动机。
5. 压力调节阀：机油泵还配备了一个压力调节阀，可以确保机油在合适的压力下送至发动机各部分。
当油压超过设定值时，压力调节阀会打开，将多余的机油返回油箱。
总结起来，摩托车机油泵通过主轴和齿轮的协同工作，利用压力变化吸入并排出机油，以确保发动机各部分得到充分的润滑。
压力调节阀和滤网等辅助装置则进一步保证机油的质量和压力控制，提高发动机的工作效率和寿命。
