电台基本使用方法
广州海格电台说明书
广州海格电台说明书一、引言广州海格电台是一家专业从事无线电通信设备研发、生产和销售的企业。
本说明书旨在向用户介绍广州海格电台的产品特点、使用方法和注意事项，以便用户正确、安全地操作设备。
二、产品特点广州海格电台的产品具有以下特点：1. 高性能：采用先进的通信技术，保证通信质量稳定可靠。
2. 多功能：支持语音通信、短信传输、数据传输等多种通信方式。
3. 大容量电池：配备大容量电池，可满足长时间使用的需求。
4. 强大的防水性能：具备良好的防水性能，适用于各种复杂环境下的使用。
5. 全球通信：支持全球范围内的通信，适用于国内外各种场景。
三、使用方法1. 开机：长按电源键，待电台开机成功后即可使用。
2. 频道设置：根据需要选择合适的频道，确保与其他电台进行通信时频率一致。
3. 通信操作：按住PTT键进行语音通信，松开PTT键时停止发送。
4. 调整音量：通过音量加减键可以调整听筒音量大小。
5. 短信传输：根据设备说明书上的操作指南，发送和接收短信。
6. 数据传输：连接电台与电脑，根据设备说明书上的操作指南进行数据传输。
四、注意事项1. 请勿在无线电禁用地区或设备禁用场所使用电台。
2. 在使用电台时，请遵守相关法律法规，不得进行非法通信活动。
3. 避免将电台暴露在高温、潮湿或严重振动的环境中，以免影响正常使用寿命。
4. 请勿私自拆卸电台，以免损坏设备或造成安全隐患。
5. 请勿将电台接触到化学品等腐蚀性物质，以免损坏外壳和内部电路。
6. 在不使用电台时，请关闭电源开关以节省电量和延长电池寿命。
7. 遇到故障或异常情况时，请立即停止使用，并联系专业人员进行检修。
8. 请定期清洁电台外壳，以保持设备的整洁和正常散热。
9. 请妥善保管电台，避免摔落或受到其他物体的挤压。
五、总结广州海格电台作为一家专业的无线电通信设备企业，以其高性能、多功能和强大的防水性能赢得了广大用户的信赖。
通过本说明书，用户可以更好地了解广州海格电台的产品特点、使用方法和注意事项，以确保正确、安全地操作设备。

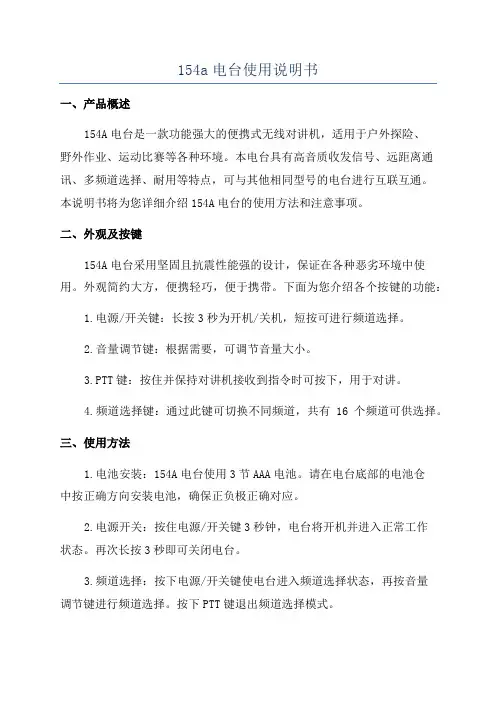

154a电台使用说明书
154a电台使用说明书一、产品概述154A电台是一款功能强大的便携式无线对讲机，适用于户外探险、野外作业、运动比赛等各种环境。
本电台具有高音质收发信号、远距离通讯、多频道选择、耐用等特点，可与其他相同型号的电台进行互联互通。
本说明书将为您详细介绍154A电台的使用方法和注意事项。
二、外观及按键154A电台采用坚固且抗震性能强的设计，保证在各种恶劣环境中使用。
外观简约大方，便携轻巧，便于携带。
下面为您介绍各个按键的功能：1.电源/开关键：长按3秒为开机/关机，短按可进行频道选择。
2.音量调节键：根据需要，可调节音量大小。
3.PTT键：按住并保持对讲机接收到指令时可按下，用于对讲。
4.频道选择键：通过此键可切换不同频道，共有16个频道可供选择。
三、使用方法1.电池安装：154A电台使用3节AAA电池。
请在电台底部的电池仓中按正确方向安装电池，确保正负极正确对应。
2.电源开关：按住电源/开关键3秒钟，电台将开机并进入正常工作状态。
再次长按3秒即可关闭电台。
3.频道选择：按下电源/开关键使电台进入频道选择状态，再按音量调节键进行频道选择。
按下PTT键退出频道选择模式。
4.音量调节：按住音量调节键可调节音量大小。
调节过程中可以通过对方的反馈声音来判断音量大小。
四、注意事项1.请勿将电台直接暴露在阳光下或靠近高温源，以防止电台受热而损坏。
2.避免将电台接触水或其它液体，以防止发生短路或损坏电路。
3.避免将电台接触重物或摔落，以免造成不可修复的损坏。
4.若电台在使用过程中出现无法发送或接收信号的情况，请检查频道设置是否正确，并确认电台的电池电量是否充足。
5.在使用电台时，请注意对讲内容的合法性和文明性，不得进行违法、不当、侮辱性的语言交流，以免引发纠纷或造成其他不良后果。
无线数传电台安全操作及保养规程
无线数传电台安全操作及保养规程前言无线数传电台是无线电通信的一种重要设备，广泛应用于军队、公安、消防、渔业等领域。
由于其使用场合多为危险环境，在操作和保养上需要严格遵循安全规程，以保证操作人员和设备的安全。
本文将介绍无线数传电台的安全操作规程和保养规程。
安全操作规程一、电台前准备在使用无线数传电台之前，需进行以下操作：1.检查电台地面是否平稳，电源线、信号线、防雷地线和天线是否安装牢固，并进行绝缘检查。
2.检查电台的供电电源，确认其符合要求，电源开关处于关闭状态。
3.对于手持式电台，需要检查电池电量，确保充足。
二、电台开机开机前，需要先进行以下操作：1.确保天线连接到了正确的端口上，开启天线才能使用。
2.先开启电源开关，打开电台特别是频率设置一定要注意，不要随意更改频率，以免造成干扰或被抓。
开机操作步骤如下：1.打开电源开关，等待电台自检完毕后，根据需要进行频率设置、信道选择、调制方式设置等操作。
2.无线电通信时，应当根据所使用的频道和功率给予相应的天线。
操作人员使用的天线，应当越远离身体越好，并且必须稳固地固定在设备上。
3.操作人员应当根据使用情况定期清理设备，确保设备保持良好的工作状态。
三、电台使用无线数传电台的具体使用方法视具体情况而定，但无论如何，操作人员都需要遵循以下规则：1.保持通信内容符合通信事业管理法规。
2.对于手持式电台需要注意电量的使用, 如果长时间工作应及时更换电池，以免电力不足导致通信中断，同时电池的存放也需要注意，不要放在高温或潮湿环境下。
3.在使用时，不清楚通讯对方的信息，不要说出与工作或与本人无关的内容，以免给对方带来困扰。
4.不使用时，请及时关闭电源，防止设备过热或电源耗尽。
四、停止使用当完成工作后或需要停止使用电台时，需要按照以下步骤操作：1.清空频道 / 相关信息，合理关闭设备电源, 已经没有工作要进行时应当立即关闭电台，以免发生意外伤害。
2.对于固定式电台，应关闭电源，在不使用的时候，做好防潮、防尘、防雷等保养工作。
八重洲车载电台7900基本操作
八重洲车载电台7900基本操作
开机与关机
频率调整
1.使用设备按钮调整频率：
2.使用键盘调整频率：
通道选择
1.使用设备按钮选择通道：
按下通道选择按钮，然后通过旋转调频按钮选择所需的频道。
向下旋
转按钮切换至下一个频道，向上旋转按钮切换至上一个频道。
2.使用键盘选择通道：
按下菜单按钮，然后通过旋转调频按钮选择通道调整选项，接着使用
数字键盘输入所需频道号。
呼叫和接听
1.呼叫：
按下呼叫按钮并保持按住，开始呼叫目标频道或通道。
等待对方响应。
2.接听：
当接收到呼叫时，按下接听按钮进行接听。
设置功能
1.频道设置：
按下菜单按钮，然后通过旋转调频按钮选择频道设置选项。
通过键盘输入频道名称、调频范围等信息。
2.功能设置：
按下菜单按钮，然后通过旋转调频按钮选择功能设置选项。
可以设置音量、背光亮度、省电模式等功能。
3.扩展功能设置：
按下菜单按钮，然后通过旋转调频按钮选择扩展功能设置选项。
可以设置静噪、扫描功能、CTCSS/DCS等功能。
以上是对八重洲车载电台7900的基本操作进行的详细介绍。
通过掌握这些基本操作，用户可以更好地利用这款设备进行通信和交流。
当然，八重洲车载电台7900还有很多其他的高级功能，需要用户阅读设备的用户手册来进一步了解。
IC短波全频段电台使用说明
电台前面板：
二
IC-718日常使用
调步进
调步进：
1、按下TS按键，这时会显示目前选择的步进。然后长按TS按键1秒。 2、旋转主旋钮选择步进。 3、按下TS按键，退出步进调节。
□电台处在发射模式。
接收的信号杂音大的可能原因： 3 □选择的操作模式不正确；
□ SHIFT,NOISE,PREAMP等功能打开； □天线未连接好，接触不良。
谢谢观看！
携手共进，齐创精品工程
Thank You
世界触手可及
电台前面板：
二
IC-718日常使用
调频发射
开机调频率：
1、按PWR键开机，此时显示屏应有显示。 2、调主调节旋钮调整频率，顺时针频率增大，逆时针频率减小。 3、按TUNER键，显示屏TUNE消失后，按手咪PTT键即可发话。
电台前面板：
二
IC-718日常使用
调模式
开机调模式：
1、按PWR键开机，此时显示屏应有显示。
电台前面板：
三 IC-718面板介绍
三
面板介绍
三
面板介绍
四 常见问题解决
四
常见问题解决
按下PWR键后无电源显示的可能原因： 1 □电源没有打开；
□保险丝烧掉，检查电源，更换电源保险丝；
□ 电源连接线未连接好，重新检查接好连接线。
2
开机后没有声音的可能原因： □音量太小，调AF旋钮；
□静噪水平太高，调RF/SQL旋钮至中立位置；
一
使用注意
电击提醒
永远不要在开机时用金属、电线或其它物体接触电台内部 或接触后面板，这可能会导致电击。
HDL全能星电台使用说明书
手册修订情况文件编号：YFZ-2016-1824Ⅰ前言◆说明书用途欢迎使用HDL全能星电台使用说明书，本说明书详细介绍了产品特点、产品设置以及各部分功能，旨在方便用户进行测量工作。
◆适用范围本说明书适用于HDL全能星电台系列产品，以下简称电台。
◆责任免除使用电台之前，请您务必仔细阅读使用说明书，这会有助于您更好地使用本电台。
对于未按照使用说明书的要求操作所造成的损失，广州市中海达测绘仪器有限公司不承担责任。
中海达致力于不断改进产品功能和性能，后续说明书内容可能会随时变更，恕不另行通知。
若说明书中的图片、图标与实物有差异，请以产品实物为准。
◆技术与服务感谢您使用中海达公司的产品，如果您有任何技术问题或对产品的建议，可以电话联系各分支机构技术中心、总部技术部，或者拨打全国服务热线：400-678-6690，我们会及时为您服务。
Ⅱ目录电台特点 (1)注意事项 (2)电台外观 (3)按键设置 (4)软件设置 (7)电台功能 (13)电台参数 (14)获取更多 (15)Ⅲ⏹电台特点HDL全能星电台是中海达公司新推出的一款多功能电台，具备卓越性能。
收发一体，轻巧外挂，多种发射功率可调，轻松实现长距离稳定传输。
既可做基准站外挂电台，又可做信号中继站，为高精度测量GNSS接收机提供一种高可靠、高质量的数据传输链路，支持外挂电台、电台中继、网络中继三种主要工作模式。
◆外挂电台：内置收发一体30W大功率电台模块，轻松实现长距离稳定数据传输。
◆电台中继：测量作业中常遇到超出单个电台作业范围的情况，HDL全能星电台可将接收到的基站电台信号，通过电台中继功能转发给移动站，从而大大延伸电台的作业距离。
◆网络中继：内置4G网络通讯模块，通过网络模式接收CORS或自架基站的网络差分信号，再通过电台将差分数据进行转发，实现同区域内移动站CORS差分数据共享，从而实现一个CORS账号多个移动站使用，大大降低用户的CORS网络使用成本。
超短波电台的接收机选择和使用指南
超短波电台的接收机选择和使用指南超短波（Ultra Shortwave）电台是一种广泛被使用的无线电通信工具。
无论是作为无线电爱好者、应急通讯使用者、或是从事专业电信工作的人员，了解超短波电台的接收机选择和使用方法都是至关重要的。
本文将为您提供一份超短波电台接收机选择和使用的指南。
一、接收机选择在选择超短波电台接收机时，以下几个关键因素需要考虑：1. 频率范围：不同的超短波电台接收机拥有不同的频率范围。
您需要根据您的使用需求来选择适合的频率范围。
一般来说，覆盖更宽的频率范围意味着更广泛的接收能力。
2. 灵敏度：接收机的灵敏度决定了它在接收信号时的响应能力。
较高的灵敏度意味着接收机能够更好地捕捉较弱的信号。
尽量选择具备较高灵敏度的接收机，以保证您能够顺利接收到远距离传输的信号。
3. 可调性：接收机是否具有可调性也是一个需要考虑的因素。
一些接收机具备频率和调谐的可调性，使其能够捕捉不同频率并进行必要的调谐。
根据您的使用需求，选择具备可调性的接收机能够提供更多的灵活性。
4. 附加功能：一些接收机还提供了一些附加的功能，例如自动扫描、数字显示、音频输出等。
根据您的使用需求和个人喜好，选择具备您所需功能的接收机会提升您的使用体验。
5. 质量和耐久性：最后但同样重要的是，选择一个质量可靠且耐久的接收机。
这样可以确保接收机在各种环境条件下都能正常工作，并且能够长时间使用而不受损坏。
二、使用方法选择了适合的超短波电台接收机后，下面是一些使用方法和技巧：1. 定位天线：将接收机的天线在使用时放置在一个适当的位置上，以确保接收到的信号质量最佳。
天线应远离其他电子设备和干扰源，并且尽量高处和开阔的地方放置。
2. 调谐频率：根据您想要接收的频率，调整接收机的频率设置。
通过切换到不同的频段或使用自动扫描功能可以寻找和定位目标信号。
3. 选择合适的模式：超短波电台接收机通常提供不同的接收模式，例如AM（调幅）、FM（调频）、SSB（单边带）等。
军用电台使用方法步骤
军用电台使用方法步骤随着现代军队对情报、指挥和通讯的需求增加，军用电台在军事领域中扮演着重要的角色。
军用电台的使用方法步骤如下：第一步，检查设备。
使用军用电台之前，必须仔细检查设备的工作状况和电源供应。
确保电台正常工作，并充分带上备用电池或电源。
第二步，选择频道。
根据特定的通讯需求，选择适当的频道和模式。
不同的频道可用于指挥、情报和紧急通信等不同目的。
第三步，设置频率。
根据所需的通讯频率，调整电台的频率设置。
确保与通信对象在同一频率上进行通讯，以实现无误的两向通信。
第四步，进行通话。
使用规范的无线电通讯礼仪，开始进行通话。
首先，使用特定的呼号和信号，向通信对象发送呼叫请求。
然后，等待对方回应并确认通话开始。
第五步，保持通讯质量。
在通话过程中，保持清晰、有效和保密的通讯质量至关重要。
正确使用麦克风，确保语音清晰。
避免打断对方的发言，并尽量缩短通话时间以减少被敌方侦听的风险。
第六步，结束通话。
当通话结束时，使用特定的信号和礼仪表示结束。
告知对方通话结束并确认收到。
第七步，保持设备。
使用完军用电台后，及时进行设备的保养与维护。
清洁设备，检查电池和电源，确保设备在下次使用之前处于最佳状态。
总结起来，军用电台的使用方法步骤包括检查设备、选择频道、设置频率、进行通话、保持通讯质量、结束通话和保持设备。
通过遵循这些步骤，军队可以确保其电台通讯的效率和可靠性，从而有效地支持作战行动和军事行动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/pages/12549.shtm l基本使用方法电源的接通和关闭1 接通dc(直流)电源。
车载使用时跳过本步骤。
2 按电源开关，接通对讲机的电源。
3 关闭电源时，再次按电源开关。
作为固定电台使用时，当对讲机电源开关接通之后，可只通过操作dc电源上的电源开关来接通和关闭对讲机的电源。
音量的调节顺时针旋转vol（音量）控制旋钮可提高音量，逆时针旋转可降低音量。
静噪的调节通过调节静噪，可在没有接收到信号时关闭扬声器的音频输出。
正确设定了静噪之后，仅当实际接收到了电台信号之后才能听到声音。
该点称为静噪阈值，此时该频率上的背景噪声刚好消失。
在没有收到信号时，顺时针旋转sql（静噪）旋钮，调整到背景噪声刚好消除的位置。
设定频率一、调谐控制旋钮当可以方便地操作对讲机前面板、而且需要选择的频率在当前频率的附近时，使用调谐控制旋钮比较方便。
1 按[vfo]键进入vfo模式。
2 旋转调谐控制旋钮，设定接收频率。
1．顺时针转动一下，频率按当前的步进值升高一步。
2．逆时针转动一下，频率按当前的步进值下降一步。
3．当无法设定所希望的接收频率时，需要改变频率步进值。
详细请参照“频率步进值的变更”一节(45页)。
4．频率还可通过话筒键盘(仅限于mc-53dm)设定。
参照“话筒直接输入”一节(43页)。
二、话筒[up](升高)／[dwn](降低)健在驾驶车辆或其它不便接触对讲机的前面板时，使用话筒上的[up]／[dwn]键可以方便地设定频率。
按一次[up]或[dwn]键频率根据键的指示方向按步进值变化一步。
按住这两个键中的任何一个，频率将依键的指示方向按频率步进值连续变化，直到放开该键为止。
发射准备好发射之后，按住[ptt]（按-讲）键，用正常的语调讲话。
过于接近话筒或者声音过大将引起失真，降低信号在接收台的清晰度。
三、设定发射功率在保证可靠通讯的前提下，法律要求使用最低的发射功率，同时这也是一种明智的做法。
当使用电瓶供电时，选择低发射功率可延长一次充电所能维持的工作时间。
此外，降低发射功率也可以降低对在该频带工作的其他通信机造成干扰可能性。
按[f]，[mn]键，设定需要的发射功率。
1）每操作一次本键，发射功率将按照以下顺序变化。
2）在发射中，发射功率无法改变。
本说明书的简化表示方法本说明书的简化表示方法为了简化说明和避免不必要的重复，本说明书按照以下的简化叙述方式进行说明。
大部分的操作要求大约在10秒钟之内完成每一步的相应按键动作，否则将返回到原来的状态。
车载使用和固定使用的准备工作车载安装在车内选择即安全又方便的安装位置，尽可能减少在汽车开动时对乘客和您自身的危险性。
例如考虑将对讲机安装在乘客座椅前方的仪表盘下面，在急刹车时膝盖或腿就不会碰到对讲机。
设法找到一个通风良好的位置并应避免受到阳光的直射。
一、安装举例使用提供的安装架将对讲机安装在车内。
为了获得最佳的观察角度，可以按照下图的几种方式调节对讲机在安装架上的位置。
二、安装程序1 使用附带的扁平垫圈和自攻螺丝将安装架固定在汽车上。
本机附带4个扁平垫圈和4个螺丝。
1）在仪表盘下面安装安装架时，可把对讲机安装开口朝下安装，也可以把开口朝上安装。
2）如果在仪表盘下面安装，应把安装架两侧面的3个螺丝孔(半孔)面向前方，使得对讲机能够以水平或者以前倾的角度安装。
3）如果将安装架以开口向上安装，应把安装架的3个螺丝孔(半孔)面向后方，使得对讲机能够以上仰的角度安装。
如果为了以下倾的角度安装对讲机，应把3个螺丝孔(半孔)面向前方。
随着安装架的方向变化，对讲机可以水平安装，或者以上仰，下倾的角度安装。
2 安放对讲机，放好附带的垫圈然后插入并旋紧附带的六角sems螺丝。
附带的2只螺丝和2个垫圈用于安装架的两侧。
1）应反复检查所有的紧固部件是否旋紧，以防止由于汽车的振动造成安装架或对讲机的松脱。
dc(直流)电源电缆的连接2）汽车方面的安装操作汽车的蓄电池的额定电压应为12v，绝对不可将对讲机连接至24v蓄电池。
应确认并使用具有足够容量的12v汽车蓄电池。
如果不能向对讲机提供足够的电流，在发射时显示屏将变暗，甚至造成发射功率极度下降。
1 使用随机的dc电源电缆以最短的路线将对讲机直接连接至汽车蓄电池的电极端子。
1.如果使用噪音滤波器，应采取绝缘措施防止碰到汽车的金属部件。
2.不推荐使用点烟器插座，因为有些点烟器插座会导致不可接受的电压下降。
3.如果电源电缆必须穿过汽车底盘或者车身上的孔眼，例如，必须穿过汽车乘客室前方的隔热板时，应使用橡胶护圈防止电源电缆被划伤。
电源电缆穿过隔热板时可以临时卸下保险管盒。
4.应调整全部的电源电缆，使其离开热源和湿气。
2 电源电缆布好以后，在保险管盒上缠上防热胶带以防止湿气，并系好全部电源电缆。
3 为了避免发生短路的危险，在连接对讲机之前应拆下连接蓄电池负极端子(－)的其它(接地)电缆。
4 在确认过连接的极性是正确的之后，连接电源电缆至蓄电池电极端子。
红色连接正极(+)端子；黑色连接负极(-)端子。
应使用电源电缆的全长，即使电源电缆过长也不要剪掉剩余部分。
特别应注意不得从电源电缆上剪掉保险管盒。
5 重新连接上从蓄电源负极端子拆下的其它（接地）电缆。
6 将dc电源电缆连接到对讲机的电源插座。
用力按插头直到锁定片发出喀嚓的声音。
三、作为固定台使用时的安装方法将本机作为固定电台使用时，必须另行购买单独的13.8vdc电源装置。
下表列举了推荐的各种型号对讲机所使用的电源的电流容量。
1 将dc电源电缆连接到规定的dc电源，并且确认极性是否正确(红色：正极，黑色：负极)。
1．切勿将对讲机直接连接到市电的ac(交流)插座上。
2．使用随机的dc电源电缆连接对讲机和规定的电源装置。
3．请勿用电流规格更小的导线替换此电源电缆。
2 把dc电源线的插头插入对讲机的dc电源插座。
用力按插头直到锁定片发出喀嚓的声音。
1 为了充分发挥本机的功能，在此推荐采用以下电源（选件）ps-33（20.5a，25％工作循环）。
2 在将dc电源连接到对讲机之前，务必关掉对讲机和dc电源的电源开关。
3 在完成所有连接之前，请勿将dc电源的ac插头插入市电ac插座。
四、更换保险管如果保险管熔断，应找出原因并排除故障，在排除了故障之后方可更换保险管。
如果新更换的保险管接连熔断，应拆下电源电缆，并同经销店或者就近的服务中心联系，请求协助。
只可使用规定型号和规格的保险管。
当汽车蓄电池充电不足、或者在发动机关闭状态下长时间使用对讲机将造成蓄电池耗电过多，可能无法保持足够的能量起动汽车。
所以，应避免在这种情况之下使用对讲机。
天线的连接在使用之前，必须首先安装好高效率的、匹配良好的天线。
车载机安装的成功与否在很大的程度上取决于天线的型号和其安装的正确性。
充分重视天线系统和天线的安装对于发挥对讲机的效能十分重要》选择的天线阻抗应为50ω才能与对讲机的输入阻抗匹配。
另外还应使用特性阻抗也为50ω的低损耗同轴电缆。
如果不使用阻抗为50ω的电缆连接天线与对讲机将降低天线系统的效率，容易对附近的广播电视接收机、收音机以及其他电子装置造成干扰。
1 在不连接天线或者其他匹配负载的情况下就进行发射将可能损坏本机。
在发射之前务必给对讲机连接上天线或其它的匹配负载。
2 所有的固定电台都应安装避雷器，以减少发生火灾、雷击以及损坏对讲机的危险性。
附件的连接1 外接扬声器计划使用外接扬声器时，应选择阻抗为8ω的扬声器。
外接扬声器插口可插入直径为3.5mm的单声道(2线)插头。
在此推荐采用sp-50b和sp-41型扬声器。
2 话筒当要进行话音通信时，将具有8芯插头的600ω话筒插入对讲机前面板上的话筒插座。
用力按插头直到锁定片发出喀嚓的声音。
操作指南以下将对前面板的控制旋钮和键、背面板的插口和端子、话筒键以及显示屏的基本功能进行说明。
为了详细了解上述功能，请参照本说明书的其它有关章节的内容。
前面板前面板上的部分功能键的名称是显示在显示屏上的，而不是印刷在面板或键上。
对讲机模式状态变化时，所显示的键的名称也随之变化。
在本节“操作指南”中所指的键的名称没有印刷在面板上，而是当接通对讲机电源之后立即显示在显示屏上。
①vfo(频率工作方式)键用来选择vfo模式{15页}。
在该模式下，使用调谐控制旋钮可以改变对讲机的频率。
此外还具有以下功能：1．设定a菜单(或b菜单)中功能的选择项{17页}。
2．控制vfo扫描的开始／停止，进行全频段的扫描{32页}。
3．控制可编程扫描的开始／停止，进行编程范围内的频率扫描{34页}。
②mr（存储调出）键用来选择存储调出模式{26页}。
在该模式下，使用调谐控制旋钮可以改变存储信道。
此外还具有以下功能：控制存储信道扫描的开始／停止(32页)。
③调谐控制旋钮用来在vfo模式状态下选择发射／接收频率，在存储调出模式状态下选择存储信道{15、26页}。
此外还具有以下功能：1．选择a菜单(或b菜单)中的功能{17页}。
2．选择可编程扫描的上、下限频率，确定该类扫描的边界{34页}。
3．扫描方向的选择，指定扫描沿频率上升方向进行还是沿频率下降方向进行。
{32、35页}。
4．dtss编码选择{37页}。
④vol(音量)控制旋钮接收时用来调节扬声器的音量{14页}。
⑤mn(存储名称)键用来选择存储名称模式{30页}。
⑥电源开关用来接通或切断对讲机的电源{14页}。
⑦sql(静噪)控制旋钮用来调节静噪的阈值{14页}，可在没有接收到其他电台的信号时关闭扬声器的输出。
⑧话筒插孔插入8芯插头直到锁定片发出喀嚓的声音。
⑨mhz(兆赫)键用来选择mhz模式。
在该模式下可以通过调谐控制旋钮或者话筒上的[up](上升)/[d wn](下降)键按1mhz的步进值改变对讲机频率。
此外还具有以下功能：am／fm模式选择(仅限于部分tm-261a机型){48页}。
⑩f(功能)键用来选择键的不同功能，实现多功能键的操作。
11 tone(音频)键用来控制亚音频编码功能的on(启动)和off(关闭){22页}。
当安装了tsu-8(选件)之后，也将控制ctcss(连续单音静噪系统)功能的on(启动)和off(关闭)。
此外还具有以下功能：自动识别亚音频身份码(id)功能的启动和取消(36页)。
12 rev(倒频)键当使用发射偏置功能或双频信道时，按此键可以使发射频率和接收频率互换{23页}。
背面板①天线电缆插座用来连接外部天线{5页}。
进行发射试验时，应在天线插座上连接假负载。
天线系统以及负载应具有50ω的阻抗。
该插孔可以插入pl-259插头。
②dc13.8v电源电缆插座用来连接dc13.8v电源。
请使用随机的dc电源电缆(3页和4页)。
③扬声器插孔如果需要获得更清晰的声音，可以连接外部扬声器(选件)。
该插孔可以插入直径为3.5mm的2线插头。
