测试技术综合试题一

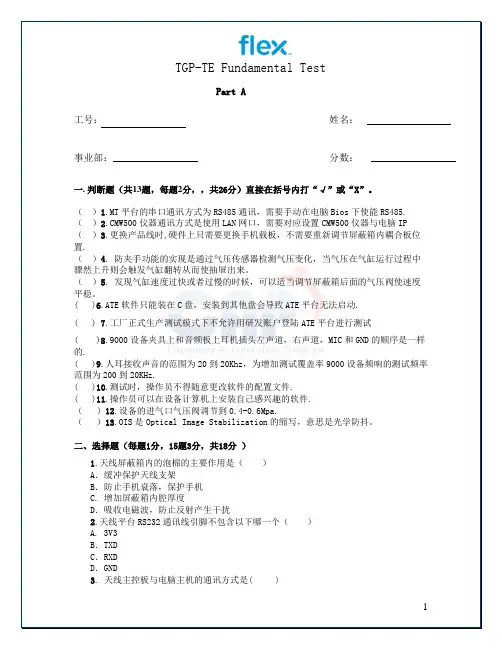

TGP-TE 测试题综合(技术员)A
防夹手功能的实现是通过气压传感器检测气压变化，当气压在气缸运行过程中骤然上升则会触发气缸翻转从而使抽屉出来。
发现气缸速度过快或者过慢的时候，可以适当调节屏蔽箱后面的气压阀使速度软件只能装在C盘，安装到其他盘会导致ATE平台无法启动工厂正式生产测试模式下不允许用研发账户登陆ATE平台进行测试设备夹具上和音频板上耳机插头左声道，右声道，MIC人耳接收声音的范围为20到20Khz，为增加测试覆盖率900020KHz.测试时，操作员不得随意更改软件的配置文件.操作员可以在设备计算机上安装自己感兴趣的软件.设备的进气口气压阀调节到0.4-0.6Mpa.Optical Image Stabilization的缩写，意思是光学防抖。
分，15题3分，共18分）天线屏蔽箱内的泡棉的主要作用是（）．缓冲保护天线支架．防止手机衰落，保护手机增加屏蔽箱内腔厚度．吸收电磁波，防止反射产生干扰RS232通讯线引脚不包含以下哪一个（）以下哪一项不属于文件系统的常见格式？( )EXT D．DOC哪一项属于网络的传输层使用的协议？( )．ARP D．IP9500设备色度仪的测试仪器是:（）CA410 C、CA510 D、CS2000 ．用于测试光源板亮度的仪器是:（）CL-300A C、CL-400A D、CL-500A下图哪个是设备电源总开关哪个是设备急停按钮哪个是设备外部供气开关、 B、、 D、三、多项选择题（共9题，每题导致找不到端口的情况有哪些可测试项目中正确的是（）Gyroscope、Compass B. SIM、BT、指纹、水平校准 D. 听筒主要测试手机屏哪些类型缺陷:( ) Mura；C、局部偏色设备用哪几种角度对手机拍照分析:（）度 C、60度 D、90度以下哪些因素会影响Camera清晰度测试（）B、光源板表面赃物C、光源亮度不达标MediaTest9200&9206 设备主要用来测试手机哪些类型缺陷:（C、黑线D、密集点缺陷1分，共20分）表示，在电路中起到: 作用，原理图中用” 或“” 表示。
测试技术试题+答案
测试技术模拟考试题(1)一、是非题（对的打√ ，错的打×）（每题2分，共20分）１.所有周期信号都是功率信号。
(√)２.电阻应变式传感器只用于测定结构的应力或应变。
（×）３.频响函数反映了系统响应的稳态过程。
（√）４.稳态响应法不能用于一阶系统的动态特性测试。
（×）５.直流信号具有无限的频谱。
（×）６.半桥联接中要求两个桥臂阻值变化大小相等，极性相反。
（√）７.压电式传感器不一定要配接前置放大器。
（×）８.若传感器的灵敏度为常数，则表明该传感器的输出、输入关系为线性关系。
（√）９.在数字信号处理过程中，量化误差大小与A/D 转换器的位数无关。
（×）10.变间歇式差动变压器是一种电容式传感器。
（×）二、选择题 （每题2分，共20分）1．提高二阶系统的固有频率，可以扩大系统的工作（A ）范围。
A.频率B.阻尼C.相位D.幅值2．设时域信号x(t)的频谱为X(f)，则时域信号（C ）的频谱为X(f ＋fo ）。
A . )(0t t x - B. )(0t t x + C. t f j e t x 02)(π- D. t f j e t x 02)(π3．如果系统的权函数为h(t)，系统的输入x(t)为单位脉冲函数，此时系统输出y(t)为（C ）A. h(t)x(t)B. x(t)C. h(t)D.无法确定4．若一选频滤波器的幅频特性是：在∞~fc 间接近常数，在fc~0之间急剧衰减。
该滤波器为(B )滤波器。
A. 低通B. 高通C. 带通D. 带阻5．一个相邻双臂工作的测力电桥，如果将两工作臂的一个应变片均改为两个应变片串联，则电桥的输出电压（C ）A. 加大一倍B. 减小一倍C. 不变D. 加大两倍6．输入x(t)和输出y(t)的相干函数的取值在０和１之间，可能是（D ）。
A. 有外界噪声干扰B.系统是非线性的C.输出y(t)是输入x(t)和其它输入的综合输出D. 以上三种7．若电阻应变片的输入信号为正弦波，则以该应变片为工作臂的直流测量用桥的输出是（B ）A. 直流信号B. 正弦波C. 调幅波D. 脉动波8．记录0~200Hz 的正弦信号，宜采用固有频率为（B)Hz 的振动子较合适。
植物组织培养技术综合测试1
《植物组织培养技术》综合测试题（一）一、填空题（每空1分，共20分）2. 在组织培养中，培养基常用__________法灭菌，而其中不耐热的物质用__________法灭菌。
3. 1962年印度Guha等人成功地培养毛叶曼陀罗花药获得_________，这促进了花药和花粉培养的研究。
4. 细胞分裂素/ 生长素浓度的高低决定了外植体的发育方向，比值__________促进根的生长，这时__________占主导地位；比值__________促进芽的生长，这时__________占主导地位5. 病毒植物的鉴定方法有________、________、和________。
6. 花药培养属于________培养，花粉培养属________培养。
7.非洲菊组织培养时，可采用________方式继代培养增殖，而香石竹则采用________________为无性系继代培养增殖。
8.大多数植物组织培养的温度都是在________ 之间进行的，一般采用________ 。
二、选择题（每题2分，共10分）2.下列培养基中_________无机盐的浓度最低。
A MS培养基；B B5培养基；C White培养基；N6培养基3.高温不易被破坏分解的植物生长调节物质是_________。
A IAA；B GA；C NAA；D Zt4.从单个细胞或一块外植体形成典型的愈伤组织，大致经历_________三个时期。
A 诱导期；B 潜伏期；C 分化期；D 分裂期5.病毒在植物体中的分布规律为_________A 从茎尖到底部含量越来越多B 从茎尖到底部含量越来越少C 病毒在植株体的分布是均匀的D 茎尖含量最多，底部几乎没有三、名词解释（每题3分，共18分）2. 愈伤组织5. 再分化：四、简答题（每题6分，共30分）1.在植物组织培养中，通过哪些途径可以得到完整的植株？2.为何幼胚比成熟胚培养要求的培养基成分复杂？3. 水稻花药培养方法？4. 比较获取原生质体的两种方法:机械法和酶解法？5. 茎尖培养脱毒的原理？五、问答题（每题11分，共22分）1. 某地区的一种马铃薯经多年的种植后，植株变的矮小，产量和品质都下降，怀疑是由病毒所至。
花卉生产技术综合测试题(含答案)
花卉生产技术综合测试题一、名词解释：1、花卉：2、露地花卉：3、球根花卉：4、温室花卉：5、鲜切花：6、日光温室：7、塑料大棚：8、春化作用：9、酸性土花卉：10、设施栽培：11、活性基质：12、嫁接：13、室内观叶植物：14、分株繁殖：15、营养液：16、木本花卉：二、填空：1、露地花卉根据其生活史可分为花卉、花卉和花卉。
2、塑料大棚在北方一般用于鲜切花的，在南方3-8月份主要起到，9至次年2月份则用于鲜切花或其它花卉的栽培。
3、影响花卉生长发育的环境因素很多，其中以、、、最为重要。
4、园艺作物的三基点温度是指、和温度。
5、以气温的日较差对作物生育的影响而言，一般认为原产大陆性作物以℃为佳；海洋性作物以℃为佳。
6、根据花卉对水分的需求不同，可将其分为花卉、花卉和花卉三种类型。
7、光照对花卉生育影响上，主要表明在、与三个方面。
8、就光合作用而言，以的作用量最大，其次为光。
红光有助于形成，促进的合成，有利于茎的和种子的。
蓝光则有利于和的合成。
青蓝紫光对花卉的生长有抑制作用，能抑制花卉体内的合成，从而抑制的伸长生长，并产生性，同时促进的形成，使花朵色彩艳丽。
9、根据花卉对光周期的反应，可将其分为性花卉、性花卉和性花卉。
10、根据花卉对光照度的要求不同，常分类为性花卉、性花卉和性花卉三类。
11、一般而言，阳性花卉光照度为全日照的 %以上，阴性花卉为 %左右。
13、温定按温度分类，一般有高温温室，室温保持在℃，主要栽培原产于热带的花卉，如；中温温室，室温℃，主栽原产于带和地区花卉，如；低温温室，室温℃，用以栽培原产带及带地区花卉，如。
14、按照温室结构形式分类有温室、温室和温室三类。
15、间接式温室加温系统主要依靠与，加温速度慢、温差小，是目前生产上常用的一种形式。
16、温室加温系统一般包括、、和四个方面。
17、温室加温热源一般采用与两种形式。
18、中央供热系统一般适用于北方低温时间较长地区的温室使用，一般有加温与加热二种方式，应用加温有安全性较高，散热均匀，使于管理等特点。
体育综合技术测试题及答案
体育综合技术测试题及答案
一、选择题
1. 以下哪项不是田径运动项目？
A. 100米短跑
B. 跳高
C. 篮球
D. 铅球
2. 足球比赛中，哪个号码是守门员的专用号码？
A. 1号
B. 10号
C. 9号
D. 11号
3. 乒乓球比赛中，以下哪种发球方式是被禁止的？
A. 正手发球
B. 反手发球
C. 抛球发球
D. 用脚发球
二、填空题
4. 羽毛球比赛中，每局比赛的分数上限是_________分。
5. 游泳比赛中，自由泳的泳姿是_________。
三、简答题
6. 请简述篮球比赛中的“三秒规则”是什么？
四、论述题
7. 论述在进行长跑训练时，如何合理分配体力以提高比赛成绩。
答案：
一、选择题
1. C
2. A
3. D
二、填空题
4. 21
5. 任何泳姿
三、简答题
6. 篮球比赛中的“三秒规则”指的是进攻方的球员在对方禁区内停留的时间不能超过三秒，否则会被判犯规。
四、论述题
7. 在进行长跑训练时，合理分配体力的方法包括：起跑阶段保持稳定的速度，避免过快消耗体力；中途跑阶段根据个人体能和比赛节奏适当调整速度；冲刺阶段在保证体力的前提下，尽可能加快速度，争取更好的成绩。
同时，注意呼吸节奏和步伐的协调，以及适时补充水分和能量。
检测技术试题库及参考答案
检测技术试题参考答案一、填空题1、传感器是能够感受规定的被测量并按一定规律转换成的器件或装置。
2、传感器的静态特性是指被测量的值处于稳定状态时的关系。
3、某一线性位移传感器，量程为0～100 cm，对应输出电压为0～300mV，最大输出偏差为3mV，则传感器的灵敏度为，非线性误差为。
4、应变式传感器是利用金属的，将测量物体变形转换为电阻变化，通过测量电路（电桥）转换为输出电压的传感器。
5、电感式传感器按转换原理分为和自感两种。
6、电容式传感器分为变极距型、和三种。
7、霍尔传感器的零位误差主要由电动势和寄生直流电动势引起的。
8、热电偶的热电势由和组成。
9、激光器具有、和亮度高的优点。
10、CCD图像传感器的作用是将转换为。
其中MOS单元负责电荷的存储，MOS单元电荷在三相脉冲的作用下实现电荷的，通过输出装置实现电荷的。
11、光在光纤中无损耗传输是利用光在光纤中的原理实现的。
12、传感器一般由、、三部分组成。
13、可以把压电元件等效为一个和一个电容器14、电感式传感器按结构分为、和螺管式。
15、感应同步传感器是利用两个平面形绕组的互感随不同而变化的原理组成的可用来测量直线和或的位移。
16、电容传感器将被测非电量的变化转换为变化的传感器。
17、对于负特性湿敏半导体陶瓷，它的电阻率随湿度的增加而。
18、横向效应使电阻丝应变片的灵敏系数19、热电偶工作原理是基于效应，其热电势包括电势和电势。
20、光在光纤中无损耗传输是利用光在光纤中的原理实现的。
光纤的数值孔径越大，表明光纤的集光本领越。
21、射线式传感器主要由和探测器组成，常用的探测器有、闪烁计数器和盖革计数管。
22、传感器的静态特性主要包括、、重复性、稳定性和静态误差。
23、传感器是一种以一定精确度把被测量转换成有确定关系、便于应用的某种物理量才测量装置。
一般由、和转换电路组成。
24、半导体应变片工作原理是基于效应，它的灵敏系数比金属应变片的灵敏系数______。
作物生产技术综合测试题（含答案）
作物生产技术综合测试题一、名词解释1、作物经济产量2、水稻直播3、马铃薯大垄栽培技术4、油菜壮苗5、烟叶的工艺成熟6、作物收获指数7、水稻抛栽8、转基因抗虫棉9、广义作物10、狭义作物11、作物生物产量12、作物产量形成的“源”：13、作物产量形成的“库”：14、作物产量形成的“流”：15、作物群体结构：16、水稻的光温反应特性：17、基本营养生长性：18、水稻旱育秧：19、冬小麦节水高产栽培技术：20、大豆垄三栽培技术：21、油菜早花：22、烟叶底烘：23、小麦的春化阶段：24、甘蔗工艺成熟：二、填空题1、我国种植面积和总产量均居第一的是。
2、水稻品种的“三性”指、、。
3、水稻抛秧对大田整地质量要求较高，要达到、、、。
4、影响马铃薯炸片、薯条质量和产品率的主要因素是、、。
5、棉花属于科,我省主要栽培种是。
6、根据优质烟叶的要求，烟叶采收以最好。
7、小麦的阶段发育分为________ ______和_______ __二个阶段。
8、一般玉米在_____ _ ___及时隔行去雄。
9、土壤中的含量过高会导致烟叶品质下降。
10、大豆__ ______施氮肥，是公认的增产措施。
11、烟叶烘烤全过程分为、、三个阶段。
12、油菜的冻害有、、、四种表现。
13、甘蔗贮藏须、、、。
14、我国的三大粮食作物是、、。
15、作物产量包括、。
16、禾谷类作物的产量，取决于单位面积上的、三个因素。
17、作物群体矛盾主要是指、、。
18、根据栽培的气候生态不同把水稻分为和。
19、水稻的生育类型可分为、、三种。
20、水稻安全齐穗期的气温指标为日平均气温不低于，日最高气温不低于。
21、水稻种子处理包括、、、。
22、水稻种子催芽过程要做到、、、。
23、水稻旱育秧要求土壤的酸碱度在。
24、水稻插秧要求、、、。
25、抽穗结实期的中心任务是、、。
26、根据小麦通过春化阶段对温度要求不同可将小麦品种分为、、。
27、在玉米施肥中，是重要的微量元素肥料。
农业模拟试卷—测土配方施肥技术综合测试题(含答案)
测土配方施肥技术综合测试题一、名词解释1、地力产量。
2、土壤供肥量。
3、肥料效应。
4、氮、磷、钾比例法。
5、养分丰缺指标法。
6、基肥。
7、种肥。
8、追肥。
9、根外追肥。
10、缺素症。
11、过磷酸钙的退化作用。
12、复混(合)肥料。
二、填空题1、测土配方施肥是指以土壤养分测试和肥料田间试验为基础，根据作物、土壤和肥料性质及肥料，在合理施用的基础上，提出氮、磷、钾及中量、微量元素等肥料的施用、、和施用方法，以满足作物均衡地吸收各种营养，同时维持土壤的肥力水平，减少养分和对土壤环境的，达到高产、优质和高效的目的。
2、测土配方施肥步骤概括为、、。
3、测土配方施肥技术协调和解决了作物、土壤供应和土壤这三方面的关系，实现了各种养分的供应。
4、“测土”是配方施肥的基础，也是制定肥料配方的重要依据。
它包括和两个环节。
5、取样分析要选择重点区域、地块。
6、"配方"就是根据中营养元素的丰缺情况和等问题提出施肥的种类和数量。
7、过量施用化肥会造成、和污染，增加水体的富营养化和农产品硝酸盐含量超标。
8、我国化肥结构失调，主要表现为“多、少、缺"。
9、在大面积推广测土配方施肥时，可采用前三年的或前三年中为基础，增加10%-15%为目标产量。
10、土样采集一般在秋收后，即后或前进行采集。
果园土样采集应该在后及下一次施肥前进行。
11、在土壤采样前，首先要详细了解采样地区的类型、差异和地形等因素。
12、土壤采样时应沿着一定的线路，按照、和的原则进行采样。
13、采集的土样入袋后，内外都耍挂放标签，标明取样、、、采样深度及经纬度等有关内容。
14、种肥的施用方法有钩施法、法、法。
15、追肥的施用原则，一耍施肥；二要施肥；三要看植物的生育阶段；四要看肥料性质；五要种类。
16、化肥按所含养分种类不同，分为氮肥、磷肥、钾肥、、等。
17、铵态氮肥不能与碱性物质混合和混合。
18、钙镁磷肥除供应磷素外，还能提供、、等元素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合试题一一、单项选择题(本大题共lO小题，每小题2分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和朱选均不得分。
1、传感器的主要功能是( )。
A 检测和转换 B滤波和放大 C 调制和解调 D 传输和显示2、在直流电路中使用电流表和电压表测量负载功率的测量方法属于()。
A 直接测量 B间接测量 C组合测量 D 等精度测量3、电阻应变片配用的测量电路中，为了克服分布电容的影响，多采用 ( )。
A 直流平衡电桥B 直流不平衡电桥C交流平衡电桥 D交流不平衡电桥4、差动螺线管式电感传感器配用的测量电路有 ( )。
A 直流电桥 B变压器式交流电桥 C 相敏检波电路 D运算放大电路5、实用热电偶的热电极材料中，用得较多的是 ( )。
A纯金属 B非金属 C半导体 D合金6、光电管和光电倍增管的特性主要取决于 ( )。
A 阴极材料B 阳极材料C 纯金属阴极材料 D玻璃壳材料7、用光敏二极管或光敏晶体管测量某光源的光通量是根据什么特性实现的?( )A 光谱特性 B伏安特性 C频率特性 D光电特性8、超声波测量物位是根据超声波在两种介质的分界面上会发生什么现象而实现的?( )A 反射 B折射 C 衍射 D散射9、下列关于微波传感器的说法中错误的是 ( )。
A 可用普通电子管与晶体管构成微波振荡器B 天线具有特殊结构使发射的微波具有尖锐的方向性C 用电流-电压特性呈非线性的电子元件做探测微波的敏感探头D可分为反射式和遮断式两类制成的气敏电阻在空气中经加热处于稳定状态后，与N02接10、用N 型材料SnO2触后 ( )。
A 电阻值变小B 电阻值变大C 电阻值不变D 不确定（l.A 2. B 3. C 4.C 5.D 6. A 7. D 8. A 9. A 10. B ）二、筒答题 (本大题共5小题，每小题6分，共30分)1、什么是传感器动态特性和静态特性? 简述在什么条件下只研究静态特性就能够满足通常的需要，而在什么条件下需要研究传感器的动态特性？实现不失真测量的条件是什么?答:传感器的动态特性是指传感器对动态激励 (输入)的响应 (输出)特性，即其输出对随时间变化的输入量的响应特性。
传感器的静态特性是指它在稳态 (静态或准静态)信号作用下的输人-输出关系。
静态特性所描述的传感器的输入、输出关系式中不含有时间变量。
当输人量为常量或变化极慢时只研究静态特性就能够满足通常的需要。
当输入量随时间变化时一般要研究传感器的动态特性。
实现不失真测量的条件是幅频特性：（常数）A j H A ==)()(ωω相频特性：（线性）0)(t ωωφ-= 2、分析图一中自感式传感器当动铁心左右移动时自感L 的变化情况 （己知空气隙的长度为x 1和x 2，空气隙的面积为S ，磁导率μ，线圈匝数W 不变）。
图一 动铁式自感传感器结构示意 答：线圈中的自感量：m R W I W I L 2===φϕ磁路中磁阻：Sl S x S x A R m μμμμδ22222100=+=≈ 空气隙x 1和x 2各自变而其和不变，其他变量都不变，所以自感L 不变。
3、试从材料特性、灵敏度、稳定性等角度比较石英晶体和压电陶瓷的压电效应。
答:石英晶体是单晶结构，且不同晶向具有各异的物理特性。
石英晶体受外力作用而变形时，产生压电效应。
压电陶瓷是人工制造的多晶体压电材料，原始的压电陶瓷材料并不具有压电性，必须在一定温度下做极化处理，才能使其呈现出压电性。
压电陶瓷的压电系数比石英晶体大得多 (即压电效应更明显)，因此用它做成的压电式传感器的灵敏度较高。
但其稳定性、机械强度等不如石英晶体。
4、什么是霍尔效应? 霍尔电动势与哪些因素有关？如何提高霍尔传感器的灵敏度?答:当载流导体或半导体处于与电流相垂直的磁场中时，在其两端产生电位差，这一现象被称为霍尔效应。
霍尔电动势：IB K dIB R ned IB vBb b E U H H H H ==-=== 霍尔电动势与霍尔电场E H 、载流导体或半导体的宽度b 、载流导体或半导体的厚度d 、电子平均运动速度v 、磁场感应强度B 、电流I 有关。
霍尔传感器的灵敏度。
为了提高霍尔传感器的灵敏度，霍尔元件常制成薄片形。
又因为霍尔元件的灵敏度与载流子浓度成反比，所以可采用自由电子浓度较低的材料作霍尔元件。
5、光导纤维是利用哪种光学现象进行导光的? 光导纤维的数值孔径有何意义? 答：光导纤维是利用光的全反射进行导光的。
光纤的数值孔径：2221sin n n NA c -==θθc —临界角n 1—纤芯折射率n 2—包层折射率数值孔径是光纤的一个重要参数，它能反映光纤的集光能力，光纤的NA 越大，表面它可以在较大的入射角范围内输入全反射光，集光能力就越强，光纤与光源的耦合就越容易，且保证实现全反射向前传播。
但NA 越大，光信号的畸变也越大，所以要适当选择NA 的大小。
三、分析计算题 (本大题共3小题，每小题IO 分，共30分)1、有一台变间隙非接触式电容测微仪，其传感器的极板半径r=5mm ，假设与被测的初始间隙d 0=0.5mm 。
已知真空的介电常数等于8.854x10-12F/m ，求：（1）如果传感器与工件的间隙变化量增大∆d=10μm ，电容变化量为多少?（2）如果测量电路的灵敏度K u =100mV/pF ，则在间隙增大∆d=1μm 时的输出电压为多少?答：（1）电容传感器的电容量：d AC r εε0=，则初始电容量pF pF d AC r 39.15.010*********.83612000=⨯⨯⨯⨯⨯==--πεε 间隙变化后的电容量 pF pF d d AC r 36.11050010251010854.8661200'=+⨯⨯⨯⨯⨯=∆+=--πεε 则电容变化量：pF C C C 03.0'0=-=∆（2）灵敏度pF mV C U K u 1000=∆=，所以pFmV C U 1000⨯∆= 则mV d d d A U r 78.21005011500110251010854.81001166120000=⨯⎪⎭⎫ ⎝⎛-⨯⨯⨯⨯⨯=⨯⎪⎪⎭⎫ ⎝⎛∆+-=--πεε2、使用镍铬-镍硅热电偶，其基准接点为30︒C ，间测温接点为400︒C 时的温差电动势为多少？若仍使用该热电偶，测得某接点的温差电动势为10.275mv ，则被测接点的温度为多少？答：由分度表查得引E(30︒C,0︒C)=1.203mV ，E(400︒C,0︒C)=16.396mV 。
由中间温度定律E(t,t 0)=E(t,t c )+E(t c ,t 0)有E(400︒C ,30︒C )=E(400︒C,0︒C)-E(30︒C,0︒C)=(16.395 -1.203)mV =15.192nV 由分度表查得E(250︒C,0︒C)=10.151mV, E(260︒C,0︒C)=10.560mV 。
由插值法()L H L H L M L M t t E E E E t t ---+=得C t M 25310151.10560.10151.10275.10250=⨯--+= 4、利用某循环码盘测得结果为“1010”，设循环码盘的电刷初始位置为“0000”，该码盘的最小分辨率是多少? 其实际转过的角度是多少? 如果要求每个最小分辨率对应的码盘圆弧长度最大为1mm ，则码盘半径应有多大?答：循环码为4位码盘，则该码盘的最小分辨率为5.2223604==θ。
信号码“1010”对应的二进制码为“1100”；二进制码“1100”对应的十进制数是“12”；则码盘实际转过的角度是 2705.2212=⨯四、综合设计分析题 (本大题共20分)在如图二所示的悬臂梁测力系统中，可能用到四个相同特性的电阻应变片为R 1、R 2、R 3、R 4，各应变片灵敏系数K=2，初值为100Ω。
当试件受力F 时，若应变片要承受应变，则其平均应变为ε=1000μm/m 。
测量电路的电源电压为直流3V 。
图二 悬臂梁测力装置示意图（1）若只用一个电阻应变片构成单臂测量电桥，求电桥输出电压及电桥非线性误差。
（2）若要求用两个电阻应变片测量，且既要保持与单臂测量电桥相同的电压灵敏度，又要实现温度补偿，请在图中标出两个应变片在悬臂梁上所贴的位置；绘出转换电桥，标明这两个应变片在桥臂中的位置。
（3）要使测量电桥电压灵敏度提高为单臂工作时的4，请在图中标明各应变片在悬臂梁上所贴的位置。
绘出转换电桥，标明各应变片在桥臂中的位置；并给出此时电桥输出电压及电桥非线性误差的大小。
答：（1）设用电阻应变片R 1作测量电桥的测量臂，其他桥臂电阻初始值为100Ω。
εk R R =∆11 Ω=Ω⨯⨯==∆∴2.010********m m R k R με%2.01002.011==∆∴R R 设当R 1有∆R 1的变化时，电桥输出电压为U o1 V V E R R R R U o 0015.0212.02002.0100321211111=⎪⎭⎫ ⎝⎛-++⨯=⎪⎪⎭⎫ ⎝⎛-∆+∆+= 非线性误差：%1.0%100211111=⨯∆+∆=R R R R r L （2）应该在悬臂梁的正（或反）面沿梁的轴向贴测量应变片R 1，沿与梁的轴向垂直的方向贴温度补偿应变片R 2，使得测量应变片和温度补偿应变片处于同一温度场中，如图题4-1所示。
图题4-1 两应变片粘贴方法和测量电路（3）要使电桥电压灵敏度为单臂工作时的四倍，则应该在悬臂梁的正反面对应贴上四个相同的应变片，两个受拉应变，两个受压应变，形成全桥差动电桥，如图题4-2所示。
图题4-2 两应变片粘贴方法和测量电路此时， 0,006.02'11==∆⨯=L r V R R E Uo。
