心电图机检定JJG
心电图机检定JJG
5.9 灵敏度（增益）： 最大允许相对偏差为±5%
心电图机的灵敏度是指输入信号电压幅度1mV时，描记信号的幅 度，它反映整机放大倍数的大小。一般要求心电图机的灵敏度至 少有三挡（5mm/mV、10mm/mV、20mm/mV）。
5.10 记录速度： 最大允许相对偏差为±5%
由传动装置控制记录纸运动的速度称为心电图机的走纸速度。由 于心电图记录在纸上，时间间隔用横坐标表示，因此走纸速度的 准确性就直接影响到所测量波形的时间间隔的准确性，这就要求 走纸速度均匀。记录速度一般设25mm/s和50mm/s两档。
5.14 基线宽度： 不大于1mm
尽管心电图机电极已经采用了特殊材料，但是由于温度的变化以 及电场和磁场的影响，电极会产生极化电压，一般不高于300mV。 心电图机的正常功能应不受极化电压的影响，该指标就是用于考 察心不大于35μV
由于心电图机内部元器件的电子热运动，使心电图机在无输入信 号时，仍能输出不规则的杂乱波，被称作噪声。“噪声”指标考 察折合到输入端的噪声电压是否不超出限制。
心电图机检定
JJG 543-2008
第一节 概 述
JJG 543-2008
JJG 543-2008规程等效采用OIML R90《心电图机》国际 建议所提出的计量性能、检定方法和设备，并根据我国 实际情况，对个别检定项目略作修改。
替代标准： JJG 543-96 规程编写依据：JJG 543-96、OIML R90 格式：JJF1002-1998 引用文献：Electrocardiographs-Metrological characteristics methods
5.8 共模抑制比： 各导联不小于2.8×104（89dB）
放大器对差模信号的电压放大倍数与对共模信号的电压放大倍数 之比，称为共模抑制比，英文全称是Common Mode Rejection Ratio，因此一般用简写CMRR来表示。共模抑制比是衡量差动放 大电路抑制共模信号（干扰）能力的指标，CMRR越大，抑制共 模信号的能力越强，放大器的性能越好。
心电图机检定JJG
5.11 记录滞后： 记录系统滞后不大于0.5mm
滞后又称回零特性，为了使心电图机能够将心电信号不失真地描 记出来，就要求心电图机的放大器、记录器的回零特性好，也就 是说描记的信号能克服机械性能不良影响，不变形地记录出来。
5.12 过冲： 不大于10%
在心电图机中，阻尼是用以控制记录器产生自身振荡的作用力， 这种作用力使用得当，将阻止记录器按它本身的振荡频率运动， 使记录器描记的心电波形不变形，否则记录的波形出现失真，造 成伪差。阻尼过小时，定标波出现明显过冲现象，记录器自身振 荡影响心电图R波和S波的描记，使之增高或加深等。
5.5 幅频特性： （1～60）Hz，最大允许相对偏差 +5%～－10%
放大电路输出信号的幅度和相位，会随着频率发生变化。幅频特 性是指：输入信号幅度固定的情况下，输出信号幅度随频率变化 的规律。放大电路对不同频率信号的增益不同，会使输出波形产 生失真，称为幅频失真。
5.6 耐极化电压： 加±300mV的直流极化电压，幅度最大允许相对偏差±5%
5.3 时间间隔： 最大允许相对误差按±10(1+T1/Tin)%计算
（式中 T1为时间间隔测量范围的最小值，等于0.06s）
时间间隔考察心电图机对心电信号的跟随能力,各档走纸速度的 走纸均匀性和误差会直接影响所测量时间间隔的准确性。
5.4 时标： 最大允许相对偏差为±5%
近些年，有些心电图机中将时标与定标电压信号做在一起，用幅 度1mV,时间1s的信号，分别校准幅度和时间。我国习惯于称定标 电压，故目前继续这样称谓。在R90国际建议中称校准器，校准 器产生标准的幅度为1mV,周期为1s的信号，供校准心电图用。因 心此电，图机可检将定J规JG程中的时标理解为这个校准信号周期的时间间隔。
and equipment for verification INTERNATIONAL RECOMMENDATION OIML R90 Edition 1990(E)
心电图机检定JJG
1.1 适用范围
适 用：单通道、多通道模拟心电图机 不适用：数字心电图机、向量心电图机、心电监护仪 定 位：本规程所述的测量方法、计量性能是确保心 电图机满足临床应用准确度的最基本要求，不包括生 产工艺及电气安全要求。
5.2 电压测量： 最大允许相对误差按±10(1+U1/Uin)%计算
（式中 U1为电压测量范围的最小值，即0.1mV） 考察放大器工作的线性情况，线性是指输出信号应与输入信号成 正比变化，较宽的线性工作范围可使心电信号波形失真小。理想 心情 的电况幅图机下度检，信定J如号JG灵时敏，度描为记幅10m度m应/m为V2时mm，、输1入0m0m.2m、V2、0m1mm。V、2mV不同
单通道心电图机：由一路线性放大器和记录器组成的模拟心电图机称为单通道心电图机。 多通道心电图机：由多路线性放大器和记录器组成的模拟心电图机称为多通道心电图机。
心电图机检定JJG
1.2 计量性能要求（规程5.1～5.16）
5.1 定标电压（内部幅度校准器）： 最大允许相对偏差为±5%
心电图机内部均有1mV标准信号发生器，作为衡量人体心电信号 电压大小（心电图波形幅度）的标准，即所谓“定标”。定标电 压准确与否决定了心电图机能否准确描记心电波形幅度。
心电图机检定JJG
5.13 时间常数： 不小于3.2s
当输入直流信号时，心电图机描记出的信号幅度值将随时间增加而逐渐下降。 543-96中，时间常数是指在直流输入时，输出幅度自100%下降到36.8%所需的时 间，一般要求大于3.2s ；543-2008中，心电图机描记给定的方波信号，若在过冲 结束的320ms范围内，衰减小于2mm，则时间常数不小于3.2s。 时间常数若过小，幅值就下降过快，甚至会使输入信号为方波信号时输出信号变 成尖脉冲，这就不能反映心电波形的真实情况。
心电图机检定方法的探讨
心电图机检定方法的探讨心电图机作为医院诊断与治疗体系的重要组成，在现代医疗发展的过程中扮演着十分重要的角色，通过对心电图机的科学使用能够有效的提升相关疾病的诊疗效果，从而促进了我国居民的身体素质与健康水平。
因此对心电图机的科学检定就有着十分重大的现实意义。
本文旨在结合心电图机检定的实际，在相关理论的指导下，进行检定方法的全面探讨，以增强进心电图机的维修检定的效果，保证其在实践中的高效使用。
标签：心电图机；检定方法；途径方法作为一种人类心脏活动状态记录的医学仪器，心电图机被广泛的被各大医院与医疗机构所使用。
由于其主要针对于心脏活动时电信号的捕捉，因此心电图机测定结果的准确性与患者的诊疗效果直接联系在一起。
因此在《中华人民共和国强制检定工作计量器具目录》之中，明确的将心电图机作为强制检定的计量器，要求相关部门对其进行科学检定。
1 心电图机检定的主要内容对心电图机检定内容的探讨，能够帮助检定工作人员明确自身工作的核心内容，在提高检定工作质量的前提下，大大提升了相关工作人员的工作效率，从而保证了心电图机检定工作的顺利进行。
（1）从现阶段医疗结构心电图机检定的工作实际来看，其主要集中在以下两个方面。
首先作为对心电图机初级检定，相关工作人员需要利用肉眼对心电图机的外部设备以及运行状态进行检定，凭借着在工作中不断积累的经验，将心电图机的工作状态调至最佳，提升心电图机的性能。
其次是利用各类现代科学技术对心电图机的检测计量特性进行追踪检测。
这种对心电图机检测计量特性的测定集中于仪器工作电压、频率间隔、信号灵敏度、记录信号能力等方面。
为了保证检定结果的准确性，在对心电图机进行实际的检定过程之中，需要进行全面的检测，而对于机器工作的频率间隔、信号灵敏度、捕捉生物电信号等重要工作内容进行二次检定，从而最大程度上保证心电图机检定内容全面性与科学性，从而大大提升检定工作的效率，确保检定工作的顺利完成。
（2）为了顺利完成心电图机的检定工作，顺利完成检定工作，就需要根据检定工作的主要内容，采取有针对性的举措。
心电图机测量结果的不确定度评定
甘肃省计量测试检定西部分中心心电图机测量结果的不确定度评定1 概述心电图机是描记心脏活动所产生的生物信号的仪器。
心电图机的检定，则是由一个信号发生器通过有关人体参数模拟电路和导联选择通路产生检定所需要的标准幅度信号和频率信号，由被检心电图机记录描记相应的波形后对比波形，并进行纵向和横向的测量、分析，从而得出检定结果。
其测量不确定度的评定主要从电压幅度(定标电压)和信号频率(时标)两个方面分别进行。
测量依据：JJG543—2008《心电图机》检定规程。
测量标准：心电图机检定装置。
被测对象内容：心电图机内定标电压；电压测量；时标；时间间隔；幅频特性。
测量过程：用已检定合格的测量标准，按检定规程检定一台心电图机(型号：SE-1200，编号：106753-M11A02500023，制造厂：深圳理邦精密仪器股份有限公司2 不确定度的来源2．1 标准器引入的不确定度标准器的主要指标是幅度和时间的准确度，规程提出的幅度和时间最大允许误差是±1％(实际情况是，目前使用的检定仪时间间隔即周期误差不会超过±0.1％，幅度误差不会超过土0.5％)。
可以按接近正态分布考虑，对于被检仪器最大允许误差±5％来说，该项对测量结果不确定度的贡献可忽略。
2．2 被测心电图机不稳定引人的不确定度从电路分析可知，心电图机自身在重复性条件下的分散性很小，至少比测量长度引入的不确定度小近一个量级。
该项对测量结果不确定度的贡献可以忽略。
2．3 被检心电图机描笔打印分辨力(点距)引入的标准不确定度(p)型号:SE-1200的心电图机打印出的每小格长度为 1.Omm，其由 5个点阵排列组成，故其点距为 0.125mm，按均匀分布。
u(p)0.125mm=0.07 mm2．4 测量长度用分规取样引人的不确定度分量心电图机检定中，测量结果的不确定度主要来源于检定员在被检心电图机记录纸上测量描记的标准信号长度不准所致。

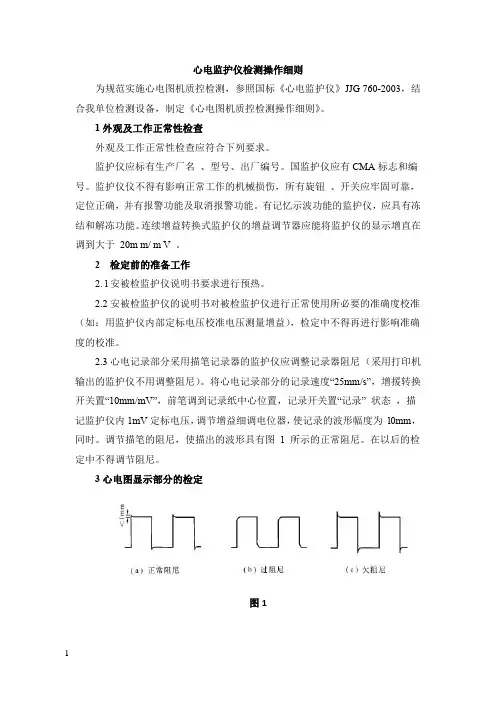

心电监护仪检测操作细则
心电监护仪检测操作细则为规范实施心电图机质控检测，参照国标《心电监护仪》JJG 760-2003，结合我单位检测设备，制定《心电图机质控检测操作细则》。
1外观及工作正常性检查外观及工作正常性检查应符合下列要求。
监护仪应标有生产厂名、型号、出厂编号。
国监护仪应有CMA标志和编号。
监护仪仪不得有影响正常工作的机械损伤，所有旋钮、开关应牢固可靠，定位正确，并有报警功能及取消报警功能。
有记忆示波功能的监护仪，应具有冻结和解冻功能。
连续增益转换式监护仪的增益调节器应能将监护仪的显示增直在调到大于20m m/ m V 。
2检定前的准备工作2. l安被检监护仪说明书要求进行预热。
2.2安被检监护仪的说明书对被检监护仪进行正常使用所必要的准确度校准（如：用监护仪内部定标电压校准电压测量增益），检定中不得再进行影响准确度的校准。
2.3心电记录部分采用描笔记录器的监护仪应调整记录器阻尼（采用打印机输出的监护仪不用调整阻尼）。
将心电记录部分的记录速度“25mm/s”，增援转换开关置“10mm/mV”，前笔调到记录纸中心位置，记录开关置“记录” 状态，描记监护仪内1mV定标电压，调节增益细调电位器，使记录的波形幅度为l0mm，同时。
调节描笔的阻尼，使描出的波形具有图 1 所示的正常阻尼。
在以后的检定中不得调节阻尼。
3心电图显示部分的检定图1对于具有打印输出（不包括描笔式记录器描记心电图波形〉的监护仪，心电阁显示部分的检定可在示波屏幕上对所显示的波形进行测量，也可对打印输出的波形进行测量。
3.1 电压测量误差的检定3. 1. 1步进增益转换式检定仪置电压测量误差在检定状态，将监护仪增益转换置l0m m/ mV，检定仪输出电压u i，为1m V、周期为0. 4s 的标准方波信号到监护仪，测量显示屏幕上的信号也压作为u，其相对误按公式（1）计算，δu 应符合最大允许误差要求±10% 的要求。
按上述方法分别检定监护仪的5mm/mV及20mm/ mV 增益挡（检定仪对应输出电压ui，在5mm/ mV 档时为2mV、在20mm/m V 档时为0. 5mV）。

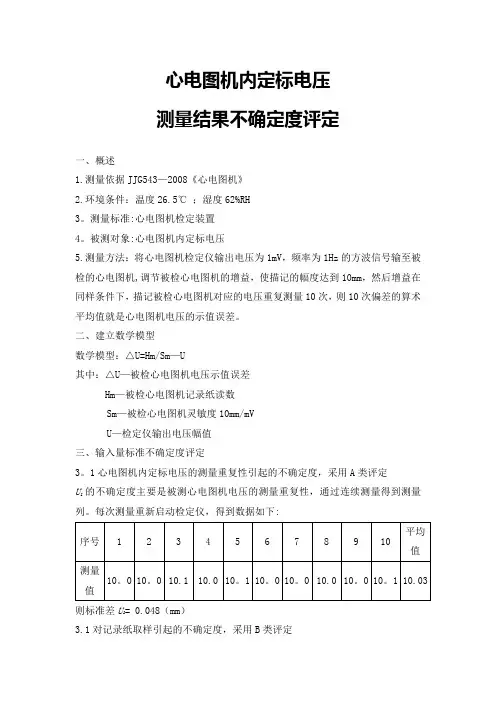

心电图机内定标电压不确定度分析
心电图机内定标电压测量结果不确定度评定一、概述1.测量依据JJG543—2008《心电图机》2.环境条件：温度26.5℃；湿度62%RH3。
测量标准:心电图机检定装置4。
被测对象:心电图机内定标电压5.测量方法：将心电图机检定仪输出电压为1mV，频率为1Hz的方波信号输至被检的心电图机,调节被检心电图机的增益，使描记的幅度达到10mm，然后增益在同样条件下，描记被检心电图机对应的电压重复测量10次，则10次偏差的算术平均值就是心电图机电压的示值误差。
二、建立数学模型数学模型：△U=Hm/Sm—U其中：△U—被检心电图机电压示值误差Hm—被检心电图机记录纸读数Sm—被检心电图机灵敏度10mm/mVU—检定仪输出电压幅值三、输入量标准不确定度评定3。
1心电图机内定标电压的测量重复性引起的不确定度，采用A类评定U的不确定度主要是被测心电图机电压的测量重复性，通过连续测量得到测量1列。
每次测量重新启动检定仪，得到数据如下:则标准差U1= 0.048（mm）3.1对记录纸取样引起的不确定度，采用B类评定波形的线宽约为0。
3mm （共两种方法测量）,判断引入的不确定度分量优于1/6线宽即0。
05mm ，按均匀分布:mm mm U h 03.005.031=⨯=3。
2由钢直尺的分辨率引入的不确定度，采用B 类评定钢直尺的最小分度值0。
5mm ，估读的最小分辨率优于1/10，最小分度0.05mm ，按均匀分布:mm mm U 03.005.031=⨯=δ3。
3钢直尺的最大允许误差引入的不确定度，采用B 类评定钢直尺的最大允许误差为0.1mm ，按均匀分布：mm mm U b 06.01.031=⨯=则B 类评定不确定度mm U U U U b h08.022222=++⨯=δ 四、合成标准不确定度合成标准不确定度u c 为：u c =2221U U +==+22)08.0()048.0(0。
09mm五、扩展不确定度包含因子取k =2，则扩展不确定度为：U =2×0。
心电图机-操作规程
EGC2011心电图机检定仪操作规程仪器简介：EGC 系列智能化心脑电图机、心电监护仪检定仪可依照国家计量检定规程JJG543-2008《心电图机》、JJG1041-2008《数字心电图机》、JJG1043-2008《脑电图机》、JJG760-2003《心电监护仪》，JJG954-2000《数字脑电图及脑电地形图仪》、JJG1042-2008《动态（可移动）心电图机》，JJF1149-2006《心脏除颤和心脏除颤监护仪校准规范（监护部分）》进行检定、校准。
此外，还可提供超低频信号及模拟心电信号灵活地运用于生理电等方面的测试。
EGC 系列智能化心脑电图机、心电监护仪检定仪也完全符合JJG749-2007《心、脑电图机检定仪》、JJG1016-2006《心电监护仪检定仪》国家计量检定规程的要求，并可按照这两部规程方便地实现量值溯源。
1、目的：为了规范EGC2011心电图机检定仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。
2、适用范围EGC2011心电图机检定仪适用于心电图机。
3、技术参数：▲使用环境环境温度：（20±5)℃；相对湿度：小于80%；供电电源：220（1±10％）V，50（1±5％）Hz▲技术指标●平衡衰减器：衰减比：1/1000；衰减比最大允许误差：±0.3%。
●方波信号：幅度范围（峰峰值）：8.00μV～30.0V（心脑电图检定使用范围说明见附注）幅度最大允许误差（峰峰值）：80.0μV～30.0V ±0.5%（心脑电图检定使用范围）；50.0μV～80.0μV ±1%；8.00μV ～50.0μV±10%周期范围：2ｍｓ～50ｓ周期最大允许误差：±（0.1%信号周期＋2μs）●正弦信号：幅度范围（峰峰值）：8.00μV～30.0V（心脑电图检定使用范围说明见附注）幅度最大允许误差（峰峰值）：（频率在20mHz～200Hz 内）80.0μV～30.0V ±0.5%（心脑电图检定使用范围），50.0μV～80.0μV±1%；8.00μV～50.0μV±10%频率范围：20mHz～1000Hz ，周期最大允许误差：±（0.1%信号周期＋2μｓ）失真度：500Hz 以下，＜1%；500Hz 以上，＜2%；●三角波：周期范围：2ms～50s，周期最大允许误差：±（0.1%信号周期＋2μs）●标准心率信号：心率范围：(10.0～500)次／分钟；心率最大允许误差：±（0.1%信号周期±2ms）幅度范围：（峰峰值）：4.00μV～15.0V 幅度；最大允许误差：（峰峰值）：40.0μV～15.0V±1％；25.0μV～40.0μV±5％；4.00μV～25.0μV±10%●极化电压：直流：±300 mV，电压最大允许误差：±5%●微分信号：频率：1Hz，频率最大允许误差：±0.1% 10Hz 2mV●交流信号：用于动态心电图机的检定。
心电图机标准及各类产品性能参数对比
心电图机检定规程JJG 543-2008JJG 543-2008规程等效采用OIML R90《心电图机》国际建议所提出的计量性能、检定方法和设备，并根据我国实际情况，对个别检定项目略作修改。
适用：单通道、多通道模拟心电图机不适用：数字心电图机、向量心电图机、心电监护仪美国FDA认证，欧盟需要CE认证5.1定标电压（内部幅度校准器）：最大允许相对偏差为±5%心电图机内部均有1mV标准信号发生器，作为衡量人体心电信号电压大小（心电图波形幅度）的标准，即所谓“定标”。
定标电压准确与否决定了心电图机能否准确描记心电波形幅度。
5.2电压测量：最大允许相对误差按±10(1+U1/Uin)%计算（式中U1为电压测量范围的最小值，即0.1mV）考察放大器工作的线性情况，线性是指输出信号应与输入信号成正比变化，较宽的线性工作范围可使心电信号波形失真小。
理想情况下，如灵敏度为10mm/mV时，输入0.2mV、1mV、2mV不同的幅度信号时，描记幅度应为2mm、10mm、20mm。
5.3 时间间隔：最大允许相对误差按±10(1+T1/Tin)%计算（式中T1为时间间隔测量范围的最小值，等于0.06s）5.4 时标：最大允许相对偏差为±5%近些年，有些心电图机中将时标与定标电压信号做在一起，用幅度1mV,时间1s的信号，分别校准幅度和时间。
我国习惯于称定标电压，故目前继续这样称谓。
在R90国际建议中称校准器，校准器产生标准的幅度为1mV,周期为1s的信号，供校准心电图用。
因此，可将规程中的时标理解为这个校准信号周期的时间间隔。
5.5 幅频特性：（1～60）Hz，最大允许相对偏差+5%～－10%5.6 耐极化电压：加±300mV的直流极化电压，幅度最大允许相对偏差±5%尽管心电图机电极已经采用了特殊材料，但是由于温度的变化以及电场和磁场的影响，电极会产生极化电压，一般不高于300mV。
心电图机检定原始记录
VPP：5μV～30V
f：1HZ～100HZ
MPE：±1%
±1%
标准器证书号
计量标准使用记录
使用前
使用后
检定日期
下次检定日期
检定结论
检定员：
核验员：
说明：
检定项目
单位
技术要求
测量结果
外观及工作正常性检查
心
电
显
示
灵敏度连续可调式
mm/mV
≥20
灵敏度进步转换式
mm/mV
10、5、20
显示稳定度
≤0.5
幅频特性
dB
1～25Hz
(-3～+0.4)
移位非线性
≤±10%
基线漂移
mm
10s内≤1
漏
电
流
患者漏电流
uA
B、BF≤100
CF≤10
电源漏电流
uA
≤100
mm
60min内≤5
噪声电平
uVp-p
≤30
扫描速度
≤±10％
输入回路电流
uV
≤0.1
心率
显示
显示值准确度
≤±5％
报警发生时间
s
＜12
报警预置准确度
±10％
心
电
记
录
定标电压
≤±5%
耐极化电压
≤±5%
灵敏度转换
mm/mV
≤±5%
灵敏阈
uVp-p
≤20%
记录速度
mm/s
≤±5%
时间常数
s
≥0.3
滞后
mm
漯河市质量技术监督检验测试中心
心电图机检定原始记录
心电图机检定规程(JJG_543-2008)
时间间隔考察心电图机对心电信号的跟随能力,各档走纸速度的 走纸均匀性和误差会直接影响所测量时间间隔的准确性。
5.4 时标： 最大允许相对偏差为±5%
近些年，有些心电图机中将时标与定标电压信号做在一起，用幅 度1mV,时间1s的信号，分别校准幅度和时间。我国习惯于称定标 电压，故目前继续这样称谓。在R90国际建议中称校准器，校准 器产生标准的幅度为1mV,周期为1s的信号，供校准心电图用。因 此，可将规程中的时标理解为这个校准信号周期的时间间隔。
5.8 共模抑制比： 各导联不小于2.8×104（89dB）
放大器对差模信号的电压放大倍数与对共模信号的电压放大倍数 之比，称为共模抑制比，英文全称是Common Mode Rejection Ratio，因此一般用简写CMRR来表示。共模抑制比是衡量差动放 大电路抑制共模信号（干扰）能力的指标，CMRR越大，抑制共 模信号的能力越强，放大器的性能越好。
5.11 记录滞后： 记录系统滞后不大于0.5mm
滞后又称回零特性，为了使心电图机能够将心电信号不失真地描 记出来，就要求心电图机的放大器、记录器的回零特性好，也就 是说描记的信号能克服机械性能不良影响，不变形地记录出来。
5.12 过冲： 不大于10%
在心电图机中，阻尼是用以控制记录器产生自身振荡的作用力， 这种作用力使用得当，将阻止记录器按它本身的振荡频率运动， 使记录器描记的心电波形不变形，否则记录的波形出现失真，造 成伪差。阻尼过小时，定标波出现明显过冲现象，记录器自身振 荡影响心电图R波和S波的描记，使之增高或加深等。
1.3 通用技术要求
被检心电图机应标有生产厂名、型号、出厂日期、 编号及制造计量器具许可证标志。 附件完整
数字心电图机
判定：(5±0.35)mV；5.0mV信号无明显畸变；ST段与 基线能正确分离；0.5mV时，I、II导联， ST段位于基 线之下、 aVR导联， ST段位于基线之上。
U=2×uc =2×0.143mm=0.29mm （2）
c)将两波形长度调整到一样大，从标准器上读数：由于标准 器的读数分辨率一般可达0.1%，分辨率引入的不确定度份 量可忽略。被测心电图机分辨力引入的不确定度：如果两 被测波形均是经心电图机采样测得的，应计算2次；在光电 9130心电图机中，幅度校准信号和时标均为电脑程序控制 打印所得，且幅度校准信号和时标均能被打印点距整除， 因此不必考虑分辨力的影响。此种情况，测量结果的扩展 不确定度（k=2）（见公式3）为0.12mm，比允许误差小 1/3，可满足要求。
在I、II、III导联测量：开始时I、II导联有方波。 用S+op2可改变导联，将方波转换到III导联。
输入电压范围
检定仪产生：0.75Hz–幅度：5.0mV ECG仿真信号 被检心电图机灵敏度：5mm/mV；记录速度：25mm/s；
导联：I、II、aVR 比较：P波峰凹陷；R波峰下错；ST段和基线有偏离；P、
U=2×uc =2×0.092mm=0.19mm （3）
END
（1）由记录纸取样引入的标准不确定度u(h)：波形的线宽 约为0.3mm（经5倍放大约为1.5mm）（共两条）。取样时 按图示方法，一般采用图a所示方法测量，对极少数两线宽 度有明显差异者采用图b所示方法测量。判断引入的不确定 度分量优于1/6线宽（0.05mm），按均匀分布。
心电图机的计量检定体会
３ 、 检 定仪 与交 流供 电 电源 必 须接触 良好 。 如 果接触 不 良 ， 容 易造 成检 定仪
死机 ， 即所 有按键 失效 或 由现 功能异 常情 况。 出现此类情 况 ， 只有 关掉检 定仪 电 源， 重新 插 接好 电源 后再 开机 。
４ 、 检定 仪如 果 长期不 用 ， 应 在检 定前 打开 检定 仪 ， 在“ ＨＥ Ｌ Ｌ Ｏ ” 状态 下 ， 使
工作 电压 是否 正常 。
机 内电池 充 电２ 右（ 经常 使 用可保 证 正常 充 电） ， 以确保 极化 电压 准确 。
５ 、 在检 定前 ， 应首 先调整 好心 电图机 的阻尼 。 阻尼 过大或过 小 ， 都会造 成心 电信 号记 录 波形 的失 真 ， 阻尼 正 常才 能保 障检定 结果 的 准确性 。 ６ 、 干扰 场强与相 互距 离平方 成反 比， 故应 使检定 仪尽量远 离信号 超差 极 为常 见
般 由于 机 内工作 点不 对 ， 或机 内标准 电池 电压 输出偏 差造 成 。 标准 电池
随使 用 时间延 长 ， 电压 可能 降低 ， 致使 定标 不准 。 可用 万 用表 测量 标准 电压 输
出， 如不正 常 ， 说 明 电池 电压 不足 ， 则需 更换 电池 。 如 果机 内标准 电压正 常 ， 则 需
的 交流变 压器 ， 同 时还应 使检 定仪 交流 电源 转换 器远 离检 定仪 及被 检 仪器 。 ７ 、 在 操作检 定仪 （ 主要 是切 换检 定项 目） 时 应将被 检 仪器 记 录开 关关 闭（ 置
准备 状态 ） 。 特 别是在 耐极 化 电压检 定 中加入 、 去掉 极化 电压 时 ， 信号 变 化幅度 为３ ０ ０ ｍＶ。 若 不关 闭 ， 很 容易 损坏 记录 笔 。 ８ 、 检 测位 置尽量 避开 室 内墙壁 中和 天花 板 中的 电源布 线 ， 不要 放在 灯下 ， 不要 靠近 暖气 片。 尽量使 检 定仪及 心 电图机 的 电源线远 离心 电 图机 的导 联 线 。 二． 心电 图机 计量 检定 工作 的建 议 （ １ ） 随着 医疗 科 技的高 速发 展 ， 对 于具 有信 息处理 、 数 字化 及特殊 用途 功能 的心 电图机姣口 数 字心 电图机 、 向量 心 电图机等 ） 的检 定 ， 需要尽 早研制 成功 新型 的检 定仪 ， 并完 善相 应 的检 定规程 。
