第一节概述

继电保护要达到消灭事故,保证电力系统安全稳定运行的目的,其中包括设计、安装、整定、调试,以及运行维护等一系列环节;整定计算是其中一部分很重要的工作。

整定计算是对具体的电力系统进行分析计算、整定,以确定保护配置方式,保证选型、整定值符合运行使用要求。

1-1它的重要性在于:

1、在设计保护时必须经过整定计算的检验来确定保护方式及选定;

2、无论设计还是运行保护方式都与一次系统接线和运行方式有

密切关系,是设计全局性的问题。要综合平衡;

1-2电力系统运行整定计算的基本任务:

1、编制系统的保护整定方案,包括给出保护的定值与使用方式,

包括给出保护定值与使用方式,对不满足系统要求的(如灵敏

性、速度性等)保护方式,提出改进方式;

2、根据方案编制系统运行规程;

1-3处理日常的保护问题:

1、进行系统保护的动作与分析,做出专题分析报告;

2、协调继电保护定值分级管理;

3、参加系统发展保护设计的审核;

4、对短路计算有关系参数的管理;

1-4电力系统运行整定计算的特点和要求:

1、整定计算要决定保护的配置与使用,它直接关系到保证系统安全和对重要用户连续供电的问题,同时又和电网的经济指标,运行调度,调试维护等多方面有密切关系,因此要求有全面观点。

2、对于继电保护的技术要求,选择性、速度性、灵敏性、可靠性要全面考虑,在某些条件下,“四性”的要求会有矛盾,不能兼顾,因有所侧重;如片面强调某一项要求时,都会使保护复杂化,影响经济指标及不利于运行维护等弊病。

3、整定保护定值时、要注意相邻上下级各保护间的配合关系,不但在正常方式下考虑,而且方式改变时也要考虑,特别是采取临时性的改变措施更要慎重,要安全可靠。

4、系统保护的运行管理,有连续性的特点。每一个保护定值和使用方式,都是针对某种运行要求而决定的。处理问题有针对性和时间,要考虑到原有情况作为处理的基础。

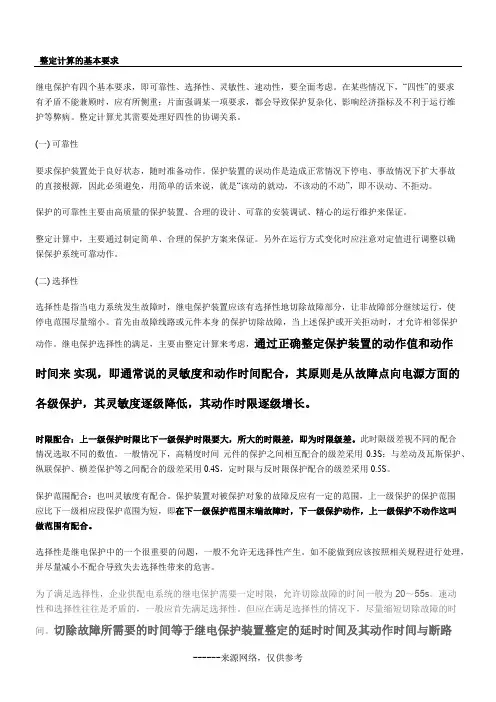

第二节对继电保护的基本要求

对继电保护的四个基本要求,即选择性、灵敏性、速度性、可靠性,简称“四性”,选择性电力系统某一部分发生故障时,机电保护的作用值断开有故障的部分,保留没有故障的部分继续运行这就是选择性。

假设:电源A点到—开关K1—K2—K3—K4—K5—K6

当K1—K2点故障时距故障点K1、K2断开,其余部分继续运行,

当开关K2点不能断开,K3、K4断开,就是无选择性。在系统故障时,对该保护不动做称为“拒动”对不该动作的保护称为“越级”,两者均属于误动作;在正常过负荷情况下的保护动作,也称为误动作。

误动作的原因可分为:设计错误、安装错误、装置质量不良、开关拒动、运行维护过失等。

时限配合:上一级保护时限比下一级保护时限要大,即为时限级差;

保护范围配合:也叫灵敏度有配合,或叫整定值有配合,统称“保

护范围有配合”

一般按正常或常见的检修运行方式检验主保护各段灵敏度,但是要求灵敏系数适当提高(例如提高1.5以上)

1-5灵敏度

灵敏系数计算公式如下:

对电流保护

对低电压保护

式中:—最小短路电流

—最大短路残压

—保护动作电流

z —保护动作电压

检验灵敏度应注意的几个问题:

1、计算短路电流较小的短路类型,例如,零序电流要以单相接地或两相接地进行比较;相电流稳定值以三相短路与两相短路相比较。

2、选择性可能出现最小运行方式,重点在于被检验保护反映灵敏度最小的哪种方式。例如,多电源变为单侧小电源的情况。

3、保护动作时限长的,短路电流要考虑衰减。

1-6可靠性

要求保护装置经常处于良好状态,随时准备动作。保护装置的误动作是造成事故情况下事故继续扩大,的直接根源。因此必须避免,用简单话来说就是“该动作的动作,不该动的不动”。

为了保证保护装置的可靠性,要注意以下几点:

1、保护装置的逻辑环节要尽可能减少;

2、装置回路接线简单,辅助元件要尽可能少,串联接点要少;

3、运行中的操作变动要少,改变定值要少。

4、安装质量符合要求;

5、调试正确,定期检验;

6、对误动作造成严重后果的保护装置,应加装闭锁,对重要环节加装监视信号;

7、加强运行维护,要求明确。

可靠性用正确动作率来衡量

1-7“四性”的综合统一

“四性”:选择性、速度性、灵敏性、可靠性。

继电保护的“四性”要求,是非常重要的理念,又要全面考虑,在某些情况下,“四性”的要求会有矛盾,不能兼顾,应有所侧重;如片面强调某一项要求时,都会使保护复杂化。

计算保护整定值时,要注意相邻上下级各保护之间配合关系,不但正常方式下考虑,而且方式改变时也要考虑。

可靠性是保护的基础、速动性是保护的核心、足够的灵敏性、必须的可靠性

灵敏度系数:可靠系数:返回系数:分支系数(的影响)

1-8整定计算的步骤

整定计算的工作步骤大致如下:

1、确定整定方案所适应的系统情况。

2、与调度部门共同确定系统的各种运行方式。

3、取得必要的参数与资料(保护图纸、设备参数等)。

4、结合系统情况,确定整定计算的具体原则。

5、进行短路计算。

6、进行保护整定计算及算出保护装置的二次定值。

7、编制整定方案说明,包括存在问题及解决办法。编制系统保护运行规程。
