对于铝铸件的X射线探伤检查的标准
铝铸件超声波探伤标准
铝铸件超声波探伤标准
铝铸件超声波探伤标准可参考以下两个标准：
1. GB/T 50719-2012《超声波探伤检测技术规程》
这个标准主要规定了超声波探伤的通用技术要求，适用于各种材料的超声波探伤，包括铝铸件。
2. JB/T 4730-2005《承压设备无损检测》
这个标准针对承压设备的无损检测，其中包括了铝铸件的超声波探伤技术要求和评定方法。
铝铸件超声波探伤时，需根据实际情况选择合适的标准，并确保探伤过程符合相关技术要求。
在进行探伤操作时，应充分了解铝铸件的特性以及可能存在的缺陷类型，从而选择合适的探头、频率和探测方法。
此外，探伤人员需要具备相应的专业知识和技能，以确保探伤结果的准确性。
对于铝铸件的X射线探伤检查的标准
对于铝铸件的 X 射线探伤:国内外都是采用射线底片与参考射线底片对照评级的方法. 1. X 射线检测: 取 样 频 率 :FA 首 件 , 按 100% 取 样 频 率 , 用 X 射 线 检 测 出 的 不 连 续 严 重 程 度 应 符 合 SAE-AMS2175 中所规定的标准.
铸件生产批次: 每一浇铸批次,抽一件. 检测评定方法: SAE-AMS2175 或者其等效标准
冷隔 无
无
无
无
表 面 不 不超过图纸规定公差范围
规则度
型 芯 偏 不超过图纸规定公差范围
移
2. 液渗透探伤: 取样频率: FA 首件, 按 100%取样频率, 用 X 射线检测出的不连续严重程度应符合以下标准 检测评定方法:根据 பைடு நூலகம்AE - AMS 2175, 对于非铁磁性铸件, 可通过 ASTM E1417 液渗透检测方 法及 ASTM E433 <<渗透检测用标准参考图片>进行铸件表面及近表面缺陷的无损检测.
1/2”
1/2”
气孔 2 级 2 级
5级 5级
我们的企标
中国航空工业标准
圆 形 3级 3级 针孔 长 形 3级 4级 针孔 缩孔 2 级 NA 海 棉 2级 2级 状疏 松 夹渣, 2 级 2 级 低密 度 夹渣, 2 级 1 级 高密 度
铝合金压铸件检验标准
铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。
本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1182形状和位置公差.通则. 定义.符号.和图样表示法GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 表面粗糙度比较样块铸造表面GB/T 表面粗糙度比较样块抛光加工表面GB/T 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414铸件尺寸公差GB/T 11350铸件机械加工余量GB/T 15114铝合金压铸件GB/T 15115压铸铝合金技术要求化学成分铝合金的化学成分应符合 GB/T15115 的规定。
力学性能当采用压铸试样检验时，其力学性能应符合 GB/T15115 的规定。
当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的 75%。
3. 3 压铸件尺寸压铸件的几何形状和尺寸应符合零件图样的规定。
压铸件的尺寸公差应按 GB6414 的规定执行。
压铸件有形位公差要求时，可参照 GB/T15114；其标注方法按 GB/T1182 的规定。
压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。
压铸件需要机械加工时，其加工余量按 GB/T11350 的规定执行。
压铸件质量要求压铸件应符合零件图样的规定。
表面质量压铸件表面粗糙度应符合 GB/ 的规定。
压铸件表面不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。
检验铝铸件质量9大标准及处理方案-
检验铝铸件质量9大标准及处理方案-
1. 外观质量：检查铝铸件表面是否有气孔、夹渣、表面粗糙等缺陷，应采取去毛刺、打磨等方式处理。
2. 尺寸精度：检查铝铸件的尺寸是否符合要求，如存在尺寸偏差，可以通过机械加工或重新调整模具来处理。
3. 材质成分：通过化学成分分析检查铝铸件的材质成分是否符合标准要求，如有偏差，可以重新选择合适的材料。
4. 机械性能：通过拉伸、硬度等机械性能测试检查铝铸件的强度、硬度等机械性能是否达到要求，如不符合，可以进行热处理或调整合金配方。
5. 内部缺陷：采用X射线或超声波探伤等方法检查铝铸件的内部是否存在气孔、裂纹等缺陷，可采取疏松处理、补焊等方式。
6. 表面处理：对铝铸件进行表面处理，如喷漆、阳极氧化、电镀等，以提高铝铸件的耐腐蚀性和美观度。
7. 焊接质量：如果铝铸件需要进行焊接，需要检查焊接工艺和焊接质量，如焊接缺陷，可进行补焊或重新焊接。
8. 寿命、耐久性：通过模拟使用条件或实际使用过程中的试验，检查铝铸件的寿命和耐久性，如不符合要求，可采取增加材料厚度、改进结构等方式进行改进。
9. 环境适应性：根据铝铸件的应用环境，检查其对温度、湿度、腐蚀等环境因素的适应性，如不适应，可进行材质改进或表面处理等方式来提高适应性。
铝合金压铸件检验标准
铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。
本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
形状和位置公差.通则.定义.符号.和图样表示法GB/T 1182GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）表面粗糙度比较样块铸造表面GB/T 6060.1GB/T 6060.4 表面粗糙度比较样块抛光加工表面GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414 铸件尺寸公差GB/T 11350 铸件机械加工余量GB/T 15114 铝合金压铸件GB/T 15115 压铸铝合金3.技术要求3.1化学成分铝合金的化学成分应符合GB/T15115的规定。
3.2 力学性能3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。
3.2.2当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。
3. 3 压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合零件图样的规定。
3.3.2压铸件的尺寸公差应按GB6414的规定执行。
3.3.3压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。
3.3.4压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。
3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。
3.4压铸件质量要求3.4.1压铸件应符合零件图样的规定。
铝铸件超声波探伤标准

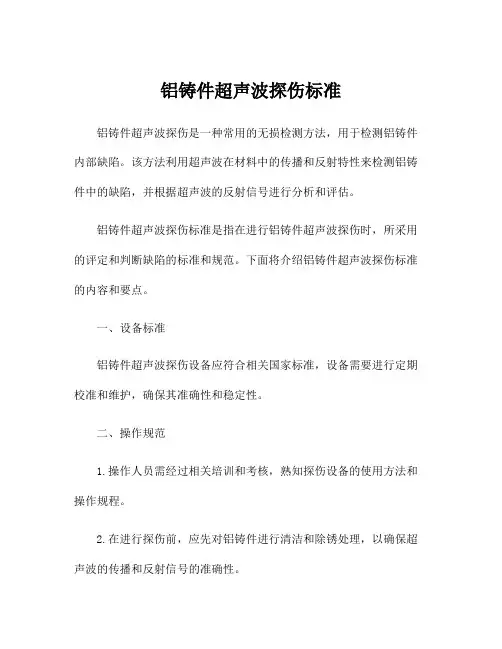

铝铸件超声波探伤标准铝铸件超声波探伤是一种常用的无损检测方法，用于检测铝铸件内部缺陷。
该方法利用超声波在材料中的传播和反射特性来检测铝铸件中的缺陷，并根据超声波的反射信号进行分析和评估。
铝铸件超声波探伤标准是指在进行铝铸件超声波探伤时，所采用的评定和判断缺陷的标准和规范。
下面将介绍铝铸件超声波探伤标准的内容和要点。
一、设备标准铝铸件超声波探伤设备应符合相关国家标准，设备需要进行定期校准和维护，确保其准确性和稳定性。
二、操作规范1.操作人员需经过相关培训和考核，熟知探伤设备的使用方法和操作规程。
2.在进行探伤前，应先对铝铸件进行清洁和除锈处理，以确保超声波的传播和反射信号的准确性。
3.探伤操作过程中，应保持仪器和探头与被测铝铸件的良好接触，避免产生干扰。
4.探头的选择应根据被测铝铸件的形状和尺寸进行合理选择，以提高探测的准确性和可靠性。
5.在探伤时，应避免超声波束的散射和干扰，确保探测信号的清晰度和可辨识度。
三、缺陷评定标准铝铸件超声波探伤主要针对以下几种缺陷进行评定和判断：1.正常区域：超声波信号均匀，无异常反射信号。
2.孔隙及气孔：一般情况下，孔隙和气孔的反射信号较小，形状较规则。
根据反射信号的强度和形状，评定缺陷大小和程度。
3.气泡：气泡为圆形或近似圆形，呈现出明显的回声信号。
根据回声信号的形状和强度，评定缺陷大小和程度。
4.沙眼：沙眼一般为局部区域的密集孔隙，形状不规则。
根据反射信号的强度和形状，评定缺陷大小和程度。
5.夹渣：夹渣为夹杂在铝铸件中的非金属物质。
根据反射信号的强度和形状，评定缺陷大小和程度。
四、缺陷评级标准铝铸件超声波探伤会对检测到的缺陷进行评级，一般采用以下几级评级标准：1.表面缺陷：缺陷位于铝铸件表面，不影响零件的使用功能和力学性能。
2.一级缺陷：缺陷位于铝铸件内部，不影响零件的使用功能和力学性能，但需要进行处理和修补。
3.二级缺陷：缺陷位于铝铸件内部，对零件的使用功能或力学性能有一定影响，需要进行处理和修补。
hb6578铝镁合金铸件检验用标准参考射线底片
hb6578铝镁合金铸件检验用标准参考射线底片HB6578是一种常用的铝镁合金铸件材料，在进行检验时需要参考相关标准以有效评估其质量和性能。
以下是与HB6578铝镁合金铸件检验相关的标准参考内容，文中不包含链接。
1. GB/T 15115-2009 铝合金压铸件检验标准：该标准规定了铝合金压铸件的外观和尺寸检验、物理性能检验、化学成分检验、机械性能检验、拉伸性能检验、硬度检验、断裂韧性检验、金相组织检验、热膨胀性能检验等项目的检验方法和要求。
2. GB/T 12360-2017 硬度计量规范：该标准规定了硬度试验机的检验项目和方法，其中也包括铝合金材料的硬度检验方法。
3. GB/T 14729-2018 金属材料的拉伸试验方法：该标准规定了金属拉伸试验的测试设备、试验样品的制备要求、试验过程和数据处理方法，适用于铝合金铸件的拉伸性能检验。
4. GB/T 2611-2007 金属标准硬度计检定规程：该标准规定了金属硬度计的检定项目、检定方法、检定程序和结果评定等要求，适用于铝合金铸件中使用的硬度计的校准和检定。
5. GB/T 223.50-2019 钢铁和合金化学分析方法第50部分：铝和铝合金工业纯铝化学分析方法：该标准适用于铝合金材料中铝含量的测定，可以作为HB6578铝镁合金铸件中铝元素含量检验的参考方法。
6. GB/T 3880-2018 铝及铝合金板、带标准：该标准规定了铝及铝合金板、带的规格和尺寸、外观质量和物理性能要求，可作为参考，评估HB6578铝镁合金铸件的外观质量和尺寸准确性。
7. GB/T 13296-2013 铝镁合金阳极氧化膜检验方法：该标准规定了铝镁合金阳极氧化膜的检验方法，包括氧化膜层厚度的测定、颜色和外观的评定、膜层孔洞的检测等项目，可用于HB6578铝镁合金铸件的氧化膜质量检验。
以上是与HB6578铝镁合金铸件检验相关的标准参考内容。
通过参考这些标准，可以对铝镁合金铸件的外观、尺寸、物理性能、化学成分、机械性能、硬度、断裂韧性、金相组织、热膨胀性能等方面进行全面检验，确保产品质量和性能的稳定性和可靠性。
铝合金压铸件检验标准
铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。
本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1182 形状和位置公差.通则.定义.符号.和图样表示法GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 6060.1 表面粗糙度比较样块铸造表面GB/T 6060.4 表面粗糙度比较样块抛光加工表面GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414 铸件尺寸公差GB/T 11350 铸件机械加工余量GB/T 15114 铝合金压铸件GB/T 15115 压铸铝合金3.技术要求3.1化学成分铝合金的化学成分应符合GB/T15115的规定。
3.2 力学性能3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。
3.2.2当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。
3. 3 压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合零件图样的规定。
3.3.2压铸件的尺寸公差应按GB6414的规定执行。
3.3.3压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。
3.3.4压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。
3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。
3.4压铸件质量要求3.4.1压铸件应符合零件图样的规定。
铝铸件和镁铸件检测用标准参照射线照片
铝铸件和镁铸件检测用标准参照射线照片本标准以固定的名称E 155发布；紧跟名称后的数字表示最初采用的年份或在进行了修订的情况下的最近修订的年份。
圆括号中的数字表示最近批准的年份。
上标易普西龙（ε）表示在最近修订或重新批准时进行了编辑更改。
这些参照射线照片由质量控制委员会和宇航工业联合会的宇航研究和试验协会合作开发的。
本标准已被批准在国防部机构使用。
1. 范围1.1 这些参照射线照片图解说明了可能在铝合金和镁合金铸件中发现的缺陷的类型和程度。
图解的铸件厚度为1.4英寸（6.35 mm）和3.4英寸（19.1 mm）。
1.2 在没有其它可以应用文件时，对其它材料厚度，如果已经证明可以应用时和在采购商和制造商之间已达成协议的场合，可以使用本文件。
1.3 用英寸－磅单位标明的数值应视为标准数值。
1.4 本标准的主旨不是来阐述所有的安全相关点，如果有，只是与其使用相关联。
建立合适的安全和健康规则并在使用前确定规则条款的适用性，这些是本标准的使用者的责任。
注1 －卷I：该套参照射线照片包含13片覆盖了铝合金铸件中的缺陷的照片和10片覆盖了镁合金铸件中的缺陷的照片。
每片照片都是用8.5英寸宽11英寸长（216 mm宽279 mm长）的纸板框架框着，并且每片照片图解说明在约2英寸宽2英寸长（51 mm宽51 mm长）的面积内的缺陷的8个严重级别。
这些纸框含在10.5英寸宽11.5英寸长（267 mm宽292 mm长）的套具内。
卷II：该套参照射线照片仅包含4片覆盖了镁合金铸件中的缺陷的照片。
每片照片都是用8.5英寸宽11英寸长（216 mm宽279 mm长）的纸板框架框着，并且每片照片图解说明缺陷的8个严重级别（除了离散缺陷以外，这里对每种缺陷只给出了一个例子）。
注2 －参照射线照片E 505包含了适用于厚度在1英寸（25 mm）以下的铝压铸件和镁铸件的参照射线照片。
2. 引用文件2.1 ASTM标准：E 94 射线探伤指导E 142 射线探伤质量控制方法E 505 铝压铸件和镁压铸件检测用参照射线照片E 1316 无损探伤术语2.2 ASTM附件：铝铸件和镁铸件检测用标准参照射线照片：卷I，铝铸件和镁铸件卷II，镁铸件3. 术语3.1 定义－本标准使用的定义可能会在术语E 1316中找到。
铝合金压铸件检验标准
1. 范围 本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的 其他发动机及其附件支架可以参照执行此标准。 本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时, 所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能 性。 GB/T 1182 形状和位置公差.通则. 定义.符号.和图样表示法 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB/T 6060.1 表面粗糙度比较样块 铸造表面 GB/T 6060.4 表面粗糙度比较样块 抛光加工表面 GB/T 6060.5 表面粗糙度比较样块 抛（喷）丸，喷沙加工表面 GB 6414 铸件尺寸公差 GB/T 11350 铸件机械加工余量 GB/T 15114 铝合金压铸件 GB/T 15115 压铸铝合金 3. 技术要求
3.4.7 其它性能要求应符合 GB/T15114 的规定。 4 试验方法及检验规则 4.1 化学成分 4.1.1 铝合金化学成分的检验方法，检验规则和复检应符合 GB/T15115 的规定。 4.1.2 化学成分的试样也可取自压铸件，但必须符合 GB/T15115 的规定。
4.2 力学性能 4.2.1 力学性能的检验方法，检验频率和检验规则应符合 GB/T15115 的规定。 4.2.2 采用压铸件本体为试样时，切取部位的尺寸、测试形式由供需双方商定。 4.3 压铸件几何尺寸的检验可按检验批量抽检或按 GB2828、GB2829 的规定进行，检验结果应符合 本标准 3.3 的规定。 4.4 压铸件表面质量的出厂检验应逐件检查，检验结果应符合本标准的规定。 4.5 压铸件表面粗糙度按 GB/T6060.1 的规定执行。 4.6 压铸件需抛光加工的表面按 GB/T 6060.4 的规定执行。 4.7 压铸件需喷丸、喷沙加工的表面按 GB/T 6060.5 的规定执行。 4.8 压铸件内部质量的试验方法及检验规则可以包括：X 射线照片、无损探伤试验、金相图片和压 铸件剖面等，其检验结果应符合本标准 3.4.6 的规定。 4.9 其它试验方法及检验规则按 GB/T15114 的规定执行。 5 压铸件的交付、包装、运输与储存 5.1 供方应提供需方一份检验证明，用来说明每批压铸件的检验符合本标准的规定。 5.2 合格压铸件交付时，必须附有检验合格证。其上应写明下列内容：产品名称、产品号、合金牌 号、数量、交付状态、制造厂名。检验合格印记和交付时间。有特殊检验项目者，应在检验合格证 上注明检验的条件和结果。 5.3 压铸件的包装应牢固，能保证产品在运输和储存期的安全和清洁。包装箱面或标签上应注明产 品名称、产品号、数量、制造日期及收发单位名称。 5.4 产品应贮存于干燥、通风、无腐蚀性气体的环境中。
