一种分层次的高精确图像配准算法
高精度图像配准算法研究
高精度图像配准算法研究图像配准是计算机视觉领域的一个重要研究方向，它指的是将两张或多张不同的图像进行对齐、匹配的过程。
在现实生活中，我们很容易遇到这样的例子：比如说两张山峰的照片，它们拍摄的角度、位置、光照等存在很大的差异，我们要将它们“对齐”，合成成一张完整的图像。
这就需要图像配准技术的支持。
在实际的应用中，图像配准技术被广泛应用于医学影像、遥感、物体识别等领域。
其中，高精度配准技术是一个比较重要的研究方向，它能够实现图像的像素级精度对齐，提高图像处理及后续应用的准确度和可靠性。
下面将就高精度图像配准算法的研究展开阐述。
一、高精度图像配准算法的基础在了解高精度图像配准算法之前，我们需要先了解一些基础概念和数学知识。
一般来说，图像配准的过程可以被视为一个优化问题。
在优化的过程中，我们需要确定一个变换矩阵（比如相对位移、旋转、缩放等），以最小化两张图像之间的差异度量。
其中，最常用的差异度量方法包括均方误差（MSE）、互相关（correlation）等。
对于大部分图像配准工作来说，最基础的算法是基于特征点描述符（feature descriptor）的算法。
特征点是指在图像中能够唯一地被匹配的局部特征点，例如SIFT算法中描述子的特征点。
这些算法思路大多基于以下步骤：1. 提取图像特征点：比如SURF算法中将通过快速哈希技术提取特征点。
2. 特征匹配：将两张图像中提取到的特征点进行匹配，得到它们之间的对应关系。
3. 迭代寻优：通过最小化某些度量函数来优化变换矩阵，从而实现图像配准。
（这个过程中常使用霍夫变换、Levenberg-Marquardt算法等）4. 最后得到对齐的图像，即完成了图像配准工作。
这种基于特征点匹配的方法以及其各种衍生算法已经是比较成熟并广泛应用的技术，文章接下来将介绍一些高精度图像配准算法的挑战和解决方案。
二、高精度图像配准的挑战虽然基于特征点的图像配准算法已经相当成熟，但仍然存在一些局限和挑战。

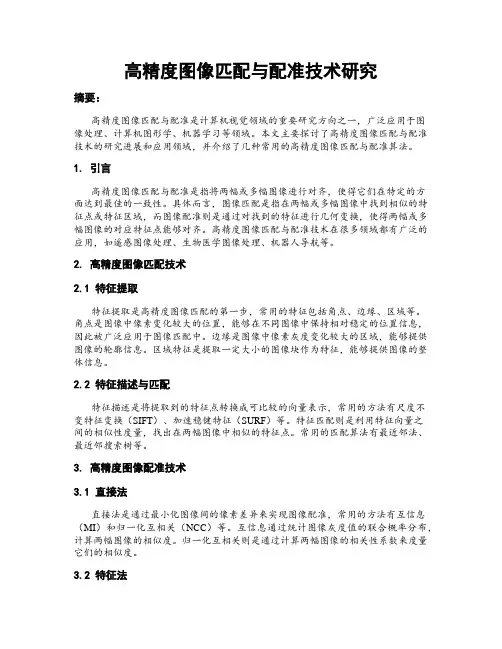

高精度图像匹配与配准技术研究
高精度图像匹配与配准技术研究摘要：高精度图像匹配与配准是计算机视觉领域的重要研究方向之一，广泛应用于图像处理、计算机图形学、机器学习等领域。
本文主要探讨了高精度图像匹配与配准技术的研究进展和应用领域，并介绍了几种常用的高精度图像匹配与配准算法。
1. 引言高精度图像匹配与配准是指将两幅或多幅图像进行对齐，使得它们在特定的方面达到最佳的一致性。
具体而言，图像匹配是指在两幅或多幅图像中找到相似的特征点或特征区域，而图像配准则是通过对找到的特征进行几何变换，使得两幅或多幅图像的对应特征点能够对齐。
高精度图像匹配与配准技术在很多领域都有广泛的应用，如遥感图像处理、生物医学图像处理、机器人导航等。
2. 高精度图像匹配技术2.1 特征提取特征提取是高精度图像匹配的第一步，常用的特征包括角点、边缘、区域等。
角点是图像中像素变化较大的位置，能够在不同图像中保持相对稳定的位置信息，因此被广泛应用于图像匹配中。
边缘是图像中像素灰度变化较大的区域，能够提供图像的轮廓信息。
区域特征是提取一定大小的图像块作为特征，能够提供图像的整体信息。
2.2 特征描述与匹配特征描述是将提取到的特征点转换成可比较的向量表示，常用的方法有尺度不变特征变换（SIFT）、加速稳健特征（SURF）等。
特征匹配则是利用特征向量之间的相似性度量，找出在两幅图像中相似的特征点。
常用的匹配算法有最近邻法、最近邻搜索树等。
3. 高精度图像配准技术3.1 直接法直接法是通过最小化图像间的像素差异来实现图像配准，常用的方法有互信息（MI）和归一化互相关（NCC）等。
互信息通过统计图像灰度值的联合概率分布，计算两幅图像的相似度。
归一化互相关则是通过计算两幅图像的相关性系数来度量它们的相似度。
3.2 特征法特征法是通过将图像转换成特征空间，再利用特征空间中的几何变换关系来实现图像配准。
常用的方法有基于角点的稀疏特征法（SIFT、SURF）和基于区域的稠密特征法等。
医学图像处理中的图像配准精度评估方法
医学图像处理中的图像配准精度评估方法图像配准是医学图像处理中重要的步骤之一，用于将不同的医学图像进行对齐，以便更准确地进行分析、诊断以及手术规划等。
图像配准的精度评估是评估配准结果与参考标准之间的差异，从而评估配准算法的优劣和性能指标的重要方法。
本文将介绍医学图像处理中常用的图像配准精度评估方法。
1. 可视化评估方法可视化评估是最常用的图像配准精度评估方法之一，通过将配准前后的图像进行对比直观地观察配准效果。
常见的可视化评估方法包括叠加图像、差异图像和金标准图像的对比等。
叠加图像是将配准前后的图像进行叠加，通过透明度或颜色映射来表示图像的差异。
配准效果好的情况下，叠加图像的差异较小，图像重合度较高。
差异图像是通过计算配准前后图像的像素差异得到的。
在配准效果好的情况下，差异图像的噪声会被降低，差异较小的区域呈现较暗的灰度值。
金标准图像的对比是将配准结果与由专业人员标注的目标位置进行对比。
通常情况下，与金标准图像对比时，配准效果好的图像应该与金标准图像高度一致。
2. 结构相似性指数（Structural Similarity Index, SSIM）结构相似性指数是一种计算两幅图像之间相似性的方法，可以用于评估图像配准的精度。
SSIM通过比较亮度、对比度和结构信息三个方面来评估两幅图像之间的相似性。
SSIM的计算过程中包含亮度L(x,y)、对比度C(x,y)和结构S(x,y)三个成分。
其中，亮度成分用于比较灰度的相似性；对比度成分用于比较图像对比度的相似性；结构成分用于比较图像内容的相似性。
SSIM的取值范围为[-1,1]，越接近1表示两幅图像越相似，配准效果越好。
3. 畸变度量方法（Distortion metric）畸变度量方法用于比较配准前后图像的畸变程度，评估配准的准确性。
常用的畸变度量方法包括均方根误差（Root Mean Square Error, RMSE）和峰值信噪比（Peak Signal-to-Noise Ratio, PSNR）等。
计算机视觉技术中的图像配准算法介绍
计算机视觉技术中的图像配准算法介绍图像配准是计算机视觉的一个关键任务，其目标是将多张图像从不同的视角、尺度或形变下进行对齐，以便于后续的图像处理和分析。
图像配准技术广泛应用于医学影像、遥感影像、计算机辅助设计等多个领域。
本文将介绍几种常见的图像配准算法，包括特征点匹配、相位相关法和仿射变换法。
特征点匹配是图像配准中最常用的算法之一。
该算法的思想是在图像中提取一些鲁棒的特征点，并通过匹配这些特征点来确定两幅图像之间的变换关系。
常用的特征点包括角点、边缘点和尺度不变特征点（SIFT、SURF等）。
特征点匹配算法可以分为基于局部邻域的匹配和基于全局优化的匹配。
前者主要根据特征点附近的图像信息进行匹配，例如使用局部特征描述子来计算相似性。
后者则通过全局最优化方法，如RANSAC、Hough变换等，对所有特征点进行匹配和优化，以得到更准确的变换矩阵。
相位相关法是一种基于频域的图像配准方法。
该方法通过计算图像的互相关函数（cross-correlation）来确定两幅图像间的平移参数。
互相关函数测量了两幅图像在不同平移情况下的相似性，平移参数对应于最大互相关值出现的位置。
相位相关法适用于提供噪声较小、对齐相对简单的图像，例如纹理丰富的物体或具有明确边缘的物体。
此外，相位相关法还可以通过引入多尺度和金字塔技术来增强算法的鲁棒性，以适应不同尺度和旋转情况下的图像配准需求。
仿射变换法是一种常用的几何变换方法，它能够通过应用平移、旋转、缩放和切变等操作，将一幅图像映射到另一幅图像上。
在图像配准中，仿射变换法假设两幅图像具有相似的几何形状，且变换关系可以通过线性变换来表示。
一般来说，仿射变换法需要事先提取出一些图像上的特征点，并通过最小二乘法或一致性检测等方法来优化变换参数。
仿射变换法广泛应用于平面图像的配准，例如拼接全景图像、图像纠正和图像校正等场景。
除了上述介绍的算法，图像配准还有其他一些方法，如强度匹配法、基于统计的方法和形态学变换等。
一种用于图像超分辨的实时高精度像素内配准方法
素 。传统 的利用泰勒 级数展开像素 内配准方法实 时性较 差；分级少 的块 匹配配准精度 相对 较低 。该文提出一种基 于分段双三 次多项式 拟合 的分级块匹配像素 内配准技 术，在算法复 杂度低 的同时保 证了配准精度 ，并在文 巾给 出
了实验统计结果。
关键词 ｔ图像处理；超分辨；像素 内；配准
（ ｒｄａｅ ｃｏｌＣ ｉｅ ｃｄｍｙ ｙ ｃ ｎｅ， ｅｉ ００９ Ｃ ｉａ Ｇ ａｕｔ Ｓｈ ｏ ｈ ｓ Ａ ａ ｅ ｉ ｃｓＢ ｉｎ １０３ ， ｈｎ） ， ｎ ｅ ｏＳ ｅ ｊｇ
Ａｂ ｔａ ｔ Ｉ ｈｅｒｓ ａ ｃ ｆ ｕ ｅ —ｅｏｕ ｉｎｉ ａ ｅｐ ｏ ｅ ｓｎ ，ｈ ｒｃｓ ｎａ ｄｓ ｅ ｄｏ ｅｓ ｂ ｐｉｅ ｅ ｉｔａ ｉｎ ｓｒ ｃ ： ｎｔ ｅ ｅ ｒｈｏ ｐ ｒｒ ｓ ｌｔｏ ｇ ｒ ｃ ｓｉ ｇ ｔ ｅｐ ｅ ｉｉ ｎ ｐ ｅ ｆ ｈ ｕ － ｘ ｌ ｇｓｒ ｔｏ ｓ ｍ ｏ ｔ ｒ ａ ｅｔ ｅ ｋ ｙ ｆｃ ｏ ｓ Ｉ ｓｄ ｆｃ ｌ ｆｒｔ ｅＴ ｙｏ ’ ｓ ｒｅ ｘ ａ ｓｏ ｔ ｏ ｏ ｄ ｎ ｒ ａ－ｉ ｅ ａ ｄ ｔ ｅｈ ｅａ ｃ ｉａ ｘ ｈ ｅ ａ ｔ ｒ． ｔｉ ｉ ｕｔ ｏ ｈ ａ ｌｒＳ ｅ ｉｓｅ ｐ ｎ ｉｎ ｍｅ ｈ ｄ ｔ ｏ ｉ ｅ ｌ ｍ ， ｎ ｈ ｉｒ ｒｈｃ ｌ ｉ ｔ ｂ ｏ ｋ ｍ ａｃ ｅｈ ｄ ｗｉ ｅ８ｌｖ ｌ Ｃ ｌ ａ ｈ ｅ ｅｏ ｌ ｗｅ ｒ ｃｓｏ ． ｅ ｂｃ ｂ ｃｃ ｒ ｅｆｎ ｔｏ ｅｈ ｄ ｗｉｈ ｌｃ ． ｔｈ ｍ ｔ ｏ ｔ ｌ８ ｅ ｅｓ ａｌ ｃ ｉｖ ｎｙ ａ ｌ ｒｐ ｅ ｉｉｎ Ｔｈ ｉｕ ｉ ｕ ｖ ｕ ｃ ｉｎ ｍ ｔ ｏ ｔ ｈ ｏ ｈ ｅａ ｃ ｉａ ｌｃ － ａｃ ｒｗｎ ｉ ｈ ａ ｅ ａ ｏ ｎ ｙ ｏ ｔ ｉ ｉｈ ｒｐ ｅ ｉｉｎ， ｕ ｌｏｂ ｍ ｐｅ ｅ ｔｄ ｉ ｉｒ ｒｈｃ ｌ ｏ ｋ ｍ ｔｈ ｄ ａ ｎ ｔ ｉ ｐ ｐ ｒｃ ｎ ｎ ｔｏ ｌ ｂ ａｎ ａｈ ｇ ｅ ｒ ｃｓｏ ｂ ｔａｓ ｅ ｉ ｌｍ ｎ ｅ ｎ ｂ ｓ
医学图像配准算法的使用技巧总结
医学图像配准算法的使用技巧总结医学图像的配准是指将多幅不同时间、不同模态或不同平面的医学图像进行对齐，以便进行准确的比较、分析和诊断。
医学图像配准算法是实现这一目标的重要工具，它可以帮助医生或研究人员将医学图像精确地叠加在一起，从而提供更准确的信息和更准确的诊断结果。
本文将总结常见的医学图像配准算法的使用技巧，旨在帮助读者更好地理解和应用这些算法。
一、点对点配准算法点对点配准算法是医学图像配准中最基本也是最常用的一种方法。
该算法通过选取两幅图像中相应位置的一组特征点，在这些特征点间建立关联，然后通过计算得出一个转换函数，将其中一幅图像对齐到另一幅图像上。
在使用点对点配准算法时，要注意以下几点：1. 特征点选择：选择正确的特征点是点对点配准的关键。
通常，特征点应具有明显的边界和独特的特征，可以通过算法自动选择或手动标注。
2. 特征点匹配：将两幅图像中的特征点进行匹配是配准的关键步骤。
常用的匹配算法包括最小二乘法、最大熵法、迭代最近点法等。
选择适合的匹配算法可以提高匹配精度和算法的鲁棒性。
3. 转换函数确定：根据匹配的特征点，通过计算得出一个转换函数，将其中一幅图像对齐到另一幅图像上。
常用的转换函数有仿射变换、透视变换等。
根据具体情况选择合适的转换函数能够提高配准的效果。
二、局部变形模型算法局部变形模型算法是一种高级的医学图像配准方法，通过将医学图像划分为小块，并在每个小块内进行局部的非刚性变形，从而实现全局的图像配准。
在使用局部变形模型算法时，需要注意以下几点：1. 网格划分：将医学图像划分为小块是局部变形模型的关键。
可以根据图像的特征和需要进行不同大小的划分，合理划分可以提高算法的速度和准确性。
2. 变形模型选择：根据具体问题和需求选择合适的变形模型，常用的变形模型包括B样条变形模型、Thin-Plate Spline变形模型等。
选择适合的变形模型可以提高配准的精度和效果。
3. 形变策略：在进行局部变形时，需要选择合适的形变策略，常用的形变策略有拉普拉斯形变、弹性形变等。
更高精度的医学图像配准算法研究
更高精度的医学图像配准算法研究医学图像配准是医学影像处理中的一个重要步骤，目的是将多个来源、不同时间点或不同模态的医学图像在空间上对齐，以便医生更准确地进行疾病的诊断和治疗计划的制定。
随着医学影像技术的发展和应用的广泛，对更高精度的医学图像配准算法的需求也越来越迫切。
在传统的医学图像配准方法中，最常用的是基于特征点的配准方法。
这种方法通过提取图像中的关键点和描述符，然后使用匹配算法将两幅图像的特征点对应起来，从而确定它们之间的对应关系，进而实现图像的配准。
然而，由于医学图像通常具有复杂的结构和纹理变化，传统的特征点匹配方法往往在精度上存在一定的局限性。
近年来，由于深度学习技术的快速发展，基于深度学习的医学图像配准算法逐渐成为研究的热点。
深度学习算法通过构建深度神经网络模型，可以从原始的医学图像数据中学习到更高层次的特征表示，从而在医学图像配准任务中取得更好的表现。
例如，基于卷积神经网络（CNN）的图像配准方法可以通过训练网络模型来学习医学图像中的局部变换模式，从而实现更高的配准精度。
而基于生成对抗网络（GAN）的图像配准方法则可以生成具有匹配特性的图像，进一步提高配准效果。
此外，除了深度学习方法，也有一些其他的方法被提出来提高医学图像配准的精度。
例如，基于图像金字塔的配准方法可以通过对多尺度图像进行配准，从而捕捉到更多的细节信息，提高配准的精度。
此外，还有一些基于局部几何特征的配准方法，可以通过计算局部图像区域的变换模型，从而实现更准确的配准结果。
需要注意的是，对于不同类型的医学图像（如CT、MRI、PET等），其配准的需求和难度也会有所不同。
对于不同模态的医学图像，配准的目标可能是将它们对准到相同的解剖位置上，以便进行定量分析。
而对于同一模态的不同时间点的医学图像，配准的目标可能是找到它们之间的结构和形状变化等。
因此，在研究更高精度的医学图像配准算法时，需要根据具体的应用场景和图像类型进行相应的优化和改进。
三维重建中图像配准算法的使用方法与精度评估
三维重建中图像配准算法的使用方法与精度评估概述三维重建是通过利用多个二维图像或点云数据，还原出真实世界中的三维几何形状的过程。
图像配准是三维重建的关键步骤之一，它的目标是将多个输入图像在同一坐标系下进行对齐，以便进行后续的三维重建分析。
本文将介绍三维重建中常用的图像配准算法的使用方法，并探讨如何评估它们的精度。
一、图像配准算法的使用方法1. 特征点匹配算法特征点匹配是一种常用的图像配准方法，它通过在输入图像中提取特征点，并将这些特征点与参考图像中的特征点进行匹配，来实现图像的对齐。
常用的特征点匹配算法有SIFT（尺度不变特征变换）、SURF（加速稳健特征）和ORB（Oriented-Fast和Rotated-Brief）等。
这些算法通常具有良好的鲁棒性和匹配准确性。
2. 相位相关算法相位相关算法是一种基于图像灰度信息的配准方法。
它通过计算输入图像与参考图像的互相关性来找到最佳配准位置。
相位相关算法适用于图像之间的较小平移变换，且能够保持图像的灰度一致性。
这种算法运算速度较快，但对于大范围的图像变换不太适用。
3. 视觉里程计算法视觉里程计是一种基于特征点跟踪的图像配准方法，它通过跟踪输入图像序列中的特征点来估计相机的运动轨迹。
常用的视觉里程计算法有直接法和间接法。
直接法直接利用图像的亮度信息进行计算，而间接法则通过提取图像的特征点，进而计算相机的运动轨迹。
视觉里程计算法适用于相机在场景中运动的三维重建。
二、算法精度评估1. 重投影误差重投影误差是一种常用的用于评估图像配准算法精度的方法。
它通过将配准后的图像投影回原始图像空间，并计算重投影位置与原始特征点位置之间的误差。
较小的重投影误差表示配准的精度较高。
2. 全局一致性评估全局一致性评估通过计算三维重建结果之间的一致性来评估图像配准算法的精度。
它对比三维重建结果与参考模型之间的差异，并计算相应的误差。
较小的全局一致性误差表示配准的精度较高。
3. 稳定性评估稳定性评估是评价图像配准算法的另一个重要指标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二个例子是对欠采样图像。这些人工平移图像通过下列途径
产生：首先把原来128×128的Lena图像以内交叉值替换的形式 转变成512×512。仿真图像(包括重叠问题)通过对上面的 512×512的图像在X轴和Y轴上以每隔8个像素距离重采样的方式 得到。这样，将存在64张欠采样的图像(64×64),每张图像上存 在不同的亚像素级移位。图3所示为其中一幅。用其中六幅作为算 法的测试图像，结果如表二所示。
从表一种我们可以看出，算法可以对于存在平移和旋转
问题的图像，其配准精度能够达到亚像素级别。对于欠采样 图片，即使图片存在重叠问题，算法也能表现出很高的精确 度。在第一个例子中，最大的平移和旋转误差分别为0.125 像素和0.2度。在第二个例子中，最大值分别为0.125像素 和0.1度。
