氮气水封罐结构及原理ppt课件
六、工作流程示意图
储罐
对 空 口
排水口
供氮气管
排水口
供水管 排污管线
11
12
氮气水封罐的结构和原理
1
提纲
一、氮气水封罐的作用 二、氮气水封罐的构造 三、对储罐内压力升高的平衡原理 四、对储罐内压力下降的平衡原理 五、投运 六、工作流程示意图
2
一、氮气水封罐的作用
1、在一定范围内平衡储罐内气压，防止罐体因过 度膨胀或收缩而损坏； 注：无压力平衡措施时，储罐在受热或充装液 体时，上部气相压力将上升，导致罐体膨胀； 罐体在受冷或排放液体时，上部气相压力下降， 罐体将在大气压力下收缩。
△h=P
大气压力P P
9
五、投运
氮气水封罐首次投运时，先用氮气将罐内部的 空气置换完毕，再关闭氮气管线上的阀门和排污 阀，而打开底部侧向的观察排水阀，打开注水阀。 新鲜水在上腔灌注到与上下腔连通管上端齐平时 向下腔流动，当水面与液封隔板齐平后，多余的 新鲜水将从观察排水阀流出，此时充灌结束，关 闭注水阀，待观察排水阀无水流出后将其关闭。
3
一、氮气水封罐的作用 2、隔绝空气，保护储罐内的物质，避免氧化变质； 3、封住储罐内的毒害气体，防止泄漏危险； 4、封住储罐内的氮气，减少氮气泄漏损失。
4
氮气出入口 注水口
上下腔连通管 液封隔板
观察排水口
二、氮气水封罐的构造
上腔对空口 下腔对空口
排污口
5
三、对储罐内压力升高的平衡原理
当储罐内压力升高，多余氮气由储罐向水封罐 流动。由于水封罐上腔的对空口淹没在水面之下 （深度50mm），上下腔连通管下端也淹没在水 面之下（深度200mm），因此压力将使密封水 沿上腔中的排气管上升，直至水柱高度与压力平 衡。（见下图）
6
来自储罐的压力P △h=P
7
四、对储罐内压力下降的平衡原理
当储罐内压力下降，供氮气管道和水封 罐内的氮气向储罐流动。由于水封罐上腔 的对空口淹没在水面之下，而下腔的对空 口未淹没、无背压，因此大气压力将使下 腔内的密封水通过上下腔连通管向上运动， 直至水柱高度与大气压力平衡为止。（见 下图）
8
氮气水封罐结构
氮气水封罐的工作原理
氮气水封罐的工作原理基于水封和氮气压差。当氮气进入罐体时，水位上升，罐 内压力增加；当需要调节氮气压力或流量时，通过调节水位来控制压力和流量。
水封的作用是隔离罐体与外界，避免外界空气进入罐体，同时减少氮气的逸出， 提高氮气的利用率和纯度。
02
氮气水封罐的结构设计
罐体设计
01
组装罐体
按照顺序组装罐体各部件，确保连接牢固、 密封良好。
调试与测试
在完成安装后，进行调试与测试，检查罐体 和附件的工作状态，确保正常工作。
调试与测试
氮气压力测试
对氮气水封罐进行压力 测试，检查罐体的密封
性能和强度。
水位控制测试
检查水位控制系统的灵 敏度和准确性，确保能 够根据液位变化自动调
节。
安全阀校验
核对设计图纸，确保与实际需求相符，并了 解各部件的尺寸和功能。
确认现场条件
检查现场基础是否平整、牢固，确保无障碍 物影响安装。
准备工具和材料
根据安装需要，准备必要的工具和材料，如 螺丝、螺母、垫片、密封圈等。
安装步骤
基础制作
按照设计图纸要求，制作混凝土基础，确保 水平度和标高符合要求。
安装附件
安装氮气水封罐的进、出口管道、阀门等附 件，确保连接正确、无泄漏。
定期检查氮气和水封的密封性，确保密封良好，无泄漏 现象。
日常维护保养
01
02
03
04
定期清洗氮气水封罐， 清除内部的杂质和污垢。
检查罐体和管道连接处 是否紧固，如有松动应 及时紧固。
定期更换水封内的水， 保持水质的清洁。
对氮气管道和阀门进行 定期检查，确保其正常 工作。
常见故障及排除方法
氮气水封罐结构及原理经典.ppt
一、氮气水封罐的作用 2、隔绝空气，保护储罐内的物质，避免氧化变质； 3、封住储罐内的毒害气体，防止泄漏危险； 4、封住储罐内的氮气，减少氮气泄漏损失。
精品文档
二、氮气水封罐的构造
氮气出入口 注水口
上下腔连通管 液封隔板
观察排水口
上腔对空口 下腔对空口
排污口
精品文档
三、对储罐内压力升高的平衡原理
当储罐内压力下降，供氮气管道和水封 罐内的氮气向储罐流动。由于水封罐上腔 的对空口淹没在水面之下，而下腔的对空 口未淹没、无背压，因此大气压力将使下 腔内的密封水通过上下腔连通管向上运动， 直至水柱高度与大气压力平衡为止。（见 下图）
精品文档
△h=P
大气压力P P
精品文档
五投运
氮气水封罐首次投运时，先用氮气将罐内部的 空气置换完毕，再关闭氮气管线上的阀门和排污 阀，而打开底部侧向的观察排水阀，打开注水阀。 新鲜水在上腔灌注到与上下腔连通管上端齐平时 向下腔流动，当水面与液封隔板齐平后，多余的 新鲜水将从观察排水阀流出，此时充灌结束，关 闭注水阀，待观察排水阀无水流出后将其关闭。
氮气水封罐的结构和原理
精品文档
提纲
一、氮气水封罐的作用 二、氮气水封罐的构造 三、对储罐内压力升高的平衡原理 四、对储罐内压力下降的平衡原理 五、投运 六、工作流程示意图
精品文档
一、氮气水封罐的作用
1、在一定范围内平衡储罐内气压，防止罐体因过 度膨胀或收缩而损坏； 注：无压力平衡措施时，储罐在受热或充装液 体时，上部气相压力将上升，导致罐体膨胀； 罐体在受冷或排放液体时，上部气相压力下降， 罐体将在大气压力下收缩。
精品文档
六、工作流程示意图
储罐
对 空 口

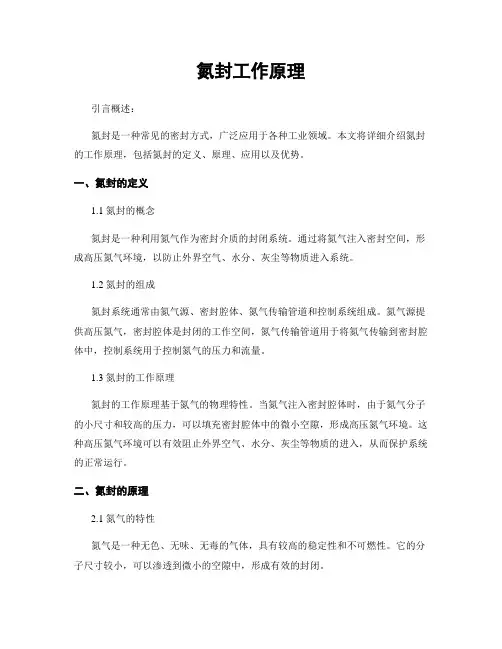

氮封工作原理
