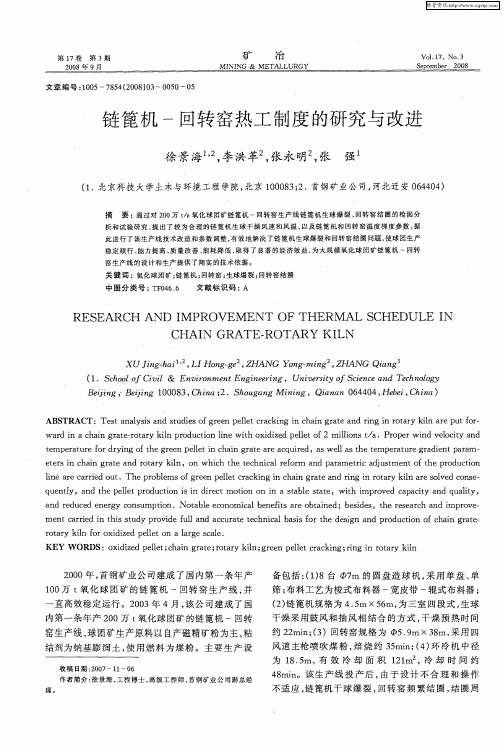

链篦机-回转窑热工制度的研究与改进
ｅｅｓｉ ｈ ｉ ｒｔ ｎ ｏａ ｙｋｌ ｔｒ ｎ ｃ ａ ｇ ａ ｅａ ｄ ｒ ｔｒ ｉ ｎ ｎ，ｏ ｉｈ ｔ ｅｔｃ ｎｃ ｌ ｅｏｍ ｎ ａａ ｔｉ ｄ ｔ ｎ ｆ ｈ ｒ ｄ ｃｉｎ ｎ ｗｈｃ ｈ ｅｈ ｉａ ｒｆ ｒ ａ ｄｐ ｒｍｅｒ ａ ｊｓｍｅ ｔｏ ｅｐ ｏ ｕ ｔ ｃ ｕ ｔ ｏ
“链篦机—回转窑”煤基一步法工艺扩大化生产实践
产， 应采用耐高温密封卸灰阀和输送设备。 ３ 主抽风机选型存在问题， ． ７ 所选风量 、 风压偏低。从生产实践来看， 生球干 燥效果差， 不但是链篦机干燥段长度的问题 ， 主抽风机的风量 、 风压偏低 ， 也 是影响干燥效果的主要因素。风机电机调速采用内反馈斩波调速， 启动力矩 大 ， 不是 十分可靠 。 运行 ４ 设计 存在 的问题 设计 中存在 的问题 主要有 ： １窑身电缆选型温度偏低， ） 穿越托圈时 Ｌ 径有限， 无法隔热， 致使电缆 在穿越托圈时因环境温度高而烧毁。供电滑环支座设置存窑的端部 ， 未对碳 刷支架的行程和窑的热膨胀量充分考虑，无法保让碳刷 与供电滑环有效接 触， 不能满足回转窑高温下的供电要求。 因而， 在电缆的选型和滑环位置没置 上要做 充分考 虑 。 ２窑温监测与控制是回转窑监控操作的重要环节， ） 尤其是窑中后部温度 控制直接影响到还原粉化和还原效果。只有窑温的准确监测和有效传输 ， 才 能为操作提供可靠的依据。 ３回转窑窑头喷煤系统 ， ） 采用罗茨风机做为动力发生设备。罗茨风机选 型风 压低 ， 的喷射距 离近 ， 煤 喷煤不 能达 到窑的 ｉ分之二 以上 。 的中前 部煤 窑 炭过 于集 中 ， 区提 温困难 ， 窑 内还 原 区域过 短 ， 还原 而且 致使还 原走 向两个 极 端。首先， 在窑尾具备还原温度时， 没有循序渐进增加的煤炭来参与反应， 使 球团在初始还原阶段无法及早形成金属外壳， 来抵御磨损和还原反应产生的 内应力， 导致还原初期球团磨剥和碎裂， 粉化严重。 产生的含铁粉尘极易与煤 灰结合形成低熔点化合物， 沿运行方向依次结圈。窑巾前部因还原煤过于集 中， 窑温很难提起， 高温还原区没有足够高的温度场， 致使反应缓慢 ， 影响还 原质量。因而， 还原煤在窑内的分布 ， 对还原控制至关重要。只有合理的煤炭 分布， 才能有效的控制还原过程。 ４ 调整还 原煤 的分布 和二次 风风量 是回转 窑窑 温控制 的重要手 段 。 ） 窑身 二次风管合理分布、 供给和流向， 是决定温度场形成的主要因素。 金山公司生 产线 窑身 一号风 机距 窑头 太近 ， 因窑斜 度 原 因 ， 窑头料 面 过高 ， 样 ， 这 一号 风 机所供的风直接吹到高金属化程度的料面上 ， 造成金属铁再次氧化， 剧烈放 热致使物料高温熔融， 而形成坚硬的金属圄， 很难清除。 只有二次风的合理的 分配和 流 向， 才能形 成合理 的温度 曲线 。 ５回转窑细长比定位 １ ３实践证明比例不适合 ， Ｊ ） ：， １ 陋转窑直径 、 头部缩口 直径、 斜度， 决定填充率、 决定产能； 窑的长度 、 斜度和转速是决定还原时间的 主要因素。 一步法工艺， 因为物料自链篦机下来已经具备一定的料温， 在窑尾 提温区间无需过长 ， 过长的窑会造成初始还原阶段时问太长 ， 球团磨剥粉化
链篦机-回转窑的常见故障和解决方法(精华总结)
链篦机-回转窑的常见故障和解决方法一、堵塞现象回转窑生产工艺存在一个“通病”——预热系统堵塞。
堵塞的发生不仅扰乱了窑的热工制度，降低了窑产量和熟料质量，而巨处理起来费时费力，甚至还会造成人员伤亡大事故。
预热系统堵塞时，一般有以下几种“症兆”；1、排灰阀静止不动。
2、堵料部位以上各处负压剧烈上升；堵塞部位以下部位则出现了正压，捅料孔、排风阀等处向外冒灰；窑头通风不好，严重时往外冒火。
3、排风机入口、一级筒出口、分解炉出口、窑尾等处温度异常升高，甚至达到或超过危险温度范围。
4、预热器锥体负压急剧减小或下料温度减小。
如果发现不及时，旋风筒内几分钟就积满了料粉，但往窑内下料却很少。
当堵窑料量过大时，就会出现突然塌料，料粉冲出窑外，酿出事故。
对于五级旋风预热器或预分解密来说，预热系统内容易堵塞的部位主要有以下几处：①四级旋风筒C4垂直烟道、C4锥体；两者堵塞物相似，主要是高温未燃尽的煤粒和生料沉积物。
②窑尾烟室缩口和窑尾斜坡；堵塞物主要是结皮物料，冷却后很硬，碱含量（R2O）高。
③五级旋风筒C4锥体及下料管；堵塞物主要是结皮物料。
①分解炉及其连接管道。
C4筒及分解炉连接管道堵塞物中有大量结皮，有的质地很硬，结皮物上有大量未燃尽的煤粒子，用高压风吹时，会出现明火。
二、原因分析预热系统堵塞的主要原因是在预热器和窑之间的“内部循环”。
当窑尾废气温度达到一定值时，粉尘就粘附在废气管道壁上，而这种粉尘由于吸附了碱、氯、硫，故粘性很大。
随着温度的上升，粉尘粘附的数量和硬度也增加了，这便形成结皮。
管道实际通风截面就要减少，有时旋风筒顶部的粘灰脱落排在旋风筒内，就使旋风筒下部堵塞。
当预热器内生料和燃料含硫、碱较高时，温度达到400～600℃时SO2就会转化为SO3。
SO3被生料粉吸收以后生成CaSO4，在860℃下CaSO4熔融并容易与料粉在预热器底部和窑尾内部结成碱圈。
预热系统的结皮和堵塞最容易在最低级的两个预热器内产生，特别是最下一级旋风筒是最容易发生结皮的地方。
