混凝土应力分析方法

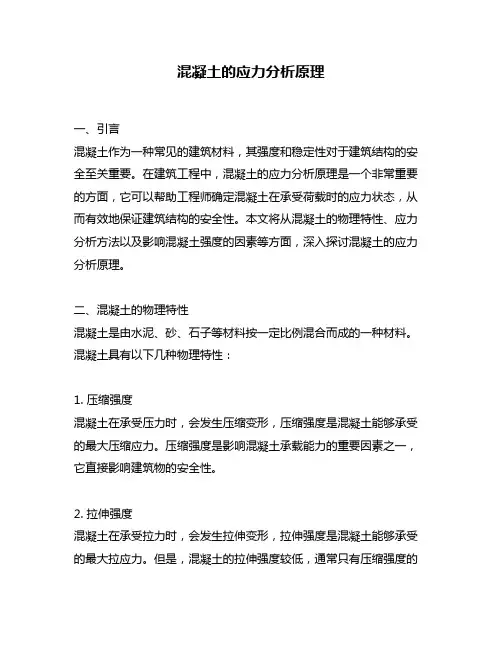

混凝土的应力分析原理
混凝土的应力分析原理一、引言混凝土作为一种常见的建筑材料，其强度和稳定性对于建筑结构的安全至关重要。
在建筑工程中，混凝土的应力分析原理是一个非常重要的方面，它可以帮助工程师确定混凝土在承受荷载时的应力状态，从而有效地保证建筑结构的安全性。
本文将从混凝土的物理特性、应力分析方法以及影响混凝土强度的因素等方面，深入探讨混凝土的应力分析原理。
二、混凝土的物理特性混凝土是由水泥、砂、石子等材料按一定比例混合而成的一种材料。
混凝土具有以下几种物理特性：1. 压缩强度混凝土在承受压力时，会发生压缩变形，压缩强度是混凝土能够承受的最大压缩应力。
压缩强度是影响混凝土承载能力的重要因素之一，它直接影响建筑物的安全性。
2. 拉伸强度混凝土在承受拉力时，会发生拉伸变形，拉伸强度是混凝土能够承受的最大拉应力。
但是，混凝土的拉伸强度较低，通常只有压缩强度的10%左右，因此在设计中通常不考虑混凝土的拉伸强度。
3. 剪切强度混凝土在承受剪切力时，会发生剪切变形，剪切强度是混凝土能够承受的最大剪应力。
但是，混凝土的剪切强度较低，通常只有压缩强度的1/10左右。
4. 弹性模量弹性模量是衡量混凝土刚度的指标，它表示混凝土在承受荷载时的变形量与荷载的比值。
弹性模量越大，混凝土的刚度越大。
三、混凝土的应力分析方法混凝土的应力分析方法通常采用极限平衡法和刚度法两种方法。
1. 极限平衡法极限平衡法是一种基于结构破坏条件的应力分析方法，它的基本原理是在破坏状态下，结构内各部分所受的应力达到极限平衡状态。
在混凝土应力分析中，极限平衡法通常采用荷载与强度的比值来确定结构是否达到破坏状态。
该方法适用于简单的结构分析，但对于复杂的结构，其计算复杂度较高。
2. 刚度法刚度法是一种基于结构刚度的应力分析方法，它的基本原理是根据结构的弹性特性，通过计算结构的刚度矩阵，进而求解结构的应力分布。
在混凝土应力分析中，刚度法通常采用有限元方法来求解结构的应力分布。
混凝土结构温度应力分析技术规程
混凝土结构温度应力分析技术规程一、前言混凝土结构在使用过程中会受到温度变化的影响，因此需要进行温度应力分析，以保证结构的安全性和稳定性。
本文将详细介绍混凝土结构温度应力分析的技术规程。
二、温度应力分析的基本原理温度应力分析是根据混凝土材料的热膨胀系数和温度变化计算混凝土结构在温度变化下所受到的应力。
具体步骤如下：1. 确定结构的温度变化范围和时间段；2. 计算混凝土材料的热膨胀系数；3. 根据温度变化和热膨胀系数计算混凝土结构所受到的应力。
三、温度应力分析的具体步骤1. 确定结构的温度变化范围和时间段在进行温度应力分析之前，首先需要确定混凝土结构的温度变化范围和时间段。
一般来说，温度变化范围为-20℃~40℃，时间段为24小时。
如果结构受到更大的温度变化，需要根据实际情况进行调整。
2. 计算混凝土材料的热膨胀系数混凝土材料的热膨胀系数是进行温度应力分析的关键参数。
其计算公式为：α = (l2-l1)/(l1*t)其中，α为混凝土材料的热膨胀系数，l1为混凝土结构在温度为t1时的长度，l2为混凝土结构在温度为t2时的长度，t为温度变化量。
3. 根据温度变化和热膨胀系数计算混凝土结构所受到的应力根据温度变化和热膨胀系数，可以计算出混凝土结构所受到的应力。
其计算公式为：σ = EαΔt其中，σ为混凝土结构所受到的应力，E为混凝土的弹性模量，Δt为温度变化量。
四、温度应力分析的注意事项1. 在进行温度应力分析之前，需要进行混凝土结构的力学性能测试，以确定混凝土的弹性模量等参数。
2. 温度应力分析需要考虑混凝土结构的几何形状和支撑条件等因素。
3. 在进行温度应力分析时，需要考虑混凝土结构的变形和应力分布情况，以确定结构的安全性和稳定性。
五、结论温度应力分析是保证混凝土结构安全性和稳定性的重要技术手段。
本文通过介绍温度应力分析的基本原理、具体步骤和注意事项，为混凝土结构温度应力分析提供了详细的技术规程。

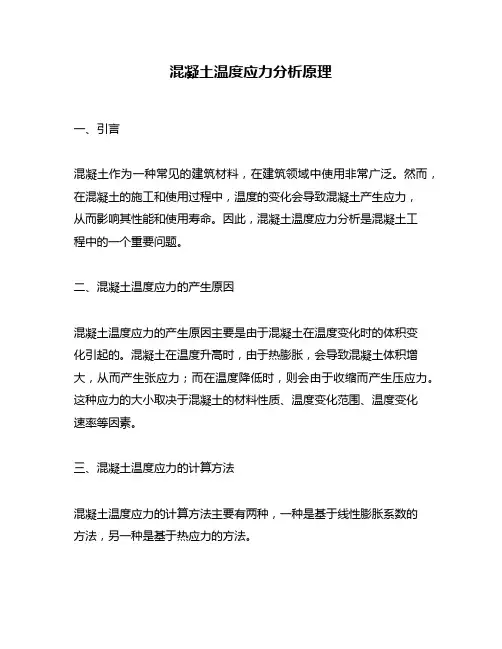

混凝土温度应力分析原理
混凝土温度应力分析原理一、引言混凝土作为一种常见的建筑材料，在建筑领域中使用非常广泛。
然而，在混凝土的施工和使用过程中，温度的变化会导致混凝土产生应力，从而影响其性能和使用寿命。
因此，混凝土温度应力分析是混凝土工程中的一个重要问题。
二、混凝土温度应力的产生原因混凝土温度应力的产生原因主要是由于混凝土在温度变化时的体积变化引起的。
混凝土在温度升高时，由于热膨胀，会导致混凝土体积增大，从而产生张应力；而在温度降低时，则会由于收缩而产生压应力。
这种应力的大小取决于混凝土的材料性质、温度变化范围、温度变化速率等因素。
三、混凝土温度应力的计算方法混凝土温度应力的计算方法主要有两种，一种是基于线性膨胀系数的方法，另一种是基于热应力的方法。
1. 基于线性膨胀系数的方法基于线性膨胀系数的方法是将混凝土看作一个线弹性材料，根据线性膨胀系数计算混凝土在温度变化时的体积变化量，从而得到混凝土产生应力的大小。
该方法的计算公式为：$$\sigma_T = \alpha_T E (T-T_0)$$其中，$\sigma_T$为混凝土在温度变化时产生的应力，$\alpha_T$为混凝土的线性膨胀系数，$E$为混凝土的弹性模量，$T$为混凝土的温度，$T_0$为混凝土的参考温度。
2. 基于热应力的方法基于热应力的方法是将混凝土看作一个非线弹性材料，考虑了混凝土在温度变化时的弹性变形和塑性变形，通过计算混凝土的热应力来确定混凝土的温度应力大小。
该方法的计算公式为：$$\sigma_T = \frac{\alpha_T E}{1-\nu} \Delta T + \frac{\alpha_T E \Delta T}{1-\nu}\frac{\Delta L}{L}$$其中，$\Delta T$为混凝土的温度变化量，$\Delta L/L$为混凝土的长度变化量，$\nu$为混凝土的泊松比。
四、混凝土温度应力的影响因素混凝土温度应力的大小取决于许多因素，主要包括以下几个方面：1. 混凝土的材料性质混凝土的材料性质对温度应力的大小有很大的影响。
混凝土的应力应变关系及其分析方法
混凝土的应力应变关系及其分析方法混凝土是一种广泛应用于建筑工程中的材料，其工程性能与强度密切相关。
了解混凝土在受力下的应变变化特征，可以有效地指导混凝土结构的设计和施工过程。
本文将就混凝土的应力应变关系及其分析方法进行探讨和介绍。
一、混凝土的应力应变关系混凝土在受力下的应变变化特征与其材料性质、构造和外部荷载等因素密切相关。
在混凝土受力过程中，其应力应变关系通常分为弹性阶段和塑性阶段两个阶段来进行研究。
1. 弹性阶段在混凝土受力时，施加在其表面的应力随之产生应变。
当荷载较小时，混凝土会在受力后立即回弹并恢复初始状态，这一阶段称为弹性阶段。
在弹性阶段，混凝土的应变与应力成正比，即应力-应变曲线为一条直线。
这种情况下，混凝土的弹性模量可以用来表征其弹性性能。
弹性模量取决于混凝土的配合比、孔隙率、龄期等因素，其值一般在30~40GPa之间。
2. 塑性阶段当混凝土受到更大的荷载时，超过了其弹性极限，就会进入塑性阶段。
在这个阶段中，混凝土会先出现一定程度的塑性变形，然后在荷载升高的情况下继续变形，最后极限荷载达到时发生破坏。
在塑性阶段中，混凝土的应力-应变曲线不再是一条直线，而呈现出拐点和曲线段落。
混凝土的应变变化主要表现为体积变化和剪切变形。
这时，我们需要使用一些塑性力学理论来分析混凝土在受力过程中的变形特征。
二、混凝土应力应变关系的分析方法了解混凝土在受力下的应力应变关系对于工程设计和施工至关重要。
下面我们将介绍一些目前常用的分析方法。
1. 材料试验法材料试验法是通过试验的方式确定混凝土的应力应变特性。
通过制作不同尺寸规格的混凝土试样，在规定的试验条件下进行荷载试验，并记录荷载与应变的关系。
在试验中，我们可以得到混凝土的应力-应变曲线。
通过分析应力-应变曲线，我们可以知道混凝土的弹性模量、弹性极限、屈服强度、极限强度等指标，从而为工程设计提供数据支持。
2. 数值模拟法数值模拟法基于有限元分析原理，将复杂的结构体系离散化成若干个单元，进而分析其应力应变特性。
测量混凝土应力应变性能的方法
测量混凝土应力应变性能的方法混凝土是建筑工程中最常见的建筑材料之一，其性能对结构的安全和耐久性至关重要。
为了确保混凝土在不同应力条件下能够承受载荷并保持其完整性，工程师和科研人员需要深入了解混凝土的应力应变性能。
本文将深入探讨测量混凝土应力应变性能的方法，包括传统试验和现代非破坏性技术，以及这些方法的应用和局限性。
传统试验方法1. 拉伸试验拉伸试验是测量混凝土应力应变性能的经典方法之一。
在这种试验中，混凝土样本在受拉力作用下被拉伸，从而测量其应力应变关系。
这种方法可以用来确定混凝土的弹性模量、极限强度和断裂应变等参数。
拉伸试验通常采用标准试验样品，如圆柱体或梁。
2. 压缩试验压缩试验是另一种常见的传统试验方法，用于测量混凝土的应力应变性能。
在这种试验中，混凝土样本在受压力作用下被压缩，从而测量其应力应变关系。
压缩试验可以用来确定混凝土的抗压强度和变形性能。
标准试验样品通常是圆柱体。
3. 弯曲试验弯曲试验用于测量混凝土的抗弯性能。
在这种试验中，混凝土梁在两个支点之间受到弯曲载荷，从而测量其应力应变关系。
弯曲试验可以用来确定混凝土的弯曲强度、弯曲模量和裂缝形成特性。
现代非破坏性技术传统试验方法虽然可靠，但通常需要破坏性地测试混凝土样品，这在某些情况下可能不可行。
因此，现代非破坏性技术应运而生，提供了更便捷和经济的方法来测量混凝土的应力应变性能。
1. 超声波测试超声波测试是一种广泛应用的非破坏性技术，用于评估混凝土的质量和性能。
通过测量超声波在混凝土中的传播速度，可以推断混凝土的弹性模量和抗压强度等参数。
这种方法不需要破坏样品，适用于现场检测。
2. 钻孔取芯钻孔取芯是一种用于获取混凝土样品的非破坏性技术。
通过取芯样品并进行实验室测试，可以确定混凝土的强度和变形性能。
这种方法适用于已建成的结构，可以在不破坏结构完整性的情况下进行测试。
3. 应变计和传感器现代应变计和传感器技术可以在混凝土结构上安装应变计和传感器，实时监测结构的应力应变性能。

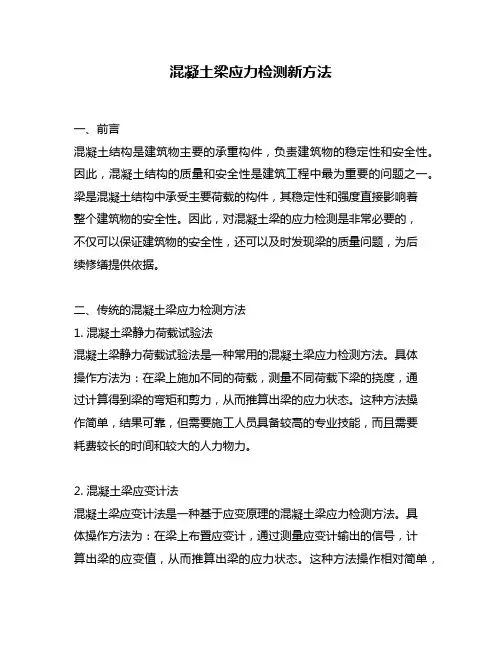

混凝土梁应力检测新方法
混凝土梁应力检测新方法一、前言混凝土结构是建筑物主要的承重构件，负责建筑物的稳定性和安全性。
因此，混凝土结构的质量和安全性是建筑工程中最为重要的问题之一。
梁是混凝土结构中承受主要荷载的构件，其稳定性和强度直接影响着整个建筑物的安全性。
因此，对混凝土梁的应力检测是非常必要的，不仅可以保证建筑物的安全性，还可以及时发现梁的质量问题，为后续修缮提供依据。
二、传统的混凝土梁应力检测方法1. 混凝土梁静力荷载试验法混凝土梁静力荷载试验法是一种常用的混凝土梁应力检测方法。
具体操作方法为：在梁上施加不同的荷载，测量不同荷载下梁的挠度，通过计算得到梁的弯矩和剪力，从而推算出梁的应力状态。
这种方法操作简单，结果可靠，但需要施工人员具备较高的专业技能，而且需要耗费较长的时间和较大的人力物力。
2. 混凝土梁应变计法混凝土梁应变计法是一种基于应变原理的混凝土梁应力检测方法。
具体操作方法为：在梁上布置应变计，通过测量应变计输出的信号，计算出梁的应变值，从而推算出梁的应力状态。
这种方法操作相对简单，但需要先进行应变计的安装工作，而且应变计的精度和性能直接影响检测结果的准确性。
三、基于图像识别的混凝土梁应力检测新方法随着科技的不断发展，新的混凝土梁应力检测方法也不断涌现。
基于图像识别技术的混凝土梁应力检测方法是其中的一种。
该方法利用计算机视觉技术，通过对混凝土梁表面的裂缝、变形等图像特征进行分析和识别，实现对混凝土梁应力状态的准确检测。
下面详细介绍基于图像识别的混凝土梁应力检测方法的具体操作步骤。
1. 设计并搭建图像采集系统首先需要设计并搭建一个图像采集系统，用于采集混凝土梁表面的图像。
该系统应该具备高分辨率、高稳定性、高灵敏度等特点，能够准确地捕捉混凝土梁表面的细微变化。
具体而言，可以采用高清相机、图像处理器、光源等设备，搭建一个集成化的图像采集和处理系统。
2. 采集混凝土梁表面图像在搭建好图像采集系统后，需要对混凝土梁进行表面图像采集。
混凝土的应力应变分析原理
混凝土的应力应变分析原理一、引言混凝土是一种广泛应用于建筑和工程中的材料，它的强度和稳定性对于工程的质量和安全至关重要。
因此，在混凝土的设计和施工过程中，必须对其应力应变分析原理有深刻的认识。
本文将从混凝土的力学性质和应力应变分析方法两个方面，详细阐述混凝土的应力应变分析原理。
二、混凝土的力学性质混凝土是由水泥、砂、石料等原材料混合而成的复合材料，其力学性质受多种因素影响。
以下将从混凝土的组成、内在结构和力学特性三个方面，分别介绍混凝土的力学性质。
1. 混凝土的组成混凝土的主要成分为水泥、砂、石料和水。
水泥是混凝土的胶凝材料，它与水发生反应形成胶体，并与砂、石料等颗粒粘结在一起。
砂和石料是混凝土的骨料，它们的粒径、形状和大小对混凝土的强度和稳定性有很大的影响。
水是混凝土中的溶剂，它的用量和质量也会影响混凝土的性质。
2. 混凝土的内在结构混凝土的内在结构是由水泥胶体、砂粒、石料颗粒和孔隙等构成。
其中，水泥胶体是混凝土的主要结构组成部分，它与砂、石料等颗粒粘结在一起形成坚固的结构体系。
砂、石料等颗粒与水泥胶体之间的间隙称为孔隙，孔隙大小和分布对混凝土的强度和稳定性有很大的影响。
3. 混凝土的力学特性混凝土的力学特性包括弹性模量、泊松比、抗拉强度、抗压强度等。
其中，弹性模量是指混凝土在受力作用下产生的弹性变形与应力的比值，它反映了混凝土的刚度。
泊松比是混凝土在受力作用下产生的横向变形与纵向变形之比，它反映了混凝土的变形性质。
抗拉强度是指混凝土在拉伸状态下的最大承载能力，它是混凝土的重要强度参数之一。
抗压强度是指混凝土在受压状态下的最大承载能力，它也是混凝土的重要强度参数之一。
三、混凝土的应力应变分析方法混凝土的应力应变分析是指在外力作用下，混凝土内部出现应变，从而产生应力的过程。
应力应变分析是混凝土设计和施工的重要基础，下面将从应力分析和应变分析两个方面，分别介绍混凝土的应力应变分析方法。
1. 应力分析混凝土的应力分析是指在混凝土内部受到外力作用时，对混凝土内部产生的应力进行分析。
混凝土地基处理中的应力分析方法
混凝土地基处理中的应力分析方法混凝土地基处理是建筑工程中常见的施工方法，它是指在建筑物地基上加厚一层混凝土，从而增加地基的承载能力，以达到安全、稳定的目的。
在混凝土地基处理中，应力分析是非常重要的一项工作，只有通过应力分析，才能确保混凝土地基处理的效果达到预期。
一、混凝土地基的应力分析基础混凝土地基处理的应力分析基础是力学原理，主要包括弹性力学和塑性力学两个方面。
1.弹性力学：弹性力学是指物体在受到外力作用下，发生形变时，当外力消失时，物体恢复原来的形状和大小的能力。
在混凝土地基处理中，弹性力学主要用于计算地基的弹性模量，以及地基在承受荷载时的弹性变形。
2.塑性力学：塑性力学是指物体在受到外力作用下，发生形变时，当外力消失时，物体不能恢复原来的形状和大小的能力。
在混凝土地基处理中，塑性力学主要用于计算地基的塑性模量，以及地基在承受荷载时的塑性变形。
二、混凝土地基处理的应力分析方法在混凝土地基处理的应力分析中，主要有以下几种方法：1.传统方法：传统方法是指根据地基的弹性模量和荷载的大小，计算地基在承受荷载时的弹性变形和应力分布。
传统方法需要考虑地基的荷载-位移曲线，以及地基的荷载-应力曲线，这些曲线需要通过试验来确定。
传统方法的优点是计算简单，但缺点是无法考虑地基的塑性变形，因此在实际工程中往往不太适用。
2.有限元方法：有限元方法是一种计算机辅助设计的方法，它将地基分割成许多小的单元，通过计算每个单元的应力状态，来计算整个地基在承受荷载时的应力分布和变形情况。
有限元方法需要考虑地基的弹性模量、塑性模量、泊松比等参数，这些参数需要通过试验或经验公式来确定。
有限元方法的优点是可以考虑地基的塑性变形，计算精度较高，但缺点是计算复杂，需要计算机软件的支持。
3.分层法：分层法是一种将地基分层计算的方法，它将地基分成多个层次，分别计算每个层次的应力状态和变形情况，最后将各层次的结果综合起来，得到整个地基在承受荷载时的应力分布和变形情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土应力分析方法
一、简介
混凝土是一种广泛应用于建筑、桥梁、道路、水利工程等领域的材料，其应力分析方法对于保证工程结构的安全性和可靠性至关重要。
混凝
土应力分析方法涉及到材料力学、结构力学、数学等多个学科，需要
综合运用各种理论与实践经验。
本文将从混凝土应力分析的基本原理、影响因素、计算方法等多个方
面进行详细介绍，并结合具体实例进行分析，旨在为工程师和研究者
提供一份全面、详细的参考。
二、混凝土应力分析的基本原理
混凝土的应力分析是建立在材料力学、结构力学和工程力学等基础理
论基础上的，其基本原理包括以下几个方面：
1. 应力的定义和分类
应力是指单位面积内受到的力的大小和方向，分为正应力、切应力和
等效应力。
其中正应力是指垂直于面元的力，切应力是指平行于面元
的力，等效应力是指正应力和切应力合成的结果。
2. 弹性力学原理
弹性力学原理是指材料在一定范围内受到外力作用后，能够恢复原有
形状和大小的性质。
混凝土在外力作用下，会出现弹性变形和塑性变形，其中弹性变形是可逆的，塑性变形是不可逆的。
3. 破坏理论
破坏理论是指当外力作用超过材料承受能力时，材料会发生破坏的现象。
混凝土的破坏常用的理论包括极限强度理论、能量原理、应变能
密度原理等。
三、影响混凝土应力分析的因素
混凝土应力分析的结果受到多种因素的影响，主要包括以下几个方面：
1. 混凝土的强度
混凝土的强度是指其在强度试验中承受的最大压力或拉力。
混凝土的
强度与材料的组成、制备工艺、养护条件等有关。
2. 混凝土的应力历史
混凝土在使用过程中会受到多种应力的作用，如外载荷、温度变化、
湿度变化等。
不同的应力历史对混凝土的强度和变形特性有不同的影响。
3. 混凝土的几何形状和尺寸
混凝土的几何形状和尺寸对其受力情况有直接影响。
例如，混凝土中
的裂缝对其受力情况有很大的影响，而混凝土的截面形状和尺寸也会
影响其受力情况。
4. 环境条件
混凝土的应力分析也受到环境条件的影响，如温度、湿度、酸碱度等。
不同的环境条件会对混凝土的物理性质和化学性质产生不同的影响，
从而影响其应力分析结果。
四、混凝土应力分析的计算方法
混凝土应力分析的计算方法应综合运用弹性力学、塑性力学、破坏理
论等多种理论和经验。
常用的混凝土应力分析方法包括以下几种：
1. 杆件法
杆件法是指将混凝土结构化简成若干个杆件，对每个杆件进行应力分析，最后将结构的整体应力分析出来。
杆件法适用于形状简单的混凝
土结构，如桥梁、楼房等。
2. 有限元法
有限元法是将结构分割成若干个小单元，对每个小单元进行应力分析，最后通过计算得出整个结构的应力分布情况。
有限元法适用于形状复
杂的混凝土结构，如坝体、隧道等。
3. 塑性极限分析法
塑性极限分析法是一种基于破坏理论的应力分析方法，它通过确定混
凝土结构的塑性极限状态，来评估结构的承载能力和安全性。
塑性极
限分析法适用于混凝土结构的破坏状态分析和承载能力评估。
4. 损伤力学方法
损伤力学方法是一种基于损伤力学理论的应力分析方法，它考虑了混
凝土材料的损伤特性，对混凝土结构的破坏行为进行分析和预测。
损
伤力学方法适用于混凝土结构的破坏状态分析和寿命评估。
五、混凝土应力分析的实例分析
为了更好地说明混凝土应力分析方法的实际应用，以下将以混凝土桥梁为例进行分析。
1. 桥梁基本信息
假设某座混凝土桥梁的跨度为20m，宽度为10m，高度为5m，使用的混凝土标号为C40，受到的荷载为1000kN。
2. 杆件法分析
将桥梁结构划分为若干个杆件，对每个杆件进行应力分析。
假设横向方向划分为10个杆件，纵向方向划分为4个杆件。
由于桥梁为梁式结构，只考虑横向杆件的应力分析。
横向第1个杆件：长度为2m，荷载为250kN，弯矩为625kN·m，计算得出正应力为15.63MPa，切应力为0，等效应力为15.63MPa。
横向第2个杆件：长度为2m，荷载为500kN，弯矩为1250kN·m，计算得出正应力为31.25MPa，切应力为0，等效应力为31.25MPa。
横向第3个杆件：长度为2m，荷载为750kN，弯矩为1875kN·m，
计算得出正应力为46.88MPa，切应力为0，等效应力为46.88MPa。
横向第4个杆件：长度为2m，荷载为1000kN，弯矩为2500kN·m，计算得出正应力为62.5MPa，切应力为0，等效应力为62.5MPa。
横向第5个杆件：长度为2m，荷载为750kN，弯矩为1875kN·m，
计算得出正应力为46.88MPa，切应力为0，等效应力为46.88MPa。
横向第6个杆件：长度为2m，荷载为500kN，弯矩为1250kN·m，
计算得出正应力为31.25MPa，切应力为0，等效应力为31.25MPa。
横向第7个杆件：长度为2m，荷载为250kN，弯矩为625kN·m，计算得出正应力为15.63MPa，切应力为0，等效应力为15.63MPa。
通过对每个杆件的应力分析，可以得到整个桥梁结构的应力分布情况。
3. 有限元法分析
将桥梁结构分割成若干个小单元，对每个小单元进行应力分析。
假设
分割成100个小单元，通过有限元软件进行模拟计算，得到桥梁结构
的应力分布情况。
4. 塑性极限分析法
通过塑性极限分析法，确定桥梁结构的塑性极限状态，评估其承载能力和安全性。
假设桥梁结构的承载能力为2000kN，通过塑性极限分析法计算得到其塑性极限状态下的应力分布情况。
六、结论
混凝土应力分析方法是建立在多个学科理论和实践经验基础上的，其结果不仅关系到工程结构的安全性和可靠性，也对混凝土材料的研究和应用有着重要的意义。
本文主要从混凝土应力分析的基本原理、影响因素、计算方法等方面进行了详细介绍，并结合具体实例进行了分析，旨在为工程师和研究者提供一份全面、详细的参考。
