真空热水机组介绍
真空热水炉培训课件
对维修过程进行记录，方便后期查 阅
05
真空热水炉的安全使用规范
安全注意事项
严格遵守真空热水炉使用说明书中的安全规定和操作 规程。
保持设备及其周边环境的清洁和整洁，避免杂物和无 关人员靠近。
在操作前确保对设备进行充分的检查和维护，包括真 空泵、管道、阀门等部件。
在操作过程中不得随意触碰设备，以免发生意外事故 。
设置加热温度
根据实际需要，在热水炉的控制面板上设 置加热温度。
打开水源开关
打开热水炉的水源开关，确认水已经开始 流动。
启动加热
按下加热按钮，开始对水进行加热。
操作注意事项
不要在密闭环境中使用
真空热水炉需要在通风良好的环境 中使用，避免在密闭空间中使用， 防止出现意外。
定期检查设备
定期对真空热水炉进行检查和维护 ，包括检查电源、水源、加热器等 部件是否正常工作。
工业领域
随着工业用户对高品质蒸汽的需 求增加，真空热水炉在工业领域 的应用也在逐步扩大，如化工、 制药、造纸等行业。
分布式能源
真空热水炉作为一种分布式能源 系统的重要组成部分，具有较高 的能源利用效率和较低的污染排 放，因此在分布式能源领域具有 广阔的应用前景。
对使用者的建议
重视设备选型
在选择真空热水炉时，需要根 据实际需求进行选型，选择适
真空热水炉能够在较低的工作压力 下运行，提高设备的热效率和安全 性。
温度范围
真空热水炉的加热温度范围广泛， 能够满足不同工艺的需求。
出水压力
在出水压力较低的情况下，真空热 水炉仍能够保持较高的热效率和出 水温度。
能效比
真空热水炉的能效比高，能够节省 能源消耗，降低运行成本。
真空热水锅炉原理及技术介绍
真空热⽔锅炉原理及技术介绍真空热⽔锅炉原理真空锅炉⼯作原理为单热管原理，是利⽤热媒在不同的压⼒下沸腾温度不同的特性来进⾏⼯作的。
在真空锅炉所⼯作的负压状态下,燃料燃烧使热媒⽔温度上升⾄饱和温度，并在⽔⾯产⽣相同温度的负压蒸汽。
此时向热交换器(供热⽔或采暖)内通冷⽔, 负压蒸⽓通过凝结换热把换热器内的冷⽔加热成温⽔，并通⾄⽤户处,⽽负压蒸⽓则被冷却凝结成⽔滴滴回⽔⾯再被加热,从⽽完成整个相变换热循环过程。
相同条件下，相变换热量是⽔-⽔换热量的10多倍。
真空的特点根据真空度的不同，内部⽔的沸点会随之变化.例如：在完全真空状态下，⽔在0℃开始沸腾，但在零度以上真空压⼒下，⽔会在更⾼⼀点的温度中才能沸腾。
⽔在真空状态下更容易引起沸腾.(与在⾼⼭处烧开⽔更容易达到沸腾是⼀样的道理)1.寿命为半永久型(长寿命设计)定量的热媒⽔,真空状态没有腐蚀,不必担⼼⽔垢的产⽣2.防⽌锈⽔的产⽣热交换器使⽤了(供⽔,采暖) 抗内腐蚀性强的不锈钢钢管.集箱内部做了覆膜处理能更好地抑制腐蚀，始终能供给⼲净的⽔源。
3.热交换能⼒强因为，炉体内的热媒⽔量少，在初期⼏乎没有预热负荷的损失，在节约能源费⽤⽅⾯是⼀个崭新的产品。
4.安全设计及⽆需报装负压运⾏，没有膨胀爆炸的可能。
并且不受监检，不必办理安装报批⼿续。
5.能够进⾏增设及⼤容量的使⽤。
充分显⽰了管类锅炉的特点。
⾼度与宽度相对来说都很⼩，能够在狭窄的空间内进⾏安装。
6.⼀机多⽤⼀台锅炉可以满⾜多种需要，内置换热器可带压使⽤，系统安装简单；相互独⽴；7.智能控制数字化控制，液晶屏幕，中⽂显⽰，操作简单，可实现⽹络控制；使⽤⽤途真空热⽔锅炉能满⾜采暖、热⽔、游泳池加热等⽅⾯的需要根据使⽤⽬地的不同，将锅炉内置的热交换器分为1组换热器--采暖或热⽔单个系统- 1回路⽅式,2组换热器--采暖和供⽔2个系统- 2回路⽅式.操作原理真空热⽔加热器的内部维持了完全真空标准状态下的锅炉即在完全⽆热的标准状态下锅炉内部即真空部的压⼒为-76 cmHg。
真空热水锅炉主要特点
真空热水锅炉主要特点作者：发布于：2012-08-29 15:00:29 点击量：10 真空热水锅炉真空热水机组是利用水在不同的压力下，沸腾温度有所差异的特性来进行工作的。
在一个大气压下，水的沸腾温度是100℃，而在6mmHg的压力下，水的沸腾温度则为4℃。
真空热水机组则是在200mmHg~500mmHg的压力范围内工作的，对应的出水温度则为66~88℃，在真空热水机组所工作的压力下，燃烧使热媒水温度上升至饱和温度，并在水面产生相同温度的蒸汽。
此时向热交换（供热水或采暖）内通水，管内的冷水被管外的水蒸汽加热成温水并通至用户处，而管外的水蒸汽则被冷却凝结水滴滴回水面被加热，从而完成整个循环过程。
真空热水锅炉主要特点☆真空热水机组始终在负压状态下运行，永无膨胀爆炸的危险，具有常压和有压锅炉所无法比拟的安全可靠性；☆内置式不锈钢换热器，换热效率高，水质清洁；☆烟管内置拢流片，增加了换热效果，使结构更加紧凑；☆进口燃烧器，高效燃烧，噪音、废气排放极低，达到国家一类地区要求；☆整体采用方形结构，整体喷涂，外形紧凑美观。
☆烟管内设有螺旋扰流片，强化了传热，提高了锅炉效率，降低了运行成本。
☆间接式加热：本体负压，系统承压；☆大炉胆技术：有效增加了机组辐射受热面积，降低了NOX排放量；☆炉水采用高纯水，确保炉体内部永不结垢、腐蚀。
☆真空热水锅炉锅炉与换热器的一体化设计，节省空间，大大减少占地面积。
☆采用锅壳式全湿背三回程结构，动态加热，换热充分。
☆锅炉在负压状态下低温运行，安全可靠。
☆全自动控制系统，无须专人值守。
☆进口燃烧器，高效燃烧，噪音、废气排放极低。
☆独特的脉冲水位检测电路结构，性能可靠。
☆进/出水温度显示功能更加方便地掌握锅炉及系统的运行状况。
☆采用高级离心玻璃棉多层保温，热损失少。
13燃油真空热水机组技术响应表序号技术内容参数提供备注 1 单台机组额定功率（KW）1395 2 数量（台） 2 3 型式卧式 4 采暖换热器换热量（KW） 935 5 采暖热水回水温度 50℃ 6 采暖热水供水温度 60℃ 7 卫生热水换热器换热量（KW）460 8 卫生热水回水温度 40℃ 9 卫生热水出水温度 60℃ 10 换热器额定工作压力（Mpa）1.0MPa 11 换热器材质由投标方提供 12 负荷调节范围（％） 20～120 13 炉水容量（L）由投标方提供14 燃烧器效率（％）≥99 15 燃烧控制方式多段式调节16 使用燃料轻柴油低位热值：10400kcal/kg17 传热面积（m2）由投标方提供18 额定负荷热效率（％）≥90 19 排烟温度（℃）由投标方提供 20 进油口管径（mm）由投标方提供 21 进油口方式由投标方提供 22 额定轻柴油耗量（kg/h）由投标方提供 23 燃烧器点火方式电子点火24 运行噪音（db）由投标方提供一米处且不带消音装置25 控制器控制界面中文26 控制系统 PLC编程控制全自动控制和显示，自动记录带BA接口 27 机组外形尺寸由投标方提供 28 机组自重（ｔ）由投标方提供 29 机组使用寿命由投标方提供 30安全保护装置由投标方提供此表在不改变表式的情况下，可自行制作2.2 询价设备技术要求：2.2.1 本次询价的为燃气真空热水锅炉机组，要求为供应商生产的最新型号的产品，设计先进，结构合理，能效比高，寿命长，运行可靠，故障率低。

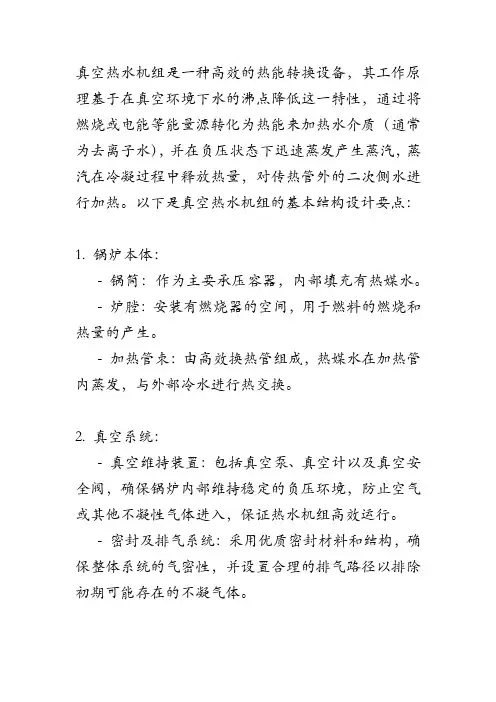

真空热水机组设备结构设计
真空热水机组是一种高效的热能转换设备，其工作原理基于在真空环境下水的沸点降低这一特性，通过将燃烧或电能等能量源转化为热能来加热水介质（通常为去离子水），并在负压状态下迅速蒸发产生蒸汽，蒸汽在冷凝过程中释放热量，对传热管外的二次侧水进行加热。
以下是真空热水机组的基本结构设计要点：1. 锅炉本体：- 锅筒：作为主要承压容器，内部填充有热媒水。
- 炉膛：安装有燃烧器的空间，用于燃料的燃烧和热量的产生。
- 加热管束：由高效换热管组成，热媒水在加热管内蒸发，与外部冷水进行热交换。
2. 真空系统：- 真空维持装置：包括真空泵、真空计以及真空安全阀，确保锅炉内部维持稳定的负压环境，防止空气或其他不凝性气体进入，保证热水机组高效运行。
- 密封及排气系统：采用优质密封材料和结构，确保整体系统的气密性，并设置合理的排气路径以排除初期可能存在的不凝气体。
3. 水循环系统：- 水泵：用于驱动一次侧热媒水和二次侧供暖或生活热水之间的循环流动。
- 水箱：储存冷水或者供应热水，保证系统水量充足，同时起到稳定系统压力的作用。
- 水位计与自动补水装置：监控并调节热媒水和用户侧水位，确保水位正常，且当水位下降时能够自动补充水分。
4. 控制系统：- 自动控制系统：集成有温度传感器、压力传感器、流量控制器等元件，实现对燃烧过程、水温、压力、水流的实时监测和精确控制。
- 安全保护系统：包括但不限于超温报警、低水位保护、极限真空保护、过热保护等功能，确保整个系统安全运行。
5. 燃烧与供能系统：- 燃烧器：根据使用能源类型（燃油、燃气、电力等）配置相应的燃烧器，提供热源。
- 燃料输送与存储系统：包括燃料储罐、输油管道或燃气输送管道等，符合消防与安全规范要求。
6. 热交换部件：- 采用高效传热材质制造的热交换器，如不锈钢SUS444等，增强传热效率和耐腐蚀性能。
总体而言，真空热水机组的设计必须兼顾到安全性、高效性和耐用性，确保在长期运行中保持良好的性能和较低的维护成本。
绿象真空热水机组的应用及发展
真空热水机组的应用及发展河北保定太行集团有限责任公司邸亚芹冯丽英闫红霞摘要：本文主要介绍了真空热水机组的结构原理及主要特点、应用范围、系统流程，并与目前常用的几种热水锅炉进行了性能比较，运行安全、恒温、高效，在今后的实际应用中将会越来越广泛。
关键词：真空热水机组安全恒温高效节能真空热水机组也叫真空热水锅炉，又称真空相变热水锅炉。
是指正常工作时,锅炉内部介质压力低于大气压，通过相变换热方式加热冷水的锅炉。
真空热水锅炉的基本原理诞生于1972年苏黎士理工大学。
1975年日本TAKUMA(田熊)公司据此原理开发出了真空热水锅炉，并获发明专利，后来逐步在全世界得到推广，但以亚洲国家为主。
在日本、韩国有TAKUMA、庆东等知名真空锅炉生产企业。
国内在80年代后期就有一些厂家研制真空热水锅炉，但由于技术方面的问题，主要是无法解决锅炉在密封的真空状态下水和铁发生电化学反应生成不相溶气体导致真空度不断下降的问题，一直未得到推广。
90年代韩国的生产企业相对进入中国市场，后期国内开始有锅炉厂家生产真空锅炉，2005年开始国产化。
2002年国家质监局发布真空热水锅炉免检文件后真空热水锅炉的市场得到了迅速发展。
2013年河北保定太行集团——绿象真空热水机组陡然崛起，成为恒温真空热水机组技术的开创者。
本文就绿象真空热水机组的特点及应用做一简单描述。
1、热水锅炉分类热水锅炉又分为：承压热水锅炉，常压热水锅炉，真空热水机组(真空热水锅炉)。
1.1承压热水锅炉：承压热水锅炉是在锅筒内装满水，通过炉膛直接燃烧加热形成热水。
由于锅炉出水温度较高，一般承压锅炉的进出水温为95℃~70℃。
而空调系统的供回水温为50℃~60℃，这样系统就需要另设水—水换热器。
这使空调热水系统中必须设有一次水和二次水两个系统，系统比较复杂，机房面积较大。
1.2常压热水锅炉：常压热水锅炉也称为大型燃油热水器。
是锅炉燃烧加热热煤水，而将换热盘管浸在热媒水中。
真空机组使用说明及注意事项范文
真空机组使用说明及注意事项范文一、真空机组的基本介绍真空机组是一种常用的工业设备，主要用于将工作环境中的空气或其他混合气体排出，形成一定的真空度。
真空机组通常由真空泵、电机、控制系统和配套管道组成。
根据不同的使用需求，真空机组可以有多种型号和配置，如单台泵的简单机组、多台泵的复杂机组等。
二、真空机组的使用说明1. 真空机组应放置在干燥、通风良好的场所，远离易燃易爆物品，并且保持平稳的安装位置，确保机组的稳定性和安全性。
2. 在正式使用前，应先检查机组各个部件是否完好，特别是电机和泵的连接处是否松动，是否存在漏气现象。
3. 启动前应检查电源和电压是否符合机组的要求，确保电源和电线的接地良好，以免发生电击或火灾等事故。
4. 启动机组前，应先打开进、出口阀门，待真空泵达到正常工作状态后，再逐步关闭进、出口阀门，使机组形成真空。
5. 在使用过程中要定期检查泵的油位，确保泵的润滑条件良好。
如果需要更换泵油，应选择适当的泵油类型，并且根据泵的使用频率进行定期更换。
6. 如果机组需要长时间停用，应先关闭电源，清理内部的杂质和泵油，同时对机组进行维护保养，确保机组的长期性能稳定。
三、真空机组的注意事项1. 在操作真空机组时，应注意身体安全。
切勿将手指或其他物品放入机组内部，以免发生意外。
2. 在清洁和维护机组时，应先关闭电源，等待机组完全停止工作后再进行操作。
切勿在机组运转时打开机箱，以免发生触电或被吸入机组内的气体。
3. 启动真空机组时，应从低速启动，逐步增加转速，以免造成电机过载或泵叶损坏。
4. 在机组停止工作后，应先关闭进、出口阀门，再关闭电源。
切勿直接切断电源，以免发生反冲的气流导致机组内的污物倒流至外部。
5. 使用真空机组时应严格遵守操作手册中的要求，不得超负荷使用机组或超过机组的额定工作条件，以免损坏机组或引发其他安全问题。
6. 定期检查机组的工作状态和性能指标，如压力、流量等，并根据需要进行维修和更换部件。
力聚第六代超低氮燃气真空热水机组
编者按：为推进国家节能减排目标的实现,增强全体公民的资源节约和环境保护意识，实施全民节能行动，形成全社会共同参与、共同促进节能减排的良好氛围，本刊从今年第4期开始将“节能技术与产品”栏目分拆成“节能技术”与“节能产品”两个栏目。
在“节能技术”栏目中，继续保持刊登节能和资源综合利用领域内的各项节能技术、设计、工艺及技术诀窍类论文。
在“节能产品”栏目中，将刊登有关实践应用的典型节能产品、资源综合利用产品等进行宣传推广，以促进用能单位能效提升，进一步推进产业转型升级、节能降耗，加快节能产业绿色发展,深化生态文明建设。
力聚第六代超低氮燃气真空热水机组1基本信息产品名称:力聚第六代超低氮燃气真空热水机组规格型号:YHZRQ产品类型:锅炉（窑炉）类生产企业:浙江力聚热水机有限公司2企业介绍浙江力聚公司始创于1997年，总部位于浙江杭州，以50万元起步，目前已成为国内技术力量最强、规模最大的超低氮燃气锅炉生产企业,现有员工580人，生产基地总面积260亩,年生产燃气锅1万蒸t。
公司已获得国家专利65项，全球独创的WCB水冷预混燃烧技术,NO X 排放达到世界先进水平，满足我国最严格的超低氮排放标准。
公司核上海节能No.092020心产品有超低氮燃气真空热水锅炉、超低氮蒸汽锅炉、免监检蒸汽发生器。
公司以“众力凝聚、科技创新、服务社会”为经营理念，坚持走专业化发展之路，致力于为用户提供更安全、更节能、更智能的供热解决方案。
3产品介绍力聚第六代超低氮燃气真空热水机组是将水冷预混燃烧技术和真空锅炉制造技术相结合，创造出安全高效的真空锅炉典范。
力聚第六代超低氮燃气真空热水机组具有真空锅炉本身的优势，锅炉本体负压运行，热媒水封闭循环，不增加，不减少，杜绝了锅炉结垢和氧腐蚀的问题，寿命长达20年以上。
力聚第六代超低氮燃气真空热水机组可以内置多组换热器，分别承受不同的系统压力，实现不同的换热量和供回水温度，节省供热系统占地面积，提供供热系统效率，降低设备运行维护成本。
超低氮真空热水机组原理
超低氮真空热水机组原理今天咱来唠唠超低氮真空热水机组的原理，这东西听起来是不是有点高大上？其实啊，没那么神秘啦。
咱先说说这真空是咋回事。
你想啊，这真空热水机组就像一个特别的小世界，里面有一部分是处于真空状态的。
为啥要真空呢？这就好比给热水机组创造了一个独特的小环境。
在这个真空环境里啊，水的沸点就变得特别低了。
就像在高原上，水不到100度就烧开了，在这个真空里也是类似的道理。
这样一来呢，水就能在比较低的温度下就开始产生蒸汽啦。
再来说说这超低氮。
氮这个东西啊，在燃烧的时候是个关键因素。
传统的一些设备燃烧的时候，氮氧化物的排放量比较高。
但是咱这个超低氮真空热水机组就不一样啦。
它在燃烧这一块可是有很多巧妙的设计呢。
一般来说，它采用的是特殊的燃烧技术。
比如说，它会让燃料和空气的混合比例达到一个超级精确的状态。
这就好比厨师做菜，调料的比例得刚刚好才能做出美味佳肴一样。
燃料和空气混合得恰到好处，就能让燃烧更加充分，这样就不会产生过多的氮氧化物啦。
那这个热水是怎么来的呢？前面不是说在真空环境下，水容易产生蒸汽嘛。
这个蒸汽啊，它可是个大忙人。
蒸汽在机组里到处跑，它会把热量传递给那些需要加热的水。
就像一群热心的小助手，把自己的热量无私地分给别的水。
这些热量传递的过程也是很有讲究的。
它通过一些特制的管道啊，热交换器之类的东西。
这些部件就像是一个个小驿站，蒸汽在这里把热量传递出去，然后自己又变回水，重新回到原来的地方，继续下一轮的工作。
你可能会想，这机组怎么知道什么时候该干活，什么时候该休息呢？这里面啊，还有控制系统这个小管家呢。
这个控制系统可聪明啦，它就像一个小管家婆一样，时刻关注着机组的各种情况。
它能感知到水温啊，压力啊之类的参数。
如果水温不够了，它就会指挥机组开始工作，让燃烧开始，产生蒸汽来加热水；如果水温已经达到要求了，它就会让机组休息休息，别浪费能源。
而且啊，这个超低氮真空热水机组还有一个很贴心的地方。
它在运行的时候很安静，不会像有些设备那样，轰隆隆的像个大怪兽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、设备介绍
真空热水机组是由加热器、负压蒸汽室、热媒水等组成。
机组整体为一个大型重力式热管，热媒水被加热后产生负压蒸汽，在热交换器表面凝结并释放出大量的汽化热，加热热交换器中的水，使其达到设定的温度并输送给用户空调和卫生热水。
冷凝水在重力的作用下重回到热媒水中，热媒水不断在密闭的机组内进行沸腾一蒸发一凝结一热媒水的循环。
优点：
1.自动化程度高，可实现全自动运行。
2.锅筒内采用负压蒸气室，安全系数高。
3.热交换器采用紫铜管，使出口热水非常卫生，可直接使用。
4.功能齐全，可实现一机多用。
产品结构照片:
2、技术参数表JGZK1.4-YQ。
