基于Matlab系统辨识的参数辨识与仿真
基于Matlab系统辨识的参数辨识与仿真
【摘要】论述了系统辨识的基本理论，分别用最小二乘法参数辨识和辅助变量法参数辨识。
根据Matlab系统辨识工具箱中的一些基本函数，结合实例来熟悉基于系统辨识工具箱的建模方法。
【关键词】Matlab;参数辨识;最小二乘法;辅助变量法
1.系统辨识的基本理论
系统辨识是根据系统的输入输出的时间函数来确定描述系统行为的数学模型，是现代控制理论中的一个分支。
对系统进行分析的主要问题是根据输入时间函数和系统的特性来确定输出信号。
它包括确定系统数学模型结构和估计其参数的方法。
系统辨识的流程如图1所示。
图1 系统辨识过程流程图
2.模型参数辨识的方法
系统辨识包括模型阶次辨识和参数辨识。
经典参数辨识的方法主要有他包括脉冲响应法、阶跃响应法、频率响应法、最小二乘法、相关分析法、谱分析法和极大似然法等，其中最小二乘法是最基本和最经典的，也是其他方法基本的思想的来源。
比如辅助变量法。
2.1 最小二乘法辨识
考虑如下CAR模型：
（1）
参数估计的任务是根据可测量的输入和输出，确定如下个参数：
对象（1）可以写成如下最小二乘形式：
（2）
现有L组输入输出观测数据：
利用最小二乘法得到系统参数的估计值为：
（3）
2.2 辅助变量法辨识
当为有色噪声时，利用最小二乘法进行参数辨识时往往得不到无偏一致的参数估计量。
在这个时候可以引入变量，然后利用最小二乘法进行辨识就可得到无偏一致的参数估计量。
因此，对于线性或本质线性系统，其过程的模型都可以化成最小二乘形式，考虑如下所示的模型方程：
（4）
将上式写成最小二乘格式，则得：
假定存在一个辅助变量矩阵，维数与H相同，它满足以下极限特性：
式中Q是非奇异矩阵。
如果辅助变量满足上述条件，则有：
（5）
图2 系统仿真图
3.建模实例
3.1 非参数模型辨识
某被控对象的数学模型可以表示为：，式中：
;
为白噪声，编制MATLAB程序，分别对上述对象进行ARX建模和辅助变量法建模，并比较两种方法得到的脉冲响应。
程序：
clf;
A=[1 -0.5 0.7];B=[0 1 0.5];
tho=poly2th（A，B）
u=idinput（300，’rbs’）;
y=idsim（[u，randn（300，1）]，tho）;
z=[y u];
ir=iv4（z，[2 2 1]）
Discrete-time IDPOLY model：A（q）y（t）=B（q）u（t）+e（t）A（q）=1-0.5328 q1+0.691 q2
B（q）=0.9245 q1+0.4155q2
Estimated using IV4 from data set z
Loss function 1.04941 and FPE 1.07777
Sampling interval：1
th=arx（z，[2 2 1]）
Discrete-time IDPOLY model：A（q）y（t）=B（q）u（t）+e（t）A（q）=1-0.4918 q1+0.7088 q2
B（q）=0.9307 q1+0.4477 q2
Estimated using ARX from data set z
Loss function 1.03855 and FPE 1.06662
Sampling interval：1
imp=[1;zeros（19，1）];
irth1=idsim（imp，ir）;
irth=idsim（imp，th）;
plot（irth1）
hold on
plot（irth，’r’）
title（‘impulse responses’）
系统仿真图如图2所示。
利用GUI图形用户界面进行辨识，如图3所示：
图3 GUI for identification
在Import输入输出数据后就可以在主界面的Estimate下拉列表中选择Parame-terMpdels命令进入模型辨识界面.在模型辨识界面可以进行模型选择，模型阶次的选择，当选择好参数后进行Estimate，得到辨识结果（如图4、图5所示）：
图4 辨识结果
图5 辨识结果
可以看到辨识结果同直接输入命令得到的结果相同，原因在于图（下转封三）（上接第199页）形界面调用的命令和程序代码调用的命令是一样的。
3.2 参数模型辨识
对时间序列：
分别采用最小二乘法估计、辅助变量法进行AR模型估计，并绘制频谱图.式中为有色噪声。
程序：
v=randn（501，1）;
y=sin（[1：500]’*1.2）+sin（[1：500]’*1.5）+0.2*v（[1：500’]）+0.1*v（[1：500]）;
thiv=ivar（y，4）;
thls=ar（y，4）;
giv=th2ff（thiv）;
gls=th2ff（thls）;
figure（1）
bodeplot（gls，’--’）
hold on
bodeplot（giv，’r’）
系统仿真图为：
图6 系统仿真图
4.结论
通过介绍系统辨识基本理论，最小二乘辨识和辅助变量辨识方法。
利用MTALAB系统辨识工具箱进行了实例仿真，通过两种不同的方法得到了相同的辨识结果。
引用的例子辨识结果较好，如果改变模型参数，辨识精度将会受影响，辨识结果受模型结构以及噪声的影响较为严重，具体内容不在本文内容研究之内。
在具体辨识时要根据具体情况采用不同的方法。
参考文献
[1]潘立登，潘仰东.系统辨识与建模[M].北京：化学工业出版社.
[2]齐晓慧，黄建群，董海瑞，杨志军.现代控制理论及应用[M].北京：国防工业出版社.
[3]郑征，田书.基于Matlab的辅助变量法参数辨识与仿真[J].计算机应用与软件，2004，21（7）：127-129.
[4]齐晓慧，田庆民，董海瑞.基于Matlab系统辨识工具箱的系统建模[J].兵工自动化，2006，25（10）：88-90.
[5]刘数军，盖晓华，樊京，崔世林.MATLAB7.0控制系统应用与实例[M].北京：机械工业出版社，2006.。
最小二乘参数辨识的matlab仿真程序注释与剖析
最小二乘一次完成算法的MATLAB 仿真 例2-1 考虑仿真对象)()2(5.0)1()2(7.0)1(5.1)(k v k u k u k z k z k z +-+-=-+-- (2-1)其中，)(k v 是服从正态分布的白噪声N )1,0(。
输入信号采用4阶M 序列，幅度为1。
选择如下形式的辨识模型)()2()1()2()1()(2121k v k u b k u b k z a k z a k z +-+-=-+-+ (2-2)设输入信号的取值是从k =1到k =16的M 序列，则待辨识参数LS θˆ为：LSθˆ=L τL 1L τL z H )H H -( （2-3）其中，被辨识参数LSθˆ、观测矩阵z L 、H L 的表达式为 ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=2121ˆb b a a LSθ,⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=)16()4()3(z z z L z ，⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡------=)14()2()1()15()3()2()14()2()1()15()3()2(u u u u u u z z z z z z L H(2-4)例2-1程序框图如图2.1所示：例2-1Matlab仿真程序如下：%二阶系统的最小二乘一次完成算法辨识程序，文件名：FLch3LSeg1.mu=[-1,1,-1,1,1,1,1,-1,-1,-1,1,-1,-1,1,1]; %系统辨识的输入信号为一个周期的M序列z=zeros(1,16); %定义输出观测值的长度for k=3:16z(k)=1.5*z(k-1)-0.7*z(k-2)+u(k-1)+0.5*u(k-2); %用理想输出值作为观测值endsubplot(3,1,1) %画三行一列图形窗口中的第一个图形stem(u) %画输入信号u的径线图形subplot(3,1,2) %画三行一列图形窗口中的第二个图形i=1:1:16; %横坐标范围是1到16，步长为1plot(i,z) %图形的横坐标是采样时刻i, 纵坐标是输出观测值z, 图形格式为连续曲线subplot(3,1,3) %画三行一列图形窗口中的第三个图形stem(z),grid on %画出输出观测值z的径线图形，并显示坐标网格u,z %显示输入信号和输出观测信号%L=14 %数据长度HL=[-z(2) -z(1) u(2) u(1);-z(3) -z(2) u(3) u(2);-z(4) -z(3) u(4) u(3);-z(5) -z(4) u(5) u(4);-z(6) -z(5) u(6) u(5);-z(7) -z(6) u(7) u(6);-z(8) -z(7) u(8) u(7);-z(9) -z(8) u(9)u(8);-z(10) -z(9) u(10) u(9);-z(11) -z(10) u(11) u(10);-z(12) -z(11) u(12) u(11);-z(13) -z(12) u(13) u(12);-z(14) -z(13) u(14) u(13);-z(15) -z(14) u(15) u(14)] %给样本矩阵H L赋值ZL=[z(3);z(4);z(5);z(6);z(7);z(8);z(9);z(10);z(11);z(12);z(13);z(14);z(15);z(16)] % 给样本矩阵z L赋值%Calculating Parametersc1=HL'*HL; c2=inv(c1); c3=HL'*ZL; c=c2*c3 %计算并显示θˆLS%Display Parametersa1=c(1), a2=c(2), b1=c(3),b2=c(4) %从θˆ中分离出并显示a1、a2、b1、b2LS%End例2-1程序运行结果：u =[ -1，1，-1，1，1，1，1，-1，-1，-1，1，-1，-1，1，1]z =[ 0，0，0.5000，0.2500，0.5250，2.1125， 4.3012，6.4731，6.1988，3.2670，-0.9386， -3.1949，-4.6352，6.2165，-5.5800，-2.5185] HL =1.0000-1.0000-0.5000 0 -1.0000 1.0000 -0.2500 -0.5000 1.0000-1.0000-0.5250 -0.2500 1.0000 1.0000 -2.1125 -0.5250 1.0000 1.0000 -4.3012 -2.1125 1.0000 1.0000 -6.4731-4.3012 -1.0000 1.0000-6.1988-6.4731 -1.0000 -1.0000-3.2670-6.1988 -1.0000 -1.00000.9386-3.2670 1.0000 -1.00003.19490.9386 -1.0000 1.00004.63523.1949 -1.0000 -1.00006.21654.6352 1.0000 -1.00005.58006.2165 1.0000 1.0000（14*4）ZL =[ 0.5000，0.2500，0.5250，2.1125，4.3012，6.4731，6.1988，3.2670，-0.9386，-3.1949， -4.6352，-6.2165，-5.5800，-2.5185]T （14*1）c =[ -1.5000，0.7000，1.0000，0.5000]Ta1 = -1.5000 a2 = 0.7000 b1 = 1.0000 b2 =0.5000-101-10010-10010对比：)()2(5.0)1()2(7.0)1(5.1)(k v k u k u k z k z k z +-+-=-+-- (2-1) 可以看出,由于所用的输出观测值没有任何噪声成分，所以辨识结果无任何误差。
系统辨识与自适应控制MATLAB仿真第5章模型参考自适应控制
[ky]
k
(t)
(t)
(5-13)
10
由式（5-13）和上式有
(t) k(t) (t)
(5-14)
式中，k(t) k(t) k。 于是可以看到，当 k(t) k 时， (t) 0
现给出规范化的性能指标函数：
J
(k)
1 2
2 (t)
m2
式中，m 1 2(t) 为规范化信号。
按优化理论，k变化使 J (k) 极小的方向应按负梯度确定：
梯度设计法来叙述。
例5.1.3 设有被控对象式（5-1），仍采用参考模型式（5-2）
和控制器结构式（5-6）。设aˆp (t) 是未知对象参数 ap的估计值，式
（5-6）中的 k(t) 由下式计算：
k(t) aˆp (t) am
(5-16)
为了产生参数估计aˆp (t) ，选择一个稳定的滤波器
系统辨识与自适应控制 MATLAB仿真
第5章模型参考自适应控制
1
模型参考自适应控制是一种不同于自校正控制的另一类自适应 控制形式。根据被控对象结构和控制要求，设计参考模型，使其输 出表达对输入指令的期望响应，然后通过模型输出与被控对象输出 之差来调整控制器参数，使差值趋向于零，也就是使对象输出向模 型输出靠近，最终达到完全一致。根据控制器参数更新方法的不 同，模型参考自适应控制可分为直接自适应控制和间接自适应控制 两种。推演参数自适应规律的方法有两种：梯度法和稳定理论法。 5.1简单自适应控制系统
本节目的：1）给出直接自适应控制和间接自适应控制的概 念；2）自适应控制系统的两种基本设计方法：李亚普诺夫法和2梯
度法。
5.1.1直接自适应控制
直接自适应控制是指控制器参数直接从一个自适应规律中获取
系统全参数辨识 matlab 实现
实用标准文案4. 设某物理量Y 与X 满足关系式Y=aX 2+bX+c ，实验获得一批数据如下表，试辨识模型参数a ，b 和c 。
（50分）报告要求：要有问题描述、参数估计原理、程序流程图、程序清单，最后给出结果及分析。
(1)问题描述：由题意知，这是一个已知模型为Y=aX 2+bX+c ，给出了10组实验输入输出数据，要求对模型参数a ，b ，c 进行辨识。
这里对该模型参数辨识采用递推最小二乘法。
(2)参数估计原理对该模型参数辨识采用递推最小二乘法，即RLS （ recurisive least square ），它是一种能够对模型参数进行在线实时估计的辨识方法。
其基本思想可以概括为：新的估计值)(ˆk θ=旧的估计值)1(ˆ-k θ+修正项 下面将批处理最小二乘法改写为递推形式即递推最小二乘参数估计的计算方法。
批处理最小二乘估计θˆ为Y T TΦΦΦ=-1)(ˆθ，设k 时刻的批处理最小二乘估计为：k T k k T k Y ΦΦΦ=-1)(ˆθ令111)]1()()1([)()(----+-=ΦΦ=k k k P k P T kT k ϕϕ K 时刻的最小二乘估计可以表示为k T k Y k P k Φ=)()(ˆθ=)]()()[(11k y k Y k P k T k ϕ+Φ-- =)]1(ˆ)()()[()1(ˆ--+-k k k y k K k Tθϕθ；式中)()()(k k P k K ϕ=，因为要推导出P(k)和K(k)的递推方程，因此这里介绍一下矩阵求逆引理：设A 、（A+BC ）和（I +B CA 1-）均为非奇异方阵，则111111)()(------+-=+CA B CA I B A A BC A 通过运用矩（3)程序流程图(如右图1所示）递推最小二乘法（RLS）步骤如下：已知：n、b n和d。
aStep 1 ：设置初值)0(ˆθ和P(0)，输入初始数据；Step2 ：采样当前输出y(k)、和输入u(k)Step3 ：利用上面式①②③计算)(k K、)(ˆkθ和)(k P；Step4 ：k→k+1，返回step2，继续循环。
Matlab系统辨识尝试之详细过程1
Matlab系统辨识尝试之详细过程1前面介绍了Matlab系统辨识工具箱的一些用法，这里拿一个直观的例子来尝试工具箱的具体用法。
比较长，给个简单目录吧：1.辨识的准备2.辨识数据结构的构造3.GUI辨识4.辨识效果5.对固有频率的辨识6.结构化辨识7.灰箱辨识8.加入kalman滤波的灰箱辨识1.辨识的准备在辨识前，首先要根据自己辨识的情况，确定要辨识的状态空间模型的一些特点，如连续还是离散的；有无直通分量（即从输入直通到输出的分量）；输入延迟；初始状态等。
了解了这些情况就可以更快速的配置辨识时的一些设置选项。
2.辨识数据结构的构造使用原始数据构造iddata结构：data=iddata(y,u,Ts);这里以一个弹簧质量系统的仿真为例代码如下，其中用到了函数MDOFSolve，这在之前的博文介绍过（/?p=183），拿来用即可。
如果发现运行有错误，可以将MDOFSolve函数开头的一句omega2=real(eval(omega2));注释掉。
%弹簧质量系统建模clcclearclose allm=200;k=980*1000;c=1.5*1000;m1=1*m;m2=1.5*m;k1=1*k;k2=2*k;k3=k1;%%由振动力学知识求固有频率M=[m10;0m2];K=[k1+k2-k2;-k2k3+k2];[omega,phi,phin]=MDOFSolve(M,K);fprintf('固有频率:%fHz\n',subs(omega/2/pi));%%转化到状态空间innum=2;outnum=2;statenum=4;A=[0100;-(k1+k2)/m10k2/m10;0001;k2/m20-(k3+k2)/m20];B=[00;1/m10;00;01/m2];C=[1000;0010];D=zeros(outnum,innum);K=zeros(statenum,innum);mcon=idss(A,B,C,D,K,'Ts',0);%连续时间模型figureimpulse(mcon)%%信号仿真，构造数据供辨识n=511;%输入信号长度Ts=0.001;t=0:Ts:(n-1)*Ts;u1=idinput(n,'prbs');%输入1为伪随机信号u2=zeros(n,1);%输入2为空u=[u1u2];simdat=iddata([],u,Ts);%形成输入数据对象e=randn(n,2)*1e-7;simopt=simOptions('AddNoise',true,'NoiseData',e);%添加噪声yn=sim(mcon,simdat,simopt);%加噪声仿真y=sim(mcon,simdat);%无噪声仿真figurefor i=1:outnumsubplot(outnum,1,i)plot(t,y.OutputData(:,i))hold onplot(t,yn.OutputData(:,i),'r')axis tighttitle(sprintf('输出%d',i))legend({'无噪声仿真','含噪声仿真'})end%保存输入输出数据，供后续辨识data=iddata(y.OutputData,simdat.InputData,Ts);datan=iddata(yn.OutputData,simdat.InputData,Ts);运行后，变量data中保存了无噪声的系统仿真输入输出数据，datan中为含噪声的仿真数据。

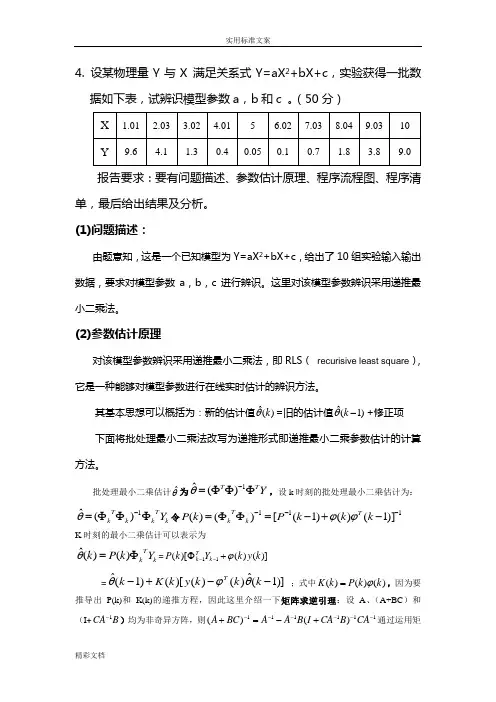

(完整版)系统全参数辨识matlab实现
