利用Matlab进行系统辨识的技术方法
利用Matlab进行系统辨识的基本步骤
利用Matlab进行系统辨识的基本步骤系统辨识是在工程领域中广泛应用的一项技术，它可以通过实验数据来推断系统的特性和行为。
Matlab作为一种强大的数值计算与数据可视化软件，在系统辨识领域也扮演着重要的角色。
本文将介绍利用Matlab进行系统辨识的基本步骤，以帮助读者更好地了解和应用这一技术。
系统辨识的基本步骤可以分为数据采集、预处理、模型选择、参数估计和模型评估五个阶段。
下面将依次介绍每个阶段的具体步骤。
一、数据采集数据采集是系统辨识中至关重要的一步，它需要准备好合适的实验设备，并进行数据记录。
在Matlab中，可以利用数据采集卡或传感器等设备进行数据采集。
一般来说，需要采集输入信号和输出响应信号。
二、预处理预处理是为了提高辨识结果的准确性而对采集到的数据进行处理。
首先要检查数据是否存在异常值或噪声，如果有则进行滤波处理。
另外，还可以进行数据归一化、降采样和数值平滑等处理，以适应不同的辨识方法。
三、模型选择模型选择是在系统辨识过程中非常关键的一步。
在Matlab中，可以选择多种模型结构进行辨识，包括线性模型、非线性模型、时变模型和非参数模型等。
选择合适的模型结构要根据具体问题的要求和实际情况进行综合考量。
四、参数估计参数估计是确定系统辨识结果的过程，它可以通过最小二乘法或极大似然法等统计方法来估计模型的参数。
在Matlab中，可以使用现成的函数或自定义算法进行参数估计。
参数估计的结果可以用来表示系统的传递函数、状态空间模型或差分方程等。
五、模型评估模型评估是对辨识结果进行验证和优化的过程。
在Matlab中，可以利用辨识误差、残差分析和模型预测误差等指标来评估模型的质量。
如果评估结果不理想，还可以尝试调整模型结构或参数估计方法，进行迭代优化。
在实际应用中，系统辨识常常涉及到复杂的数学理论和算法。
Matlab作为一种集成了各类工具箱和函数的软件，可以大大简化系统辨识的步骤，提高辨识的效率和准确性。
Matlab中的系统辨识与参数估计技术
Matlab中的系统辨识与参数估计技术Matlab（Matrix Laboratory）是一款强大的数学软件，被广泛应用于科学计算、数据处理和工程设计等领域。
在实际工程项目中，经常需要通过已有的数据来推断系统的行为模型，这就涉及到系统辨识与参数估计技术。
本文将介绍在Matlab中使用系统辨识与参数估计技术的方法和步骤。
一、系统辨识与参数估计的概念系统辨识和参数估计是在给定输入输出数据的前提下，通过数学或统计方法来推断系统的动态模型和参数值的过程。
系统辨识旨在从实验数据中提取出模型的结构信息，而参数估计则是为了获得模型的具体参数值。
二、离散时间系统的辨识与参数估计对于离散时间系统，常用的辨识方法有ARX、ARMA和ARMAX等。
以ARX 模型为例，其数学表达式为：y(t) = -a(1)y(t-1) - a(2)y(t-2) - … - a(na)y(t-na) + b(1)u(t-1) + b(2)u(t-2) + … +b(nb)u(t-nb)其中，y(t)表示系统的输出，u(t)表示系统的输入，a和b分别是系统的参数。
在Matlab中，可以使用System Identification Toolbox来进行辨识和参数估计。
首先，需要将实验数据导入到Matlab中，然后根据数据的性质选择合适的辨识方法和模型结构。
接下来，使用辨识工具箱提供的函数，通过最小二乘法或最大似然估计等算法来得到系统的参数估计值。
三、连续时间系统的辨识与参数估计对于连续时间系统，常用的辨识方法有传递函数模型、状态空间模型和灰色系统模型等。
以传递函数模型为例，其数学表达式为：G(s) = num(s)/den(s)其中，num(s)和den(s)分别是系统的分子和分母多项式。
在Matlab中，可以使用System Identification Toolbox或Control System Toolbox 来进行连续时间系统的辨识和参数估计。
基于MATLAB系统辨识工具的系统辨识
图 １数 据 加 载 界 面
式中， 分 别为系统 的输 入 、 输 出 和系统 随机扰 动 ， 根 据系统 参数 和控 制量取值 的不同 ，可将模 型分 为 自回归模 型 （ Ａ Ｒ模 型） 、 滑动平均模 型 （ Ｍ Ａ模 型 ） 、 自回归滑动平 均模型 （ Ａ Ｒ Ｍ Ａ模 型） 、 带控制量 的 自回归模型 （ Ｃ Ａ Ｒ模型也称 Ａ Ｒ Ｘ模型 ） 、 带控制 量的 自回归滑动平均模型（ Ｃ Ａ Ｒ ＭＡ模型或称为 Ａ Ｒ ＭＡ Ｘ模 型） 和 带控 制量 的 自同 归积分 滑动 平均 模 型 （ Ｃ Ａ Ｒ Ｉ ＭＡ模 型 或称 为
典 型的线性 Ｓ Ｉ Ｓ （ ） 系统 ， 此 系统 包含 １ ０ ０ ０个输入输 ｍ数 据 ， 现在 要 根据 系统 的输 入输出数据找出描述 系统特性的最件模型。
ｊ 毛 曩：
做任何分析 ． 只需要记 录在人 为输 入作 用下的输 ｝ Ｈ 响应 ， 或正常 运 行时的输 入 、 输 记录的数据 ， 就能建立动态 系统 的数学模 型 （ “ 黑箱法 ” ） 。埘于 已知描述 系统 的数学方程形式（ 常微分或差分 方程） 的情况 ， 也可以用此 具计算数学方程 的各项系数 ， ｄ 此确
ＡＲＩ ＭＡＸ ） 。
（ ２ ） 导 人数 据 到 系统 辨识 １ 二 具箱 Ｇ Ｕ Ｉ ： 在 ＧＵ Ｉ 罔形 界 面 中点
终 得 到 最 优模 型 的过 程 ．
２ 墓 子 ＭＡｉ Ｌ ＡＢ 识 工 主 加 热 系 统
！毫； ｌ 、 ｌ ｌ － 一 ： ∞ 一 ： －
组 数据正 是上 面所说 加热 系统 的输 入和输 出数据 ｕ ２为输 入 ，

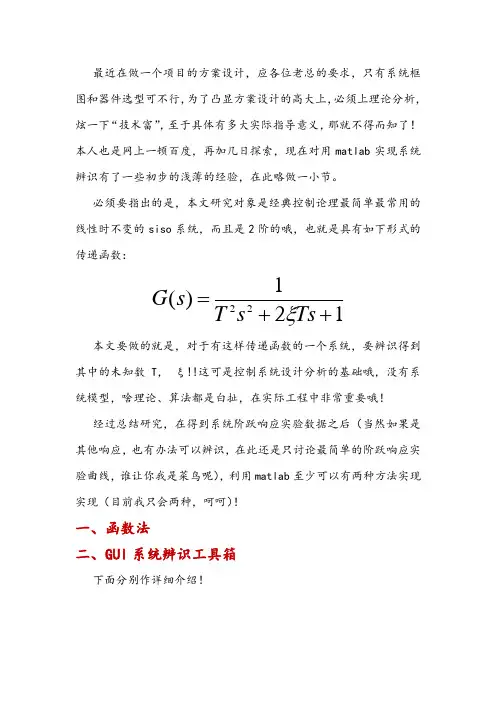

系统辨识的Matlab实现方法(手把手)
最近在做一个项目的方案设计，应各位老总的要求，只有系统框图和器件选型可不行，为了凸显方案设计的高大上，必须上理论分析，炫一下“技术富”，至于具体有多大实际指导意义，那就不得而知了！本人也是网上一顿百度，再加几日探索，现在对用matlab 实现系统辨识有了一些初步的浅薄的经验，在此略做一小节。
必须要指出的是，本文研究对象是经典控制论理最简单最常用的线性时不变的siso 系统，而且是2阶的哦，也就是具有如下形式的传递函数：121)(22++=Ts s T s G ξ 本文要做的就是，对于有这样传递函数的一个系统，要辨识得到其中的未知数T ， ξ!!这可是控制系统设计分析的基础哦，没有系统模型，啥理论、算法都是白扯，在实际工程中非常重要哦！ 经过总结研究，在得到系统阶跃响应实验数据之后（当然如果是其他响应，也有办法可以辨识，在此还是只讨论最简单的阶跃响应实验曲线，谁让你我是菜鸟呢），利用matlab 至少可以有两种方法实现实现（目前我只会两种，呵呵）！一、函数法二、GUI 系统辨识工具箱下面分别作详细介绍！一、 函数法看官别着急，先来做一段分析（请看下面两排红*之间部分），这段分析是网上找来的，看看活跃一下脑细胞吧，如果不研读一下，对于下面matlab 程序，恐怕真的就是一头雾水咯！*******************************************************************************G(s)可以分解为：))((1)(212ωω++=s s T s G其中， [][]11112221--=-+=ξξωξξωTT1ω、2ω都是实数且均大于零。
则有：211ωω=T ，21212ωωωωξ+=传递函数进一步化为：))(()(2121ωωωω++=s s s G 因此，辨识传递函数就转化为求解1ω、2ω。
当输入为单位阶跃函数时，对上式进行拉普拉斯反变换，得系统时域下的单位阶跃响应为：tteet y 212111221)(ωωωωωωωω---+--=即 tteet y 21211122)(1ωωωωωωωω-----=-令1ω=2ωk )1(>k，得tk t ek e k k t y 22111)(1ωω-----=-⎥⎦⎤⎢⎣⎡--=---t k t e k e k k 2)1(2111ωω 对上式两边取以e 为底的对数得[]⎥⎦⎤⎢⎣⎡-+--=---t k e k t k k t y 2)1(211ln 1ln )(1ln ωω 当∞→t 时，⎥⎦⎤⎢⎣⎡---t k e k 2)1(11ln ω0→，则上式化简为[]t k k t y 21ln )(1ln ω--=-该式的形式满足直线方程b at t y +=)(*其中，)(*t y =[])(1ln t y -，1ln ,2-=-=k kb a ω)1(>k通过最小二乘算法实现直线的拟合，得到a ，b 的值，即可得到1ω、2ω的值，进而可得系统的传递函数。
利用Matlab进行系统辨识的技术方法
利用Matlab进行系统辨识的技术方法一、引言系统辨识是研究系统动态特性的一个重要方法，它广泛应用于控制系统、信号处理、通信等领域。
利用Matlab进行系统辨识能够实现快速、准确的模型建立和参数估计。
本文将介绍在Matlab环境下常用的系统辨识技术方法及其应用。
二、系统辨识的基本概念系统辨识是通过对系统的输入和输出信号进行观测和分析，以推断系统的结构和参数。
一般来说，系统辨识包括建立数学模型、估计系统参数和进行模型验证三个步骤。
1. 建立数学模型建立数学模型是系统辨识的第一步，它是描述系统行为的数学表达式。
常用的数学模型包括线性模型、非线性模型和时变模型等。
2. 估计系统参数在建立了数学模型之后，需要通过对实验数据的分析，估计出系统的参数。
参数估计可以通过最小二乘法、极大似然估计法等方法实现。
3. 模型验证模型验证是为了确定估计得到的系统模型是否准确。
常用的方法有经验验证、残差分析、模型检验等。
三、常用的系统辨识技术方法1. 线性参数模型线性参数模型是最常用的系统辨识方法之一。
它假设系统具有线性特性，并通过估计线性模型的参数来描述系统。
在Matlab中，可以使用函数"arx"进行线性参数模型的辨识。
2. 神经网络模型神经网络模型是一种非线性模型，它通过人工神经元的连接权值来描述系统行为。
在Matlab中，可以使用"nlarx"函数进行神经网络模型的辨识。
3. 系统辨识工具箱Matlab提供了丰富的系统辨识工具箱，包括System Identification Toolbox和Neural Network Toolbox等。
这些工具箱提供了各种方法和函数，方便用户进行系统辨识分析。
四、利用Matlab进行系统辨识的应用案例1. 系统辨识在控制系统中的应用系统辨识在控制系统中具有广泛的应用，如无人机控制、机器人控制等。
通过对系统进行辨识，可以建立准确的数学模型，并用于控制器设计和系统优化。
matlab系统辨识的原理
matlab系统辨识的原理Matlab系统辨识的原理Matlab是一种强大的数学软件，可以用于各种科学计算和数据分析。
其中，系统辨识是Matlab的一个重要应用领域。
系统辨识是指通过对系统输入输出数据的分析，推断出系统的数学模型，从而实现对系统的预测、控制和优化。
本文将从Matlab系统辨识的原理、方法和应用三个方面进行介绍。
一、原理Matlab系统辨识的原理基于系统的输入输出数据，通过对数据进行处理和分析，推断出系统的数学模型。
具体来说，系统辨识的过程可以分为以下几个步骤：1. 数据采集：通过实验或仿真等方式，获取系统的输入输出数据。
2. 数据预处理：对采集到的数据进行滤波、降噪、去趋势等处理，以提高数据的质量和可靠性。
3. 模型结构选择：根据系统的特点和应用需求，选择合适的模型结构，如ARMA、ARIMA、ARMAX等。
4. 参数估计：利用最小二乘法、极大似然法等方法，对模型的参数进行估计。
5. 模型检验：通过残差分析、模型预测等方法，对模型的拟合程度和预测能力进行检验。
二、方法Matlab系统辨识的方法主要包括时间域方法、频域方法和时频域方法三种。
1. 时间域方法：时间域方法是指通过对系统的输入输出数据进行时域分析，推断出系统的数学模型。
常用的时间域方法包括ARMA、ARIMA、ARMAX等。
2. 频域方法：频域方法是指通过对系统的输入输出数据进行频域分析，推断出系统的数学模型。
常用的频域方法包括FFT、AR、ARMA等。
3. 时频域方法：时频域方法是指通过对系统的输入输出数据进行时频分析，推断出系统的数学模型。
常用的时频域方法包括小波变换、Wigner-Ville分布等。
三、应用Matlab系统辨识的应用广泛，主要包括以下几个方面：1. 预测：通过对系统的历史数据进行分析，预测未来的趋势和变化。
2. 控制：通过对系统的数学模型进行分析和优化，实现对系统的控制和调节。
3. 诊断：通过对系统的输入输出数据进行分析，诊断系统的故障和异常。
使用Matlab进行非线性系统辨识与控制的技巧
使用Matlab进行非线性系统辨识与控制的技巧在控制系统领域，非线性系统一直是研究的重点和难点之一。
与线性系统不同，非线性系统具有复杂的动力学特性和响应行为，给系统的建模、辨识和控制带来了挑战。
然而，随着计算机技术的快速发展，现在可以利用强大的软件工具如Matlab来进行非线性系统辨识与控制的研究。
本文将分享一些使用Matlab进行非线性系统辨识与控制的技巧，希望对相关研究人员有所帮助。
一、非线性系统辨识非线性系统辨识是指通过实验数据来确定系统的数学模型，以描述系统的动态行为。
在非线性系统辨识中，最常用的方法是基于系统响应的模型辨识技术。
这种方法通常包括以下几个步骤：1. 数据采集和预处理：首先，需要采集实验数据以用于系统辨识。
在数据采集过程中，应尽量减小噪声的影响，并确保数据的可靠性。
然后，对采集到的数据进行预处理，如滤波、采样等，以消除噪声和干扰。
2. 模型结构选择：在进行非线性系统辨识时，应选择合适的模型结构来描述系统的动态特性。
常见的模型结构包括非线性自回归移动平均模型（NARMA），广义回归神经网络（GRNN）等。
选择合适的模型结构对于准确地描述系统非线性特性至关重要。
3. 参数估计：根据选定的模型结构，使用最小二乘法或其他参数估计算法来估计模型的参数。
MATLAB提供了多种估计算法和工具箱，如系统辨识工具箱（System Identification Toolbox）等，可方便地进行参数估计。
4. 模型验证与评估：在参数估计完成后，应对辨识的模型进行验证和评估。
常用的方法是计算模型的均方根误差（RMSE）和决定系数（R-squared），进一步提高模型的准确性和可靠性。
二、非线性系统控制非线性系统控制是指通过设计控制策略来实现对非线性系统的稳定和性能要求。
与非线性系统辨识类似，非线性系统控制也可以利用Matlab进行研究和设计。
以下是一些常用的非线性系统控制技巧：1.反馈线性化控制：线性化是将非线性系统近似为线性系统的一种方法。
使用Matlab技术进行系统辨识的基本方法
使用Matlab技术进行系统辨识的基本方法概述：系统辨识是指通过对已知输入输出数据的分析和处理，推断出系统的动态性质和数学模型的过程。
在科学研究、工程设计和控制应用中，系统辨识扮演着重要的角色。
而Matlab作为一种强大的数值计算和数据分析软件，为系统辨识提供了便利且高效的工具。
本文将介绍使用Matlab进行系统辨识的基本方法，并结合实例进行讲解。
一、数据采集与准备在进行系统辨识之前，首先需要采集到对应的输入输出数据。
一般来说，输入信号是已知的，可以通过外部激励或者系统自身的变动来获取；而输出信号则是根据输入信号通过系统响应得到的。
在采集数据时，需要注意数据的质量和采样频率的选择。
二、数据预处理在进行系统辨识之前，数据通常需要进行一些预处理，以去除噪声、平滑数据和调整时间序列等。
这可以通过Matlab中的数据处理函数和滤波器实现。
例如，可以使用高斯滤波器对数据进行平滑处理，或者使用降噪算法去除不必要的噪声。
三、参数估计参数估计是系统辨识的核心步骤之一，它通过对已知数据进行分析和处理，推断出系统的数学模型和参数。
在Matlab中，有多种方法和工具可供选择，如最小二乘法、最大似然法、系统辨识工具箱等。
这些工具可以根据不同的模型和数据类型灵活选择，并提供相应的算法和函数。
四、模型验证与优化根据估计得到的系统模型和参数，可以使用Matlab进行模型验证和优化。
模型验证是指将估计得到的模型与真实系统进行对比，检验其拟合程度和预测能力。
如果模型的拟合程度较差，则需要对参数进行调整和优化，以提高模型的准确性和稳定性。
五、模型预测与应用在系统辨识完成之后，可以使用得到的模型进行系统预测和应用。
通过对未知输入信号进行预测，可以得到相应的输出响应，进而实现对系统动态性质的分析和控制。
Matlab提供了丰富的预测和应用函数，例如时域模拟、频域分析、控制系统设计等，可以满足不同应用场景的需求。
六、案例分析为了更好地理解和掌握使用Matlab进行系统辨识的基本方法，下面通过一个简单的案例进行分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用Matlab进行系统辨识的技术方法
在Matlab中进行系统辨识的技术方法主要有参数估计法和非参数估
计法两种。
1.参数估计法：
参数估计法是通过拟合已知输入和输出数据的数学模型来估计系统的
参数。
常用的参数估计方法包括最小二乘法（OLS）、最小二乘法（LSE）、最小二乘法（MLE）和极大似然估计法（MLE）等。
a) 最小二乘法（OLS）：OLS方法通过最小化实际输出与模型预测输
出之间的误差平方和来估计系统参数。
在Matlab中，可以使用
lsqcurvefit函数来实现最小二乘法的系统辨识。
b) 最小二乘法（LSE）：LSE方法是通过最小化实际输出与模型预测
输出之间的误差平方和来估计系统参数。
在Matlab中，可以使用
lsqnonlin函数来实现最小二乘法的系统辨识。
c) 最小二乘法（MLE）：MLE方法是通过最大化似然函数来估计系统
参数。
在Matlab中，可以使用mle函数来实现最大似然估计法的系统辨识。
2.非参数估计法：
非参数估计法不需要事先指定系统的数学模型，而是直接根据输入和
输出数据的统计特性进行系统辨识。
常用的非参数估计方法包括频域方法、时域方法和时频域方法等。
a) 频域方法：频域方法通过对输入和输出数据进行频谱分析来估计
系统的频率响应。
常用的频域方法包括傅里叶变换、功率谱密度估计和频
率响应函数估计等。
在Matlab中，可以使用fft函数和pwelch函数来实
现频域方法的系统辨识。
b) 时域方法：时域方法通过对输入和输出数据进行时间序列分析来
估计系统的时域特性。
常用的时域方法包括自相关函数估计和互相关函数
估计等。
在Matlab中，可以使用xcorr函数来实现时域方法的系统辨识。
c) 时频域方法：时频域方法结合了频域方法和时域方法的优势，可
以同时估计系统的频率响应和时域特性。
常用的时频域方法包括短时傅里
叶变换和小波变换等。
在Matlab中，可以使用spectrogram函数和cwt
函数来实现时频域方法的系统辨识。
总结起来，利用Matlab进行系统辨识的技术方法包括参数估计法和
非参数估计法。
参数估计法通过拟合数学模型来估计系统参数，包括最小
二乘法、最大似然估计法等。
非参数估计法不需要事先指定模型，而是直
接根据数据进行统计分析，包括频域方法、时域方法和时频域方法等。
根
据实际需求选择适合的方法，在Matlab中使用相应的函数进行系统辨识。
