竖井井筒装备安装(讲义)
竖井井筒装备安装施工图预算实用基础
吴宗吾
2008-8-18
竖井井筒装备安装施工图预算实用基础竖井井筒装备安装从施工程序和工艺流程看属于机电设备安装专业，但从井巷工程整个施工顺序来看，它是竖井转平巷的结合点，是矿山巷道工程施工的关键部位，从矿山井巷工程预算定额的子目设置上看，井筒装备施工预算也应属于矿山井巷工程,井筒装备安装预算应是矿山井巷工程预算的一个不可少的组成部份。
一.井筒装备的类型
竖井井筒装备的类型从矿井的功能作用上看有带人行梯子间和不带人行梯子间,如主井井筒,它的功能主要是提运矿石和废石，井筒装备只有罐道和钢梁，没有人行梯子间,如果是通风井，其功能主要是进风或出风，井筒装备只有作为安全出口的人行梯子间，如果是副井或者混合井,既要承担材料和设备的下放，又承担施工人员的上下，有的还要承担部份矿石或矸石的提运，这样的井筒装备既有罐道和罐道梁又有人行梯子间，同时在人行梯子间的一侧还安装有排水管、供风供水管和动力电缆、信号电缆以及通讯电缆；从井筒装备中罐道的材质上看,有用钢材或木材作为罐道导向的钢性罐道和用钢丝绳作为罐道导向的柔性罐道;在钢性罐道中又可分为木罐道、钢轨罐道、方钢罐道和组合钢罐道。
二.井筒装备安装的工程量计算
井筒装备的工程量计算也和井巷工程工程量计算一样,不能单纯的按几何图形和数学公式去计算，必须和预算定额的子目设置结合，例如:一口竖井井筒装备设计有工字钢、槽钢、角钢、钢轨和其它小型
钢材等,按各种型钢几何图形和理论重量计算,总重量有180t,但在井筒装备预算定额中是按大型钢材（钢罐道梁）、小型钢材（梯子间梁及梯子围栏等）和钢罐道分别出现制作子目的，只有一个总重量不能准确的套用定额，必须按大型钢材----井筒装备中的罐道梁的重量和小型钢材-----井筒装备中的钢梯子、梯子间钢梁以及钢围栏，还有钢轨罐道等分别计算重量,这样才能准确的使用定额。
在现行的井筒装备制作安装定额中,定额的子目设置已经比较详细,如施工图设计为钢轨罐道,定额中有钢轨罐道的制作和安装子目;设计为木罐道,有木罐道的制作、安装子目;如设计为钢组合罐道,有钢组合罐道的制作、安装子目;如为钢丝绳罐道,有钢丝绳罐道的安装子目,编制预算时可直接按照施工图设计中的各种类别去套用定额。
在井筒装备制作安装工程量计算时,一定要按预算定额中的计量单位去计算工程量,例如上面的例子中,只有钢材的重量和罐道的类型、重量还是不行,还是不能满足井筒装备安装预算编制的需要，因为定额中罐道梁和梯子间的制作是以重量为单位，而安装是按层数计算的, 罐道梁和梯子间必须根据设计图纸计算出罐道梁和梯子间的层数；无论是那种类型的罐道,除了计算该种罐道的重量或体积(木罐道)外,还要计算该种罐道的安装长度,因定额中罐道的安装是按米数计算。
另外,井筒装备与竖井井壁的结合方式,有预留梁窝和各种类型的锚杆两种方式,如为锚杆联接,还要按设计图纸了解锚杆的类型、锚杆的直径、长度和锚杆的锚固方式,分别按锚杆的直径、长度和锚固方式套用井巷掘砌的相关定额子目。
井筒装备工程量计算和井巷掘砌工程量计算还有一个最大的区别就是钢材的加工余量,在各个不同行业的预算定额材料消耗量中,都计算了构成工程实体的主要材料或者是有助于工程实体形成的辅助材料的加工损耗和运输损耗,井筒装备制作安装定额也和其它定额一样,已经增加了钢材的加工损耗,但是,因各种钢材出厂是有定尺的,它的定尺不可能全部符合每条竖井的井筒装备安装设计,定尺和设计长度之间的余量,有的长一些一般可以用铆接的方式联接(必须征得业主和设计单位的同意),尺寸短的不能联接的只有作为加工余量计算到预算费用中,当然,如果该井的井筒装备(主要是罐道梁和梯子间钢梁)是在钢厂定制的,就可以不考虑钢材的加工余量。
三．井筒装备安装的预算编制
根据施工图纸了解了井筒装备的类型和计算的工程量，即可着手编制预算。
1．单位估价表的编制。
井筒装备制作安装的单位估价表按照工序先从制作开始，分别按照罐道梁制作、梯子间制作、钢罐道制作(含钢轨罐道槽钢罐道和工字钢罐道)、木罐道制作、组合钢罐道制作、木梯子间制作等，再编制安装的单位估价表，分别按钢罐道梁安装、梯子间安装、钢组合罐道安装、木罐道安装、钢罐道安装、钢丝绳罐道安装、导向架安装、缶座托梁安装等，最后还要根据设计图纸上的说明，需要进行防腐的还必须按照设计要求编制除锈（有人工除锈和喷砂除锈）喷漆或刷漆以及喷、刷次数的单位估价表。
在编制制作和安装单位估价表时，有一个值得注意的，就是主材和辅材的材料价差的计算，尤其是辅助材料，每项单位估价表里量少项目多，如果单独计算各分项品种材料消耗就比较烦琐，如果随着单位估价表一起计算就方便一些，因此,在井筒装备制作安装的单位估价表中直接把每项材料的差价计算出来,节省了计算总价差的时间,主要的还是把材料差价直接放在工程单价里,以真实的标示每个单项工程的价格,单位估价表的格式如下:
井筒装备制作安装单位估价表单位:t
从上面的单位估价表上可以看到,制作一吨钢材,其单价应该是定
额基价加上价差即:4628.38+4782.82=9411.20元/t,这样既知道了一吨钢材制作的实际价格又计算了每项材料和人工的价差。
2.预算的编制
在编制好单位估价表和计算了工程量后即可着手编制井筒装备安装预算,井筒装备安装预算一般按一个小的项目为单位来编,例如:钢罐道梁制作和安装,先编制作防腐再编安装,这样才能形成一个完整的小项目预算;如梯子间,先编钢梁、梯子、钢围栏的制作,再编梯子间安装,所有的小项目直接费预算编好后,还要编制辅助车间服务费的预算,井筒装备安装的辅助车间服务费是以井筒的全深计算的,而且它只和井筒的直径井筒的功能作用等技术特征关联,不和井筒装备的材料重量安装层数等相关.井筒装备安装辅助车间服务费在预算定额编制时是综合考虑的,它包括钢罐道梁的安装,梯子间的安装和各种类型的罐道安装.,但不包括供风、供水管、排水管、动力电缆、信号电缆以及控制电缆等的安装,这些项目的安装其直接费部份必须套用<<矿山机电设备安装工程预算定额>>,辅助车间服务费部份套用<<矿山井巷工程辅助车间服务费预算定额>>中的尾工期子目,这里要特别注意的是综合费率的计取,根据历来施工图预算规定,工程直接费部份套用什么定额就必须使用与之配套的费用定额或费用定额中相对应的子目,也就是说,以上项目的安装在计算综合费率时,直接费部份套用《矿山机电设备安装工程预算定额》的就按井下安装工程的费率计取综合费,辅助车间服务费部份套用〈〈矿山井巷工程预算定额〉〉就按井巷工程的费率计算综合费。
另外，井筒装备制作安装如果要求按工程量清单来编,除了按以上程序编制以外，中间还必须设计一个过渡表,因为工程量清单上一般只标示一个总重量, 要求编制者填写单价和合价,这里的单价是综合单价,它包括各种型钢的制作、防腐、和安装,必须把这几个单项预算①钢罐道梁制作-----罐道梁总重乘以制作单价；②钢罐道梁防腐-----钢梁总重乘以防腐单价（含除锈和喷刷漆）或钢梁总平方数乘以防腐单价；③钢罐道梁安装---钢罐道梁安装层数乘以每层安装单价，综合到每吨钢材中去才能填写表中的综合单价.还有梯子间管道安装等也是如此。
四．井筒装备其它项目预算编制
在竖井井筒中除了罐道梁、梯子间和各种类型的罐道外，根据竖井井筒的设计功能、作用，如副井、混合井、措施井等，井筒内还设计有供风、供水管、排水管、动力电缆、信号电缆、通讯电缆和控制电缆，这些项目有时是和钢梁、罐道、梯子间一道由同一个施工单位施工，且在单位工程造价组成上，它们又同属于一个单位工程，但在编制预算时所套用的定额是不一样的，这些项目直接费部份套用的是〈〈矿山机电设备安装工程预算定额〉〉，而辅助车间服务费部份它们所使用的定额又是一样的，在综合费计取上直接费部份和辅助费部份费率又是不一样的，必须分开计算。
在编制这些项目预算时除了以上注意事项外，还要注意以下几点：
1．管道安装。
一口井筒中安装的管道一般都有四趟，二趟排水管一趟供风管和一趟供水管，在这些管道的制作项目中，除了业主直供主材外，编制制作预算时要考虑管道的零件如三通、弯头、管箍、法
兰、异径管、直管座、弯管座、堵头等的制作，钢管与钢梁或井壁联接件（管卡等）的制作；在编制安装预算时要按设计图纸上的说明，了解管路的联接方式，是管箍联接法兰联接还是丝接、焊接，除了管路安装外还有管道零件的安装等等，不能缺项，另外，设计要求防腐的还要编制管道除锈及喷、刷漆的预算；最后，还有每趟管路试压预算的编制，这样，才是一项完整的单位工程预算。
2．电缆安装。
竖井中的电缆安装一般都是一排，有的在梯子间钢梁上固定，有的在井壁上固定，首先要按设计图纸编制联接件的制作和安装，再按各种电缆的断面积、电压等级编制安装预算。
总之，井筒装备安装预算因项目琐碎，单位估价表的编制量较大，预算人员必须按照设计图纸、施工工艺流程、工程量表和所使用的预算定额逐项计算，以防漏项。
第十一章竖井设计与施工讲课文档
三脚架构件可用圆木，也可用钢管，还有用双面三角 架
现在二十九页，总共一百一十七页。
3．简易井架与小绞车提升
从简易井架的外形可分为人字形、帐幕式、一面坡、 龙门架等几种。它们配以小绞车和小吊桶，可用于井简深 度在20～50m范围内的表土施工
井底车场水平以下部分的井筒 叫做井底。
罐笼井的井底深度一般为l0 m左右；箕斗井井底深度一般为 35～ 75 m; 风井井底深度4～5m。
现在三页，总共一百一十七页。
斜井井筒根据其主要用途通常也分为主井、 副井和风井。
井筒工程是矿井建设主要连锁工程项目之一。 立井井筒工程量一般占全矿井井巷工程量的 5%
vmax =8m/s；专为升降物料的井筒，vmax =12m/s； 无提升设备的风井，vmax=15m/s。
验算结果v< vmax时，井筒净直径满足通风要求。 如果v> vmax时，井筒净直径应该适当加大。
现在十九页，总共一百一十七页。
3．井筒掘进断面尺寸 井筒掘进断面尺寸包括井筒净断面尺寸与永久支护厚度。 井筒永久支护的设计，首先是确定井壁结构，然后确定 井壁厚度。 目前常用的井壁结构包括砌块井壁（料石、砖、混凝 土）、整体浇筑式井壁（混凝土、钢筋混凝土）、锚喷井壁、 装配式井壁（弧板地面制成、井下装配、壁后注浆）和复合 井壁（两层以上井壁组合）。 采用现浇混凝土、混凝土预制块和料石井壁时，可按 表11-4选取井壁厚度。对于砌块井壁 还需加上100 ㎜ 的壁 后充填厚度。
1）钻冻结孔
为了形成冻结圈，首先要在井筒周围钻一定数量的冻结 孔，以便在孔内安装带底锥的冻结管和底部开口的供液管。
冻结孔一般等距离地布置在与井筒同心的圆周上， 冻结孔间距一般为0.9 ～1.3 m，孔径为 200 ～250㎜， 孔深应比冻结深度大5～10m。

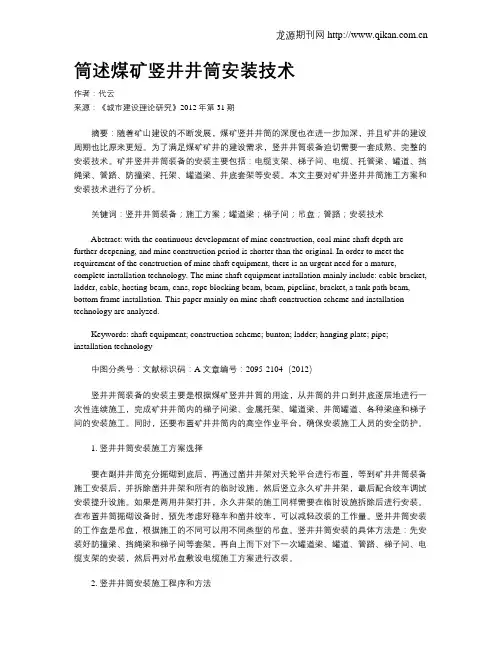

筒述煤矿竖井井筒安装技术
筒述煤矿竖井井筒安装技术作者：代云来源：《城市建设理论研究》2012年第31期摘要：随着矿山建设的不断发展，煤矿竖井井筒的深度也在进一步加深，并且矿井的建设周期也比原来更短。
为了满足煤矿矿井的建设需求，竖井井筒装备迫切需要一套成熟、完整的安装技术。
矿井竖井井筒装备的安装主要包括：电缆支架、梯子间、电缆、托管梁、罐道、挡绳梁、管路、防撞梁、托架、罐道梁、井底套架等安装。
本文主要对矿井竖井井筒施工方案和安装技术进行了分析。
关键词：竖井井筒装备；施工方案；罐道梁；梯子间；吊盘；管路；安装技术Abstract: with the continuous development of mine construction, coal mine shaft depth are further deepening, and mine construction period is shorter than the original. In order to meet the requirement of the construction of mine shaft equipment, there is an urgent need for a mature, complete installation technology. The mine shaft equipment installation mainly include: cable bracket, ladder, cable, hosting beam, cans, rope blocking beam, beam, pipeline, bracket, a tank path beam, bottom frame installation. This paper mainly on mine shaft construction scheme and installation technology are analyzed.Keywords: shaft equipment; construction scheme; bunton; ladder; hanging plate; pipe; installation technology中图分类号：文献标识码：A 文章编号：2095-2104（2012）竖井井筒装备的安装主要是根据煤矿竖井井筒的用途，从井筒的井口到井底逐层地进行一次性连续施工，完成矿井井筒内的梯子间梁、金属托架、罐道梁、井筒罐道、各种梁座和梯子间的安装施工。
(整理)竖井井筒装备安装讲义
竖井井筒装备安装施工图预算实用基础吴宗吾2008-8-18竖井井筒装备安装施工图预算实用基础竖井井筒装备安装从施工程序和工艺流程看属于机电设备安装专业，但从井巷工程整个施工顺序来看，它是竖井转平巷的结合点，是矿山巷道工程施工的关键部位，从矿山井巷工程预算定额的子目设置上看，井筒装备施工预算也应属于矿山井巷工程,井筒装备安装预算应是矿山井巷工程预算的一个不可少的组成部份。
一.井筒装备的类型竖井井筒装备的类型从矿井的功能作用上看有带人行梯子间和不带人行梯子间,如主井井筒,它的功能主要是提运矿石和废石，井筒装备只有罐道和钢梁，没有人行梯子间,如果是通风井，其功能主要是进风或出风，井筒装备只有作为安全出口的人行梯子间，如果是副井或者混合井,既要承担材料和设备的下放，又承担施工人员的上下，有的还要承担部份矿石或矸石的提运，这样的井筒装备既有罐道和罐道梁又有人行梯子间，同时在人行梯子间的一侧还安装有排水管、供风供水管和动力电缆、信号电缆以及通讯电缆；从井筒装备中罐道的材质上看,有用钢材或木材作为罐道导向的钢性罐道和用钢丝绳作为罐道导向的柔性罐道;在钢性罐道中又可分为木罐道、钢轨罐道、方钢罐道和组合钢罐道。
二.井筒装备安装的工程量计算井筒装备的工程量计算也和井巷工程工程量计算一样,不能单纯的按几何图形和数学公式去计算，必须和预算定额的子目设置结合，例如:一口竖井井筒装备设计有工字钢、槽钢、角钢、钢轨和其它小型钢材等,按各种型钢几何图形和理论重量计算,总重量有180t,但在井筒装备预算定额中是按大型钢材（钢罐道梁）、小型钢材（梯子间梁及梯子围栏等）和钢罐道分别出现制作子目的，只有一个总重量不能准确的套用定额，必须按大型钢材----井筒装备中的罐道梁的重量和小型钢材-----井筒装备中的钢梯子、梯子间钢梁以及钢围栏，还有钢轨罐道等分别计算重量,这样才能准确的使用定额。
在现行的井筒装备制作安装定额中,定额的子目设置已经比较详细,如施工图设计为钢轨罐道,定额中有钢轨罐道的制作和安装子目;设计为木罐道,有木罐道的制作、安装子目;如设计为钢组合罐道,有钢组合罐道的制作、安装子目;如为钢丝绳罐道,有钢丝绳罐道的安装子目,编制预算时可直接按照施工图设计中的各种类别去套用定额。
井筒装备安装

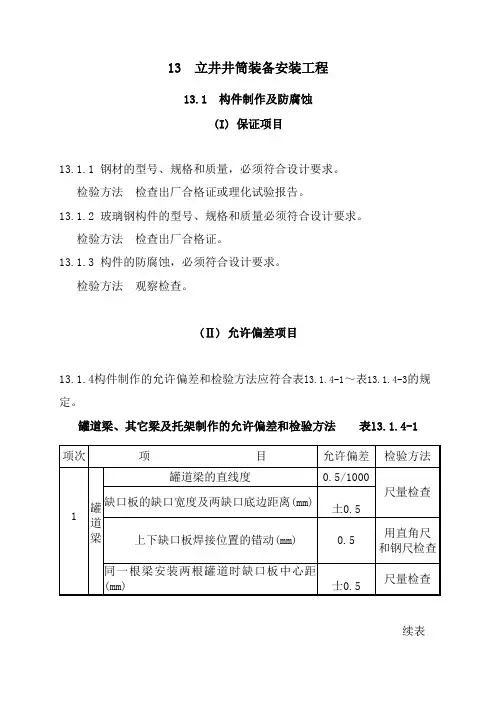

13 立井井筒装备安装工程13.1 构件制作及防腐蚀(I) 保证项目13.1.1 钢材的型号、规格和质量，必须符合设计要求。
检验方法检查出厂合格证或理化试验报告。
13.1.2 玻璃钢构件的型号、规格和质量必须符合设计要求。
检验方法检查出厂合格证。
13.1.3 构件的防腐蚀，必须符合设计要求。
检验方法观察检查。
(Ⅱ)允许偏差项目13.1.4构件制作的允许偏差和检验方法应符合表l3.1.4-1～表13.1.4-3的规定。
罐道梁、其它梁及托架制作的允许偏差和检验方法表l3.1.4-1续表检查数量按各种构件件数抽查10％，但不得少于3件。
罐道制作的允许偏差及检验方法表13.1.4-2检查数量按各种构件件数抽查l0％，但不得少于3件。
电缆支架制作的允许偏差和检验方法表13.1.4－3检查数量按构件件数抽查10％。
13.1.5 梯子制作的允许偏差和检验方法，应符合本标准表12.2.4-3的规定。
13.2 罐道梁安装(I) 保证项目13.2.1 罐道梁缺口板中心线与设计中心线应相一致，其偏差必须符合下列规定：13.2.1.1 装钢罐道的梁±lmm；13.2.1.2 装木罐道的梁±1.5mm。
检查数量按检查点数抽查10％。
检验方法施工时根据测量垂线尺量检查，竣工后检查施工纪录。
13.2.2 同一提升容器两罐道梁缺口板中心的水平间距偏差，必须符合下列规定：13.2.2.1 装钢罐道的梁±2mm；13.2.2.2 装木罐道的梁±3mm。
检查数量按检查点数抽查10％。
检验方法施工时根据测量垂线尺量检查，竣工后检查施工纪录。
13.2.3 堵梁窝的混凝土强度等级，对于混凝土和钢筋混凝土井壁，严禁低于井壁混凝土的设计强度等级，对于其他井壁严禁低于C25。
梁窝表面不应有蜂窝和孔洞现象。
检查数量按检查点数抽查10％。
检验方法检验混凝土强度试验报告(每百米试验一次)及观察检查。
(Ⅱ)允许偏差项目13.2.4罐道梁安装的允许偏差和检验方法应符合表13.2.4的规定。

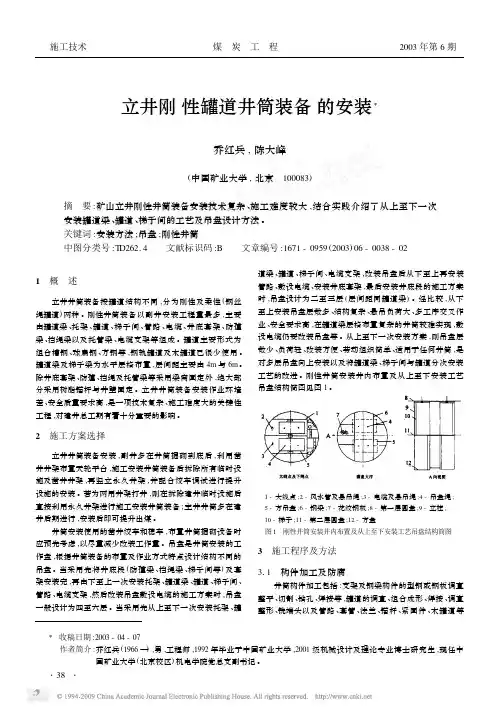

立井刚性罐道井筒装备的安装
立井刚性罐道井筒装备的安装Ξ乔红兵,陈大峰(中国矿业大学,北京 100083)摘 要:矿山立井刚性井筒装备安装技术复杂、施工难度较大,结合实践介绍了从上至下一次安装罐道梁、罐道、梯子间的工艺及吊盘设计方法。
关键词:安装方法;吊盘;刚性井筒中图分类号:T D262.4 文献标识码:B 文章编号:1671-0959(2003)06-0038-021 概 述立井井筒装备按罐道结构不同,分为刚性及柔性(钢丝绳罐道)两种。
刚性井筒装备以副井安装工程量最多,主要由罐道梁、托架、罐道、梯子间、管路、电缆、井底套架、防撞梁、挡绳梁以及托管梁、电缆支架等组成。
罐道主要形式为组合槽钢、球扁钢、方钢等,钢轨罐道及木罐道已很少使用。
罐道梁及梯子梁为水平层格布置,层间距主要由4m 与6m 。
除井底套架、防撞、挡绳及托管梁等采用梁窝固定外,绝大部分采用树脂锚杆与井壁固定。
立井井筒装备安装作业环境差、安全质量要求高,是一项技术复杂、施工难度大的关键性工程,对建井总工期有着十分重要的影响。
2 施工方案选择立井井筒装备安装,副井多在井筒掘砌到底后,利用凿井井架布置天轮平台,施工安装井筒装备后拆除所有临时设施及凿井井架,再竖立永久井架,并配合绞车调试进行提升设施的安装。
若为两用井架打井,则在拆除建井临时设施后直接利用永久井架进行施工安装井筒装备;主井井筒多在建井后期进行,安装后即可提升出煤。
井筒安装使用的凿井绞车和稳车,布置井筒掘砌设备时应预先考虑,以尽量减少改装工作量。
吊盘是井筒安装的工作盘,根据井筒装备的布置及作业方式特点设计结构不同的吊盘。
当采用先将井底段(防撞梁、挡绳梁、梯子间等)及套架安装完,再由下至上一次安装托架、罐道梁、罐道、梯子间、管路、电缆支架,然后改装吊盘敷设电缆的施工方案时,吊盘一般设计为四至六层。
当采用先从上至下一次安装托架、罐道梁、罐道、梯子间、电缆支架,改装吊盘后从下至上再安装管路、敷设电缆、安装井底套架,最后安装井底段的施工方案时,吊盘设计为二至三层(层间距同罐道梁)。
论煤矿立井井筒装备安装施工工艺
论煤矿立井井筒装备安装施工工艺李瑞琦摘㊀要:井筒装备是煤矿立井施工时必须使用的主要部分ꎬ是确保立井施工安全性的关键条件ꎬ因此在针对煤矿进行立井施工时必须保证井筒装备安装及使用过程的安全性㊁稳定性ꎮ基于此ꎬ本文对井筒装备的安装及施工流程进行简要介绍ꎬ并对其具体安装施工工艺展开了分析与思考ꎮ关键词:煤矿立井ꎻ井筒装备ꎻ施工流程ꎻ工艺一㊁井筒装备安装施工流程煤矿立井施工中的井筒装备的具体安装施工流程基本为:稳车㊁天轮平台㊁吊盘以及封口盘等的制作与安装完毕后进行吊盘装置安装ꎬ随后将测量平台㊁封口盘㊁稳绳拉紧装置㊁稳绳进行安装ꎬ对乘人的罐笼制作完毕并进行检验后进行安装ꎬ随后将电缆管路以及施工线路和井筒装备进行全部安装ꎬ全部安装并检验合格后投入施工过程中ꎬ施工结束后对乘人罐笼㊁测量平台㊁封口盘等暂时性设备进行拆除ꎬ最后对天轮平台等进行拆除ꎬ最终完成施工作业ꎮ二㊁井筒装备的具体安装施工工艺分析(一)安装稳车及天轮平台在井口周围布置满足施工要求的单滚筒稳车和双滚筒稳车ꎬ用于吊盘㊁乘人罐笼㊁压风㊁供水管路等的吊挂ꎮ天轮平台布置在井架或井塔楼平台上ꎮ参照井筒的十字中心线对天轮平台进行安装ꎮ将安装的天轮进行检查ꎬ天轮要转动灵活ꎬ内部润滑油脂充足ꎮ用吊车将组件吊到天轮平台就位并安装ꎮ主提升天轮轴的轴心线水平度严禁超过０.２/１０００ꎬ天轮安装位置与提升中心线的位置误差严禁超过３ｍｍꎮ(二)对吊盘进行制作并安装吊盘是井筒装置中的重要操作系统ꎬ是保证井筒整体运行稳定性的主要条件ꎬ通常情况下为了提升吊盘的稳定性ꎬ均需要利用立柱将各个吊盘连接ꎬ同时增设进入门ꎬ保证吊盘之间的畅通性ꎮ由于各个吊盘层的主要用途不同ꎬ因此在制作与安装时也必须结合实际情况开展制作与安装施工ꎮ(三)测量平台㊁封口盘制作及安装测量平台在井口布置ꎮ测量垂线用的重锤和钢丝ꎬ应符合国家现行有关测量规程的规定ꎮ测量钢丝和钢尺需要预先缠绕在自制小绞车上ꎮ可以采用φ２ｍｍ的镀锌钢丝绳作为测量钢丝ꎬ使之在整个安装期间不致轻易折断ꎮ优先选用四根钢丝按十字形布置ꎬ其次选用三根钢丝按直角形布置ꎬ距离视情况适当大一些ꎬ最大限度保证测量的准确性ꎮ封口盘是用来封闭井口㊁保护井筒中作业人员和设备设施的安全ꎬ同时人员㊁物料能够正常上下通行ꎮ主要是考虑乘人罐笼的上下的通道㊁稳绳的位置等ꎮ封口盘的钢梁整体水平度３/１０００ꎮ封口盘要设置进出门ꎮ(四)稳绳拉紧装置㊁稳绳及乘人罐笼安装在井底设置稳绳拉紧装置㊁稳绳梁ꎬ并安装稳绳ꎮ将两根稳绳固定在稳绳梁上ꎮ安装乘人罐笼ꎬ利用稳绳保持平衡并在井底张紧ꎮ(五)施工管路㊁电缆安装风㊁水管路利用口径合适的钢丝胶管ꎬ快速接头连接ꎬ每根长度为２０ｍꎬ上端连接一个风包ꎬ并利用胶管与风钻或风镐连接ꎬ以备使用ꎮ(六)井筒装备安装第一ꎬ对锚杆眼位置进行确定ꎮ使用专用工具根据设计内容以及尺寸标准ꎬ使用红色铅笔在井壁上对锚杆眼的位置进行标出ꎬ并对其进行定位ꎬ仔细核对与设计内容是否存在较大误差ꎬ如在定位位置出现错位等情况ꎬ则需要通过凿平的方式对定位进行精确ꎮ第二ꎬ将锚杆眼进行打造ꎮ根据锚杆眼设计的尺寸和大小ꎬ使用专业的凿岩机进行钻眼ꎬ且在选择时可将钻眼工具的直径适当增大ꎬ以便于在钻开时对钻眼进行适当调整ꎬ并为树脂药卷留出空间ꎬ提升钻眼准确率和稳定性ꎮ第三ꎬ对锚杆进行安装ꎮ利用工具将树脂药卷直接推送到钻开的眼孔底部ꎬ将使用的锚杆与风煤钻的旋转头固定ꎬ并利用其旋转作用将锚杆向眼孔内部推送ꎬ直到锚杆到达设计位置ꎬ且在推送过程中必须保证其推送稳定性ꎬ为保证药卷与锚杆之间的作用力达到最高ꎬ保证推送过程不能超过３０ｓꎮ第四ꎬ安装横梁ꎮ利用稳车将钢梁从地面吊运到井下工作面ꎬ将钢梁放置在托架上安装就位ꎬ检查梁与托架的接触情况ꎬ如果接触不好ꎬ梁不稳固ꎬ在缝隙处加楔铁出来ꎬ重点要控制好梁立面的垂直度ꎮ层间距允许偏差为ʃ１０ｍｍꎻ钢梁中心线与设计中心线允差ʃ３ｍｍꎮ托架及梁在安装期间因为动用电火焊造成的防腐破坏部位ꎬ应人工及时补涂树脂防腐漆ꎮ第六ꎬ安装罐道ꎮ利用稳车吊运罐道ꎬ穿过一㊁二层吊盘的通过孔门下放到安装位置进行安装ꎻ同一罐笼的相对两罐道接头位置ꎬ严禁位于同层托架上ꎬ罐道的垂直度不得超过ʃ７ｍｍꎻ同一罐笼的两罐道面的水平间距偏差在ʃ７ｍｍꎻ同一罐道相对两罐道中心线的重合度不得超过６ｍｍꎻ罐道接头错位不大于１ｍｍꎻ罐道接头间隙应满足２~４ｍｍꎮ每层罐道测量的相关数据都要进行记录ꎮ以备于后期抽查用ꎮ(七)对管道的安装管道是井筒装备使用过程中最为重要的部分之一ꎬ因此在对管道进行安装时不仅需要严格按照其安装流程进行安装施工ꎬ同时也必须在安装过程中保证其安装质量ꎬ具体质量标准包括:第一ꎬ在对法兰连接时ꎬ必须保证两个法兰盘的位置保持平行且具有同轴性ꎬ如螺栓能够在两个法兰盘运作过程中仍旧自由穿入则表示安装合格ꎻ第二ꎬ将螺栓进行连接时ꎬ必须保证螺栓配比的法兰盘的规格㊁型号相同ꎬ且使用的螺栓穿入方向能够保持一致ꎬ基本螺栓能够保持２~４个螺栓距离ꎬ且螺栓稳固性及松紧程度较为匀称ꎬ则表示螺栓连接合格ꎮ三㊁结语井筒装备安装在工程组织实施中ꎬ实际上不是作为单独的一个单位工程进行安装施工的ꎬ而是综合了各个单位工程ꎮ本工艺采用自下而上一次成井工艺ꎬ加快了施工进度ꎬ降低了用工成本ꎻ机械化程度比较高ꎬ人员上下ꎬ材料物资运输都是使用乘人罐笼及稳车运输方式ꎬ减小了劳动强度和提高了劳动效率ꎮ参考文献:[１]杨巍.煤矿立井井筒装备施工技术方案探析[Ｊ].现代商贸工业ꎬ２０１２(１７).作者简介:李瑞琦ꎬ中煤华晋集团晋城能源有限公司ꎮ６８１。
竖井斜井施工技术培训讲义PPT74页课件
竖井装岩与提升
提升：竖井提升包括提升岩石、运送设备和材料、升降人员。
7.1 竖井施工
（a）矸石吊桶 （b）底卸式材料吊桶
挂钩式吊桶
材料吊桶
7.2 斜井施工
斜井开挖特点: 6、斜井凿岩爆破所需的孔数和药量较平洞多，特别是靠底板边的炮孔所需的药量更多。 7、底孔有时被水淹，需使用抗水炸药。 8、为防止井底板抬高，要求底孔斜率大于斜井底板斜率，底孔深度较其他孔深10~20cm，一般底孔间距不大于30~40cm。 9、运岩一般使用提升机提升矿车或箕斗，为了防止跑车事故，井口应设置阻车器。
直径从0.4～4mm不等, 常用钢丝的抗拉强度：1550N/mm2和1700 N/mm2
竖井装岩与提升
3、钢丝绳和提升机的选择 钢丝绳根据计算单位长度重量值选取:
7.1 竖井施工
竖井装岩与提升
提升：竖井提升包括提升岩石、运送设备和材料、升降人员。 3、钢丝绳和提升机的选择 选择卷扬机 提升卷扬力计算：
竖井装岩与提升
提升：竖井提升包括提升岩石、运送设备和材料、升降人员。 1、提升方式的选择 适用范围：一般认为，在井筒断面较小时，井筒深度小于300m的条件下，用一套单钩提升较为合理；如果井筒断面较大，深度在250m以上，适用双钩较为合理。
7.1 竖井施工
施工方案分类： 1、单行作业(图7-1) 适用范围：井筒深度不大（200m左右）及地层比较稳定、井筒断面较小、砌壁速度很快和凿井设备不足的情况下，采用。 现状：单行作业在我国用得较多。
7.1 竖井施工
施工方案分类： 2、平行作业 步骤：挖掘岩石与砌壁在两个相邻的井段中同时进行。 井筒设备安装要在井筒掘砌全部完成之后进行。 优点：平行作业成井速度比单行作业快。 缺点：适用的掘进设备较多，工作组织复杂，安全性较差。
立井井筒装备施工工法
立井井筒装备施工工法1.前言井筒装备施工方法，直接影响矿井建设工期，平安和效益，邯郸设备安装分公司在多年立井井筒装备过程中通过不断的探索、实践和改良，逐渐成了一套完整立井井筒装备施工工艺。
本工法采用的措施系统和施工工艺与其他井筒装备方法比拟，以工艺先进、措施合理，作业环境平安、劳动效率高、工程本钱低、施工进度快等优点，在本公司具有很大的推广应用价值，特编制本工法。
2．工法特点2.1 安装一套适合人员操作，保证测量精度，方便材料人员上下运输，并能保证井筒不淹井的平安措施系统。
2.2 采用双层吊盘两下一上即划线、打眼〔掏梁窝〕、井筒结构件安装的一次成井施工工艺。
2.3 编制构件制作表，将加工所需各种信息资料全部填入表中，交与班组作业，做到作业精细分配。
2.4 制作一批构件模板胎具，使加工制作和安装过程成流水作业模式，大规模提高劳动生产率。
2.5 采用电脑排版下料，提高材料利用率。
2.6 编制构件安装表和尺寸定位图，将安装数据简洁、集中的交付作为人员，提高了安装精度。
3.适用范围适用于矿山立井井筒装备。
4.工艺原理为了保证立井井筒装备的平安、质量和进度，需要为此做一系列的措施工程的准备〔局部工程可以利用凿井设施改造〕。
包括：提绞设备稳车和提升机的安装；提绞平台的布置；工作平台即吊盘的制安；保证测量精度的测量平台、测量线、测量钢卷尺制安、挂设；用于运输人员和物料的临时罐笼制安；压风供水管路及排水管路的敷设；这样从上至下形成一套适合人员操作，保证测量精度，方便材料人员上下运输，并能保证井筒不淹井的平安措施系统。
然后进入吊盘两下一上即划线、打眼〔掏梁窝〕、安装的井筒装备工作中。
井筒装备完毕撤除临时措施系统，整个井筒装备工作结束。
5.工艺流程及操作要点5.1 施工工艺流程绞车安装天轮平台、封口盘制安吊盘悬挂井口封口盘制安吊盘制作测量平台制安稳绳拉紧装置制安稳绳悬挂井筒装备临井筒装备临时罐笼制作时罐笼挂设井筒定位放线打锚杆眼及凿梁窝井筒梯子间、井筒构件制作罐道梁及罐道安装井筒内管道安装井筒内电缆敷设井筒内临时设施撤除天轮平台及绞车撤除5.2 操作要点5.2.1 总体布置在井口周围至少布置两台单滚筒稳车和一台双滚筒稳车，用于吊装吊盘和压风供水管路。
井筒装备施工教材内容
矿山提升系统井筒装备安装工程职工培训教材（仅供内部使用）河南煤炭建设集团机电安装有限公司前言根据集团公司《关于继续开展职工技术安全业余培训的通知》，结合公司近期具体情况，为了加强主要工程项目的技术力量，适应激烈的市场竞争，以质量求生存，特编制本培训教材。
本培训教材根据有关文献、煤炭行业职工技能培训教材及施工经验编制，仅供内部使用。
由于编制水平有限，内容难免有误，希望在培训过程中指出，便于改正参加编制人员：杨亮、李小江、杨凯华、于慧敏2007年3月22日第一章立井井筒概述立井井筒是目前大、中、小型矿井普遍都采用的提升通道，它的优点是提升量大，安全可靠。
一般矿井都有主、副、风三个立井，主井提煤，副井提人、矸石和物料，风井是整个矿井回风总干线。
根据作用的不同，井筒内的装备也不同，下面介绍一下这三种井筒装备内部主要安装的工程量及安装方法。
主井是提煤工作场所，主井井筒装备的主要工作是安装箕斗的运行罐道，也有的矿井要求在主井装备中安装梯子间安全通道，另外还有信号电缆和通信电缆。
副井是提人、矸石和物料的工作场所，副井井筒装备主要工作是安装罐笼的运行罐道，梯子间安全通道，主排水管路、洒水管路和压风管路，另外还有动力电缆、信号电缆、通信电缆安全检测电缆和光缆。
风井是整个矿井回风总干线，风井井筒装备主要工作是安装梯子间安全通道。
井筒装备安装方法通常分为两种：一种是分次安装法，即利用双层吊盘从上向下安装托架、电缆支架、钢梁、梯子间，到井底后改为方盘或利用吊架从下向上依次安装罐道、管路、电缆。
分次安装法的特点是施工工艺简单，施工中工序转变多。
另一种是一次安装法即利用三层或四层吊盘从上向下安装所有托架、电缆支架、钢梁、梯子间，罐道，到井底后改为方盘或利用吊架从下向上依次安装管路和电缆。
一次安装法的特点是一次投入的人力设备较多，施工中工序转变少，施工质量更易保证。
井筒中罐道一般上有以下几种形式：钢丝绳罐道，钢轨罐道，组合罐道（现在主要以方钢罐道代替）。
浅析立井井筒装备安装快速施工法
浅析立井井筒装备安装快速施工法1、概述下面以某井筒装备为例说明快速施工法。
该井筒直径Φ6.5米，全深778 米，布置两个双层四车1吨罐笼，标准层间距5米，148层。
井筒装备的主要包括玻璃钢罐道、管子梁、电缆支架、梯子间、6趟管路（其中排水管为Φ325mm ，共3根）、井筒下部装备及电缆敷设等。
2、施工设备的选择与布置为简化施工程序，缩短施工工期，降低工程成本，结合施工的特点，施工用的悬吊系统和提升系统采用凿井期间的设备，主要施工设备有16T 凿井稳车4台，10T 凿井稳车8台，凿井提升机2台，施工期间的供电系统及供水、压风设备，经计算均满足施工要求，在安装前检查其安全及工作性能，不再变动。
其悬吊点具体位置见下图。
9东罐道夺钩绳19主提稳绳18西罐道夺钩绳17测量线4#16主提升机绳15吊盘绳4#14压风管夺钩绳13水源管夺钩绳12吊盘绳3#11测量线3#付提稳绳10付提升机绳8测量线2#76吊盘绳2#排水管夺钩绳5压风管路4动力电缆绳3吊盘绳1#21测量线1#3、施工方案的选择根据施工断面布置图，天轮平台部分天轮只做前后移动；封口盘及供电电缆、压风管路等均采用凿井期间的电缆、管路，在吊盘上根据供电要求增设部分开关。
根据井筒装备的布置特点，施工采用六层吊盘立体交叉平行作业的方式，采用自下而上安装罐道支座、罐道、管子梁、管路、梯子间、电缆支架及敷设通讯、信号电缆。
动力电缆在井筒装备安装完成后再行敷设。
井筒下部装备采用单层吊盘作业。
根据平面布置图在井口从上至下下放四根测量基准线，同时下放比长钢尺，以便控精确的控制安装构件的位置。
4、六层吊盘结构、功能，装备的施工方法4.1六层吊盘的结构及功能六层吊盘采用16型钢加工。
第一层采用圆形结构，上面安放信号室，夺钩工作在这层盘进行，同时兼做保护盘；第二、三层吊盘为方形，四周加设折页，第二层吊盘用于测量放线、打眼、做锚固力实验、安装支座、电缆支架，第三层吊盘安装管子梁及梯子踏板；第四、五、六层吊盘为方形结构，用于罐道的安装及管路的焊接。
