浅谈深基坑地连墙施工要点

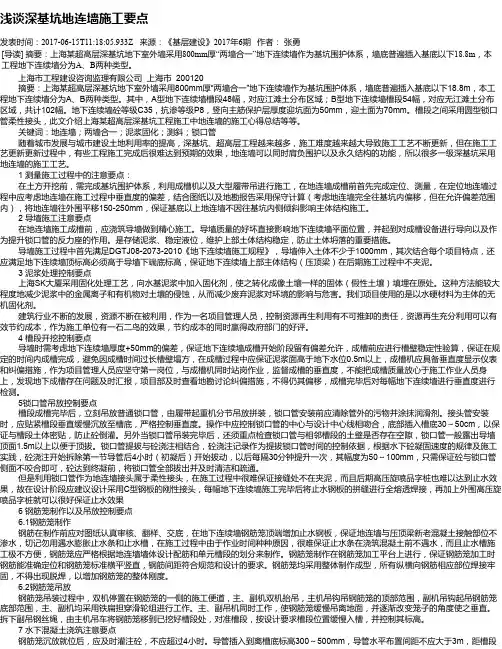

浅谈深基坑地连墙施工要点发表时间:2017-06-15T11:18:05.933Z 来源:《基层建设》2017年6期作者:张勇[导读] 摘要:上海某超高层深基坑地下室外墙采用800mm厚“两墙合一”地下连续墙作为基坑围护体系,墙底普遍插入基底以下18.8m,本工程地下连续墙分为A、B两种类型。
上海市工程建设咨询监理有限公司上海市 200120摘要:上海某超高层深基坑地下室外墙采用800mm厚“两墙合一”地下连续墙作为基坑围护体系,墙底普遍插入基底以下18.8m,本工程地下连续墙分为A、B两种类型。
其中,A型地下连续墙槽段48幅,对应江滩土分布区域;B型地下连续墙槽段54幅,对应无江滩土分布区域,共计102幅。
地下连续墙砼等级C35,抗渗等级P8,竖向主筋保护层厚度迎坑面为50mm,迎土面为70mm。
槽段之间采用圆型锁口管柔性接头,此文介绍上海某超高层深基坑工程施工中地连墙的施工心得总结等等。
关键词:地连墙;两墙合一;泥浆固化;测斜;锁口管随着城市发展与城市建设土地利用率的提高,深基坑、超高层工程越来越多,施工难度越来越大导致施工工艺不断更新,但在施工工艺更新更新过程中,有些工程施工完成后很难达到预期的效果,地连墙可以同时肩负围护以及永久结构的功能,所以很多一级深基坑采用地连墙的施工工艺。
1 测量施工过程中的注意要点:在土方开挖前,需完成基坑围护体系,利用成槽机以及大型履带吊进行施工,在地连墙成槽前首先完成定位、测量,在定位地连墙过程中应考虑地连墙在施工过程中垂直度的偏差,结合图纸以及地勘报告采用保守计算(考虑地连墙完全往基坑内偏移,但在允许偏差范围内),将地连墙往外围平移150-250mm,保证基底以上地连墙不因往基坑内侧倾斜影响主体结构施工。
2 导墙施工注意要点在地连墙施工成槽前,应浇筑导墙做到精心施工。
导墙质量的好坏直接影响地下连续墙平面位置,并起到对成槽设备进行导向以及作为提升锁口管的反力座的作用。
地下连续墙施工工艺及技术措施

地下连续墙施工工艺及技术措施1.地下连续墙施工工艺流程地下连续墙采用液压抓斗成槽机成槽,泥浆护壁,预制钢筋笼(可分次拼接、下沉),导管法灌注水下商品混凝土施工,其施工具体工艺流程详见下图。
地下连续墙施工工艺流程图2.地下连续墙施工方法及要点地下连续墙施工方法及要点详见下表。
地下连续墙施工方法及要点序号施工工序施工要点及方法示意图1 施工准备施工前进行交通疏导、绿化迁移、管线改移、场地平整等施工准备。
/2 测量放样(1)用计算器复核每个每幅地下连续墙坐标。
(2)采用极坐标法对每幅地下连续墙进行放样。
3 导墙施工(1)采用分段开挖1.5m深导墙基槽。
(2)导墙模板设置五道水平支撑,防止导墙混凝土浇筑变形。
(3)混凝土浇筑完成且强度达到85%后,向槽内注入泥浆方可进行成槽作业。
导槽开挖导墙钢筋、模板安装导墙混凝土浇筑4 成槽施工(1)采用液压抓斗成槽机一次性成槽。
(2)采用3抓成槽,先挖两端,后挖中间,成槽机就位时要严格找平。
(3)若成槽机难以成槽,采用铣槽机辅助成槽。
第一抓第二抓号第三抓4 槽壁检测采用GZ-3S地下连续墙成槽质量检测系统检测成槽深度、垂直度、槽口宽度等质量。
5 清底换浆采用空气压缩机循环泥浆清孔。
6钢筋笼制作(1)钢筋笼采用一次性加工成型。
(2)确保每幅两端止水片固定牢固。
(3)钢筋笼外侧按每米一个设置垫块。
7钢筋笼吊装(1)中心线定位校核钢筋笼中心线与基槽中心线一致。
(2)采用“双机抬吊法”吊装钢筋笼。
8导管安装及混凝土浇筑(1)用履带吊安装导管,并采用井子架固定导管。
(2)导管安装前试压,确保导管气密性。
(3)采用“双导管回灌法”浇筑水下混凝土。
号地下连续墙施工容易出现导墙变形和倾斜、槽壁变形、坍塌等质量问题,其主要预防技术措施详见下表。
地下连续墙施工质量通病及预防技术措施序号质量通病技术措施1 成槽时,导墙出现变形和倾斜(1)施工导墙前,对导墙外侧和底部土体进行夯实。
(2)导墙施工及拆模后,立即在导墙间加支撑,直至槽段开挖时拆除,并在靠近成槽机作业一侧的导墙主筋与路面钢筋连接,防止成槽过程中导墙变形。
地下连续墙施工规范

地下连续墙规范一般规定第11.1.1条广东地区地下连续墙常用的施工工艺如下:用液压抓斗(或机械抓斗)和冲孔桩机进行联合成槽作业.抓斗抓土。
冲孔桩机入岩并修边,形成具有一定长度、宽度、深度的单元槽段,然后在槽段内放入预先制好的钢筋笼,灌注水下混凝土筑成墙段。
如此连续施工,使各墙段相互连接形成一道完整的地下墙体,作为挡土防渗的施工支护结构,或(兼)作为承重的永久性地下结构。
第11.1.2条施工前,应具备详细的地质条件资料,其内容包括:一、土层的分布是否存在孤石、土洞等;二、地下水的水位(有无承压水)及变化情况,是否具有腐蚀性等;三、基岩的构造、岩性、风化程度和层厚度,是否存在溶洞、断层破碎带等。
第11.1.3条由于成槽机械和浇筑设备的限制,地下连续墙的最小墙体厚度为600mm。
第一节导墙的施工第11.2.1条槽段放线后,应沿地下连续墙轴线两侧构筑导墙,以防地表土的坍塌和保证成槽的精度。
导墙要具有足够的刚度和承载能力,导墙一般用现浇钢筋混凝土制作。
第11.2.2条导墙的横断面一般可采用┑┏形、┘┗形或】【形等型式,导墙混凝土的厚度一般为200mm,导墙的高度一般取1.5m。
导墙顶面略高于施工地面,并应高于地下水位1.5m以上。
第11.2.3条导墙宜建筑在密实的粘性土地基或杂填土地基上。
如遇不良地基时,应进行换填粘土夯实处理。
第11.2.4条现浇钢筋混凝土导墙拆模后应立即在两片导墙间按一定间距加设支撑。
然后才能回填。
导墙背后和导墙内均应用粘性土回填。
导墙背后要分层夯实。
第11.2.5条现浇钢筋混凝土导墙养护3d,强度达到设计强度的50%时,方可进行成槽作业。
第11.2.6条导墙的内间距要比地下连续墙设计厚度加宽50mm。
第11.2.7条导墙的施工允许偏差:一、导墙的轴线允许偏差为±10mm;二、导墙顶面应平整,要求平整度为30mm;三、内外导墙净距允许偏差为±10mm。
第11.2.7 导墙一般采用单面配筋,宜采用螺纹筋,间距150mm~250mm。
