程控交换系统-施工设计方案(范本)
程控交换机施工方案
程控交换机施工方案1. 引言程控交换机是一种运用数字控制技术的电话交换机，通过计算机程序控制电话通信的路由。
本文档旨在描述程控交换机的施工方案，包括安装、配置和测试等环节，以确保程控交换机能够正常运行。
2. 施工准备2.1 软硬件准备•程控交换机设备•电力和网络接口•计算机设备•相关配件和电缆2.2 施工人员培训确保施工人员熟悉程控交换机的安装、配置和测试流程，并具备相关技术知识和操作技能。
2.3 施工环境准备确保施工环境符合程控交换机的要求，包括电力供应、通风和温度等。
3. 施工流程3.1 安装程控交换机按照厂家提供的安装指南，将程控交换机安装到指定位置。
确保交换机与电力和网络接口连接良好。
3.2 配置程控交换机3.2.1 连接计算机使用串口或以太网线将计算机与程控交换机相连。
3.2.2 网络设置根据实际需求，配置程控交换机的网络参数，包括IP地址、子网掩码、默认网关等。
3.2.3 程控交换机配置根据通信需求，配置程控交换机的呼叫路由、电话分机、语音信箱等功能，并设置相关参数。
3.3 测试程控交换机3.3.1 基础功能测试使用模拟电话或软电话测试程控交换机的基础功能，包括电话呼叫、接听、转接等。
3.3.2 网络联通测试通过测试程控交换机与其他电话设备或网络设备的连接，确保通信正常。
3.3.3 安全性测试对程控交换机进行安全性测试，包括密码设置、远程登录限制等，以确保通信的安全性。
4. 施工验收完成程控交换机的安装、配置和测试后，进行施工验收。
4.1 功能验收测试程控交换机的各项功能是否正常运行，包括呼叫路由、电话分机、语音信箱等。
4.2 性能验收测试程控交换机的性能指标，包括呼叫质量、通话时延等。
4.3 安全性验收测试程控交换机的安全性措施是否有效，确保通信的安全性。
5. 施工总结通过本次施工，成功完成了程控交换机的安装、配置和测试工作。
程控交换机运行正常，各项功能和性能指标符合需求。
同时，施工过程中也遵循了相关安全规范，确保了通信的安全性。
程控交换机施工方案
程控交换机施工方案1. 引言程控交换机作为一种关键的通信设备，在现代通信网络中起着至关重要的作用。
本文档旨在为程控交换机的施工提供详细的方案，并确保施工过程的顺利进行。
2. 施工准备在进行程控交换机的施工前，需要进行一系列的准备工作，以确保施工过程的顺利进行。
2.1 资源准备为了完成程控交换机的施工，需要准备以下资源：•程控交换机设备及相关配件。
•适当的工具集，用于安装和连接程控交换机。
•机房或通信设备室，用于容纳程控交换机设备。
2.2 设备检查与测试在施工前，需要对程控交换机设备进行检查和测试，以确保其正常工作。
具体步骤如下：1.检查程控交换机设备是否完整，确保无损坏或松动部件。
2.运行设备自检程序，检查设备的硬件和软件状态。
3.测试设备的各个接口，确保其正常工作。
4.检查设备的电源和冷却系统，确保其正常运行。
2.3 网络规划与设计在施工前，需要对程控交换机的网络进行规划和设计，确保其可以满足实际需求。
具体步骤如下：1.确定网络拓扑结构，包括主干网、汇聚网和接入网。
2.设计子网划分方案，确定子网的地址空间和子网掩码。
3.制定路由协议选择和配置方案，确保网络的高可靠性和高性能。
4.设计安全策略，包括访问控制和防火墙配置，确保网络的安全性。
3. 施工步骤在完成施工准备后，可以按照以下步骤进行程控交换机的施工。
3.1 设备安装首先，需要将程控交换机设备安装到机房或通信设备室中。
具体步骤如下：1.根据机房布局和设备规格，选择合适的位置进行安装。
2.使用适当的工具和支架将程控交换机设备固定在机架上。
3.连接电源线和网络线，确保设备可以正常供电和通信。
3.2 设备配置安装完成后，需要对程控交换机设备进行配置，使其适应实际需求。
具体步骤如下：1.使用串口线将计算机与程控交换机设备连接。
2.运行配置管理软件，对交换机进行初始化配置。
3.根据网络规划和设计方案，配置交换机的各个接口、路由和安全策略。
4.测试交换机的配置是否正常，确保可以实现网络的正常通信。
程控交换系统施工方案

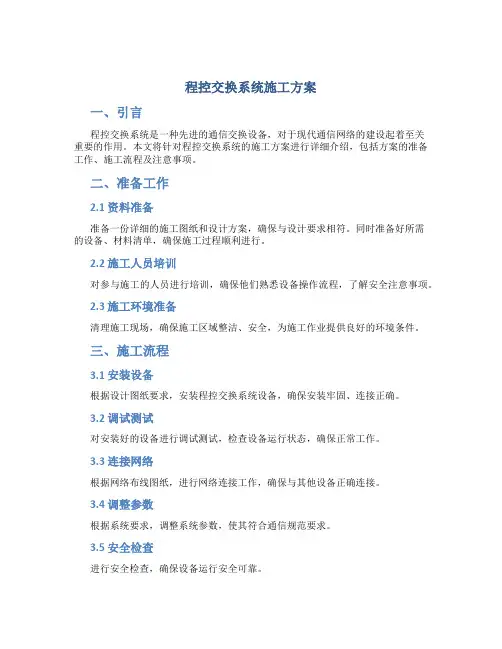

程控交换系统施工方案一、引言程控交换系统是一种先进的通信交换设备，对于现代通信网络的建设起着至关重要的作用。
本文将针对程控交换系统的施工方案进行详细介绍，包括方案的准备工作、施工流程及注意事项。
二、准备工作2.1 资料准备准备一份详细的施工图纸和设计方案，确保与设计要求相符。
同时准备好所需的设备、材料清单，确保施工过程顺利进行。
2.2 施工人员培训对参与施工的人员进行培训，确保他们熟悉设备操作流程，了解安全注意事项。
2.3 施工环境准备清理施工现场，确保施工区域整洁、安全，为施工作业提供良好的环境条件。
三、施工流程3.1 安装设备根据设计图纸要求，安装程控交换系统设备，确保安装牢固、连接正确。
3.2 调试测试对安装好的设备进行调试测试，检查设备运行状态，确保正常工作。
3.3 连接网络根据网络布线图纸，进行网络连接工作，确保与其他设备正确连接。
3.4 调整参数根据系统要求，调整系统参数，使其符合通信规范要求。
3.5 安全检查进行安全检查，确保设备运行安全可靠。
四、注意事项1.施工过程中严格按照设计图纸要求操作，避免出现错误。
2.施工前对设备进行检查，确保设备完好无损。
3.施工中注意保护设备，避免损坏。
4.完成施工后，对设备进行维护保养，延长设备寿命。
五、总结通过本文的介绍，我们了解了程控交换系统施工方案的要点和流程。
只有严格按照方案要求进行施工，确保设备的正常运行，才能更好地为通信网络的建设提供支持。
希望本文对您有所帮助，谢谢阅读。
程控交换机施工方案
程控交换机施工方案一、引言随着信息技术的快速发展，通信网络已经成为现代社会不可或缺的基础设施。
程控交换机作为通信网络中的核心设备，扮演着重要的角色。
本文将就程控交换机的施工方案进行详细的介绍和论述。
二、设计方案1. 设备选型在进行程控交换机的施工前，我们需要根据实际的需求来选择合适的设备。
首先，我们需要考虑交换机的容量和扩展性，确保它能够满足未来的增长需求。
其次，我们需要关注设备的可靠性和稳定性，以确保通信系统的连续运行。
同时，我们还需要考虑设备的能耗和维护成本，选择能够提供良好性价比的设备。
2. 网络拓扑结构设计在程控交换机的施工中，网络拓扑结构的设计非常关键。
我们需要根据通信需求和系统容量来选择合适的拓扑结构，如星型、环型或者树型拓扑。
同时，我们还需要考虑冗余设计，以确保网络的高可用性和容错能力。
3. 线缆布线良好的线缆布线是程控交换机施工中的重要环节。
我们需要根据实际情况选择合适的线缆类型和规格，并合理规划线缆的走向和敷设方式。
同时，我们还需要遵循相关的安全规范，确保线缆的可靠性和稳定性。
4. 设备安装与调试在施工过程中，我们需要将选好的设备进行安装和调试。
确保设备的正常运行和连接的稳定性。
同时，我们还需要进行设备的性能测试和质量验证，以确保交换机系统能够满足设计要求。
5. 系统接入与集成程控交换机需要与其他系统进行接入和集成。
我们需要根据实际的需求，选择合适的接口和协议，确保系统之间能够良好地协同工作。
同时，我们还需要进行合适的系统调试和集成测试，以确保整个系统的正常运行。
三、施工流程1. 方案评估与设计根据实际需求和场地条件，对程控交换机的施工方案进行评估和设计，确定相关的设备选型和拓扑结构设计。
2. 材料准备与采购根据设计方案，准备所需的材料和设备，确保施工过程中的顺利进行。
3. 线缆布线按照设计方案进行线缆布线，注意线路的走向和敷设方式，确保线缆的质量和可靠性。
4. 设备安装与调试进行设备的安装和调试，确保设备能够正常运行和连接的稳定性。
程控交换机系统施工方案
程控交换机系统施工方案1. 引言本文档旨在提供程控交换机系统施工方案，包括系统概述、系统硬件配置、系统软件配置、系统网络拓扑和施工步骤等内容。
本方案将确保程控交换机系统正常运行和可靠性。
2. 系统概述程控交换机系统是一种基于网络的通信设备，可用于实现电话机之间的通信。
系统主要由硬件设备和软件配置组成。
本方案将针对系统的硬件和软件配置进行详细说明。
3. 系统硬件配置系统硬件配置包括硬件设备和连接方式。
3.1 硬件设备以下是系统所需的硬件设备：•程控交换机主机：负责控制通信流量和路由功能。
•电话机：提供用户拨号和通话功能。
•交换机：用于连接程控交换机主机和电话机。
3.2 连接方式系统中的硬件设备需要使用适当的连接方式进行连接。
以下是常用的连接方式：•通过以太网连接交换机和程控交换机主机。
•使用RJ11电话线连接电话机和交换机。
4. 系统软件配置系统软件配置包括程控交换机主机的操作系统和应用软件。
4.1 操作系统程控交换机主机使用Linux操作系统，具有良好的稳定性和可靠性。
4.2 应用软件系统的应用软件是程控交换机主机上的通信软件。
该软件负责处理电话机的拨号、接听、转接以及通话等功能。
5. 系统网络拓扑系统使用星型网络拓扑，其中程控交换机主机处于中心位置，电话机通过交换机与之相连。
6. 施工步骤进行程控交换机系统的施工需要按照以下步骤进行：1.准备所需的硬件设备，包括程控交换机主机、电话机和交换机。
2.按照系统硬件配置中的连接方式，连接交换机和程控交换机主机，以及电话机和交换机。
3.在程控交换机主机上安装Linux操作系统，并进行相应的配置。
4.安装程控交换机主机上的应用软件，并进行配置。
5.对系统进行测试，确保所有功能正常运行。
6.进行系统的优化和调试，以确保系统的可靠性和性能。
7. 总结本文档提供了程控交换机系统施工方案的详细说明，包括系统概述、硬件配置、软件配置、网络拓扑和施工步骤等内容。
通过按照本方案进行施工，可以确保程控交换机系统正常运行和可靠性。
程控交换系统施工方案

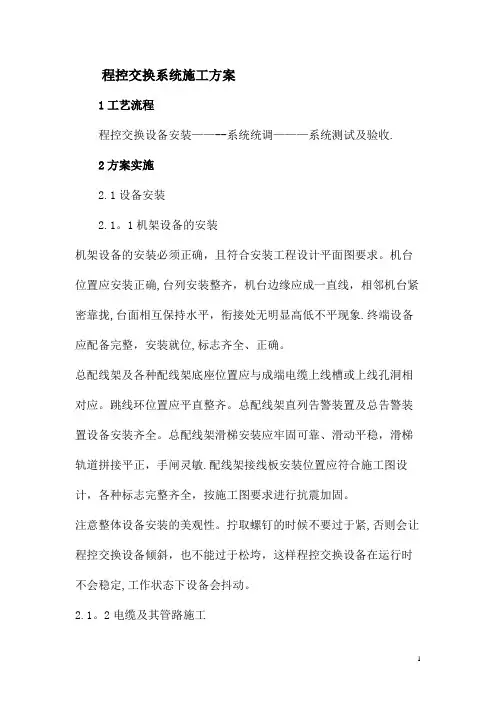

程控交换系统施工方案1工艺流程程控交换设备安装——--系统统调———系统测试及验收.2方案实施2.1设备安装2.1。
1机架设备的安装机架设备的安装必须正确，且符合安装工程设计平面图要求。
机台位置应安装正确,台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢,台面相互保持水平，衔接处无明显高低不平现象.终端设备应配备完整，安装就位,标志齐全、正确。
总配线架及各种配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
总配线架直列告警装置及总告警装置设备安装齐全。
总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏.配线架接线板安装位置应符合施工图设计，各种标志完整齐全，按施工图要求进行抗震加固。
注意整体设备安装的美观性。
拧取螺钉的时候不要过于紧,否则会让程控交换设备倾斜，也不能过于松垮，这样程控交换设备在运行时不会稳定,工作状态下设备会抖动。
2.1。
2电缆及其管路施工电缆走道及槽道的安装位置应符合施工图设计的规定。
水平走道应与列架保持平行或直角相交。
垂直走道应与地面保持垂直并无倾斜现象。
走道吊架的安装应整齐牢固，保持垂直,无歪斜现象。
电缆走道穿过楼板孔或墙洞的地方，应加装子口保护.电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。
安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。
安装后的走道应整齐一致，不得有起伏不平或歪斜现象.安装槽道应端正牢固，并与大列保持垂直，列间槽道应成一直线.布放电缆的规格、路由、截面和位置应符合施工图的规定,电缆排列必须整齐，外皮无损伤。
交、直流电源的馈电电缆，必须分开布放；电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
布放槽道电缆可以不绑扎，槽内电缆应顺直,尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。
在活动地板地板下布放的电缆，应注意顺直不凌乱,尽量避免交叉，并且不得堵住送风通道。
程控交换系统施工方案
程控交换系统施工方案1工艺流程程控交换设备安装----系统统调---系统测试及验收。
2方案实施2.1设备安装2.1.1机架设备的安装机架设备的安装必须正确，且符合安装工程设计平面图要求。
机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
终端设备应配备完整，安装就位，标志齐全、正确。
总配线架及各种配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
总配线架直列告警装置及总告警装置设备安装齐全。
总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。
配线架接线板安装位置应符合施工图设计，各种标志完整齐全，按施工图要求进行抗震加固。
注意整体设备安装的美观性。
拧取螺钉的时候不要过于紧，否则会让程控交换设备倾斜，也不能过于松垮，这样程控交换设备在运行时不会稳定，工作状态下设备会抖动。
2.1.2电缆及其管路施工电缆走道及槽道的安装位置应符合施工图设计的规定。
水平走道应与列架保持平行或直角相交。
垂直走道应与地面保持垂直并无倾斜现象。
走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。
电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。
电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。
安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。
安装后的走道应整齐一致，不得有起伏不平或歪斜现象。
安装槽道应端正牢固，并与大列保持垂直，列间槽道应成一直线。
布放电缆的规格、路由、截面和位置应符合施工图的规定，电缆排列必须整齐，外皮无损伤。
交、直流电源的馈电电缆，必须分开布放；电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
布放槽道电缆可以不绑扎，槽内电缆应顺直，尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。
在活动地板地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且不得堵住送风通道。
程控交换系统施工方案
程控交换系统施工方案一、准备工作1.调研：通过调研分析用户的通信需求，并确定所需建设的交换系统规模和功能。
2.设计：根据调研结果，设计交换系统的整体架构图，包括网络布局、机房布局、设备选型等。
3.采购：根据设计方案，制定采购计划，选购合适的程控交换系统设备。
4.网络布线：根据设计方案，在机房内进行网络布线，确保设备之间的连接畅通。
5.设备安装：按照设备的安装要求，逐一安装设备，并进行初步调试，确保设备正常工作。
二、施工方案1.机房建设：机房是程控交换系统的核心，需要按照设计方案进行布置。
首先，对机房进行消防、通风、温湿度等环境设施的配置，确保设备工作的安全环境。
其次，根据设备规格和功能需求，设计设备的安装位置和布线。
2.电力供应：程控交换系统需要稳定的电力供应，因此需要对机房进行电力改造。
包括增加电源插座、配电箱等设备，并确保电力供应的可靠性和稳定性。
3.设备连接：在机房内进行设备的连接工作，包括将交换机、分配器、线路连接器等设备进行连接，保证设备之间的信号传输畅通。
4.数据传输：完成机房内的设备连接后，需要进行数据传输的建设工作。
主要包括设置数据传输线路、与用户终端进行连接、检测数据传输路径的连续性等。
5.软硬件调试：在完成物理连接后，需要进行软硬件的调试工作。
首先，进行设备的基本设置，包括IP地址配置、网络参数设置等。
其次，根据实际情况进行设备功能的配置，确保设备正常工作。
6.压力测试：在系统安装和调试完成后，需要进行压力测试，模拟实际通信场景进行系统性能测试。
包括通话质量、信号传输速度等方面的测试。
7.系统交接：在系统安装和测试合格后，进行正式交付。
包括编写系统操作手册、培训用户使用系统等。
三、注意事项1.安全性：在机房建设过程中，要保证安全设施的完善，对机房进行安全管理，防止非法人员进入机房造成损坏。
2.环境要求：机房的环境要求较高，应保持稳定的温度、湿度和通风，防止设备过热或受潮。
3.质量控制：施工过程中要严格把控施工质量，确保设备安装和连接的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
程控交换系统施工方案
1工艺流程
程控交换设备安装系统统调系统测试及验收。
2方案实施
2.1设备安装
2.1.1机架设备的安装
➢机架设备的安装必须正确，且符合安装工程设计平面图要求。
机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
终端设备应配备完整，安装就位，标志齐全、正确。
➢总配线架及各种配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
总配线架直列告警装置及总告警装置设备安装齐全。
总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。
配线架接线板安装位置应符合施工图设计，各种标志完整齐全，按施工图要求进行抗震加固。
➢注意整体设备安装的美观性。
拧取螺钉的时候不要过于紧，否则会让程控交换设备倾斜，也不能过于松垮，这样程控交换设备在运行时不会稳定，工作状态下设备会抖动。
2.1.2电缆及其管路施工
➢电缆走道及槽道的安装位置应符合施工图设计的规定。
水平走道应与列架保持平行或直角相交。
垂直走道应与地面保持垂直并无倾斜现象。
走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。
电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。
电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。
安
装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。
安装后的走道应整齐一致，不得有起伏不平或歪斜现象。
安装槽道应端正牢固，并与大列保持垂直，列间槽道应成一直线。
➢布放电缆的规格、路由、截面和位置应符合施工图的规定，电缆排列必须整齐，外皮无损伤。
交、直流电源的馈电电缆，必须分开布放；电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
布放槽道电缆可以不绑扎，槽内电缆应顺直，尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。
在活动地板地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且不得堵住送风通道。
➢机房直流电源线的安装路由、路数及布放位置应符合施工图的规定。
电源线的规格、熔丝的容量均应符合设计要求。
电源线必须采用整段线料，中间无接头。
交换系统用的交流电源线必须有接地保护线。
直流电源线的成端接续连接牢靠，接触良好，电压降指标及对地电位符合设计要求。
列间馈电线采用架空敷设时，铜(铝)条应整齐平直，看不出有明显不平及锤痕。
导线的固定方法和要求，应符合施工图的规定。
铜(铝)条馈电线在正线上涂有红色油漆标志，其他不同电压的电源线有不同颜色标志区分。
安装好的电源线末端必须有胶带等绝缘物封头，电缆剖头处必须用胶带和护套封扎。
2.1.3交换机电话配线箱（架）安放及其防雷措施
➢电话配线箱(架)一般应左侧为接交换机端口线，右侧为出线端,接通信电缆线或电话线或网线等。
➢电话配线箱(架)如有通信电缆线，则必须要安装通信电缆的屏蔽的铝层要接地。
➢电话配线箱必须与主机必须有分别到时接地，否则，即使安装避雷保安排或保安单元无效，因为它对地并没有形成回路。
➢交换机与配线箱或架接地方法如图：
2.1.4电源及稳压设备的要求
安装交换机电源时，应独立于其它设备的电源，以防不必要的电源中断。
如当地电网电压波动很大，或电源稳定性差用户极有必要配置交流稳压电源。
用户在选购稳压设备时，切忌选用断电切换式交流稳压电源。
因为间隔式断电切换会造成设备工作混乱。
配置2448V的电瓶（根据不同的交换机机型电瓶要求不同），容量为
12V7～100(视交换机机型而定）。
直接将电瓶按对应的极性分别接在两接线柱上(红色为正极，黑色为负极)。
缺电太多时,不应连续使用电瓶，否则会影响电源输出的稳定性及使用寿命。
2.1.5程控交换机地线要求
交换机内部设有防雷装置，但交换机的接地必须可靠，否则防雷装置将不起作用。
接地质量好坏对通话质量有很大影响，同时对工作人员的安全起保护作用。
程控交换机的接地要求和其它通信设备一样，比较严格。
接地电阻不得大于5欧姆，接地良好与否,直接影响着外线通话质量。
接地点应从接地点直接通过电线与大地连接，不能与其它接地点共用。
2.2号码规划
规划程控交换系统的电话号码配置等，详细规划各个子系统的接入范围、主要应用以及运行的端口。
2.3核对语音电缆
仔细核对大对数电缆走向，核对各个配线间的位置、大小，重点要注意机柜的空间以及端接箱和理线架的数量，端口标号对照等等。
3设备调试
➢程控交换设备的单体上电、确定设备的硬件及软件是否运行正常；
➢程控交换设备的模块上电运行、确定网络模块的指示灯是否正常；
➢确定程控交换软件是否正常工作；
➢确定程控交换机的风扇模块是否正常；
➢按照详细设计文档完成单体设备的参数设置。
➢程控交换设备的联调及测试，主要包括各子功能实现测试。
4重点、难点施工方案
4.1设备命名
为了标识设备、便于管理设备，应该为每一台设备赋予名称标识，设备命名的基本原则为：
➢能表示出设备的类型
➢能表示出设备的物理位置
4.2接口描述
为了标识设备端口，便于后期维护，应为没一个接口设置接口描述，接口描述的基本规则为：
➢能表示出端口的对端设备
➢能表示出端口的类型
➢能反映出对端端口所在板卡的物理槽位
4.3程控电话交换机综合布线注意事项
系统布线非常重要，它的好坏直接影响到通话质量，若串入高压电，甚至威胁到机器以及人身安全。
➢不要将电话线与交流电源、电脑、电报机等连线并行布设，如果靠近这些线应做屏蔽；
➢避免电话交换机与电脑等其它办公设备共用同一电源插座，可能会产生噪声干扰；
➢布线时应先将系统电源关闭，布完线再打开，布错线可能会导致系统不能正常工作；。
