原子层沉积法的原理和应用
原子层沉积法的原理和应用
原子层沉积法的原理和应用原子层沉积法 (Atomic Layer Deposition, ALD) 是一种表面化学反应技术，可用于在纳米尺度下控制材料的沉积和生长。
该技术的原理是以分子层为单位对待，通过依次将预定数量的原子或分子沉积到待处理物表面上形成一层完整的原子层。
ALD技术的应用非常广泛，包括微电子、纳米电子、纳米器件、光电子器件、能源储存和转换器件等领域。
原子层沉积法的原理基于准分子吸附和表面反应。
该过程通过两种或多种前体物质的交替供给，通过吸附和反应在基体上一层一层地沉积，形成精确控制的薄膜，具有高质量和强大的薄膜控制能力。
该技术的关键是前体分子的热解和表面反应，热解可将前体分子分解为无机或有机反应性种子，而表面反应可使种子与基体表面上的活性基团反应，从而沉积出薄膜。
ALD的应用非常广泛，主要包括以下几个方面：1.微电子领域：ALD技术可以制备高质量的薄膜，用于晶体管栅极绝缘层、源漏极等器件结构。
此外，ALD还可用于制备超大规模集成电路(ULSI)的线路隔离、超薄栅氧化物和晶体管栅氧化物。
2.纳米器件和纳米电子：ALD技术可用于制备纳米尺度的电子器件和器件层，如纳米线、纳米点和二维材料等。
该技术可以控制沉积的原子或分子数量，从而实现纳米尺度的器件和电子元件。
3.光电子器件：ALD技术可用于制备太阳能电池、光电二极管、高频电化学传感器、光电转换薄膜和光学镀膜等光电子器件。
通过ALD能够将薄膜的光学、电学和磁学特性调控到所需的性能范围。
4.能源储存和转换器件：ALD技术可用于制备锂离子电池电极材料、超级电容器电极材料和燃料电池膜电极等能源储存和转换器件。
该技术可以调控材料的晶体结构和表面化学组成，从而改善器件的性能和稳定性。
5.生物医学：ALD技术可用于制备生物传感器、细胞培养基质和药物输送系统等生物医学应用。
通过ALD可实现对生物材料的表面改性，增加生物相容性和生物活性。
总之，原子层沉积法是一种重要的表面化学反应技术，可实现对材料的精确控制和定量分析。
ald工艺原理和应用
ald工艺原理和应用
"Ald" 是 Atomic Layer Deposition（原子层沉积）的缩写，是一种薄膜生长技术，其原理和应用在纳米技术领域中具有重要意义。
Ald工艺原理：
1.原子层控制： Ald 是一种原子层控制的薄膜沉积技术，它通过在基底表面逐层沉积薄膜材料的方法，实现对薄膜的精确控制。
2.气相前体： Ald 过程中使用的气相前体是一种化学气体，通过气相前体的定量供应，可以在基底表面沉积一层单一原子层的薄膜。
3.逐层反应：Ald是通过交替的气相前体供应和表面反应步骤实现的。
在每个步骤中，气相前体以一种可控的方式吸附到基底表面，然后通过表面反应形成薄膜的一层。
4.表面饱和： Ald 过程中，每一层的沉积在表面的饱和状态下进行，确保只有一个原子层被沉积。
5.高精度和均匀性：由于 Ald 过程是逐层进行的，因此可以实现高精度和均匀性的薄膜沉积，使其在纳米尺度上具有出色的控制能力。
Ald的应用：
1.纳米电子器件： Ald 被广泛用于制备纳米电子器件的关键层，如金属、氧化物或氮化物的薄膜。
2.纳米光学薄膜： Ald 可用于制备纳米光学元件，如抗反射膜、光学滤波器等。
3.能源存储： Ald 被应用于能源存储领域，制备电池和超级电容器的电极材料。
4.传感器： Ald 可用于制备高灵敏度和高选择性的传感器薄膜，
用于气体、化学物质或生物分子的检测。
5.表面修饰： Ald 被用于表面修饰，改善材料的表面性质，如润湿性、生物相容性等。
总体而言，Ald 是一种关键的纳米技术工艺，通过逐层控制原子尺度的薄膜生长，为制备纳米材料和器件提供了高度精密的方法。

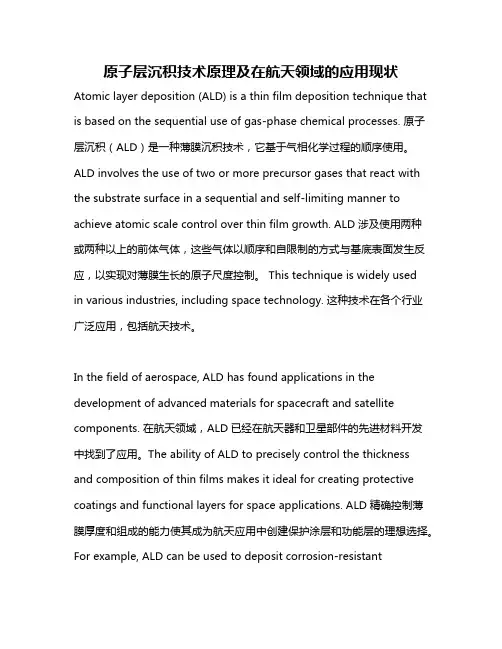

原子层沉积技术原理及在航天领域的应用现状
原子层沉积技术原理及在航天领域的应用现状Atomic layer deposition (ALD) is a thin film deposition technique that is based on the sequential use of gas-phase chemical processes. 原子层沉积（ALD）是一种薄膜沉积技术，它基于气相化学过程的顺序使用。
ALD involves the use of two or more precursor gases that react with the substrate surface in a sequential and self-limiting manner to achieve atomic scale control over thin film growth. ALD涉及使用两种或两种以上的前体气体，这些气体以顺序和自限制的方式与基底表面发生反应，以实现对薄膜生长的原子尺度控制。
This technique is widely usedin various industries, including space technology. 这种技术在各个行业广泛应用，包括航天技术。
In the field of aerospace, ALD has found applications in the development of advanced materials for spacecraft and satellite components. 在航天领域，ALD已经在航天器和卫星部件的先进材料开发中找到了应用。
The ability of ALD to precisely control the thickness and composition of thin films makes it ideal for creating protective coatings and functional layers for space applications. ALD精确控制薄膜厚度和组成的能力使其成为航天应用中创建保护涂层和功能层的理想选择。
ald沉积技术
ALD沉积技术概览ALD（Atomic Layer Deposition，原子层沉积）是一种用于制备薄膜材料的表面沉积技术。
它的独特之处在于能够在纳米尺度上控制薄膜的厚度和成分，并提供出色的薄膜均匀性和密度。
ALD技术具有广泛的应用领域，如电子器件、光电材料、能源存储、催化剂等。
原理ALD技术的基本原理是通过分子层沉积的方式在基底表面逐步生长薄膜。
ALD的每个周期包括两个步骤：前体分子吸附和表面反应。
前体分子通过物理吸附或化学吸附的方式吸附在基底表面，形成一个单分子层。
然后，第二个前体分子被引入，与已吸附的分子进行反应，生成一层新的物质。
这个周期重复进行，直到薄膜达到所需的厚度。
为了实现单分子层的沉积，ALD应用了非均匀前体分子吸附和表面反应的原理，即前体分子与表面反应的速率要高于与气相反应的速率，从而确保每个周期只有一个单分子层被沉积。
操作步骤ALD沉积通常包括以下几个步骤：1.基底预处理：将基底进行表面清洗和氧化处理，以确保其表面干净和活性。
2.吸附前体1：将前体分子1引入反应室中，使其与基底表面发生吸附。
3.后处理：将反应室进行干燥，以去除未反应的前体分子1，并清洗表面。
4.吸附前体2：将前体分子2引入反应室中，使其与已吸附的前体分子1进行反应，生成新的沉积层。
5.后处理：重复第3步。
6.重复步骤2至5，直到薄膜达到所需的厚度。
ALD技术在薄膜制备中具有以下优势：1.厚度控制：ALD可精确地控制薄膜的厚度，通常在几个纳米到一百纳米之间。
2.均匀性：ALD提供出色的薄膜均匀性，可以在整个基底表面实现原子级别的均一沉积。
3.高纯度：由于ALD使用准分子层沉积，所以薄膜具有较高的纯度和化学均匀性。
4.选择性：ALD可以实现不同材料之间的选择性沉积，从而实现多层复合材料的制备。
5.低温制备：相比其他制备方法，ALD通常在相对较低的温度下进行，避免了基底的热应力。
应用领域由于ALD技术的优势，它在许多领域中得到了广泛应用：电子器件ALD在电子器件制造中被广泛应用。

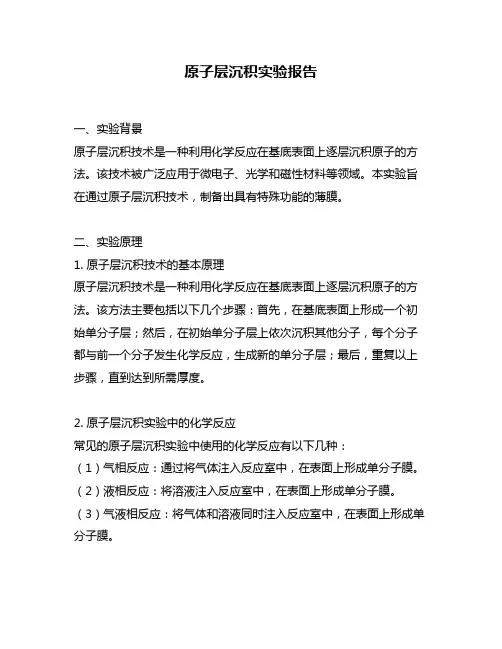

原子层沉积实验报告
原子层沉积实验报告一、实验背景原子层沉积技术是一种利用化学反应在基底表面上逐层沉积原子的方法。
该技术被广泛应用于微电子、光学和磁性材料等领域。
本实验旨在通过原子层沉积技术，制备出具有特殊功能的薄膜。
二、实验原理1. 原子层沉积技术的基本原理原子层沉积技术是一种利用化学反应在基底表面上逐层沉积原子的方法。
该方法主要包括以下几个步骤：首先，在基底表面上形成一个初始单分子层；然后，在初始单分子层上依次沉积其他分子，每个分子都与前一个分子发生化学反应，生成新的单分子层；最后，重复以上步骤，直到达到所需厚度。
2. 原子层沉积实验中的化学反应常见的原子层沉积实验中使用的化学反应有以下几种：（1）气相反应：通过将气体注入反应室中，在表面上形成单分子膜。
（2）液相反应：将溶液注入反应室中，在表面上形成单分子膜。
（3）气液相反应：将气体和溶液同时注入反应室中，在表面上形成单分子膜。
三、实验步骤1. 实验材料准备（1）基底：使用硅片作为基底。
（2）前驱体：使用H2O和AlCl3作为前驱体。
（3）溶剂：使用甲苯作为溶剂。
2. 实验操作步骤（1）清洗基底：将硅片放入去离子水中，超声清洗10分钟，然后用氮气吹干。
（2）放置基底：将清洗后的硅片放置于反应室中，并加热至200℃，保持30分钟，使其表面光滑。
（3）第一次沉积：将AlCl3溶解在甲苯中，然后将甲苯溶液注入反应室中，并加热至100℃。
在此温度下保持10分钟，使其与硅片表面发生化学反应，形成第一层AlCl3单分子层。
然后用氮气吹干。
（4）第二次沉积：将H2O注入反应室中，并加热至100℃。
在此温度下保持10分钟，使其与第一层AlCl3单分子层发生化学反应，形成第二层AlCl3单分子层。
然后用氮气吹干。
（5）重复以上步骤，直到达到所需厚度。
四、实验结果与分析经过多次沉积后，制备出了一种具有特殊功能的薄膜。
通过扫描电子显微镜观察该薄膜的表面形貌，发现其表面平整、均匀。
同时，使用X射线衍射仪对该薄膜进行了测试，并发现其晶体结构较为稳定。

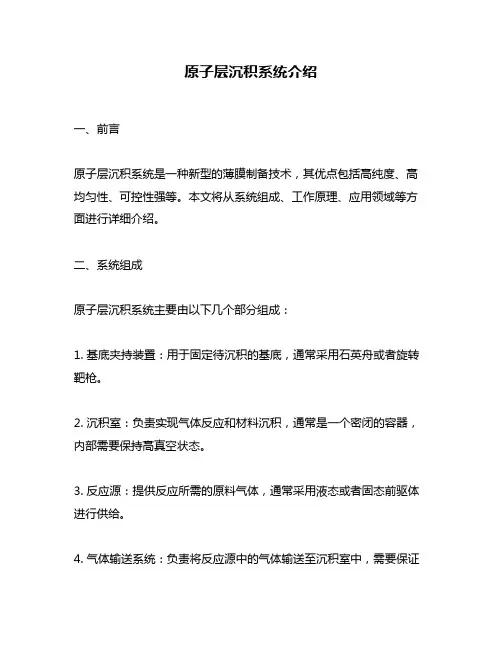

原子层沉积系统介绍
原子层沉积系统介绍一、前言原子层沉积系统是一种新型的薄膜制备技术，其优点包括高纯度、高均匀性、可控性强等。
本文将从系统组成、工作原理、应用领域等方面进行详细介绍。
二、系统组成原子层沉积系统主要由以下几个部分组成：1. 基底夹持装置：用于固定待沉积的基底，通常采用石英舟或者旋转靶枪。
2. 沉积室：负责实现气体反应和材料沉积，通常是一个密闭的容器，内部需要保持高真空状态。
3. 反应源：提供反应所需的原料气体，通常采用液态或者固态前驱体进行供给。
4. 气体输送系统：负责将反应源中的气体输送至沉积室中，需要保证输送过程中气体纯度和流量的稳定性。
5. 抽气系统：负责保持沉积室内部的高真空状态，通常采用机械泵和分子泵相结合的方式实现。
6. 控制系统：负责对各个部件进行控制和监测，并且对沉积过程进行实时调节。
三、工作原理原子层沉积系统的工作原理可以简单概括为以下几步：1. 基底表面的预处理：通常采用化学清洗或者热处理等方式，以保证基底表面的干净和光滑。
2. 气体反应：将反应源中的气体输送至沉积室中，通过与基底表面上的官能团发生反应，形成一层薄膜。
这个过程需要控制气体流量和时间，以保证每个原子层都能够均匀地附着在基底表面上。
3. 气体清洗：在每一次沉积之后，需要用惰性气体（如氮气）将沉积室内部的杂质气体清除干净，以保证下一次反应的纯度和可重复性。
4. 重复以上步骤，直到达到所需厚度或者结构。
四、应用领域原子层沉积系统在许多领域都有广泛的应用：1. 微电子学领域：用于制备高品质、高精度的金属导线、电容器等微电子元件。
2. 光电子学领域：用于制备高品质、高透明度的薄膜，如ITO透明导电膜等。
3. 能源领域：用于制备太阳能电池、燃料电池等器件中的关键材料。
4. 生物医学领域：用于制备生物传感器、生物芯片等生物医学器件中的关键材料。
五、总结原子层沉积系统是一种非常重要且发展迅速的新型薄膜制备技术，其应用领域广泛，具有很高的研究和应用价值。
原子层沉积技术在材料制备中的应用
原子层沉积技术在材料制备中的应用第一章：引言原子层沉积技术（atomic layer deposition, ALD）是一种表面化学反应的技术，可以在纳米级薄膜制备领域得到广泛应用。
该技术以单层原子及其分子为单位，以反应产物为起点，进行有机金属和二元化合物的层层沉积，制备单元结构良好、厚度和成分可精密控制的纳米薄膜。
由于其制备的薄膜具备均匀性、致密性、非常好的质量控制和厚度控制能力，因此在许多领域得到了广泛的应用。
下面本文将详细介绍ALD在材料制备中的应用。
第二章：ALD技术原理原子层沉积技术的原理是在表面上完成一层单质元素或化合物的沉积，然后用一种气体清洗处理这一表面，接下来循环上述步骤，即可制备出均匀、成分精确的纳米薄膜。
第三章：ALD技术的应用ALD技术在纳米材料制备领域具备广泛的应用，下面我们就分别来介绍其在氧化物薄膜、刚性基板材料和生物传感器中的应用。
3.1 氧化物薄膜制备在制备氧化物薄膜方面，ALD技术具有很高的优势。
对ALD技术进行了多年的研究，所制备氧化物薄膜可控厚度、成分均匀且致密，缺陷密度很小，因此，在微电子学、固态传感器、电容器、太阳能等领域得到广泛应用。
3.2 刚性基板材料制备在制备刚性基板材料方面，ALD技术也非常适用。
在晶体管中，ALD技术制备的金属氧化物被广泛应用于其有机电子器件的沉积。
而且，ALD技术的应用可以精确控制材料的表面形态，改善高层结构缺陷，减小均匀性差等现象，保持电子器件的性能稳定性，提高其性能指标。
3.3 生物传感器制备利用ALD技术，制备的薄膜具有疏水、亲水性、生物相容性等优良性能，在生物传感器制备中，非常适用。
比如，利用ALD技术制备的纳米氧化钛薄膜可以增加光子敏感器的灵敏度。
在生物传感器中，ALD技术还可以为能源研究提供完美的解决方案。
第四章：ALD的未来发展未来，ALD技术将在制备纳米材料、高性能单晶、薄膜热障涂层、铁电材料等领域发挥更加广泛的用途。
ald 原子层沉积 和pvd
ALD原子层沉积和PVD1. 引言ALD原子层沉积（Atomic Layer Deposition）和PVD（Physical Vapor Deposition）是两种常用的薄膜沉积技术。
它们在材料科学、纳米技术和微电子领域中广泛应用。
本文将详细介绍ALD原子层沉积和PVD技术的原理、应用以及优缺点。
2. ALD原子层沉积ALD原子层沉积是一种基于气相反应的薄膜沉积技术。
它通过交替地向基底表面引入两种或多种前体气体，实现薄膜的逐层生长。
ALD技术的原理如下：1.前体吸附：首先，一种前体气体被引入反应室中，它会在基底表面发生吸附反应，形成一个单分子层的化学吸附物。
2.保护层形成：接下来，反应室中的气体被清除，以确保只有已吸附的前体分子残留在基底表面。
这些残留物可起到保护层的作用，防止下一步反应发生。
3.第二种前体吸附：第二种前体气体被引入反应室中，它会在保护层上发生吸附反应，形成另一层单分子层的化学吸附物。
4.清除和再生：反应室中的气体再次被清除，以确保只有已吸附的前体分子残留在基底表面。
这个过程可以重复多次，直到达到所需的薄膜厚度。
ALD技术的优点在于能够实现精确的薄膜控制，具有良好的均匀性和可重复性。
它还能够在复杂的三维结构上进行沉积，并且可以用于制备多种材料，如金属、氧化物和氮化物等。
3. PVD技术PVD技术是一种基于物理过程的薄膜沉积技术。
它通过蒸发或溅射等方法将材料从固态转变为气态，然后在基底表面沉积形成薄膜。
PVD技术的原理如下：1.材料蒸发：首先，材料源被加热，使其达到蒸发温度。
材料会从固态转变为气态，形成蒸汽。
2.蒸汽传输：蒸汽会通过真空环境传输到基底表面。
在传输过程中，蒸汽会与其他气体分子碰撞，并逐渐冷却。
3.沉积：冷却的蒸汽会在基底表面沉积形成薄膜。
沉积过程中，蒸汽分子会重新组合成固态材料。
PVD技术可以通过不同的方法实现材料的蒸发，如热蒸发、电子束蒸发和溅射等。
它具有快速沉积速率和较高的沉积温度，适用于大面积和复杂形状的基底。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. Classical models: ALD of Al2O3
The surface chemistry during Al2O3 ALD
(a) AlOH* + Al(CH3)3 AlOAl(CH3)2*+CH4 (b) AlCH3* + H2O AlOH*+CH4
The overall reaction for Al2O3 ALD
2 Self-limiting
Characters
3 Conformal deposition 4 Pinhole-free films
PPT DESIGN
5 High repeatability and expansibility 6 Substrate（Large and high aspect ratio）
Synthetic Chemistry of Materials
Atomic Layer Deposition (ALD)
杨 超、包 峰、方 聪、蒋博瀚、马 红石 李勇辉、王 谦、徐 晨、于 浩、 赵灿灿
—Shanghai Institute of Ceramics
PPT DESIGN
Outline
3. Comparison of ALD and CVD
Schematic pressure profile during the ALD and CVD process
SPePunTg-DMEoSLIeGe Net al., ChemPhysChem, 12, 791-798(2011)
3. Comparison of ALD and CVD
2Al(CH3)3+ 3H2O
PPT DESIGN
Al2O3+3CH4 ∆H=376 kcal
1. Introduction to ALD
Atomic layer deposition （ALD） — atomic level control of film deposition
1 Atomic level control
Deposition at reduced substrate temperatures Increased choice of precursors and materials Good control of stoichiometry and composition
operating pressure, power, exposure time, biasing voltage
XiPnPWTanDg,EeSt aIGl.,NACS Appl. Mater. Interfaces,3: 4180-4184 (2011)
4.4 Merits of Plasma-Assisted ALD
❖Merits
Improved material properties
film density, impurity content, electronic properties
4.2 Coatings on nanoparticles
ALD Cycles → Bowl Thickness PPT DESIGN
PS Spheres → Bowl Size
4.3 Combination of CNT and super-black coatings
PPT DESIGN
4.3 Combination of CNT and super-black coatings
Atomic level control
I can’t
Sequential introduction of
precursors
ALD CVD
Synchronous introduction of
precursors
Better step coverage
PPT Dng effects
4.1 Coatings on high aspect ratio structures
1 Coating on step-like sructures
1 2
2 Coating on multi-pore structures
MP. KPnTauDt,EetSaIlG. MNicroelectron Eng, 107, 80-83 (2013)
PPT DESIGN
Outline
1.Introduction to ALD 2.Classical models: ALD of Al2O3 3.ALD and CVD 4.Applications of ALD
(1)Coatings on high aspect ratio structures (2)Coatings on Nanoparticles (3)Combination of CNT (4)Plasma ALD 5. Expectations and challenge in ALD
4.2 Coatings on nanoparticles
PS spheres self assembled ALD of TiCl4 and H2O Ion milling Etching PS hemispheres Annealing
XPuPDTonDgEWSaInGgNet al., Nano letters Vol.4,No.11 (2004)
Increased growth rate
NP. PLeTicDkE, JS. IVGaNc. Sci. Technol. A 29, 021016 (2011)
4.4 Plasma-Assisted ALD Configurations
Assisting an ALD process by means of a plasma step:
Schematic illustration of the ALD and CVD process for the synthesis of CNT arrays
Schematic representation of Al2O3 ALD coating on monodispersed NPs.
Kai Zhou, et al., Nanoscale Res Lett, 5:1555-1560(2010)
