原子层沉积实验报告
原子层沉积实验报告
一、实验背景
原子层沉积技术是一种利用化学反应在基底表面上逐层沉积原子的方法。
该技术被广泛应用于微电子、光学和磁性材料等领域。
本实验旨在通过原子层沉积技术，制备出具有特殊功能的薄膜。
二、实验原理
1. 原子层沉积技术的基本原理
原子层沉积技术是一种利用化学反应在基底表面上逐层沉积原子的方法。
该方法主要包括以下几个步骤：首先，在基底表面上形成一个初始单分子层；然后，在初始单分子层上依次沉积其他分子，每个分子都与前一个分子发生化学反应，生成新的单分子层；最后，重复以上步骤，直到达到所需厚度。
2. 原子层沉积实验中的化学反应
常见的原子层沉积实验中使用的化学反应有以下几种：
（1）气相反应：通过将气体注入反应室中，在表面上形成单分子膜。
（2）液相反应：将溶液注入反应室中，在表面上形成单分子膜。
（3）气液相反应：将气体和溶液同时注入反应室中，在表面上形成单分子膜。
三、实验步骤
1. 实验材料准备
（1）基底：使用硅片作为基底。
（2）前驱体：使用H2O和AlCl3作为前驱体。
（3）溶剂：使用甲苯作为溶剂。
2. 实验操作步骤
（1）清洗基底：将硅片放入去离子水中，超声清洗10分钟，然后用氮气吹干。
（2）放置基底：将清洗后的硅片放置于反应室中，并加热至200℃，保持30分钟，使其表面光滑。
（3）第一次沉积：将AlCl3溶解在甲苯中，然后将甲苯溶液注入反应室中，并加热至100℃。
在此温度下保持10分钟，使其与硅片表面发生化学反应，形成第一层AlCl3单分子层。
然后用氮气吹干。
（4）第二次沉积：将H2O注入反应室中，并加热至100℃。
在此温度下保持10分钟，使其与第一层AlCl3单分子层发生化学反应，形成第二层AlCl3单分子层。
然后用氮气吹干。
（5）重复以上步骤，直到达到所需厚度。
四、实验结果与分析
经过多次沉积后，制备出了一种具有特殊功能的薄膜。
通过扫描电子显微镜观察该薄膜的表面形貌，发现其表面平整、均匀。
同时，使用X射线衍射仪对该薄膜进行了测试，并发现其晶体结构较为稳定。
五、实验结论
本实验成功地利用原子层沉积技术制备出了一种具有特殊功能的薄膜。
该技术可广泛应用于微电子、光学和磁性材料等领域，并具有较高的
应用价值。

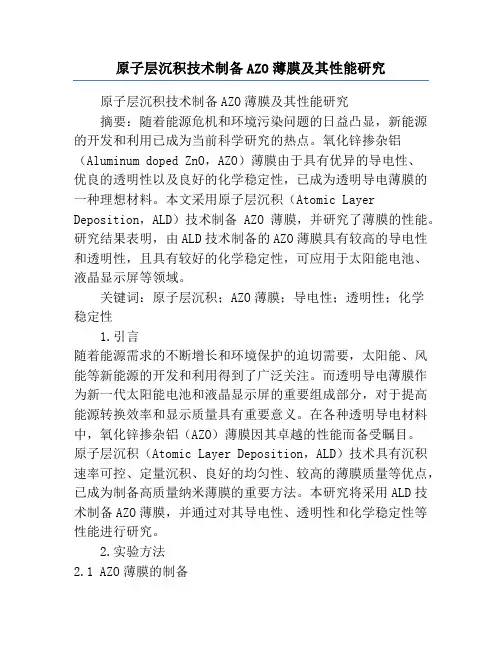

原子层沉积技术制备AZO薄膜及其性能研究
原子层沉积技术制备AZO薄膜及其性能研究原子层沉积技术制备AZO薄膜及其性能研究摘要：随着能源危机和环境污染问题的日益凸显，新能源的开发和利用已成为当前科学研究的热点。
氧化锌掺杂铝（Aluminum doped ZnO，AZO）薄膜由于具有优异的导电性、优良的透明性以及良好的化学稳定性，已成为透明导电薄膜的一种理想材料。
本文采用原子层沉积（Atomic Layer Deposition，ALD）技术制备AZO薄膜，并研究了薄膜的性能。
研究结果表明，由ALD技术制备的AZO薄膜具有较高的导电性和透明性，且具有较好的化学稳定性，可应用于太阳能电池、液晶显示屏等领域。
关键词：原子层沉积；AZO薄膜；导电性；透明性；化学稳定性1.引言随着能源需求的不断增长和环境保护的迫切需要，太阳能、风能等新能源的开发和利用得到了广泛关注。
而透明导电薄膜作为新一代太阳能电池和液晶显示屏的重要组成部分，对于提高能源转换效率和显示质量具有重要意义。
在各种透明导电材料中，氧化锌掺杂铝（AZO）薄膜因其卓越的性能而备受瞩目。
原子层沉积（Atomic Layer Deposition，ALD）技术具有沉积速率可控、定量沉积、良好的均匀性、较高的薄膜质量等优点，已成为制备高质量纳米薄膜的重要方法。
本研究将采用ALD技术制备AZO薄膜，并通过对其导电性、透明性和化学稳定性等性能进行研究。
2.实验方法2.1 AZO薄膜的制备AZO薄膜的制备采用ALD技术，在高真空环境下，通过周期性地将铝源（Al(CH3)3）和锌源（Zn(C2H5)2）分别注入反应室中，与加热的衬底上的氧化锌前驱体（ZnO）发生反应，反应过程中利用超高真空（UHV）下的分子束对样品进行清洗。
通过控制每个周期的反应时间和衬底温度，可以在衬底上沉积出一层铝掺杂氧化锌薄膜。
2.2 样品表征通过扫描电子显微镜（SEM）观察样品的表面形貌，利用光学显微镜观察样品的透明性，使用四探针电阻仪测量样品的电阻率，用X射线衍射仪（XRD）检测材料的晶体结构。
原子层沉积——专题
但是分子氢惰性很高需要很高的沉积温度，因此PE-ALD。。。
对氮化物来说，需要氮源和还原剂已达到清洗表面反应的目的，在 很多情况下一种化合物如NH3即作为氮源又作为还原剂，如ALD沉 积TiN,W2N薄膜
对硫族化合物薄膜来说，可以用S、Se和Te作为先驱体，另一金属 源可选择挥发性且反应活性较高的金属。 如（ZnS）
抗腐蚀涂层以提高部件的机械性能，如MEMS的膜润 滑剂、摩擦膜，高度的表面规整性也使复杂部件的涂 层成为可能，包括内部的管道和洞穴。
“原子层沉积”专题汇报
Atomic Layer Deposition
概要
引言及背景 原子层沉积的基本模式 原子层沉积的优势 原子层沉积的先驱体、材料及过程 原子层沉积的应用
1.引言及背景
原子层沉积（ALD：atomic layer deposition): 是一种基于有序、 表面自饱和反应的化学气相沉积薄膜的方法。
19
4.1先驱体所需具备的性质
在沉积温度内自身不分解 先驱体必须与基片表面基团产生吸附或者反应 与其他先驱体有足够 的反应活性，如水 不对基片或者生长的薄膜产生刻蚀 价格可接受 安全及最好无毒性
4.2 非金属先驱体
分为两类
氧化类非金属先驱体
还原类非金属先驱体：沉积金属元素薄膜，H也许是最常用的还原剂
太阳能电池中原子层沉积薄膜的研究
太阳能电池中原子层沉积薄膜的研究
太阳能电池作为一种可再生能源技术，已经在人类社会中扮演着越来越重要的角色。
在太阳能电池的制造过程中，薄膜技术应用广泛，这其中原子层沉积薄膜技术也越来越受到人们的关注。
原子层沉积薄膜是一种先进的材料制备技术，其以单一原子层作为沉积单位，可用于制造各种光电器件材料，其中包括太阳能电池。
通过原子层沉积薄膜技术制备的太阳能电池，在光电转换效率、稳定性、可靠性等方面都有着显著的提高。
原子层沉积薄膜技术的优点是制备过程可控性好，可以精准控制沉积的原子层数和沉积速率，从而使得薄膜的性质稳定可控；此外，该技术还具有较好的厚度均匀性和高纯度，能够更好地满足太阳能电池高要求的材料性能。
在太阳能电池中应用原子层沉积薄膜技术的最大优点在于，该技术可以采用多种材料作为原子层沉积薄膜材料，包括金属、氧化物、硫化物、氮化物和碳化物等。
这些材料在太阳能电池中可以有不同的应用，比如金属能用于电极材料、氧化物和硫化物能用于窗口层材料、氮化物和碳化物则用于反膜材料。
同时，这些材料之间的组合也可以形成复合多层薄膜，从而使得太阳能电池的性能得到更好的优化。
当然，原子层沉积薄膜技术还有许多需要进一步研究和解决的问题。
例如，薄膜的生长速率、容纳能力、加热方式等等，都需要研究者们以更为精细的技术和手段来探索。
同时，不同太阳能电池的应用场景和需求也需要研究者们对原子层沉积薄膜技术的应用进行探索和优化。
总的来说，原子层沉积薄膜技术在太阳能电池的制造过程中有着广泛的应用前景和极高的研究价值。
通过这一技术的不断突破和完善，我们相信太阳能电池的性能将会更加稳定可靠，从而为人类社会的可持续发展做出更好的贡献。
原子层沉积法制备氧化锌薄膜研究进展
原子层沉积法制备氧化锌薄膜研究进展摘要：ZnO做为第三代半导体材料，其禁带宽度大，到达3.4eV,可以广泛的应用于制造蓝绿光和紫外光的光电器件。
原子层沉积技术〔ALD〕是近些年发展起来的薄膜制备技术，由于该技术制备的薄膜性能优异、厚度可控且保型性好，也越来越受到人们的关注。
本文主要概述原子层沉积法制备氧化锌薄膜的研究进展。
关键词：氧化锌，原子层沉积，薄膜，进展1.引言ZnO做为第三代半导体材料，由于其禁带宽度大，可以广泛的应用于制造蓝绿光和紫外光的光电器件，同时还具有电子漂移饱和速度高、介电常数小等特点，因此，成为当下半导体材料的研究热点1。
外延生长氧化锌的方法有很多，例如金属化学气相沉积〔MOCVD〕，分子束外延〔MBE〕，脉冲激光沉积〔PLD〕以及磁控溅射等。
但是，用原子层沉积〔ALD〕，其厚度控制，层均匀性和扩展性相对其他方法都是更优越的2。
而且，外延的生长温度较大多数方法来说也是比较低的，这使得可以应用许多低温生长环境中。
2.氧化锌的基本性质ZnO是一种宽禁带半导体材料，在近紫外波段内的直接带隙约为，并且它是一种廉价、透明、无毒、可导电的氧化物，有着非常广泛的应用前景，在蓝紫外光电子学中，它可以替代氮化镓3。
此外，ZnO还具有较大的激子结合能，因此能够有效的应用基于受激发射的激光器件中。
ZnO属于六方晶系，主要存在形式为纤锌矿结构。
在压强到达9GPa时，ZnO会从稳定的纤锌矿相变为立方岩盐矿相。
当压力消失时，ZnO则会维持在亚稳态状态，立方闪锌矿结构也存在于亚稳态的结构中4。
氧化锌的不同晶体结构如图1所示。
图1 不同ZnO晶体结构示意图〔a〕立方闪锌矿晶体结构〔b〕立方岩盐矿晶体结构〔c〕六方纤锌矿晶体结构Zn元素广泛存在于自然界中，因此ZnO基器件的成本将极具优势；较强的抗福射损伤能力可应用于空间材料；具有双生子吸收，和很高的损伤阈值，可应用于光能量限制的器件；失配度小，可作为GaN外延生长的理想衬底材料5。

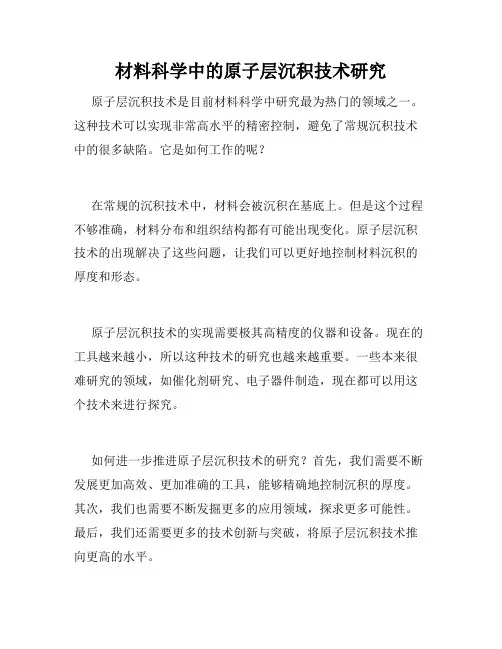

材料科学中的原子层沉积技术研究
材料科学中的原子层沉积技术研究原子层沉积技术是目前材料科学中研究最为热门的领域之一。
这种技术可以实现非常高水平的精密控制，避免了常规沉积技术中的很多缺陷。
它是如何工作的呢？
在常规的沉积技术中，材料会被沉积在基底上。
但是这个过程不够准确，材料分布和组织结构都有可能出现变化。
原子层沉积技术的出现解决了这些问题，让我们可以更好地控制材料沉积的厚度和形态。
原子层沉积技术的实现需要极其高精度的仪器和设备。
现在的工具越来越小，所以这种技术的研究也越来越重要。
一些本来很难研究的领域，如催化剂研究、电子器件制造，现在都可以用这个技术来进行探究。
如何进一步推进原子层沉积技术的研究？首先，我们需要不断发展更加高效、更加准确的工具，能够精确地控制沉积的厚度。
其次，我们也需要不断发掘更多的应用领域，探求更多可能性。
最后，我们还需要更多的技术创新与突破，将原子层沉积技术推向更高的水平。
总之，原子层沉积技术具有非常大的发展空间。
我们相信，随着基础研究的深入和发展，这个领域将会取得更多重大突破，为材料科学领域的发展和前进提供更多的支持。

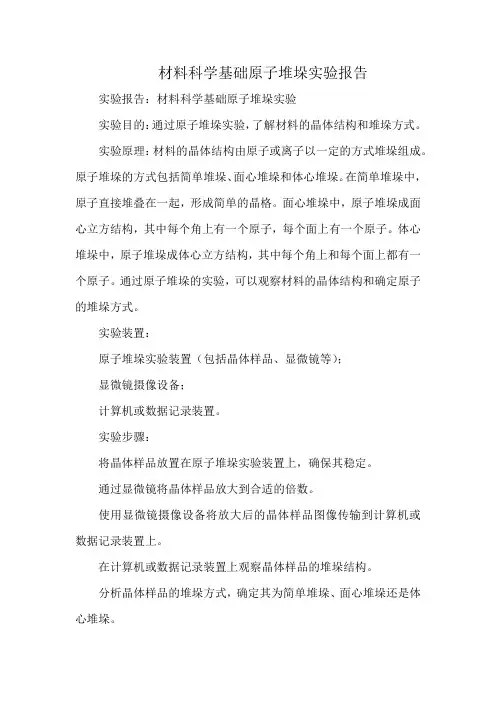

材料科学基础原子堆垛实验报告
材料科学基础原子堆垛实验报告实验报告：材料科学基础原子堆垛实验
实验目的：通过原子堆垛实验，了解材料的晶体结构和堆垛方式。
实验原理：材料的晶体结构由原子或离子以一定的方式堆垛组成。
原子堆垛的方式包括简单堆垛、面心堆垛和体心堆垛。
在简单堆垛中，原子直接堆叠在一起，形成简单的晶格。
面心堆垛中，原子堆垛成面心立方结构，其中每个角上有一个原子，每个面上有一个原子。
体心堆垛中，原子堆垛成体心立方结构，其中每个角上和每个面上都有一个原子。
通过原子堆垛的实验，可以观察材料的晶体结构和确定原子的堆垛方式。
实验装置：
原子堆垛实验装置（包括晶体样品、显微镜等）；
显微镜摄像设备；
计算机或数据记录装置。
实验步骤：
将晶体样品放置在原子堆垛实验装置上，确保其稳定。
通过显微镜将晶体样品放大到合适的倍数。
使用显微镜摄像设备将放大后的晶体样品图像传输到计算机或数据记录装置上。
在计算机或数据记录装置上观察晶体样品的堆垛结构。
分析晶体样品的堆垛方式，确定其为简单堆垛、面心堆垛还是体心堆垛。
记录观察到的晶体结构和堆垛方式。
实验结果与讨论：
根据观察到的晶体结构和堆垛方式，我们可以得出
如果晶体样品的原子堆垛方式为简单堆垛，那么晶体的晶体结构为简单晶体结构，原子直接堆叠在一起，没有额外的原子在角上或面上。
如果晶体样品的原子堆垛方式为面心堆垛，那么晶体的晶体结构为面心立方结构，每个角上有一个原子，每个面上有一个原子。
ALD原子层沉积综述精选文档
3
ALD 反应过程
4
ALD 的自限制性
? 化学吸附自限制CS-ALD
顺次反应自限制RS-ALD
5
ALD 的自限制特征
? 1较宽的温度窗口
6
ALD 的自限制特征
? 2自饱和性 ? 3较大阶梯覆盖率 ? 4纳米级膜层厚度 ? 5较低的生长温度 ? 6较慢的生长速率
7
ALD 的前驱体
14
ALD 技术的发展
? ( 1) 具有更快的沉积速率和较低的沉积时间 ( 2) 降低了薄膜生长所需的温度 。 ( 3) 单体可选择性强 （4) 可以生长出优异的金属薄膜和金属氮化 物 ,例如 Ti ,Ta 和 TaN 等 ,而 T-ALD 很难做到 。
15
ALD 技术的发展
? EC-ALD：将表面限制反应推广到化合物中不同 元素的单 ALD , 利用欠电位沉积形成化合物组 分元素的原子层 ,再由组分元素的单原子层相 继交替沉积从而沉积形成化合物薄膜
度氧化铝，进行抗腐蚀性能的测试 ? 为实验室师兄们的样品进行沉积氧化铝，探究
对其光电性能的影响
18
实验进展
? 铜片的预处理：纯铜片依次用500/1000/2000 目的砂纸打磨，打磨好后在抛光机上进行抛光。 铜片抛光后分别用乙醇、丙酮、乙醇、去离子 水超声500s。用氮气吹干
? 以三甲基铝和水为前驱体。在沉积温度为 150°下在铜片上分别沉积循环次数为 10/50/100/200/500/1000/5000的氧化铝
ALD 原子层沉积综述及实验进展
汇报人：谢来军
1
ALD 原子层沉积综述及实验进展
? ALD发展过程简介 ? ALD反应过程 ? ALD的自限制性及其特点 ? ALD的前驱体 ? ALD 技术的发展 ? ALD技术的应用 ? 试验过程
利用原子层沉积方法制备掺铝氧化锌薄膜
利用原子层沉积方法制备掺铝氧化锌薄膜摘要：综述利用原子层沉积方法制备掺铝氧化锌薄膜的方法，并且分析了掺杂铝氧化锌（AZO）薄膜的结构与电学性能及光学性能。
关键词：原子层沉；掺铝；氧化锌薄膜；Si；实验前言：透明导电薄膜是一种重要的光电材料。
透明导电薄膜有高导电性和高的透光性，且在红外范围有很高的反射性，在光电产业中有着广阔的应用前景。
ZnO及其掺杂体系薄膜材料，但考虑到性价比，人们力图寻找一种价格低廉且性能优异的ITO替换材料。
其中ZnO掺杂体系无疑是最具竞争力的透明导电薄膜材料。
然而，未掺杂ZnO薄膜的电学性质不是很稳定，因此为了改善薄膜性能，可以通过掺杂来提高ZnO薄膜的电学性能。
本文主要通过对氧化锌薄膜掺铝进行研究，铝掺杂氧化锌的薄膜具有优异的光电性能，和电学性能，本实验主要对其电学性能进行研究。
一、实验本实验中的AZO薄膜采用原子层沉积方法（ALD）制备的薄膜。
实验时，衬底采用单晶Si片，经过有机，无机，去离子水清洗和烘干后，将其放入ALD腔体。
在制备薄膜前，通用惰性气体氮气冲洗基片表面。
最大限度地提高Si片表面的清洁程度，且改善基片表面与薄膜之间的吸附力。
在制备过程中，我们采用三甲基铝，二乙基锌和水做为制备薄膜的前驱体，在制备过程中我们设定二乙基锌与三甲基铝的脉冲时间和水的清洗时间均为30s。
薄膜厚度设定为150nm,薄膜生长温度为150℃条件下，改变Al掺杂浓度分别为1%，2%，3%，4%来观察薄膜性能的变化规律。
采用AFM,霍尔测试系统对薄膜性能进行研究二、结果与讨论图1展示出在Si衬底上制备AZO薄膜的AFM图。
从图1 可以看出，随着掺杂浓度的增加，薄膜表面的粗糙度由逐渐减小到增大。
这是由于：图1 AZO薄膜的AFM图，表面粗糙度分别为a) 1.07nm , b) 0.768nm , c) 1.19nm , d) 3.92nm。
图2 分别给出了改变Al掺杂浓度，薄膜电学性能的变化，由图可以看出薄膜电学性能的变化与图1 给出的薄膜表面的粗糙变化有相同的趋势。
ALD-原子层沉积
ALD (原子层沉积)原子层沉积(AtOmiC Iayer deposition)是一种可以各物质以单原子膜形式一层一层的镀在基底表面的方法。
原子层沉积与普通的化学沉积有相似之处。
但在原子层沉积过程中,新一层原子膜的化学反应是直接与之前一层相关联的,这种方式使每次反应只沉积一层厘壬。
单原子层沉积(atomic Iayer deposition , ALD ),又称原子层沉积或原子层咎延(atomic Iayer epitaxy ),最初是由芬兰科学家提出并用于多晶墊材料ZnS:Mn以及非晶AI2O3绝缘膜的研制，这些材料是用于平板显示器。
由于这一工艺涉及复杂的表面化学过程和低的注速度,直至上世纪80年代中后期该技术并没有取得实质性的突破。
但是到了20世纪90年代中期,人们对这一技术的些在不断加强,这主要是由于禮曳壬和深亚微米芯片技术的发展要求器件和材料的尺寸不断降低，而器件中的高宽比不断增加,这样所使用材料的厚度降低至几个纟内米数呈级[5-6]O因此原子层沉积技术的醴就体现出来,如单原子层逐次沉积,沉积层极均匀的厚度和优异的一致性等就体现出来，而沉积速度慢的问题就不重要了。
以下主要讨论原子层沉积原理和化学,原子层沉积与其他相关技术的t匕较,原子层沉积设备,原子层沉积的应用和原子层沉积技术的塗。
原理原子层沉积是通过彳各气相前驱体脉冲交替地通入反应器并在沉积基体上化学吸附并反应而形成沉积膜的一种方法(技术)。
当前驱体达到沉积基体表面，它们会在其表面化学吸附并发生表面反应。
在前驱体脉冲之间需要用惰性气体对原子层沉积反应器进行清洗。
由此可知沉积反应前驱体物质能否在被沉积材料表面化学吸附是实现原子层沉积的关键。
气相物质在基体材料的表面吸附特征可以看出可气相物质在材料表面都可以进行物理吸附, 但是要在材料表面的化学吸雎必须具有一走的活化能,因此能否实现原子层沉积，选择合适的反应萸驱佐物质是很重要的。
原子层沂积的表面反应具有自限逊性(SeIf-Iimiting ),实际上这种自限制性特征正是原子层沉积技术的基础。
原子层沉积实验报告
原子层沉积实验报告引言原子层沉积（Atomic Layer Deposition，简称ALD）是一种薄膜制备技术，通过逐层地在基底表面成核和生长原子或分子薄膜，可实现极高的薄膜均匀性、厚度控制和界面质量。
本实验旨在研究原子层沉积的原理、工艺和应用，并通过实践操作，得到一定厚度的薄膜样品。
实验步骤1. 准备基底样品选择适合的基底材料，如硅片等。
将基底样品放入超声清洗仪中，使用溶剂进行清洗，去除表面杂质和油脂。
2. 载体装载将样品放置在载体上，然后进入ALD反应腔室。
确保样品和载体表面光洁，以避免附着异物影响实验结果。
3. 初始清洗在反应腔室中进行初始清洗步骤，使用相应的气体或溶液进行处理。
清洗步骤有助于去除基底表面的氧化物和杂质层，提供良好的沉积条件。
4. 沉积循环进行多个沉积循环，每个循环包含几个步骤：引入一种气体/液体前驱体，反应腔室内与基底表面发生化学反应；引入保护气，用于清除残留的前驱体和副产物；重复以上步骤。
5. 后处理在完成沉积循环后，进行后处理步骤来改善膜的性质和质量。
后处理可以包括臭氧氧化、热退火等。
6. 结果分析使用适当的检测手段，如扫描电子显微镜、原子力显微镜等，对得到的薄膜样品进行表征和分析。
分析薄膜的厚度、成分、结构和表面形貌等。
实验注意事项1.实验过程中需佩戴手套、护目镜等个人防护设备，确保安全。
2.沉积过程中要严格控制每个步骤的时间和条件，以确保薄膜的质量和可重复性。
3.注意反应腔室和设备的清洁，防止杂质的干扰。
4.薄膜表征和分析需要使用专业仪器和标准操作方法，注意实验条件的选择和设置。
结论通过本次实验，我们深入了解了原子层沉积的原理和工艺，并成功制备了一定厚度的薄膜样品。
通过对样品的表征和分析，我们可以进一步研究和应用这些薄膜材料，如在微电子器件、光电元件和传感器等领域中的应用。
参考文献1.Smith J., et al. Atomic Layer Deposition for Advanced Lithography.Journal of Applied Chemistry, 2010.2.Li H., et al. Atomic Layer Deposition of Metal Oxide Thin Films.Materials Science and Engineering, 2018.3.Park S., et al. Surface Engineering by Atomic Layer Deposition:Current Advancements and Future Opportunities. Advanced Materials, 2019.致谢感谢实验指导老师的悉心指导，使我们能够顺利完成这次实验。
