多孔膜孔径分布统计
MOF孔径分布模型选择
MOF孔径分布模型选择
MOF孔径分布模型是一种用于表征材料多孔性的重要途径。
它允许
研究者将外部特性与内部结构相关联，以了解流体、气体和固体分子
如何在多孔型材料中扩散。
由于多孔型材料孔径的分布有很大差异，MOF孔径分布模型的选择也存在很大的差异。
一种常用的MOF孔径分布模型是“粒度空间分布函数”，它可以
有效地描述物质孔径的分布特征。
该模型用于表征材料的粒度。
它以“概率密度函数”的形式表示物料的微粒度，并可以通过多元统计分
析来衡量各种物料粒度的分布特征。
另一种常用的MOF孔径分布模型是“泊松分布函数”。
该模型是
假定尺寸分布满足泊松分布概率分布，可用来描述物质孔径分布的模型。
它可以反映一定孔径范围内孔隙的分布特征，从而可以精确表征
多孔材料的结构特性。
此外，还有一些其他的MOF孔径分布模型，例如Weibull分布模型、指数分布模型等，它们都可用来描述某种孔径的分布特征。
Weibull分布模型用于描述不同孔径范围内物质孔径的分布特征，而指
数分布模型用于描述那些孔径较小的物质孔径的分布特征。
因此，在选择MOF孔径分布模型时，应考虑多种因素，例如对被
测材料的粒度分布特性的了解程度以及需要测量的物质孔径的范围等。
根据不同的要求，可以选择不同的MOF孔径分布模型，从而获得更准
确的测量结果。
MOF孔径分布模型选择
MOF孔径分布模型选择MOF孔径分布模型选择是指，在多孔材料和多孔膜合成过程中，孔径大小及孔径分布特征如何控制以达到所需产品性能的一种模型选择。
多孔材料孔径分布是高分子合成过程获得期望结果的重要参数。
一般情况下，孔径分布模型可以用于定量描述粒子孔径的变化情况，这就意味着，孔径分布模型的选择对于控制孔径的变化具有十分重要的意义。
通常来说，从孔径模型的准确度和灵敏度、预测精度和参数数量等方面来考虑，可以将MOF孔径分布模型分为三类：连续模型，离散模型和Polydisperse模型。
首先，连续模型是当前最常用的孔径分布模型之一，主要用于确定原料中孔径分布的形状。
目前，连续模型通常包括幂律分布、正态分布、几何分布和指数分布等模型。
幂律分布模型是绝对孔径分布模型，可以根据实验数据计算出幂指数和最大孔径。
正态分布模型是相对孔径分布模型，可以根据实验数据计算出中值孔径和孔径标准差；几何分布模型是一种相对孔径分布模型，可以根据实验数据计算出孔径最小值和孔径离散度；指数分布模型可以根据实验数据计算出孔径中值和孔径衰减系数。
其次，离散模型是多孔材料孔径分布模型中使用最多的一种。
通常，离散模型由离散的孔径间隔组成，这些孔径间隔的总比例是不变的。
离散模型通常用于描述细微孔径分布，它可以根据实验数据计算出每个孔径分量的比例。
最后，Polydisperse模型的特点在于多种孔径的有序分布，可以囊括连续模型和离散模型的优点，能够定量描述多孔材料孔径分布情况。
根据实验数据，Polydisperse模型可以计算出孔径分布的均值、方差和峰位，从而得到孔径分布的详细信息。
总之，MOF孔径分布模型的选择具有非常重要的意义，一般情况下，孔径分布模型可以分为三类：连续模型、离散模型和Polydisperse模型，它们代表了不同粒子孔径分布的理论描述和实验分析。
要正确地选择孔径分布模型，必须根据具体情况考虑孔径分布模型的准确度和灵敏度、预测精度和参数数量等因素，以便获得最佳结果。
多孔活性炭孔径分布的表征
离子交换与吸附, 2006, 22(1): 187 ~ 192ION EXCHANGE AND ADSORPTION文章编号：1001-5493(2006)01-0187-06多孔活性炭孔径分布的表征*张超1高才1鲁雪生2顾安忠21 中原工学院能源与环境工程系，郑州 4500072 上海交通大学低温与制冷研究所，上海 200030摘要：总结了利用气体吸附法表征多孔活性炭中孔和微孔孔径分布的各种方法。
BJH方法和MP模型忽略了微孔内势能叠加效应，仅适合描述中孔孔径分布；HK模型和以Dubinin填充理论为基础的各种方法，考虑了微观下势能叠加的效果，在一定程度上能很好地描述微孔孔径分布；最近围绕GAI (Generalized Adsorption Isotherm) 而展开的利用密度范函理论 (DFT, densityfunction theory) 和巨正则系综蒙特卡罗(GCMC, grand canonical ensemble monte carlo) 模拟确定微孔孔径分布的方法较好地克服了Dubinin理论中存在的缺点，是较好的两种方法，但其有效性还需要更多的实验结果来证明。
关键词：多孔介质；气体吸附法；吸附等温线；孔径分布中图分类号：O647.33 文献标识码：A1 前言活性炭在工程应用中(如气体分离，气体储运等) 的性能很大程度上受孔径分布 (PSD，pore size distribution) 的影响，如何准确地确定多孔介质孔径分布，特别是确定微孔的孔径分布 (<2nm)，是众多研究者所关注的课题。
目前确定PSD的常用方法包括小角度X散射法(small-angle X-ray scattering)、测汞法 (mercury porosimetry)、电子扫描显微镜法 (scanning electron microscopy)、液体吸附法 (liquid adsorption) 以及气体吸附法 (gas adsorption)[1]。
薄膜孔径分布

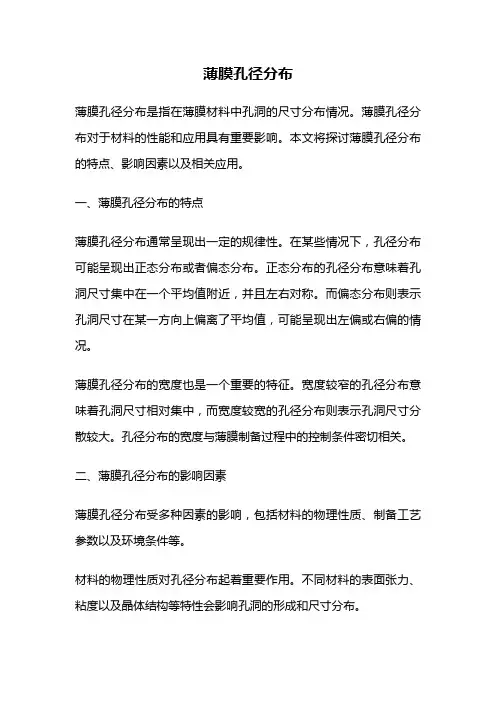

薄膜孔径分布薄膜孔径分布是指在薄膜材料中孔洞的尺寸分布情况。
薄膜孔径分布对于材料的性能和应用具有重要影响。
本文将探讨薄膜孔径分布的特点、影响因素以及相关应用。
一、薄膜孔径分布的特点薄膜孔径分布通常呈现出一定的规律性。
在某些情况下，孔径分布可能呈现出正态分布或者偏态分布。
正态分布的孔径分布意味着孔洞尺寸集中在一个平均值附近，并且左右对称。
而偏态分布则表示孔洞尺寸在某一方向上偏离了平均值，可能呈现出左偏或右偏的情况。
薄膜孔径分布的宽度也是一个重要的特征。
宽度较窄的孔径分布意味着孔洞尺寸相对集中，而宽度较宽的孔径分布则表示孔洞尺寸分散较大。
孔径分布的宽度与薄膜制备过程中的控制条件密切相关。
二、薄膜孔径分布的影响因素薄膜孔径分布受多种因素的影响，包括材料的物理性质、制备工艺参数以及环境条件等。
材料的物理性质对孔径分布起着重要作用。
不同材料的表面张力、粘度以及晶体结构等特性会影响孔洞的形成和尺寸分布。
制备工艺参数也是决定孔径分布的关键因素。
例如，溶液浓度、沉积速率、温度等参数的变化都会对孔洞形成和尺寸分布产生影响。
环境条件也可能对孔径分布产生一定的影响。
例如，湿度、气氛成分等因素都可能改变薄膜表面的形貌和孔洞尺寸分布。
三、薄膜孔径分布的应用薄膜孔径分布的特点使其在许多领域具有广泛的应用前景。
薄膜孔径分布可以用于过滤和分离技术。
通过控制薄膜孔径分布，可以实现对不同尺寸物质的选择性分离，从而在化学、生物等领域中发挥重要作用。
薄膜孔径分布还可以应用于传感器技术。
通过在薄膜表面引入特定孔洞，可以实现对特定分子或离子的敏感检测，从而用于环境监测、生物传感等领域。
薄膜孔径分布还可以用于光学和电子器件。
通过控制薄膜孔径分布，可以实现对光的传播和电子的输运的调控，从而在光学器件、电子器件等领域中发挥重要作用。
总结起来，薄膜孔径分布是薄膜材料中孔洞尺寸分布的特征，受材料的物理性质、制备工艺参数和环境条件等因素的影响。
薄膜孔径分布具有一定的规律性和特点，对材料的性能和应用具有重要影响。
mofs多孔材料孔径分布测试方法
mofs多孔材料孔径分布测试方法
MOFs（金属有机框架）是一种具有多孔结构的材料，其孔径分布对于其性能具有重要影响。
针对MOFs多孔材料孔径分布的测试方法，可以从实验方法和计算方法两个方面来进行讨论。
实验方法，常用的实验方法包括氮气吸附法（BET法）和压汞法。
氮气吸附法通过测量氮气在不同压力下吸附的量来确定孔体积和孔径分布，从而获得MOFs的孔径分布信息。
压汞法则是利用汞的表面张力和孔隙结构之间的关系来测定孔径分布。
这些实验方法能够直接测量MOFs的孔径分布，是目前应用较为广泛的方法之一。
计算方法，除了实验方法外，还可以利用计算模拟方法来预测MOFs的孔径分布。
例如，可以利用分子模拟技术，通过构建MOFs 的结构模型，进行分子动力学模拟或Monte Carlo模拟，从而得到MOFs的孔径分布信息。
这些计算方法能够在一定程度上提供MOFs 孔径分布的预测和理论指导。
除了上述方法外，还可以结合多种表征手段，如X射线衍射、扫描电子显微镜等，综合分析MOFs的结构特征和孔径分布。
在实际研究中，通常会综合运用多种方法，以获得更加全面和可靠的MOFs
孔径分布信息。
总的来说，MOFs多孔材料孔径分布的测试方法涉及实验方法和计算方法两个方面，通过这些方法可以全面地了解MOFs的孔径分布特征，为MOFs的设计合成和应用研究提供重要的参考依据。
多孔膜的平均孔径
多孔膜的平均孔径
多孔膜根据功能膜层的孔径大小，可以分为微滤膜（平均孔径
100nm\~10um，主要用于料液中悬浮颗粒、细菌等的筛分除去）、超滤膜（平均孔径10nm\~100nm，主要用于料液中大分子有机物、蛋白、多肽
等的分离）和纳滤膜（平均孔径＜10nm，主要用于料液中小分子有机物、
染料、重金属离子等的分离）等。
目前工业化应用的多孔陶瓷膜是微滤膜和超滤膜，而孔径接近分子尺度的纳滤膜尚处于实验室研究和工业化初试阶段。
多孔膜的平均孔径因材料、制备方法和应用场景的不同而有所差异，一般在微米或纳米尺度范围内。
如需了解更多关于多孔膜的平均孔径的信息，建议咨询材料学专家或查阅相关文献资料。
钛铝金属间化合物多孔膜材料标准
钛铝金属间化合物多孔膜材料标准1. 工艺规范膜材料应由钛铝金属间化合物（TiAl）制成，具有高比表面积和连通的孔隙结构。
膜的厚度应控制在10-200 μm范围内，孔隙率应大于60%。
孔径分布应均匀，介于10-100 nm之间。
膜应具有良好的机械强度和热稳定性。
2. 化学成分膜材料中钛（Ti）和铝（Al）的原子比应为1:1。
杂质元素的含量应低于1 wt%。
3. 物理特性膜的比表面积应大于100 m²/g。
孔隙率应通过氮气吸附-脱附法或压汞法测量。
孔径分布应通过扫描电子显微镜（SEM）或透射电子显微镜（TEM）观测。
膜的机械强度应通过拉伸或弯曲测试测量。
膜的热稳定性应通过热重分析（TGA）或差示扫描量热法（DSC）测量。
4. 表面特性膜的表面应清洁，无污染物。
膜的表面化学组成应通过X射线光电子能谱（XPS）分析。
膜的表面能应通过接触角测量。
5. 测试方法膜的厚度可通过扫描电子显微镜（SEM）或透射电子显微镜（TEM）测量。
膜的比表面积和孔隙率可通过氮气吸附-脱附法或压汞法测量。
孔径分布可通过扫描电子显微镜（SEM）或透射电子显微镜（TEM）观测。
膜的机械强度可通过拉伸或弯曲测试测量。
膜的热稳定性可通过热重分析（TGA）或差示扫描量热法（DSC）测量。
膜的表面化学组成可通过X射线光电子能谱（XPS）分析。
膜的表面能可通过接触角测量。
6. 应用领域钛铝金属间化合物多孔膜材料因其优异的性能而被广泛应用于以下领域：催化剂载体过滤材料传感器能源存储生物医学工程。
多孔膜和均孔膜
多孔膜和均孔膜
多孔膜和均孔膜都是分离膜的一种，它们的结构和性能有所不同。
多孔膜是指每平方厘米含有大量的孔，孔隙率占总体积的70%~80%，孔径均匀，孔径范围在0.02~20μm之间。
均孔膜（Homoporous / Isoporous Membranes）是指孔形一致、孔径单分散性的分离膜。
凭借独特的结构优势，均孔膜在精密和超快分离领域具有潜在应用。
近年来，嵌段共聚物成为构建均孔膜的重要选择并由此发展了多种制备方法。
在诸多方法中，由于巧妙融合了嵌段共聚物自组装过程以及相转化的成熟工艺，SNIPS成为目前极有可能实现均孔膜规模化制备的技术方案之一。
然而，SNIPS成膜过程中均孔结构的形成依赖于溶剂挥发驱动的自组装。
一般情况下，均孔结构只在特定的溶剂挥发时间内才能形成。
也就是说，SNIPS过程中均孔的形成需要特定的时间窗口。
在此前的文献中，这个窗口一般只有几秒到十几秒。
时间之短可以用转瞬即逝来形容。
很显然，这一缺点为均孔膜的稳定制备和结构控制带来了巨大的挑战。
