结构消能减震技术
建筑消能减震技术规程[附条文说明]jgj 297-2013
![建筑消能减震技术规程[附条文说明]jgj 297-2013](https://img.taocdn.com/s3/m/ff38225d58eef8c75fbfc77da26925c52cc591cd.png)

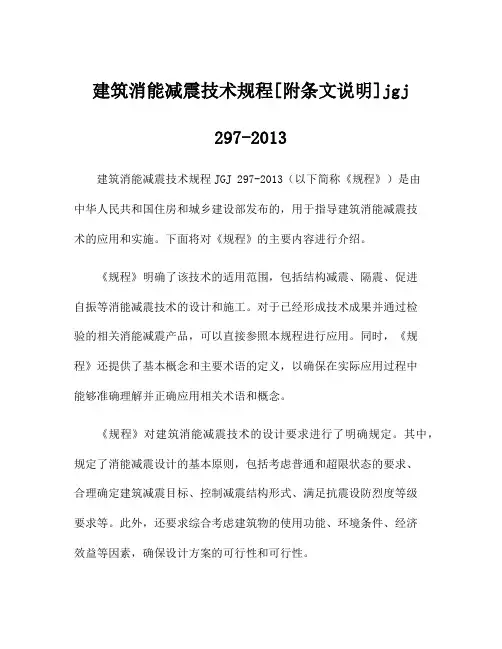

建筑消能减震技术规程[附条文说明]jgj297-2013建筑消能减震技术规程JGJ 297-2013（以下简称《规程》）是由中华人民共和国住房和城乡建设部发布的，用于指导建筑消能减震技术的应用和实施。
下面将对《规程》的主要内容进行介绍。
《规程》明确了该技术的适用范围，包括结构减震、隔震、促进自振等消能减震技术的设计和施工。
对于已经形成技术成果并通过检验的相关消能减震产品，可以直接参照本规程进行应用。
同时，《规程》还提供了基本概念和主要术语的定义，以确保在实际应用过程中能够准确理解并正确应用相关术语和概念。
《规程》对建筑消能减震技术的设计要求进行了明确规定。
其中，规定了消能减震设计的基本原则，包括考虑普通和超限状态的要求、合理确定建筑减震目标、控制减震结构形式、满足抗震设防烈度等级要求等。
此外，还要求综合考虑建筑物的使用功能、环境条件、经济效益等因素，确保设计方案的可行性和可行性。
《规程》还对建筑消能减震技术的施工要求进行了详细说明。
这包括对消能减震装置材料、结构形式、施工方法等各个环节的要求。
同时，《规程》还强调了施工单位的责任，包括对施工现场的监督和检查、对施工人员的技术培训和考核、以及对施工质量的控制等。
为了确保建筑消能减震技术的质量和可靠性，《规程》还规定了相关试验和检测的方法和要求。
这包括对消能减震装置材料的性能测试、结构性能试验和减震效果评估等方面的内容。
通过试验和检测，能够评价消能减震技术的可行性和实际效果，为将来的工程应用提供科学依据。
《规程》对建筑消能减震技术的验收和应用进行了规定。
验收包括对建筑消能减震技术设计文件、施工图纸、施工工艺和试验报告等方面的审核和评估。
对于合格的建筑消能减震技术工程，可以进行正式的移交和应用，并进行后续的现场监测和维护。
总体来说，建筑消能减震技术规程JGJ 297-2013为该技术的应用和实施提供了重要的指导。
通过遵循该规程的要求，能够确保建筑消能减震技术的设计、施工和应用质量，并为提高建筑物的抗震性能和安全性提供有力支持。
第六章工程结构消能减震设计简介
PPT文档演模板
第六章工程结构消能减震设计简介
6.2.2 基础隔震装置
隔震装置由隔震器、阻尼器和复位装置组成 隔震器的作用：支承上部结构全部质量，延长结构自振
周期，同时具有经历较大变形的能力 阻尼器的作用：消耗地震能量，抑制结构可能发生的过
大位移 复位装置的作用：提高隔震系统早期刚度使结构在微震
或风载作用下，能够具有和普通结构相同的安全性
这样，总之香港汇丰银行大楼通过炫耀技术的悬
挂结构，代替了鸡腿建筑，实现了柯布的早期理
PPT文档演模板
想。
第六章工程结构消能减震设计简介
•6.2.3 悬挂隔震实例
• 和田先生则以自己敏锐的抗震思维，通过将 隔震和悬挂合二为一，为底部开敞的悬挂结构赋予 了更充分的结构抗震的合理性，建筑理想的实现多 么依赖于结构工程技术的进步。 • • 在清水建设的支持下，在清水建设技术研究 所的门口按照和田先生的想法建造起来一座四层的 钢筋混凝土悬挂隔震示范建筑，如下页的小图所示。
• 10年后重建，并增加了抗震强度。
PPT文档演模板
第六章工程结构消能减震设计简介
6.2.3 悬挂隔震实例
l “鸡腿建筑” 最初的希望将地面空间还给城市，还给市民的 理想也随之被扭曲。即使建筑师自己不去否定鸡腿建筑，它 们也注定要被结构师否定，尤其是在地震危险性较高的地区。 香港人自以为占了块风水宝地，永远不会地震，确实那也真 的没被怎么震过，于是肆无忌惮的在山坡和港湾建造了大量 的鸡腿建筑，而且还相当骨感，真让人替他们担心。建筑的 形式不是由单单由建筑师决定的，也不是单单由结构师决定 的，还有追求经济利益的业主。底部沿街楼层对开敞的大空 间有挥之不去的商业热情，建筑师和结构师的工作就是尽量 满足这种商业需求。
上海建筑消能减震及隔震技术标准

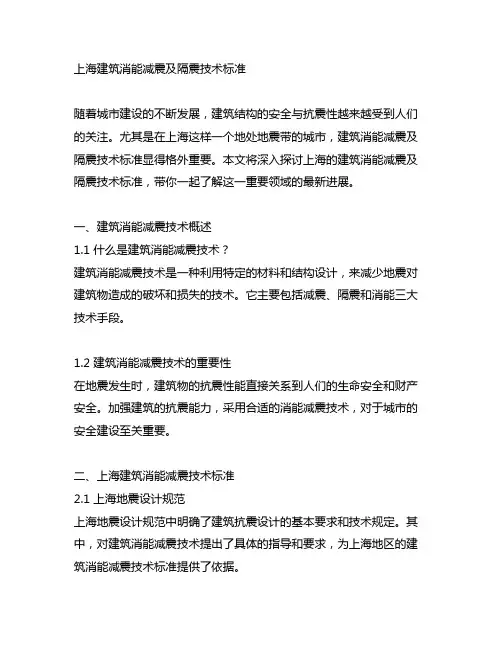

上海建筑消能减震及隔震技术标准随着城市建设的不断发展，建筑结构的安全与抗震性越来越受到人们的关注。
尤其是在上海这样一个地处地震带的城市，建筑消能减震及隔震技术标准显得格外重要。
本文将深入探讨上海的建筑消能减震及隔震技术标准，带你一起了解这一重要领域的最新进展。
一、建筑消能减震技术概述1.1 什么是建筑消能减震技术？建筑消能减震技术是一种利用特定的材料和结构设计，来减少地震对建筑物造成的破坏和损失的技术。
它主要包括减震、隔震和消能三大技术手段。
1.2 建筑消能减震技术的重要性在地震发生时，建筑物的抗震性能直接关系到人们的生命安全和财产安全。
加强建筑的抗震能力，采用合适的消能减震技术，对于城市的安全建设至关重要。
二、上海建筑消能减震技术标准2.1 上海地震设计规范上海地震设计规范中明确了建筑抗震设计的基本要求和技术规定。
其中，对建筑消能减震技术提出了具体的指导和要求，为上海地区的建筑消能减震技术标准提供了依据。
2.2 上海建筑消能减震技术的最新发展近年来，上海在建筑消能减震技术领域取得了许多重要进展。
包括开展了一系列研究项目，推广了先进的消能减震技术，以及加强了建筑企业的技术培训和指导等方面。
2.3 上海建筑消能减震技术标准的应用上海建筑消能减震技术标准已经在许多重点建筑项目中得到应用，并取得了良好的效果。
通过实际案例的分析和总结，可以为未来类似项目的施工和设计提供经验和参考。
三、个人观点和理解在我看来，上海建筑消能减震技术标准的制定和实施对于城市的安全发展至关重要。
只有不断完善和提高建筑的抗震能力，才能有效保障人民的生命财产安全。
我对上海在建筑消能减震技术领域的努力和成就表示由衷的钦佩和赞扬。
总结回顾通过本文的探讨，我们更深入地了解了上海建筑消能减震及隔震技术标准的重要性和发展情况。
建筑消能减震技术的应用将极大地提升城市建筑的抗震能力，保障人们的生命安全。
我们希望上海在这一领域持续取得更多的进步，为城市的可持续发展做出更大的贡献。
消能减震设计讲解
不考虑扭转影响时，消能减震结构在其水平 地震作用下的总应变能，可按下式估算：
Ws＝1 / 2FiUi
Fi——质点i的水平地震作用标准值； Ui——质点i对应于水平地震作用标准值的位 移。
速度相关型消能器在水平地震作用下所消耗 的能量Wc，可按下式估算：
消能减震结构中的消能部件应沿 结构的两个主轴方向分别设置，消能 部件宜设置在层间变形较大的位置， 其数量和分布应通过综合分析合理确 定，并有利于提高整个结构的消能减 震能力，形成均匀合理的受力体系。
消能减震结构计算要点
（1）消能减震结构一般应采用非线性静力分 析法或非线性时程分析法计算。当主体结构 基本处于弹性工作阶段时，可采用线性分析 方法作近似估算，并根据结构的变形特征和 高度等，采用底部剪力法、振型分解反应谱 法和时程分析法。其地震影响系数可根据消 能减震结构的总阻尼比按《规范》的规定计 算。
粘滞阻尼器
一般Kd=0，Cd= C0 ，阻尼力仅与速度有关， 可表示为：
Fd Cd
C0为粘滞阻尼器的阻尼系数，可由阻尼器的 产品型号或由试验确定。
粘弹性阻尼器
刚度Kd和阻尼系数Cd一般由下式确定：
AG( ) Kd
( )AG( )
Cd
η(ω)和 G(ω)分别是粘弹性材料的损失因子
和剪切模量，一般与频率和速度有关，由粘弹 性材料特性实验曲线确定，A和δ 分别是粘弹 性材料层的受剪面积和厚度，ω是结构振动的 频率，对于多自由度结构， ω可取结构弹性
振动的基本固有频率。
（2）滞变型消能器的恢复力模型
软钢类消能器具有类似的 滞回性能，仅其特征参数不同。 通常可采用图(a)所示的折线 形模型来描述。摩擦消能器和 铅消能器的滞回曲线近似为 “矩形”，基本不受荷载大小、 频率、循环次数等影响，故可 采用图（b）所示的刚塑性恢 复力模型。

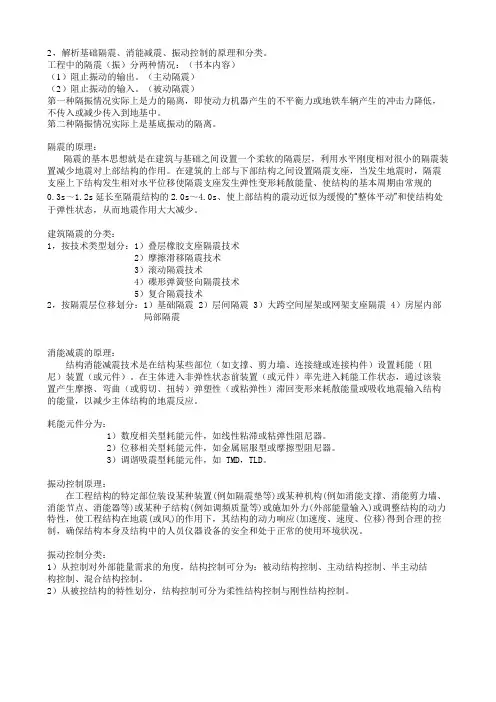

解析基础隔震、消能减震、振动控制的原理和分类
2，解析基础隔震、消能减震、振动控制的原理和分类。
工程中的隔震（振）分两种情况：（书本内容）（1）阻止振动的输出。
（主动隔震）（2）阻止振动的输入。
（被动隔震）第一种隔振情况实际上是力的隔离，即使动力机器产生的不平衡力或地铁车辆产生的冲击力降低，不传入或减少传入到地基中。
第二种隔振情况实际上是基底振动的隔离。
隔震的原理：隔震的基本思想就是在建筑与基础之间设置一个柔软的隔震层，利用水平刚度相对很小的隔震装置减少地震对上部结构的作用。
在建筑的上部与下部结构之间设置隔震支座，当发生地震时，隔震支座上下结构发生相对水平位移使隔震支座发生弹性变形耗散能量、使结构的基本周期由常规的0.3s～1.2s延长至隔震结构的2.0s～4.0s、使上部结构的震动近似为缓慢的“整体平动”和使结构处于弹性状态，从而地震作用大大减少。
建筑隔震的分类：1，按技术类型划分：1）叠层橡胶支座隔震技术2）摩擦滑移隔震技术3）滚动隔震技术4）碟形弹簧竖向隔震技术5）复合隔震技术2，按隔震层位移划分：1）基础隔震2）层间隔震3）大跨空间屋架或网架支座隔震4）房屋内部局部隔震消能减震的原理：结构消能减震技术是在结构某些部位（如支撑、剪力墙、连接缝或连接构件）设置耗能（阻尼）装置（或元件）。
在主体进入非弹性状态前装置（或元件）率先进入耗能工作状态，通过该装置产生摩擦、弯曲（或剪切、扭转）弹塑性（或粘弹性）滞回变形来耗散能量或吸收地震输入结构的能量，以减少主体结构的地震反应。
耗能元件分为：1）数度相关型耗能元件，如线性粘滞或粘弹性阻尼器。
2）位移相关型耗能元件，如金属屈服型或摩擦型阻尼器。
3）调谐吸震型耗能元件，如TMD，TLD。
振动控制原理：在工程结构的特定部位装设某种装置(例如隔震垫等)或某种机构(例如消能支撑、消能剪力墙、消能节点、消能器等)或某种子结构(例如调频质量等)或施加外力(外部能量输入)或调整结构的动力特性，使工程结构在地震(或风)的作用下，其结构的动力响应(加速度、速度、位移)得到合理的控制，确保结构本身及结构中的人员仪器设备的安全和处于正常的使用环境状况。
建筑结构消能减震概述(2020.3.2)
周期。
周期比问题
设计实例-建筑图-支撑布置位置
(
(
设计实例-计算分析
(
(
设计实例-支撑设计
(
(
设计实例-支撑设计图、计算书
设计图：1.设计说明 2.平面布置图 3.立面布置图 4.节点示意图
绘制基础（1.设计院详细结构图纸（较准确）、2初步图纸或模型
（不准确））
计算书：支撑验算、节点验算
(
(
往复加载，每个变形
幅 值 循 环 加 载 3 次 。 -1/100
小吨位屈曲约束支撑：屈服承载力低于200吨、长度小于4m
屈曲约束支撑性能试验
目录
• 消能减震的类型概述 • 屈曲约束支撑 • 剪切阻尼器（屈曲约束支撑型阻尼器） • 屈曲约束耗能墙 • 粘滞阻尼器 • 隔震 • 结束语
剪切阻尼器设计图
普通钢板剪力墙
防屈曲耗能钢板墙
防屈曲耗能钢板墙
➢不会发生面外屈曲的钢板剪力墙，由承受水平荷载的钢 芯板和防止芯板发生面外屈曲的部件组合而成。 ➢主要依靠芯板的面内整体弯剪变形来平衡水平剪力。作 为核心抗侧力构件，芯板以钢板制成， ➢通过剪力键与面外约束部件相连，防止芯板面外屈曲， 使钢板墙的受剪屈曲临界荷载大于其抗剪屈服承载力。 ➢只会发生剪切屈服而不是剪切屈曲，改善耗能能力。 ➢面外约束板件还可以作为钢板墙的防火保护。
支撑的发展
• 普通中心支撑
支撑受压屈曲，结构刚度迅速下降、承载力低，耗能 性能差
• 偏心支撑
偏心支撑通过偏心梁端耗能，耗能性能较好，但震后 修复困难，且支撑刚度不能完全发挥
• 屈曲约束支撑
支撑不会屈曲，且保护梁柱构件不破坏，支撑刚度和 强度完全发挥
普通支撑的破坏
消能减震技术在工程中的应用
消能减震技术在工程中的应用1class消能减震概念结构消能减震技术主要指的是在结构的某些部位，如层间空隙、节点连接部分或者连接缝等一些位置安装消能减震装置，或者是将结构的支撑、连接件或非承重剪力墙等一些次要构件设置为能够消能的构件。
在地震来临时，这些装置或者构件可以通过摩擦、塑性变形、粘滞液体流动等一些变化，为结构提供较大的阻尼，消耗地震动输入的能量，消减主体结构的地震动反应，从而起到保护主体结构安全的作用。
与传统增大截面抵抗地震作用不同，消能减震技术主要是通过消能减震构件吸收、消耗地震能量降低主体结构地震响应，是建筑物抗震的另一个有力手段。
消能减震技术中，安装消能器增加结构阻尼的被动消能减震方法，由于其传受力明确、安装维护方便、制作成本低、适用范围广等特点，受到业内人士的青睐。
消能减震原理结构消能减震的实质是在结构中设置消能器，地震时输入结构的能量率先为消能器吸收，大量消耗输入结构的地震能量，有效衰减结构的地震反应。
消能器在地震中起到结构附加阻尼和附加刚度的作用。
相比常规设计提高结构的抗震性能只能通过增加结构构件尺寸或者钢筋的方法，更加经济合理高效，这也是消能减震结构具有经济性优势的主要原因。
结构在地震中任意时刻的能量方程为：传统结构：Ein= Ev+Ec+Ek+Eh;消能减震结构：E'in= E'v+E'c+E'k+E'h+Ed;式中Ein、E'in——地震过程中输入传统抗震结构、消能减震结构体系的能量；Ev、E'v——传统抗震结构、消能减震结构体系的动能；Ec、E'c——传统抗震结构、消能减震结构体系的粘滞阻尼耗能；Ek、E'k——传统抗震结构、消能减震结构体系的弹性应变能；Eh、E'h——传统抗震结构、消能减震结构体系的滞回耗能；Ed——消能器耗散或吸收的能量。
在上述能量方程中，由于Ev和E'v、Ek和E'k仅发生能量转化，并不耗散能量，而Ec和E'c仅占总能量的很小部分（约5%左右），可以忽略不计。
消能减震结构计算总结
消能减震结构计算总结首先，要计算消能减震结构的刚度。
减震结构的刚度应根据设计要求进行控制。
一般来说，减震结构的刚度应稍大于地震动峰值加速度与设计基床之间的比值。
通过控制结构的刚度，能够有效地降低结构的动力反应，提高结构的抗震性能。
其次，要计算减震装置的阻尼特性。
减震装置的阻尼特性是影响结构消能能力的重要因素。
常见的减震装置有阻尼器和摇摆臂等。
在计算阻尼器的阻尼特性时，需要考虑阻尼比、阻尼器的滞回特性等。
在计算摇摆臂的阻尼特性时，需要考虑摇摆臂的摇摆周期和阻尼比等。
通过计算减震装置的阻尼特性，可以确定减震装置的参数，提高结构的消能能力。
第三，要计算结构的受力性能。
减震结构在地震作用下会受到一定的力和位移反应。
通过计算结构的动力反应，能够有效评估结构的抗震性能。
一般来说，结构受到的力和位移反应越小，其抗震性能就越好。
因此，在设计减震结构时，需要计算结构在地震作用下的受力性能，以实现优化设计。
最后，要进行减震结构的消能计算。
减震结构能够将地震能量转化为减震装置的内能，并通过内能的耗散实现能量的消散。
通过计算减震装置的耗能能力，可以评估结构的消能能力。
一般来说，减震结构的消能能力越高，其抗震性能就越好。
因此，在设计减震结构时，需要计算减震装置的消能能力，以评估结构的抗震性能。
综上所述，消能减震结构的计算包括刚度计算、阻尼特性计算、受力性能计算和消能计算等。
通过计算这些参数，可以评估结构的抗震性能，指导减震结构的设计和优化。
消能减震结构的应用能够有效地提高结构的抗震性能，减少地震造成的损失。
随着抗震技术的不断发展，相信消能减震结构在未来的建筑设计中将会得到更广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构消能减震技术
1、结构消能减震的基本概念
地震发生时地面震动引起结构物的震动反应，地面地震能量向结构物输入。
结构物接收了大量的地震能量，必然要进行能量转换或消耗才能最后终止震动反应。
消能减震技术是将结构的某些构件设计成消能构件，或在结构的某些部位装设消能装置。
在风或小震作用时，这些消能构件或消能装置具有足够的初始刚度，处于弹性状态，结构具有足够的侧向刚度以满足正常使用要求；当出现大风或大震作用时，随着结构侧向变形的增大，消能构件或消能装置率先进入非弹性状态，产生较大阻尼，大量消耗输入结构的地震或风振能量，使主体结构避免出现明显的非弹性状态，且迅速衰减结构的地震或风振反
应（位移、速度、加速
度等），保护主体结构及构件在强地震或大风中免遭破坏或倒塌，达到减震抗震的目的。
消能部件（消能构件或消能装置及其连接件）按照不同“构件型式”分为消能支撑、消能剪力墙、消能支承或悬吊构件、消能节点、消能连接等。
消能部件中的消能器（又称阻尼器）分为速度相关型如黏滞流体阻尼器、黏弹性阻尼器、黏滞阻尼墙、黏弹性阻尼墙；位移相关型如金属屈服型阻尼器、摩擦阻尼器等，和其它类型如调频质量阻尼器（TMD）、调频液体阻尼器（TLD）等。
采用消能减震技术的结构体系与传统抗震结构体系相比，具有大震安全性、经济性和技术合理性。
技术指标：建筑结构消能减震设计方案，应根据建筑抗震设防类别、抗震设防
烈度、场地条件、建筑结构方案和建筑使用要求，与采用抗震设计的设计方案进行技术、经济
可行性的对比分析后确定。
采用消能减震技术结构体系的计算分析应依据《建筑抗震设计规范》GB50011 进行，设计安装做法应遵循国家建筑标准设计图集《建筑结构消能减震(振)设计》09SG610-2，其产品应符合《建筑消能阻尼器》JG/T209 的规定。
适用范围：消能减震技术主要应用于高层建筑，高耸塔架，大跨度桥梁，柔性管道、管线(生命线工程)，既有建筑的抗震(或抗风)性能的改善等。
传统抗震结构体系，容许结构及承重构件(柱、粱、节点等)在地震中出现损坏结构及承重构件地震中的损坏过程，就是
地震能量的“消能”过程。
结构及构件的严重破坏或倒塌，就是地震能量转换或消耗的最终完成。
结构消能减震体系，就是把结构物的某些非承重构件(如支撑、剪力墙、连接件等)设计成消能杆件，或在结构的某部位(层间空间、节点、联结缝等)装设消能装置。
在风或小地震时，这些消能构件或消能装置具有足够的初绐刚度，处于弹性状态，结构物仍具有足够的侧向刚度以满足使用要求。
当出现中、强地震时，随着结构侧向变形的增大．消能构件或消能装置率先进人非弹性状态，产生较大阻尼，大量消耗输人结构的地震能量，使主体结构避免出现明显的非弹性状态，并且迅速衰减结构的地震反应(位移、速度、加速度等)，从而保护主体结构及构件在强地震中
免遭破坏，确保主体结构在强地震中的安全。
消能减震结构体系与传统抗震结构体系相对比，具有下述优越性：
①安全性：传统抗震结构体系实质上是把结构本身及主要承重构件(柱、梁、节点等)作为“消能”构件。
按照传统抗震设计方法．容许结构本身及构件在地震中出现不同程度的损坏。
由于地震烈度的随机变化性和结构实际抗震能力设计计算的误差，结构在地震中的损坏程度难以控制；特别是出现超烈度强地震时，结构难以确保安全。
消能减震结构体系由于特别设置非承重的消能构件(消能支撑、消能剪力墙等)或消能装置，它们具有极大的消能能力，在强地震中能率先消耗结构的地震能量，
迅速衰减结构的地震反应，并保护主体结构和构件免遭损坏，确保结构在强地震中的安全。
据我国对消能臧震结构的振动台试验(冼巧玲、周福霖、俞公骅，1995)及国外学者完成的振动台试验(Pull，1988；Kelly，1990；soong，1992)可知，消能减震结构与传统抗震结构相对比，其地震反应减少40%～60%。
另外，消能构件(或装置)属“非结构构件”，即非承重构件，其功能仅是在结构变形过程中发挥消能作用，而不承担结构的承载作用，即它对结构的承载能力和安全性不构成任何影响或威胁。
所以，消能减震结构体系是一种非常安全可靠的结构减震体系。
②经济性：传统抗震结构采用“硬抗”地
震的途径，通过加强结构、加大构件断面、加多配筋等途径中提高抗震性能，因而，抗震结构的造价大大提高。
消能减震结构是通过“柔性消能”的途径以减少结构地震反应，因而，可以减少剪力墙的设置，减小构造断面，减少配筋，而其耐震安全度反而提高。
据国内外工程应用总结资料。
采用消能减震结构体系比采用传统抗震结构体系，可节约结构造价5％～10%。
若用于旧有建筑结构的耐震性能改造加固，消能减震加固方法比传统抗震加固方法，节省建造价10%～60%。
②技术合理性：传统抗震结构体系是通过加强结构，提高侧向刚度以满足抗震要求的：但结构越加强．刚度越大，地震作用(荷载)也越大．只能再加强结构。
如此恶性借环，其结果，除了安全性、经济性问
题外，对于采用高强、轻质材料(强度高、断面小、刚度小)的高层建筑、超高层建筑、夫跨度结构及桥梁等的技术发展，造成严重的制约。
消能减震结构则是通过设置消能构件或装置，使结构在出现变形时大量迅速消耗地震能量，保护主体结构在强地震中的安全。
结构越高、跨度越大，消能减震效果越显著。
因而，消能减震技术必将成为采用高强轻质材料的高柔结构(超高层建筑、大跨度结构及桥梁等)的合理新途径。
由于消能减震结构体系有上述优越性，已被广泛、成功地应用于“柔性”工程结构物的减震(或抗风)。
一般来说，层数越多、高度越高、跨度越大、变形越大，消能减震效果越明显。
所以多被应用于下述结构：
①高层建筑，超高层建筑；②高柔结构，高耸塔架；③大跨度桥梁；
④柔性管道、管线(生命线工程)；⑤旧有高柔建筑或结构物的抗震(或抗风)性能的改善提高。
结构消能减震体系由主体结构和消能构件(或装置)组成，可按消能构件的不同“构件型式”和消能装置的不同“消能型式”分类，详见下图所示。
2、消能构件的不同构造形式
结构消能减震体系中的消能构件(或装置)，按照其构造形式可以做成：
图2 消能支撑
消能构件的不同构造形式
①消能支撑：消能支撑可“代替一般的结构支撑，在抗震(或抗风)中发挥支撑的水平刚度和消能减震作用。
消能支撑可以做成方框支撑、圆框支撑、交叉杆支撑、斜杆支撑、K形支撑、双K形支撑等。
②消能剪力墙：消能剪力墙可代替一般结构的剪力墙，在抗震(或抗风)中发挥剪力墙的水平刚度和消能减震作用。
消能剪力墙可做成竖缝剪力墙、横缝剪力墙、斜缝剪力墙、周边缝剪力墙、整体剪力墙、分离式剪力墙等。
③消能节点：在结构的梁柱节点或粱节点处装设消能装置。
当结构产生侧向位移，在节点处产牛角度变化、转动式错动时．消能装置即发挥消能减震作用。
④消能联结：在结构的缝隙处或结构构件之间的联结处设置消能装置。
当结构在缝
隙或联结处产生相对变形时，消能装置即发挥消能减震作用。
⑤消能支撑或悬吊构件：对于某些线结构(如管道、线路等)，设置各种支撑或悬吊消能装置。
当线结构发生震动时，支承或悬吊件即发挥消能减震作用。
3、消能装置的不同消能形式
消能构件中装设有消能装置；消能装置的功能是，当构件(或节点)发生相对位移或转动时，产生较大的阻尼．从而发挥
消能减震作用。
为了达到最佳消能效果，要求消能装置提供最大的阻尼，即当构件(或节点)在力(或弯矩)作用下发生位移(或转动)时，所做的功最大。
为了使消能装置具有较大的消能能力．可以采用多种消能形式，一般有下述几种：
①摩擦消能：如摩擦消能支撑，摩擦节点(图2-6-16)；
②钢件(梁、板、棒)非弹性消能装置(图2-6-17)；
③材料塑性变形消能：如挤压铅阻尼器(图2-6-18)；
④材料粘弹性消能装置(图2-6-19)；
⑤液体阻尼消能：如液体阻尼泵；
⑥混合式：几种消能形式混台应用；
2-6-16 摩擦消能装置
图2-6-17消能阻尼装置
图2-6-18铅挤压阻尼器图2-6-19 粘弹性材
料阻尼装置
结构消能减震的实质是：在结构内设置消能构件(或消能装置)，它们能为结构提供较大的阻尼，在地震时大量消耗输入结构的震动能量，有效衰减结构的地震反应。
