动车组制动系统课程研究分析
动车组制动系统课程研究分析
发表时间：2019-06-21T12:00:12.877Z 来源：《科学与技术》2019年第03期作者：方新岗
[导读] 介绍了高速动车组制动系统的组成、特点及工作原理，通过对动车组制动系统的介绍，使学员了解动车组制动系统的先进性。
武汉高速铁路职业技能训练段武汉动车段湖北武汉 430000
摘要:本文主要介绍了高速动车组制动系统的组成、特点及工作原理，通过对动车组制动系统的介绍，使学员了解动车组制动系统的先进性。
通过案例介绍、课件展示、实作培训，系统的介绍了动车组制动系统的原理、组成特点、制动控制部分、防滑装置等内容，使学员在了解动车组制动系统的基础上，增加库内检修作业项点，保证动车组运行更加安全。
关键词:动车组；制动；组成；原理；控制
1 课程介绍
《动车组制动系统》课程属于动车组机械师岗位，共16学时，培训类别为理论类，培训目标是使机械师掌握动车组制动系统的组成、工作原理及相关设备的使用条件。
本课程需要了解制动对动车组的意义、制动系统的特点、动车组制动控制系统，掌握制动、缓解、制动装置、基础制动装置等基本概念，熟练掌握制动方式的分类、制动作用的种类、电制动系统和空气制动系统的组成及各配件结构和特点、动车组防滑装置的组成及原理的等内容。
通过本课程的学习，使学员掌握与制动系统相关设备的原理及检修重点，在平时的作业过程中加强此类设备的维护与保养。
2课程分析：
动车组制动系统的重要性是显而易见的，制动对动车组的重要性早已不仅仅是安全问题，它已成限制列车速度进一步提高的因素。
强大的制动装置对于保证动车组高速、安全运行有着至关重要的意义。
根据现场作业内容，本课程教学内容包括6个方面。
2.1动车组制动系统相关定义
对于资格性培训班来说，掌握动车组制动系统相关定义是学好这门课的第一个关键点。
通过对这些概念的理解，使学员对动车组制动系统及相关部件有一个初步的认识，为后续课程打下一个良好的基础。
本节需要学习的知识点包括：制动、缓解、制动装置、基础制动装置、制动距离等概念。
2.2制动方式的分类
本节是《动车组制动系统》整个课程中的第一个重难点，也是打开制动学习大门的第一把金钥匙。
本节中盘形制动、粘着制动、直通式空气制动、自动式空气制动、电空制动的组成及原理是重难点。
重点在于这些制动方式是目前为止动车组运用较为广泛的制动形式，难点在于这几种制动的组成及原理对于初学者来说比较抽象，不易理解。
学员在大学期间，如果是车辆专业的学员，应该接触过这些制动的组成及原理，学习起来比较得心应手。
2.3制动作用的种类
本节的难点在于区分不同车型各种制动作用的不同运用，以及各种制动的不同特点。
针对各种不同制动种类的形式，通过PPT展示各种车型司机室不同的制动控制手柄、按钮、配电柜空开，以及某些相关车型的视频资料来帮助学员从宏观上了解并掌握各类型的制动形式。
通过相关故障案例的讲解，使学员加深对这些制动形式的理解。
另外，可以借助班级实训课程，根据实训室CRH380A、CRH380B制动相关设备进行现场讲解，使学员更加直观的了解各个制动形式在动车组上运用，降低理论课程的的讲解难度。
2.4电制动的原理及组成
本节是《动车组制动系统》的难点内容。
电制动包括电阻制动和再生制动两种。
本节的难点在于电制动系统比较抽象，这是一种看不到摸不着的一种制动形式。
讲课过程中可以先讲解牵引高压系统的组成及牵引高压电的走向，这个大家比较熟悉。
再通过将牵引系统的反向来讲解电制动系统中的电阻制动和再生制动。
2.5空气制动的原理及组成
本节的重点在于这些部件是动车组空气制动系统的基本组成，在日常的检修过程中需要对这些部件进行重点检修与维护保养。
难点在于，教学过程中缺少某些部件的实体，只能对照课本进行原理性的讲解，实际的动作方式无法看到，这样学员会感到比较抽象，记忆不深刻。
2.6动车组防滑装置的组成及原理
本节的重点在于制动过程中产生滑行会延长制动距离并使踏面擦伤，踏面擦伤后，不仅降低乘车的舒适性，也会给转向架部件带来附加的冲击力，使其寿命降低。
所以，应尽可能的防止滑行现象的发生。
而防滑装置的功能就是为了防止滑行现象的发生。
难点在于，防滑器的工作原理比较抽象，初学学员不易掌握。
讲课过程中，重点讲解防滑器的动作原理。
通过讲解现场遇到的一些动车组因滑行而发生轮对故障的案例，说明滑行对动车组的危害。
播放关于雨雪天气公路小汽车因滑行造成飘逸的视频案例，说明防滑装置的重要性。
3 课程设计
3.1针对以往本课程教学过程中存在的问题，采取了重新设计丰富课件内容、改进讲解方式等措施，提高教学质量。
制动对于我们来讲大家都比较熟悉，但当问到深层次的问题时没有多少人可以回答上来。
针对这个大家看似熟悉的陌生朋友，首先要先让大家了解目前动车组采用的制动系统的先进性，动车组强大的制动系统对于保证动车组的高速、安全运行有着至关重要的意义。
通过动车组与既有车制动系统的比较，鼓励学员分享乘坐两代车型的不同感受，来引入强大的动车组制动系统，是采用电制动＋空气制动的复合制动形式，使每位学员对制动这门课产生浓烈兴趣。
3.2针对学员素质不统一，制动系统知识点较多且原理性较强的问题，采取多元的教学方法，力求每位学员都能够很好掌握。
在授课初期，应该较多的使用多媒体教学，通过精心挑选的的具备针对性的影像资料引起学员的兴趣，在讲解难度上必须做到就低不就高的原则，不放弃每一名学员，必须做到让每一名学员听懂。
对各个知识点精心备课，找出知识点间的逻辑联系点和可能影响后续课程的重要知识点。
同一知识点，找到每种车型的相同点和不同点做对比，做到以点带面，全方位进行讲解。
3.3针对制动系统中比较抽象的结构及原理。
首先可以通过图片或视频资料来让学员有一个宏观认识，根据实际情况，可以借助段内实训设
备让学员了解各部件内部结构及工作流程。
另外，还可以从大家比较熟悉的知识点入手，引申出比较抽象的知识点进行讲解。
其次是丰富教学方法。
讲课中采用学员上台分享的形式，鼓励学员上讲台主动讲解，授课过程实行学员互相提问的方式进行，由学员提问，再由学员来解答，学员解答不了的再由我来向大家做出解释。
这样使大家多问几个为什么，激发学员的学习兴趣，让他们尝到当老师的快乐，达到完全掌握的目的。
4教学效果
通过对课件教案和教学方法的丰富，提高学员学习本门课程的积极性，使学员了解动车组制动系统组成及特点，掌握制动作用的种类、制动作用的分类，以及电制动和空气制动、防滑装置的结构及原理，并对动车组制动系统工作原理进一步的了解，将学到的内容运用到以后的工作中。
通过借助训练段的微信评价系统，授课后根据学员反馈信息，改进、优化教学方法，取得了很好的教学效果。
结语：通过对动车组制动系统这门课程的教学研究，既提高了对动车组制动系统的组成、原理作用的认识，同时也提高了自己的授课能力。
使自己明白了一些难讲的知识点如何去讲，难理解的内容如何深入浅出。
不断增加授课技巧，借助PPT、各种相关视频资料、段内现有实训设备、段外培训的学习机会等，来完善整个授课流程，采用多元化的教学，使学员提高兴趣。
通过不断改进教学模式，结合现场实际进行讲解，使学员在学习后，能够增加对动车组制动系统的认知、并处理相关故障、以及提高现场检修能力和线上应急故障判断处理能力。
制动系统是高速铁路一个重要的主力技术，做好相关教学工作，为高铁事业培养合格人才队伍是每一名高铁训练段兼职培训师不容推辞的任务，而要真正做到世界一流，我们还需要不断努力，提升自身的授课能力，培养更多的高铁人才。
参考文献：
[1]动车组高速铁路运用管理规则
作者简介：方新岗，出生日期：1987.01，籍贯：河南，武汉动车段驻武汉高速铁路职业技能训练段驻段培训师。

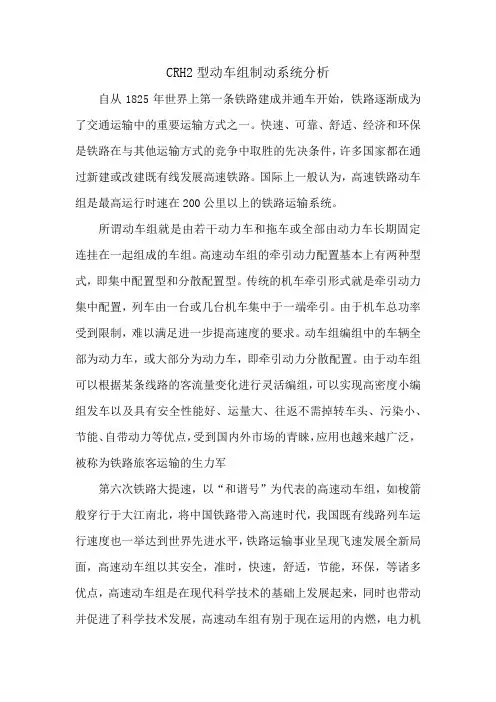

CRH2型动车组制动系统分析
CRH2型动车组制动系统分析自从1825年世界上第一条铁路建成并通车开始，铁路逐渐成为了交通运输中的重要运输方式之一。
快速、可靠、舒适、经济和环保是铁路在与其他运输方式的竞争中取胜的先决条件，许多国家都在通过新建或改建既有线发展高速铁路。
国际上一般认为，高速铁路动车组是最高运行时速在200公里以上的铁路运输系统。
所谓动车组就是由若干动力车和拖车或全部由动力车长期固定连挂在一起组成的车组。
高速动车组的牵引动力配置基本上有两种型式，即集中配置型和分散配置型。
传统的机车牵引形式就是牵引动力集中配置，列车由一台或几台机车集中于一端牵引。
由于机车总功率受到限制，难以满足进一步提高速度的要求。
动车组编组中的车辆全部为动力车，或大部分为动力车，即牵引动力分散配置。
由于动车组可以根据某条线路的客流量变化进行灵活编组，可以实现高密度小编组发车以及具有安全性能好、运量大、往返不需掉转车头、污染小、节能、自带动力等优点，受到国内外市场的青睐，应用也越来越广泛，被称为铁路旅客运输的生力军第六次铁路大提速，以“和谐号”为代表的高速动车组，如梭箭般穿行于大江南北，将中国铁路带入高速时代，我国既有线路列车运行速度也一举达到世界先进水平，铁路运输事业呈现飞速发展全新局面，高速动车组以其安全，准时，快速，舒适，节能，环保，等诸多优点，高速动车组是在现代科学技术的基础上发展起来，同时也带动并促进了科学技术发展，高速动车组有别于现在运用的内燃，电力机车。
其区别在于动车组各部件大量运用高新技术，特别是在转向架结构，车体轻量化，列车动力分配，电传动控制技术，列车信息网络及制动系统都具有各自的高科技含量。
高速动车组制动系统具有先进科技技术,其中以CRH2型动车组最为出名。
CRH2型高速动车组制动系统采用电气指令是微机控制直通式电控制动，制动指令的接收，处理和电气制动与空气制动协调配合等，一般都是有微机来完成，动车组各车辆上的制动控制装臵由制动控制单元，EP阀，中继阀，空重调整阀，紧急制动电磁阀等组成，载荷调压装臵直接来自空气簧空气压力，空气弹簧压力通过传感器转化为与车重相应的电信号，制动控制单元根据制动指令及车重信号计算出所需的制动力，并向电气制动控制装臵发出制动信号，电气制动控制装臵控制电气制动产生作用，并将实际制动力的等值信号反馈到制动控制器，制动控制器进行计算，并把与计算结果相应的电信号送到中继阀，中继阀进行流量放大后，使制动缸获得相应的压力，拖车常用制动时，制动控制装臵的动作过程与动车的基本相同，但是因为没有电气制动，所有不必进行电气制动与空气制动的协调，所需制动力全部通过EP阀转化为相应的空气压力信号，然后由中继阀使制动缸产生相应的制动力。

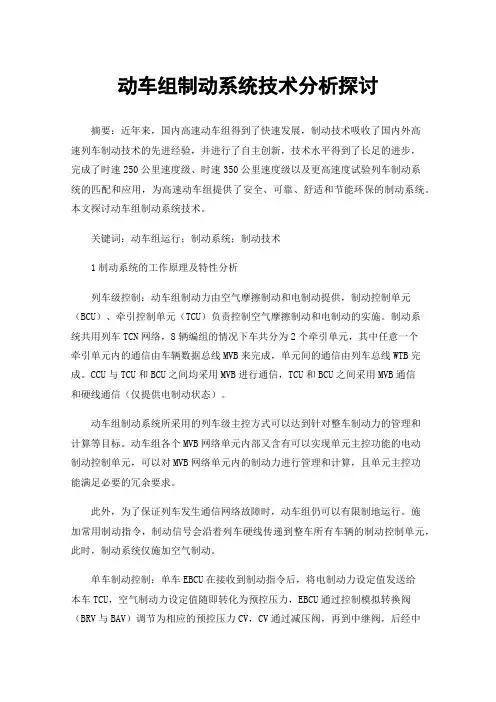

动车组制动系统技术分析探讨
动车组制动系统技术分析探讨摘要：近年来，国内高速动车组得到了快速发展，制动技术吸收了国内外高速列车制动技术的先进经验，并进行了自主创新，技术水平得到了长足的进步，完成了时速250公里速度级、时速350公里速度级以及更高速度试验列车制动系统的匹配和应用，为高速动车组提供了安全、可靠、舒适和节能环保的制动系统。
本文探讨动车组制动系统技术。
关键词：动车组运行；制动系统；制动技术1制动系统的工作原理及特性分析列车级控制：动车组制动力由空气摩擦制动和电制动提供，制动控制单元（BCU）、牵引控制单元（TCU）负责控制空气摩擦制动和电制动的实施。
制动系统共用列车TCN网络，8辆编组的情况下车共分为2个牵引单元，其中任意一个牵引单元内的通信由车辆数据总线MVB来完成，单元间的通信由列车总线WTB完成。
CCU与TCU和BCU之间均采用MVB进行通信，TCU和BCU之间采用MVB通信和硬线通信（仅提供电制动状态）。
动车组制动系统所采用的列车级主控方式可以达到针对整车制动力的管理和计算等目标。
动车组各个MVB网络单元内部又含有可以实现单元主控功能的电动制动控制单元，可以对MVB网络单元内的制动力进行管理和计算，且单元主控功能满足必要的冗余要求。
此外，为了保证列车发生通信网络故障时，动车组仍可以有限制地运行。
施加常用制动指令，制动信号会沿着列车硬线传递到整车所有车辆的制动控制单元，此时，制动系统仅施加空气制动。
单车制动控制：单车EBCU在接收到制动指令后，将电制动力设定值发送给本车TCU，空气制动力设定值随即转化为预控压力，EBCU通过控制模拟转换阀（BRV与BAV）调节为相应的预控压力CV，CV通过减压阀，再到中继阀，后经中继阀生成制动缸压力C，最终实施摩擦制动。
混合制动控制：当列车施加常用制动指令时，电空混合制动系统会按照速度模式曲线控制方式施加制动控制，控制过程中空气制动和电制动会实时自动配合。
其策略如下：（1）列车制动力针对整车进行补偿；（2）列车以电制动为主，空气制动为辅。

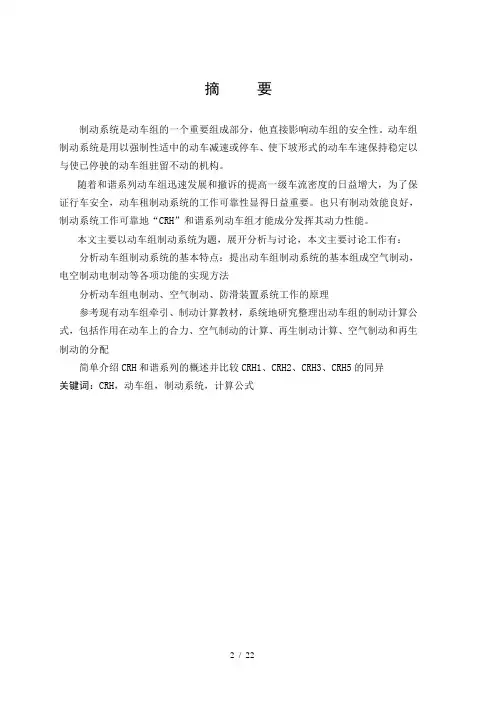

CRH和谐系列动车组制动系统分析报告
摘
制动系统是动车组的一个重要组成部分，他直接影响动车组的安全性。动车组制动系统是用以强制性适中的动车减速或停车、使下坡形式的动车车速保持稳定以与使已停驶的动车组驻留不动的机构。
随着和谐系列动车组迅速发展和撤诉的提高一级车流密度的日益增大，为了保证行车安全，动车租制动系统的工作可靠性显得日益重要。也只有制动效能良好，制动系统工作可靠地“CRH”和谐系列动车组才能成分发挥其动力性能。
式3-9所示。
(3-9)
式中: —第i块闸瓦产生的制动力；
—换算摩擦系数；
—全动车组总换算闸瓦压力，kN。
②动车组单位制动力b
动车组单位制动力b计算公式如式3-10所示:
（N/kN）(3-10)
式中： —动车组换算制动率。其物理意义是动车组总换算闸瓦压力与列车
重力的比值，即平均分配到每千牛动车组重力上的换算闸瓦压力千牛数，如式3-11所示。
相对动力集中式列车而言，动力分散列车的控制系统具有许多优点。动力集
中式列车动力制动往往集中在机车上，而拖车往往只采用摩擦制动；而动力分散
列车的动力制动分散在列车的多辆(可能全部)车上，因而能更充分地利用再生制
动、电阻制动等动力制动的制动能力，这就大大减少了摩擦制动摩擦副的磨损，
提高了列车运行的经济性，同时大大减少了制动时的噪声。
在对增压缸空气压力进行控制时，制动控制装置用根据制动指令、速度和载重计算出的制动力减去电制动的反馈量后，得到实际需要的空气制动力，并将此变换为电空转换阀的电流，由电空转换阀产生与电流成比例的空气压力(AC压力)，将此压力作为中继阀的控制压力，通过中继阀产生增压缸空气压力(BC压力)。紧急制动时，从紧急用压力调整阀输出的控制压力经紧急电磁阀通往中继阀，中继阀对电空转换阀和紧急用压力调整阀的空气压力进行比较，将二者中较大的作为输入，产生相应的增压缸空气压力输出。

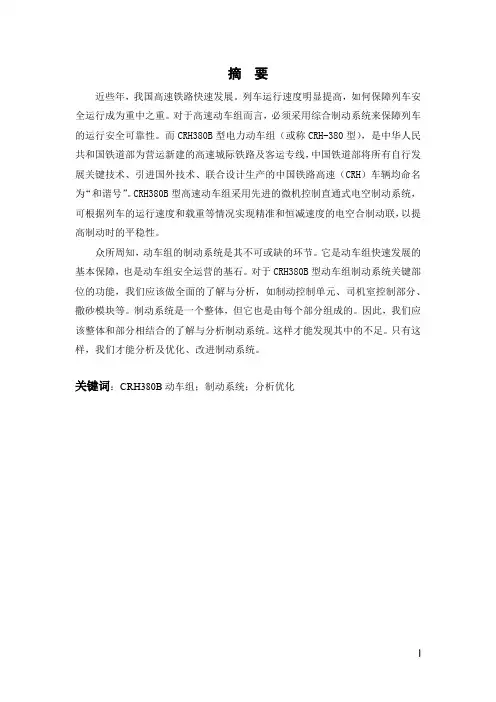

CRH380B动车组制动系统分析与改进
摘要近些年，我国高速铁路快速发展。
列车运行速度明显提高，如何保障列车安全运行成为重中之重。
对于高速动车组而言，必须采用综合制动系统来保障列车的运行安全可靠性。
而CRH380B型电力动车组（或称CRH-380型），是中华人民共和国铁道部为营运新建的高速城际铁路及客运专线，中国铁道部将所有自行发展关键技术、引进国外技术、联合设计生产的中国铁路高速（CRH）车辆均命名为“和谐号”。
CRH380B型高速动车组采用先进的微机控制直通式电空制动系统，可根据列车的运行速度和载重等情况实现精准和恒减速度的电空合制动联，以提高制动时的平稳性。
众所周知，动车组的制动系统是其不可或缺的环节。
它是动车组快速发展的基本保障，也是动车组安全运营的基石。
对于CRH380B型动车组制动系统关键部位的功能，我们应该做全面的了解与分析，如制动控制单元、司机室控制部分、撒砂模块等。
制动系统是一个整体，但它也是由每个部分组成的。
因此，我们应该整体和部分相结合的了解与分析制动系统。
这样才能发现其中的不足。
只有这样，我们才能分析及优化、改进制动系统。
关键词：CRH380B动车组；制动系统；分析优化目录第1章绪论 (1)1.1研究背景 (1)1.2研究思路 (1)第2章CRH380B动车组制动系统简介 (2)2.1制动简介 (2)2.2制动系统的基本功能 (2)第3章CRH380B动车组制动系统的组成 (3)3.1制动控制单元 (3)3.1.1截断塞门模块 (3)3.1.2电空制动控制模块 (3)3.1.3分配阀模块 (5)3.1.4撒砂模块 (5)3.2基础制动装置 (6)3.3备用制动 (7)3.4停放制动 (8)3.5供风系统 (10)3.5.1主空气压缩机 (10)3.5.2辅助空气压缩机 (10)第4章CRH380B制动系统故障分析及改进 (12)4.1改进的意义 (12)4.2列车常用制动失效分析 (12)4.2.1CB09A板卡操作系统的结构 (13)4.2.2 500ms周期任务被冻结的原因分析 (13)4.3 技术解决方案 (14)4.3.1处理等级 (14)4.3.2 Jupiter2000控制系统工作机理 (15)4.3.3 系统诊断 (16)参考文献 (17)致谢 (18)CRH380B动车组制动系统分析与改进第1章绪论1.1研究背景中国内陆面积宽广，人口众多，幅员辽阔，经济发展与联系的跨度大，需要有一种强而有力的运输方式将整个国家和国民经济联系起来。

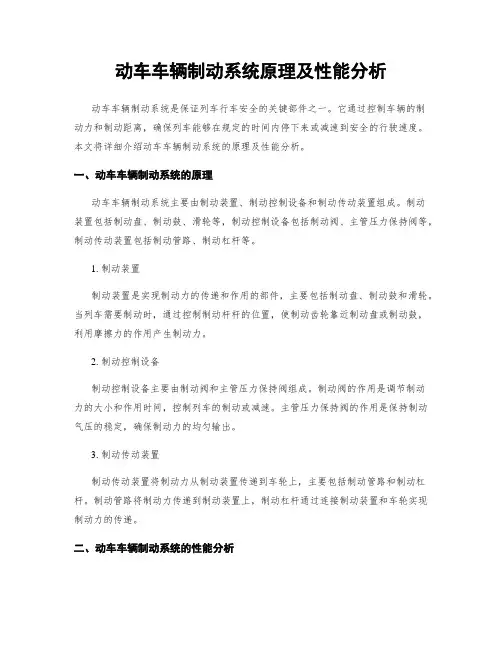

动车车辆制动系统原理及性能分析
动车车辆制动系统原理及性能分析动车车辆制动系统是保证列车行车安全的关键部件之一。
它通过控制车辆的制动力和制动距离，确保列车能够在规定的时间内停下来或减速到安全的行驶速度。
本文将详细介绍动车车辆制动系统的原理及性能分析。
一、动车车辆制动系统的原理动车车辆制动系统主要由制动装置、制动控制设备和制动传动装置组成。
制动装置包括制动盘、制动鼓、滑轮等，制动控制设备包括制动阀、主管压力保持阀等，制动传动装置包括制动管路、制动杠杆等。
1. 制动装置制动装置是实现制动力的传递和作用的部件，主要包括制动盘、制动鼓和滑轮。
当列车需要制动时，通过控制制动杆杆的位置，使制动齿轮靠近制动盘或制动鼓，利用摩擦力的作用产生制动力。
2. 制动控制设备制动控制设备主要由制动阀和主管压力保持阀组成。
制动阀的作用是调节制动力的大小和作用时间，控制列车的制动或减速。
主管压力保持阀的作用是保持制动气压的稳定，确保制动力的均匀输出。
3. 制动传动装置制动传动装置将制动力从制动装置传递到车轮上，主要包括制动管路和制动杠杆。
制动管路将制动力传递到制动装置上，制动杠杆通过连接制动装置和车轮实现制动力的传递。
二、动车车辆制动系统的性能分析动车车辆制动系统的性能直接影响列车的制动效果和运行安全性。
以下将从制动力、制动距离和制动稳定性三个方面对动车车辆制动系统的性能进行分析。
1. 制动力制动力是制动系统产生的力，直接影响列车的制动效果。
制动力的大小取决于制动装置的设计和使用条件。
制动力需要能够快速调整和准确控制，以适应不同的行车情况和制动需求。
2. 制动距离制动距离是列车从施加制动开始到完全停下所需的距离。
制动距离的大小受到列车速度、制动力和制动装置的效果等因素的影响。
合理控制制动距离，可以确保列车在规定的时间内停下来，避免碰撞事故的发生。
3. 制动稳定性制动稳定性是指列车在制动过程中的稳定性能。
制动系统需要能够在不同的行车速度和路况下提供稳定的制动力，避免制动过程中的冲击和抖动。

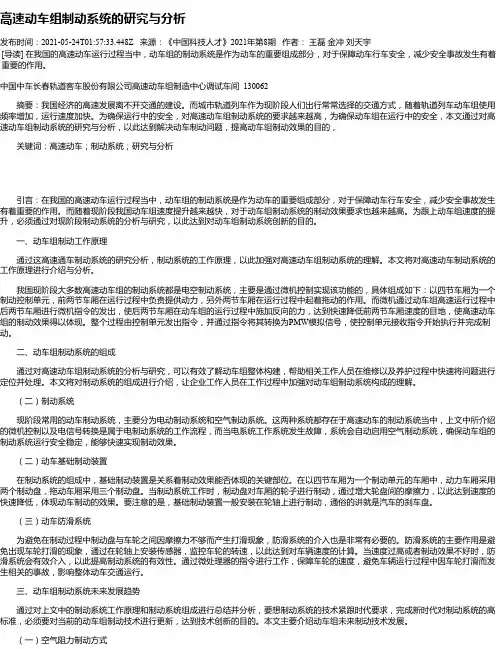

高速动车组制动系统的研究与分析_1
高速动车组制动系统的研究与分析发布时间：2021-05-24T01:57:33.448Z 来源：《中国科技人才》2021年第8期作者：王磊金冲刘天宇[导读] 在我国的高速动车运行过程当中，动车组的制动系统是作为动车的重要组成部分，对于保障动车行车安全，减少安全事故发生有着重要的作用。
中国中车长春轨道客车股份有限公司高速动车组制造中心调试车间 130062摘要：我国经济的高速发展离不开交通的建设。
而城市轨道列车作为现阶段人们出行常常选择的交通方式，随着轨道列车动车组使用频率增加，运行速度加快。
为确保运行中的安全，对高速动车组制动系统的要求越来越高，为确保动车组在运行中的安全，本文通过对高速动车组制动系统的研究与分析，以此达到解决动车制动问题，提高动车组制动效果的目的，关键词：高速动车；制动系统；研究与分析引言：在我国的高速动车运行过程当中，动车组的制动系统是作为动车的重要组成部分，对于保障动车行车安全，减少安全事故发生有着重要的作用。
而随着现阶段我国动车组速度提升越来越快，对于动车组制动系统的制动效果要求也越来越高。
为跟上动车组速度的提升，必须通过对现阶段制动系统的分析与研究，以此达到对动车组制动系统创新的目的。
一、动车组制动工作原理通过这高速通车制动系统的研究分析，制动系统的工作原理，以此加强对高速动车组制动系统的理解。
本文将对高速动车制动系统的工作原理进行介绍与分析。
我国现阶段大多数高速动车组的制动系统都是电空制动系统，主要是通过微机控制实现该功能的，具体组成如下：以四节车厢为一个制动控制单元，前两节车厢在运行过程中负责提供动力，另外两节车厢在运行过程中起着拖动的作用。
而微机通过动车组高速运行过程中后两节车厢进行微机指令的发出，使后两节车厢在动车组的运行过程中施加反向的力，达到快速降低前两节车厢速度的目地，使高速动车组的制动效果得以体现。
整个过程由控制单元发出指令，并通过指令将其转换为PMW模拟信号，使控制单元接收指令开始执行并完成制动。
对于高速动车组制动系统技术分析探讨(最新版)
对于高速动车组制动系统技术分析探讨(最新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0485对于高速动车组制动系统技术分析探讨(最新版)随着我国高速动车组速度等级的不断提高，越来越高的制动系统技术也相应的显得尤为重要，研究部门及制造厂家都在制动系统技术上给出了新的制动原理和相应的结构改造。
本文就是针对各动车组车型制动系统的制动系统进行研究和探讨，并提出新的技术发展方向。
1.各车型动车组制动系统技术分析和研究1.1.CRH1型动车组CRH1型动车组采用电气指令式制动系统，动车组各车的制动控制装置采用微机通过列车控制网络连接，制动力则由动车的电制动及各车的空气制动构成。
制动系统通过列车信息与控制网络把每车的制动设备联系在一起，形成一个整体。
CRH1动车组采用的是由电气再生制动和直通式电空制动两部分组成的复合制动系统。
根据制动功能的不同，又可分为常用制动、紧急制动、停放制动、保持制动、防冰制动。
司机主控器的常用制动分为1-7级，7级过后的即为紧急制动，其它制动功能都不能通过司机主控制器施加。
常用制动采用空电复合制动，紧急制动可由多种方式控制施加。
主控手柄施加的紧急制动也采用空电复合制动。
1.2.CRH2型动车组CRH2型动车组采用电气制动和空气制动并用的制动系统，称为电气指令微机控制的空电复合制动，制动力由各车的电气指令电空制动和动车的再生制动组成。
制动控制采用以1M1T的基本制动力控制单元，在单元内再生制动优先，实行延迟充气控制。
CRH380B动车组制动系统分析与改进
摘要近些年，我国高速铁路快速发展。
列车运行速度明显提高，如何保障列车安全运行成为重中之重。
对于高速动车组而言，必须采用综合制动系统来保障列车的运行安全可靠性。
而CRH380B型电力动车组（或称CRH-380型），是中华人民共和国铁道部为营运新建的高速城际铁路及客运专线，中国铁道部将所有自行发展关键技术、引进国外技术、联合设计生产的中国铁路高速（CRH）车辆均命名为“和谐号”。
CRH380B型高速动车组采用先进的微机控制直通式电空制动系统，可根据列车的运行速度和载重等情况实现精准和恒减速度的电空合制动联，以提高制动时的平稳性。
众所周知，动车组的制动系统是其不可或缺的环节。
它是动车组快速发展的基本保障，也是动车组安全运营的基石。
对于CRH380B型动车组制动系统关键部位的功能，我们应该做全面的了解与分析，如制动控制单元、司机室控制部分、撒砂模块等。
制动系统是一个整体，但它也是由每个部分组成的。
因此，我们应该整体和部分相结合的了解与分析制动系统。
这样才能发现其中的不足。
只有这样，我们才能分析及优化、改进制动系统。
关键词：CRH380B动车组；制动系统；分析优化目录第1章绪论 (1)1.1研究背景 (1)1.2研究思路 (1)第2章CRH380B动车组制动系统简介 (2)2.1制动简介 (2)2.2制动系统的基本功能 (2)第3章CRH380B动车组制动系统的组成 (3)3.1制动控制单元 (3)3.1.1截断塞门模块 (3)3.1.2电空制动控制模块 (3)3.1.3分配阀模块 (5)3.1.4撒砂模块 (5)3.2基础制动装置 (6)3.3备用制动 (7)3.4停放制动 (8)3.5供风系统 (10)3.5.1主空气压缩机 (10)3.5.2辅助空气压缩机 (10)第4章CRH380B制动系统故障分析及改进 (12)4.1改进的意义 (12)4.2列车常用制动失效分析 (12)4.2.1CB09A板卡操作系统的结构 (13)4.2.2 500ms周期任务被冻结的原因分析 (13)4.3 技术解决方案 (14)4.3.1处理等级 (14)4.3.2 Jupiter2000控制系统工作机理 (15)4.3.3 系统诊断 (16)参考文献 (17)致谢 (18)CRH380B动车组制动系统分析与改进第1章绪论1.1研究背景中国内陆面积宽广，人口众多，幅员辽阔，经济发展与联系的跨度大，需要有一种强而有力的运输方式将整个国家和国民经济联系起来。
CRH380A动车组制动系统分析与改进
CRH380A动车组制动系统分析与改进摘要铁路是个远程重轨运输工具，随着城市建设和经济的繁荣，城市轨道交通正处于高速发展时期。
在我国，随着铁路客运的改革和提速战略的实施，已经逐步采用动车组模式。
动车组机动灵活、周转快、运行方便，取得了不错的经济效益和社会效益。
随着高速动车组的快速发展，动车组的制动显得尤为重要。
高速铁路则是当今时代的主题，动车组制动系统更是重中之重。
CRH380A型电力动车组，是我国为运营新建的高速城际铁路及客运专线在CRH2C（CRH2-300）型电力动车组基础上自主研发的CRH系列高速电力动车组，是世界上商业运营速度最快，科技含量最高，系统匹配最优的动车组，最高时速380公里，采用6M2T 编制方式。
关键词：CRH380A动车组；制动系统；制动方式；分析优化目录第1章国内高速动车组发展现状 (1)第2章 CRH380A动车组制动系统介绍 (2)2.1.CRH380A动车组制动系统组成 (2)2.2.CRH380A型动车组制动指令 (3)2.3.CRH380A型动车组供风系统 (3)2.3.1.主空气压缩机 (4)2.3.2.辅助空气压缩机 (4)2.4.基础制动装置 (5)2.5.制动控制装置 (6)2.6.辅助制动装置 (7)第3章 CRH380A型动车组制动方式 (9)3.1.制动功能 (9)3.2.常用制动 (9)3.3.快速制动 (9)3.4.紧急制动功能 (9)3.5.辅助制动 (10)3.6.耐雪制动 (10)第4章 CRH380A 统型动车组空气制动切除逻辑的改进 (11)4.1.概述 (11)4.2.存在问题 (11)4.3.原理分析 (11)4.3.1.动车组制动与牵引关联逻辑 (12)4.3.2.空气制动切除后动车组制动与牵引关联逻辑 (12)4.4.动车组空气制动切除逻辑的优化方案 (12)第5章CRH380A型动车组制动指令试验方法改进 (14)5.1.概述 (14)5.2.存在问题及分析 (14)5.2.1.试验软件不匹配 (14)5.2.2.试验方法自动化率低 (14)5.2.3.试验流程不完善 (15)5.3.改进措施 (15)5.3.1.增加车型变换选项 (15)5.3.2.试验数据自动录入及比对 (15)5.3.3.实现试验数据打印 (16)5.3.4.完善试验流程 (16)参考文献 (1)致谢 (2)第1章国内高速动车组发展现状自2004年以来，我国通过引进、消化、吸收和再创新战略已完全掌握了动车组列车的总成、车体、转向架、牵引电机、牵引变压器、牵引变流器、牵引控制、列车网络控制和制动系统等9大关键技术及10项主要配套技术，实现了跨越式发展，年均增长率为72.3%，动车组的国产化程度已达到75%以上。
CRH380A动车组制动系统分析与改进
CRH380A动车组制动系统分析与改进首先，CRH380A动车组的制动系统包括电气制动和空气制动两种方式。
电气制动通过电动机的反馈力矩实现制动，对速度的调节非常精准，而且能够实现动力回馈，提高能量利用率。
空气制动则通过气压作用在车轮上，通过摩擦力实现制动。
两种方式的结合，使得CRH380A动车组的制动性能非常出色。
然而，目前CRH380A动车组存在一些制动系统方面的问题，主要集中在以下几个方面：1.制动距离较长。
由于CRH380A动车组高速运行，需要提前减速，以保证安全。
但是目前的制动系统在高速运行时制动效果较弱，制动距离较长。
这不仅延长了列车的停车时间，也增加了车辆的磨损。
2.制动过程中的震动。
在制动过程中，车辆常常出现抖动或者震动的现象，影响乘客的乘车舒适度。
这主要是由于目前的制动系统对于车轮的制动力分配不均衡导致的。
为了解决上述问题，可以采取以下改进措施：1.改进电气制动系统。
增加电动机的反馈力矩，提高制动力大小，缩短制动距离。
此外，可以采用先进的控制算法，实现制动力的精确控制，进一步提高制动性能。
2.优化空气制动系统。
通过优化制动力的分配，避免车辆震动。
可以采用分散式制动力控制系统，根据车轮的实时状态，实现动态调节制动力大小，保证每个车轮的制动力均匀分配。
3.引入辅助制动装置。
可以在车辆上安装辅助制动装置，如磁吸制动器或者液压制动器，增加制动力。
这可以进一步提高制动性能，减少制动距离。
4.加强维护保养。
定期对制动系统进行检修和维护，保证制动系统的正常运行。
及时更换老化的制动元件，减少制动系统的故障率。
通过以上的分析和改进措施，可以有效地提高CRH380A动车组的制动系统性能。
这将缩短制动距离，提高列车的运行效率，同时提升乘客的乘车舒适度。
另外，还可以减少维修和保养成本，提高车辆的使用寿命。
因此，对CRH380A动车组的制动系统进行分析和改进是非常有意义的。
