显示屏的认识
第二单元 项目三第二课时认识电子点餐信息系统涉及的计算机设备 --2020-2021高中信息技术

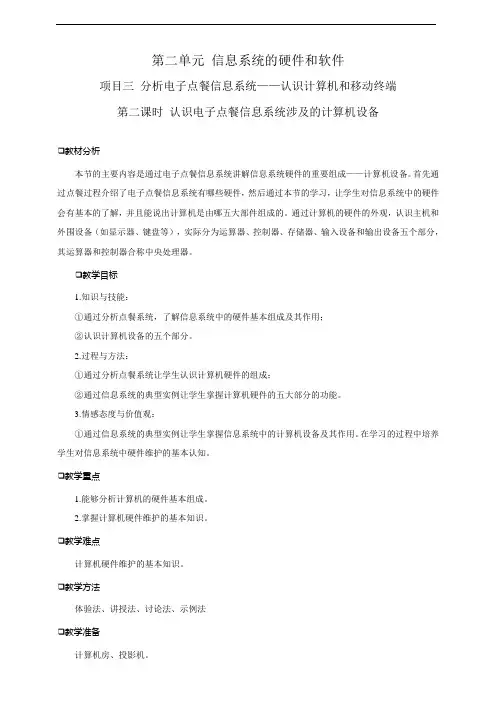

第二单元信息系统的硬件和软件项目三分析电子点餐信息系统——认识计算机和移动终端第二课时认识电子点餐信息系统涉及的计算机设备❑教材分析本节的主要内容是通过电子点餐信息系统讲解信息系统硬件的重要组成——计算机设备。
首先通过点餐过程介绍了电子点餐信息系统有哪些硬件，然后通过本节的学习，让学生对信息系统中的硬件会有基本的了解，并且能说出计算机是由哪五大部件组成的。
通过计算机的硬件的外观，认识主机和外围设备（如显示器、键盘等），实际分为运算器、控制器、存储器、输入设备和输出设备五个部分，其运算器和控制器合称中央处理器。
❑教学目标1.知识与技能：①通过分析点餐系统，了解信息系统中的硬件基本组成及其作用；②认识计算机设备的五个部分。
2.过程与方法：①通过分析点餐系统让学生认识计算机硬件的组成；②通过信息系统的典型实例让学生掌握计算机硬件的五大部分的功能。
3.情感态度与价值观：①通过信息系统的典型实例让学生掌握信息系统中的计算机设备及其作用。
在学习的过程中培养学生对信息系统中硬件维护的基本认知。
❑教学重点1.能够分析计算机的硬件基本组成。
2.掌握计算机硬件维护的基本知识。
❑教学难点计算机硬件维护的基本知识。
❑教学方法体验法、讲授法、讨论法、示例法❑教学准备计算机房、投影机。
❑教学素材计算机硬件小测试交互动画等。
❑教学过程一、新课引入老师首先先播放一段视频，然后让学生总结点餐系统有哪些硬件？1.了解电子点餐信息系统的工作过程电子点餐信息系统可将顾客的订单数据在多个部门间传输、处理。
这些功能的实现离不开各种各样的计算机和网络通信设备，如下图所示。
目前，供顾客点菜的计算机设备主要有触摸屏计算机、点菜宝、平板电脑和智能手机等。
不同的餐饮企业根据网络情况、经济承受能力等可选择不同的计算机设备。
触摸屏计算机，也称触摸屏一体机，即把计算机主机和触摸屏整合在一起，如下左图所示。
触摸屏计算机一般被摆放在餐厅的固定位置。
顾客或服务员需要走到触摸屏计算机前才能点餐。
常州安柏 AT8511 AT8512 直流电子负载 用户手册说明书
[AT8511/AT8512直流电子负载]用户手册安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与安柏精密仪器销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
●仪器操作异常。
●操作中仪器产生反常噪音、异味、烟或闪光。
●操作过程中，仪器产生高温或电击。
●电源线、电源开关或电源插座损坏。
●杂质或液体流入仪器。
安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明仪器接地不可在爆炸性气体环境使用仪器不可打开仪器外壳不要使用已经损坏的仪器不要使用工作异常的仪器不要超出本说明书指定的方式使用仪器声明：!, $, #,标志和文字是常州安柏精密仪器有限公司的商标或注册商标。
AT8511/8512直流电子负载简体中文Simplified Chinese@ Instruments 常州安柏精密仪器有限公司©2005-2010 Applent Instruments Inc.有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台AT8511/8512在质量和计量上都是完全合格的。
此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。
本项保证仅适用于原购买者，并且不可转让。
自发货之日起，Applent提供玖拾（90）天保换和叁年免费保修，此保证也包括VFD或LCD。
玖拾天保换期内由于使用者操作不当引起的损坏，保换条款终止。
保修修期内由于使用者操作不当而引起仪器损坏，维修费用由用户承担。
贰年后直到仪表终生，Applent将以收费方式提供维修。
对于VFD或LCD的更换，其费用以当前成本价格收取。
如发现产品损坏，请和Applent取得联系以取得同意退回或更换的信息。
之后请将此产品送销售商进行退换。
请务必说明产品损坏原因，并且预付邮资和到目的地的保险费。
对保修期内产品的维修或更换，Applent将负责回邮的运输费用。
显示屏应用实验及心得体会
显示屏应用实验及心得体会1. 在显示屏应用实验中，我们使用了不同类型的显示屏，包括液晶显示屏、OLED 显示屏等，通过实际操作了解了不同显示屏的特点和适用场景。
2. 在实验过程中，我们学习了显示屏的工作原理和控制方式，掌握了如何通过编程控制显示屏显示不同内容，例如文本、图像和动画等。
3. 实验中，我们还学习了显示屏的分辨率和像素密度的概念，了解了它们对显示效果的影响，并通过调整分辨率和像素密度来实现更好的显示效果。
4. 通过实验，我们发现不同显示屏的亮度、对比度和色彩表现等方面有很大差异，这对于选择适合不同应用的显示屏非常重要。
5. 在实验中，我们遇到了一些技术问题，例如显示屏的接口兼容性、显示内容的适配等，通过实验及时解决了这些问题，并提高了我们的技术水平。
6. 显示屏应用实验也让我们认识到了显示屏在各个领域的广泛应用，例如智能手机、电视、汽车仪表盘等，显示屏技术的发展对于我们生活的方方面面都有着巨大的影响。
7. 通过实验，我们意识到了显示屏在用户体验中的重要性，一个优质的显示屏不仅可以提供清晰、逼真的图像，还可以提高用户的操作体验和使用舒适度。
8. 在实验中，我们还学习了显示屏能耗管理的技术，了解了如何通过调整亮度、休眠等方式来减少能耗，从而延长电池的使用时间。
9. 通过实验，我们发现了显示屏的生命周期和寿命问题，了解了显示屏在长时间使用后出现的老化和损坏情况，并学会了正确保养和维护显示屏的方法。
10. 在实验中，我们还了解到显示屏的分辨率和刷新率对于游戏和动画等高速显示的重要性，以及如何调整设置以获得更好的游戏和视频体验。
11. 显示屏应用实验还让我们认识到了用户对于显示效果的不同需求，例如某些用户更注重色彩鲜艳度，而另一些用户则更注重显示屏的对比度和视角。
12. 总的来说，通过显示屏应用实验，我们不仅对显示屏的原理和技术有了更深入的理解，还加深了对于显示屏在各个领域应用的认识，这对于我们今后的学习和工作都有着重要的意义。
显示屏的原理
显示屏的原理
显示屏是一种用于显示图像和文字的设备。
它的工作原理基于光学和电学的相互作用。
显示屏通常由许多小像素组成，每个像素都具有特定的颜色和亮度。
下面将介绍几种常用的显示屏原理。
1. 液晶显示屏(LCD)：液晶显示屏利用液晶材料的特性来控制
光的透过程度。
液晶屏幕中，每个像素都由液晶作为光开关来控制。
当在液晶屏幕中的电场作用下，液晶分子会重新排列，改变光的透过程度，从而实现显示效果。
2. 有机发光二极管显示屏(OLED)：OLED显示屏由许多有机
发光二极管组成。
当电流通过发光二极管时，它们会释放出光。
每个像素都包含一个红、绿和蓝的发光二极管，通过控制三原色的亮度和组合方式，可以产生丰富的颜色和图像。
3. 阴极射线管显示屏(CRT)：CRT显示屏工作原理基于阴极射
线管的原理。
CRT显示屏由一个电子枪、一个阴极和一个荧
光屏组成。
电子枪会发射出电子束，通过改变电子束的位置和强度，可以在荧光屏上生成不同的亮度和颜色，形成图像。
4. 平面显示屏(LED)：平面显示屏使用了一种称为发光二极管
的电子元件。
每个像素都由一个发光二极管组成，通过控制每个像素的亮度和颜色，可以实现图像的显示。
这些仅是几种主要的显示屏原理，实际上还有许多其他的显示
技术和原理，如电子墨水显示屏等。
不同的显示屏原理有着各自的优缺点，适用于不同的应用场景。
LED屏的简单认识
LED屏的简单认识一、LED显示屏的分类1、根据使用环境可以分为：室内和室外两种。
（1）室内LED显示屏特点：亮度适中、视角大、重量轻、密度高、适合较近距离观看。
（2）室外LED显示屏特点：亮度高、防护等级高、防水能力强、适合远距离观看。
2、根据显示颜色可以分为：单基色、双基色和全彩色。
（1）单基色LED显示屏特点：由一种颜色的LED灯组成，仅可显示单一颜色，如红色、绿色、蓝色等等。
（2）双基色LED显示屏特点：由红色和绿色LED灯组成，双色屏可显示红、绿、黄3种颜色。
（3）全彩色LED显示屏特点：由红色、绿色和蓝色LED灯组成。
具有白光照明功能。
3、根据显示功能可以分为：图文LED显示屏（异步屏）和视频LED显示屏（同步屏）。
（1）图文LED显示屏（异步屏）：一般由显示单元板模组、条屏卡、开关电源组成。
通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。
（2）视频LED显示屏（同步屏）：同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。
系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。
二、LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。
俗称“点”或“像素点”。
由两红两绿组成一个像素点。
2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
（1）室内屏用的是8x8的显示模块，即每个显示模块有64个像素。
（2）室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元（1）室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16（64列16行、由16个模块组成）等。
（2）室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种。
液晶显示屏接口定义
液晶显示屏接口定义液晶屏常见接口样式与区别方法从屏的接口样式简单区分屏接口类型的方法很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
这是笔记本用的20针lvds接口这是普通用的液晶显示器用点屏线：左边接驱动板,右边接液晶屏(20针与30针lvds接口相似)这里面都是lvds接口：有30针、20针的这些是41扣针接口（双排）这是60扣针接口（80扣针接口与这个相似）本贴来自天极网群乐社区--/group/review-9288206.html液晶屏接口定义(2008-01-18 18:09:43)孤影清风的BLOG20PIN单6定义：3.3V 3.3V1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
联想ideapad 720S-13IKB 720S Touch-13IKB 720S-13ARR说明
注释：您可以通过按 F6 (
f 电源键
g 指纹读取器 （仅限特定型号）
使用此摄像头进行视频交流。 捕获声音，可用于视频会议、配音或录音。 带 LED 背光的液晶显示屏提供了清晰明亮的图形显示。
带 LED 背光的液晶显示屏提供了清晰明亮的图形显示。该 显示屏支持多点触控功能。
连接至无线局域网适配器以发送和接收无线信号。 触控板起传统鼠标的作用。 触控板：屏幕上的光标会以指尖在触控板上划过的相同方 向运动。 触控板按钮：左 / 右侧按钮的功能与传统鼠标的左 / 右键 相同。
商标......................................................................................................... 29
i
第 1 章 认识您的计算机
正视图 -------------------------------------------------------------------------------
3
第 1 章 认识您的计算机
功能键组合 使用功能键，可以立即改变操作功能。若要使用此功能，按住 Fn a ；然后 按住其中一个功能键 b。
a
b
以下内容描述了每组功能键的功能。
Fn + 空格键 （仅限特定机型）:
调节键盘背光灯 （半亮 → 全亮 → 关 闭）。
《LED显示屏安装与调试》课程标准
课程名称：《LED显示屏安装与调试》学分：3计划学时：48适用专业：应用电子技术专业1．前言1.1课程性质《LED显示屏安装与调试》（LED, Lighted Emitting Diode，发光二极管）课程是应用电子技术专业进行岗位能力培养的一门专业拓展课，它侧重理论知识掌握与生产实践相结合，是学生将来从事半导体照明应用技术方向发展的基础，对学生职业能力的提升和职业素质的养成具有良好的支撑作用。
根据学生职业能力培养规律，本课程构建于《电路分析基础》、《C语言程序设计》等基础课程之上，从LED显示屏基础知识、LED显示屏电源电路与驱动扫描控制电路、灯牌及灯箱的安装与检修、门头图文屏的结构与原理、门头图文屏制作与调试、户外大型LED图文屏组装、单色及双色LED屏结构与原理、LED视频显示屏的原理与控制等方面进行课程讲解，同时将一定的项目开发实践作为实训导向。
本课程以学生未来工作需求组织教学内容、为从事LED显示屏安装与调试工作者提供理论基础和实践技能。
通过本课程的学习使学生具备LED显示屏相关的理论基础和安装、调试等实践动手基础，培养学生初步认识LED显示屏产业发展现状，学会分析、解决专业问题的能力，为走上工作岗位奠定基础。
1.2设计思路本课程是依据“应用电子技术专业工作任务和职业能力分析表”中的“半导体照明应用技术”任务领域设置。
其总体设计思路是：针对户外光电显示企业的LED显示屏安装调试技术员等岗位要求，使学生掌握LED显示屏的安装与调试，理解LED显示屏显示原理。
然而高等职业教育注重的技能培养，考虑到高职学生理论知识的接受和理解能力，侧重基础理论和生产实践需求相结合。
按照“资讯、决策、计划、实施、检查、评估”行动导向的原则组织教学，教学过程的设计与半导体原理与应用过程相一致。
精心设计每个学习性工作任务的引导文，以学生为中心，进行小组合作学习，教师作为教学过程的组织者，引导和促进学生的学习，充分调动学生学习的主动性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、什么是LED？
LED是英文Light Emitting Diode三个单词的字头，中文的意思就是“发光二极管”。
LED是一种半导体固体发光器件，它是利用固体半导体芯片作为发光材料，当我们向它的两端加上正向电压，半导体中的载流子发生复合引起光子发射而产生光。
二、什么是LED显示屏？
电视机、计算机的显示屏都是由许许多多个像素点按照矩阵的方式排列组合而成。
LED显示屏也是这样，只不过它的像素点是由发光二极管组成。
普通的CRT（阴极射线管）显示器和LCD（液晶）显示器受技术条件的限制，显示面积不可能做得很大。
LED显示屏不受这种限制，最大的LED显示屏的显示面积可以做到近千平方米。
所以LED显示屏适用于制成较大的显示面积，在较远的地方观看。
三、像素，像素直径，点间距的定义？
像素：是LED显示屏的最小成像单元。
俗称“点”或“像素点”。
上图所示由2红2绿组成1个显示像素点
像素直径：像素直径∮是指每一LED发光像素点的直径，单位为毫米。
点间距：就是两个像素点之间的距离。
主要是取决于观看者的距离。
通常点距的概念用于室外屏，有P6、P7.62、P10、P12、P16等，以毫米mm为单位。
室外屏观看距离一般在30米内，采用不大于P16（16mm）的模组。
点距越密，显示出来的字笔画越细腻，单位面积像素点越多，显示屏成本越贵。
四、显示模块的定义
由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素
·室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点
五、显示模组定义
由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。
简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。
室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16（64列16行、由16个模块组成）等。
下图是一个64x16的单元板：
室内屏单元板正面室内屏单元板背面
· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种
上图为16x8(2红)的室外屏模组。
加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。
面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。
模块的前面灌有显示屏专用的防水胶。
室外屏模块正面
室外屏模组背面
（显示板和驱动板为分离结构）室外屏模组背面
（显示板和驱动板为整体结构）
大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成
六、LED显示屏的基本构成：
1、异步屏：
一般由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）组成。
通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。
2、同步屏：
同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。
系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。
七、LED显示屏的分类
八、LED显示屏可应用于哪些地方？
LED显示技术应用广泛。
在体育场馆，LED显示屏可以显示比赛实况以及比赛成绩；在交通运输行业，可以显示道路和运营状况；在金融行业，可以实时显示股票、汇率等信息；在医院或营业大厅，可以向等候者显示通知、排队叫号信息等；在高速公路，可以显示前方路段信息，引导驾驶员行车；在商业街，可以显示大型广告；等等。
LED显示技术可以广泛应用于工业生产、军事、金融、医疗、交运、商业系统等，与国民经济和社会生活息息相关，在视觉信息传递的领域内起着越来越重要的作用。
九、怎样评估LED显示屏的好坏？
1. 平整度
显示屏的表面平整度要在±1mm以内，以保证显示图像不发生扭曲，局部凸起或凹进会导致显示屏的可视角度出现死角。
平整度的好坏主要由生产工艺决定。
2. 亮度及可视角度
室内全彩屏的亮度要在800cd/m2以上，室外全彩屏的亮度要在6500cd/m2以上，才能保证显示屏的正常工作，否则会因为亮度太低而看不清所显示的图像。
亮度的大小主要由LED管芯的好坏决定。
可视角度的大小直接决定显示屏受众的多少，故而越大越好。
可视角度的大小主要由管芯的封装方式来决定。
3. 白平衡效果
白平衡效果是显示屏最重要的指标之一。
色彩学上当红绿蓝三原色的比例为3：6：1时才会显示出纯正的白色，如果实际比例有一点偏差则会出现白平衡的偏差，一般要注意白色是否有偏蓝色，偏黄绿色现象。
白平衡的好坏主要由显示屏的控制系统来决定，管芯对色彩的还原性也有影响。
4. 色彩的还原性
色彩的还原性是指显示屏对色彩的还原性，即显示屏显示的色彩要与播放源的色彩保持高度一致，这样才能保证图像的真实感。
5. 有无马赛克、死点现象
马赛克是指显示屏上出现的常亮或常黑的小四方块，即模组坏死现象，其主要原因为显示屏所采用的接插件质量不过关。
死点是指显
示屏上出现的常亮或常黑的单个点，死点的多少主要由管芯的好坏来决定。
6. 有无色块
色块是指相邻模组之间存在较明显的色差，颜色的过渡以模块为单位，引起色块现象主要是由控制系统较差,灰度等级不高,扫描频率较低造成的。
