珍珠控台控制台使用方法与技巧
珍珠2010灯控台操作技巧
珍珠2010灯控台操作技巧珍珠2010控台操作技巧分享第一章认识了解控台1、控台型号的介绍2、控台扩展、侧翼、外接显示器介绍3、控台前面板按键于后面板介绍4、高端电脑控台的技术剖析5、了解控台网络系统第二章控台入门操作1、软件制作灯库的方法及注意事项2、触摸屏幕的使用技巧3、屏幕视图窗口分类的介绍4、创建视图窗口存储及关闭视图窗口方法第三章 Setup（配接）、Backup（备份）1、配接常规灯、电脑灯2、灯库如何存入U盘默认路径文件夹及配接灯具3、灯库如何从控台导出到U盘及U盘灯库如何固话到控台4、多点配接及地址码修改的操作5、查看配接及快速修改属性功能6、编辑灯库于修改7、DMX512信号口输入输出的使用及如何修改8、扩展类设备DMX512信号口如何修改应用9、MA2系统Parameter：（通道参数）的概念10、控台新建、加载、保存及另存为、删除演出Show11、U盘加载、保存及另存为、删除演出Show第四章 Stage(舞台)、控制灯具及属性1、模拟舞台视图窗口的创建2、灯具舞台造型的创作及（Align）对齐相关功能的应用3、电脑灯、常规灯控制方式4、灯具属性的如何使用5、选择灯具的方式技巧6、属性多种方法调节（如：亮度、水平、垂直）7、特殊窗口对于灯具的使用8、Highlt于solo结合使用对灯具的快速调节使9、Stage（舞台）相位圆的操作应用10、MAtricks技巧使用第五章 ONPC控台模拟器于3D视图的链接1、控台链接MA3D2、控台于Wysyiywg的链接第六章 Layout（视图）1、视图窗口的创建（布局池于布局视图）2、布局视图窗口功能按钮的应用3、如何存储灯具到布局池（覆盖、合并、移除）4、视图灯具的排列及选项功能的使用5、Assign（指派）在视图功能里的运用第七章编组1、编组的存储、命名、删除、编辑修改2、如何自动创建编组3、编组在数字按键区的创建方法4、如何快速选择编组于其它功能窗口的结合使用第八章预置1、预置的存储、命名、删除、编辑修改2、预置如何自动创建3、Store（存储）功能选项及默认设置4、预置如何使用5、预置S（选中的）G（全部）U（通道域）存储及使用第九章宏功能1、宏的自动创建（导入导出）2、宏命令功能的基本介绍及如何使用3、如何将宏Assign（指派）到User用户4、宏如何编写（入门指导）第十章编程、场景、序列、跑灯、模式修改1、场景、序列、跑灯、MIB、自动停止、模式修改的介绍2、单步场景（cue）的存储3、多步程序的存储4、Stroe（存储）：覆盖、合并、移除、释放、创建第二步的功能如何运用5、sequence（序列）于cue（场景）的关联性如何区分使用6、创建具有time（时间）、Follow（跟随）的程序7、什么是Tracking跟踪功能8、如何命名、编辑、删除、添加、修改Cue9、AT灯具属性的使用方法10、ASSign（指派）对于sequence及执行按键的分配使用11、如何过滤属性存储Cue12、Stroe（存储）长按如何使用默认设置13、Cue（场景）中的灯具如何剔除14、Update（更新）键的使用及默认设置应用15、Oops（撤销）键在编程过程中使用的便捷及重要性16、如何快速关闭在执行器中运行的程序17、扩展推杆修改模式后对场景的特殊应用18、执行器如何连接AB推杆及AB推杆的使用方法19、Worlds（世界）多用户编程的操作方法20、执行按键于执行推杆的设置及功能使用21、LTP和HTP的优先级22、AT过滤属性存储方法23、MAtricks技巧在编程使用中的运用。
珍珠控台控制台使用方法与技巧
珍珠控台控制台使用方法与技巧方法：一是先将控台设置好,再按照控台的设置给电脑灯设置地址编码；二是先设置电脑灯的地址编码,再按电脑灯的地址编码对控台进行设置;在控台设譂鞅需要有相关电脑灯的程序文件, 一般的电脑灯都可以在珍珠2004随机带有的灯库中找到;在进行设置前最好做一次清台操作,在控台模式选择qu选择SYSTEM模式,在系统菜单中选择WIPEAL清机,在小键盘qu按下“F”钮, 按“YES”钮完成清台操作;再进入控台的PROGRAM编辑模式,就可对控台进行设置了,在lan sequ选择PATCH设置按钮, 在控台的屏幕上显示设置调光通道DIMMER还是电脑灯通道FIXTURE,我们还可以选择DMX连路输出口的选择,共有A、B、C、D四路可供选择,要注意的是在设备连线时要于所选连路陷湓应;在这里我们选择FIXTURE控钮, 控台会读取软驱中的灯库资料,显示屏上会显示出所有电脑灯品牌,选择陷湓应的品牌按YES进入, 这时会显示这个品牌电脑灯的所有型号,选择正确的型号再按下YES控钮,控台读取该电脑灯的文件后, 在显示屏菜单qu会显示YES or NO 字符,此时按下YES按钮,显示屏会再次显示DMX连路输出状况, 在显示屏最下方的信息窗中会提示你将把电脑灯设置在DMX连路中的位置,由小键盘输入事先编好的电脑灯的地址编码, 或使用默认值;在设备选择qu选择一个预置页,从30个预置位置中选择一个位置, 这时会看到DMX连路输出已经有于电脑灯通道数相同的DMX输出通道被占用;现在已经完成了一台电脑灯的设置,如果要设置掂台相同型号的电脑灯,同时按住预置位置的第一个和最后一个按钮即可将所选中的qu域设置为该型号的电脑灯,同样方法可设置其他电脑灯;最后按EXIT退出设置操作;以上简单介绍了珍珠2004电脑灯控台的基本使用方法,其实珍珠2004电脑控台功能非常强大,既有许多简单但很实用的功能,也有很多强大的高级扩展功能;如Palette调色板功能在跑灯运行中可随意改变颜色、图案、频闪等等,还可以外接图形控制板使电脑灯的控制及编程更为简单快捷;除此之外,还有个性化文档、快照、剧院灯光设置等功能;其强大的编辑功能、简便而准确的操作、足够多的输出通道,都是它的取胜之处;但它对于操作人员的要求也比较高,也使得它在有时难以得到更好的应用;但随着科学技术的发展,相信会有更新的、操作更简便,甚至智能化电脑控制台的出现;一、清除控台、加载内置灯库、加载内置效果文件：钥匙指向SYSTEMA→F→B:清空配接A→F→C：清空预置聚焦A→F→D:清空编辑的程序A→F→F:控台全部清空G→E加载内置效果文件G→D加载内置灯库二、配接灯库：钥匙指向PROGRAM1、按PATCH2、按0/1/2/3选页面3、按软键B选灯库JMH-1200D,选好灯库后按YESobject Object确定是否要求生成自动预置聚焦4、按软键E,选择对应的DMX512信号输出口;通常0页对应A路,1页对应B路……5、选择好输出口后,再按住蓝色键SWOP1号键不放再按住想要配接的最大灯号键,再同时松开,配接成功三、编辑程序：钥匙指向PROGRAM：编辑场景、按蓝色键选灯号按H→A让灯具垂直开光;按H→B光闸打开,水平垂直不变,其它通道默认值;、选择特性块如：DIMMER……、通过A/B转轮改变各通道参数达到预期效果、场景设置完毕后按MEMORY进入场景保存状态,然后选择一个程序储存钮保存、储存完后按EXIT→CLEAR退出养成多按几次的好习惯：手动编辑走灯、选择灯号、选择特性块,通过A/B轮改变通道参数,做好第一步效果;、按CHASE键,然后选择一个蓝色程序钮保存第一步;按第一下选择一个程序钮、按第二下保存第一步、做第二步效果,做完后再按一下该蓝色程序按钮保存第二步;依次反复做完所有的走灯编辑;、编辑完成后按EXIT→CLEAR退出养成多按几次的好习惯四、调用内置程序1、先选择灯具然后再按G：A、选择一个内置效果程序B、编辑一个内置效果程序C、改变内置程序效果D、调整内置程序的速度和幅度E、取消当前所调用的内置效果程序五、编辑组、调用组1、选择灯号,再按H→E2、用数字键盘输入组号,再按ENTER确定3、按EXIT→CLEAR退出养成多按几次的好习惯4、可以用覆盖的方法去删除组5、调用组：按组号→再按A六、检查灯具的地址码1、选择灯号,然后按左右箭头键去检查灯具的地址码七、编辑预置聚焦素材1、选择灯具,按特性块,用A/B轮去改变灯具的通道参数创建素材,按STORE PALETTE键,再按1-30的灰色按钮或者通过数字键盘输入数字,再按ENTER2、按EXIT→CLEAR退出养成多按几次的好习惯八、调用预置聚焦素材1、选择灯具,然后让特性块处于DIMMER位置2、按灯号下方的灰色预置素材按钮或者用数字键盘输入数字再按软键B调用预置聚焦素材九、删除预置聚焦素材1、1-30号素材的删除;按DELETE键,然后按两下灯号下方的素材键2、30之后的素材只能用覆盖的方法去删除十、控台资料备份：钥匙指向PROGRAM1、按DISK→软键A:把资料从U盘里读出来保存到控台里2、按DISK→软键B:把控台里的资料备份到U盘里.。
珍珠控台操作窍门
珍珠2008/10控台常见; s* H& [ B/ f, ^- Y2 g( }% X/ p( X+ Q( ^* h0 y* D/ s! V5 k: y红烧喇叭# Q2 g0 S5 Y9 S" ~# y: r, Q7 f" |& {0 \1 怎样修改场景或程序好好运用这三个蓝色功能键: INSERT(插入键) UNFOLD(展开键) DELETE(删除键。
但CUE和Chase有点区别,CUE修改可删除后重编,也可以选取后修改覆盖原来的CUE,CHASE 修改的话要用UNFOLD键怎么修改Chase的步,点UNFOLD键提示要选择要修改重演区程序对应的蓝色ADD键,点后重演区的前几个蓝色ADD键亮灯(所选的Chase有多少步这时就会有多少个键亮灯)证明所选Chase的全部的步都激活,LED菜单出现以下几个功能选项,Record(录) Edit Times(编辑时间) Insert(插入) Delete(删除) Previous 15 Steps(前15步) Next 15Steps(后15步),这样你就可根据要修改那一步来进行修改或删除或插入,或直接推起要修改那一步的ADD选好灯做好修改后点A键然后点对应的那个ADD覆盖那一步!0 m7 }7 r" Z9 d) H9 K" i+ E4 {1 o0 r2 使用重放杆做灯的移动定点光要做前后左右的话那就如下做法（至少我是这样做的），现在拿一盏灯为例：+ ^" v! ~4 v, @$ V 1。
把灯的前后左右（舞台最左点和最右点及最前点和最后点）这四个位置分别存CUE到1/2/3/4个推杆上；2。
然后按C键分别把最右的CUE（2杆）和最后的CUE（4杆）进入Edit Time菜单修改Mode 选项改为2这样推杆就会随着你推的速度走动了！; u; f3 E3 A' U! r& u0 [2 T9 i( x' k& Y+ U4 \3 怎么设置电脑灯XY反向如果是编成中应用的话直接点蓝色功能键FAN(扇面)来对XY轴的反向运动,如果是想把灯的配接XY轴反向的话点PATCH然后按F（Patch Utilities）键再按A(Invert)键然后选择要反向的灯和要修改的XY轴就行4 控制电脑灯在原地画圆# M+ R0 `0 k' J* q2 D不用去调台子的Shape,很简单只需做个简单的2步chase 就搞惦....布置:1.首先把电脑灯放在垂直状态(如:Tiit为55.6% Pan 为0%)记录为第一步," g0 J3 f' ]5 W2.然后再把Pan旋转360°(如:Tiit为55.6%不变Pan 为100%)记录为第二步,- A: P; N! r; Z/ g7 i# {3.然后CLEAR后推做好的chase 对应推杆,呵呵看到在来回画圆没呢.+ n( H. e3 P* M) P: o3 K. Y8 F- _/ T- @4 V5 主台与副台的连接分开编,然后在系统里设置主台和副台,两MIDI线连台子,主OUT到副IN,然后副的OUT到主的IN就行啦,控制时只需推主台的杆,就会连副台当前重演杆一起走的(对应的杆有程序的情况下)! L8 m" K* i% o# O. w6 r1.MIDI两条2. 主台midi 输出口our 输出插入副台IN输入口副台midi 输出口our 输出插入主台IN输入口J$ |3 G" _6 s, r. ~3.操作：把钥匙转到系统状态按C键User setting 进入，屏幕里显示有很多修改项，按↓键向下选择项，按→键可在项里面选择子菜单你要修改的是14项按→选择子菜单，将你想要作为主控台的选为“master”做为副控台的选为“slave”问：MACRO定义宏指令MACRO定义宏指令。
【灯光基础】珍珠灯光控台全面说明
【灯光基础】珍珠灯光控台全面说明A→F→B:清空配接A→F→C：清空预置聚焦A→F→D:清空编辑的程序A→F→F:控台全部清空G→E加载内置效果文件G→D加载内置灯库二、配接灯库：钥匙指向PROGRAM1、按PATCH 2、按0/1/2/3选页面3、按软键B 选灯库(JMH-1200D),选好灯库后按YES/NO确定是否要求生成自动预置聚焦4、按软键E，选择对应的DMX512信号输出口。
通常0页对应A路，1页对应B路……5、选择好输出口后，再按住蓝色键SWOP1号键不放再按住想要配接的最大灯号键，再同时松开，配接成功三、编辑程序：钥匙指向PROGRAM3.1：编辑场景3.1.1、按蓝色键选灯号（按H→A让灯具垂直开光;按H→B光闸打开，水平垂直不变,其它通道默认值。
）3.1.2、选择特性块（如：DIMMER……）3.1.3、通过A/B转轮改变各通道参数达到预期效果3.1.4、场景设置完毕后按MEMORY进入场景保存状态，然后选择一个程序储存钮保存3.1.5、储存完后按EXIT→CLEAR退出（养成多按几次的好习惯）3.2：手动编辑走灯3.2.1、选择灯号3.2.2、选择特性块，通过A/B轮改变通道参数，做好第一步效果。
3.2.3、按CHASE键，然后选择一个蓝色程序钮保存第一步。
（按第一下选择一个程序钮、按第二下保存第一步）3.2.4、做第二步效果，做完后再按一下该蓝色程序按钮保存第二步。
依次反复做完所有的走灯编辑。
3.2.5、编辑完成后按EXIT→CLEAR退出（养成多按几次的好习惯）四、调用内置程序1、先选择灯具然后再按G：A、选择一个内置效果程序B、编辑一个内置效果程序C、改变内置程序效果D、调整内置程序的速度和幅度E、取消当前所调用的内置效果程序五、编辑组、调用组1、选择灯号，再按H→E2、用数字键盘输入组号，再按ENTER 确定3、按EXIT→CLEAR退出（养成多按几次的好习惯）4、可以用覆盖的方法去删除组5、调用组：按组号→再按A六、检查灯具的地址码1、选择灯号，然后按左右箭头键去检查灯具的地址码七、编辑预置聚焦（素材）1、选择灯具，按特性块，用A/B轮去改变灯具的通道参数创建素材，按STORE PALETTE键，再按1-30的灰色按钮或者通过数字键盘输入数字，再按ENTER2、按EXIT→CLEAR退出（养成多按几次的好习惯）八、调用预置聚焦（素材）1、选择灯具，然后让特性块处于DIMMER位置2、按灯号下方的灰色预置（素材）按钮或者用数字键盘输入数字再按软键B调用预置聚焦（素材）九、删除预置聚焦（素材）1、1-30号素材的删除。
珍珠控台使用手册
编辑一个单步程序 Include(包含)功能 “Off”(关闭)按键 查看一个单步程序
6.4 复制 6.4.1 复制一个单步程序
4
- 19 - 19 - 19 -
- 20 - 20 - 21 - 21 - 21 - 21 -
- 21 - 21 - 22 - 22 -
- 22 - 22 - 23 -
- 23 - 23 - 24 -
PEARL2008/PEARL TIGER 中文操作参考手册
Pearl 2008 （Pearl Tiger）
操作参考手册
1
PEARL2008/PEARL TIGER 中文操作参考手册
广州赛得丽电子产品
公司简介
广州市赛特丽电子科技有限公司是一家以生产、研发、销售专业舞台 控 制 器 为 主 营 业 务 的 专 业 厂 商 ，同 时 承 接 进 口 电 脑 灯 具 的 维 护 、维 修 业 务 。 产品性能优异、质量保证，性价比高，售后服务保证，得到到广大用户的 支持和信任，产品迅速销往全国各地，并远销东南亚各国及印度、韩国等 国家。公司拥有一批专业强、素质高的人才队伍，其中大学本科电子专业 毕业占50％，大专以上毕业占70％以上。公司由研发部、生产技术部、客 户服务部、市场营销部和财务部组成。由专业到卓越，以客为尊，以人为 本是我们赖以发展的经营理念。 电 话： 86 020 81991150 转805 移动电话： 13826178855 13112689179 联 系 人： 钟生 传 真： 86 020 81997150 地 址： 中国 广东 广州市白云区 新市均禾街新科村新石路一号2栋4楼 （新科小学后面） 公司主页：
- 53 - 53 - 53 - 53 -
- 54 - 54 - 54 - 55 -
新版珍珠控台操作手册
A v o li t e s P ea r l 2000/2004/2008灯光控台高级操作手册目录1.控台设定1091.1连接1091.1.1连接主要电源1091.1.2连接D M X线路1091.1.3连接M I D I设备1091.1.4连接音频1091.1.5其他的后面板连接和控制1101.1.6控台灯：1101.2操作1101.2.1操作模式1101.2.2软驱1.2.3控制面板义书签。
1111.2.4屏幕显示1122.配灯1132.1建立错误！未定义书签。
2.1.1电脑灯控制杆1142.1.2配接调光器1142.1.3配接摇头电脑灯1152.1.4检查配接1162.2编辑配接1172.2.1更改电脑灯的D M X地址码1172.2.2移动电脑灯到不同的控制推杆2.3删除1172.3.1删除一个已配接的电脑灯1172.4高级选项1172.4.1配接功能1173.控制调光通道和电脑灯1193.1控制1193.1.1选择电脑灯和调光器并控制1193.1.2更改已选电脑灯的特性1203.1.3从菜单按键选择特性功能1213.1.4使用编组1213.1.5按顺序选择一个电脑灯1213.1.6对齐和翻转功能1223.1.7去除关闭电脑灯或调光器1233.1.8通过数字进入亮度的等级1233.1.9输入数值控制电脑灯1243.1.10发散模式1243.2高级选项1253.2.1M L菜单和追光模式1253.2.2T r a ck i ng模式（追光模式）4.PA L E TT ES素材库1264.1创建1274.1.1素材是保存的一个参考1274.1.2共享和单独素材库1274.1.3素材库中有已存的特性1274.1.4存储一个素材1274.2重放1284.2.1调出一个素材1284.2.2素材页1284.2.3设定所有电脑灯素材（快速素材）4.2.4从一个素材库中调出部分特性4.2.5设定素材到电脑灯的程序中（渗入素材）4.3编辑1294.3.1编辑和删除素材1294.3.2命名一个素材或者素材页1294.3.3查看素材内容1304.4定时1304.4.1调出一个素材的渐变时间1304.4.2主渐变时间1304.5高级选项1314.5.1素材选项1315.S H APES1315.1P l a y ba ck 1315.1.1S e l e c t i ng a s hape错误5.1.2C hang i ng t he s i z e and s peed o f a s hape错误！未定义书签。
Avolites Pearl 2000_2004_2008 珍珠新版灯控台高级操作手册
按View键，然后按G键到VDU菜单。再次按G键则回到LCD菜单。
舞台亮度显示：按View然后按A。显示每个控制杆和推杆的亮度（数字显示控制杆的号码和数值，而非DMX通道数值）
舞台电脑灯显示：按View键然后按B，可以看到不同类型的电脑灯亮度输出。使用光标键选择你需要的电脑灯（用光标键取消所选的电脑灯，只会改变电脑灯的选择状态）在主显示窗口显示所选的电脑灯为蓝色。
你可以根据灯具的地址码配接控台的DMX通道，或者首先设置好控台，然后做灯具地址码的设定，在配接之前，珍珠控台必须选在编程模式下。
2.1
2.1.1
珍珠控台可以控制240台电脑灯具或者调光集控。它有4页每页有60个控制推杆。控制推杆位于控台上部，共2排，每排30个。每个控制推杆包括：
一个推子，用于调节配接到控制推杆的电脑灯或调光器的亮度
在调光配接模式下，你可以选择设定你将要配接的调光器通道。你可以设定最大亮度数值。改变调光最大输出选择A；选择不同的调光器曲线选择B。使用自定义调光曲线设定你必须载入一个调光曲线。这些设定会影响你后来配接的调光通道，直到你再次改变设置。已经配接好的通道不会受到影响。
2.1.3
摇头电脑灯比配接调光器要复杂，因为它们有更多的特性，比如说水平、垂直移动、换色等等.,而调光器通道只有亮度。配接一个电脑灯时，屏幕会显示它会占用多少个DMX通道。
5．其他调光器重复第二步
VDU屏幕会显示配接好的通道地址。
你可以在控制推杆上配接多个调光器，只需要输入下一个调光器的DMX地址，然后再按Swop键。
在按Swop键之前按住AVO功能键，你可以配接调光器到上面的推杆上（31－60）。这样一页可以配接60个调光器或者电脑灯。使用上面的推子控制调光器、下面的推子控制电脑灯，这样就可以让你所有的电脑灯和调光器在一页上。
珍珠控台操作流程
1. 电脑灯X Y轴在控台上的调整：先点击X（Tilt）Y(pan)----选灯----配接（patch）----F ---- A .( X（Tilt）Y(pan) )2. 控台上查看地址码：VIEW----D。
VTEW----9----ENTER确认。
3. 编组：选灯----F----E----数字----确认。
调出：数字----AAVOuTEs（爱富利标志）+B 下面三个灯亮4. 删除灯位：配接（patch）----删除（CLEAR）----灯位----确认（ENTER）。
5. 存盘：DisK----B----确认( ENTER)。
读盘：DisK----A----确认( ENTER)。
6．控台清空：A----FF。
删除程序：A----F----D----G。
删除素材：A----F----O----G。
7. 删除程序：删除（CLEAR）----点击2次程序（兰色）键。
8. 磁盘格式化：Disk----D----B----确认( ENTER)。
9. 选灯的单双数：选灯----通道（CHANNEL）----C----Even双，odd单。
10. 存素材：选点灯----灯内素材----素材记忆（store palette）----灰色键。
11. 读磁盘内SG文件：utilites----Load shapeFile----确认( ENTER)。
或者配接一只MT 等。
12. 调节转轮的速度：shift + 213．两个程序快速反复使用：用NormaL模式，把第一个程序推上，再点击第二个程序的兰色键，反复点松就可以了。
14．素材的扩展：选调灯----素材记忆（store palette）----数字----确认( ENTER)。
提出：数字----B 。
15．给程序编辑时间：C键----点程序16．选择内置程序：选点灯----G----A----120个程序。
C D键幅度大小和速度，E键退出。
17．后天走灯程序调节：先调节划步的快慢，待调完后点击2次A键即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

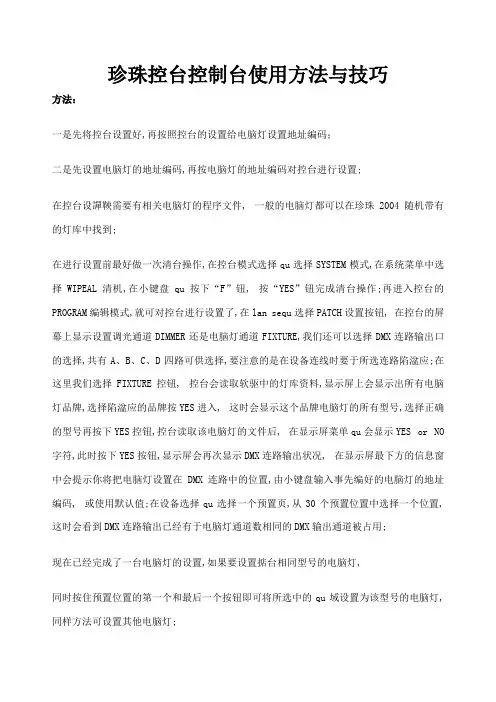

珍珠控台控制台使用方法与技巧
方法：
一是先将控台设置好，再按照控台的设置给电脑灯设置地址编码；
二是先设置电脑灯的地址编码，再按电脑灯的地址编码对控台进行设置。
在控台设譂鞅需要有相关电脑灯的程序文件，一般的电脑灯都可以在珍珠2004随机带有的灯库中找到。
在进行设置前最好做一次清台操作，在控台模式选择qu选择SYSTEM模式，在系统菜单中选择WIPEAL清机，在小键盘qu按下“F”钮，按“YES”钮完成清台操作。
再进入控台的PROGRAM编辑模式，就可对控台进行设置了，在lan sequ 选择PATCH设置按钮，在控台的屏幕上显示设置调光通道（DIMMER）还是电脑灯通道（FIXTURE），我们还可以选择DMX连路输出口的选择，共有A、B、C、D 四路可供选择，要注意的是在设备连线时要于所选连路陷湓应。
在这里我们选择FIXTURE控钮，控台会读取软驱中的灯库资料，显示屏上会显示出所有电脑灯品牌，选择陷湓应的品牌按YES进入，这时会显示这个品牌电脑灯的所有型号，选择正确的型号再按下YES控钮，控台读取该电脑灯的文件后，在显示屏菜单qu会显示YES or NO字符，此时按下YES按钮，显示屏会再次显示DMX连路输出状况，在显示屏最下方的信息窗中会提示你将把电脑灯设置在DMX连路中的位置，由小键盘输入事先编好的电脑灯的地址编码，或使用默认值。
在设备选择qu选择一个预置页，从30个预置位置中选择一个位置，这时会看到DMX连路输出已经有于电脑灯通道数相同的DMX输出通道被占用。
现在已经完成了一台电脑灯的设置，如果要设置掂台相同型号的电脑灯，
同时按住预置位置的第一个和最后一个按钮即可将所选中的qu域设置为该型号的电脑灯，同样方法可设置其他电脑灯。
最后按EXIT退出设置操作。
以上简单介绍了珍珠2004电脑灯控台的基本使用方法，其实珍珠2004电脑控台功能非常强大，既有许多简单但很实用的功能，也有很多强大的高级扩展功能。
如Palette调色板功能在跑灯运行中可随意改变颜色、图案、频闪等等，还可以外接图形控制板使电脑灯的控制及编程更为简单快捷。
除此之外，还有个性化文档、快照、剧院灯光设置等功能。
其强大的编辑功能、简便而准确的操作、足够多的输出通道，都是它的取胜之处。
但它对于操作人员的要求也比较高，也使得它在有时难以得到更好的应用。
但随着科学技术的发展，相信会有更新的、操作更简便，甚至智能化电脑控制台的出现。
一、清除控台、加载内置灯库、加载内置效果文件：钥匙指向SYSTEM
A→F→B:清空配接
A→F→C：清空预置聚焦
A→F→D:清空编辑的程序
A→F→F:控台全部清空
G→E加载内置效果文件
G→D加载内置灯库
二、配接灯库：钥匙指向PROGRAM
1、按PATCH
2、按0/1/2/3选页面
3、按软键B选灯库(JMH-1200D),选好灯库后按YES[object Object]确定是否要求生成自动预置聚焦
4、按软键E，选择对应的DMX512信号输出口。
通常0页对应A路，1页对应B 路……
5、选择好输出口后，再按住蓝色键SWOP1号键不放再按住想要配接的最大灯号键，再同时松
开，配接成功
三、编辑程序：钥匙指向PROGRAM
：编辑场景
按蓝色键选灯号（按H→A让灯具垂直开光;按H→B光闸打开，水平垂直不变,其它通道默认值。
）
钮保存
：手动编辑走灯
轮改变通道参数，做好第一步效果。
钮保存第
一步。
（按第一下选择一个程序钮、按第二下保存第一步）
四、调用内置程序
1、先选择灯具然后再按G：
A、选择一个内置效果程序
B、编辑一个内置效果程序
C、改变内置程序效果
D、调整内置程序的速度和幅度
E、取消当前所调用的内置效果程序
五、编辑组、调用组
1、选择灯号，再按H→E
2、用数字键盘输入组号，再按ENTER确定
3、按EXIT→CLEAR退出（养
成多按几次的好习惯）
4、可以用覆盖的方法去删除组
5、调用组：按组号→再按A
六、检查灯具的地址码
1、选择灯号，然后按左右箭头键去检查灯具的地址码
七、编辑预置聚焦（素材）
1、选择灯具，按特性块，用A/B轮去改变灯具的通道参数创建素材，按STORE PALETTE键，再按1-30的灰色按钮或者通过数字键盘输入数字，再按ENTER
2、按EXIT→CLEAR退出（养成多按几次的好习惯）
八、调用预置聚焦（素材）
1、选择灯具，然后让特性块处于DIMMER位置
2、按灯号下方的灰色预置（素材）按钮或者用数字键盘输入数字再按软键B调用预置聚焦（素材）
九、删除预置聚焦（素材）
1、1-30号素材的删除。
按DELETE键，然后按两下灯号下方的素材键
2、30之后的素材只能用覆盖的方法去删除
十、控台资料备份：钥匙指向PROGRAM
1、按DISK→软键A:把资料从U盘里读出来保存到控台里
2、按DISK→软键B:把控台里的资料备份到U盘里.。
