红外感应延时照明灯的设计
红外感应延时照明灯的设计摘要当今社会人们更加注重节能环保，照明这一领域也发生了很大的不变化，从传统的白炽灯具向LED智能化照明灯发展。
红外感应延时照明灯适宜于门厅、楼梯和楼道等地方，是公共照明基本实现了“人来灯亮，人离灯媳”的自动控制，明显改善了楼房的公共照明效果，还能大幅度节省公共照明用电，照明灯的实际使用寿命也明显延长。
此次的课程设计采用红外线反射式电路结构，红外发射器与接收器需安装在同一方向的同一平面内，使发射器与接收器成为一体化结构，并使用同一个电源供电。
然后用555时基电路结合电阻、电容等控制延时的时间长短。
可以使用KA2148对反馈信号实现放大。
最后根据设计原理图焊接、调试。
红外感应延时照明灯的设计是由红外感光透镜和热释电红外传感器、放大比较电路、工作延时电路和可控硅导通量控制电路组成慢亮慢暗人体感应自动控制灯，可以做到识别白天和黑夜。
给人类的生活带来了很多便利……关键字：红外感应 555定时器 KA2184集成电路照明灯红外感应延时照明灯的设计摘要当今社会人们更加注重节能环保，照明这一领域也发生了很大的不变化，从传统的白炽灯具向LED智能化照明灯发展。
红外感应延时照明灯适宜于门厅、楼梯和楼道等地方，是公共照明基本实现了“人来灯亮，人离灯媳”的自动控制，明显改善了楼房的公共照明效果，还能大幅度节省公共照明用电，照明灯的实际使用寿命也明显延长。
此次的课程设计采用红外线反射式电路结构，红外发射器与接收器需安装在同一方向的同一平面内，使发射器与接收器成为一体化结构，并使用同一个电源供电。
然后用555时基电路结合电阻、电容等控制延时的时间长短。
可以使用KA2148对反馈信号实现放大。
最后根据设计原理图焊接、调试。
红外感应延时照明灯的设计是由红外感光透镜和热释电红外传感器、放大比较电路、工作延时电路和可控硅导通量控制电路组成慢亮慢暗人体感应自动控制灯，可以做到识别白天和黑夜。
给人类的生活带来了很多便利……关键字：红外感应 555定时器 KA2184集成电路照明灯目录1 绪论 (1)1.1 红外感应灯课题介绍 (1)1.2 红外线感应灯的概况 (1)1.3 555定时器和KA2184的应用 (2)2 相关元器件选用及硬件电路设计 (2)2.1 元器件的介绍 (2)2.2 电路原理图 (6)2.3 电路的控制过程 (7)3 制作与调试 (9)3.1 电路板的焊接 (9)3.2 红外线发射管与接受管的安装 (9)3.3 电路的调整 (9)总结 (10)致谢 (11)参考文献 (12)1 绪论1.1 红外感应灯课题介绍随着时代的进步，科技的不断创新，现在各领域都向智能化方面发展，红外线线感应灯可以在楼道、宿舍、教室、办公室、实验室，宾馆、卫生间、储藏室等地方安装，不仅仅为我们提供了方便，而且其智能化、环保节约受到人们的热烈的欢迎。
本课题研究的内容就是采用红外线反射式结构，红外发射器与接收器需安装在同一方向的同一平面内，使发射器与接收器成为一体化结构，并使用同一个电源供电。
然后用555时基电路结合电阻、电容等控制延时的时间长短。
可以使用KA2148对反馈信号实现放大。
1.2 红外线感应灯的概况（1）红外线感应灯的开关红外线感应灯的开关是一种利用红外线、热释电原理感应人体活动信息的新技术研发而成的，专门用来检测和感应人体活动信息的产品。
当人或有温度的物体进入模块感应范围内时，感应模块就会输出一个高电平脉冲信号、或高电平延时信号，输出的感应脉冲或延时信号可以直接驱动LED灯指示灯、LED照明灯；继电器等负载，感应模块可以用直流稳压电源供电。
（2）红外线感应灯的作用①脉冲输出：在感应模块监测范围内检测到人体活动信息时，仅仅以脉冲的形式输出。
②延时输出：在感应模块监测范围内检测到的人体活动信息时，以延时的方式输出，延时时间从0秒到数小时任意时间均可设置；如果在延时时间内，人体一直有活动信息被检测到，延时时间就一直延续下去，直到检测不到人体活动信息为止。
③光控作用：感应模块还具有光控作用，如果加上光控功能，白天不工作，始终处于静态；只有处于黑暗中，模块才有检测功能。
（3）红外线感应灯的功能特点红外线感应灯采用红外智能化控制技术，自动控制开关，轻松方便，节约电能，当人进入感应区时灯光自动开启，人不离开感应灯一直保持开启状态，人离开后（25秒左右）灯光自动熄灭，白天触发电路自动锁定，晚上触发电路自动解锁，若有人走动自动开灯。
（延时时间可以自行设置）（4）红外线感应灯的适用范围红外线感应灯安装方便，适用范围广，适用于高级宾馆，通道，饭店，机关单位，学校，高级住宅通道走廊，楼梯，门厅，卫生间，储物室等需短时照明的场所。
1.3 555定时器和KA2184的应用555集成定时器是模拟功能和数字逻辑功能相结合的一种双极型中规模集成器件，外加电阻、电容可以组成性能稳定而精确的多谐振荡器、单稳电路、施密特触发器等，应用十分广泛。
KA2184是红外接收集成电路，广泛应用于各种由红外线控制的各种产品。
2 相关元器件选用及硬件电路设计2.1 元器件的介绍NE555内部电路方框图：内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。
见下图一图1 NE555 内部结构555电路的内部电路方框图如图1所示。
它含有两个电压比较器，一个基本RS触发器，一个放电开关管V T，比较器的参考电压由三只5千欧的电阻器构成的分压器提供。
它们分别使高电平比较器A1的同相输入端和低电平比较器A2的反相输入端的参考电平为2/3 Vcc和1/3Vcc。
A1与A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚，即高电平触发输入并超过参考电平2/3Vcc时，触发器复位，555的输入端3脚输出低电平，同是放电开关管导通；当输入信号自2脚输入并低于1/3Vcc时，触发器位置，555的3脚输出高电平，同时放电开关截止。
电阻Rd非是复位端（4脚），当电阻Rd非=0555输出低电平、平时电阻Rd非端开路或接Vcc。
Vc是控制电压端（5脚），平时输入2/3Vcc作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uF的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
555定时器主要是与电阻、电容构成充放电电路，并由两个比较器来检测电容器上的电压，以确定输出电平的高低和饭店开关的通断。
这就很方便地构成从微妙到数十分钟的延时电路，可方便地构成单稳态，多谐振荡器，施密特触发器等脉冲产生或波形变换电路。
图2 NE555 电路引脚引脚图介绍：1 地GND2 触发3 输出4 复位5 控制电6 门限(阈值)7 放电8 电源电压表1555定时器的功能IC1、IC3可选用NE555或LM555、uA555型等时基集成电路。
红外发射管可选用SE303A，红外接收管选用PH302B，光敏电阻可选用亮阻与暗阻的比值较大的任何一种。
继电器选用工作电压力8—12V的小型继电器。
电源整流管VD2—VD5可用IN4004或IN4007。
降压电容C11用CBB／3—400v型聚丙烯电容器，泄放电阻R13是不可省去的。
IC2选用KA2184红外接收集成电路，它的性能、参数和引脚功能与索尼公闻的CX20106完全相同，可直接互换使用。
图3 CX20106的应用电路图下图是CX20106的内部电路及引脚的功能图图4 CX20106的内部结构和引脚功能图CX20106是由前置放大器、限幅放大器、带通滤波器、检波器、积分器及整形电路构成。
其中的电平自动控制电路ＡＢＬＣ可以保证在输入弱信号时前置放大器有较高增益，在输入强信号时前置放大器不会过载，可以保证在一定遥控距离（约10m）内工作可靠。
2.2 电路原理图图5 采用KA2184的红外线感应式延时照明灯电路图电路采用红外线反射式电路结构，红外发射器与接收器需安装在同一方向的同一平面内，这就需使发射器与接收器成为一体化结构，并使用同一个电源供电。
这种工作方式也正好适应该电路的长期待机、短时工作的工作状态。
电路中，电灯开启后需要保持多长时间，可以通过电路中电容器C8的容量和电阻器RI1的阻值来确定。
—般情况下，这种单稳态电路的最大延时时间可达2—3min。
在IC3的4脚与地之间接有光敏电阻RL，它的作用是：使电路不能在白天被触发，只有在夜间才能被触发。
它是利用光敏电阻在白天的亮阻远小于夜间的暗阻这一原理，将555时基集成电路的强复位端(4脚)在白天置于低电平，使电路保持复位状态而不能能被触发翻转。
而在夜间，由于RL阻值变大、使4脚恢复高电平，将电路的复位解除，电路进入正常控制工作状态。
2.3 电路的控制过程图6 555构成多谐振荡器图7 多谐振荡器的波形图电路中，ICl(NE555)时基集成电路组成的多谐振荡器作为红外发射管的驱动电路。
多谐振荡器的振荡频率由(Rl+R2)、R3与Cl的值决定。
通常用于红外发射的驱动频率为38—40KHz,电路中采用可调电阻R1将其频率调整在这一范围内．并与接收电路的中心频率相一致，使接收电路呈最佳接收状态。
多谐振荡器的振荡频率可由公式f＝1.443／(R1+R2+2R3)C1来计算，波形如图7所示。
当红外接收管PH302接收到红外反射信号后输入KA2184，通过电路内对输入信号的放大与解调后，由7脚输出低电平。
这一低电平通过R3驱动PNP型三极管，使其导通，发射极输出低电平，这一低电平又作为下一级单稳态触发器的触发信号。
下图是555定时器单稳态触发器的电路图图8 555构成单稳态触发器IC3是一个由555时基集成电路组成的脉冲启动型单稳态触发器，平时电路处于稳态，2脚为为电，3脚输出低电平。
当有负向脉冲或低电平加至它的2脚后，电路立即翻转，3脚变为高电平，这一高电平使继电器K通电吸合，将电灯的电源电路接通，电灯EL亮。
当IC3脚输出向电平时，电路进入暂稳恋，同时由电源通过电阻器R1I向电容器C8充电。
电容器C8的充电过程便是该暂稳态的暂稳时间，当C8充电电压达到电源电压V/DD的2／3(6脚的翻转电压)时，电路翻转，单稳态电路的暂稳过程结束，3脚变为低电平。
继电器K失电后释放，断开电灯的电源，电灯EL 灭。
本电路采用发射、接收一体化固定安装，电路处于长期待机、短期工作的状态，因此采用交流供电方式。
交流电源经降压电容c11降压、VD2—VD5桥式整流、C10滤波以及VD6稳压后向工作电路供电。
由于KA2184的工作电压为5V，因此由VD7将9V电压再次稳压为5V以供电路使用。
电路中K9为9V电源与5V 电源之间的隔离电阻。
3 制作与调试3.1 电路板的焊接电路板焊接方法先将准备好的元件插入印刷电路板规定好的位置上，在元件与印刷电路板铜箔的连接点上，涂上少许焊剂，待电烙铁加热后用烙铁头的刃口上些适量的焊锡，上的焊锡多少要根据焊点的大小来决定。
如何调整红外感应延时 浅谈红外感应延时电路设计
如何调整红外感应延时浅谈红外感应延时电路设计本文主要是关于红外感应的相关介绍，并着重对红外感应的设置及其电路设计进行了详尽的阐述。
红外感应开关功能特征1.超低功耗设计，可以串联在灯具照明回路，单极性控制）。
2.起控照度可调节：如逆时针调节，可使开关在光照更强的环境照度下启动；如顺时针调节，可使开关在光照更弱的环境照度下启动。
3.延时时间可调节：调节范围约20秒～6分钟。
如逆时针调节，则延时时间变短；顺时针调节，则延时时间变长性能指标工作电压：160～250V（交流）静态功耗电流：小于0.3mA环境工作温度：-20℃～50℃自动延时时间：20秒～6分钟控制负载功率：5～200W感应距离：6m感应角度：140°圆锥角负载范围：白炽灯//排气扇起控照度：5LUX-500LUX（可调）外观尺寸：86X86X25mm安装使用1.安装时不得带电接线，严禁负载短路，控制日光灯、节能灯的产品，第一次加电使用，可能需要30～60秒内部电压建立时间，开关才可正常工作。
2.由于日光灯、节能灯启动电流较大，推荐一只开关控制2个以下负载。
3.不要把产品安装在有热气流通过的地方，如果控制负载为发热应大于1米。
4.无零线无应急控制的2线产品不必考虑接线极性，有应急控制或有零线产品必须按图接线（无应急控制产品EM 端不接线）。
5.调节光控照度、延时时间旋钮时，应当用力适度，用力过大会对产品造成损坏。
如何调整红外感应延时lp8072的第8脚是定时器，C用1n的电容，R用5K电阻，这时延时大约为3秒。
你要改瞬间断电器，要求延时多少，我估计在秒单位还是可以的，更短的话我估计有点玄，因为要提高灵敏度，灵敏度太高容易误触发红外感应灯是一种靠感应人体的红外热辐射，检测光环境状态，通过内置延时开关，对灯具进行开启和关闭的新一代智能型照明灯具，又叫LED人体感应灯。
在LED红外感应灯的这三大模块中，光感应模块首先检测光线的强度，决定是否将LED 红外感应灯的各模块待命和锁定。
红外感应式延时照明灯
红外感应式延时照明灯的设计摘要资源不是取之不尽的，节能也受到越来越多的人关注。
其实，只要我们在生活中做个有心人，会发现很多地方可以节能。
本课题介绍采用韩国生产的红外接收集成电路KA2184制作红外线感应式延时照明灯，电路用IC1（NE555 )时基集成电路组成的多谐振荡器作为红外发射管的驱动电路，光敏电阻使电路不能在白天触发，只有在夜间才能被触发。
电路采用红外线反射式电路结构，红外发射器与接收器需安装在同一方向的同一平面内，这就需使发射器与接收器成为一体化结构，并使用同一个电源供电。
这种工作方式也正好适应该电路的长期待机、短时工作的工作状态。
本电路可以用于家庭走廊、储藏室、卫生间照明或梳妆台镜前灯，只要人走近灯就亮，离开灯延时一段后又自动熄灭，使用十分节能方便。
关键词KA2184集成电路，555定时器，电容，红外接收管PH302目录1 绪论 (1)1.1 课题描述 (1)1.2 基本工作原理及框图 (1)2 相关元件介绍 (2)2.1 555定时器芯片 (2)2.1.1 555定时器内部结构介绍 (2)2.1.2 555定时器引脚图及应用 (3)2.2 KA2184集成电路的介绍 (4)2.2.1 KA2184集成电路的内部结构介绍 (4)2.2.2 KA2184的工作过程 (4)2.2.3 KA2184的主要参数 (4)3 红外感应式延时照明灯的总体设计 (5)3.1 红外感应式延时照明灯电路的分析 (5)3.2 红外感应式延时照明灯电路元件的选择 (8)3.3 红外感应式延时照明灯的制作与调试 (8)总结 (9)参考文献 (10)1 绪论1.1 课题描述随着科学技术的发展电力/电子产品日益多样化、复杂化所应用的电路保护元件已非昔日简单。
随着科学技术的发展，一大批新颖的电子模块，取代了过去由分立元件与集成电路等组成的繁琐复杂的电子线路，是电子产品的设计与制作得到了大幅度的简化，同时提高了电子产品的可靠性。
红外感应电路及照明灯具的制作方法
红外感应电路及照明灯具的制作方法红外感应电路及照明灯具的制作方法现代化的生活中，自动化控制技术的应用越来越广泛，为人们的生活提供了许多便利。
在建筑、交通、公共卫生等场所中，智能照明系统是非常重要的设备，它可以自动控制照明系统的开关和调光，达到节能的目的。
在智能照明系统中，红外感应电路是非常关键的部分，它可以实现对人的检测和控制，并通过控制照明灯具的开关和调光，实现智能化控制，提高照明系统的能效。
红外感应电路的原理红外感应电路是使用红外线传感器探测到人体的热辐射，从而实现对人体的检测。
由于人体的热辐射具有一定的波长特征，而红外线传感器可以通过接收特定波长范围内的辐射能够检测到人体。
红外线传感器的输出信号经过运放处理和比较电路后，控制开关电源，从而实现对灯具的控制。
材料清单1. 红外线传感器 1个；2. lm324运放芯片1个；3. 10K电位器3个；4. 1K电阻8个；5. 线圈电感2个；6. 22uF电解电容2个；7. 电源滤波电容10uF 2个；8. NPN三极管PNP三极管各1个；9. 220V继电器1个；10. 光敏电阻1个；11. 电源接线端子3个；12. 电线、焊锡、焊接工具、面包板等.制作红外感应电路1. 根据电路原理图，将元器件逐个焊接到面包板上，注意焊接时元器件的阴阳极和引脚的接线。
2. 将电源电线连接到电源接线端子上，再将继电器的控制端子通过接线端子连接到面包板上。
3. 将灯具的电源线分别连接到继电器通电和断电端子上。
4. 完成电路的布线后，调整电位器、测试传感器测量距离和探头的灵敏度，根据实际情况确定控制距离和触发时间。
制作红外感应照明灯具1. 根据实际需求选择适合的照明灯具，插座等。
2. 将灯具、插座等连接到电路上。
3. 灯具和插座的电线分别连接到继电器的通电和断电端子上。
4. 根据情况调整器件和控制参数，检查电路的照明效果和波形，确认电路和照明系统的正常工作。
总结红外感应电路及照明灯具是智能化控制的关键部分，它可以根据人的运动和热辐射感应，自动调节照明系统的开关和亮度，达到了智能化控制的目的。
红绿灯自动延时红外线装置

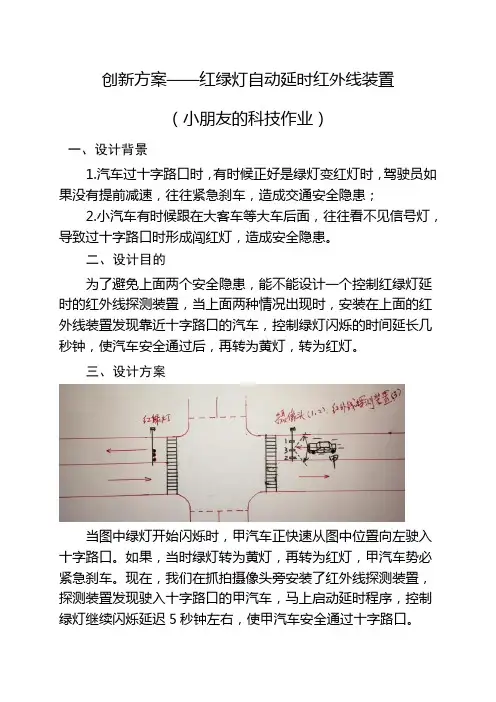

创新方案——红绿灯自动延时红外线装置
（小朋友的科技作业）
一、设计背景
1.汽车过十字路口时，有时候正好是绿灯变红灯时，驾驶员如果没有提前减速，往往紧急刹车，造成交通安全隐患；
2.小汽车有时候跟在大客车等大车后面，往往看不见信号灯，导致过十字路口时形成闯红灯，造成安全隐患。
二、设计目的
为了避免上面两个安全隐患，能不能设计一个控制红绿灯延时的红外线探测装置，当上面两种情况出现时，安装在上面的红外线装置发现靠近十字路口的汽车，控制绿灯闪烁的时间延长几秒钟，使汽车安全通过后，再转为黄灯，转为红灯。
三、设计方案
当图中绿灯开始闪烁时，甲汽车正快速从图中位置向左驶入十字路口。
如果，当时绿灯转为黄灯，再转为红灯，甲汽车势必紧急刹车。
现在，我们在抓拍摄像头旁安装了红外线探测装置，探测装置发现驶入十字路口的甲汽车，马上启动延时程序，控制绿灯继续闪烁延迟5秒钟左右，使甲汽车安全通过十字路口。
红外感应灯电路设计及原理
红外感应灯电路设计及原理1、电路主要光学元件（1）光敏电阻的应用光敏电阻又称光导管, 它几乎都是用半导体材料制成的光电器件。
光敏电阻没有极性, 是一个电阻器件。
制作光敏电阻的材料一般是金属硫化物和金属硒化物，通常采用涂敷、喷涂等方法，在陶瓷基片上涂上半导体薄膜，经烧结而成。
光敏电阻的结构：在底板上均匀地涂上一层薄薄的半导体物质，称为光导层。
半导体的两端装有金属电极与引出线端相连接，通过引出线端接入电路。
为了防止周围介质的影响，在半导体光敏层上覆盖了一层漆膜，漆膜的成分应使它在光敏层最敏感的波长范围内透射率最大。
为了提高灵敏度，光敏电阻的电极一般采用梳状图案，光敏电阻结构，光敏电阻电极，光敏电阻接线图光敏电阻工作原理--内光电效应。
光照射到本征半导体上，材料中的价带电子吸收了光子能量跃迁到导带，激发出电子、空穴对，增强了导电性能，使阻值降低。
光照停止，电子空穴对又复合，阻值恢复。
亮电阻很小，暗电阻很大。
要使价带电电子跃迁到导带，入射光子的能量满足刚好发生内光电效应的临界波长。
常用的光敏电阻器是硫化镉光敏电阻器，它是由半导体材料制成的。
光敏电阻器的阻值随入射光线（可见光）的强弱变化而变化，在黑暗条件下，它的阻值（暗阻）可达1-10MΩ；在强光条件（100LX）下，它阻值（亮阻）仅有几百至数千欧姆。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4-0.76um）的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
本电路采用MG42型CdS光敏电阻，CdS光敏电阻属半导体光敏器件，产品经受强化老练实验，除具有灵敏度高，反应速度快，光谱特性好等特点外，在高温、多湿的恶劣环境下，仍能保持其高度的稳定性和可靠性，适合于将其用于各种环境，MG42型光敏电阻与其它型号相比具有：工作电压和额定功率比较低的特点，其亮、暗电阻也适合于本照明电路的需要，所以在设计时选择了这个型号。
（2）可控硅元件的工作原理可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如图1所示图1可控硅等效图解图当阳极A加上正向电压时，BG1和BG2管均处于放大状态。
(完整版)红外感光智能LED台灯设计毕业设计
本科毕业论文（设计）题目: 红外感光智能LED台灯学校: 山东科技大学院系: 机械电子工程学院专业: 机械设计制造及其自动化**: *******: **摘要随着社会的进步，人们生活水平日益提高，追逐高质量生活已经成了当下的主题。
智能化产品更是当下的发展趋势。
为了满足人们高质量生活的诉求，现设计一种红外感光智能LED台灯，该产品可以克服普通台灯不能根据环境光强自动调节光的亮度的问题，使得使用者有更舒适的体验，并且能在一定程度上保护人眼，且比较节能。
本次设计的内容基于单片机控制，使得该台灯具有人体感应，自动根据环境光强度自动调节台灯亮度，同时为了满足使用者的某些特殊要求，该台灯还设有手动调节功能，台灯的控制分为台灯按键控制和红外遥控控制两种，这使得台灯的控制更加方便，灵活。
本次设计包括硬件部分和软件部分，硬件电路的核心是由单片机的控制模块，PCF8591+光敏电阻的自动调光模块，HC-SR501人体感应模块，HS0038遥控红外接收模块，红外遥控器，LED发光电路共同组成，软件采用比较灵活的C语言进行编程，进而对硬件电路进行有效控制。
