座椅设计人体尺寸参数确定 (2)
人机工程学尺寸 (2)
人机工程学尺寸引言人机工程学尺寸是指在设计人机界面和工作场所时要考虑的尺寸要求，以便确保人们可以舒适地使用和操作设备，并最大限度地提高工作效率。
人机工程学尺寸涉及到人体测量学、人体工程学和人体工效学等领域的知识。
这篇文档将介绍一些常见的人机工程学尺寸标准和应用。
1. 人体测量学人体测量学是研究人体各部分尺寸和比例的学科。
通过测量人体各个部位的尺寸，可以确定人机工程学设计中需要考虑的尺寸范围。
下面是一些常见的人体测量学尺寸。
1.1 身高身高是一个非常重要的人体尺寸，它可以用来确定座椅、工作台和显示器的高度。
一般来说，座椅高度应该能够让大部分人的脚平稳地放在地面上，并且大腿和身体形成适当的角度。
工作台的高度应该能够让人的手和前臂自然地放在工作台上，避免产生过度伸展或屈曲的姿势。
显示器的高度应该能够让人的眼睛位于屏幕的中心位置，避免对颈部造成不必要的压力。
1.2 手部尺寸手部尺寸直接关系到键盘、鼠标和其他手持设备的设计。
在键盘设计中，要考虑手指的长度，以便让用户可以轻松地按下每个按键。
鼠标的大小和形状应该适合用户的手掌大小，以便用户可以舒适地控制鼠标移动。
其他手持设备的设计也应该遵循相似的原则。
2. 人体工程学人体工程学是研究人体和工作系统之间相互作用的学科。
它涉及到人的身体特征、力量、灵活性、姿势和动作等方面的研究。
下面是一些常见的人体工程学尺寸。
2.1 坐姿尺寸坐姿尺寸与座椅的设计密切相关。
座椅应该提供适当的支持，以保持人的脊柱正常弯曲，避免产生背部疼痛或不适。
座椅的宽度应能容纳人的臀部和大腿，以确保舒适度和血液循环的正常。
座椅的深度应足够，以允许人的大腿根部得到适当的支持，避免血液流动的阻塞。
2.2 动作尺寸动作尺寸涉及到人体在工作过程中的活动范围。
例如，在键盘操作中，人的手臂应该可以自由移动，以便轻松地到达键盘上的每个按键。
在操作手持设备时，手臂和手的运动范围也应该被考虑在内，以确保工作的顺利进行。
02-人体工程学座椅指南
人体工程学座椅指南统计及研究表明，人体工程学座椅是所有雇主都应考虑为其职员配置的办公座椅。
这份指南的目的就是告诉你，人体工程学设计对于日常工作的重要性以我们如何为您提供您所需要的最好的办公座椅。
目录I.人体工程学座椅标准II.腰部支持III.人体工程学扶手的调节特性IV.座深调节V.座椅控制的设计VI.座前倾VII.座椅倾斜VIII.关键的椅子性能Ⅰ. 人体工程学座椅标准为人体设计产品的难点在于，人的体型是多种多样的。
因此，对于某个人是舒服的设计未必适用于另一个人。
显然，衣服鞋物是可以通过不同的尺寸来适应不同人的身高和体型。
而对于一个需要与人体警醒长时间接触的物体——例如办公椅，合理的尺寸就变得相当的重要。
为了提高椅子设计师的人体工程学知识，满足使用者的需要，很多的机构都提供了一些相关的标准。
其中北美最常用的有一下几种：·美国国家标准协会和美国人因工程学会：ANSI/HFES 100-2007·美国办公家具协会：BIFMA G1-2002·加拿大通用标准委员会：CGSB-44.232-2002·加拿大标准协会: CSA-Z412-2000·国际标准协会：ISO 9241-Part 5这些标准由人体工程学专家以及办公椅行业和办公系统的领先生产商合作制定。
这些标准结合了这些专家多年累积的经验，旨在改善人的日常生活，降低办公环境对人体造成伤害的风险。
这些办公椅标准作为设计的一个起点和参考，会不定期进行更新以适应最新的研究和实践。
为了适应更大范围的使用人群，这些数据对产品的活动范围提出了额外的要求。
标准根据5%女性和95%男性适应的身体比例，对产品的尺寸规格提出建议。
这个范围涵盖了整体人口的95%，能适应大部分使用者的最低要求。
5%女性 5%男性 50%女性 50%男性 95%女性 95%男性 152cm;49kg 165cm;63kg 163cm;66kg 176cm;80kg 177cm;103kg 190cm;115kg*CAESAR:美国成人（18-65周岁）身体统计数据。
座椅设计的人机设计要求
比坐姿人体尺寸的“小腿加足高”低10～15mm。查表可得：
P95男=448mm， P5女=342mm
加穿鞋修正量（男25mm，女20mm），穿裤修正量（－6mm
) ，就可算出适合中国男女通用工作座椅座高值（按比“小腿加足高” 低10mm计算）：
安徽机电职业技术学院
3.2 座椅及办公桌设计的人机学要求
安徽机电职业技术学院
3.2 座椅及办公桌设计的人机学要求
对中等身材的男子，应该有： a＝（908/3）mm= 303mm，d＝130mm，
设取b = 20mm，c=10mm，
e=2×6mm=12mm，f=30mm 于是得到： x =（303－20－10－12－130－30）mm = 101mm。 可见新式办公桌的中屉深度仅101mm左右，相当浅。
视觉负担重的工作，颈椎弯曲尤其厉害，会造成更加不良的后果。
安徽机电职业技术学院
3.2 座椅及办公桌设计的人机学要求
桌高的正确确定方法是：座高加上合理的桌面椅面高度差， 即桌高＝座高＋桌椅高度差 大量测试研究表明，合理的桌椅高度差可依据坐姿的“坐 高”确定，例如： 书写用的桌子： 合适的桌椅高度差＝坐高/3－（20～30 ） mm；
3.2 座椅及办公桌设计的人机学要求

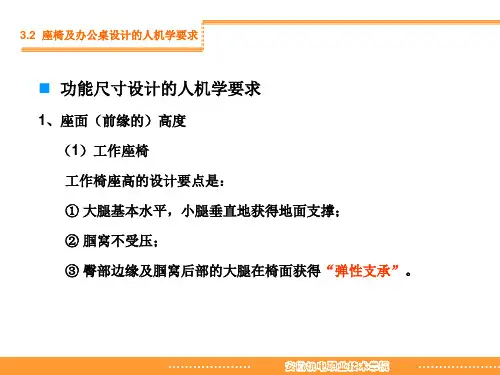

功能尺寸设计的人机学要求
1、座面（前缘的）高度
（1）工作座椅
工作椅座高的设计要点是： ① 大腿基本水平，小腿垂直地获得地面支撑； ② 腘窝不受压； ③ 臀部边缘及腘窝后部的大腿在椅面获得“弹性支承”。
安徽机电职业技术学院
3.2 座椅及办公桌设计的人机学要求
符合上述要求的工作椅座高为：
适合95百分位数身高男子的座高：
448 mm+ （25 一6）mm一10 mm = 457mm ；
室内设计常用人体尺寸【2024版】
21、手功能高
•定义： 人站立手臂下垂时，手心离
地面的距离。
•应用： 楼梯扶手高度，一般楼梯扶
手高于手功能高100mm以上。 •百分位选择：
50% •数据： 男：50%741mm 女：50%704mm
人体动态尺寸
人的动作空间主要分为两类：一是人体处于静态时的 肢体活动范围；二是人体处于动态时的全身动作空间。
用于确定环绕桌子的座 椅间距和影剧院、礼堂中的 排椅座位间距。也可用于确 定公用和专用空间的通道距 离。
注意： 着衣修正量：对薄衣服要附加7.9mm，对厚衣服要附加
76mm。还要注意，由于躯干和肩的活动。两肩之间所需的 距离加大。
百分位的选择： 95%
数据： 男： 95%469mm 女： 95%438mm
•水平作业域通常为400mm. •对确定台面上各种设备的摆放位置很有用。
•手尽量外伸所形成的区域为最大作业域。 •而手自然放松所形成的作业域为通常作业域。如写字板、键盘 等手活动频繁的区域就应该安排在此区域。
水平作业域 对于确定台面上 各种设备和物品 的摆放位置很有 用。如收款台、 绘图桌、计算机 工作台等。
15、垂直手握高度
定义： 指人站立、手握横杆，然
后使横杆上升到不使人感到不舒 服或拉得过紧的限度为止，此时 从地面到横杆顶部的垂直距离。
应用： 用于确定开关、控制器、
拉杆、把手、书架以及衣帽架 等的最大高度。
注意： 穿鞋修正量。
百分点选择： 由于涉及到伸手够东西的问题，如采用高百分点的数据
•应用：
有时人们需要越过某种障 碍物去够一个物体或者操纵设 备时，这些数据可用来确定障 碍物的最大尺寸。
注意： 要考虑操作或工作的特点。弯腰会增加长度。
人机工程学汽车驾驶员座椅2讲解
（2）椭圆中心计算：椭圆中心三坐标分量Xc , Yc和Zc分别以PRP，y零平面和过AHP 水平面为定位基准计算公式为
Xc
664
0.587L6 - 0.176H30 -12.5t
CM 2
CF
cos
Ycl W 20 32.5
Ycr W 20 32.5
H
驾驶员室内操作手伸及最大空间界面的确定
手伸及界面的形状
驾驶员室内操作手伸及最大空间界面的确定
汽车驾驶员的手伸及界面
手伸界面（曲面表格示范）
驾驶员室内操作手伸及最大空间界面的确定
与手伸及界面有关的驾驶室内尺寸
检验驾驶员手伸及界面的步骤：
1)测量驾驶室的以下几项尺寸(图3-36)。 H30、A40、W9、A18、L11、H17、A42
x97 .5 x95
936 .6 0.613879 913 .7 0.672316
z 0.00186247 z 0.00195530
z2 z2
x90 x50
885 .0 0.735374 793 .7 0.968793
z 0.00201650 z 0.00225518
-1 10
五：座椅的构成
头枕
安全带固定点
座椅设计人体尺寸参数确定
座椅的设计的尺寸参数确定1、座椅设计的一般原则①座椅的设计，应保证人们在操作时的身体支撑；②座椅的设计要使人们工作顺利，椅子的尺寸要适当，其高度和位置可以调整到适合各种身材的人使用；③座椅应能够适当地支撑住身体，以避免不良的姿势，同时身体的重量能够均衡地分布在椅面上；④在不影响手的个别动作时，座椅应有扶手，同时也有脚踏板，以维持较好的座椅到脚停止位置的距离。
2、座椅的设计(1)座面高度：按我国人体尺寸座面高度可取为380 ～450mm 。
座椅最好设计成高度可调，以适应不同身材的操作者需要，调节范围为工作台下240 ～300mm 之间。
(2)坐深：正确的设计应使臀部得到全面的支撑，腰部得到靠背的支撑，座面前缘与小腿间留有适当距离，保证小腿可自由活动。
坐深应按350 ～400mm 来取。
(3)坐宽：座宽应满足臀部就座所需要的尺度，使人能自如地调整坐姿。
一般可取400 ～500mm 。
(4)座面倾角：因为工作时身体前倾，若倾角过大，会因为身体前倾而使脊椎拉直，破坏正常的腰椎曲线，所以座椅座面倾角一般小于3°。
(5)靠背的高和宽：靠背的作用是保持脊椎处处于自然形状的放松姿势。
靠背可分为腰靠和肩靠，工作场所的座椅大部分属于腰靠。
靠背的最大高度可达480 ～630mm ，最大宽度350 ～480mm 。
支撑腰部以下的骶骨部分能增加舒适感，靠背下沿与座面之间最好留有一定的空间（70 ～80mm 以上），以容纳向后挤出的臀部肌肉。
靠背的横截面可以是一个半径大于1000mm 的圆弧。
(6)靠背与座面夹角：靠背与座面夹角若小于90 °，则腹部受压迫；夹角太大会降低人的警觉状态。
一般可取95 °～105 °。
(7)扶手高度：扶手不宜太高，以免引起肩部酸痛。
休息扶手高度一般取200 ～230mm ，两扶手的间距可取500 ～600mm 。
（8））小腿摆幅：我们小腿的运动锻炼时，小腿的伸摆幅度一般较小，暂取为90 °（9））手臂的拉伸和扩胸范围和角度：如下图所示图1 坐姿抓握作业域（cm ）图2 手在水平面的正常作业阈和最大作业域（cm ）有关计算时的下横杆的离地高度取为座椅高地一半210mm , 厚度和截面尺寸由计算得，截面取为矩形或正方形。
人机工程学人体尺寸
3. 臀部至腿弯长度
普通办公椅的椅面 长度应该短于臀部 至腿弯的长度，选 用第5百分位数据， 实测421mm左右。
3. 臀部至腿弯长度
沙发的椅面长度和 普通椅子的长度不 太一样，其椅面长 度几乎与臀部至腿 弯长度相符，选用 第5百分位，实测 长度为430mm
3. 臀部至腿弯长度
摩托车的后面的座 椅长度应该稍短于 臀部至腿弯长度， 选用第5百分位数 据，实测应为420 左右。
1. 膝盖高度 LOREM
IPSUM DOLOR
公共教室，方便学生进入 出去，应该考虑膝盖高度。 选用第95百分位数据，实 测高度为540mm
1.膝盖高度 IPSUM DOLOR LOREM
餐桌下方的高度应该满足 比膝盖高度高，保持适当 间距，故选用第95百分位， 实测高度为580mm左右。 使得出入顺畅。
2. 腿弯高度
这种银行、营业厅 常见的高脚椅子十 分常见，其高度可 以调节，调节范围 应在成年人正常范 围内，选用第5百 分位。实测高度 400±50mm
3. 臀部至腿弯长度
臀部至腿弯长度，在设计座椅的时候非 常重要。尤其确定腿的位置确定凳子的 靠背垂直面也是十分重要的一项数据。
臀部 至腿 弯长 度
13臀部至腿弯长度臀部至腿弯长度沙发的椅面长度和普通椅子的长度不太一样其椅面长度几乎与臀部至腿弯长度相符选用第5百分位实测长度为430mm14臀部至腿弯长度臀部至腿弯长度摩托车的后面的座椅长度应该稍短于臀部至腿弯长度选用第5百分位数据实测应为420左右
人机工程学
人体尺寸及应用实例
组长：===== 组员：====
目录
1.膝盖高度
2. 腿弯高度
3. 臀部至腿弯长度
1.膝盖高度
膝盖高度:是确定从地面到书桌， 餐桌和台底面的关键尺寸。如图 所示。大部分家具，需要考虑到。 需要留有适当的间距。
四、座椅各部分尺寸数据的设计
四、座椅各部分尺寸数据的设计目录一、概述...................................................................... ......................................................1、1 座椅设计背景 ..................................................................... ................................2 座椅设计意义和目的 ..................................................................... ..................... 1、二、设计方案...................................................................... ............................................... 三、座椅设计的原理 ..................................................................... .....................................3.1 座椅设计的基本原则 ..................................................................... ........................3.2座椅基本尺寸的设计原理分析 ..................................................................... ...........3.2.1 人体坐姿相关分析 ..................................................................... ..................3.2.2人体尺寸数据获取...................................................................... .................. 四、座椅各部分尺寸数据的设计...................................................................... ...................4.1调查结果分析 ..................................................................... ...................................4.2座椅尺寸设计 ..................................................................... ...................................4.2.1座高的设计 ..................................................................... .............................4.2.2座宽的设计 ..................................................................... .............................4.2.3座深的设计 ..................................................................... .............................4.2.4靠背角度的设计 ..................................................................... ......................4.2.5 椅垫厚度的设计 ..................................................................... .....................4.2.6 靠背的高度设计 ..................................................................... .....................4.2.7座面倾角的设计 ..................................................................... ......................4.2.8 座椅各部分尺寸设计汇总 ..................................................................... .......五、座椅创新性设计 ..................................................................... ...................................5.1座椅靠垫、坐垫材料设计 ..................................................................... ..................5.2 茶桌的改进设计 ..................................................................... ...............................5.3 靠背的改进设计 ..................................................................... ............................... 六、设计总结...................................................................... ............................................... 参考文献...................................................................... ...................................................... 附件...................................................................... .............................................................附件1:调查问卷原样...................................................................... ........................................附件2:座椅效果图...................................................................... ............................................附件3:车厢座椅布局图...................................................................... ....................................附件4:座椅三视图...................................................................... ............................................附件5:座椅模型图...................................................................... ............................................一、概述1、1 座椅设计背景铁路运输在各种运输方式中占有比较重要的地位，中国是世界上人流量最大的国家，每天都有数以百万的人群通过火车进行流通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纸板座椅的设计的尺寸参数确定
瓦楞纸板的优势：实力强大，产品成熟，人才雄厚，但是企业生产过剩，迫切需要开发新的市场。
蜂窝纸板的优势在于：市场大，产品新，效益好，但企业规模不大，发展不快，困难不少，希望得到瓦楞纸板行业的大力支持。
故二者应该结合起来，优势互补，共同发展，这是科学发展的必然趋势。
鉴于瓦楞纸的优势和市场潜力，纸板座椅的选材就用瓦楞纸。
厚度一般为16mm-17mm左右。
1、座椅设计的一般原则
①座椅的设计，应保证人们在操作时的身体支撑；
②座椅的设计要使人们工作顺利，椅子的尺寸要适当，其高度和位置可以调整到适合各种身材的人使用；
③座椅应能够适当地支撑住身体，以避免不良的姿势，同时身体的重量能够均衡地分布在椅面上；
④在不影响手的个别动作时，座椅应有扶手，同时也有脚踏板，以维持较好的座椅到脚停止位置的距离。
2、座椅的设计
(1) 座面高度：按我国人体尺寸座面高度可取为380～450mm。
座椅最好设计成高度可调，以适应不同身材的操作者需要，调节范围为工作台下240～300mm之间。
(2) 坐深：正确的设计应使臀部得到全面的支撑，腰部得到靠背的支撑，座面前缘与小腿间留有适当距离，保证小腿可自由活动。
坐深应按350～400mm来取。
(3) 坐宽：座宽应满足臀部就座所需要的尺度，使人能自如地调整坐姿。
一般可取400～500mm。
(4)座面倾角：因为工作时身体前倾，若倾角过大，会因为身体前倾而使脊椎拉直，破坏正常的腰椎曲线，所以座椅座面倾角一般小于3°。
(5) 靠背的高和宽：靠背的作用是保持脊椎处处于自然形状的放松姿势。
靠背可分为腰靠和肩靠，工作场所的座椅大部分属于腰靠。
靠背的最大高度可达480～630mm，最大宽度350～480mm。
支撑腰部以下的骶骨部分能增加舒适感，靠背下沿与座面之间最好留有一定的空间（70～80mm以上），以容纳向后挤出的臀部肌肉。
靠背的横截面可以是一个半径大于1000mm的圆弧。
(6) 靠背与座面夹角：靠背与座面夹角若小于90°，则腹部受压迫；夹角太大会降低人的警觉状态。
一般可取95°～105°。
(7) 扶手高度：扶手不宜太高，以免引起肩部酸痛。
休息扶手高度一般取200～230mm，两扶手的间距可取500～600mm。
（8）小腿摆幅：我们小腿的运动锻炼时，小腿的伸摆幅度一般较小，暂取为90°
（9）手臂的拉伸和扩胸范围和角度：如下图所示
图1 坐姿抓握作业域（cm）
图2 手在水平面的正常作业阈和最大作业域（cm）
有关计算时的下横杆的离地高度取为座椅高地一半210mm , 厚度和截面尺寸由计算得，截面取为矩形或正方形。
3、计算时人体参数参考（也可查询网上的一些资料）
图3 各区域的体重、身高和胸围三项参数的均值和标准差（单位：mm）
图4 坐姿人体尺寸(单位：mm)
图5 人体主要尺寸(单位：mm)。
