第一章 风管送风式空调机组概述
13
内外机代号
O-室外机I-室内机
整机不表示
20kW(包括20kW)以上：缺省-皮带轮式、Z-直联式
9
外机组合数目或者压缩机数目
缺省-1个压缩机（或者1个外机）
2－2个压缩机(或者2个外机组合)
3－3个压缩机(或者3个外机组合)
10
功能区分
缺省-无水泵S-有水泵
11
制冷剂种类
缺省-R22N- R407C
Na-R410A
12
能效等级
N1-1级能效N2-2级能效……
第二部分：风管机系列
第一章风ቤተ መጻሕፍቲ ባይዱ送风式空调机组概述
一、风管送风式空调机组型号命名规则
FG
R
□
-
3.5
H
□
/
□
□
□
□
□
N2
（O）
1
2
3
4
5
6
7
8
9
10
11
12
13
序号
代号描述
可选项
1
机组类型
FG-风管送风式空调机组
2
型式代号
缺省-单冷型
R-热泵有辅助电热型
P-热泵无辅助电热型
W-辅助热水盘管型
X-新风单冷型
XR-新风热泵型
3
电源类型
≥10kW机型：缺省-三相、D-单相
<10kW机型：缺省-单相、S-三相
4
额定制冷量
名义制冷量=数字（kW）
5
静压类型
缺省-普通型H-高静压
L-低静压室外机不表示
6
变频系统
省略--定频；P--交流变频；Pd--直流变频
7
设计序号
A、B、C…
8
传动方式
20kW(不包括20kW)以下：缺省-直联式、P-皮带轮式
风管机系统介绍及工作原理
风管机系统介绍及工作原理风管式空调机系统顾名思义是以空气作为输送介质，它利用冷媒集中制取冷量，将新风冷却、加热，与回风混淆后送入室内。
假如没有新风，则只将回风加热、冷却。
风管式空调机系统的室外机由一台压缩机和一台风冷冷凝器构成，室内机是由蒸发器和循环风机构成，形式有多种如天花式，隐藏天花式等。
该系统的特色是室外机的冷凝器采纳空气冷却，每台室外机与室内机一对一配置形成独立系统，室外机的冷凝器与室内机蒸发器之间的连结统管最长可达25m，隐藏是天花机（室内机）可接风管并依据室内空间状况能将送风口一平均部署在室内，还可接入新风管引进新风，系统完整依赖冷媒循环达成空调要求，该系统既有分体式空调的使用功能，又有中央空调的送风成效。
相关于其余形式的中央空调，风管式系统初投资较小，设计、使用简单，安装方便，使用灵巧等特色。
风冷管道式空调机是一种经过风管向密闭空间、房间或地区直接供给集中办理空气的设施，它主要包含制冷（制热）系统以及空气循环和净化妆置，还能够包含协助加热装置等。
内机是一个简单的空气办理箱，采纳高效低噪声离心风机，机外余压一般为 20～ 250Pa 以保证房间内气流组织合理。
风管机系统因为采纳送风管道，风管断面有必定尺寸，故对建筑物有必定的要求。
风管机系统的合用范围：商场酒店大厅大型会议室餐厅食堂娱乐场所等。
产品特色：（1）长处节俭投资风冷管道式空调系统属全空气系统，无水系统及其各样配套设施，因此大大降低了初投资。
使用方便空调系统简单，无需专人管理，只要按期检查。
送风平均高静压管道机的出风口处的风压较高，可经过风道的正确设计来保证室内气流的平均性。
配合装饰风管装于天花内，仅风口露于室内，可依据装饰要求选择不一样材质的风口，使装饰雅观大方。
引入新风机组可引入部分新风，提升了室内空气质量，使您拥有健康舒坦的空间。
（2）弊端需要大面积的吊顶，且吊顶高度较高，减少了房间的层高。
不装风量调理阀时，没法实现各个房间独自控制。

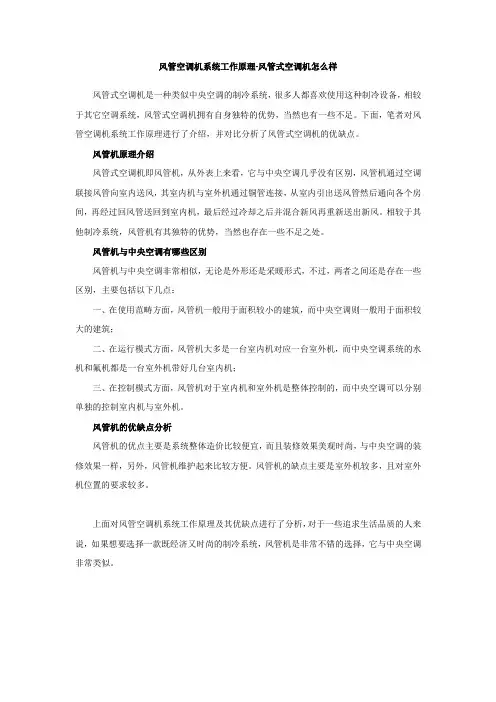

风管空调机系统工作原理-风管式空调机怎么样
风管空调机系统工作原理-风管式空调机怎么样
风管式空调机是一种类似中央空调的制冷系统，很多人都喜欢使用这种制冷设备，相较于其它空调系统，风管式空调机拥有自身独特的优势，当然也有一些不足。
下面，笔者对风管空调机系统工作原理进行了介绍，并对比分析了风管式空调机的优缺点。
风管机原理介绍
风管式空调机即风管机，从外表上来看，它与中央空调几乎没有区别，风管机通过空调联接风管向室内送风，其室内机与室外机通过铜管连接，从室内引出送风管然后通向各个房间，再经过回风管送回到室内机，最后经过冷却之后并混合新风再重新送出新风。
相较于其他制冷系统，风管机有其独特的优势，当然也存在一些不足之处。
风管机与中央空调有哪些区别
风管机与中央空调非常相似，无论是外形还是采暖形式，不过，两者之间还是存在一些区别，主要包括以下几点：
一、在使用范畴方面，风管机一般用于面积较小的建筑，而中央空调则一般用于面积较大的建筑；
二、在运行模式方面，风管机大多是一台室内机对应一台室外机，而中央空调系统的水机和氟机都是一台室外机带好几台室内机；
三、在控制模式方面，风管机对于室内机和室外机是整体控制的，而中央空调可以分别单独的控制室内机与室外机。
风管机的优缺点分析
风管机的优点主要是系统整体造价比较便宜，而且装修效果美观时尚，与中央空调的装修效果一样，另外，风管机维护起来比较方便。
风管机的缺点主要是室外机较多，且对室外机位置的要求较多。
上面对风管空调机系统工作原理及其优缺点进行了分析，对于一些追求生活品质的人来说，如果想要选择一款既经济又时尚的制冷系统，风管机是非常不错的选择，它与中央空调非常类似。
格力风管机组
B系列超薄风管机的优势 可选断电记忆功能
断电记忆功能是指空调运行时，如电源被切断，控制器会 记忆调电前的运行状态（如设定温度、风速、是否开机 等），在来电时自动开启空调，恢复到断电前的运行状态。 格力考虑到不同用户的需求，可以通过手操器取消断电记 忆的功能
风管送风机组
小风管机与家用机比较
风管送风机组
比较一：送风均匀，舒适度高
家用机，包括壁挂机、柜机在很大场所有其适用范围，也是市场 的主打机型，但是风管机在很多场所能发挥其自身的优势，现在我们逐 一来介绍这些特点。
如右图所示一个幼稚园， 用传统的柜机或者壁挂 机，由于其送风距离不 远，很难达到整个场所 的温度均匀，就会造成 放置空调的一侧温度能 达到要求，而在远处， 则达不到我们的要求， 这点，很难通过传统的 家用空调来解决。
风管送风机组
家用型风管机型号
系列 A1系列
B系列超薄
机组型号 FG(R)2.6H/A1 FG(R)3.5H/A1 FG(R)5.0H/A1 FG(R)6.5H/A1 FG(R)7.5H/A1 FG(R)6.5/A1 FG(R)7.5/A1 FG(R)2.3/B FG(R)2.6/B FG(R)3.5/B FG(R)4.5/B FG(R)5.0/B FG(R)6.5/B
静压，噪音小。工程上如果需要可以通过更改接线的方法， 使用超高档。
风管送风机组
比较五：集中控制，方便操作
在一个空间里 安装多台空调 时，使用集中 控制器可以控 制最多16台机 组，其管理和 操作极其方便。
FGR2.6H/A
风管机1
FGR6.5/A
风管机2
FGR12/A
风管机16
电话线座
电话线座
最长距离1200m
SMS-01T3_风管送风式空调机组说明书(商用)
SMS-01T3
安
装
！ ！
公
！
！
6
7
室 外 长 机 配 管 机 型
全部灯1秒2次闪烁 CMC灯和RPP灯1秒2次交替闪烁 CMC灯以1秒2次闪烁 RPP灯以1秒2次闪烁 定时灯以1秒5次闪烁
室 内 机
运行灯以1秒5次闪烁 运行灯和定时灯以1秒5次闪烁
常 规 配 管 机 型
定时灯以1秒5次闪烁 运行灯以1秒5次闪烁 防冷风灯以1秒5次闪烁 运行灯和定时灯以1秒5次闪烁
锡箔
摇摆 手动 风量
摇摆
(注： 风管机无风向调节功能)
9
安
装
. . . . . . . . . . .
注意事项
~
. . . .
留意以下事项，以保证系统最佳运行。具体操作方法参见相应内容。
！
！
非空调器故障现象
. . . . . . .
~
制热能力 高
低
高 室外温度
低
！ 警告：为安全起见，在清理空调器时一定要先关机并切断电源。
. . .
火
保养
售后服务
14000W
15000W
安 安
装
装
四
安装
臭!
进风
进风
出风
进风 进风 进风
出风
出风
ቤተ መጻሕፍቲ ባይዱ
八
电气连接
5
5
5
2
5
Max.18000mm
3
室内机
1500mm 2000mm
绝热材料（厚度9mm以上）
~
4
排水管支撑杆 最小倾斜角度（1/100） 排水管
1
风管式空调机原理
风管式空调机原理
风管式空调机是一种常见的空调系统，它的工作原理是通过冷热交换来实现室内空气的调节和控制。
风管式空调机由室内机和室外机两部分组成，通过一套管道系统进行连接。
室内机通过风管将室内空气引入，然后经过空气处理器处理，通过风轮或风叶将处理后的空气送入各个房间。
室内机也可以根据需要设定温度、湿度和风速，以满足人们的舒适需求。
室外机负责冷热交换，冷却或加热制冷剂。
当需要冷空气时，室外机会吸收室内热空气中的热量，通过冷却制冷剂后将冷空气输送到室内。
当需要加热时，室外机则会吸收室内空气中的热量，将加热制冷剂输送到室内进行加热。
风管系统起到了连接室内机和室外机的作用，它使得空气能够顺畅地流通。
它通常由多个分支管道组成，每个分支管道对应一个房间，通过控制阀门的开闭来控制每个房间的冷热空气的供应。
在实际使用中，风管式空调机可以根据需要设定不同的工作模式，包括制冷模式和制热模式。
当室内温度高于设定温度时，系统就会开始制冷，通过冷却室内空气来降低温度。
当室内温度低于设定温度时，系统就会开始制热，通过加热室内空气来提高温度。
总之，风管式空调机通过室内机和室外机的配合，通过冷热交
换来实现室内空气的调节和控制。
它不仅可以提供舒适的室内温度，还能有效过滤空气中的灰尘和细菌，提高室内空气质量。
什么是风管式空调
什么是风管式空调什么是风管式空调风管式空调定义风管式空调也可称为隐藏式空调或者风管机中央空调，它是连接风管向室内送风，一般都为高静压风机，静压越大,送风扬程越长。
它是近年来一种新型的空调，从美观实用方面而得到大家的喜爱。
风管式空调与一般空调区别1.控制方式：风管式空调与家用空调都是由室内机到室外机的，但若是中央空调那就不同了，中央空调是可以单独控制室内机和室外机的。
2.运行方式：风管式空调采用一对一的方式，也就是一台室内机对应一台室外机;中央空调采用一对多方式，一台室外机可以带有好几台室内机。
3.使用范围：风管式空调与一般家用空调一样都只适合空间范围小的地方，它与中央空调还是有差别的。
风管式空调优缺点优点：1.价格低：风管式空调与一般的中央空调相比造价低，所以空调价格相对而言也较低，其性价比高，受到不少人们的喜欢。
2.美观大方：风管式空调是采用吊顶的形式，隐藏在内部的，它给家居装修方面可是出了不少的力。
既美观时尚也不会破坏了整体的家装效果。
3.使用方便：风管式空调安装成功之后的效果与中央空调的效果一样，并且在维护方面也方便，适合大众消费。
缺点：1.安装麻烦：因为风管机要隐藏在吊顶内，所以在安装设计之前就要做好充分准备，一般都是在装修开始时便设计好。
2风管式空调只有定频技术，相比于变频技术而言是较为不方便的，而它采用一对一方式，所以要求外机位置多，也十分麻烦。
风管式空调的优势在哪里1.风管式空调是什么?其实人们也常常叫它为“风管机”，从这个名字就可以看出来会有一个风管，这个东西就连接着室内室外，大家要知道使用风管机意味着送风都是经过这个管子的，所以在送风过程当中就会增加风压的损失。
目前市面上都使用高静压风机，这样的话送入到市内的风就很小了。
2.我们一起具体的了解下吧。
很多人都喜欢将它与中央空调一起比较，因为风管机具有一个主机一个内机，不像挂式空调一个室内机一个室外机。
而且风管机一般都是定频的，当然现在变频的风管机也很常见。
