沪粤版9物理下册第十六章达标检测卷及答案

第十六章达标检测卷(100分，90分钟)一、选择题(每题3分，共27分)1．橡皮泥具有很强的可塑性，深受小朋友们的喜爱。

现在有一种爱吞磁铁的橡皮泥，把高强度磁铁放在旁边，磁铁会慢慢被吞噬，如图所示，磁铁会被吞噬的原因是( )A ．橡皮泥受到磁铁的压力B ．橡皮泥有较强的粘连性C ．高强度磁铁具有动能D ．橡皮泥中含有磁性物质(第1题图)(第2题图)2．如图所示，下列关于磁现象的分析中，说法正确的是( )A ．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线B ．乙图中，U 形磁铁周围的磁感线在靠近磁极处分布得比较密C ．丙图中，小磁针S 极的受力方向，与通电螺线管在该点的磁感线切线方向相同D ．丁图中，北京地区地面附近能自由转动的小磁针静止时，N 极指向地磁场北极附近 3．下列关于磁场的描述，正确的是( ) A ．磁感线是磁场中真实存在的曲线B ．磁体间的吸引或排斥作用是通过磁场实现的C ．磁体周围的磁感线从磁体S 极出发，回到磁体N 极D ．地磁的N 极在地理北极附近，地磁的S 极在地理的南极附近4．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极(小磁针的黑端为N 极)，其中正确的是( )5．某同学在“研究电磁铁”的实验中，设计了一个方案，改变电磁铁的接线，使通电线圈的匝数增多，同时调整变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的数目有什么变化，这一方案的实验目的，是研究电磁铁磁性强弱与下列哪个因素有关( )A ．电流通断B ．电流大小C ．电流方向D ．线圈匝数6．小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是( )A ．电磁铁能吸引的大头针越多，表明它的磁性越强B ．B 线圈的匝数多，通过B 线圈的电流小于通过A 线圈的电流C ．要使电磁铁磁性增强，应将滑动变阻器的滑片向右移动D ．若将两电磁铁上部靠近，会相互吸引(第6题图)(第7题图)7．如图所示是消防应急灯的电路图，其中少连了一根导线，工作原理是：外部电路为220 V 交流电(交流电的电流方向和大小一直改变)，当其正常时，两盏标有“6 V”灯泡不发光；外部电路停电时，两盏标有“6 V”灯泡发光。

对于这一装置及其工作特点，下列说法中正确的是( )A ．当外部电路停电时，电磁铁所在电路工作B ．电磁铁通电时，弹簧具有弹性势能C ．电磁铁的上端始终为N 极D ．C 点应该和触点B 相连8．如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯。

现开关S 拨在触点②位置且电流表示数为I 。

要使弹簧测力计的示数变大，下列操作方法能够实现的是( )A ．将开关S 拨到①位置，并通过调节仍使电流表示数为IB ．开关S 位置不动，将滑片P 向a 端滑动C．开关S位置不动，将铁芯从螺线管中取出D．将开关S拨到③位置，并通过调节仍使电流表示数为I(第8题图)(第9题图)9．如图所示，盛水烧杯放置在电磁铁的A端上，烧杯中水面上漂浮着一个空心铁球。

当电磁铁磁性的强弱发生改变时，烧杯中的空心铁球会上下浮动。

现闭合开关S后，将滑动变阻器的滑片P向右滑动。

针对这种情况，下列说法中正确的是()A．电磁铁A端为S极，烧杯中水面上升B．电磁铁A端为S极，烧杯中水面下降C．电磁铁A端为N极，烧杯中水面上升D．电磁铁A端为N极，烧杯中水面下降二、填空题(每空3分，共33分)10．如图所示是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b点的磁场____________(填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向____________(填“P”或“Q”)处。

(第10题图)(第11题图)11．如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为________极，若使通电螺线管的磁性减弱，滑动变阻器的滑片P应向________端移动。

12．小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中(铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极)，浮在液面上的线圈因为____________的存在能指示方向；若交换铜片和锌片位置，线圈的磁极将________(填“会”或“不会”)改变。

(第12题图) (第13题图) (第14题图) 13．如图所示，弹簧测力计下面吊着一个小铁块，铁块下方有一个电磁铁，P是滑动变阻器的滑片。

①S由断开到闭合的时候，弹簧测力计示数__________；②S闭合后，要使弹簧测力计示数减小，应将滑片P向__________移动；③抽出铁芯，弹簧测力计示数__________。

14．历史上对地磁场的形成有这样一种看法：我们居住的地球是一个带电星球，由于地球自西向东旋转，会形成许多环形电流，如图所示。

由此猜想地球带的是________(填“正”或“负”)电，请你说出猜想的依据是：_______________________________________________________________________________ _________________________________________________。

三、作图题(每题5分，共15分)15．开关闭合后电磁铁A和永磁体B的磁感线分布如图所示。

请标出永磁体B左端的磁极和图中四条磁感线的方向。

(第15题图)16．将图中的电磁铁连入你设计的电路中(在虚线框内完成)，要求：能改变电磁铁磁性的强弱；闭合开关S后，小磁针受力静止时，其N极如图所示。

(第16题图)(第17题图)17．小明同学设计了一个电动按摩棒，其结构示意图如图所示，ABO可以看成是一个杠杆，O为支点，B处有一个条形磁体，A为按摩槌头，当电磁铁输入方向改变的交流电时，条形磁体会受到引力或斥力，带动按摩槌头A振动。

某一时刻，电磁铁与条形磁体间的磁感线如图所示，请画出此时：(1)磁感线方向并标出电磁铁上的磁极。

(2)螺线管中的电流方向。

(3)条形磁体所受磁力的示意图。

四、实验与探究题(12分)18．小明同学利用如图所示装置研究电磁铁磁场的强弱与哪些因素有关。

(1)当指针指示的数值增大时，表示电磁铁的磁性增强，则电磁铁的A端为________(填“南”或“北”)极。

E为电源的________(填“正”或“负”)极。

(2)小明将开关S拨到a点，并向下调节变阻器的滑片，他发现指针指示的数值越来越大。

由此可以得出结论：电磁铁线圈匝数一定时，______________，电磁铁的磁性越强。

(第18题图)(3)小明为了验证电磁铁的磁性强弱与线圈匝数有关，将开关S从a点拨到b点，同时观察并比较两次指针指示的数值，他发现两次指针指示的数值几乎相同。

你认为导致出现这种错误情况的主要原因是_________________________________________________________________________________(各实验器材均完好)。

(4)电磁铁的原理主要应用到了电流的磁效应，电流的磁效应最先是由科学家______(填人名)发现的，请你再举出一个生活或生产中应用到电磁铁的设备____________________________________________________________________。

五、计算题(13分)19．为保证江阴长江大桥以及过桥车辆的安全，工作人员在桥的入口处安装了“超载检测报警系统”。

检测时，当车辆重量小于1×105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1×105N时，红灯亮、绿灯灭，表示禁止通行。

系统中的电路元件如图甲所示，其中压敏电阻R x在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图像如图乙所示；R0为定值电阻，电磁继电器线圈的阻值为20 Ω，当流过线圈的电流大于等于30 mA时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电源电压为6 V；绿灯、红灯的正常工作电压均为220 V。

(1)请在图甲中用笔画线代替导线完成电路连接。

(2)定值电阻R0的阻值是多大？(要求有计算过程)(3)运行一段时间后发现大桥依然破坏严重，于是管理部门作出当车辆重量小于8×104 N 才可以通行的规定。

请你结合电路提出一种可行的调节方法。

(压敏电阻不可以更换)(第19题图)第十六章达标检测卷一、1.D点拨：磁体具有吸引铁、钴、镍等物质的性质。

2．B点拨：磁感线并不是真实存在的线，是人们为了表示空间磁场的分布而想象出来的。

甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是铁屑的排列方向；磁铁的两极磁性强，磁感线密集，乙图中，U形磁铁周围的磁感线在靠近磁极处分布得比较密；小磁针静止时北极所指的方向就是该点的磁场方向，丙图中，小磁针N极的受力方向，与通电螺线管在该点的磁感线切线方向相同；地理的北极在地磁的南极附近，丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理北极附近。

3．B4．C点拨：在磁体外部磁感线的方向是由N极出发回到S极，A、B错误；由磁极间相互作用知D错误。

5．D点拨：审题时注意该同学实验中“使通电线圈的匝数增多”，表明实验研究的是电磁铁磁性强弱与线圈匝数有关。

6．A点拨：电磁铁磁性的强弱通过吸引大头针的个数来反映，吸引的大头针越多，表示磁性越强，故A正确；A、B线圈串联，电路中电流处处相等，故B错误；滑片向右移动，滑动变阻器接入电路阻值增大，电流减小，电磁铁磁性减弱，故C错误；由右手螺旋定则可知A、B电磁铁上部均为N极，靠近会相互排斥，故D错误。

7．B点拨：当外部电路停电时，电磁铁没有电流通过，失去磁性，电磁铁所在电路工作停止；电磁铁通电时，衔铁被吸下，弹簧被拉长，所以弹簧具有弹性势能；因为外部电路为220V交流电，交流电的电流方向和大小一直改变，所以电磁铁的上端始终为N极是错误的；根据应急灯的工作特点，停电时，小灯泡才发光，而停电时，电磁铁失去磁性，衔铁被弹簧拉起，动触点会和上面的A点接触，所以C点应该和触点A相连，不应该和触点B 相连。

8．A点拨：开关S拨到①位置，电流表示数仍为I，电磁铁的线圈匝数增多，所以电磁铁的磁性增强，从而造成电磁铁对铁块的吸引力增大，测力计的示数增大。

9．B点拨：电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，A端为S 极；当滑片向右移动时，滑动变阻器接入电路电阻增大，则由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，故小铁球所受磁力减小；小铁球受重力、磁力及浮力，因小球处于静止状态，故向下的磁力与重力之和应等于向上的浮力，因磁力减小，浮力也将减小，所以烧杯中水面下降。

合集下载

沪粤版九年级物理下册第16章电磁铁与自动控制单元提优测试题(Word版附答案)

沪粤版九年级物理第16章《电磁铁与自动控制》单元提优测试题（全卷总分100分）姓名得分一、填空题(每空1.5分，共35分)1．根据的原理，利用强磁场可把磁悬浮列车从轨道上微微托起，使列车和轨道间的大大减小，从而提高了车速。

2．磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是。

3．最早利用地磁场指示方向的装置是图甲所示“司南”，古文《论衡•是应篇》中记载：“司南之杓(用途)，投之于地，其柢(握柄)指南”．则勺柄应为该磁体的(选填“N”或“S”)极；某物理研究所尝试利用一块天然磁石制作一具“司南”，图乙所示为天然磁石的磁感线分布情况，则应将磁石的(选填“A”、“B”、“C”或“D”)处打磨成勺柄。

第2题图第3题图第4题图4．通电螺线管的N、S极如图所示，由此可判断电流是从(选填“a”或“b”)端流入螺线管的。

5．如图小娟制作了一个水果电池，她用导线将带有铁芯的螺线管两端分别与铜片与锌片接在一起，并将铜片与锌片插入挤压后的柠檬在，铜片和锌片相距约3厘米。

螺线管下方的小磁针因为电流发生偏转，验证了柠檬可以发电，铜片是水果电池的极，如果把导线两端的铜片和锌片互换，小磁针的偏转方向。

6．如图是小利设计的一种限流器原理图，当电流超过限制电流时，会自动切断电路。

（1）当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开。

刚转动时，杠杆OA属于杠杆。

（2）调试时，电流尚未达到设计的限制电流，限流器已经切断电路。

为达到设计要求，应把滑动变阻器滑片P向移动。

第6题图第7题图7．如图所示，GMR为巨磁电阻，其阻值随着磁场的增强而急剧减小．闭合开关S1和S2，电磁铁的右端是极；将滑动变阻器的滑片P从中点滑到b端时，电压表的示数将（选填“变大”“不变”或“变小”）。

8．如图所示，L是螺线管，弹簧下面挂一条形磁铁，当电路接通时，条形磁铁将(选填“向上”或“向下”)运动，电路接通后，将滑动变阻器的滑片向右端移动时，弹簧的长度将会(选填“变长”或“变短”，下同)，当接通电路，在螺线管内加一铁棒时，弹簧的长度将会。

达标测试沪粤版九年级物理下册第十六章电磁铁与自动控制专题训练试卷(含答案详解)

九年级物理下册第十六章电磁铁与自动控制专题训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、绵阳市某初中学校的小明同学在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。

模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向（）A．东方B．南方C．西方D．北方2、如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d3、图甲是一款“智能照明灯”的电路原理图，光线较暗时灯泡自动发光，光照到一定强度时灯泡自动熄灭。

控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值R随光照强度E的变化图像如图乙所示。

以下说法正确的是（）A．电磁铁的上端为S极B．当光照强度增强，R0两端的电压变小C．灯泡应设计在C和D两接线柱之间D．要想灯在更亮时发光，应增大R0的阻值4、如图所示，一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对固定。

下列叙述中，错误的是（）A．闭合开关后，电磁铁与条形磁铁间有相互吸引力B．闭合开关后，电磁铁的右端为N极C．闭合开关后，条形磁铁受到桌面水平向右的摩擦力D．闭合开关后，滑片P向a移动过程中，电磁铁与条形磁铁间的相互作用力增加5、竖直固定的薄石板右侧放置电磁铁，通电后，左侧小磁针N极转至如图甲所示位置，左侧换成铁块A，则A会靠着薄板悬空静止如图乙所示（）A．甲图电磁铁左端为N极B．乙图增大电流，A所受的摩擦力不变C．乙图电流反向，电磁铁会排斥AD．乙图电源断开，A会由于惯性会保持静止6、如图所示是燃油汽车启动装置的电路简图。

精品试卷沪粤版九年级物理下册第十六章电磁铁与自动控制专题练习试题(含答案及详细解析)

九年级物理下册第十六章电磁铁与自动控制专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、图中正确的是（磁场方向和磁铁的N、S极）（）A．B．C．D．2、一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）．下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向左的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大D．闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变3、电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，压敏电阻的阻值随压力的增大而减小。

下列说法正确的是（）A．该装置的工作原理与电动机的工作原理一致B．电梯超载时电磁铁磁性增大C．电梯正常运行时K与B接触D．处于图示位置时电磁铁对衔铁的吸引力大约是弹簧弹力的3倍4、下面所做探究实验与得出结论相匹配的是（）A．实验：马德堡半球实验→结论：液体内部存在压强而且很大B．实验：奥斯特实验→结论：通电导体周围存在磁场C．实验：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的D．实验：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥5、如图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A．红灯和绿灯都亮B．绿灯亮，红灯不亮C．红灯亮，绿灯不亮D．红灯和绿灯都不亮6、甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向和磁感线的分布可知（）A．根据磁感线的分布可判定甲、乙是异名磁极B．两个磁铁周围的磁场是由磁感线组成的C．甲、乙都是S极D．甲、乙都是N极7、如下图所示，闭合开关后，四个小磁针指向(黑色为N极)都正确的是（）A．B．C．D．8、生活中许多现象都与我们学过的物理知识有关，下列对物理现象的解释合理的是（）A．摩擦起电是通过摩擦的方式创造了电荷B．指南针在静止时会指向南北方向，说明地球周围存在磁场C．高速公路上之所以对汽车有最大限速，是因为速度越大，惯性越大D．炎热的夏天，我们在教室里面洒水，是利用水的比热容大的特性9、电梯设置了超载自动报警系统，其工作原理如上图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点。

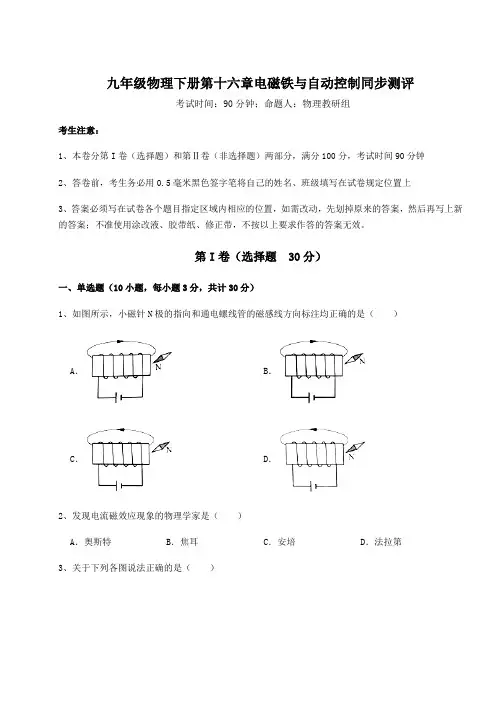

2022年精品解析沪粤版九年级物理下册第十六章电磁铁与自动控制同步测评试题(含详解)
