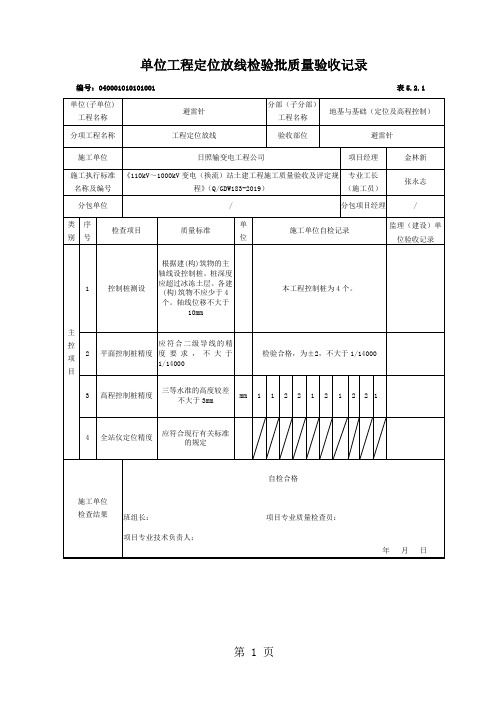

单位工程定位放线检验批质量验收记录编号：040001010101001 表5.2.1单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（定位及高程控制）分项工程名称工程定位放线验收部位避雷针施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2019）专业工长（施工员）张永志分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 控制桩测设根据建(构)筑物的主轴线设控制桩。
桩深度应超过冰冻土层。
各建(构)筑物不应少于4个。
轴线位移不大于10mm本工程控制桩为4个。
2 平面控制桩精度应符合二级导线的精度要求，不大于1/14000检验合格，为±2，不大于1/140003 高程控制桩精度三等水准的高度较差不大于3mmmm 1 1 2 2 1 2 1 2 2 14 全站仪定位精度应符合现行有关标准的规定施工单位检查结果自检合格班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日土方开挖工程检验批质量验收记录编号：040001020191001 表5.3.1单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（土石方工程）分项工程名称土石方开挖验收部位避雷针基础（东南角）施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2019）专业工长（施工员）张永志分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 基底土性应符合设计要求全风化岩2边坡、表面坡度表面坡度设计无要求时，应向排水沟方向做不小于2‰的坡度mm 表面坡度为2‰的坡度坡向排水沟3标高偏差柱基、基坑、基槽0～-50mm-25 -30 -35 -40 -35 -30 -33 -35 -30 -25 挖方场地平整人工+10～－30机械±50管沟0～-50地(路)面基层0～-204长度、宽度(由设计中心线向两边量)偏差柱基、基坑、基槽+20～0mm14 12 15 12 12 11 8 10 8 11挖方场地平整人工+20～0机械+50～0管沟+50～0一般项目1表面平整度柱基、基坑、基槽≤20mm18 16 17 18 19 15 12 10 9 12挖方场地平整人工≤20机械≤50管沟≤20地(路)面基层注）≤20施工单位检查结果自检合格班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层土方回填工程检验批质量验收记录编号：050001020201901 表5.3.2单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（土石方工程）分项工程名称土方回填验收部位避雷针基础（东南角）施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2019）专业工长（施工员）张永志分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 基底处理土方回填前应清楚基地垃圾、树根等杂物，抽出坑穴积水、淤泥，验收及底标高mm土方回填前已清理干净，无积水、淤泥，检验合格2 分层压实系数必须符合设计要求﹪分层压实系数大于95%，见检测报告3 边坡坡度应符合设计要求和现行有关标准及施工技术措施规定mm 符合设计要求4标高偏差柱基、基坑、基槽0～-20mm-15 -16 -14 -12 -13 -16 -15 -10 -12 -9 场地平整人工±20机械±50管沟±20地(路)面基层±205 回填土料应符合设计要求素土回填，干净无杂物，夯实14、18一般项目1 分层厚度及含水量应符合设计要求含水量符合压实要求2表面平整度柱基、基坑、基槽≤20mm18 16 17 16 15 14 13 12 10 12挖方场地平整人工≤20机械≤30mm管沟≤20地(路)面基层≤20施工单位检查结果自检合格班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日水泥混凝土垫层检验批质量验收记录编号：040001030101001 表5.9.7单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（避雷针基础）分项工程名称垫层验收部位避雷针基础（东南角）施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2019）专业工长（施工员）张永志分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 原材料及配合比必须符合设计要求和现行有关标准的规定商品混凝土2混凝土强度及试件留置必须符合设计要求和现行有关标准的规定C15混凝土留置试件2组3混凝土运输、浇筑及间歇时间应符合现行有关标准的规定连续浇筑、无间歇一般项目1施工配合比及开盘鉴定施工配合比应符合现行有关标准的规定，首次使用的混凝土配合比应进行开盘鉴定商品混凝土2 施工缝位置应符合设计和施工方案的要求，施工缝的处理应按技术方案执行3 养护应符合施工技术方案和现行有关标准的规定浇水湿润、薄膜覆盖养护4 表面平整度≤10 mm 75 7678 6 5 8 55 标高偏差±10 mm 46 3 5 6 3 2 -2 1 -16 坡度偏差不大于房间相应尺寸的2‰，且不大于30 mmmm7 厚度偏差在个别地方不大于设计厚度的1/10mm 9 5 7 6 4 8 6 6 3 4施工单位检查结果自检合格班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日设备基础模板安装工程检验批质量验收记录编号：040001030201901 表6.3.1单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（避雷针基础）分项工程名称模板验收部位避雷针基础（东南角）施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV~1000kV变电(换流)站土建工程施工质量验收及评定规程》Q/GDW 183—2019专业工长（施工员）张永志分包单位分包项目经理类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 模板及其支架☆应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。
避雷针垫层混凝土工程养护记录
避雷引下线和变配电室接地干线敷设变配电室接地干线检验批质量验收记录项目基本信息：工程名称：XXX工程工程地点：XXX施工单位：XXX公司监理单位：XXX公司施工日期：XXXX年XX月XX日检验批信息：检验批号：XXX施工单位：XXX公司施工内容：避雷引下线和变配电室接地干线质量验收日期：XXXX年XX月XX日一、质量验收的基本要求：1.施工单位必须严格按照相关技术规范和质量标准进行施工，确保施工质量。
2.施工单位必须按照监理单位和相关部门的要求配合验收，提供必要的技术资料和证明文件。
二、质量验收的内容：1.线材的验收：1.1线材种类、规格和型号必须符合设计要求，并具有合格证明文件。
1.2线材的外观应无损坏、裂纹和明显的腐蚀现象。
1.3线材的截面应平整，无明显锈蚀和剥落现象。
1.4线材的长度和数量符合设计要求，并经过验证。
2.安装质量的验收：2.1安装位置符合设计要求，并能满足安全和使用需求。
2.2安装工艺规范，无明显的疏漏和错位现象。
2.3安装固定牢固，无松动和晃动现象。
2.4安装接头牢固可靠，无明显的氧化和腐蚀现象。
3.接地电阻的检测：3.1使用专业的接地电阻测量仪，对接地干线进行电阻检测。
3.2接地电阻应符合设计要求，并进行记录。
3.3如发现接地电阻超过规定值，应及时处理并重新检测，直到符合要求为止。
三、质量验收结果：1.线材的验收结果：1.1避雷引下线和变配电室接地干线所使用的线材符合设计要求，并经过验收合格。
2.安装质量的验收结果：2.1避雷引下线的安装质量符合设计要求，并经过验收合格。
2.2变配电室接地干线的安装质量符合设计要求，并经过验收合格。
3.接地电阻的检测结果：3.1避雷引下线和变配电室接地干线的接地电阻符合设计要求，并经过验收合格。
四、质量验收结论：经检验，避雷引下线和变配电室接地干线的质量符合设计要求和相关技术标准，通过质量验收。
施工单位负责人签字：日期：监理单位负责人签字：日期：。
04 避雷针(检验批)

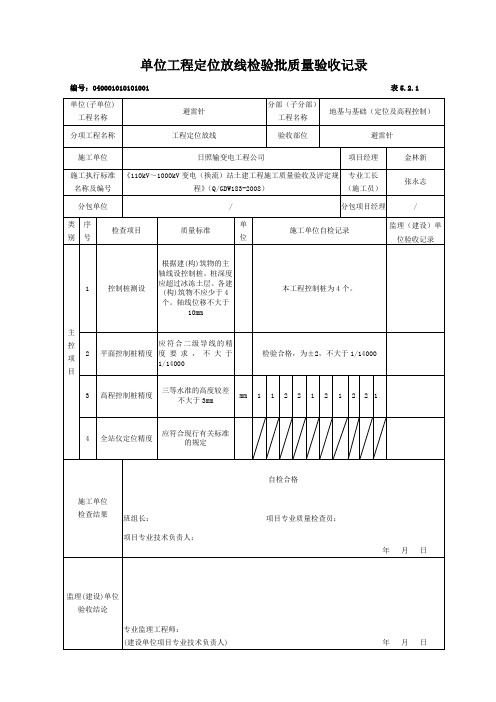

单位工程定位放线检验批质量验收记录编号：040001010101001 表5.2.1单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（定位及高程控制）分项工程名称工程定位放线验收部位避雷针施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）专业工长（施工员）张永志分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 控制桩测设根据建(构)筑物的主轴线设控制桩。
桩深度应超过冰冻土层。
各建(构)筑物不应少于4个。
轴线位移不大于10mm本工程控制桩为4个。
2 平面控制桩精度应符合二级导线的精度要求，不大于1/14000检验合格，为±2，不大于1/140003 高程控制桩精度三等水准的高度较差不大于3mmmm 1 1 2 2 1 2 1 2 2 14 全站仪定位精度应符合现行有关标准的规定施工单位检查结果自检合格班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日编号：040001020101001 表5.3.1单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（土石方工程）分项工程名称土石方开挖验收部位避雷针基础（东南角）施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）专业工长（施工员）张永志分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 基底土性应符合设计要求全风化岩2边坡、表面坡度表面坡度设计无要求时，应向排水沟方向做不小于2‰的坡度mm 表面坡度为2‰的坡度坡向排水沟3标高偏差柱基、基坑、基槽0～-50mm-25 -30 -35 -40 -35 -30 -33 -35 -30 -25 挖方场地平整人工+10～－30机械±50管沟0～-50地(路)面基层0～-204长度、宽度(由设计中心线向两边量)偏差柱基、基坑、基槽+20～0mm14 12 15 12 12 11 8 10 8 11挖方场地平整人工+20～0机械+50～0管沟+50～0一般项目1表面平整度柱基、基坑、基槽≤20mm18 16 17 18 19 15 12 10 9 12挖方场地平整人工≤20机械≤50管沟≤20地(路)面基层注）≤20施工单位检查结果自检合格班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层编号：050001020201001 表5.3.2单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（土石方工程）分项工程名称土方回填验收部位避雷针基础（东南角）施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）专业工长（施工员）张永志分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 基底处理土方回填前应清楚基地垃圾、树根等杂物，抽出坑穴积水、淤泥，验收及底标高mm土方回填前已清理干净，无积水、淤泥，检验合格2 分层压实系数必须符合设计要求﹪分层压实系数大于95%，见检测报告3 边坡坡度应符合设计要求和现行有关标准及施工技术措施规定mm 符合设计要求4标高偏差柱基、基坑、基槽0～-20mm-15 -16 -14 -12 -13 -16 -15 -10 -12 -9 场地平整人工±20机械±50管沟±20地(路)面基层±205 回填土料应符合设计要求素土回填，干净无杂物，夯实14、18一般项目1 分层厚度及含水量应符合设计要求含水量符合压实要求2表面平整度柱基、基坑、基槽≤20mm18 16 17 16 15 14 13 12 10 12挖方场地平整人工≤20机械≤30mm管沟≤20地(路)面基层≤20施工单位检查结果自检合格班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日水泥混凝土垫层检验批质量验收记录编号：040001030101001 表5.9.7单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（避雷针基础）分项工程名称垫层验收部位避雷针基础（东南角）施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）专业工长（施工员）张永志分包单位/ 分包项目经理/类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 原材料及配合比必须符合设计要求和现行有关标准的规定商品混凝土2混凝土强度及试件留置必须符合设计要求和现行有关标准的规定C15混凝土留置试件2组3混凝土运输、浇筑及间歇时间应符合现行有关标准的规定连续浇筑、无间歇一般项目1施工配合比及开盘鉴定施工配合比应符合现行有关标准的规定，首次使用的混凝土配合比应进行开盘鉴定商品混凝土2 施工缝位置应符合设计和施工方案的要求，施工缝的处理应按技术方案执行3 养护应符合施工技术方案和现行有关标准的规定浇水湿润、薄膜覆盖养护4 表面平整度≤10 mm 75 7678 6 5 8 55 标高偏差±10 mm 46 3 5 6 3 2 -2 1 -16 坡度偏差不大于房间相应尺寸的2‰，且不大于30 mmmm7 厚度偏差在个别地方不大于设计厚度的1/10mm 9 5 7 6 4 8 6 6 3 4施工单位检查结果自检合格班组长：项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日编号：040001030201001 表6.3.1单位(子单位) 工程名称避雷针分部（子分部）工程名称地基与基础（避雷针基础）分项工程名称模板验收部位避雷针基础（东南角）施工单位日照输变电工程公司项目经理金林新施工执行标准名称及编号《110kV~1000kV变电(换流)站土建工程施工质量验收及评定规程》Q/GDW 183—2008专业工长（施工员）张永志分包单位分包项目经理类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录主控项目1 模板及其支架☆应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。
避雷器安装工程检验批质量验收记录
放电计数器接地应可靠
合格
4
排气式避雷器安装的质量要求
应在管体的闭口端固定，开口端应指向下方
合格
安装方位应正确，排出的气体不应引起相间或对地闪络
合格
避雷器及其支架安装应牢固
合格
无续流避雷器的高压引线与被保护设备的连接线长度应符合产品技术要求
合格
排气式避雷器倾斜安装时，其轴线与水平方向的夹角，对于普通式不应小于150，无续流式不应小于450
合格
总承包单位检查意见：
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
项目专业质量员：
项目专业施工员：
年月日
监理单位验收结论：
专业监理工程师：
年月日
合格
类别
检验项目
质量控制记录(检验单位)
序号
施工质量验收规范的规定
施工单位检查评定记录
监理单位验收记录
一般项目
5
隔离间隙安装的质量要求
铁质材料制作的电极应镀锌
合格
隔离间隙应水平安装，安装应牢固
合格
隔离间隙距离应符合产品技术要求
合格
无续流排气式避雷器的隔离间隔应符合产品技术要求
合格
隔离间隙轴线与避雷器管体轴线的夹角不应小于450
施工单位检查评定记录
监理单位验收记录
主
控
项
目
1
避雷器型号、规格应符合设计要求，并有产品技术质量证明文件
证件齐全有效
2
避雷器的电气试验应符合GB5015的规定，交接试验合格后才能通电
合格
一般项目
1
避雷器外观的质量要求
瓷套与铁法兰间的粘合应牢固，法兰泄水孔应通畅，且无裂纹破损
防雷引下线及接闪器安装检验批质量验收记录
/
抽查10处，合格10处
10/
抽查10处，合格10处
100%
3
接地线穿越墙壁、楼板和
地坪处的保护
第25.2.3条
/
抽查10处，合格10处
100%
4
幕墙金属框架和建筑物金
属门窗与接地干线的连接
第25.2.7条
/
/
5
避雷针、带的位置及固定
第26.2.1条
地下二层防雷引下线报审、报验表
工程名称：正上新世界B座编号：
致：河南省华兴建设监理有限公司（项目监理机构）
我方已完成14-21轴/A-T轴地下二层防雷引下线工作，经自检合格，请予以审查或验收。
附件：□隐蔽工程质量检验资料
□检验批质量检验资料
□分项工程质量检验资料
□施工实验室证明资料
□其他
施工项目经理部（盖章）
/
/
6
避雷单的支持件间距、固
定及承力检查
第26.2.2条
抽查10处，合格10处
100%
施工单位
检查结果
专业工长：
项目专业质量检查员：
年月日
监理单位
验收结论
专业监理工程师：
年月日
防雷引下线及接闪器安装分项
施工单位
河南绿城建设工程有限公司
项目负责人
于保锋
检验批容量
处
分包单位
/
分包单位项目
负责人
/
检验批部位
14-21轴/A-T轴地下二层
施工依据
防雷接地施工方案
验收依据
《建筑电气工程质量验收规范》GB50303-2002
验收项目
设计要求及规范规定
接闪器工程检验批质量验收记录
工程名称
分项工程名称
验收部位
施工单位
项目负责人
专业工长
施工班组长
施工执行标准名称及编号
质量验收规范的规定
施工单位检查评定记录பைடு நூலகம்
监理（建设）单位
验收记录
主控项目
1、建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
一般项目
监理（建设）单位验收结论
监理工程师（建设单位项目技术负责人）：年月日
1、避雷针、避雷带位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的防松零件齐全，焊接部分防腐完整。
2、当无设计要求时，避雷带支持件距离
水平直
线部分
0.5～1.5m
垂直直
线部分
1.5～3m
弯曲部分
0.3～0.5m
共实测点，其中合格点，不合格点，合格率%
施工单位检查
评定结果
项目专业质量检查员：项目专业质量（技术负责人：年月日
接闪器安装检验批质量验收记录表
接闪器安装检验批质量验收记录表
GB50303-2002
A-168单位（子单位）工程名称
分部（子分部）工程名称验收部位
施工单位项目经理
专业分包单位分包项目经理
施工执行标准名称及编号
施工质量验收规范规定施工单位检查评定记录监理单位验收记录
主
控项目1
避雷针、带与顶部外露的其他金属物体的
连接
第26.1.1条
一般项目1 避雷针、带的位置及固定第26.2.1条
2 避雷带的支持件间距、固定及承力检查第26.2.2条
施工单位检查评定结果
项目质量检查员：年月日
监理单位验收结论
专业监理工程师：
年月日
填表说明
主控项目
1.建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
一般项目
1.避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部位补刷的防腐油漆完整。
2.避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N（5kg）的垂直拉力。
当设计无要求时，支持件间距符合本规范第25.2.2条的规定。
检验批质量验收记录表填写说明
检验批质量验收记录表填写说明1. 表的名称及编号（1）检验批由监理工程师或建设单位项目技术负责人组织项目专业质量检查员等进行验收，表的名称应在制定专用表格时就印好，前边印上分项工程的名称。
表的名称下边注上“质量验收规范的编号”。
（2）检验批表的编号按全部施工质量验收规范系列的分部工程、子分部工程统一为8位数的数码编号，写在表的右上角，前6位数均印在表上，后留两个空格，检查验收时填写检验批的顺序号。
其编号规则为：第1，第2位数字是分部工程的代码，01~09.地基与基础为01，主体结构为02，建筑装饰装修为03，建筑屋面为04，建筑给水、排水及采暖为05，建筑电气为06，智能建筑为07，通风与空调为08，电梯为09。
第3，第4位数字是子分部工程的代码。
第5，第6位数字是分项工程的代码。
第7，第8位数字是分项工程检验批验收的顺序号。
由于在大体量高层或超高层建筑中，同一个分项工程会有很多检验批的数量，故留了2位数的空位置。
如地基与基础分部工程，无支护土方子分部工程，土方开挖分项工程，其检验批表的编号为010101□□，第一个检验批编号为：010101□□。
（3）子分部工程中有些项目可能在两个分部工程中出现，这就要在同一个表上编两个分部工程及相应子分部工程的编号；如砖砌体分项工程在地基与基础和主体结构中都有，砖砌体分项工程检验批的表编号为：010701□□，020301□□。
（4）分项工程可能在几个子分部工程中出现，这就应在同一个检验批表上编几个子分部工程及子分部工程的编号。
如建筑电气的接地装置安装，在室外电气、变配电室、备用和不间断电源安装及防雷接地安装的子分部工程中都有。
其编号为：060109□□060206□□060608□□060701□□4行编号中第一行的第5，第6位数字是09，是指室外电气子分部工程的第9个分项工程，第二行的06是指变配电室子分部工程的第6个分项工程，其余类推。
（5）分项工程在验收时也将其划分为几个不同的检验批来验收。
避雷针组装检验批质量验收记录
避雷针组装检验批质量验收记录编号：
填表说明：
1、检验批容量填写：按照实际填写构支架榀数
2、最小/实际检查数量栏中：全数检查
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
避雷针吊装检验批质量验收记录
编号：
填表说明：
1、检验批容量填写：按照实际填写构支架榀数
2、最小/实际检查数量栏中：全数检查
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
(完整版)电力建设施工质量验收规程第1部分土建工程DLT5
11 电气系统土建工程质量验收11.1 一般规定11.1.1 本章适用于1000kV 及以下电气系统土建工程。
11.1.2 本章未列的建筑工程项目（包括场内围栅、道路、场地等）应符合本部分第5 章各相应条款的规定。
11.1.3 本章11.3 适用于混凝土、钢筋混凝土设备基础及设备支架。
11.1.4 本章11.5 适用于柱型及管型组装钢结构独立避雷针的制作及安装。
11.2 变电架构11.2.1 钢筋混凝土架构安装：1 检查数量：按构件各类型的件数，各抽查10%，且不应少于5件。
2 质量标准和检验方法：见表11.2.1。
11.2.2 钢结构制作（安装）焊接工程：应符合5.13.1 的规定。
11.2.3 普通紧固件连接工程：应符合5.13.3 的规定。
11.2.4 高强度螺栓连接工程：应符合5.13.4 的规定。
11.2.5 钢结构零、部件加工工程：应符合5.13.5 的规定。
11.2.6 钢管混凝土架构组装：1 检查数量：主控项目1）表11.2.6 第1项～第4项：按铣平面数量抽查10%，且不应少于3个。
2）表11.2.6 第5项、第6项：全数检查。
一般项目3）表11.2.6 第1项～第5项：按构件数抽查10%，且不应少于3个。
4）表11.2.6 第6项～第10 项：按构件各类型的件数，各抽查10%，且不应少于5件。
5）表11.2.6 第11 项～第17 项：按构件数抽查50%，且不应少于5件。
2 质量标准和检验方法：见表11.2.6。
表11.2.6 钢管混凝土架构组装质量标准和检验方法11.2.7 钢管混凝土架构安装：1 检查数量：按钢管柱数量抽查25%，且不少于3件。
2 质量标准和检验方法：见表11.2.7。
表11.2.7 钢管混凝土架构安装质量标准和检验方法11.2.8 钢管内混凝土浇灌：1 检查数量：按柱子数量抽查 25%，但不少于 3 个。
2 质量标准和检验方法：见表11.2.8。
11.2.9 钢架构安装：1 检查数量：主 控 项 目1） 表 11.2.9 第 1 项、第 3 项～第 5 项：按构件类型的件数，各抽查 25%，但不少于 5 件。
