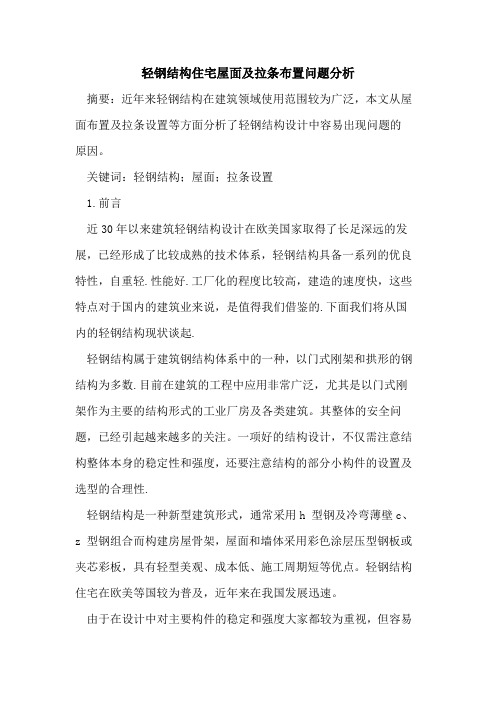

轻钢结构住宅屋面及拉条布置问题分析摘要：近年来轻钢结构在建筑领域使用范围较为广泛，本文从屋面布置及拉条设置等方面分析了轻钢结构设计中容易出现问题的原因。
关键词：轻钢结构；屋面；拉条设置1.前言近30年以来建筑轻钢结构设计在欧美国家取得了长足深远的发展，已经形成了比较成熟的技术体系，轻钢结构具备一系列的优良特性，自重轻.性能好.工厂化的程度比较高，建造的速度快，这些特点对于国内的建筑业来说，是值得我们借鉴的.下面我们将从国内的轻钢结构现状谈起.轻钢结构属于建筑钢结构体系中的一种，以门式刚架和拱形的钢结构为多数.目前在建筑的工程中应用非常广泛，尤其是以门式刚架作为主要的结构形式的工业厂房及各类建筑。
其整体的安全问题，已经引起越来越多的关注。
一项好的结构设计，不仅需注意结构整体本身的稳定性和强度，还要注意结构的部分小构件的设置及选型的合理性.轻钢结构是一种新型建筑形式，通常采用h 型钢及冷弯薄壁c、z 型钢组合而构建房屋骨架，屋面和墙体采用彩色涂层压型钢板或夹芯彩板，具有轻型美观、成本低、施工周期短等优点。
轻钢结构住宅在欧美等国较为普及，近年来在我国发展迅速。
由于在设计中对主要构件的稳定和强度大家都较为重视，但容易忽略一些局部构件的设置及错误布置，致使在现实中出现事故，带来财产甚至生命的损失，因此有必要对问题加以分析，保证工程的经济性，并杜绝事故的发生。
2.轻钢结构特点分析轻钢结构是h 型钢为承重主体附以c 型、z 型檩条及柱间支撑连接件，通过螺栓或焊接等方式固定，屋面和墙面以彩色压型钢板围护而形成的新型建筑体系。
目前在住宅或别墅中应用时，一般由柱、梁、及各类支撑及屋面檩条通过配套扣件和加劲件连接而成，其主要受力机理为：柱子与上下梁及支撑或楼板组成受力体系，竖向力由楼面梁传至柱子，再通过柱子传至基础；水平力由作为隔板的楼板传至各类支撑再传至基础。
与一般建筑结构相比具有以下优点：（1）综合经济效益好：钢的自重比其他材料大，但其强度也高很多，且轻钢结构的优点是构件均可以由工厂预制后现场拼接安装，对一般规模较小的工业厂房仅需45d至2个月，而若采用钢筋混凝土建筑则要8～12个月左右。
解读轻钢组合房设计制作过程中遇到的常见问题
解读轻钢组合房设计制作过程中遇到的常见问题在轻钢组合房设计制作过程中，稍有不注意就会出现一些问题，这些问题的本身会直接导致轻钢组合房的质量问题，下面就和大家一起分析这些问题的存在。
一、钢结构制作质量未达到要求(1)除锈与油漆方面：除锈马虎，未达到等级要求，油漆不久就出现返锈、剥落;漆膜厚度不均匀，阳面厚度普遍超厚，可达250μm，但阴面往往在90μm左右(室内漆膜厚度规定为125μm);油漆前杂质未清除干净，污物多，高低不平，流挂现象较普遍。
(2)在切割、下料时，翼缘板尺寸宽窄不一，造成H型钢与牛腿的尺寸不一致，与牛腿联系的钢梁上下翼缘板错位约一个板厚;切割边缘有较深的切痕，板边有明显的凹陷，或有较深的锯齿印，切割粗糙度超标，拼板边缘切割不垂直度，拼接错边等超标。
(3)翼腹板拼接长度不符合要求。
如翼板拼接长度不应小于翼板宽度的2倍，翼缘板与腹板拼接焊缝应错开200mm以上，腹板拼接长度不小于600mm。
但实际往往未达到上述要求。
(4)在组装时，焊接H钢无组装胎架，造成H型钢高度尺寸有偏差，腹板偏中心;翼腹板对接后，焊缝未矫平，有明显凹凸;轻钢腹板不平整，组装前未矫正。
(5)总装过程中，钢柱牛腿与H型钢梁连接处上下错位，左右错位，未控制好尺寸。
(6)在构件运输和堆放过程中，无搁置件垫平堆放，而是随意卸车，杂乱堆放，甚至让构件埋入泥堆水沟中，造成构件变形、碰伤和污染。
(7)在钻孔方面，事前未很好会审图纸，在该开单排孔的地方，开了双排孔，结果未补孔就留存在构件上。
如柱与牛腿连接处的H型钢为双排孔，而大梁与次梁相同规格的H型钢为单排孔，但开孔时都开了双排孔，安装后影响了强度和外观质量。
(8)在焊接方面，轻钢焊接H型钢翼板开料后再拼接，焊缝未安装引熄弧板，造成焊缝不饱满，边缘有凹坑未熔合等，与母材不齐平;柱脚、牛腿的焊脚尺寸小于设计图纸的规定，角焊缝塌边现象严重，收弧处普遍低于母材，气孔较多;使用CO2焊的焊缝成形差，宽窄不一致，高低不一致，忽大忽小;手工焊焊缝不直，宽窄不一，咬边现象严重;焊渣飞溅未清除干净。
钢结构建筑在结构设计中存在的问题分析
钢结构建筑在结构设计中存在的问题分析
钢结构建筑是一种现代化的建筑形式，具有高强度、轻量化、快速施工等优势。
然而，在其结构设计过程中也存在着一些问题，下文将进行分析。
一、结构安全隐患
钢结构建筑在设计过程中容易出现设计薄弱环节，如节点，容易由于细节不当导致结
构安全隐患。
这是由于钢构件的强度和刚度较大，因此在其节点处应该更加注意结构细节
的设计。
同时，结构设计师应该充分了解钢材的特性和性能，进行详细的分析，避免设计
上的漏洞，确保结构的安全性。
二、在室内环境请求方面的困难
与传统的建筑材料不同，钢材的热传导系数较大，同时还有较高的膨胀系数，容易对
温度、湿度等内环境产生不利的影响，尤其是在室内空气湿度较高的环境中，容易生锈和
损坏。
因此，在设计过程中需要考虑结构本身的防腐、防锈和防腐蚀处理，以确保钢结构
建筑的使用寿命和稳定性。
三、耐风性能问题
综上所述，钢结构建筑在结构设计中存在着一些问题和难题，需要相关专业人员进行
充分的探讨和研究。
通过深入理解钢结构的特性和性能，采取合理的设计措施和保护措施，使得钢结构建筑成为一种更加优秀的、安全、稳定和可持续的建筑形式。
轻钢屋面设计常见问题讨论
技术方面都达到了较高的水平；改革开放以来，随着 国民经济的稳定发展对建筑技术提出的新要求，钢结 构独有的特点，在大跨和超高层建筑逐渐成为历史的 主角，得到广泛注重并迅速发展，呈现出了从未有过 的兴隆景象。
以便供广大相关人员参考。
屋架作为屋面的主要支撑结构，按类型可分为实 腹式屋架和桁架式屋架；实腹式又分为变截面梁和等 截面梁，变载面梁的截面起变点应根据弯矩图确定， 常见都是在弯矩较小处设断点并为变截面的起变点。 桁架式屋架设计应据受力流线布置腹杆。详见下图 （H,K）：
19世纪末，随着我国建筑技术的发展，钢结构作 为一种新的建筑结构形式被国人采用；新中国成立以 来，钢结构的应用有了很大的发展，不论在数量上或
钢结构是主要由钢制材料组成的结构，是主要的 建筑结构类型之一。结构主要由型钢和钢板等制成的 钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通 常采用焊缝、螺栓或铆钉连接。因其自重较轻，且施工 简便，广泛应用于大型厂房、场馆、超高层等领域。
钢结构已经成为我国建筑工程的重要组成部分， 虽然部分专业钢结构设计公司已达到国际顶级水平， 但是大多数传统设计院因钢结构工程接触少，项目规 模小，所以工程师的专业设计水平提升非常缓慢。事 实上一些小钢结构工程无法让专业的钢结构设计公 司进行设计，而从事砖混结构设计的工程师在做钢结 构设计中经常无从下手，或设计成果有很多问题，于 是提高结构师团体的钢结构设计水平非常重要，本文 对轻钢屋面设计中最常见的一些问常用圆钢做成，圆钢 直径不宜小于 10mm。圆钢拉条可设在距檩条上翼缘 1／3腹板高度范围内。当在风吸力作用下檩条下翼 缘受压时，屋面宜用自攻螺钉直接与檩条连接，拉条 宜设在下翼缘附近。为了兼顾无风和有风两种情况， 可在上、下翼缘附近交替布置。同时在风荷载大的地 区在屋檐和屋脊处都设置斜拉条，或是把横拉条和斜 拉条都做成可以既承拉力又承压力的刚性杆。拉条、 撑杆与檩条的连接斜拉条可弯折，也可不弯折。要求 弯折的直线长度不超过 15mm，不弯折则需要通过斜 垫板或角钢与檩条连接。
钢结构建筑在结构设计中存在的问题分析
钢结构建筑在结构设计中存在的问题分析1. 引言1.1 背景介绍钢结构建筑作为现代建筑中常见的一种形式，以其优越的性能和灵活的设计受到广泛关注。
钢结构建筑具有质轻、强度高、耐久性好等优点，被广泛应用于高层建筑、体育场馆、桥梁等领域。
在实际的工程实践中，钢结构建筑在结构设计中存在着一些问题，这些问题不仅影响建筑的安全性和使用性，也影响了工程的可持续发展。
钢结构建筑在结构设计中存在的问题主要包括设计理念不清晰、材料选择不合理、施工工艺缺乏规范、结构设计不符合当地环境要求以及缺乏长期维护计划等方面。
这些问题导致了钢结构建筑在使用过程中出现安全隐患，甚至可能导致工程事故的发生。
对钢结构建筑在结构设计中存在的这些问题进行全面的分析和解决具有重要的意义，可以提升建筑的安全性和使用性，推动钢结构建筑行业的可持续发展。
2. 正文2.1 设计理念不清晰设计理念不清晰是钢结构建筑在结构设计中存在的一个重要问题。
在设计阶段，如果设计师缺乏清晰的设计理念，就很容易导致结构设计出现问题。
设计理念不清晰可能表现为设计概念模糊、功能需求不明确、结构形式不合理等方面。
设计概念模糊会影响整个钢结构建筑的设计方向和风格。
如果设计师在设计阶段没有清晰的概念和想法，就会导致设计方向不明确，设计过程中容易偏离初衷，造成设计方案不稳定甚至无法实施。
功能需求不明确也是设计理念不清晰的体现。
钢结构建筑的设计应该始终围绕功能需求展开，设计师需要充分了解建筑的使用目的和功能需求，才能确保结构设计的合理性和实用性。
如果功能需求不清晰，就会导致设计和选材不合理，影响建筑的使用效果和安全性。
设计理念不清晰会直接影响钢结构建筑的设计质量和实用性。
为解决这一问题，设计师应加强对建筑功能需求和设计概念的理解，确保设计思路清晰、结构合理，从而提高钢结构建筑的设计品质和实用性。
2.2 材料选择不合理钢结构建筑在结构设计中存在的问题之一是材料选择不合理。
在钢结构建筑中，选用合适的材料至关重要，因为材料的选择直接影响到建筑的稳定性和安全性。
钢结构建筑在结构设计中存在的问题分析
钢结构建筑在结构设计中存在的问题分析
钢结构建筑是现代建筑中的一种重要形式，其结构轻便、抗震性能强、施工效率高等特点受到广泛关注。
然而，在实际应用中，钢结构建筑还存在一些问题需要解决，主要包括以下几个方面：
一、构件连接
钢结构建筑的构件连接是钢结构设计的重点和难点之一。
钢结构中的连接方式主要有焊接和螺栓连接两种。
其中，焊接连接的构件具有很好的刚性和紧密性，但在焊接过程中可能会产生变形和裂纹等问题，导致构件质量下降。
螺栓连接的构件相对来说更容易施工和拆卸，但连接面上会产生很高的应力，在使用过程中容易出现松动和锈蚀等问题。
二、热度变形
钢结构在制作和施工过程中需要进行钢板切割、钻孔、焊接等工艺，这些工艺可能会导致构件产生热度变形。
热度变形会导致构件的几何形状、尺寸和位置发生变化，影响到钢结构建筑的整体结构和精度。
三、防火措施
钢结构建筑的材料为金属材料，容易发生燃烧，因此需要在设计和施工过程中采取严密的防火措施。
常用的防火措施包括对钢结构表面进行防火涂料或混凝土保护层处理，以防止构件在火灾中受到损坏。
四、钢材某些缺陷
钢结构建筑使用的钢材可能会存在缺陷，例如局部缩孔、裂纹、夹杂等，这些缺陷会导致钢材的强度和耐久性下降，影响到钢结构建筑的安全性能。
因此，在制造和施工过程中需要对钢材进行严密的检测和质量控制。
综上所述，钢结构建筑在结构设计中存在的问题主要包括构件连接、热度变形、防火措施和钢材缺陷等方面。
钢结构建筑设计人员和施工人员需要对这些问题进行深入研究和掌握，以保证钢结构建筑的安全性、稳定性和持久性。
浅析轻钢屋面板结构设计中常见的几个问题
屋面板常用 建筑材料为彩色镀锌或镀铝锌压 型 钢板 以及夹芯压型复合板、钢骨 架轻型板 （ 天基板 ） 等，其 中钢骨架轻 型板采用国家建筑标准设计参考
图０ ９ Ｃ Ｊ ２ ０ 、０ ９ Ｃ Ｇ １ ２ 。
（ ４ ）在屋面的外檐或挑出部分，考 虑到是受风 的最不利处 ，可局部采用防风索 （ 每２ ～３ ｍ一根 ） 。
全 ， 防 水 可 靠 ，拉 铆 钉 处 露钉 头 处应 涂 中 性 硅 酮 密 封胶 。
多重大跨度 、大 空间结构 ，主要用于单层工业厂房 、
单层 仓 库 建 筑 、商 业 建 筑 、 文娱 设施 和 体 育 馆 等 ，
参数控 制：
（ １ ）檩 条挠 度 限值 ：
因此近 些年发展迅速 ，但在使用过程 中轻 钢屋面板
位。
致，搭接长度 ≥１ ５ ０ ｍ ｍ ，中间用密封胶密 封、拉
铆钉 连接 ，拉铆钉 横向中距 ≤２ ０ ０ ｎ ｌ ｎ ｌ ，外露钉头涂
密 封 胶 ，拉 铆 钉 尽 可 能 避 开 屋 面 板 波 谷 。 ３ ． 屋 面板 与檩 条 连 接 节 点 波高 ＞７ ０ ｍ ｉ ｌ ｌ 的压型钢板为高波板 ， 波高≤７ ０ ｌ ｕ Ⅱ ｌ 的压 型钢 板 为 低 波 板 。
浅析 轻钢 屋面板结构 设计 中常见 的几 个 问题
■ 刘 艳 芳
【 摘 要】 轻钢结构近些年应用十分广泛 ， 但 由于多种 原因，
屋 面 板 采 用 压 型钢 板 时 ， 竖 向均 布 活 荷 载 标准
值应取 ０ ． ５ Ｋ Ｎ ／ ｍ 。
连接处 ，檩 条与板 材之 间不得少于两个连接 点；在 檐 口及屋脊处宜适当加密连接 点 （ ３ ）拉铆钉。主要用于板 与板 的连接 ，拉铆钉
钢结构设计中存在的问题及对策探讨
钢结构设计中存在的问题及对策探讨钢结构是一种常见的建筑结构形式，其具有高强度、稳定性好、施工周期短等优点，因此在现代建筑中得到广泛应用。
钢结构设计中也存在着一些问题，需要我们进行探讨并提出相应的对策，以确保钢结构的安全性和可靠性。
一、钢结构设计中存在的问题1. 材料选择问题在钢结构设计中，材料的选择对结构的性能和安全性至关重要。
在现实施工中，有时材料的质量无法保证，存在掺假掺杂等问题，导致结构材料的性能无法满足设计要求。
2. 节点连接问题钢结构的连接节点是容易出现问题的关键部位，设计不合理或者连接件质量不过关，都可能导致结构安全性大大降低。
3. 抗震性能问题钢结构建筑在抗震性能方面优于混凝土结构，但由于抗震设计规范的限制和施工质量的问题，钢结构建筑的抗震性能并不理想。
4. 腐蚀防护问题钢材易受腐蚀影响，尤其在潮湿环境中，若腐蚀防护措施不力，会直接影响钢结构的使用寿命和安全性。
1. 加强材料质量管理钢结构设计中，建议建立健全的材料供应管理体系，遵循规范要求对材料进行严格把关和检测，杜绝掺假掺杂问题的发生。
2. 设计合理的连接节点在设计时，应加强对连接节点的考虑，采用合适的连接件和安全设计，确保节点的可靠性和稳定性。
3. 增强抗震设计和施工质量管理钢结构在抗震设计上应按照规范要求进行设计，并且在施工过程中加强质量管理，保证结构的抗震性能。
4. 加强腐蚀防护钢结构腐蚀防护是保证结构安全使用的重要环节，应采用合适的腐蚀防护手段，如喷涂防腐漆、采用防腐涂层等，确保结构材料的长期使用和安全性。
结语钢结构的设计存在一些问题，但只要我们合理对待并采取相应的对策，就能够有效解决这些问题。
在今后的工作中，我们应该加强对钢结构设计中存在的问题的研究和探讨，不断改进和完善设计理论和规范要求，提高钢结构的安全性和可靠性。
同时也需在工程实践中，严格遵守规范要求和加强质量管理，确保钢结构的设计和施工质量，为建筑安全和可持续发展做出应有的贡献。
钢结构建筑在结构设计中存在的问题分析
钢结构建筑在结构设计中存在的问题分析
1. 抗震性能问题：钢结构建筑在地震区域的抗震性能是非常重要的，但在实际项目中，设计者往往只注重建筑的经济性和美观性，而忽略了抗震性能。
这导致一些钢结构建
筑在地震发生时容易发生倒塌或损坏。
2. 稳定性问题：钢结构建筑的稳定性是一个关键问题。
由于钢材的本身特性，它比
混凝土结构更容易受到侧向力的影响，因此在设计中要对结构进行适当的增强以确保其稳
定性。
3. 热膨胀问题：钢材在受热时会发生膨胀，这可能会导致钢结构建筑在高温环境下
发生变形或损坏。
在设计中需要考虑到钢结构的热膨胀特性，采取相应的措施进行处理，
如设置膨胀缝或采用阻火材料。
4. 腐蚀问题：钢结构建筑容易受到腐蚀的影响，特别是在潮湿的环境或暴露在气候
变化频繁的地区。
这可能会导致结构的强度和稳定性下降。
设计中需要考虑到防腐蚀措施，如使用抗腐蚀材料或施加保护层等。
5. 施工难度问题：钢结构建筑相比传统混凝土结构来说，施工难度较大。
钢结构需
要进行精确的制造和安装，对施工人员的要求较高，施工过程中需要注意各个部位的连接
和钢构件的整体稳定性。
在设计中需要考虑到施工性的问题，尽量简化结构形式，减少施
工难度。
钢结构建筑在结构设计中存在抗震性能、稳定性、热膨胀、腐蚀和施工难度等方面的
问题。
解决这些问题需要在设计过程中综合考虑各个因素，并采取适当的措施来保证钢结
构建筑的安全性和可靠性。
钢结构住宅施工中的常见问题及预防措施
钢结构住宅施工中的常见问题及预防措施钢结构住宅作为现代建筑的一种新型建筑形式，其具备了轻量化、高强度、耐久性强等优点，在近年来得到了广泛的应用。
在施工过程中，钢结构住宅也存在一些常见的问题，需要采取相应的预防措施来解决。
本文将介绍钢结构住宅施工中的常见问题以及预防措施。
钢结构住宅在施工中常见的问题是焊接不符合要求。
焊接是钢结构住宅中非常重要的一环，焊接质量的好坏直接影响到整体结构的强度和稳定性。
常见的焊接问题包括焊缝不牢固、焊接质量不合格等。
为了解决这个问题，施工人员应严格按照施工图纸和技术要求进行焊接操作，确保焊缝的质量。
第二，钢结构住宅施工中可能出现尺寸偏差的问题。
尺寸偏差会影响到钢结构住宅的安装和使用。
常见的尺寸偏差问题包括柱子高度不一致、墙板安装不平整等。
为了避免尺寸偏差，施工前应进行详细的测量和标注，确保构件的尺寸精确。
在安装过程中，要严格按照标准进行测量和校正，以确保结构的准确性。
钢结构住宅施工中可能出现材料质量不符合标准的问题。
材料是钢结构住宅的重要组成部分，其质量的好坏直接关系到整个建筑的质量和使用寿命。
常见的材料质量问题包括钢材强度不足、涂层不均匀等。
为了预防这个问题，施工前应进行材料的检验和验收，确保材料符合相关标准和要求。
施工现场要对材料进行储存和保护，防止受到损害。
钢结构住宅施工中的常见问题包括焊接不符合要求、尺寸偏差、材料质量不符合标准和安装不牢固等。
为了解决这些问题，需要采取相应的预防措施，包括严格按照技术要求进行焊接操作、进行详细的尺寸测量和标注、进行材料的检验和验收以及严格按照安装要求进行操作等。
只有做好这些预防措施，才能确保钢结构住宅的质量和安全性。
