纳尔科硅溶胶技术参数介绍
硅溶胶的鉴定方法-概述说明以及解释

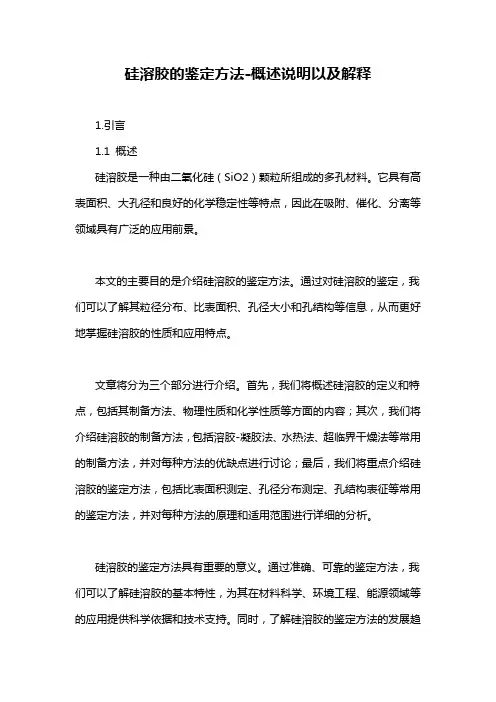

硅溶胶的鉴定方法-概述说明以及解释1.引言1.1 概述硅溶胶是一种由二氧化硅（SiO2）颗粒所组成的多孔材料。
它具有高表面积、大孔径和良好的化学稳定性等特点，因此在吸附、催化、分离等领域具有广泛的应用前景。
本文的主要目的是介绍硅溶胶的鉴定方法。
通过对硅溶胶的鉴定，我们可以了解其粒径分布、比表面积、孔径大小和孔结构等信息，从而更好地掌握硅溶胶的性质和应用特点。
文章将分为三个部分进行介绍。
首先，我们将概述硅溶胶的定义和特点，包括其制备方法、物理性质和化学性质等方面的内容；其次，我们将介绍硅溶胶的制备方法，包括溶胶-凝胶法、水热法、超临界干燥法等常用的制备方法，并对每种方法的优缺点进行讨论；最后，我们将重点介绍硅溶胶的鉴定方法，包括比表面积测定、孔径分布测定、孔结构表征等常用的鉴定方法，并对每种方法的原理和适用范围进行详细的分析。
硅溶胶的鉴定方法具有重要的意义。
通过准确、可靠的鉴定方法，我们可以了解硅溶胶的基本特性，为其在材料科学、环境工程、能源领域等的应用提供科学依据和技术支持。
同时，了解硅溶胶的鉴定方法的发展趋势，可以为今后的研究提供指导和方向，促进硅溶胶研究领域的进一步发展。
在接下来的章节中，我们将详细介绍硅溶胶的制备方法和鉴定方法，并对其应用前景和发展方向进行探讨。
希望通过本文的介绍，读者能够更全面地了解硅溶胶及其在科学研究和工程技术中的重要性。
1.2文章结构1.2 文章结构本文将从以下几个方面对硅溶胶的鉴定方法进行详细介绍和讨论。
首先，我们将在引言部分对硅溶胶的概述进行阐述，包括其定义、特点以及制备方法。
在正文部分，我们将深入探讨硅溶胶的物理和化学性质，以帮助读者更好地理解硅溶胶的特点和鉴定方法的必要性。
接下来，我们将进一步强调硅溶胶鉴定方法的重要性，包括其在科学研究和工业应用中的应用。
通过对常用的硅溶胶鉴定方法的介绍和比较分析，我们将为读者提供一种选择适合自己研究领域和实际需求的方法的指导。
硅溶胶涂料的参数控制

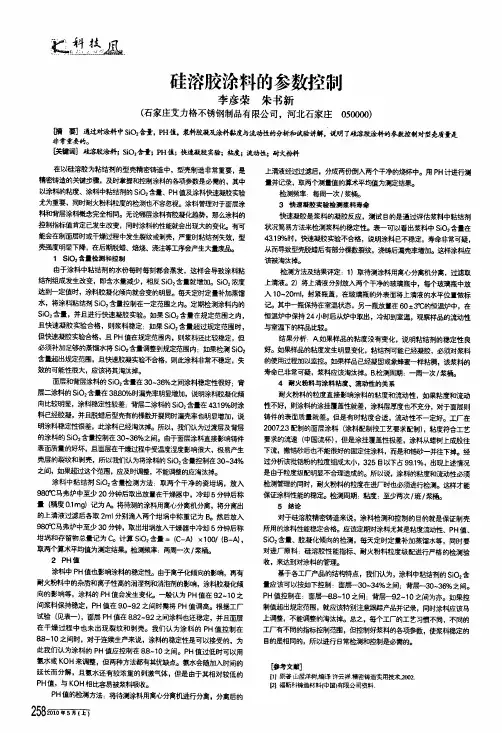

憋；塑勉．硅溶胶涂料的参数控制李彦荣朱书新(石家庄艾力格不锈钢制品有限公司，河北石家庄os oooo)睛要】通过碲奈料中si02含量，PH值，蒙料胶凝=虽涂料黏度与流动性的分析和试验讲解，说明了硅溶胶涂料的参数控制对型秃质量是非常重要的。
巨j键词】硅溶胺涂料；Si02含量；PH值；快速凝胶实验；粘度；流动性；耐火耪料在以硅溶胶为粘结剂的型壳精密铸造中，型壳制造非常重要，是精密铸造的关键步骤，及时掌握和控制涂料的各项参数是必需的。
其中以涂料的粘度、涂料中粘结剂的Si O：含量、PH值及涂料侥塞凝胶实验尤为重要，同时耐火粉料粒度的检测也不容忽视。
涂料管理对于面层涂料和背层涂料概念完全相同。
无论哪层涂科有胶凝化趋势，那么涂料的控制指标值肯定已发生改变，同时涂料的性能就会出现大的变{k有可能会在制面层时或干燥过程中发生裂纹或剥壳，严重时粘结剂失效，型壳强度明显下降，在后期脱蜡、焙烧、浇注等工序会产生大量废品。
1Sj O，含量检测和控制由于涂料中粘结剂的水份每时每刻都会蒸发，这样会导致涂料粘结剂组成发生改变，即含水量减少，相反S i02含量就增加。
S i02浓度达到一定值时，涂料胶凝化倾向就会变的明显。
每天定时定量补加蒸馏水，将涂料粘结剂Si O：含量控制在一定范围之内。
定期检测涂料内的Si O：含量，并且进行快速凝胶实验。
如果si02含量在规定范围之内，且快速凝胶实验合格，则浆料稳定：如果Si O：含量超过规定范围时，但快速凝胶实验合格，且P H值在规定范围内，则浆料还比较稳定，但必须补加足够的蒸馏水将Si O：含量调整到规定范围内；如果检测Si02含量超出规定范围，且快速胶凝实验不合格，则此涂料非常不稳定，失效的可能性很大，应该将其淘汰掉。
面层和背层涂料的Si02含量在30—36％之间涂料稳定性很好；背层=涂料的Si02含量在38．80％时漏壳率明显增加，说明涂料皎凝化倾向比较明显，涂料稳定性较差；背层二涂料的S i02含量在4&19％时涂料已经胶凝，并目脱蜡后型壳有的棵数开裂同时漏壳率也明显增加，说明涂料稳定性很差，此涂料已经淘汰掉。
硅溶胶介绍
硅溶胶介绍硅溶胶介绍时间:2014-01-12硅溶胶又称硅酸水溶胶，是硅酸的多分子聚合物的胶体溶液。
其胶体颗粒细微，粒径为5－80um，其外观为半透明乳白状。
二氧化硅的含量随其型号不同而有差异。
一般建筑涂料用硅溶胶二氧化硅含量为20%－30%。
硅溶胶主要用于无机高分子建筑内外墙涂料的基料，在硅溶胶失去水分时单体硅酸逐渐聚合成聚硅酸，随着水分的蒸发，胶体分子量增大，最终形成网状结构的涂膜。
硅溶胶作为涂料基料使用时有如下特性。
（1）颗粒细微析胶时的二氧化硅具有较高的活性，能与某些无机盐类、金属氧化物生成新的硅酸盐无机高分子化合物，并硬化成膜。
（2）对基材渗透力强细微的颗粒能通过毛细管作用渗透到基材的内部，并能与基材中的碱性物质反应生成硅酸钙，使涂膜具有较强的附着力。
用硅溶胶为基料配制的涂料对于基材的附着是渗透，硬化、黏结的综合效果，因而具有优于一般涂料表面附着的粘结力。
（3）硅溶胶中氧化钠含量低具有一旦成膜就不会再溶解的特性，因而使涂膜具有很好的耐水性。
（4）硅溶胶和某些有机高分子均匀地分布在“―硅－氧－硅”无机涂层的间隙中，屏蔽无机涂层中残存的亲水基团，同时还能在冷热交替时使涂层的收缩得到缓冲，并使涂层具有一定弹性。
所形成的涂层兼具无机涂料和有机涂料的特性，又弥补了两者的不足。
硅溶胶类型其发展趋势硅溶胶涂料一般除硅溶胶外，基料中大多都掺入其他成膜物，主要有以下几种类型。
（1）水溶性高分子化合物的混合型水溶性高分子化合物与硅溶胶在较好的混溶性，而不需另外加入任何表面活性剂。
例如聚乙烯醇（PVA）与硅溶胶混合涂料，硅溶胶与PVA的配合比可以在相当大的范围内任意调整，并可加热至95oC，PVA溶于硅溶胶中，可得到一系列具有不同性质的基料。
如有的专利报道，聚乙烯醇水溶液与硅酸水溶液的混合物可形成常温干燥、能耐热水的耐水涂膜。
（2）高分子乳液的混合型有机高分子乳液具有成膜性好、涂膜耐水和耐碱性好等优点，掺入硅胶中可改善涂料的涂刷性能，增加涂膜的弹性，有效地防止硅溶胶涂膜产生龟裂的现象。
关于纳米硅溶胶的研究与论述
关于“纳米硅溶胶”的研究与论述巫庭生前言：百年以前，法国普兰特先生发明了硫酸电池，大大方便了世界工业革命。
可是，百年来，地球受到硫酸电池造成的环境污染也让人类很伤脑筋。
七十年代初，我在军工七五五厂，被厂里派往西北各导弹基地及矿山巡查，了解用我厂制造的碱性电池的使用情况。
在矿山，发现矿工的衣服经常被硫酸电池溢出的酸液烧焦衣服，甚至有的矿工后屁股被烧伤。
当时，出于一种无产阶级感情的激发，脑子立即萌生出一种要解决硫酸固化的念头……通过十几年的艰辛研制，终于在九二年三月四日国家科委成果办在北京隆重发布，推广发明产品LN型—“硫酸凝固剂”。
国际命名为“硅溶胶”，由于此新材料达到1—100纳米的技术范围，我们故命名为“纳米硅溶胶”。
“纳米硅溶胶”的诞生，给电池制作的厂家生产系列胶体电池提供了最佳电解质，也给硫酸电池带来了更新换代的必然，同时，也解决了百年来地球村受硫酸电池严重污染的痛苦。
用“纳米硅溶胶”制造出的胶体电池具有如下八大优点：（一）寿命长：由于胶体电池电解质属高分子结构，凝胶以后，酸液上下均匀，不易产生极板硫酸化，铅粉也不易脱落，因此，寿命比普通铅酸电池延长一倍以上。
（二）胶体电池属环保电池，其特点是充电时不易产生酸雾，不溢酸，不漏酸，不污染环境。
（三）胶体电池可以充电保存（自放电极微小），电池在库内存放二年装车即可启动，同时入库存二年后还可以100%充进电。
（四）高低温性能好，低温-40℃至高温80℃内仍能正常使用，低温-20℃电池容量仍有80%以上。
（五）可高倍率放电，大电流充放电，快速充电，同时。
胶体电池可以断路27天不损害，普通铅酸电池断路二小时即报废。
（六）胶体电池充电接受能力比普通铅酸电池快50%，最符合太阳能电池充电储存。
（七）胶体电池容量不易衰减，（其峰值比普通铅酸电池长3 倍），电动摩托车行驶8个月后，电池充电后还能保持100%充足电。
（八）防震性能好，由于胶体电池内的凝胶粘结住正负极板和隔板，使铅粉不易脱落，因此电池寿命肯定比普通铅酸电池好。
硅溶胶涂料配方说明
硅溶胶涂料配方说明
硅溶胶涂料的主要成分包括无机硅溶胶、有机硅溶胶和稀释剂。
其中，无机硅溶胶是硅溶胶涂料的主要成分，它能够形成一层致密的硅氧化物膜，提供涂料的耐候性和耐热性。
有机硅溶胶主要用于提高涂料的附着力和柔
韧性。
稀释剂则用于调节涂料的黏度和流动性。
1.准备硅溶胶：将无机硅溶胶和有机硅溶胶按一定比例混合，搅拌均匀，得到硅溶胶溶液。
2.添加稀释剂：将硅溶胶溶液中加入适量的稀释剂，按需调节涂料的
流动性和黏度。
3.搅拌均匀：使用搅拌器将溶液搅拌均匀，确保各组分充分混合。
4.过滤：通过过滤器将溶液过滤，去除其中的杂质和颗粒，得到纯净
的涂料。
5.调节pH值：根据需要，使用酸碱调节剂调节涂料的pH值，以确保
其适应不同的涂覆基材。
完成上述步骤后，硅溶胶涂料就制备完成了。
下面将简要介绍硅溶胶
涂料的主要性能：
1.高透光性：硅溶胶涂料具有良好的透光性，能够使被涂覆物表面保
持原本的光洁度和明亮度。
2.耐候性：硅溶胶涂料能够在极端的气候条件下保持其性能稳定，不
易受到紫外线、高温和潮湿的影响。
3.耐磨性：硅溶胶涂料具有良好的耐磨性，能够在使用过程中抵抗刮
擦和磨损。
4.耐酸碱性：硅溶胶涂料能够耐受一定浓度的酸碱腐蚀，不易受到化学溶剂的侵蚀。
5.附着力强：硅溶胶涂料具有良好的附着力，可以牢固地附着在各种涂覆基材上。
总结：硅溶胶涂料的配方制备过程相对简单，主要成分包括无机硅溶胶、有机硅溶胶和稀释剂。
硅溶胶涂料具有高透光性、耐候性、耐磨性和附着力强等优点，广泛应用于建筑、汽车等领域。
纳尔科 硅溶胶 环境影响
纳尔科硅溶胶环境影响
纳尔科是一种由纳米尺度的硅酸盐颗粒组成的纳米尺度硅溶胶。
它具有较大的比表面积和高度的孔隙结构，因此在许多应用领域具有广泛的用途，例如催化剂、吸附剂、生物医学、环境清洁和能源储存等。
然而，纳尔科硅溶胶的制备和使用可能对环境产生一定的影响。
以下是一些可能的环境影响：
1. 能源消耗：纳尔科硅溶胶的制备过程可能需要大量的能源。
特别是在高温条件下，需要耗费大量能源来蒸发水分并形成纳米尺度的硅酸盐颗粒。
2. 废水排放：纳尔科硅溶胶的制备过程中会产生大量废水，其中可能含有一些有害物质，如重金属离子和有机溶剂。
如果这些废水未经处理就直接排放到环境中，可能对水体和水生生物产生潜在的危害。
3. 风险评估：纳尔科硅溶胶在生物医学和环境清洁等领域的应用可能会导致潜在的危险。
例如，纳米颗粒可能会在生物体内积累，导致细胞毒性和炎症反应。
对于这些应用，需要进行充分的风险评估和安全防范措施。
4. 废弃物处理：纳尔科硅溶胶在使用后可能成为生活垃圾或工业废弃物。
这些废弃物的处理可能需要特殊的方法，以避免对环境和人类健康产生负面影响。
因此，在使用纳尔科硅溶胶时，应该采取相应的环境保护和安全措施，包括减少能源消耗、合理处理废水和废弃物以及进行充分的风险评估和防范措施。
硅溶胶结构及物化参数.
——硅溶胶结构及物化参数
铜合金铸件铸造技术课程
铜合金铸件铸造技术 课程
硅溶胶结构及物件铸造技术 资源共享课程
1.硅溶胶的结构
硅溶胶是一典型的硅酸胶体，放大十 万被后可观察到胶团是一个个的小圆球结
构。仔细来说每一个小圆球是由一个二氧
化硅核心双电层结构组成。
硅溶胶中Na2O含量和PH 值则反映了硅溶胶及其涂料 的稳定性，见右图。
铜合金铸件铸造技术 资源共享课程
C.运动粘度
反映硅溶胶的粘稠程度，决定粉液比，影响型壳强度。
铜合金铸件铸造技术 资源共享课程
D.胶体粒子直径
硅溶胶的聚集状态 a、致密的大颗粒 b、中等程度的聚集 c、海绵状聚集体
如上图所示a、b、c三种状态，其结构上的差异必然导致 性能的差别。 硅溶胶粒子大小影响型壳强度和溶胶的稳定性，胶体颗粒 越小，其表面积就越大，从而其稳定性就越差，但胶体颗粒 越大它所做的型壳在同样的粘结薄膜中间胶体的接触点越少， 型壳的强度就越低。
铜合金铸件铸造技术 资源共享课程
2.硅溶胶的物化参数
A.密度和SiO2百分含量
六个性能中SiO2的百分含量和密度都反应硅溶胶中 SiO2胶体的多少，这是因为硅溶胶纯度较高，就是SiO2和 水。
一般来说，硅溶胶中SiO2含量越高，密度越大，则型 壳强度也越高。
铜合金铸件铸造技术 资源共享课程
B.Na2O含量和PH值
硅溶胶
编辑本段基本信息英文名称：Silica solutionLUDOX硅溶胶在饮料中的应用硅溶胶属胶体溶液，无臭、无毒。
硅溶胶为纳米级的二氧化硅颗粒在水中或溶剂中的分散液。
由于硅溶胶中的SiO2含有大量的水及羟基，故硅溶胶也可以表述为SiO2.nH2O。
硅溶胶的离子交换工艺为美国的NALCO公司在上世纪40年代开发，后由美国杜邦公司等在五，六十年代完善，目前为最成熟也是最为广泛使用的工艺。
该工艺对水玻璃、离子交换树脂等材料以及操作工艺有一定的要求，而这些正是国产品的弱势。
相对来说，硅粉一步水解法的工艺比较简单，目前在国内被广泛使用。
然而，用该法制备的硅溶胶通常颗粒大小在10-20纳米左右，颗粒间的界面不清晰，形貌为非球形且无法控制，颗粒间的界面不清晰，故通常只是被大量使用在铸造等行业，而在精密抛光，催化剂等许多要求更高的领域则无大建树。
与国际知名硅溶胶品牌相比，目前国产硅溶胶的主要缺点为杂质含量高、颗粒大小无严格控制、颗粒比表面不受严格检测、二氧化硅的浓度低、酸性或中性条件下稳定性差、使用周期短、或多或少带点颜色、品种少等等。
目前国际知名硅溶胶品牌有杜邦以及格雷斯的LUDOX系列。
编辑本段发展硅溶胶无机高分子涂料是近几年发展起来的。
制备该涂料的关键技术是硅溶胶用特殊的方法除去水玻璃中水溶性的钠离子。
一般可以用离子交换、酸中和、水分解、电渗析等方法来实现，以生成一种极细的二氧化硅超微粒子胶状水溶液，粒径为580nm（一般乳液颗粒为800-1000nm）其中Si2O含量20%-30%，Na2O含量0.3%￥，氧化硅和氧化钠的比例在40%以上。
以这种硅溶液/胶为基料，配合颜料和各种助剂而制成硅溶胶无机高分子涂料。
硅溶液在失去水分时，单体硅酸逐渐聚合成高聚硅胶，随水分的蒸发，胶体分子增大，最后形成-SIO-O-SIO-涂膜：IO-SI-OH+HO-SI-OH因NA2O在硅溶胶中的含量低，硅溶胶具有一定量成膜溶解的特性，其耐水性、耐热性能明显优于有机涂料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳尔科硅溶胶技术参数介绍
硅溶胶作为粘结剂自上世纪60年代开发使用于熔模铸造以来，至今已获得了广泛的应用。
再加上全球环保意识的逐步加强，硅溶胶因为绿色环保，无污染，而且制壳耐高温抗变形能力强，更成了熔模精密铸造首推的粘结剂。
尽管到目前使用已近60年的历史，不少企业也一直在进行硅溶胶使用的研究摸索，但是，大部分企业以及员工仍仅仅限于使用，对硅溶胶的物理化学方面的知识还处在一知半解，用一句前辈的话来说，就是一个粘度杯打天下。
所以有必要把硅溶胶的知识给大家说一说。
硅溶胶为什么能起粘结作用？
由于硅溶胶是由无定形(就是可以变化的结构）的二氧化硅胶粒在介质水中分散而形成的胶体。
它由于在合适的条件下能够产生胶凝，形成凝胶，由于胶体粒子在一定条件下可相互连接，形成空间网状结构。
这种空间网状结构具有一定的强度，因而能作为粘结剂。
这里面有两个词，一个是胶凝，一个是凝胶。
这是两个不同的概念。
胶凝是一个动词，是反映胶体由液态转化成固液态的一个过程。
而凝胶是一个名词，是胶凝过程的产物。
硅溶胶的胶凝的途径
其一是二氧化硅粒子聚集长大，然后沉淀，其二是硅溶胶中所含二氧化硅粒子的硅烷醇基脱水，硅氧烷联成网状结构的凝胶。
还有一点需要指出：硅溶胶在0℃以下结冰，此时二氧化硅粒子沉
淀，也出现胶凝现象，但此时已失去粘结剂功能。
这里要说明一点，牵扯到硅溶胶的储存。
必须保证不能暴晒，不能结冰。
我在公众号3月25日推送中讲到关于储存问题。
暴晒可能使硅溶胶失水，二氧化硅含量提高，引起胶凝；而结冰会使二氧化硅粒子聚集导致沉淀。
因此，硅溶胶必须密封在室温状态保存。
硅溶胶作为粘结剂利用的是第二种胶凝方式。
在硅溶胶的胶凝过程中，干燥前期胶粒以氢键形成毛细管网状结构；后期干燥主要是硅醇基脱水形成硅氧烷，联成空间网状结构。
硅溶胶的几个重要参数：
1、SiO2含量。
这是硅溶胶一个非常重要的参数。
硅溶胶制壳的强度（常温强度和高温强度、残留强度）基本上取决于硅溶胶的SiO2含量。
SiO2含量越高，型壳的强度越大。
一般熔模精密铸造所用硅溶胶为SiO2含量为30%的硅溶胶。
根据产品结构以及铸件材质，硅溶胶二氧化硅含量可以稀释至最低为20%。
手册上建议铝合金铸件面层硅溶胶可以稀释至25%，背层可以到20%。
二氧化硅含量也是硅溶胶产生胶凝的一个因素，有一个资料上介绍常规30%的硅溶胶由于水分蒸发致使硅溶胶二氧化硅含量达到34%-36%，就有可能引起硅溶胶涂料老化变质，失去粘结性能。
这也是硅溶胶涂料定时补水的由来，特别是面层浆的补水，显得特别重要。
2、Na2O含量。
钠离子是硅溶胶的稳定离子。
钠离子来自氧化钠。
所以，在硅溶胶中钠离子是作为稳定剂的。
但是，由于在硅溶胶中胶粒优先吸附钠离子，所以，钠离子含量高时会降低胶粒带电量，也会导致胶粒之间的排斥力减小，间接会导致硅溶胶的稳定性下降。
因此，钠离子含量不能太高，这也就是在硅溶胶参数中Na2O含量较少的依据。
