硅酸盐水泥熟料中的四种矿物成分的分子
土木工程材料试题及答案4
名词解释（每题2分，共12分）1.堆积密度是指粉状或粒状材料在堆积状态下，单位体积的质量。
2、水泥活性混合材料是指磨成细粉后，与石灰或与石灰和石膏拌和在一起，并加水后，在常温下，能生成具有胶凝性水化产物，既能在水中，又能在空气中硬化的混和材料。
3.砂浆的流动性是指砂浆在自重或外力的作用下产生流动的性质。
4、混凝土立方体抗压强度标准值是指按标准方法制作和养护的边长为150mm 的立方体试件，在28d 龄期，用标准试验方法测得的强度总体分布中具有不低于95 ％保证率的抗压强度值。
5、钢材的冷弯性是指刚才在常温下承受弯曲变形的能力。
6、石油沥青的针入度是指在规定温度25 ℃条件下，以规定重量100g 的标准针，经历规定时间5s 贯入试样中的深度。
1．表观密度：材料在自然状态下，单位体积内的质量。
2．普通硅酸盐水泥：由硅酸盐水泥熟料、6%—15%混材料和适量石膏磨细制成的水硬性胶凝材料，称普通硅酸盐水泥。
3．碱骨料反应：水泥混凝土中水泥的碱与某些碱活性骨抖发生化学反应，可引起混凝土产生膨胀、开裂甚至破坏，这种化学反应称为碱一骨料反应。
4．钢的冷弯性能：冷弯性能是钢材在常温条件下承受的弯曲变形的能力。
5．沥青的温度敏感性：沥青的粘性和塑性随温度的升降而变化的性能。
解答题1. 某框架结构工程现浇钢筋混凝土梁，混凝土设计强度等级为c30，施工要求混凝土拥落度为30～50mm，根据施工单位历史资料统计，混凝土强度标准差σ=5mpa。
可供应以下原材料：水泥：p.o42.5普通硅酸盐水泥，水泥密度为ρc=3.log/cm3，水泥的富余系数为1.08；中砂：级配合格，砂子表观密度ρ0s=2.60g/cm3；石子：5～30mm碎石，级配合格，石子表观密度ρ0g=2.65g/cm3。
设计要求：(1) 混凝土计算配合比；(2) 若经试配混凝土的工作性和强度等均符合要求，无需作调整。
又知现场砂子含水率为 3%，石子含水率为1%，试计算混凝土施工配合比。
水泥的基本性能
硅酸盐水泥熟料的矿物组成1、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。
硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。
2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。
硅酸二钙是决定硅酸盐水泥后期强度的矿物。
3、铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。
铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。
由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物”。
4、铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。
由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”。
硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。
掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O。
2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号P·S。
3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P·P。
4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥（简称粉煤灰水泥）,代号P·F。
5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P·C。
除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。
白色硅酸盐水泥的化学成分和结构分析

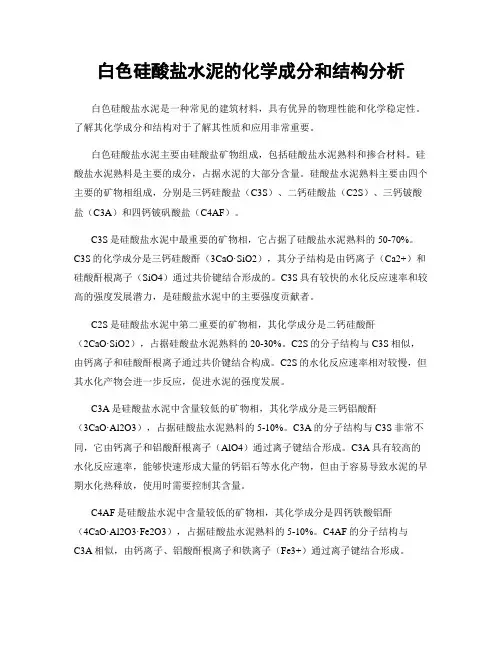

白色硅酸盐水泥的化学成分和结构分析白色硅酸盐水泥是一种常见的建筑材料，具有优异的物理性能和化学稳定性。
了解其化学成分和结构对于了解其性质和应用非常重要。
白色硅酸盐水泥主要由硅酸盐矿物组成，包括硅酸盐水泥熟料和掺合材料。
硅酸盐水泥熟料是主要的成分，占据水泥的大部分含量。
硅酸盐水泥熟料主要由四个主要的矿物相组成，分别是三钙硅酸盐（C3S）、二钙硅酸盐（C2S）、三钙铍酸盐（C3A）和四钙铍矾酸盐（C4AF）。
C3S是硅酸盐水泥中最重要的矿物相，它占据了硅酸盐水泥熟料的50-70%。
C3S的化学成分是三钙硅酸酐（3CaO·SiO2），其分子结构是由钙离子（Ca2+）和硅酸酐根离子（SiO4）通过共价键结合形成的。
C3S具有较快的水化反应速率和较高的强度发展潜力，是硅酸盐水泥中的主要强度贡献者。
C2S是硅酸盐水泥中第二重要的矿物相，其化学成分是二钙硅酸酐（2CaO·SiO2），占据硅酸盐水泥熟料的20-30%。
C2S的分子结构与C3S相似，由钙离子和硅酸酐根离子通过共价键结合构成。
C2S的水化反应速率相对较慢，但其水化产物会进一步反应，促进水泥的强度发展。
C3A是硅酸盐水泥中含量较低的矿物相，其化学成分是三钙铝酸酐（3CaO·Al2O3），占据硅酸盐水泥熟料的5-10%。
C3A的分子结构与C3S非常不同，它由钙离子和铝酸酐根离子（AlO4）通过离子键结合形成。
C3A具有较高的水化反应速率，能够快速形成大量的钙铝石等水化产物，但由于容易导致水泥的早期水化热释放，使用时需要控制其含量。
C4AF是硅酸盐水泥中含量较低的矿物相，其化学成分是四钙铁酸铝酐（4CaO·Al2O3·Fe2O3），占据硅酸盐水泥熟料的5-10%。
C4AF的分子结构与C3A相似，由钙离子、铝酸酐根离子和铁离子（Fe3+）通过离子键结合形成。
C4AF对水化反应的贡献相对较小，但在低温下可以通过碳酸化反应产生阳离子型凝胶，增强与其他成分的结合。
水泥熟料组成及特性
School of Highway, Chang’an University
长安大学公路学院
第四节 水泥熟料组成及特性
③C3A结构特征
结构中的铝离子、钙离子具有较高活性； 结构中存在较大的“空穴”，水化速度快。
School of Highway, Chang’an University
长安大学公路学院
第四节 水泥熟料组成及特性
④C4AF结构特征
C4AF也称才利特或C矿。在透射光下，呈黄 褐色或褐色的晶体，有很高的折射率。其结 构特征为： 高温时形成一种固溶体，在铝原子取代铁 原子时引起晶格稳定性降低。
School of Highway, Chang’an University
长安大学公路学院
School of Highway, Chang’an University
大的水化速度。
长安大学公路学院
第四节 水泥熟料组成及特性
②C2S结构特征
C2S称为贝利特或简称B矿（因为没有纯的C2S ，固溶有MgO，Al2O3，Fe2O3 等） 。 C2S有4种晶型，在2130℃下烧至熔融为α型，1420°C为α′型，温度降至 675℃转变为β型，降到300~400℃转变为γ型。 强度以α型最高，以后随温度降低和晶型转变而降低，到γ型几乎没有强度， 体积膨胀10％，造成熟料粉化。
C4AF---呈棱柱状或圆粒状，反光能力强，在反光镜下呈亮白色，称为白色中间相。
School of Highway, Chang’an University长安大学公路学院来自第四节 水泥熟料组成及特性
①C3S结构特征
C3S称为阿利特或简称A矿（因为没有纯的C3S ，固
溶有MgO，Al2O3，Fe2O3 等）。其晶体断面 为六角形和棱柱形。
硅酸盐水泥熟料中四种矿物成分的分子式
硅酸盐水泥熟料中四种矿物成分的分子式硅酸盐水泥熟料是一种重要的建筑材料，其主要成分是四种矿物，包括三钙硅酸盐（C3S）、二钙硅酸盐（C2S）、三钙铝酸盐（C3A）和四钙铝酸盐（C4AF）。
这些矿物的分子式和性质对水泥的性能有着重要影响。
本文将详细介绍这四种矿物的分子式、结构和性质。
一、三钙硅酸盐（C3S）1. 分子式：Ca3SiO52. 结构：三钙硅酸盐是由三个氧化钙离子和一个硅酸根离子组成的。
其晶体结构为立方晶系，每个氧化钙离子都被六个硅酸根离子所包围。
在水泥生产过程中，三钙硅酸盐是最常见的矿物之一，占据了约50%的比例。
3. 性质：三钙硅酸盐具有较高的活性和强度，它可以在水中迅速反应生成水化产物，并且可以形成坚实的胶凝体。
此外，三钙硅酸盐的结构稳定性较高，能够在高温下保持其结构完整性。
二、二钙硅酸盐（C2S）1. 分子式：Ca2SiO42. 结构：二钙硅酸盐是由两个氧化钙离子和一个硅酸根离子组成的。
其晶体结构为四方晶系，每个氧化钙离子都被四个硅酸根离子所包围。
在水泥生产过程中，二钙硅酸盐占据了约25%的比例。
3. 性质：与三钙硅酸盐相比，二钙硅酸盐的反应速度较慢，但其水化产物的强度较高。
此外，二钙硅酸盐可以在低温下形成水化产物，并且具有较好的耐久性。
三、三钙铝酸盐（C3A）1. 分子式：Ca3Al2O62. 结构：三钙铝酸盐是由三个氧化钙离子和两个氧化铝离子组成的。
其晶体结构为六方晶系，在水泥生产过程中占据了约10%的比例。
3. 性质：三钙铝酸盐具有较高的反应性，可以在短时间内迅速反应生成水化产物。
此外，三钙铝酸盐还可以与硫酸钙等其他物质反应生成硬化物，但其水化产物的强度较低。
四、四钙铝酸盐（C4AF）1. 分子式：Ca4Al2Fe2O102. 结构：四钙铝酸盐是由四个氧化钙离子、两个氧化铝离子和两个氧化铁离子组成的。
其晶体结构为六方晶系，与三钙铝酸盐相似，在水泥生产过程中占据了约10%的比例。
硅酸盐水泥熟料的主要矿物成分
硅酸盐水泥熟料的主要矿物成分1. 硅酸盐水泥简介嘿，朋友们，今天我们来聊聊硅酸盐水泥，听起来高大上吧？其实它就是我们建筑里常用的一种水泥，像是建筑界的“老大哥”。
无论是高楼大厦，还是小桥流水，基本上都离不开它。
硅酸盐水泥的好处就是强度高、耐久性强，而且容易和各种材料搭配，真是“好东西，不用白不用”。
2. 熟料的角色2.1 什么是熟料？好啦，接下来我们说说熟料。
熟料就是在水泥生产过程中，经过高温煅烧后得到的颗粒状物质，听起来是不是有点神秘？它其实就是水泥的“灵魂”，没有它，水泥可就成了“无源之水”。
熟料的形成需要在1400℃到1600℃的高温下熔融、凝固，想想这过程，多么像在炼狱里修炼成仙啊。
2.2 熟料的组成那熟料到底包含哪些矿物成分呢？哎呀，这里就得引入我们的主角们啦：铝酸钙、硅酸钙和铁酸钙。
这些家伙就像水泥界的“三剑客”，各有各的本事。
3. 主要矿物成分3.1 硅酸钙首先来说说硅酸钙，这位“老大”可是水泥中的明星。
它分为两种，分别是C2S（二硅酸钙）和C3S（三硅酸钙）。
C3S在硬化过程中可迅速释放出热量，就像是给水泥“打了鸡血”，让它变得坚固。
C2S则是慢慢发力，耐久性特别好，能在漫长的岁月中坚守岗位，真是个踏实的好同志。
3.2 铝酸钙接下来，铝酸钙来登场。
它的化学式是C3A（三铝酸钙），这个家伙对水泥的早期强度可有着显著影响。
但是，铝酸钙的脾气有点怪，跟水反应时可会释放出热量，所以在水泥中得小心使用，别让它一时冲动，搞得大家手忙脚乱。
3.3 铁酸钙最后就是铁酸钙了，C4AF（四铁酸钙）这位兄弟的出现可为水泥增添了一抹“黑色幽默”。
它虽然在水泥中的比例不大，但可千万别小看它，铁酸钙的存在不仅能提升水泥的抗压强度，还能让水泥的颜色更好看，简直就是“黑马”。
4. 总结好了，亲爱的朋友们，今天关于硅酸盐水泥熟料的主要矿物成分就聊到这里。
硅酸钙、铝酸钙和铁酸钙这三位矿物成分，宛如水泥界的三位英雄，齐心协力，共同推动着建筑事业的发展。
第四章 硅酸盐水泥熟料矿物组成
氧化物 缩写符号 普通名称 质量分数/%
CaO
SiO2 Al2O3
C
S A
氧化钙
二氧化硅 氧化铝
64.67
21.03 6.16
Fe2O3
无机非金属材料工学 硅酸盐水泥熟料 31
C3A的性质
密度：3.04g/cm3
X-射线衍射特征谱三强线： 2.69(100)、1.555(34)、1.905(31) 断面外形呈不规则小颗粒状、点滴状
反光能力弱，反光镜下呈暗灰色，黑色中间相
无机非金属材料工学 硅酸盐水泥熟料 32
C3A的水硬特性
水化迅速，凝结迅速，水化热大，易急凝；
24
比重
无机非金属材料工学 硅酸盐水泥熟料
不同氧化物对C2S晶型的影响
C2S的固溶特性和贝利特
贝利特(belite)：熟料中-C2S的固溶体，B矿 贝利特中常见的固溶物质： Al2O3：1.10-2.60、Fe2O3：0.40-2.20、MgO： 0.20-0.60 K2O：0.30-1.00、Na2O：0.20-1.00 P2O5：0.10-0.30、TiO2：0.10-0.30
MgO K2O
F
M K
氧化铁
氧化镁 碱 三氧化硫 二氧化碳 水
2.58
2.62 0.61
Na2OSO3 CO2 H2ON S0.34
2.03 4
C
H
硅酸盐水泥熟料矿物组成
CaO-SiO2-Al2O3系统中的水泥区
5
硅酸盐水泥熟料矿物组成
硅酸盐水泥的组成及配料计算
和晶型。
硅酸三钙加水调和后，初凝≥45min，终凝≤12h。 水化较快。 硅酸三钙可产生较高的强度，且强度发展比较快，早期强度 较高，且强度增进率较大，28d强度可以达到一年强度的70~ 80%。 硅酸三钙水化热较高，抗水性较差。 硅酸三钙固溶体晶体尺寸和发育程度会影响其反应能力。
黑色中间相——C3A固溶体。
在偏光显微镜下反光能力弱， 一般称为黑
色中间相。
C3A和C4AF在煅烧中的作用
铁铝酸四钙和铝三钙在煅烧过程中熔融成液相，又称
熔剂矿物，可以促进硅酸三钙的顺利形成。 如果物料中熔剂矿物过少，易生烧，氧化钙不易被吸收
完全，导致熟料中游离氧化钙增加，影响熟料质量，降
低窑的产量，增加燃料消耗。 如果熔剂矿物过多，在立窑内易结大块，结炉瘤；在回 粘度的影响？ 转窑内易结大块，甚至结圈等。 液相的粘度，随C3A／C4AF比而增减。
硅酸二钙C2S
铝酸三钙C3A 铝酸一钙CA 二铝酸一钙CA2 七铝酸十二钙 C12A7 钙铝黄长石C2AS 六铝酸一钙CA6
硅酸三钙C3S
纯C3S只在2065~1250℃温度范围内稳定。 随着温度的降低，C3S在不同温度下存在多晶转变。 硅酸三钙可以固溶少量的其它氧化物，将影响它的反应能力
一次游离氧化钙 因配料不当、生料过粗或煅烧不 （一次f-CaO） 良，尚未与S、A、F反应而残留 的CaO
呈“死烧状 态”，结构 致密，
大
二次游离氧化钙 （二次f-CaO） 熟料慢冷或还原气氛下，C3S分 解而形成的
经过高温， 水化较慢
较大
方镁石
方镁石——系游离状态的氧化镁晶体。
氧化镁的作用：熟料含有少量氧化镁时，能降低熟料液相 生成温度，增加液相数量，降低液相粘，有利于熟 料形成，还能改善熟料色泽。 方镁石性质：方镁石的水化比游离氧化钙更为缓慢； 水化生成氢氧化镁时，体积膨胀148％，也会 导致安定性不良。水化时会导致安定性不良。 方镁石膨胀的严重程度与其含量、晶体尺寸等都有关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅酸盐水泥熟料中的四种矿物成分的分子
硅酸盐水泥熟料是由多种矿物成分组成的，其中包括四种主要的矿物
成分：三钙硅酸盐（C3S）、双钙硅酸盐（C2S）、三钙铝酸盐（C3A）和四钙铝酸盐（C4AF）。
这些矿物成分对水泥的性能和特性有着重要影响。
下面将详细介绍这四种矿物成分的分子结构。
1. 三钙硅酸盐（C3S）
三钙硅酸盐是水泥中最主要的矿物成分之一，占据了大约50%至60%的比例。
其化学式为Ca3SiO5，由氧化钙、氧化硅和氧原子组成。
三
钙硅酸盐在高温下形成，其晶体结构为正交晶系。
每个晶胞中含有两
个不同的晶体结构单元：六面体的Ca2+离子和四面体的SiO4基团。
2. 双钙硅酸盐（C2S）
双钙硅酸盐是水泥中第二主要的矿物成分，占据了大约20%至30%的比例。
其化学式为Ca2SiO4，由氧化钙和氧化硅组成。
双钙硅酸盐在
高温下形成，其晶体结构为三方晶系。
每个晶胞中含有两个不同的晶
体结构单元：六面体的Ca2+离子和四面体的SiO4基团。
3. 三钙铝酸盐（C3A）
三钙铝酸盐是水泥中第三主要的矿物成分，占据了大约5%至10%的
比例。
其化学式为Ca3Al2O6，由氧化钙和氧化铝组成。
三钙铝酸盐
在高温下形成，其晶体结构为六方晶系。
每个晶胞中含有两个不同的
晶体结构单元：六面体的Ca2+离子和四面体的AlO4基团。
4. 四钙铝酸盐（C4AF）
四钙铝酸盐是水泥中第四主要的矿物成分，占据了大约5%至10%的
比例。
其化学式为Ca4Al2Fe2O10，由氧化钙、氧化铝和氧化铁组成。
四钙铝酸盐在高温下形成，其晶体结构为六方晶系。
每个晶胞中含有
两个不同的晶体结构单元：六面体的Ca2+离子和四面体的AlO4基团、FeO4基团。
总之，硅酸盐水泥熟料中的四种主要矿物成分分别是三钙硅酸盐
（C3S）、双钙硅酸盐（C2S）、三钙铝酸盐（C3A）和四钙铝酸盐（C4AF）。
这些矿物成分在高温下形成，其晶体结构各不相同，但都包含氧化钙和氧化硅或氧化铝等元素。
这些矿物成分对水泥的性能和
特性有着重要影响，因此了解它们的分子结构对于理解水泥的性质和
应用具有重要意义。
