《桥梁施工》教案
《桥梁施工》教案

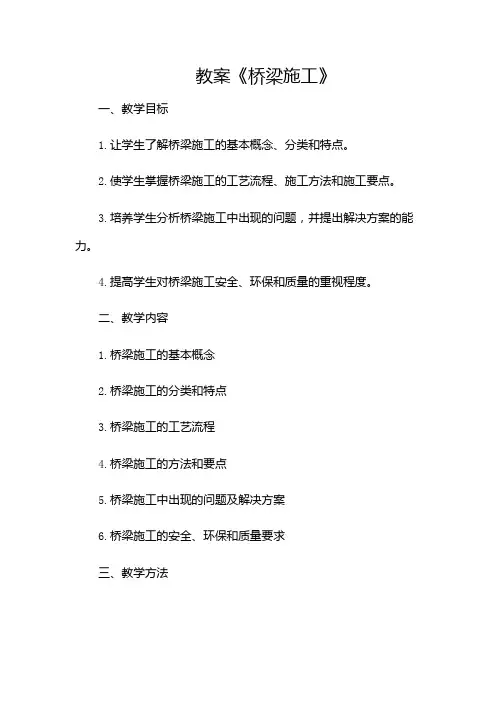

教案《桥梁施工》一、教学目标1.让学生了解桥梁施工的基本概念、分类和特点。
2.使学生掌握桥梁施工的工艺流程、施工方法和施工要点。
3.培养学生分析桥梁施工中出现的问题，并提出解决方案的能力。
4.提高学生对桥梁施工安全、环保和质量的重视程度。
二、教学内容1.桥梁施工的基本概念2.桥梁施工的分类和特点3.桥梁施工的工艺流程4.桥梁施工的方法和要点5.桥梁施工中出现的问题及解决方案6.桥梁施工的安全、环保和质量要求三、教学方法1.讲授法：讲解桥梁施工的基本概念、分类、特点、工艺流程、方法和要点。
2.案例分析法：分析桥梁施工中出现的问题及解决方案。
3.讨论法：讨论桥梁施工的安全、环保和质量要求。
4.实践操作法：组织学生参观桥梁施工现场，了解实际施工过程。
四、教学过程1.导入新课通过展示桥梁图片，引导学生关注桥梁施工，激发学生学习兴趣。
2.讲解桥梁施工的基本概念、分类和特点（1）基本概念：桥梁施工是指在河流、山谷、道路等障碍物上建设桥梁的过程。
（2）分类：按施工方法可分为现浇法、预制安装法、悬臂施工法等。
（3）特点：施工环境复杂，施工技术要求高，安全风险大。
3.讲解桥梁施工的工艺流程（1）前期准备：勘察设计、招投标、施工组织设计等。
（2）施工阶段：基础施工、墩台施工、梁部施工、桥面施工等。
（3）验收阶段：质量验收、安全验收、环保验收等。
4.讲解桥梁施工的方法和要点（1）现浇法：现场支模、浇筑混凝土、养护等。
（2）预制安装法：预制构件、运输、吊装、拼接等。
（3）悬臂施工法：搭设支架、分段浇筑、悬臂推进等。
5.分析桥梁施工中出现的问题及解决方案（1）问题：如地质条件复杂、施工环境恶劣、技术难题等。
（2）解决方案：采用新技术、新工艺、新材料，加强施工管理等。
6.讨论桥梁施工的安全、环保和质量要求（1）安全要求：加强安全防护设施，提高施工人员安全意识。
（2）环保要求：减少施工过程中的噪音、粉尘、废水等污染。
（3）质量要求：严格把控施工质量，确保桥梁使用寿命。
桥梁施工课程设计完整版
桥梁施工课程设计完整版一、教学目标本课程旨在让学生了解桥梁施工的基本原理和技术，掌握桥梁施工的主要方法和步骤，培养学生的实践能力和创新精神。
知识目标：使学生了解桥梁的分类、构造和设计原理，掌握桥梁施工的基本工艺和方法，了解桥梁施工中的质量控制和安全防护措施。
技能目标：使学生能够运用所学知识进行桥梁施工的分析和设计，具备桥梁施工图的阅读和理解能力，能够进行桥梁施工的现场管理和。
情感态度价值观目标：培养学生对桥梁工程事业的热爱和敬业精神，提高学生的社会责任感和团队合作意识，使学生具备良好的职业道德和行为规范。
二、教学内容本课程的教学内容主要包括桥梁施工的基本原理、施工工艺、施工设备和施工管理等方面。
1.桥梁施工的基本原理：包括桥梁的分类、构造和设计原理，桥梁施工的流程和步骤。
2.桥梁施工工艺：包括桥梁基础施工、桥梁上部结构施工、桥梁下部结构施工、桥梁装饰施工等。
3.桥梁施工设备：包括桥梁施工所使用的机械设备、仪器仪表和工具。
4.桥梁施工管理：包括桥梁施工的项目管理、质量控制、安全管理等方面的内容。
三、教学方法本课程采用讲授法、案例分析法、实验法等多种教学方法，以激发学生的学习兴趣和主动性。
1.讲授法：通过教师的讲解，使学生了解和掌握桥梁施工的基本原理和知识。
2.案例分析法：通过分析实际案例，使学生了解桥梁施工的实际情况，提高学生的实践能力。
3.实验法：通过实验，使学生了解桥梁施工工艺和设备的使用，提高学生的实践能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。
1.教材：选用权威、实用的桥梁施工教材，为学生提供系统的学习资料。
2.参考书：提供相关的桥梁施工参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的课件和教学视频，提高学生的学习兴趣。
4.实验设备：配备齐全的实验设备，为学生提供实践学习的条件。
五、教学评估本课程的评估方式包括平时表现、作业、考试等多种形式，以全面、客观、公正地评价学生的学习成果。
桥梁工程施工讲PPT学习教案
5.2桥梁施工方法的选择
3.沉井基础 沉井基础是一种断面和刚度均比桩大得多的筒状结构，
施工时在现场重复交替进行构筑和开挖井内土方，使之沉 落到预定的地基上。在岸滩或浅水中建造沉井时，可采用 “筑岛法”施工；在深水中建造时，则可采用浮式沉井。 沉井基础施工的难点在于沉井的下沉，沉井下沉主要是 要求通过从井孔内除土，减小刃脚正面阻力及沉井内壁摩 阻力后，依靠其自重下沉。沉井下沉的方法可分为排水开 挖下沉和不排水开挖下沉。另外还有压重、高压射水、炮 震，降低井内水位减小浮力以增加沉井的有效自重，采用 泥浆润滑套或空气幕等一些沉井下沉的辅助施工方法。
打钢板桩或采用集水坑用水泵排水、深井排水及井点 降水等方法使地下水位降低至开挖面以下，以使开挖工 作能在干燥的状态下进行。
用化学灌浆法及围幕法（冻结法、硅化法、水泥灌浆 法和沥青灌浆法等）进行止水。但扩大基础的各种施工 方法都有各自的制约条件，因此在选择时应特别注意。
第8页/共25页
5.2桥梁施工方法的选择
该法最适用于峡谷、水深流急、通航河道和跨线桥等 地形特殊的情况，具有工艺简单、操作安全、所需设 备少、成本低、速度快等特点。
转体法分平转和竖转两种施工方法，施工中又分为 有平衡重和无平衡重两种方式。
第19页/共25页
5.2桥梁施工方法的选择
2.劲性骨架法
Байду номын сангаас
以钢骨架作为拱圈的劲性拱架，采用现浇混凝土包裹
2
第1页/共25页
5.1 桥梁工程概 述
桥 梁 有 上部 结构、 下部结 构、支 座和附 属设施 四个基 本部分 组成。 图5-1为 一座公 路梁式 桥的概 貌，涉 及一般 桥梁工 程的几 个主要 名词解 释如下 ： 上 部 结 构 （ 或称 桥跨结 构）， 是在线 路中断 时跨越 障碍的 主要承 重结构 ，是桥 梁支座 以上（ 无铰拱 起拱线 或刚架 主梁底 线以上 ）桥跨 结构的 总称。
《桥梁施工》教案
1、我国桥梁有过辉煌的历史。赵州桥：第十二个“国际土木工程里程碑”
2、18C以后，欧洲进入工业社会，铁路桥梁。
3、20C初，美国高速公路和城市交通建设，中小跨度钢筋砼桥、大跨度钢桁架桥、钢拱桥、钢悬索桥(金门大桥)。30N首创拱桥“米兰法”无支架工艺。
4、二战后，德日崛起，斜拉桥初露锋芒。1953年首创挂篮悬臂浇筑工艺，PC梁桥突破100m。
构造：由主索、天线滑车、起重索、牵引索、起重及牵引绞车、主索地锚、塔架、风缆、主索平衡滑轮、电动卷扬机、手摇绞车、链滑车及各种滑轮等部件组成。在吊装拱桥时，缆索吊装系统除了上述各部件外，还有扣索、扣索排架、扣索地锚、扣索绞车等部件。
种类：固定式、移动式(平移式、辐射式)
6、汽车吊
特点：埋深大、整体性强、稳定性好、刚度大、受荷大
6、地下连续墙基础
工艺：深槽开挖、安放接头管、吊装钢筋笼、浇筑水下砼、拔出接头管、完成单元墙
二、桥梁上部结构施工
1、就地浇筑法
定义：是在桥位处搭设支架，在支架上浇筑桥体混凝土，达到强度后拆除模板、支架。
优点：无需预制场地，不需要大型起吊、运输设备，主筋可不中断，整体性好。
5)其他。钢筋模板钻孔泥浆浮运等
第二节、常备式结构及应用
一、万能杆件
定义：拼装式钢脚手架，是用角钢制成的可拼装为节间距2m×2m的桁架杆件。
特点：通用性强、标准件，装拆、运输方便，利用率高，可拼装成多种形式，可作为墩台、索塔施工脚手架
构件的类型：
1、杆件：拼装时组成桁架的弦杆、腹杆、斜撑
2、连接板：有各种规格，可将弦杆、腹杆、斜撑等连接成需要的各种形状
5、20C60N，欧美高速公路高潮，PC技术高峰期(夹片锚、镦头锚、悬拼工艺)。斜拉桥发展的第一个高峰期(从铆钉到高强螺栓，从钢桥面到砼桥面)。
桥梁工程施工_教案
教案：桥梁工程施工课程目标：1. 了解桥梁工程施工的基本流程和关键技术。
2. 掌握桥梁工程中的常见施工方法和安全措施。
3. 能够分析桥梁工程施工中的问题和解决方案。
教学内容：1. 桥梁工程施工的基本流程2. 桥梁工程中的常见施工方法3. 桥梁工程施工中的安全措施4. 桥梁工程施工案例分析教学步骤：一、导入（5分钟）1. 引入桥梁工程施工的话题，展示一些典型的桥梁工程图片，激发学生的兴趣。
2. 提问：什么是桥梁工程施工？桥梁工程施工的目的是什么？二、基本流程（15分钟）1. 介绍桥梁工程施工的基本流程，包括前期准备、施工设计、施工组织、施工实施和竣工验收等阶段。
2. 讲解每个阶段的主要工作内容和注意事项。
三、常见施工方法（20分钟）1. 介绍桥梁工程中的常见施工方法，包括桩基施工、墩台施工、桥梁主体结构施工等。
2. 讲解每种施工方法的技术要点和应用场景。
四、安全措施（15分钟）1. 介绍桥梁工程施工中的安全措施，包括施工现场安全管理、个人防护装备使用、施工机械安全等。
2. 分析安全事故的原因和预防措施。
五、案例分析（15分钟）1. 分析一个典型的桥梁工程施工案例，包括施工流程、施工方法和安全措施等。
2. 让学生通过案例分析，深入了解桥梁工程施工的实际情况。
六、总结与反思（10分钟）1. 总结本节课的主要内容和知识点。
2. 让学生反思桥梁工程施工中的关键环节和安全意识。
教学评价：1. 课堂讲解的清晰度和连贯性。
2. 学生参与讨论和案例分析的积极性和主动性。
3. 学生对桥梁工程施工流程和安全措施的掌握程度。
教学资源：1. 桥梁工程施工的相关教材和参考资料。
2. 桥梁工程施工的图片和视频资料。
3. 桥梁工程施工案例分析的案例资料。
教学建议：1. 在讲解桥梁工程施工的基本流程时，可以结合具体的桥梁工程案例进行讲解，让学生更直观地了解施工过程。
2. 在讲解桥梁工程中的常见施工方法时，可以邀请具有实际经验的工程师进行讲解，让学生了解施工中的实际操作和技术要点。
《桥梁施工》教案
《桥梁施工》教案一、教学目标1、让学生了解桥梁施工的基本流程和主要施工方法。
2、使学生掌握桥梁施工中常见的施工技术和注意事项。
3、培养学生的工程思维和实际操作能力。
二、教学重难点1、重点（1）桥梁基础施工的方法和要点。
（2）桥梁上部结构施工的工艺流程。
2、难点（1）如何理解和掌握不同类型桥梁的施工特点和差异。
（2）桥梁施工中的质量控制和安全管理。
三、教学方法1、课堂讲授：通过讲解和多媒体展示，让学生对桥梁施工有初步的认识。
2、案例分析：结合实际工程案例，分析桥梁施工中的问题和解决方案。
3、小组讨论：组织学生分组讨论，激发学生的思维和团队合作能力。
四、教学过程（一）导入（约 10 分钟）通过展示一些著名桥梁的图片或视频，如港珠澳大桥、杭州湾跨海大桥等，引发学生的兴趣，提问学生对桥梁施工的了解程度，从而引出本节课的主题——桥梁施工。
（二）桥梁施工概述（约 20 分钟）1、介绍桥梁的分类，如梁桥、拱桥、悬索桥、斜拉桥等，以及它们在结构和受力方面的特点。
2、讲解桥梁施工的发展历程和现状，让学生了解桥梁施工技术的不断进步和创新。
（三）桥梁基础施工（约 30 分钟）1、介绍桥梁基础的类型，如桩基础、扩大基础、沉井基础等。
2、详细讲解桩基础的施工方法，包括灌注桩和预制桩的施工工艺流程、施工设备和质量控制要点。
3、以实际案例分析桩基础施工中可能遇到的问题及解决方法，如桩身倾斜、断桩等。
（四）桥梁墩台施工（约 25 分钟）1、讲解桥梁墩台的类型和构造。
2、介绍墩台施工的方法，如模板工程、钢筋工程和混凝土工程的施工要点。
3、强调墩台施工中的垂直度控制和外观质量要求。
（五）桥梁上部结构施工（约 40 分钟）1、梁桥上部结构施工（1）讲解预制梁的制作和安装方法，包括先张法和后张法预应力混凝土梁的施工工艺。
（2）介绍现浇梁的施工方法，如支架法、移动模架法等。
2、拱桥上部结构施工（1）讲解拱圈的砌筑或浇筑方法。
（2）介绍拱上结构的施工顺序和要点。
桥梁工程施工__教案
教案：桥梁工程施工教学目标：1. 了解桥梁工程施工的基本流程和施工技术。
2. 掌握桥梁工程中的主要施工方法和施工要点。
3. 能够分析桥梁工程施工中的安全问题和质量控制。
教学内容：1. 桥梁工程施工的基本流程。
2. 桥梁工程中的主要施工方法。
3. 桥梁工程施工中的安全问题和质量控制。
教学准备：1. 教学PPT。
2. 相关教材或参考资料。
教学过程：一、导入（5分钟）1. 引导学生思考桥梁工程施工的重要性和复杂性。
2. 提问学生对桥梁工程施工的初步了解和认识。
二、基本流程（15分钟）1. 介绍桥梁工程施工的基本流程，包括前期准备、施工设计、施工组织、施工实施和竣工验收等步骤。
2. 强调每个步骤的重要性和相互关联。
三、主要施工方法（20分钟）1. 介绍桥梁工程中的主要施工方法，包括桩基施工、墩台施工、桥梁主体结构施工等。
2. 详细讲解每种施工方法的施工工艺和施工要点。
3. 通过实际案例分析，让学生了解不同施工方法的适用场景和优缺点。
四、安全问题和质量控制（15分钟）1. 分析桥梁工程施工中的安全问题，包括高处作业、机械设备使用、临时结构稳定等。
2. 强调安全措施的制定和执行的重要性。
3. 介绍桥梁工程施工中的质量控制方法，包括原材料检测、施工过程监控、验收标准等。
4. 强调质量控制的关键性和持续性。
五、案例分析（10分钟）1. 提供一些桥梁工程施工的案例，让学生分析其中的施工方法和安全问题。
2. 引导学生通过讨论和思考，提出改进意见和建议。
六、总结和展望（5分钟）1. 总结桥梁工程施工的主要内容和要点。
2. 强调桥梁工程施工中的安全问题和质量控制的重要性。
3. 鼓励学生继续学习和研究桥梁工程施工的相关知识。
教学评价：1. 学生对桥梁工程施工的基本流程和施工技术的掌握程度。
2. 学生对桥梁工程施工中的安全问题和质量控制的理解和应用能力。
3. 学生通过案例分析提出改进意见和建议的创造性思维能力。
桥梁工程施工认识教案
教学目标：1. 了解桥梁工程的基本概念和组成结构。
2. 熟悉桥梁工程施工的基本流程和关键技术。
3. 培养学生对桥梁工程安全的认识，提高安全意识。
4. 增强学生对桥梁工程专业的兴趣和热爱。
教学对象：土木工程专业学生教学时长：2课时教学资源：1. 多媒体课件2. 桥梁工程相关图片和视频3. 桥梁工程施工技术资料教学过程：第一课时一、导入1. 引导学生思考：桥梁在我们生活中有什么作用？桥梁有哪些类型？2. 学生自由发言，教师总结并引入本节课的主题。
二、桥梁工程基本概念1. 桥梁的定义：桥梁是连接两个或多个地区的结构，使交通得以通行。
2. 桥梁的组成：桥梁主要由桥跨结构、桥墩、桥台、基础等部分组成。
3. 桥梁的类型：梁桥、拱桥、悬索桥、斜拉桥等。
三、桥梁工程施工基本流程1. 工程准备：勘察设计、施工组织设计、材料设备准备等。
2. 基础施工：桩基施工、承台施工、墩台施工等。
3. 桥跨结构施工：梁板预制、安装、桥面系施工等。
4. 体系转移与结构连续：临时支座设置、预应力张拉、压浆等。
5. 桥梁附属结构施工：伸缩缝、排水系统、防撞护栏等。
四、桥梁工程施工关键技术1. 钢筋混凝土施工技术：钢筋加工、模板安装、混凝土浇筑、养护等。
2. 预应力混凝土施工技术：预应力筋张拉、压浆、锚具安装等。
3. 桥梁基础施工技术：桩基施工、承台施工、墩台施工等。
4. 桥梁桥跨结构施工技术：梁板预制、安装、桥面系施工等。
第二课时一、桥梁工程安全认识1. 桥梁工程施工安全的重要性。
2. 桥梁工程施工中的安全隐患及预防措施。
3. 施工人员的安全意识培养。
二、桥梁工程施工案例分析1. 桥梁工程典型事故案例分析。
2. 从案例分析中总结桥梁工程施工中的安全经验。
三、课堂讨论1. 学生分组讨论：桥梁工程施工过程中可能遇到的问题及解决方法。
2. 各组汇报讨论成果，教师点评。
四、总结与作业1. 总结本节课所学内容，强调桥梁工程施工的关键技术和安全意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、桥梁工程施工的特点-—
1）施工生产的流动性和地区性
2)施工周期长、占用流动资金多
3)露天作业、水中作业、高空作业多
4）工程的单一性
5）施工生产组织的复杂性
种类：钢木混合构造龙门架、拐脚龙门架和装配式钢桥桁节 (贝雷)拼制的龙门架.
3、浮吊
定义：起重船或浮式起重机，在通航河流上建桥，浮吊船是重要的工作船。
分类：自航式、非自航式；回转式、非回转式(臂架固定式、臂架变幅式)
4、浮箱
5、缆索起重机
定义:缆索起重机适用于高差较大的垂直吊装和架空纵向运输的特种起重设备。
第二节、桥梁工程施工技术的发展概况
1、我国桥梁有过辉煌的历史。赵州桥:第十二个“国际土木工程里程碑"
2、18C以后，欧洲进入工业社会，铁路桥梁。
3、20C初,美国高速公路和城市交通建设，中小跨度钢筋砼桥、大跨度钢桁架桥、钢拱桥、钢悬索桥(金门大桥）。30N首创拱桥“米兰法”无支架工艺。
4、二战后，德日崛起，斜拉桥初露锋芒.1953年首创挂篮悬臂浇筑工艺，PC梁桥突破100m。
7、横移法施工
定义：在拟待安置结构的位置旁预制该结构物,并横向移运该结构物安置就位.
特点：支座位置不变，即没有改变结构体系。
适用：正常通车线路上的桥梁工程的换梁。
8、提升与浮运施工
定义:是一种采用竖向运动施工就位的方法
提升施工:在未来安置结构物以下的地面上预制该结构并把它提升就位
浮运施工:大型浮船将岸上预制桥梁移运至桥位安装就位的方法
3)悬索桥:桥梁皇后，由主缆、加劲梁、吊杆、主塔、锚碇构成。
分类:地锚式、自锚式、双链式
4）斜拉桥：由斜拉索、塔柱、主梁组成,较悬索桥经济、刚度大、空气动力性能好.
斜拉索：布置有单索面、双索面，形式有辐射形、竖琴形、扇形
塔柱:数量不一、形式多样
结构体系：悬浮体系、支承体系、塔梁固结体系、刚构体系、协作体系
特点：1)设备简单,施工费用低
2)结构整体性好
3)便于管理、改善条件、避免高空作业。模板设备周转使用,节段预制周期7d~lOd。
4)施工阶段与营运时期的粱的受力状态差别较大，用钢量较高；可采取临时墩、前导梁等措施以减小施工内力
5)宜用于中等跨径等截面梁
6、移动模架逐孔施工法
定义：使用一套设备从桥梁的一端逐孔施工，直到对岸
特点:1）不需支架,不影响通航通车,安全、可靠
2）施工环境、质量好，一套模架可多次周转使用，具有在预制场生产的优点
3)机械化、自动化程度高，上下部结构可以平行作业，缩短工期
4)每一施工梁段的长度取一孔梁长，接头位置选在桥梁受力较小的部位
5)移动模架设备投资大,施工准备和操作都较复杂
6)宜在跨径小于50m的多跨长桥上使用，如中等跨径PC连续梁
5、20C60N,欧美高速公路高潮,PC技术高峰期（夹片锚、镦头锚、悬拼工艺）。斜拉桥发展的第一个高峰期(从铆钉到高强螺栓,从钢桥面到砼桥面）。
6、20C70N,PC技术成熟期，斜拉桥由德国推广到欧美、加拿大、日本。法国出现PC斜拉桥。顶推工艺。
7、20C80N,日本丹麦兴建跨海工程,日本首创悬索桥平行钢丝股索技术。我国开始改革开放,广东掀起建桥高潮。
2、施工条件
工期、机具设备、架设时交通要求、临设、材料供应，经济核算
3、自然环境条件
山区或平原、地质条件、对河道的影响、运输线路的影响
4、社会环境影响
公害、景观、污染、桥下交通阻塞、公共道路的使用、建筑限界
桥梁结构类型与施工方法
简支梁桥
悬臂梁桥
T型刚构
连续梁桥
刚架桥
拱桥
组合体系桥
斜拉桥
悬索桥
现场浇筑法
特点：埋深大、整体性强、稳定性好、刚度大、受荷大
6、地下连续墙基础
工艺:深槽开挖、安放接头管、吊装钢筋笼、浇筑水下砼、拔出接头管、完成单元墙
二、桥梁上部结构施工
1、就地浇筑法
定义：是在桥位处搭设支架，在支架上浇筑桥体混凝土，达到强度后拆除模板、支架。
优点：无需预制场地,不需要大型起吊、运输设备，主筋可不中断，整体性好。
第三节、架设安装常用机具设备及应用
一、起重机具
1、扒杆
定义：扒杆是一种简单的起重吊装工具，可以用来升降重物，移动和架设桥梁等.
种类：独脚扒杆、人字扒杆、摇臂扒杆和悬臂扒杆。
2、龙门架(龙门扒杆、龙门吊机)
定义：是一种最常用的垂直起吊设备。
用途:通常设于构件预制场吊移构件；或设在桥墩顶、墩旁安装大梁构件.
1）梁式桥：桥型古老，结构形式不断演进。
2）拱式桥：在竖向荷载作用下产生水平推力的结构物。
按材料:石拱桥、钢筋砼拱桥、木拱桥、钢拱桥
按拱上建筑形式：实腹式、空腹式
按主拱轴线形:圆弧拱、抛物线拱、悬链线拱
按桥面位置：上承式、中承式、下承式
按我国工程习惯：石拱桥(砼)、双曲拱桥、钢筋砼箱型拱桥、钢筋砼肋拱桥、钢筋砼桁架拱桥、钢筋砼刚架拱桥、钢管砼拱桥、劲性骨架砼拱桥、钢拱桥
钻孔方法：冲击法、冲抓法、旋转法
4、管柱基础
适用：广泛、尤其是在深水、岩面不平、无覆盖层或覆盖层很厚、不宜修建其他基础时。
分类：(不)需要设置防水围堰的高、低承台基础
导向结构：控制管柱倾斜、防止位移
5、沉井基础
定义：是用钢筋砼制成的井筒结构物，由刃脚、井壁、隔墙、封底砼、井孔顶盖板组成。
类型：就地制作沉井、浮式沉井
3)机具设备种类很多，挂篮：桁架式、斜拉式、三角式、菱形等
4）施工简便,结构整体性好
5)可不用或少用支架,不影响通航或桥下交通
4、转体施工法
定义:将桥梁构件先在桥位处岸边进行预制，待砼达到设计强度后旋转构件就位的施工方法。
特点:1）可以利用地形，方便预制构件
2)不断航，不影响桥下交通，并可在跨越通车线路上进行桥梁施工
V
V
V
V
V
V
V
预制安装法
V
V
V
V
V
V
V
悬臂施工法
V
V
V
V
V
V
转体施工法
V
V
V
V
顶推施工法
V
V
V
逐孔施工法
V
V
V
V
横移施工法
V
V
V
V
V
提升于浮运施工法
V
V
V
V
思考与习题：
1、名字解释:桥梁、桥梁工程、桥梁施工
2、桥梁的组成和类型有哪些？
3、桥梁下部结构施工有哪些方法?
4、桥梁上部结构施工有哪些方法？
5、桥梁施工方法如何选择？
3)能有效利用劳动力，降低造价
4）施工速度快，可用于紧急施工工程
5）存梁时间可减少混凝土收缩、徐变引起的变形
3、悬臂施工法
定义：从桥墩开始,两侧对称进行现浇梁段或将预制节段对称进行拼装.
特点：1）宜用于营运状态与施工阶段的受力状态接近的桥梁,如PCT型刚构、连续梁桥、连续刚构、斜拉桥
2）墩、梁临时固结，结构体系转换
缺点：工期长，施工质量不容易控制；收缩、徐变引起的预应力损失比较大；支架、模板耗用量大，施工费用高；搭设支架影响排洪、通航，施工期间可能受到洪水和漂流物的威胁。
2、预制安装法
定义：在预制厂或桥址附近设预制场进行（简支)梁的预制,再采用一定的架设方法进行安装.
特点：1）构件质量好,机械化施工
2）上下部结构可平行作业，可缩短工期
3)施工设备少，装置简单,容易制作并便于掌握
4)节省木材，节省施工用料
5）减少高空作业，施工工序简单，施工迅速
6）适合于单跨和三跨桥梁
7）大跨桥梁采用转体施工将会取得较好的技术经济效益
5、顶推法施工
定义：在桥纵轴方向的台后设预制场地，分节段预制，并用纵向预应力筋将预制节段与施工完成的梁体连成整体，通过水平千斤顶施力，将梁体向前顶推出预制场地.之后进行下一节段梁的预制,循环操作直至施工完成.
5）刚构桥：将墩梁刚性固结的桥型。超静定结构,次内力.
按支承方式：无铰刚构桥、有铰刚构桥
按工程习惯：单跨刚构桥、多跨刚构桥、斜腿刚构桥、PC T型刚构桥（跨中设铰,今年少用）、PC连续刚构桥(适用于高墩大跨，柔性薄壁墩）
第四节、桥梁工程施工方法及选择
一、桥梁基础施工
1、主要类型：直接基础（明挖扩大基础)、桩基础（打入桩、钻孔桩）、管柱基础、沉井基础、组合基础（沉井+管柱、沉井+钻孔桩)、特殊基础(双承台管柱基础、锁口管柱基础、多桩基础、地下连续墙基础、沉箱基础、设置基础)
8、20C90N,世界桥梁工程进入崭新阶段,新材料新工艺在大跨桥梁的应用。
9、近10年来,我国桥梁建设确定了在世界的地位。2008年苏通大桥多项世界第一,代表了世界桥梁建设的最高水平。
第三节、桥梁结构类型
1、桥梁组成：上部结构（桥垮结构)、下部结构(墩台基础)、附属结构（护坡护岸）。
2、桥梁分类(受力特点）：梁式桥、拱式桥、悬索桥、斜拉桥、刚构桥.
江西理工大学
应用科学学院
教 案
2010～2011 学年第二学期
分院（系、部）：
建设工程系
教 研 室：
土木工程教研室
课 程 名 称：
桥梁施工技术
授 课 班 级：
土木104、105
主 讲 教 师：
桂勇
职 称：
助教
使 用 教 材:
《桥梁施工》
第一章绪论
章节题目
第一章 绪论
教学学时
4
教学目的
