蒸发式冷凝器原理讲解
蒸发式冷凝器概况
当通过制冷剂排液管路达到平衡时，在这种情况
15
下，贮液器是上进口，管路中没有存液弯，这时应按 满负荷时最大液体制冷剂流速为 0.5m/s 来设计管路尺 寸。另外，排液管应朝向贮液器设计 2%的坡度。
蒸发式冷凝器从制冷和空调系统中带走热量， 但其消耗的能量和水量最少，水泵将水从集水槽送到
8
喷淋系统中，通过喷嘴喷淋到冷凝盘管表面，确定水 的最小流量应能保证喷淋水完全覆盖冷凝器盘管表 面，喷淋水分布均匀和防止结垢就足够了，由此可确 定水泵的最小功率。
风机系统强迫空气穿过下落水和盘管的表面，一 小部分水被蒸发后带走制冷剂蒸气中的热量并将盘管 内的制冷剂蒸气冷凝，因此就像冷却塔一样，所有的 散热都是通过水的蒸发来完成的，这样就节省了大约 95%的通常由一次性用水系
10
理与安装单个元件的费用。 由于蒸发式冷凝器高效率地利用蒸发式冷却换热
方式，所以能有效地减少换热面积、风扇的数量和风 机电机功耗。
3、节省空间 蒸发式冷凝器通过把冷凝器盘管和冷却塔结合成 一体节省了宝贵的空间，并且没必要向冷却塔/冷凝器 系统那样需要较大的水泵与管路。 蒸发式冷凝器只要求大约是相同规格的风冷式冷 凝器的 50%的迎风面积。 （四）蒸发式冷凝器设计与安装建议 冬季运行 大多数蒸发式冷凝器都是常年运行的，所以必须 考虑在环境温度降到 0℃以下时循环水的防冻问题。通 常可采用以下几种方法。 1、设置集水槽 最令人满意的方法就是使用一个带有喷淋水循环 水泵且位于一个加热空间之内的集水槽。一个典型的
蒸发式冷凝原理(PPT)
Page 3
蒸发式冷凝节能优势
Page 4
产品说明
规格为：ZFK25，ZFK50,ZFK75， ZFK100等系列商用蒸发式冷凝空调
核心制冷技术，能效比真正达到4.5以上， 是目前唯一达到并超过国家一级能效比（一级 为3.6）的空调 产品。在提供相同制冷量的前提下， 比同类产品省电30%-50%
蒸发式冷凝原理介绍
郑州轻工业学院 热能与动力工程09-2班 主讲人 侯志旭
蒸发式冷凝原理
蒸发式冷凝以水为冷却介质，利用专用水帘的高效蒸发带走冷凝 热量。 冷却水由水泵送至独有的高效蜂窝式蒸发水帘上，冷却水均匀分 布在水帘表面，形成数百倍面积的水膜，排热风机驱动空气流掠 过水帘促使水膜蒸发，达到迅速将水温由45度降低至环境湿球温 度。而蒸发的水分以水蒸汽形式被空气迁移到大气中。
Page 5
适用范围
Page 6
感谢观赏
热能与动力工程

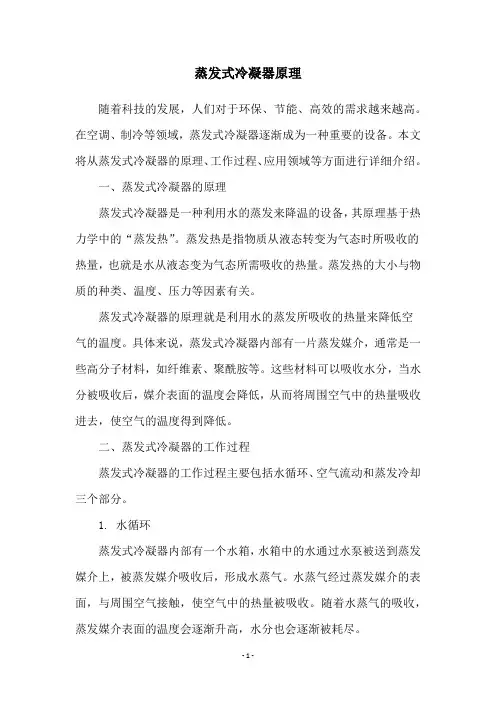

蒸发式冷凝器原理
蒸发式冷凝器原理随着科技的发展，人们对于环保、节能、高效的需求越来越高。
在空调、制冷等领域，蒸发式冷凝器逐渐成为一种重要的设备。
本文将从蒸发式冷凝器的原理、工作过程、应用领域等方面进行详细介绍。
一、蒸发式冷凝器的原理蒸发式冷凝器是一种利用水的蒸发来降温的设备，其原理基于热力学中的“蒸发热”。
蒸发热是指物质从液态转变为气态时所吸收的热量，也就是水从液态变为气态所需吸收的热量。
蒸发热的大小与物质的种类、温度、压力等因素有关。
蒸发式冷凝器的原理就是利用水的蒸发所吸收的热量来降低空气的温度。
具体来说，蒸发式冷凝器内部有一片蒸发媒介，通常是一些高分子材料，如纤维素、聚酰胺等。
这些材料可以吸收水分，当水分被吸收后，媒介表面的温度会降低，从而将周围空气中的热量吸收进去，使空气的温度得到降低。
二、蒸发式冷凝器的工作过程蒸发式冷凝器的工作过程主要包括水循环、空气流动和蒸发冷却三个部分。
1. 水循环蒸发式冷凝器内部有一个水箱，水箱中的水通过水泵被送到蒸发媒介上，被蒸发媒介吸收后，形成水蒸气。
水蒸气经过蒸发媒介的表面，与周围空气接触，使空气中的热量被吸收。
随着水蒸气的吸收，蒸发媒介表面的温度会逐渐升高，水分也会逐渐被耗尽。
2. 空气流动蒸发式冷凝器内部有一个风扇，风扇会将周围的空气吸入蒸发式冷凝器内部，经过蒸发媒介的表面，与水蒸气接触，使空气中的热量被吸收。
吸收了热量的空气被风扇再次吹出蒸发式冷凝器，形成冷风。
3. 蒸发冷却蒸发式冷凝器的蒸发冷却原理就是利用水的蒸发吸收空气中的热量，从而使空气的温度下降。
水的蒸发过程需要吸收热量，当水分被蒸发媒介吸收后，蒸发媒介表面的温度会降低，从而将周围空气中的热量吸收进去，使空气的温度得到降低。
三、蒸发式冷凝器的应用领域蒸发式冷凝器的应用领域非常广泛，主要应用于以下几个方面： 1. 空调领域蒸发式冷凝器在空调领域中的应用非常广泛，特别是在干燥气候的地区。
相比于传统的制冷方式，蒸发式冷凝器具有更高的能效和更低的能耗，同时也能够达到更好的空气湿度调节效果。
蒸发式冷凝器工作原理
蒸发式冷凝器工作原理
蒸发式冷凝器是一常的制冷置，它有的和高效的作用。
它的重要性不容小，已展出了多不同的型，具有广泛的用。
本文介蒸发式冷凝器的工作原理以及其特。
首先，蒸发式冷凝器是一制冷置，利用冷凝器氏度高的冷凝液成氏度低的凝液，再液中的量蒸掉，而使整系冷。
它需要一冷凝器或交器部的冷凝液行冷凝操作，液中的量蒸掉，而使整系冷。
蒸发式冷凝器需要具有低特性的蒸液，例如氨水或二氧化碳等，用於冷凝液中的量蒸掉。
其次，蒸发式冷凝器的性能包括高效、可靠。
蒸发式冷凝器的非常，只需要一冷凝器、一器和一交就能完成冷凝作。
同，蒸发式冷凝器的冷凝比例可以到很高的水平，使得其制冷效果更加高效。
此外，它的可靠性也很高，只需要少量的就可以保其正常的行。
第三，蒸发式冷凝器被泛用於家庭、商、工程和工等各域。
它可以用於降、除、度和少污染等作用，用於房、客和公室等家居空，且可以用於多工、商和工程，例如深冷、箱、低冷凝器、液控制器等等。
最後，蒸发式冷凝器是一制冷，它有的和高效的冷凝作用。
它可以用於家庭、商、工程和工等各域，助人降、除、度和少污染。
此外，它的可靠性也很高，只需要少量的就可以保其正常的行。
蒸发式冷凝器是一其重要的制冷，人大的方便和好。
是在家使用，是在商、工程和工等域使用，都可以非凡的效果。
蒸发式冷凝器是一可靠、和高效的，可以人提供安全和快捷的制
冷解方案。
在未，它改善的性能和效率，以足不增的人更高效的制冷的需求。
简述冷凝器和蒸发器的工作原理
简述冷凝器和蒸发器的工作原理冷凝器和蒸发器是热力学和传热学中常见的两种设备，用于相变过程中的能量转化。
冷凝器作为一种设备，负责将气体或蒸汽从气态状态转化为液态状态，而蒸发器则负责将液体或溶液从液态状态转化为气态状态。
下面将详细介绍两者的工作原理。
1.冷凝器的工作原理：冷凝器是一种传热设备，其工作原理基于热交换的概念。
冷凝器通常由一系列金属管或管束构成，冷媒或热媒通过这些管道流动。
冷凝器的工作原理基于第一类换热的传热方式，即传热工质在与固定温度媒体接触后，把热从高温媒体传递给低温媒体。
在冷凝器中，高温蒸汽通过管子流过，同时冷却剂通过另一边的管子或管束流过。
当高温蒸汽和冷却剂分别流过各自的管子时，由于温度差异，传热的热量从高温蒸汽传导到冷却剂中。
冷却剂的温度随着热量的传递而升高，使蒸汽从气态逐渐转变为液态。
通过这个过程，热量从蒸汽体系中转移到冷凝器中。
一般情况下，冷凝器会提供一个低于蒸汽饱和温度的冷却介质，这样可以快速和高效地冷却蒸汽，并达到冷凝效果。
冷凝器的设计中通常包括管壳换热器、冷却塔、冷却池等部分，以提供更多的接触面积和增加传热效率。
2.蒸发器的工作原理：蒸发器是一种用于蒸发过程的设备，其工作原理基于相变过程中的能量转化。
在蒸发器中，液体或溶液由于温度升高或降低而转变为气态。
蒸发器一般由一个盛装液体的容器和一个传热表面组成。
液体首先进入容器，并通过维持在其下的传热表面进行热交换。
热量会被传递到传热表面上，使其温度升高。
当液体的温度达到饱和温度时，液体表面上的分子开始转变为蒸汽，从而形成气体。
在蒸发器中，传热表面通常采用螺纹管式换热器、板式换热器或其他形式的换热设备。
这些设备提供了更大的表面积和更好的传热效率，以便将更多的热量传递到液体中。
同时，蒸发器也要保持一定的温差，以促进蒸发过程。
蒸发器的工作原理可以通过汽车冷却系统来解释。
冷却系统中的蒸发器是通过将制冷剂蒸发来吸收车辆内部的热量，并将其排放到汽车外部的空气中。
蒸发式冷凝器的运用原理
蒸发式冷凝器的运用原理蒸发式冷凝器的运用原理蒸发式冷凝器的工作原理是将需要冷凝的高温蒸汽从换热盘管上部进口送入盘管内，高温蒸汽在换热盘管内放出热量而自身被冷却后发生相变冷凝为液体。
在换热盘管外部以循环喷淋水为冷却介质，喷淋水在换热盘管外表面上形成一层均匀的水膜，水膜吸收盘管内热蒸汽放出的热量而蒸发，再通过风机将水蒸汽带出蒸发式冷凝器而将盘管内的热量带走。
当被冷凝的蒸汽介质温度高于80℃时，喷淋水容易在换热盘管外表面形成水垢，严重影响换热效果和设备使用寿命。
为了避免这种情况的发生，我公司设计了带翅片管预冷却器的蒸发式冷凝器，其工作原理是将高温蒸汽先经过翅片管预冷却器采用风冷形式冷却到65℃以下再进入冷凝盘管进行蒸发冷凝。
增加预冷却器可以有效的缓解结垢问题，同时由于预冷却器采用风冷换热方式即充分利用了风的显热换热使蒸发式冷凝器更加节水节电。
本图为顺流蒸发式冷凝器。
蒸发式冷凝器常用的形式分为逆流式和顺流式。
以上这张图为逆流式具有处理量大、结构紧凑、占地面积小的优点；顺流式相对逆流式来说增加了冷却填料可以达到更低的终冷温度，更能适应南方的高湿球温度环境。
产品部件介绍1、冷凝盘管（不锈钢波纹管）我公司的蒸发式冷凝器冷凝盘管有不锈钢波纹管和碳钢镀锌圆管两种形式供不同用户选择。
不锈钢波纹管是我公司重点推荐的盘管形式，相对碳钢镀锌管不锈钢波纹管有如下优势：第一：使用寿命长应用于蒸发式冷凝器的碳钢换热管镀锌工艺是从制冷行业发展起来的，制冷行业是蒸发式冷凝器应用最早的行业，在洁净的空气中镀锌层确实有很好的防腐效果。
可如果蒸发式冷凝器应用于化工行业，化工厂空气中会有酸或碱存在，面对酸碱的腐蚀，不锈钢比碳钢镀锌层的防腐性能有本质的提高。
第二：能够阻止结垢波纹管表面曲率大，流体在内外表面流动时湍流程度高，污垢难以形成堆积；同时波纹管具有较强的轴向伸缩能力，当温度发生变化时波纹管与垢层之间的伸缩能力不同，二者之间产生较大拉脱力，使垢层破裂脱落。
蒸发式冷凝器
概述蒸发式冷凝器（Evaporative condenser)山东北斗制冷概述山东北斗制冷设备有限公司蒸发式冷凝器是利用盘管外的喷淋水部分蒸发时吸收盘管内高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态。
蒸发式冷凝器山东北斗制冷设备有限公司蒸发式冷凝器是由冷却管组、填料、淋水器、轴流风机、集水槽、水泵、收水器、箱体等部件组成。
工作原理蒸发式冷凝器是制冷系统中的主要换热设备，它的作用原理是：制冷系统中压缩机排出的过热高压制冷剂气体经过蒸发式冷凝器中的冷凝排管，使高温气态的制冷剂与排管外的喷淋水和空气进行热交换。
即气态制冷剂由上口进入排管后自上而下逐渐被冷凝为液态制冷剂。
山东北斗制冷设备有限公司配套引风机的超强风力使喷淋水完全均匀地覆盖在盘管表面，水借风势，极大的提高了换热效果。
温度升高的喷淋水由部分变为气态，利用水的汽化潜热由风势带走大量的热量，热气中的水滴被高效脱水器截住，与其余吸收了热量的水，散落到PVC淋水片热交换层中，被流过的空气冷却，温度降低，进入水箱，再经循环水泵继续循环。
蒸发到空气中的水分由水位调节器自动补充。
[1]蒸发式冷凝器根据用户的不同，换热管采用多种形式，常用的有碳钢热浸锌管（又分圆管和椭圆管）、铝合金管（国内唯一一家北京和海益品牌采用铝锰合金管材）、不锈钢管（又分314/316圆管、波接管）；其中碳钢热浸锌型蒸发式冷凝器为最早开始使用的产品且占有国内大部分的用户主要用于高压气体冷凝、冷却，适用压力范围在0—30MPa；铝合金型蒸发式冷凝器为新型节能型新一代产品适用于冰机制冷剂冷凝，适用压力范围在0—5MPa；不锈钢管蒸发式冷凝器主要用在一些化工厂的腐蚀性气体冷却及冷凝工艺中。
蒸发式冷凝器的外壳一般用镀锌板喷塑，后因不耐腐蚀，逐渐采用了镀铝锌板喷塑，现市场上最新使用的是镀铝镁锌板，这种板材有不锈钢的特点，不生锈，外观好看，易加工，受到广大生产商及使用客户的青睐。
蒸发式冷凝器的运行原理喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，供水泵循环使用。
蒸发式冷凝器的设计与应用
蒸发式冷凝器的设计与应用摘要：蒸发式冷凝器是一种常用的热交换器，广泛应用于化工、制药、食品、能源等领域。
它通过将热量从高温的气体或液体转移到低温的冷却介质，实现了能量的转换和利用。
本文主要介绍了蒸发式冷凝器的设计与应用，对于提高蒸发式冷凝器的性能和应用价值具有重要意义。
关键词：蒸发式冷凝器；设计；应用1蒸发式冷凝器工作原理蒸发式冷凝器是一种广泛用于空气调节系统、冷冻机组和其他制冷设备中的设备，它的作用是将水或蒸汽从空气或其他气体中凝结出来。
蒸发式冷凝器的工作原理如下：（1）工作介质：蒸汽或水。
蒸发式冷凝器中通常使用蒸汽或水作为工作介质，这取决于应用的具体场合和要求。
（2）工作过程：当蒸汽或水进入蒸发式冷凝器时，它会通过蒸发器进入蒸气室中。
在蒸汽室中，蒸汽或水与热交换器中的热源接触，从而产生蒸汽或水蒸气。
（3）冷凝过程：蒸汽或水蒸气进入冷凝管或散热器，在这里，它与周围的空气或水接触。
由于温度差异的存在，蒸汽或水蒸气会冷凝成水。
这个过程会释放热量，因为凝结过程会将热量转移到周围的空气或水中。
（4）循环：冷凝后的水被回收，然后重新循环流回蒸发器中，等待下一次蒸发过程。
综上所述，蒸发式冷凝器通过将工作介质（蒸汽或水）引入到蒸汽室中，然后使其蒸发，并通过冷凝过程将其冷凝成水，从而实现水/蒸汽从空气或其他气体中凝结出来的目的。
2蒸发式冷凝器主要设计参数的选择2.1冷凝温度和进风湿球温度的选择冷凝温度是指在蒸发式冷凝器中，冷凝器内部的温度。
选择冷凝温度时，需要考虑到冷凝器的工作效率和能耗。
一般来说，冷凝温度越低，冷凝器的效率越高，但能耗也会相应增加。
因此，需要根据具体的使用情况和要求来选择合适的冷凝温度。
进风湿球温度是指进入蒸发式冷凝器空气的湿球温度。
选择进风湿球温度时，需要考虑到空气的湿度和温度对冷凝器影响。
一般来说，进风湿球温度越高，冷凝器的效率越低，因为空气的湿度会影响冷凝器的蒸发效率。
因此，需要根据具体的使用情况和要求来选择合适的进风湿球温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
先向大家好解释几个概念：
一、显热与潜热
物体在加热或冷却过程中，温度升高或降低而不改变其原有相态所需吸收或放出的热量，称为“显热”。
它能使人们有明显的冷热变化感觉，通常可用温度计测量出来。
如将水从20℃升高到80℃所吸收到的热量，就叫显热。
在物体吸收或放出热量过程中，其相态发生了变化(如气体变成液体，功液体变成气体)，但温度不发生变化，这种吸收或放出的热量叫“潜热”。
“潜热”不能用温度计测量出来，人体也无法感受到，但可通过实验计算出来。
如水从100℃液态变为100℃气态这时所吸收的热量就是潜热。
二、干球温度与湿球温度
干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。
湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。
蒸发式冷凝器最低可冷却到湿球温度以上8℃，在宝鸡地区湿球温度是24.8℃，就是说可冷凝到33℃。
干球温度对水冷器的换热效果影响不大，同样在宝鸡地区普通水冷只能冷凝到时37～40℃。
总之，冷凝的效果跟冷却水的进口温度、需冷却介质的进口温度有关，但还有热量、介质、压力等等因素有关。
如果换热面积无限大，循环水量无限大那就可以降到更低的温度，可以降到冷却水的进口温度。
也就是说在宝鸡地区和普通水冷相比，同样的条件下，和普通水冷相比蒸发冷可以冷凝到32度，而水冷只能到37～40度。
最经济的设备投资下我们的冷凝温度要比水冷器低，所以说蒸发冷凝要比水冷节能。
蒸发式冷凝器工作原理
蒸发冷凝器以水和空气作为冷却剂，它主要利用部分水的蒸发带走工艺介质
冷凝过程放出热量。
它的外壳为一个薄钢板和长方形箱体，内有冷凝排管组、淋水装置、收水器、底部设集水盘，箱体外部设循环水泵，箱体顶部装有轴流风机。
蒸发冷凝器工作时，冷却水由水泵送到冷凝排管上部的喷嘴，均匀地喷淋在冷凝器外表面，形成一层很薄的水膜，高温工艺介质从冷凝排管上部进入，被冷凝后的液体从下部流出，喷淋到冷凝排管上的水吸收了高温工艺介质的热量后，一部分蒸发变成水蒸汽，其余落在下部集水盘内，供水泵循环使用。
风机强制空气以3～5m/s速度通过冷凝排管，促进水膜蒸发，强化冷凝管外放热，并使吸热后的水滴在落下过程中为空气所冷却；蒸发过程中未被气化的水滴，经上部收水器后回落到下部水箱中，以减少水的消耗；此外水箱内还设浮球阀，当水不断地蒸发消耗水箱中的水，水位过低时，浮球阀就自动打开补充冷却水。
优点：
1、节能：由于蒸发冷凝器的冷凝温度随湿球温度而变化，一般湿球温度比干球温度低6～8℃，这就意味着在同样环境下，使用蒸发冷凝器，可使冷凝系统的冷凝温度下降6—8℃和带冷却塔水冷冷凝器相比，由于它是一次性直接向环境空气排热，可使系统和压缩机节能20%以上。
2、运行费用低，寿命长：维修费用低。
蒸发冷凝器全部零部件为不锈钢或镀锌钢管热浸锌，运行时间长，维修成本很低。
4、节水：水冷式冷凝器1Kg冷却水能带走4.6—6.9w的热量，而1kg水在常压下蒸发能带走676w热量，因而蒸发式冷凝器理论耗水量仅为一般水冷式冷凝器的1%，实际上由于吹散损失、排污换水等，耗水量为一般水冷式冷凝器的5%—10%，因而它特别适用于缺水地区。
