座椅设计以及案例分析)
案例分析：公园座椅
公 园 座 椅 设 计 流 程
现状分析
现有资料收集
现有座椅收集、分析
功能分析
使用分析
材料分析
使用者群体分析
靠背分析
椅面分析
椅脚分析
扶手分析
尺寸计测
选择计测项目
选择计测对象
新设计方案
座椅形状
椅背角度
椅身情况
结 束
A 现状分析—— 公园座椅现有资料收集优缺点分析
• 以图表的形式呈现（根据所收集的资料整理如下图所示，该图
人机工程学案例分析
案例 公园座椅设计
L/O/G/O
Questions
飞速发展的现代社会，越来越多的人没有时间休闲娱乐，而公园成了 最受青睐的地方。是儿童、青年、成年、老年都可以活动的场所。座 椅就成了公园必不可少的设备，什么样的座椅能满足所有人群的需求 呢? （以下是我对现代公园座椅的优缺点分析）
表内容及形式均为原创，切勿抄袭）
从以下四点入手
a功能分析
b使用分析
c材料分析
d使用人群 分析
• 设计方向
有效的解决公园座椅的舒适度，以及儿童、老人等弱势群体的需求 从功能的角度出发，结合人机工程知识，进行材料处理从而达到大 多数人满意的效果。
a公园座椅功能分析
• 座椅大致分为三类：工作椅、休闲椅、多用椅。 • 公园座椅的功能偏向于休闲椅。 • 以下是休闲椅功能分析：
—— 通过现有资料数据均为公园休闲座椅的最优值， 并不使用与其他功能的座椅。 （图片根据已有资料收集整理）
C 新方案设计
• 设计原则：
1 座椅的形式与尺度及功能有关 2 座椅尺寸参照人体测量学 3 重量由臀部坐骨结节承担 4 大腿与椅子间压力应减少 5 降低背部的紧张度 6 椅垫必须有足够的垫料和硬度

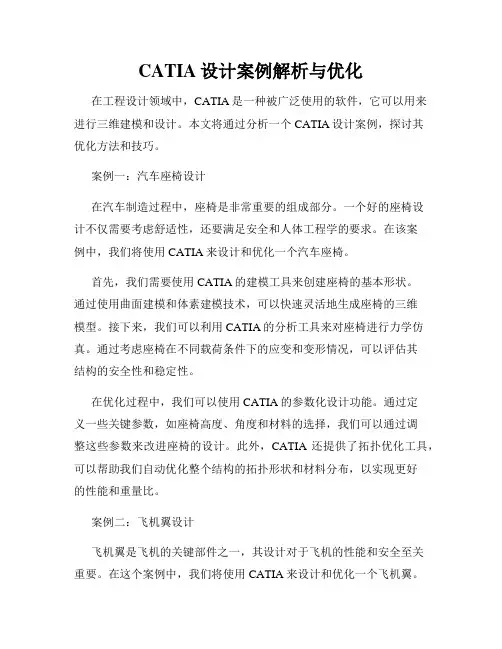

CATIA设计案例解析与优化
CATIA设计案例解析与优化在工程设计领域中，CATIA是一种被广泛使用的软件，它可以用来进行三维建模和设计。
本文将通过分析一个CATIA设计案例，探讨其优化方法和技巧。
案例一：汽车座椅设计在汽车制造过程中，座椅是非常重要的组成部分。
一个好的座椅设计不仅需要考虑舒适性，还要满足安全和人体工程学的要求。
在该案例中，我们将使用CATIA来设计和优化一个汽车座椅。
首先，我们需要使用CATIA的建模工具来创建座椅的基本形状。
通过使用曲面建模和体素建模技术，可以快速灵活地生成座椅的三维模型。
接下来，我们可以利用CATIA的分析工具来对座椅进行力学仿真。
通过考虑座椅在不同载荷条件下的应变和变形情况，可以评估其结构的安全性和稳定性。
在优化过程中，我们可以使用CATIA的参数化设计功能。
通过定义一些关键参数，如座椅高度、角度和材料的选择，我们可以通过调整这些参数来改进座椅的设计。
此外，CATIA还提供了拓扑优化工具，可以帮助我们自动优化整个结构的拓扑形状和材料分布，以实现更好的性能和重量比。
案例二：飞机翼设计飞机翼是飞机的关键部件之一，其设计对于飞机的性能和安全至关重要。
在这个案例中，我们将使用CATIA来设计和优化一个飞机翼。
首先，我们需要根据飞机的要求和参数，使用CATIA的草图工具来绘制翼型。
通过选择合适的翼型并应用空气动力学原理，我们可以进一步优化翼型的气动性能。
接下来，我们可以使用CATIA的三维建模工具来创建整个翼面的三维模型。
在优化过程中，我们可以使用CATIA的流体仿真功能来评估不同翼型在不同飞行工况下的气动性能。
通过分析气动力和阻力分布，我们可以调整翼型的几何形状和翼尖的设计，以提高飞机的升力和降低阻力。
此外，CATIA还提供了结构优化工具，可以帮助我们优化翼身的材料分布和布局，以提高结构的强度和刚度。
在CATIA的帮助下，我们可以对复杂的工程设计进行精确建模、优化和分析。
通过有效地利用CATIA的功能和工具，我们可以提高设计效率，降低成本，并实现更好的性能和质量。
公共座椅设计分析
市场 设计 分析
设计市场分析
市场分析： 市场分析：公园景观座椅的设计目的在于了人们对此类产品的关心和了解程度，具体需求
与期望确定设计的方向，了解和掌握该设计的产品目前的市场情况。可以进行实地调研，走访 公园市场、等公园卖场；还可以进行街道调研，通过相应的场所，广场，等。
缺点：缺乏亲和力、且清洗较麻烦。石材为椅腿，价格经济，解决了全木的耐
久度，但是容易开裂、腐烂等问题还是木质座椅的主要问题。
02
石质座椅具有坚硬性、防腐蚀性、抗冲击性，装饰效果差，且如果是混凝土 座椅价格低廉、具有一定可塑性，没有石质座椅的坚固性。
03
金属座椅耐久性好，塑料易加工颜色丰富都可以自由塑造，同样的耐久度不强。
的休息亭、长方的坐凳与植物互相映衬,则更好地体现环境小品的味道。植物可以软化环境小品的边界、
丰富艺术构图,增添环境小品的自然美,使整个环境显得和浩有序动静皆宜
人员使用分析
儿童身高都在120cm以内并且骨骼发育尚未完全， 对于公园座椅来说要尽量迎合其发育线条
青年人大多数少于出现在公园、广场等地，其 去公园的目的也是放松，舒适性才是主打元素
造型座椅分析
与环境结合产生的公共座椅，极大的利用了环 境的草丛，减少占地面积的同时，提供休息场所， 形成了独有的休息区域。
造型座椅分析
公园公共座椅，座落在公园草地之上，有 双人有单人，适合长时间休息，但是要注意孩 童上去的安全性。
造型座椅分析
结合颜色与环境的公共座椅不规则的 摆列，凸显独特性，颜色来吸引孩童。不 同的创意，有不同的感觉。
缺点：吸水性强、易风化、触觉较差。
金属座椅，
3
优点：耐久性好，可自由塑造；
休息座椅案例分析报告范文
休息座椅案例分析报告范文一、案例背景随着城市公共空间的不断扩展，休息座椅作为城市家具的重要组成部分，其设计和布局对于提升城市形象和居民生活质量具有重要意义。
本案例分析旨在通过对某城市公园内休息座椅的设计与使用情况进行深入研究，探讨其在公共空间设计中的应用效果和用户满意度。
二、案例描述本案例选取的城市公园位于市中心，占地面积约50公顷，公园内有多个休息区，配有不同类型和风格的休息座椅。
座椅材质包括木质、金属和塑料等，设计上既有传统的长椅式座椅，也有现代的休闲式座椅。
公园内的座椅布局考虑了人流量、景观视线、日照等因素。
三、设计分析1. 材质选择：木质座椅给人以自然、温馨的感觉，适合公园等自然环境；金属座椅则具有现代感，易于维护，适合城市广场等场所；塑料座椅轻便易搬动，适合临时活动区域。
2. 风格设计：座椅设计需与周边环境协调，如公园内的座椅多采用自然元素，如树干形状或树叶图案，以增强自然氛围。
3. 功能考虑：除了基本的休息功能外，部分座椅还考虑了其他功能，如可调节靠背角度、带有储物空间等，以满足不同用户的需求。
四、使用情况分析通过对公园内休息座椅的使用情况进行观察和问卷调查，发现以下特点：1. 使用频率：在公园的高峰时段，如周末和节假日，座椅的使用频率较高，部分热门区域甚至出现排队等候现象。
2. 用户满意度：大部分用户对座椅的舒适性和美观性表示满意，但也有部分用户反映某些座椅的材质过硬，长时间使用不舒适。
3. 维护状况：木质座椅由于受天气影响较大，维护成本较高，而金属和塑料座椅则相对容易维护。
五、问题与挑战1. 座椅数量不足：在高峰时段，部分区域的座椅数量无法满足用户需求，导致部分用户无法找到休息的地方。
2. 座椅布局不合理：部分座椅的布局没有充分考虑人流量和视线因素，导致使用效率不高。
3. 座椅材质问题：一些座椅材质过硬，长时间使用不舒适，需要改进材质或设计。
六、改进建议1. 增加座椅数量：在高峰时段，适当增加座椅数量，以满足更多用户的需求。
座椅设计以及案例分析
座椅设计以及案例分析座椅设计是现代设计领域中一个非常重要的领域之一、座椅既是人们休息放松的场所，也是人们工作学习的地方。
因此，在座椅设计时需要考虑人体工程学、舒适性、实用性以及美学等多个方面。
在座椅设计中，人体工程学是一个非常关键的考虑因素。
座椅应该能够提供良好的支持和姿势，并减少长时间坐着时对人体的不适。
座椅的高度、角度、弧度等参数都需要考虑人体的自然姿势和运动习惯，以确保舒适性和健康性。
除了人体工程学，座椅设计还需要考虑实用性。
座椅应能够满足人们不同的需求，例如可调节座椅高度、扶手高度等。
此外，座椅还应具备一定的功能，例如可折叠、可旋转等，以适应不同场景和空间需求。
美学是座椅设计中不可忽视的一部分。
座椅不仅应该舒适实用，还应该具备吸引人的外观设计。
座椅的材质、颜色、形状等都能够传递出一种美感和风格，从而增加室内空间的整体美感。
在设计过程中，设计师还可以加入创新的元素，使座椅成为一个独特的作品。
案例分析：1.挂椅：挂椅是一种悬挂在空中的座椅，通常用于户外休闲场所。
挂椅的设计将人体工程学和舒适性融入了其中，座椅呈弧形设计，能够提供良好的支撑和舒适度。
此外，挂椅还具备可旋转、可摇晃等功能，以增加乘坐者的放松感和乐趣。
挂椅的设计还采用了防水和耐磨的材料，以适应户外环境的需求。
2.办公椅：办公椅是一种专门设计用于办公场所的座椅。
办公椅的设计需要兼顾人体工程学、舒适性和实用性。
办公椅一般具备可调节高度、可调节扶手高度和可旋转等功能，以适应不同身高和工作习惯。
办公椅的座垫和椅背采用高弹性材料，能够提供足够的支撑和舒适度。
此外，办公椅还应具备透气性和耐磨性，以满足长时间使用的需求。
3.休闲椅：休闲椅设计注重舒适性和美感。
休闲椅通常采用宽大的座位和背部支撑，以提供更舒适的坐姿。
座椅的形状和弧度设计也特别注重人体工程学，使乘坐者能够得到全身放松的感觉。
休闲椅的设计还注重美学，采用时尚的造型和高品质的材料，使座椅成为室内装饰的一部分。
座椅设计
从座椅的功能来区分
休息椅座面倾角大，有利于身心松弛，大座面 倾角与靠背倾角构成近于平躺的休息姿势。 对工作座椅而言，因作业空间一般在身体前侧， 如座面过份后倾，脊椎因身体前屈作业而会被 拉直，破坏正常的腰椎曲线，形成一种费力的 姿势，因此倾角不能太大，一般为3度以下
研究还表明：
采用座面适当前倾设计的工作椅会更适合于工作， 尤其是办公室工作，比如对写字和绘图用椅的设 计，当要求座高较高时，对于倾斜式绘图桌用椅， 前倾角应达到15度以上，如果背靠角为90。，则 相当于座面与靠背夹角为l05度，这是坐姿的最小 舒适角度，靠背对于脊椎部还能起适度的支持作 用，肌肉紧张较小，背部压力在椎骨上分布也较 均匀。
具有迷人造型，椅背根据人体的曲线而设计，并为坐 椅提供了多种可以选择的面料。
当车辆后方发生低速 碰撞时，座椅靠背就 会自动凹陷，进一步 提高身体与座椅的吻 合度；同时头枕也相 对前移，缩短头部和 头枕的距离，缓解颈 椎摆动幅度，避免给 颈椎带来的伤害。
靠背由肩靠和腰靠两部份构成，大部份工作场合，腰 靠最主要。
座椅设计实例（休息用椅）
座椅侧面轮廓（每格100 × 100 mm）
座椅设计实例（多功能座椅）
座椅侧面轮廓（每格100 × 100 mm）
北欧家具设计的 人体工程学研究
人体工学研究 北欧家具的设计非常尊重人机学的 因素，而不是单纯追求形式上的创 新。强调人体工学———特别讲究 科学，根据人的使用来设计，形式 服从功能的要求。如椅子，其曲线 完全符合人体的曲线要求，人坐在 上面非常舒服，人和椅子完全贴在 一起。
已有350多年历史的芬兰菲斯卡公司， 将人机工程学应用到最简单的手握工 具的设计中，获得了意想不到的效果。 该公司以其独一无二的桔黄色塑料手 柄剪刀建立起菲斯卡的全球形象。
公共座椅案例分析 (4)
环境展示，广场
环境分析，商场
商场的出现，对提 高生活质量增加城 市经济收益有重要 意义。所以座椅的 设计要提高空间利 用的科学性与合理 性，做好个体性与 整体性之间的分配。
环境展示，商场
环境分析，汽车站、火车站、机场
汽车站、火车站、机场作 为城市公共交通的重要组 成部分，承担着城市人口 流动的繁重运输任务，作 为客流汇聚的节点，既要 应对严峻的客流冲击，所 以座椅的设计节省空间和 成本。
公共座椅规格样式展示
长条凳
公共座椅规格样式展示
靠背椅
07
座椅功能
公共座椅的功能
在城市的居住区、商业区、公共活动区、旅游区等公共场所为人们提供一些小憩的空间是十分重 要的。它可以让人们拥有一些较私密空间进行一些特殊活动，如休息、小吃、阅读、打盹、编织、 下棋、晒太阳、看人、交谈等等。这些富有吸引力的活动，是在室内不可能进行的，当然了这也 只是公共座椅的一部分功能，在一些人流量比较大的城市或者是在一些著名的景点还有一些进行 人口搬运的交通纽带所设置的公共座椅不仅拥有上面所描述的功能，公共座椅本身的设计可以体 现出这个城市的文化底蕴和城市本、身的特色也算是给外来人员的第一影响。在不同场合通过不 同的公共座椅设计，也会给人不同的感受比方说安静、平和、温馨、舒适或者是在重要场合的庄 严、正式、严肃、庄重等等，这些感觉全都可以通过公共座椅的不同设计来表现。
环境展示，汽车站
环境展示，火车站
环境展示，机场
03
使用人群
儿童公共座椅分析
因为是给儿童进行休息的座椅，所以 安全性肯定是排在第一位的，由于孩 子的天性是好动的所以座椅最好还是 要有一定的趣味性来勾起孩子的好奇 心，吸引住他们。
儿童公共座椅展示
案例分析：公园座椅
彩色草图
• 右图是彩色方案，由于考虑到 公园环境和色彩法则。我选用 了，黄色、褐色、蓝色为主。 在公园中大面积的绿色草坪， 黄色的座椅会格外的突出，方 便人们寻找。椅脚、扶手采用 仿木材的褐色，会给人踏实的 安全感。音箱采用了天蓝色， 天蓝色给你一种和谐的感觉。 座椅上的色彩都接近于大自然， 这样既不会特别突兀也不会让 大家觉得没有创意。
详细分析——椅面
• 椅面：
椅面的设计应该符合腿部的结构， 适合腿的舒展，和血液的循环。可以 像右图那样，按照腿的弯曲度来设计 座椅的椅面。但是由于我这次研究的 课题是公园座椅，公园座椅有局限性， 要适合广大人群。如果把座椅的椅面 设计成这种活动弯曲的，那么维护成 本会大大提升。由于座椅太过于舒适， 座椅的数量就必须大量增加。因此我 在以后的方案中还是采用普通的椅面 设计。 数据分析：椅面长度1200mm、 1500mm、1800mm、2000mm 坐板 离地高度400mm-420mm
钢材
钢制材料的好在防风防雨不 怕风吹日晒雨淋，但是刚硬 的的材质人坐上不会舒适。
可以作为骨架
木材
木质材料更贴近于大自 然，但是木质材料容易 腐烂，不坚固。
可用作方便桌
用钢制材料做骨架，外面可以 最终选材 用软性的塑料制材，这样又坚 固耐用，又柔软舒适。
结合以上两者
d公园座椅使用人群分析
要点切入
使用人群分析
材料是铁艺和防腐木，结实坚固 双人座椅约500元，成本低易实现 材质为石头的座椅适于户外安装 公园座椅的维护成本低 颜色多为棕色、绿色等接近环境色 座椅高度不适合儿童使用
座椅坚硬，不符合人体曲线
造型简单，缺乏新意和特色 颜色贴近环境色但是不易被发现 缺少杀菌的功能，不卫生，不干净
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. 坐姿人体工学
设计原则
设计应符合人的生理特性，使人感到舒适为前提。
座椅尺寸应与就坐者人体测量尺寸相适宜，并应使尺寸可调节。 坐椅应使就坐者保持舒适坐姿。靠背结构和尺寸应给予腰部以充分
iF 2002 设计作品
redDot 2005设计作品
IDEA 2002设计作品
2. 椅子的双重性 装饰性
从审美观看,强调形式美
功能性
支持人的身体,舒适,符合人类工程 学要求
From Body Space, FIGURE 5.7
3. 坐的生物力学分析
坐姿生理
人坐着时身体的重量主要由脊柱、 骨盆、腿和脚支承。人坐着时， 腰椎将上肢的重量传给骨盆，由 髋骨下部的坐骨结节传至椅面。
最早具有现代感的椅子
查尔斯·马金托什（英国建 筑设计师和产品设计师） 1902-1903年设计的希尔 住宅椅子
不仅仅是一把椅子，还是 一件雕塑
1.椅子的历史
朱小杰(澳珀的创始人兼首席设计师)
设计的“清水椅” 材料：采用南非一种极为名贵的斑马木
林学明（资深室内设计师） 设计的“方格椅”
iF 2002 设计作品
坐椅设计
由意大利B&B公司请Patricia Urquiola设计推出
本节主要内容
椅子的历史 椅子的双重属性 坐的生物力学分析 坐姿人体工学 坐椅的分类 坐椅设计细则 坐椅设计注意点 坐椅尺寸选择汇总 坐椅尺寸选择参考资料 设计举例
1.椅子的历史
椅子的起源
“椅子”一词最开始是“倚子”,顾名 思义,“倚子”是有靠背的坐具。尽管 有人分析说,最早中国的椅子是从古代 的“床榻”来的,不过更多的人认为椅 子是从外国的“胡床”演变而来的. 据说,世界上最早使用椅子的地方是 古埃及.然后从埃及传到了希腊,又从希 腊传到罗马,随着罗马帝国扩张,又到了 君士坦丁堡,又从君士坦丁堡传到了中 国.
3. 坐的生物力学分析
坐椅各部分的受力分布
4. 坐姿人体工学
理想坐椅
应使就坐者体重分布合理，大腿近似呈水平状态，两足 自然着地，上臂不负身体的重量，肌肉放松，操作时躯 干稳定性好，坐姿变换方便，给人以舒适感。
4. 坐姿人体工学
设计原则
设计应符合人的生理特性，使人感到舒适为前提。
座椅尺寸应与就坐者人体测量尺寸相适宜，并应使尺寸可调节。 坐椅应使就坐者保持舒适坐姿。靠背结构和尺寸应给予腰部以充分
1.椅子的历史
椅子的历史
椅子有四千年的历史。在古代,椅 子是权威的象征和宗教装饰具,即 身份与椅子的座面高度成比例。
从人类工程学这一科学的立场进 行家具研究的历史只有50年。
可以认为：在欧洲供权力和宗教 使用的椅子历史为4000年,一般 平民用的椅子的历史为200年,椅 子科学的历史仅为50年（由瑞士 人开始）。
3. 坐的生物力学分析
体压分布
体压分布：人体重量在椅背与椅面上的压力分布。 人坐着时人体上部和大腿的重量由座面来承担，由
解剖学看人的坐骨结节处是人最能承重的部分，坐 着时人体大约75%的体重由它及每块结节处的 25cm2面积范围肌肉来支持。因大腿下侧有下肢 主动脉血管，不宜受重压，膝弯附近是人体的薄弱 处，同时也是关节活动区域因而不能受压。
多功能坐椅 休息用椅
6. 坐椅设计细则
坐高
坐高: 地面到就坐者在坐面上坐骨结节支承处的高度 坐面高度: 按小腿长+鞋跟高来确定，按我国体尺度，可
取380～450mm。如果坐面是可调的，调节范围为： 330～530mm 。 坐高要求:合适坐高应使臀部受力符合舒适坐椅的要求， 体压分布合理。座面过高会使大腿肌肉受力，时间一长 则会使腿部肌肉酸痛难忍。同时会使上腿部、腰脊部肌 肉紧张。过低也会使背部肌肉紧张疼痛。坐面高度稍低 于小腿加鞋跟高为宜。如果为了适应工作台的高度而提 高坐面高度时，可以增设足垫。
1.椅子的历史
椅子的历史 资料显示,唐代之前,中国人是席地而坐 的,还没有坐椅子的习惯.中国人在台子 或席子上坐了几千年,采用的是大腿跪 在一起.坐在脚后跟上的姿势. 10世纪,椅子才开始在中国普遍使用, 到了盛唐后,椅子才日益流行。但留存 下来最早的是明代(1368－1644年) 的椅子.只有重要的家庭成员和客人才 能使用椅子,女人们只能坐在凳子上.
以舒适性作为设计重点。 多功能椅：可用于多种类型的场所。
按使用环境来分为：
室内用椅、室外用椅、交通工具用椅。
5.坐椅的分类-工作椅
5.坐椅的分类-休闲椅
5.坐椅的分类-室内用椅
5.坐椅的分类-室外用椅
5.坐椅的分类-交通工具用椅
6. 坐椅设计细则 坐椅侧面轮廓（每格100×100）
脊柱长约700mm，一般由26块 椎骨组成，侧看有四个生理性弯 曲。其中：颈椎7块，胸椎12块， 腰椎5块，骶骨由5块愈合成一块， 尾骨由4~5块愈合为一块。
3. 坐的生物力学分析
坐姿生理
人处于不同坐姿时，脊柱形态不 同。当人侧卧，大、小腿稍作弯 曲时，脊柱呈自然弯曲状态，此 时，椎间盘、韧带和肌肉的受力 最小，人感到最舒适（见图B 线）。因而设计坐椅时，其结构 形态应使就坐者的脊柱接近于正 常自然状态，腰椎负荷，腰部、 背部肌肉的负荷尽可能减少到最 少。
黄花梨木圆椅 ·明·
1.椅子的历史
1.椅子的历史
铁梨木椅子 ·清·
现代主义的经典：The Red and Blue chair
1923年由荷兰“风格派”的 代表设计师利特维特设计的 “红蓝椅子。
纯几何形态，整体都为木结构。 13根木条互相垂直，组成椅子的 空间结构。
使用单纯明亮的色彩来强化结构， 使其完全不加掩饰，重新涂上原 色。这样就产生了红色的靠背和 蓝色的坐垫。
的支撑，使脊柱接近于正常自然弯曲状态。 座椅应能支持就坐者的体位并保持其稳定。 坐椅能使就坐者变换坐姿，灵活而平衡他进行体态自动调节。
挪威工业设计大师Peter Opsvik经典案例
5.坐椅的分类
按使用目的可分为：工作椅、休闲椅、多功能椅。
工作椅：用于各类工作场所，舒适性与效率都要考虑。 休闲椅（或休息椅）：家居、休息场所、各类交通工具
