高性能FLASH存储器在DSP电机智能保护中的应用.
高性能FLASH存储器在DSP电机智能保护中的应用
2008-01-20
摘要：DSP芯片以其高速、实时性等优点逐步被用到电机保护中，利用高性能外围器件尤其是外围存储器与DSP的硬件匹配是充分发挥其优点的必要条件。
文中以基于TMS320C32高速CPU为核心芯片的智能型电机保护装置为模型，介绍了高性能FLASH芯片Am29F010B与DSP芯片的硬件接口电路、软件编程技术以及应注意的问题和设计技巧。
关键词：Flash存储器 DSP 嵌入式算法 Am29F010B
国内的电动机保护装置种类繁多，但随着现代大中型电动机对保护要求的不断提高和VLSI技术的不断进步，传统的基于热敏电阻、机械式继电器和电子式等保护模式均因可靠性不高，容易出现误操作等缺点已不能满足需要；而以单片机为核心的数字或保护装置的运算速度不高、资源有限、数据处理能力和可扩展性不好等问题日益突出。
新的相关理论和技术（如小波变换、自适应保护、故障诊断、模糊整定等）的出现加速了高性能和综合型微机保护的发展，但这不仅要求更高性能的CPU（如近年飞速发展的系列DSP芯片）的支持，而且还要有与之相适应的外围存储器的支持。
鉴于此，笔者在开发基于DSP的大中型智能电动机保护装置（系统结构功能如图1）时，在外扩存储器方面采用了AMD 公司生产的Flash芯片Am29F010B。
该Flash memory因容量大、体积小、功耗低、成本低等优点而被广泛应用于消费类电子、军事、航空航天等领域。
它可以在线更新，并具有较高的灵活性，因而可与高性能CPU芯片TMS320C32达到良好的配合，从而可显著提高系统性能和可靠性。
1 硬件设计
1.1 TMS320C32芯片的特点
美国TI公司生产的TMS320系列DSP芯片以其改进的哈佛总线结构、独立的指令系统、专用硬件乘法器、多种寻址方式等优点以及高速数据处理能力广泛应用在通讯、雷达、工业控制等领域。
TMS320C32是TI的第一代浮点DSP芯片TMS320C3X系列中的`一款高性能浮点芯片，是对TMS320C30、TMS320C31中的不常用资源进行简化、并对其性能进一步改进后的高性价比处理器。
它具有增强的外部存储器接口，可以灵活方便地存取8/16/24/32位数据。
它支持16/32位外部程序，从而为其外围接口电路设计提供了很大的灵活性；其硬件上增加的一个非常有用的程序引导（Bootloader）功能使其程序可以从低速EPROM、PROM或串口装入到系统的高速RAM中全速运行；它所配备的C编译器具有很高的效率，可直接用汇编语言或两者相结合使用，因而灵活性和实时性都很强；由于中断矢量表可重设位，因此，将其应用到电动机保护中可以大大提高整个保护装置的各项性能。
1.2 Flash Memory芯片Am29F010B
Am29F010B是AMD公司生产的多功能闪烁内存，它的主要技术特点如下：*可单电压（5V）进行读、写操作；
*高性
[1] [2] [3] [4] [5]。
步进电机控制方案 dsp
步进电机控制方案 DSP简介步进电机是一种常用的电动机类型，适用于需要精确定位和高扭矩输出的应用场景。
与其他电机类型相比，步进电机具有较高的位置控制精度和较低的成本。
本文旨在介绍一种基于DSP（Digital Signal Processor，数字信号处理器）的步进电机控制方案，以实现精确的步进电机控制。
DSP介绍DSP是一种专门用于数字信号处理的芯片或系统。
其优势在于能够高效地进行信号处理、算法运算和数据处理。
DSP芯片通常带有多个高性能的计算核心和丰富的外设接口，适用于各种实时应用。
在步进电机控制方案中，使用DSP作为控制器可以实现高精度的位置控制和快速响应。
步进电机控制原理步进电机是一种需要以离散的步进角度进行控制的电机。
其控制原理基于电机内部的定子和转子之间的磁场交互作用。
步进电机的转子通过电流驱动产生磁场，定子通过相序切换实现转子的转动。
控制步进电机的关键是准确控制相序的切换和电流的驱动。
基于DSP的步进电机控制方案可以通过以下步骤实现：1.位置规划：根据实际需求，确定步进电机需要旋转到的位置。
这可以通过输入命令、传感器反馈或计算算法等方式得到。
2.相序切换：根据位置规划，确定相序的切换顺序。
相序切换是通过控制电机驱动器中的逻辑电平来实现的。
DSP通过输出控制信号控制驱动器的相序切换，从而实现电机的转动。
3.电流驱动：根据步进电机的特性和要求，确定合适的电流驱动参数。
通过DSP输出的PWM（Pulse Width Modulation，脉宽调制）信号和驱动电路，实现对电机相线施加准确的电流驱动。
4.反馈控制：根据应用需求，添加合适的反馈控制机制来实现闭环控制。
常见的反馈控制方式包括位置反馈、速度反馈和力矩反馈等。
DSP步进电机控制方案的优势相比传统的微控制器或PLC（Programmable Logic Controller，可编程逻辑控制器）控制方案，基于DSP的步进电机控制方案具有以下优势：•高性能：DSP芯片具有强大的计算能力和实时性能，可以实现复杂的控制算法和快速响应。
利用DSP实现的步进电机控制器的设计
利用DSP实现的步进电机控制器的设计数字信号处理(Digital Signal Processing,简称DSP)是一门涉及许多学科而又广泛应用于许多领域的新兴学科。
20世纪60年代以来，随着计算机和信息技术的飞速发展，数字信号处理技术应运而生并得到迅速的发展。
数字信号处理是一种通过使用数学技巧执行转换或提取信息，来处理现实信号的方法，这些信号由数字序列表示。
在过去的二十多年时间里，数字信号处理已经在通信等领域得到极为广泛的应用。
德州仪器、Freescale等半导体厂商在这一领域拥有很强的实力。
TMS320LF2407是TI公司主推的一种高性能、低价格DSP处理器，其处理速度达到30 MIPS,片内处理集成RAM、Flash及定时器外，还集成了A/D转换器、PWM控制器及CAN总线控制器等模块，特别适合于电机、电源变换等实时要求高的控制系统。
但是通常设计DSP程序的方法是，在DSP的集成开发环境CCS中用C语言设计，需要花费大量的时间用来编写和输入程序代码。
在Matlab中用图形化的方式设计DSP的程序，能够缩短产品的开发时间。
本文所介绍的是一种基于TMS320LF2407实现的步进电机控制系统的设计。
1 系统硬件构成整个系统分为五个部分组成：DSP中央控制器TMS320LF2407,步进电机及驱动，光电编码器，键盘及液晶显示部分，以及整个系统的外围电源电路及看门狗复位电路组成，。
在这个系统设计中，由键盘设定给定转速(位置)，通过中央控制器TMS320LF2407来产生PWM脉冲信号来控制步进电机的转速(位置)，可以采用光电编码器对步进电机的转速(位置)进行采样检测实现闭环控制，也可以采用开环控制无需转速(位置)信号，以上过程中的多个变量、参数可以在液晶显示屏上得到直观地反映。
整个硬件结构简单直观，中央控制器TMS320LF2407还剩余丰富的I/O及中断资源，在此设计基础上具有一定的扩展空间。

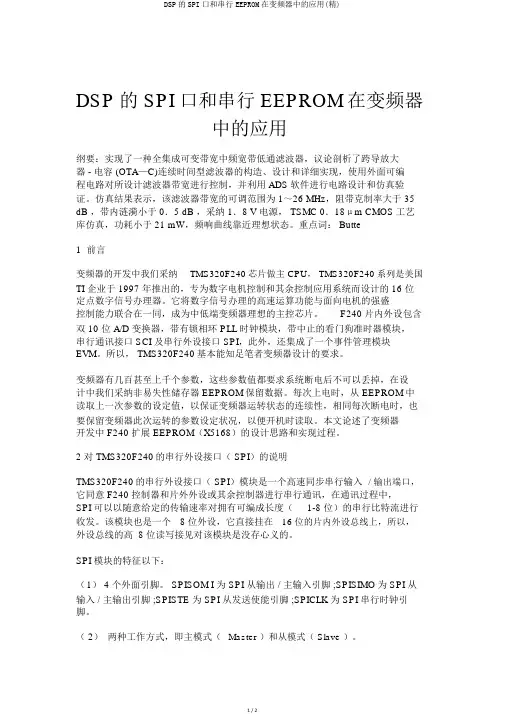

DSP的SPI口和串行EEPROM在变频器中的应用(精)
DSP的 SPI 口和串行 EEPROM在变频器中的应用纲要：实现了一种全集成可变带宽中频宽带低通滤波器，议论剖析了跨导放大器 - 电容 (OTA—C)连续时间型滤波器的构造、设计和详细实现，使用外面可编程电路对所设计滤波器带宽进行控制，并利用 ADS软件进行电路设计和仿真验证。
仿真结果表示，该滤波器带宽的可调范围为 1～26 MHz，阻带克制率大于 35 dB ，带内涟漪小于 0．5 dB ，采纳 1．8 V 电源， TSMC 0．18μm CMOS工艺库仿真，功耗小于 21 mW，频响曲线靠近理想状态。
重点词： Butte1前言变频器的开发中我们采纳TMS320F240芯片做主 CPU， TMS320F240系列是美国TI 企业于 1997 年推出的，专为数字电机控制和其余控制应用系统而设计的 16 位定点数字信号办理器。
它将数字信号办理的高速运算功能与面向电机的强盛控制能力联合在一同，成为中低端变频器理想的主控芯片。
F240 片内外设包含双 10 位 A/D 变换器，带有锁相环 PLL 时钟模块，带中止的看门狗准时器模块，串行通讯接口 SCI 及串行外设接口 SPI，此外，还集成了一个事件管理模块EVM。
所以， TMS320F240基本能知足笔者变频器设计的要求。
变频器有几百甚至上千个参数，这些参数值都要求系统断电后不可以丢掉，在设计中我们采纳非易失性储存器 EEPROM保留数据。
每次上电时，从 EEPROM中读取上一次参数的设定值，以保证变频器运转状态的连续性，相同每次断电时，也要保留变频器此次运转的参数设定状况，以便开机时读取。
本文论述了变频器开发中 F240 扩展 EEPROM（X5168）的设计思路和实现过程。
2 对 TMS320F240的串行外设接口（ SPI）的说明TMS320F240的串行外设接口（ SPI）模块是一个高速同步串行输入/ 输出端口，它同意 F240 控制器和片外外设或其余控制器进行串行通讯，在通讯过程中，SPI 可以以随意给定的传输速率对拥有可编成长度（1-8 位）的串行比特流进行收发。

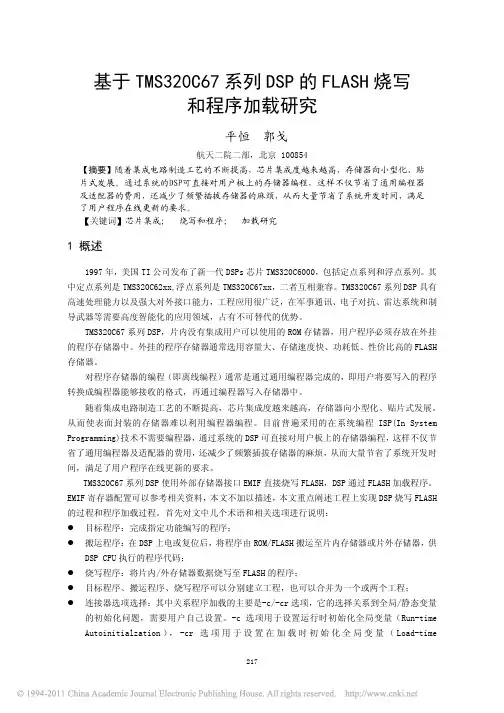

基于TMS320C67系列DSP的FLASH烧写和程序加载研究
1997 年，美国 TI 公司发布了新一代 DSPs 芯片 TMS320C6000，包括定点系列和浮点系列。其 中定点系列是 TMS320C62xx,浮点系列是 TMS320C67xx，二者互相兼容。TMS320C67 系列 DSP 具有 高速处理能力以及强大对外接口能力，工程应用很广泛，在军事通讯、电子对抗、雷达系统和制 导武器等需要高度智能化的应用领域，占有不可替代的优势。
218
（3）使用 MAP1 方式，如果目标程序使用如反三角函数 asin(),atan()等基于查找表方式的
函数，因为查找表放置在.cinit 段中，该数据段必须放在片内数据存储器中才能被数据存储器
控制器 DMC 访问(如将.cinit 放入 PMEM,主机加载工作正常；但烧写 FLASH 后，上电加载程序，
MEMORY
{
PMEM1:
org=0000f000h len=00001000h
PMEM2:
org=00000000h len=00000200h
SBSRAM: org=00400000h len=00040000h
DMEM:
org=80002000h len=00008000h
}
（4）打开烧写程序工程 C，该程序将 SBSRAM 内数据烧写至 FLASH；操作时，先加载数据(工
NOP 5
MVC B0,PDATA_O
STP *A0
ADD A0,4,A0
SUB B2,1,B2
[B2] B NEXTR
NOP 5
SUB B2,1,B2
[B2] B NEXTR
NOP 5
搬运工程 B 调用该函数：
void main()
{
int i;

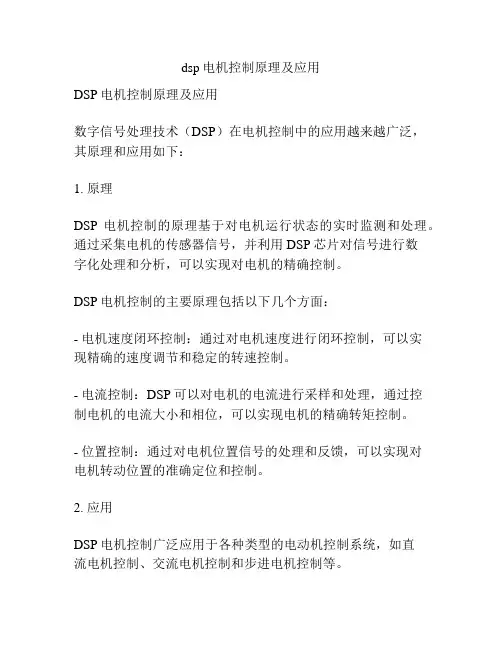

dsp电机控制原理及应用
dsp电机控制原理及应用DSP电机控制原理及应用数字信号处理技术（DSP）在电机控制中的应用越来越广泛，其原理和应用如下：1. 原理DSP电机控制的原理基于对电机运行状态的实时监测和处理。
通过采集电机的传感器信号，并利用DSP芯片对信号进行数字化处理和分析，可以实现对电机的精确控制。
DSP电机控制的主要原理包括以下几个方面：- 电机速度闭环控制：通过对电机速度进行闭环控制，可以实现精确的速度调节和稳定的转速控制。
- 电流控制：DSP可以对电机的电流进行采样和处理，通过控制电机的电流大小和相位，可以实现电机的精确转矩控制。
- 位置控制：通过对电机位置信号的处理和反馈，可以实现对电机转动位置的准确定位和控制。
2. 应用DSP电机控制广泛应用于各种类型的电动机控制系统，如直流电机控制、交流电机控制和步进电机控制等。
根据电机控制的需求和应用场景的不同，DSP电机控制可以实现以下几个方面的功能：- 速度闭环控制：实现对电机转速的精确控制，用于需要稳定速度的应用，如风扇、泵等。
- 转矩控制：通过对电机电流的控制，实现对电机转矩的精确调节，适用于需要精确转矩输出的应用，如工业机械、机器人等。
- 位置控制：通过对电机位置信号的处理和反馈，实现对电机位置的准确定位和控制，适用于需要精确位置控制的应用，如CNC机床、自动化设备等。
- 动态响应控制：利用DSP的高性能计算能力和实时控制能力，可以实现对电机动态响应的控制，适用于对电机响应速度要求较高的应用，如印刷机、包装设备等。
综上所述，DSP电机控制原理简单明了，应用广泛。
凭借其优秀的数字信号处理能力和实时控制特性，DSP电机控制在电机控制领域具有重要的地位和广阔的应用前景。

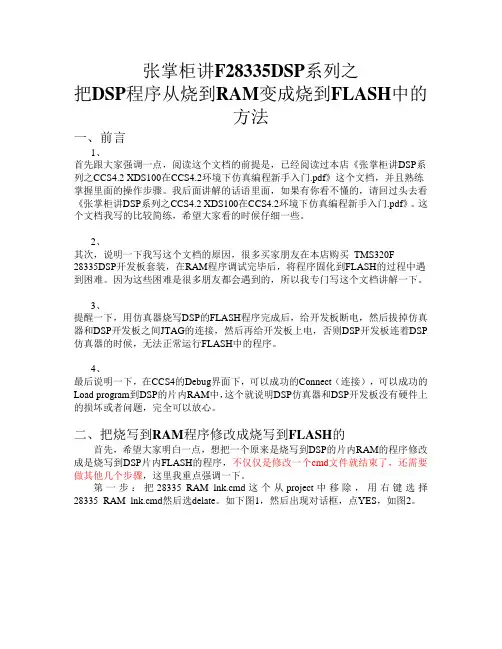

F28335 DSP FLASH烧写的方法
