挡墙、涵洞、桥台后回填需进行特殊处理，对于桥梁、涵洞、通道台后处理范围见表：
桥台构造物台后路基填土处理范围
注：H为路基填土高度减去路面结构厚度。
桥涵台背路基与锥坡要求采用沙砾或符合要求的隧道弃渣填筑。
台背路基与锥坡填土同时进行，要求从填方基底或涵洞顶部至路床顶面压实度均达到96%。
当施工顺序要求采用先填筑路基后施工桥台时，其压实机具要求同一般路基；当施工顺序采用先施工构造物后填筑路基时，对于大型机具难以压实的地方，应采用小型的手扶振动夯或手扶振动压路机薄层碾压，对涵顶50cm以内填土尽量采用轻型静载压路机压实，以达到规定的压实度标准。
挡墙填料要等墙身强度达到70%以上时方可分层填筑夯实，挡墙墙背原地面以上要包一层30cm厚的碎石层、预埋的PVC管要钻眼并用透水土工布包裹、下有不透水土工布、粘土层，在碎石层外用渗水土工布包裹，挡土墙墙背原地面以下用石灰土换填，并在最下层的渗水管下做好防渗工作。
挡墙后填料为填石料，但压实时不能用大型振动压路机，只能用小型压路机或打夯机。
涵洞回填施工技术交底
喀麦隆克里比疏港高速公路一期工程（涵洞台背回填）施工技术交底书项目部名称：中铁五局机械化公司喀麦隆项目部交底内容范围：涵洞台背回填施工交底对象范围：涵洞台背回填施工班组编写人：审核人：接受交底方代表签字：共印份2016年月日编制涵洞台背回填技术交底工程名称疏港高速公路 LJ-2 施工单位中铁五局机械化公司分部工程涵洞工程分项工程涵洞台背回填交底主持人交底日期交底部门交底地点接受交底人签名姓名职务代表部门班组姓名职务代表部门班组一、施工工艺流程施工准备--- 测量放样及基底填前压实 ---分层填筑压实2、施工方法1、箱型涵涵洞两侧过渡段范围采用小片石回填至涵洞内上净空高度处，圆管涵两侧过渡段采用小片石回填至管座顶位置；其余部位采用现场红土砾石回填，涵洞断面如下图所示：2、施工准备对涵洞基坑内积水进行疏浚，基底不得有淤泥废旧模板钢筋等杂物，设置排水沟，使基坑水能顺利排出，基底标高与图纸基底标高相符合，基坑底每侧宽度为2m，便于小型压实机械操作。
确认涵洞伸缩缝及防水施工完毕，且涵洞墙身砼强度达到设计强度的85%。
垃圾及积水清除完毕后向质检工程师报检，对涵洞进行整体验收，验收合格后才能进行下道工序。
涵洞基坑采用1:1 放坡，分层回填，每层压实厚度 15cm，在涵洞墙身部位竖向标记 15cm 控制线。
3、测量放样及基底填前压实涵洞填筑前放出路基中心线及路基边线，并做好标记，填筑前对基底进行压实处理，压实度不小于 90%，验收合格后方可进行下道工序施工。
4、分层填筑压实回填材料选取现场红土砾石，红土砾石分层摊铺，每层虚铺厚度 20cm，也可根据现场土质及压实情况对虚铺厚度进行调整。
涵洞两侧应进行对称回填，为利于排水，需设置 2%双向横坡。
每层应于两侧各超填宽出设计宽度 30cm，机械配合人工进行平整并控制好填筑厚度。
采用小型压路机进行压实，第一遍采用无振动静压，然后先慢后快，由弱振到强振，行驶速度宜先慢后快，最快行驶速度控制在 4km/h，小型压路机轮迹重叠 0.4m-0.5m，碾压由涵洞两侧向涵洞中心线方向进行碾压，距台背20cm 处采用平板振动夯人工夯实，应达到无漏压无死角。
涵背回填--施工技术交底

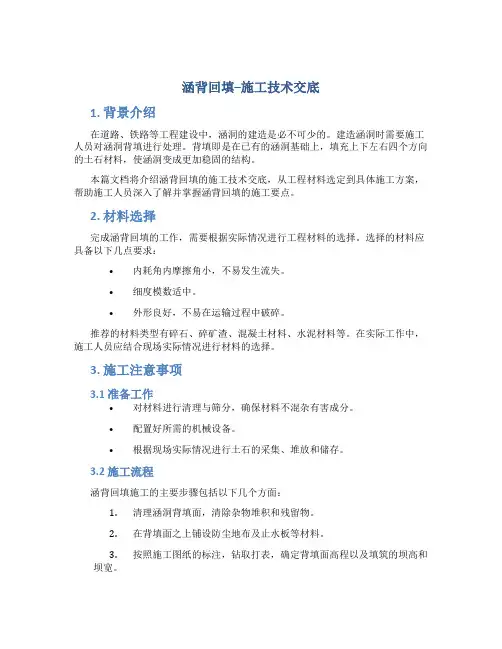

涵背回填–施工技术交底1. 背景介绍在道路、铁路等工程建设中，涵洞的建造是必不可少的。
