汽车坡道坡度规范
汽车坡道规范
汽车坡道规范汽车坡道规范是指在汽车停放或行驶过程中，使用坡道进行上坡或下坡操作时需要遵守的一系列规定和标准。
下面是汽车坡道规范的一些主要内容。
1. 坡道设计：- 坡度：一般情况下，坡道的坡度应控制在15%以内。
坡度过大会增加火车停放和行驶的难度，同时也增加了行车事故的风险。
- 坡道长度：根据需要停放的汽车数量和停车场的布局，确定坡道的长度。
坡道过长会增加火车停放和行驶的时间，而坡道过短则不利于车辆的停放和行驶。
- 坡道宽度：根据车辆的尺寸和交通流量确定坡道的宽度。
坡道宽度应能容纳一辆车辆的宽度，同时保证车辆在上、下坡时能正常行驶。
- 其他设计要求：如坡道的弯道半径、坡道上的路面材料、坡道上的标志和信号等，都需要符合相应的设计规范和标准。
2. 坡道使用：- 上坡：在上坡时，驾驶员应掌握好车辆的速度和油门的控制，确保车辆能安全上坡。
同时，禁止在坡道上停车，以免影响其他车辆的正常行驶。
- 下坡：在下坡时，驾驶员应减慢车速，并通过控制刹车来保持车辆的稳定。
避免在陡坡上超车或猛踩刹车，以免造成车辆失控和刹车过热。
3. 坡道维护：- 定期检查：坡道的路面、边坡、排水系统等应定期进行检查和维护。
如有破损或变形，应及时修复，以确保坡道的安全性和通行性。
- 清理杂物：坡道上的杂物如落叶、石块等应及时清理，以保持坡道的平整和通畅。
- 标志和警示标牌：在坡道上设置合适的标志和警示标牌，提醒驾驶员注意坡道的存在和车辆行驶的注意事项。
4. 安全措施：- 设立护栏：在陡坡或曲线处设立合适的护栏，以防止车辆意外滑坡或冲出坡道。
- 警示灯和标线：在必要的地方设置警示灯和标线，以提醒驾驶员注意坡道的存在和注意事项。
- 监控设备：在一些特殊的场所，如长坡、陡坡、弯坡等，可安装监控设备，监测车辆的行驶动态并及时报警。
汽车坡道规范的目的是为了确保坡道的安全和通行性，防止车辆发生意外事故。
因此，无论是在坡道的设计、使用还是维护过程中，都需要严格按照规范进行操作，确保车辆和驾驶员的安全。
地下车库汽车坡道设计规范
地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计《汽车库建筑设计规范》的相关规定,小型车汽车坡道的最大坡度----直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。
(完整版)坡度的国家规范
控制高程和平面形式可分为平坡式、台阶式和混合式
最小坡度 最大坡度
0.2 10
0.2 10
0 2
0.2 5
0.2 8
居住区内道路设置，应符合下列规定：
小区内主要道路至少应有两个出入口；居住区内主要道路至少应有两个方向与外围道
150m。
160m时，应设不小于4m×4m消防车通道。人行出口间距不宜超过
，当建筑物长度超过80m时，应在底层加设人行通道；
居住区内道路与城市道路相接时，其交角不宜小于75 ；当居住区内道路坡度较大时，
25%。
、建筑高度计算
1）平屋面建筑无女儿墙的屋面，从室外地面算至檐口顶面，如有女儿墙的屋面，算至女
2）坡屋面建筑，从室外地面算至屋檐口。坡檐建筑，从室外地面算至坡檐顶面。
3）楼梯间、电梯间、屋顶水箱、烟囱、屋顶装饰性建筑物不作建筑高度计算，如有净空
、建筑间距计算
、建筑层数计算
各种场地的适用坡度，应符合表9.0.1规定；
%） 表9.0.1
地 名 称 适用坡度
0.3～3.0
0.2～0.5
:
、儿童游戏场 0.3～2.5
、运动场 0.2～0.5
、杂用场地 0.3～2.9
0.5～1.0
0.5～7.0
、建筑容积率及建筑密度计算
1）商办及商住综合楼的容积率按不同性质的建筑面积所占比例，根据（附表二）规定的
2）商住或办公住宅楼，如商业面积或办公面积达不到该建筑总面积的10%，可全按住宅
3）无裙房底层为商业或办公的条式或点式住宅综合楼，其容积率、建筑密度按住宅计算。
、开放空间条件和计算
在多雪严寒的山坡地区，居住区内道路路面应考虑防滑措施；在地震设防地区，居住
汽车坡道坡度规范资料
汽车坡道坡度规范篇一：地下车库汽车坡道设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计《汽车库建筑设计规范》的相关规定,小型车汽车坡道的最大坡度----直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于 3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
地下车库汽车坡道设计规范

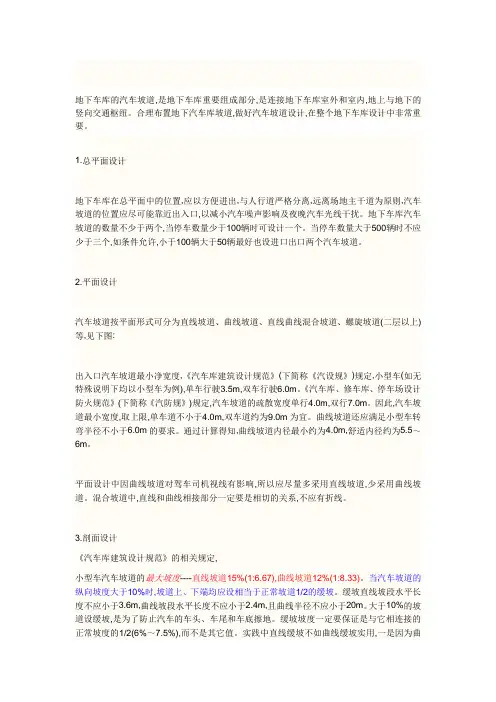

地下车库的汽车坡道，是地下车库重要组成部分，是连接地下车库室外和室内，地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道，做好汽车坡道设计，在整个地下车库设计中非常重要。
1. 总平面设计地下车库在总平面中的位置，应以方便进出，与人行道严格分离，远离场地主干道为原则，汽车坡道的位置应尽可能靠近出入口，以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个，当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个，如条件允许，小于100辆大于50辆最好也设进口出口两个汽车坡道。
2. 平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道（二层以上）等，见下图：出入口汽车坡道最小净宽度，《汽车库建筑设计规范》（下简称《汽设规》）规定，小型车（如无特殊说明下均以小型车为例），单车行驶3.5m，双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》（下简称《汽防规》）规定，汽车坡道的疏散宽度单行 4.0m，双行7.0m。
因此，汽车坡道最小宽度，取上限，单车道不小于4.0m，双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知，曲线坡道内径最小约为 4.0m，舒适内径约为5.5〜6m 。
平面设计中因曲线坡道对驾车司机视线有影响，所以应尽量多采用直线坡道，少采用曲线坡道。
混合坡道中，直线和曲线相接部分一定要是相切的关系，不应有折线。
3. 剖面设计《汽车库建筑设计规范》的相关规定，小型车汽车坡道的最大坡度一直线坡道15%（1:6.67），曲线坡道12%（1:8.33）。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于3.6m，曲线坡段水平长度不应小于 2.4m，且曲线半径不应小于20m。
大于10%的坡道设缓坡，是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2（6%〜7.5%），而不是其它值。
地下车库的汽车坡道规范
地下车库的汽车坡道地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。
地下车库的汽车坡道规范
地下车库的汽车坡道地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3."5m,双车行驶6."0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4."0m,双行7."0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4."0m,双车道约为9."0m为宜。
曲线坡道还应满足小型车转弯半径不小于6."0m的要求。
通过计算得知,曲线坡道内径最小约为4."0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6."67),曲线坡道12%(1:8."33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于3."6m,曲线坡段水平长度不应小于2."4m,且曲线半径不应小于20m。
坡道比例规范
坡道比例规范
道路坡道比例规范作为我国建设道路途径主要技术指标之一，自行车，汽车等车辆通行性能及安全都有着重要影响。
为了保证我国路面道路的安全，设计及施工过程中必须考虑到道路坡度的规范，主要有坡道宽度、坡
度比例及坡道最大长度等。
本文通过综合分析，来介绍道路坡道比例规范。
道路纵坡最大长度遵循着设计应减少车辆启动能耗及连续行车能耗及
更换行车方向所需驾驶力的原则，且考虑到道路限界、桥梁及车辆本身技
术能力等多种条件影响，在不同路面车行场况下，国家明确了道路纵坡最
大长度应同时满足以下3种规范：
1、道路软式坡度比例：纵坡发生时，使用的软式坡度应为1:6~1:8，
其中以1:7为宜，硬路可分为：1:6~1:8。
2、中心线轴：中心线轴范围在宽度所限的范围内，一般采用 12m 以
内的宽度，以便减少对车辆移动影响；
3、道路纵坡最大长度：坡度<3°时，纵坡最大长度为100m；3°≤坡
度≤6°时，纵坡最大长度为75m；坡度>6°时，纵坡最大长度为50m。
道路纵坡要根据车辆技术能力及启动性能，采用分段式纵坡坡度来设
计坡度，使汽车可以轻松攀爬。
这样，车辆可以以恒定速度驾驶上坡，降
低发动机负荷，延长发动机使用寿命，降低燃油消耗，减少车辆的故障率，有利于提高交通运营安全能力。
道路坡道比例是路面设计及施工的技术要求之一，主要用于确定路面
坡度，确定路面纵坡最大长度，以保证我国路面道路的安全通行。
在设计
及施工中应遵守国家规定的道路坡道比例规范，按照规范要求，以保证我
们的交通运营安全，减少道路损毁根源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车坡道坡度规范篇一：地下车库汽车坡道设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计《汽车库建筑设计规范》的相关规定,小型车汽车坡道的最大坡度----直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。
实践中直线缓坡不如曲线缓坡实用,一是因为曲线缓坡(2.4m)比直线缓坡(3.6m)可以更短,二是曲线缓坡更平滑,更舒适。
通过计算得知,当直线坡道高差大于0.72m时,曲线坡道高差大于1.08m时,设计缓坡距离会更短,更经济。
当条件允许时,汽车坡道的舒适坡度应设计在8%～10%之间。
曲线坡道还应在横向设计2%～6%的超高坡度,利用汽车重力平衡向心力,增加舒适性。
超高设计要明确外环高,内环低,是由外环坡向内环。
汽车坡道最小净高《汽设规》规定不小于2.2m。
因地下汽车库经常与地下锅炉房、水泵房、变电站等设备用房毗邻,汽车坡道同时会兼做设备用房、设备安装进出口,所以此时设计净高应大于2.5m为宜。
汽车坡道应有良好的排水措施,通过实践,汽车坡道如设三道截水沟效果非常好,如下图所示:在坡道开始站设一道截水沟,在设计0.1m～0.15m高反坡段,有效防止室外水漫流进车道内。
中间坡道开口部位以内设计一道截水沟,把开口部位的雨水排出,坡道末端设一道截水沟,把其它溅进或汽车带进的雨水排出。
4.汽车坡道做法设计汽车坡道的做法在图集88J1-1(工程做法)和88J9-2(室外工程)中有很多种,从面层上区分有混凝土坡道、水泥金钢砂防滑坡道、铺台工砖坡道、花岗岩坡道、环氧防滑涂料坡道等几种。
汽车坡道面层的主要做用是防滑,防滑做法不外乎三种情况:(1)材质本身外麻面,利用材质的凹凸不平达到防滑效果,如麻矿场砖面层、毛面花岗石面层,环氧防滑涂料等面层,防滑效果一般;(2)材质本身平滑,设计中通过特殊处理或嵌入水泥砂浆、缸砖面层等防滑效果中等;(3)材质本身平滑,设计施工中做出宽度和深度不同的凹槽,以此达到防滑效果,如凹线细石混凝土坡道,开凹槽花岗石坡道等防滑效果好。
实践中这三种面层做法的防滑效果越好的,其舒适性越差,使用时做凹槽的坡道噪声很大,行车时的振动也很利害,不很舒服。
前两种做法在雨雪天气,特别是冬天汽车坡道上有积雪时,行车有打滑现象,地下车库的有安全隐患。
目前很多汽车坡道在开口部位加阳光板罩棚等屋盖措施,可有效避免有雪残留在汽车坡道上,所以设计中如果汽车坡道开口部位有盖时,应采用前两种做法,最好是第一种做法;当开口无盖时,应采用由凹槽的第三种做法。
如果开口无盖也采用前两种做法,需要车库值班人员及时清理积雪。
这种做法用于人行坡道还可以用于汽车坡道很不可取。
噪声大,振动大不说,凸出的尖角很快就有很多被汽车压坏,减弱防滑效果。
这样的做法在设计中不宜采用。
正确的做法如上图2所示,横向做出凹槽。
凹槽的间距不宜过密。
实践中凹槽间距100～170mm,深度60～70mm为宜。
篇二：场地设计坡度规范汽车道路坡度：常用0.3%－6.0%，最大8%消防车道坡度：常用0.3%－6.0%，最大9%（登高面2%）轮椅坡道：常用0.3%－6.0%，最大8%自行车专用道坡度：常用0.3%□－1.5%，最大5％步行道坡度：常用0.3%－8.0%，超过8%改为台阶停车场坡度：常用0.3%－1.0%，最大5%广场坡度：常用0.3%－1.0%，最大2%运动场坡度：常用0.2%－0.5%，最大1.5%中、高乔木种植：57%（30度）草坪修剪作业面：33%草皮坡面最大坡度：100%（45度）篇三：地下车库的汽车坡道规范地下车库的汽车坡道地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。
实践中直线缓坡不如曲线缓坡实用,一是因为曲线缓坡(2.4m)比直线缓坡(3.6m)可以更短,二是曲线缓坡更平滑,更舒适。
通过计算得知,当直线坡道高差大于0.72m 时,曲线坡道高差大于1.08m时,设计缓坡距离会更短,更经济。
当条件允许时,汽车坡道的舒适坡度应设计在8%～10%之间。
曲线坡道还应在横向设计2%～6%的超高坡度,利用汽车重力平衡向心力,增加舒适性。
超高设计要明确外环高,内环低,是由外环坡向内环。
汽车坡道最小净高《汽设规》规定不小于2.2m。
因地下汽车库经常与地下锅炉房、水泵房、变电站等设备用房毗邻,汽车坡道同时会兼做设备用房设备安装进出口,所以此时设计净高应大于2.5m为宜。
汽车坡道应有良好的排水措施,通过实践,汽车坡道如设三道截水沟效果非常好,如下图所示:在坡道开始站设一道截水沟,在设计0.1m～0.15m高反坡段,有效防止室外水漫流进车道内。
中间坡道开口部位以内设计一道截水沟,把开口部位的雨水排出,坡道末端设一道截水沟,把其它溅进或汽车带进的雨水排出。
4.汽车坡道做法设计汽车坡道的做法在图集88J1-1(工程做法)和88J9-2(室外工程)中有很多种,从面层上区分有混凝土坡道、水泥金钢砂防滑坡道、铺台工砖坡道、花岗岩坡道、环氧防滑涂料坡道等几种。
汽车坡道面层的主要做用是防滑,防滑做法不外乎三种情况:(1)材质本身外麻面,利用材质的凹凸不平达到防滑效果,如麻矿场砖面层、毛面花岗石面层,环氧防滑涂料等面层,防滑效果一般;(2)材质本身平滑,设计中通过特殊处理或嵌入水泥砂浆、缸砖面层等防滑效果中等;(3)材质本身平滑,设计施工中做出宽度和深度不同的凹槽,以此达到防滑效果,如凹线细石混凝土坡道,开凹槽花岗石坡道等防滑效果好。
实践中这三种面层做法的防滑效果越好的,其舒适性越差,使用时做凹槽的坡道噪声很大,行车时的振动也很利害,不很舒服。
前两种做法在雨雪天气,特别是冬天汽车坡道上有积雪时,行车有打滑现象,地下车库的有安全隐患。
目前很多汽车坡道在开口部位加阳光板罩棚等屋盖措施,可有效避免有雪残留在汽车坡道上,所以设计中如果汽车坡道开口部位有盖时,应采用前两种做法,最好是第一种做法;当开口无盖时,应采用由凹槽的第三种做法。
如果开口无盖也采用前两种做法,需要车库值班人员及时清理积雪。
这种做法用于人行坡道还可以用于汽车坡道很不可取。
噪声大,振动大不说,凸出的尖角很快就有很多被汽车压坏,减弱防滑效果。
这样的做法在设计中不宜采用。
正确的做法如上图2所示,横向做出凹槽。
凹槽的间距不宜过密。
实践中凹槽间距100～170mm,深度60～70mm为宜。
建筑工程中的停车场、货场、仓库、车间等场所的汽车坡道面层不仅要求坚硬耐磨，而且还要防滑，因此对施工提出了特殊的要求。
我们的做法是：①采用混凝土地面硬化剂来提高坡道面层的耐磨性；②采用防滑槽橡胶圈定位模板来放置橡胶圈，因而施工效率与防滑槽位置的准确性均有较大的提高。
其工艺操作要点如下：(1)清理基层。
(2)弹线先弹设混凝土道牙标高控制线，然后用C30混凝土铺砌道牙，道牙与道牙之间缝隙控制在15mm左右，用1∶2水泥砂浆填实。
道牙铺设完毕且坐浆用混凝土达到一定强度后，再在道牙上弹出坡道面层混凝土标高控制线和防滑圈位置线。
