60 万吨年MTO(煤制烯烃)分厂设计
第1 章总论1.1 项目概况本项目为60 万吨/年MTO（煤制烯烃）分厂设计，原料采用煤化工企业总厂生产的甲醇，借助类似催化裂化装置的流化床反应形式，生产以乙烯、丙烯为主的低碳烯烃。
在反应温度500～550摄氏度，压力为0.1~0.15MPa,催化剂P-ZSM-5条件下，甲醇转化率为100%，C2-C4烯烃的选择性高达86%。
工艺流程简单、可靠、投资少、能耗低、对进料组成变化适应性强。
1.2 设计依据国家相关的法律法规要求可行性研究报告以及设计计划任务现有的MTO工艺技术以及化工工程设计相关规定1.3 工艺特点MTO工艺采用优点很多的流化床反应器。
部分待生催化剂经过用空气烧焦的连续再生，可以保持催化剂活性和产品组成不听。
工业规模生产的催化剂已经通过示范试验，选择性、长期稳定性和抗磨性都符合要求。
流化床反应器还具有调节操作条件和较好回收反应热的灵活性。
这种反应器早已广泛用于炼油厂的催化裂化装置特别是催化剂再生。
反应器的操作条件可以根据目的产品的需要进行调节。
压力通常决定于机械设计的考虑，较低的甲醇分压有利于得到较高的轻烯烃特别是乙烯的选择性。
因此，采用粗甲醇（通常可以含有20%左右水）作原料，可以得到某些产率优势。
温度是一个重要的控制参数，较高的温度有利于得到较高的乙烯收率。
MTO工艺提供一种把具有低成本优势的原料(天然气或煤)转化为高附加值低级烃乙烯和丙烯产品的途径。
甲醇制烯烃工艺的主要产品是乙烯(C2H4)、丙烯(C3H6)，传统上乙烯和丙烯的来源主要是石油烃类蒸汽裂解，其原料主要是石脑油。
随着煤经合成气生产甲醇的技术日臻成熟，甲醇是低附加值的化工产品，另外受金融风暴的影响，国际甲醇价格下跌，开发甲醇下游产品使煤经由甲醇制取低碳烯烃成为备受关注的一条生产路线1.4 产品方案本项目主要产品为乙烯（C2H4）、丙烯(C3H6)，并副产一定量丁烯(C4H8)，以及C5+区地处交通便利位置，有较好的市场前景。
煤化工工艺-------煤制烯烃(MTO)煤制丙烯(MTP)技术的探讨与分析
煤化工工艺-------煤制烯烃（MTO）煤制丙烯（MTP）技术的探讨与分析MTO及MTG的反应历程主反应为：2CH3OH→C2H4+2H2O 3CH3OH→C3H6+3H2O甲醇首先脱水为二甲醚（DME），形成的平衡混合物包括甲醇、二甲醚和水，然后转化为低碳烯烃，低碳烯烃通过氢转移、烷基化和缩聚反应生成烷烃、芳烃、环烷烃和较高级烯烃。
甲醇在固体酸催化剂作用下脱水生成二甲醚，其中间体是质子化的表面甲氧基；低碳烯烃转化为烷烃、芳烃、环烷烃和较高级烯烃，其历程为通过带有氢转移反应的典型的正碳离子机理；二甲醚转化为低碳烯烃有多种机理论述，目前还没有统一认识。
Mobil公司最初开发的MTO催化剂为ZSM-5，其乙烯收率仅为5%。
改进后的工艺名称MTE，即甲醇转化为乙烯，最初为固定床反应器，后改为流化床反应器，乙烯和丙烯的选择性分别为45%和25%。
UOP开发的以SAPO-34为活性组分的MTO-100催化剂，其乙烯选择性明显优于ZSM-5，使MTO工艺取得突破性进展。
其乙烯和丙烯的选择性分别为43%～61.1%和27.4%～41.8%。
从近期国外发表的专利看，MTO研究开发的重点仍是催化剂的改进，以提高低碳烯烃的选择性。
将各种金属元素引入SAPO-34骨架上，得到称为MAPSO或ELPSO的分子筛，这是催化剂改型的重要手段之一。
金属离子的引入会引起分子筛酸性及孔口大小的变化，孔口变小限制了大分子的扩散，有利于小分子烯烃选择性的提高，形成中等强度的酸中心，也将有利于烯烃的生成。
MTO工艺技术介绍目前国外具有代表性的MTO工艺技术主要是：UOP／Hydro、ExxonMobil的技术，以及鲁奇（Lurgi）的MTP技术。
ExxonMobil和UOP/Hydro的工艺流程区别不大，均采用流化床反应器，甲醇在反应器中反应，生成的产物经分离和提纯后得到乙烯、丙烯和轻质燃料等。
目前UOP/Hydro工艺已在挪威国家石油公司的甲醇装置上进行运行，效果达到甲醇转化率99.8%，丙烯产率45%，乙烯产率34%，丁烯产率13%。

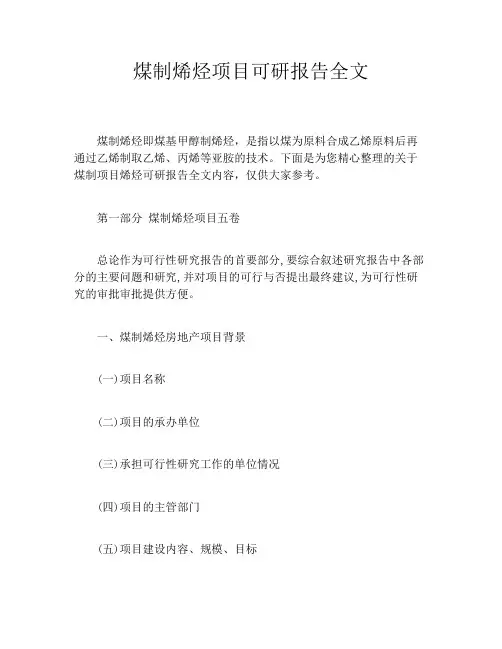

煤制烯烃项目可研报告全文
