压力表量程的选择
压力表量程的选用标准
压力表量程的选用标准量程的选择量程的选择根据被测压力的大小确定仪表量程。
对于弹性式压力表，在测稳定压力时，最大压力值应不超过满量程的3/4，测波动压力时，最大压力值应不超过满量程的2/3，最低测量压力值应不低于全量程1/3。
精度选择精度选择，根据生产允许的最大测量误差，以经济、实用的原则确定仪表的精度级。
一般工业用压力表级或级已足够。
使用环境及介质性能的考虑使用环境及介质性能的考虑，环境条件恶劣，如高温、腐蚀、潮湿、振动等；被测介质的性能，如温度的高低、腐蚀性、易结晶、易燃、易爆等等。
以此来确定压力表的种类和型号。
压力表的外形的选择压力表的外形的选择：现场就地指示的压力表一般表面直径为100mm，在标准较高或照明条件差的场合用表面直径为200~250mm的，盘装表直径为150mm。
压力表安装三大注意事项测压点的选择应能反映被测压力的真实大小。
①要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其他易形成漩涡的地方。
②测量流动介质的压力时，应使取压点与流动方向垂直，取压管内端面与生产设备连接处的内壁应保持平齐，不应有凸出物或毛刺。
③测量液（气）体压力时，取压点应在管道下（上）部，使导压管内不积存气（液）体。
导压管铺设①导压管粗细要合适，一般内径为6～10mm，长度应尽可能短，最长不得超过50m，以减少压力指示的迟缓。
如超过50m，应选用能远距离传送的压力计。
②导压管水平安装时应保证有1:10～1:20的倾斜度，以利于积存于其中之液体（或气体）的排出。
③当被测介质易冷凝或冻结时，必须加设保温伴热管线。
④取压口到压力计之间应装有切断阀，以备检修压力计时使用。
切断阀应装设在靠近取压口的地方。
压力计的安装①压力计应安装在易观察和检修的地方。
②安装地点应力求避免振动和高温影响。
③测量蒸汽压力时，应加装凝液管，以防止高温蒸汽直接与测压元件接触[图3-17（a）］；对于有腐蚀性介质的压力测量，应加装有中性介质的隔离罐，下图（b）表示了被测介质密度ρ2大于和小于隔离液密度ρ1的两种情况。
压力表量程选择
压力表量程选择背景在使用压力表时，我们常会看到其上印有一些数字，如100psi，200bar等，这些数字的意义是什么？这就是压力表的量程，也就是其能够测量的压力范围。
在选购和使用压力表时，正确选择量程是非常重要的。
量程的意义量程指的是压力表能够测量的最大压力值，通常用单位表示，比如psi、bar等。
例如，一个100psi量程的压力表，就能够测量0到100psi范围内的压力值。
一般来说，压力表的量程应该略大于被测量工件的最大压力值。
量程的选择在选择压力表的量程时，需要注意以下几个因素：1. 需要测量的压力范围首先需要明确需要测量的压力范围。
例如，需要测量0-60psi的压力，则可以选用0-100psi或0-150psi的压力表。
2. 测量精度要求不同量程的压力表具有不同的精度。
一般来说，量程越小的压力表精度越高。
如果精度要求比较高，可以选择较小量程的压力表。
3. 工作环境工作环境也是选择量程的一个重要因素。
例如，在高温环境下工作的压力表需要选择高温量程。
在有腐蚀物质存在的环境中，需要选择耐腐蚀材料制成的压力表。
4. 经济成本不同量程的压力表价格也有差别。
如果经济成本要求比较高，可以选择较常规的量程。
注意事项在使用压力表时，还需注意以下事项：1. 不要超过量程使用过程中不要超过压力表的量程，否则会对压力表造成损坏。
2. 定期校验定期对压力表进行校验，以确保其准确性。
3. 储存和使用环境应将压力表储存在干燥、通风、无腐蚀性气体的环境中。
使用时，避免长时间暴露在阳光下和高温环境中，以免影响精度和寿命。
总结选择压力表量程需要考虑多个因素，包括需要测量的压力范围、测量精度要求、工作环境和经济成本等。
正确选择压力表的量程可以保证测量的准确性和稳定性，同时还能延长压力表的使用寿命。
在使用压力表时，还需注意保护和维护，以保证其准确性和使用寿命。
压力表选型
压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。
(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。
压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。
选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。
对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。
为了保证测量精度，被测压力值应不低于全量程的1/3为宜。
（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。
（3）选择时要考虑被测介质的性质。
如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。
还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。
压力表的选择
4对于测量精确度要求高，而一般模拟仪表难以达到时，宜选用智能式变送器，
其精确度优于级以上。当测量点位置不宜接近或环境条件恶劣时，也宜选用智能式
变送器。
5使用环境较好、测量精确度和可靠性要求不高的场合，可以选用电阻式、电感
式远传压力表或霍尔压力变送器。
6测量微小压力(小于500Pa)时，可选用微差压变送器。
压力表

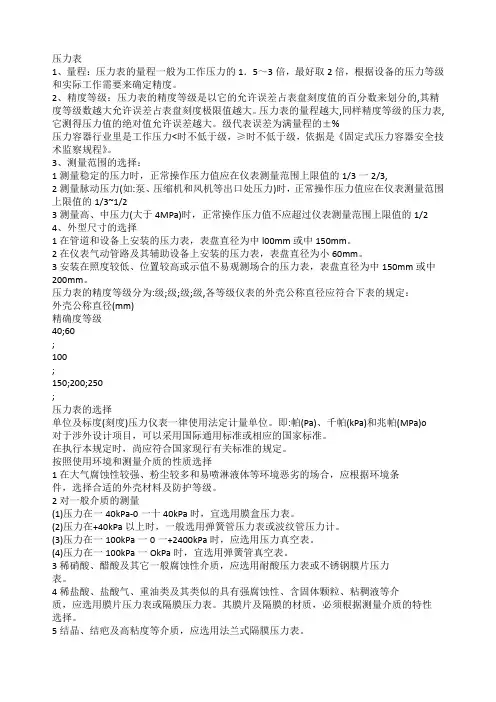

1、量程：压力表的量程一般为工作压力的1．5～3倍，最好取2倍，根据设备的压力等级和实际工作需要来确定精度。
2、精度等级：压力表的精度等级是以它的允许误差占表盘刻度值的百分数来划分的,其精度等级数越大允许误差占表盘刻度极限值越大。压力表的量程越大,同样精度等级的压力表,它测得压力值的绝对值允许误差越大。级代表误差为满量程的±%
7测量设备或管道差压时，应选用差压变送器。
8在使用环境较好、易接近的场合，可选用直接安装型变送器。
安装附件的选择
1测量水蒸汽和温度大于60℃的介质时，应选用冷凝管或虹吸器。
2测量易液化的气体时，若取压点高于仪表，应选用分离器。
3测量含粉尘的气体时，应选用除尘器。
4测量脉动压力时，应选用阻尼器或缓冲器。
(3)氢气:氢气压力表;
(4)氯气:耐氯压力表、压力真空表;
(5)乙炔:乙炔压力表;
(6)硫化氢:耐硫压力表;
(7)碱液:耐碱压力表、压力真空表。
10测量差压时，应选用差压压力表。
精确度等级的选择
1一般测量用压力表、膜盒压力表和膜片压力表，应选用级或.级。
2精密测量用压力表，应选用级、级或级。
外型尺寸的选择
2测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在
压力表选型及规格型号介绍.docx
压力表选型及规格型号介绍一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的 1.5 倍;在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的 2 倍;在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值 ;在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的 1.7 倍;为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3二、型式选择测压 >0.4MPa 时，可选用弹簧管压力表;测压 <0.04MPa 时，可选用波纹管和膜盒压力表;测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置 ;测蒸汽或高于 60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈 ;脉动压力测量应附加阻尼器或耐震压力表 ;测含有粉尘气体时应设置除尘器 ;测含有液体的气体压力时应设置气液分离器;测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表 ;高压压力表 (大于 10MPa) 应有泄压安全设施。
压力真空表 YZ-50/60/75/100/150压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。
压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。
型号命名：技术参数：型号结构形式精确度%测量范围MPa YZ-50Z轴向无边-0.1 ～0； -0.1～±2.5YZ-60径向无边0.06 ；-0.1～0.15 ；YZ-60T径向带后边-0.1 ～0.3 ；-0.1 ～YZ-60Z轴向无边0.5 ；-0.1 ～0.9；YZ-60ZQ轴向带前边-0.1 ～1.5 ；-0.1 ～2.4 ；YZ-100径向无边0～0.1；0～0.16 ；YZ-100T径向带后边0～0.25 ；0～0.4；YZ-100Z轴向无边0～0.6；0～1.0 ；0～1.6；0～2.5 ；YZ-100ZQ轴向带前边0～4；0～6；0～±1.6YZ-150径向无边10 ；0～16；0～25；YZ-150T径向带后边0～40；0～60；0～YZ-150Z轴向无边100 ；YZ-150ZQ轴向带前边注：轴向可按要求带方形前边。
压力测量表的选择方法以及安装的基本要求

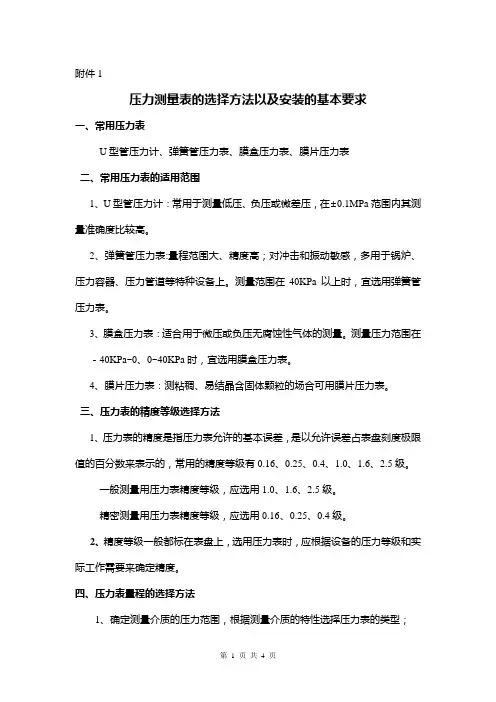

附件1压力测量表的选择方法以及安装的基本要求一、常用压力表U型管压力计、弹簧管压力表、膜盒压力表、膜片压力表二、常用压力表的适用范围1、U型管压力计：常用于测量低压、负压或微差压，在±0.1MPa范围内其测量准确度比较高。
2、弹簧管压力表:量程范围大、精度高；对冲击和振动敏感，多用于锅炉、压力容器、压力管道等特种设备上。
测量范围在40KPa以上时，宜选用弹簧管压力表。
3、膜盒压力表：适合用于微压或负压无腐蚀性气体的测量。
测量压力范围在－40KPa~0、0~40KPa时，宜选用膜盒压力表。
4、膜片压力表：测粘稠、易结晶含固体颗粒的场合可用膜片压力表。
三、压力表的精度等级选择方法1、压力表的精度是指压力表允许的基本误差，是以允许误差占表盘刻度极限值的百分数来表示的，常用的精度等级有0.16、0.25、0.4、1.0、1.6、2.5级。
一般测量用压力表精度等级，应选用1.0、1.6、2.5级。
精密测量用压力表精度等级，应选用0.16、0.25、0.4级。
2、精度等级一般都标在表盘上，选用压力表时，应根据设备的压力等级和实际工作需要来确定精度。
四、压力表量程的选择方法1、确定测量介质的压力范围，根据测量介质的特性选择压力表的类型；2、根据被测量介质的压力范围，确定压力表的量程范围，量程选择要求：1）测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3~2/3。
2）测定脉动压力时，正常操作压力值应在仪表测量范围上限值的1/3~1/2。
3）测定高、中压力时，正常操作压力值应在仪表测量范围上限值的1/2。
4)为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3处。
3、压力表的量程范围对测量精度的影响1）选用压力表量程偏大时，将会超出压力表允许的基本误差，造成测量误差大，影响压力读数的准确性。
2）选用压力表量程偏小时，测量介质的压力等于或接近压力表的最大刻度极限，引起压力表的误差增大，降低使用寿命。
压力表的结构、原理及量程选择
压⼒表的结构、原理及量程选择⼯作原理压⼒表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压⼒形变传导⾄指针，引起指针转动来显⽰压⼒。
压⼒表结构波登管压⼒表：波登管敏感元件是弯成圆形，截⾯积显椭圆形的弹性C形管，⼜称。
波登管的⼀端固定，⼀端活动，其截⾯形状为椭圆形或扁平形。
常⽤材质为锡青铜(磷青铜、锡磷青铜)、不锈钢和蒙乃尔合⾦。
波登管膜盒压⼒表：膜盒敏感元件由两块连接在⼀起的显圆形波浪的膜⽚组成。
膜盒压⼒表的结构主要由膜盒、传动机构、调整机构、游丝指针、表盘等构成。
魔盒压⼒表膜式压⼒表有膜⽚压⼒表和膜盒压⼒表两种。
前者主要⽤于测量腐蚀性介质或⾮凝固、⾮结晶的粘性介质的压⼒；后者常⽤于测量⽓体微压和负压，⽤于⽣产过程的⼯业仪表，它适⽤于测量微⼩压⼒和真空。
测量范围⼀般在-2000～4000Pa，精确度等级⼀般为2.5级。
压⼒表分类：压⼒表按其测量精确度：可分为精密压⼒表、。
精密压⼒表精密压⼒表的测量精确度等级分别为0.1、0.16、0.25、0.4级0.05级；⼀般压⼒表的测量精确度等级分别为1.0、1.6、2.5、4. 0级。
测量范围：分为、压⼒真空表、微压表、低压表、中压表及⾼压表；适⽤条件：分为耐振型、耐热型、耐腐蚀型、抗冲击防爆型；耐震压⼒表按接⼝位置：分为径向和轴向；压⼒表螺纹接⼝的位置,螺纹接⼝在表盘下⽅是径向的,与表盘垂直的是轴向的。
径向和轴向压⼒表特殊压⼒表：氧⽓压⼒表与普通压⼒表在结构和材质⽅⾯可以完全⼀样，只是氧⽤压⼒表必须禁油。
因为油进⼈氧⽓系统易引起爆炸。
氧⽓压⼒表电接点压⼒表：加装上下限触点机构，压⼒偏离给定范围时发出报警信号。
电接点压⼒表表径的选择压⼒仪表的表径指仪表外壳的直径，常⽤的有60mm、 l00mm、 150mm、200mm、250mm等规格。
⼀般根据检测，仪表所处位置和照明情况来选⽤适合的表径，以能便于观察清楚为宜。
在远距离和较暗处，适于⽤100mm 以上直径的仪表。
压力表精度等级、量程、种类选择知识介绍
压力表精度等级知识介绍一．压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。
外壳公称直径(mm) 精确度等级40;60 2.5;4.0100 1.6;2.5150;200;250 1.0;1.6注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。
在参比工作条件下,压力表精度等级检验应包括以下四个项目:1、示值误差在测量范围内,示值误差应不大于表二所规定的允许误差.2、回程误差在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.3、轻敲位移轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.4、指针偏转平稳性在测量范围内,指针偏转应平稳,无跳动和卡住现象.压力表精度等级含义是什么？压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级（锅炉上不用3级和4级），数值越小，其精度越高。
例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8 MPa时，实际气压在0．737 5～0．862 5MPa之间。
由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。
量程相同时，精度越高（即数字越小），压力表的允许误差越小。
精度相同时，量程越大，压力表的误差越大。
二．压力表是常见的计量器具，广泛应用于各个生产领域。
压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。
